避雷针设计
避雷针施工方案
避雷针施工方案避雷针是一种用来保护建筑物和人员免受雷击伤害的重要设备。
正确的避雷针施工方案可以确保建筑物的安全，同时也可以保护人员的生命财产安全。
本文将从设计、选材、安装、维护和检测等方面介绍避雷针的施工方案。
一、设计方案1.1 确定避雷针的位置：避雷针应该安装在建筑物的最高点，以便吸引雷电。
1.2 确定避雷针的高度：避雷针的高度应该超过建筑物周围的其他物体，以确保雷电被吸引到避雷针上。
1.3 确定避雷针的数量：根据建筑物的大小和形状确定需要安装的避雷针数量，以确保全面覆盖。
二、选材方案2.1 选用耐腐蚀材料：避雷针应该选用耐腐蚀材料，以确保长期使用不受影响。
2.2 选用导电性能好的材料：避雷针的主要作用是引导雷电，因此应选用导电性能好的材料。
2.3 选用耐高温材料：避雷针在雷击时会受到高温影响，因此应选用耐高温材料，以确保安全使用。
三、安装方案3.1 确保避雷针与建筑物接地系统连接：避雷针必须与建筑物的接地系统连接，以确保雷电被安全引导到地面。
3.2 确保避雷针安装牢固：避雷针的安装必须牢固可靠，以确保在恶劣天气条件下不会受到破坏。
3.3 确保避雷针与其他构件连接紧密：避雷针与建筑物的其他构件连接必须紧密，以确保整体结构的稳固性。
四、维护方案4.1 定期检查避雷针的状态：定期检查避雷针的状态，包括表面是否有损坏、连接是否松动等。
4.2 定期清洁避雷针表面：定期清洁避雷针表面，以确保导电性能不受影响。
4.3 定期维护避雷针的周围环境：定期维护避雷针周围的环境，确保没有影响避雷针正常工作的因素存在。
五、检测方案5.1 定期进行避雷针的雷电击穿测试：定期进行避雷针的雷电击穿测试，以确保避雷针的导电性能符合要求。
5.2 定期进行避雷针的接地测试：定期进行避雷针的接地测试，以确保避雷针与接地系统连接良好。
5.3 定期进行避雷针的整体性能测试：定期进行避雷针的整体性能测试，以确保避雷针在雷电袭击时能够正常工作。
避雷针设计方案
避雷针设计方案避雷针是一种用来保护建筑物免受雷击的设备。
下面是一个避雷针设计方案的简要介绍，用于提供保护建筑物免受雷击的建议。
1. 设计原则：避雷针的设计应遵循以下原则：- 接地系统：避雷针必须能够有效地将雷电导向地下，保持建筑物和居民的安全；- 导电材料：避雷针应选择导电性能好、耐腐蚀的材料，如铜、铝等；- 结构强度：避雷针的结构应具有足够的强度，能够抵抗大风、强烈的雷电和其他自然灾害；- 安装便捷：避雷针的安装应简单方便，易于维护和检修。
2. 避雷针的结构：- 主杆：主杆是避雷针的主要支撑结构，通常由金属材料制成，并安装在建筑物的顶部；- 避雷针尖端：避雷针的尖端应设计成尖锐的形状，以便更好地吸引雷电；- 导线：导线作为避雷针与其他部分之间的连接，通常使用导电性能良好的金属材料制成；- 接地系统：避雷针应通过合适的接地系统将雷电导向地下，通常采用金属材料与地下水或金属接地极连接。
3. 安装和维护：- 安装位置：避雷针应安装在建筑物的顶部，远离其他高耸物。
避雷针的高度应高于建筑物周围的其他物体；- 维护计划：定期检查避雷针的结构和导线是否完好，并进行必要的维护和更换。
如发现损坏或老化的部分，应及时修复或更换；- 导电性能测试：定期测试避雷针的导电性能，确保其正常工作。
4. 建筑物设计建议：- 高度考虑：在建筑设计中应充分考虑避雷针的安装、维护和功能要求，并合理规划建筑物的高度和周围环境；- 电气接地系统：建筑物应有良好的接地系统，以确保避雷针的导电性能和安全功能；- 材料选择：建筑材料应选择耐腐蚀、导电性能好的材料，以保障避雷针的使用寿命和效果。
总之，避雷针的设计方案需要考虑建筑物的特点和环境条件，以确保其能够有效地保护建筑物免受雷击。
此外，合理的安装和定期的维护也是保证避雷针正常工作的关键。
通过合理设计和实施，避雷针可以为建筑物和居民提供可靠的防雷保护。
变电站避雷针结构设计说明
变电站避雷针结构设计说明中国电力工程东北电力设计院顾问集团2015年7月变电站避雷针结构设计说明批准：审核：校核：编写：XXX X年XX月目录第1章变电站避雷针结构型式 (1)1.1 构架结构型式 (1)1.2 避雷针结构选型 (10)第2章变电站避雷针设计 (11)2.1 主要遵循的规范规程 (11)2.2 技术原则 (11)2.3 建议措施 (12)第1章变电站避雷针结构型式1.1 构架结构型式变电站避雷针主要有构架避雷针及独立避雷针两种，构架避雷针结构型式与构架一致，为保持全站钢结构外观一致，独立避雷针结构选型亦与构架一致。
综合目前国内外220kV及以上电压等级变电构架的结构型式，主要有格构式钢结构及等截面普通圆钢管结构两种。
1.1.1 格构式钢结构该结构体系由矩形断面格构式柱和矩形断面格构式钢梁组成，梁柱采用刚接，构架柱以自立式为主。
格构式柱、梁又分钢管格构式和角钢格构式两种。
格构式结构的优点在于其整个结构均由热轧型钢或钢管组成，节点采用螺栓连接，杆件受力明确，单个构件自重小，制作、运输及防腐处理方便，用钢量少。
但由于杆件种类和数量较多，给现场拼装带来许多不便，对安装机具及设备要求较高，现场拼装工作量较大。
同时，自立式格构式结构纵向宽度较大，为保证跳线的带电距离，会增加间隔宽度。
格构式钢管构架：构架柱采用矩型自立式钢管塔，钢管弦杆，钢管或角钢腹杆；构架梁采用矩形等断面格构式钢梁，钢管弦杆，钢管或角钢腹杆。
格构式角钢构架：构架柱采用矩型自立式角钢塔，弦杆和腹杆均采用角钢；构架梁采用矩形等截面格构式钢梁，弦杆和腹杆均采用角钢。
目前我院设计的500kV变电站中的500kV构架和部分220kV构架均采用这种结构。
图1.1 500kV角钢格构式构架图1.2 500kV角钢格构式构架图1.3 500kV钢管格构式构架图1.5 750kV钢管格构式构架图1.7 1000kV钢管格构式构架1.1.2 等截面普通圆钢管结构该结构由A型普通钢管构架柱和三角形断面格构式钢梁或单钢管梁组成，梁柱采用铰接或刚接，纵向设置端撑或侧身支撑。
避雷针的规范
避雷针的规范避雷针是一种用于防止雷击的设备，广泛应用于建筑物、电力线路、通信设备等各种场所。
为了确保避雷针的安全性和可靠性，需要遵守一系列规范和标准。
以下是避雷针的规范要求，总结了其基本原则和关键要点。
一、设计规范1. 避雷针设计应符合国家现行的《建筑设计规范》、《工程电气设计规范》等相关规范和标准；2. 避雷针的设计应根据实际雷击的频率和强度，结合场地环境和建筑物特性进行综合评估，确保其满足防雷要求；3. 避雷针的布置应满足工程的雷电防护要求，避免雷击集中和遗漏等现象；4. 避雷针系统的设计和施工必须由具备相应资质和经验的专业技术人员进行。
二、安装规范1. 避雷针的安装位置应选择在建筑物最高点或架设线路沿线的终点位置，确保其具有最佳的防雷效果；2. 避雷针的安装应注意与建筑物其他设备、构件的相互影响，避免产生电磁干扰或物理冲突；3. 避雷针的接地系统应合理设计和施工，确保其电阻值符合规范要求，以便有效地把雷电能引入大地；4. 避雷针的安装应严格按照施工图纸和规范要求进行，避免错误和疏忽造成的安全隐患。
三、维护规范1. 避雷针系统应建立完善的巡视、检测和维护体系，定期进行检查，确保其正常运行；2. 避雷针系统的导体、接地装置等部件应定期清理和维护，防止因积尘和腐蚀导致导电性能下降；3. 避雷针系统的接地电阻值应定期测量，如有异常应及时采取措施进行修复；4. 避雷针系统的设备和部件如有损坏或失效，应及时更换，确保其正常工作。
四、标准认证1. 避雷针的设计、生产和使用应符合国家或行业相关标准，如GB/T 17339《红外线防雷避雷设备产品技术条件》等；2. 避雷针的生产和销售企业应具备相关的质量管理体系认证和产品认证，如ISO9001质量管理体系认证等；3. 避雷针产品应通过权威机构的测试和检测，确保其符合标准要求，并取得相关的产品认证；4. 安装和维护避雷针的施工单位和维护单位应具备相应的资质和技术能力，确保其工作符合标准和规范要求。

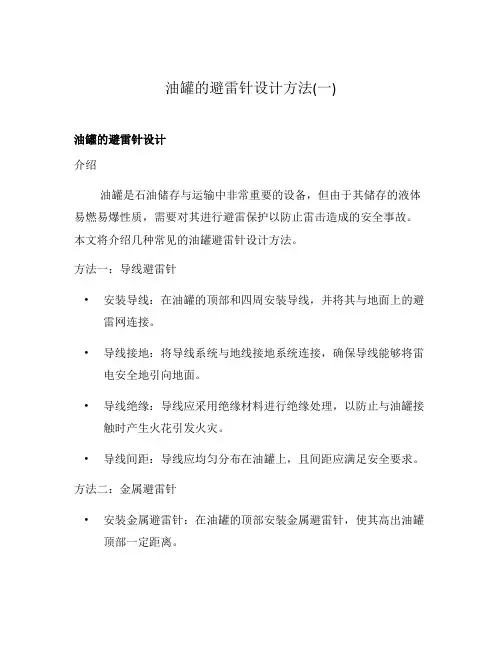

油罐的避雷针设计方法(一)
油罐的避雷针设计方法(一)油罐的避雷针设计介绍油罐是石油储存与运输中非常重要的设备，但由于其储存的液体易燃易爆性质，需要对其进行避雷保护以防止雷击造成的安全事故。
本文将介绍几种常见的油罐避雷针设计方法。
方法一：导线避雷针•安装导线：在油罐的顶部和四周安装导线，并将其与地面上的避雷网连接。
•导线接地：将导线系统与地线接地系统连接，确保导线能够将雷电安全地引向地面。
•导线绝缘：导线应采用绝缘材料进行绝缘处理，以防止与油罐接触时产生火花引发火灾。
•导线间距：导线应均匀分布在油罐上，且间距应满足安全要求。
方法二：金属避雷针•安装金属避雷针：在油罐的顶部安装金属避雷针，使其高出油罐顶部一定距离。
•金属避雷针接地：将金属避雷针与地面上的避雷网连接，确保金属避雷针能够将雷电安全地引向地面。
•金属避雷针定期检查：定期检查金属避雷针的状态，如有锈蚀或损坏应及时更换以保证避雷效果。
方法三：避雷圆环•安装避雷圆环：在油罐周围安装避雷圆环，以提高油罐的避雷能力。
•避雷圆环间距：避雷圆环应均匀分布在油罐周围，并且间距应满足安全要求。
•避雷圆环材质：避雷圆环应采用导电性能良好的材料，以确保能够有效地引导雷电。
方法四：避雷网•安装避雷网：在油罐的周围安装避雷网，避雷网与地面上的避雷网相连接。
•避雷网材质：避雷网应采用导电性能好、耐腐蚀的材料，以确保能够有效引导雷电。
•避雷网接地：避雷网应与地面的接地系统相连接，确保能够将雷电安全地引向地面。
方法五：避雷保护系统•安装避雷保护系统：采用专业的避雷保护系统来保护油罐，例如雷电监测系统、避雷器等设备。
•避雷保护系统运行监测：定期检查避雷保护系统设备的运行状态，确保其正常工作。
•避雷保护系统维护：定期维护和保养避雷保护系统设备，如有需要及时更换损坏部件。
以上是几种常见的油罐避雷针设计方法，通过合理选择和使用这些设计方法，可以有效地保护油罐免受雷击所带来的潜在风险。
在实施之前，应根据具体情况进行详细的工程设计和评估，确保该设计方法符合相关的安全标准和规范。
防雷系统设计方案(二)2024
防雷系统设计方案（二）引言概述：防雷系统是保护建筑物和电气设备免受雷击损坏的重要设施。
本文将针对防雷系统设计方案进行详细讨论，为读者提供有效的防雷解决方案。
正文内容：一、地面接闪系统设计1. 分析建筑物的高度、形状和材质2. 选择适当的避雷导线类型3. 确定地面接闪系统的布置方案4. 考虑地面接闪系统的可维护性5. 进行实地测试和验证二、避雷针系统设计1. 确定避雷针的数量和布置位置2. 选择合适的避雷针材料3. 确保避雷针与地面接闪系统的有效连接4. 考虑周围环境对避雷针的影响5. 进行避雷针的可靠性测试三、接地系统设计1. 分析建筑物的电气系统特点2. 确定接地系统的类型3. 设计合适的接地电阻4. 考虑接地系统的连接方式和布置位置5. 进行接地系统的测试和检查四、电气设备保护设计1. 确保电气设备的静电保护2. 选择合适的保护装置，如避雷器、浪涌保护器等3. 设计合理的接线和布线方案4. 定期检查和维护电气设备5. 增加设备的可靠性和稳定性五、人员培训和应急预案1. 培训人员了解防雷系统的工作原理2. 培训人员掌握防雷系统的操作和维护技能3. 制定有效的应急预案，包括雷暴天气下的紧急处理措施4. 组织定期演练和训练，以确保人员的熟练度5. 定期评估和更新培训和应急预案总结：本文详细介绍了防雷系统设计方案的各个方面，包括地面接闪系统、避雷针系统、接地系统、电气设备保护以及人员培训和应急预案。
通过科学的设计和合理的安装、维护，可以有效保护建筑物和电气设备免受雷击损害，提高系统的可靠性和稳定性。
避雷针的高度设计
三避雷针的高度设计(上)(总3页) -本页仅作为预览文档封面，使用时请删除本页-1．滚球法GB 50057—94《建筑物防雷设计规范》附录四滚球法确定接闪器的保护范围，单支避雷针在地面上的保护半径γ0按式（1）计算：γ0 = √h（2hr-h）（1）式中h ——避雷针高度；hr ——滚球半径，取决于建筑物防雷类别，对于第一类、第二类、第三类防雷建筑物， hr的取值分别为30m、45m、60m；γ0——避雷针在地面上的保护半径。
2．滚球半径和避雷针高度公式（1）只适用于避雷针高度h小于或等于滚球半径hr，若避雷针高度h大于滚球半径hr时，避雷针的保护范围是否增加，答案是不增加。
例如滚球半径取30m，避雷针固定在地上，针高30m，代入式（1），得出避雷针在地面上的保护半径为30m。
滚球半径仍取30m，避雷针固定在地上，针高若为60m，求避雷针在地面上的保护半径，此时不能采用式（1）计算，对于避雷针高度大于滚球半径时，其在地面上的保护半径等于滚球半径，也就是说，避雷针在地面上的保护半径最大不超过滚球半径。
3．避雷针高度问题1：一幢高60m的建筑物，在其屋顶上装一支针尖高出屋顶5m的避雷针，用滚球法计算避雷针在屋顶上的保护范围时，避雷针的高度（h）为多少观点1。
65m。
理由是：避雷针的高度是指避雷针的针尖离地的高度，避雷针装在建筑物的顶部，因此避雷针离地高度为建筑物高度（60m），加上避雷针高度（5m），总高为65m；观点2。
5m。
理由是：用滚球法计算避雷针的保护范围时，“地”并非单指大地，“地”是指包括大地在内的与地相连的避雷带等。
建筑物顶部四周设置了避雷带，因此避雷针的高度是指避雷针的针尖离避雷带的垂直高度，即为5m。
问题2：一建筑物高100m，在其屋顶装一支高5m的避雷针，另一建筑物高60m，在其屋顶也装一支高5 m的避雷针，问这两支避雷针在地面上的保护范围哪个大观点1。
避雷针装得越高，其保护范围越大，因此装在100m高建筑物顶上的避雷针在地面上的保护范围大；观点2。
油罐的避雷针设计方法
放电装置是一种将雷电保持在一个安全水平的装置。以下是几种常见的放电装置安装方法：
•针状放电装置：将针状放电装置安装在油罐的顶部，它可以通过尖端释放空气中的电荷，从而减少雷击的可能性。
•刷形放电装置：将刷形放电装置安装在油罐的顶部，它通过释放电荷来防止雷电产生。这种装置可以在油罐及周围形成一个电荷保护区。
•金属导线：将金属导线安装在油罐的顶部和四周建筑物的顶部，然后将它们连接到地下引雷装置上。这种方法可以将雷击电流引导到地下，远离油罐。
•避雷带：安装避雷带可以增加油罐周围的安全范围。避雷带是由导电材料制成的，可以迅速将雷击电流传导到地面。
•避雷网：使用网状的金属导线将油罐及其周围的建筑物连接起来，然后与地下引雷装置连接。这种方法可以形成一个电气连续的导体网，迅速将雷电释放到地下。
•金属球放电装置：将金属球放电装置安装在油罐的顶部，它可以吸引空气中的电荷，并迅速释放。这种装置能够有效地降低雷击的风险。
3.
为确保避雷针系统的有效运行，需要进行定期的维护和检查。以下是一些建议：
•定期清洁：清洁避雷针系统以去除积尘和附着物，确保系统畅通无阻。
•检查损坏：换受损部分。
•良好的连接：保证地面避雷针、放电装置和地下引雷装置之间的良好连接，确保雷击电流能够顺利传导到地下。
5.
地下引雷装置是将雷电引导到地下的关键组成部分。以下是几个设置地下引雷装置时的注意事项：
•深度设置：根据地质情况和需求，合理设置地下引雷装置的深度，确保雷电能够被有效地引导到地下。
•合适的导体材料：选择合适的导体材料，如铜、铝等，用于地下引雷装置的导线。导线应具备良好的导电性能和耐腐蚀性能。
•可靠的接地系统：确保地下引雷装置与地面和建筑物的接地系统连接良好，以提供一个低电阻的路径，有效地将雷电释放到地下。
35kv变电站避雷针设计
来源：中国农村电气化信息网时间：2009-08-06 责任编辑：巧兰标签：避雷针为专业人员所熟知，但也有设计不当或随便增加附加物出事故的，故写此文。
一、空气距离(S)和地中距离(S)不得小于规定避雷针受到雷击时对地电位为零的区域的冲击电阻为R，避雷针单位长度的电感为L0。
避雷针X点的对地电位为：式中 I——雷电流，35KV站取150千安a——雷电流陡度30千安/微秒L0——避雷针单位长度电感1.7微/米代入上式UX=150 ×10+hX ×1.7 ×30=1500+51hx(千伏)空气中每米的冲击放电电压为500千伏，土壤中的每米击穿电压约为300千伏。
二、避免对主变压器的逆闪络和对所用变压器的逆变换过电压如图2所示，避雷针放电时，地中电位高达1500千伏，需经地中15～20米才接近于零，低于此数，主变压器外壳带高电位，有可能对低压线圈进行逆闪络。
假如避雷针距所用变压器5米，外壳带150千伏电压，经逆变后可烧坏高压绕组。
还是离开15米左右为好。
不过，目前35千伏线路的避雷线多架到终端杆，由终端杆到出线门型架一段导线的直击雷保护，由所用避雷针承担。
有很多设计者设计时不把避雷线终端当成假想避雷针，致使避雷针靠所用变压器过近。
三、考虑跨步电压的危害主控制室是经常有人值班的，室内通常不设置绝缘地面，为避免产生危险的跨步电压，建议避雷针距主控制定的距离不小于10米。
独立避雷针距道路3米以上。
否则要铺设50～80毫米厚的(如果接地装置理深大于1米)沥青层。
四、避雷针装设附加物的技术条件有些所利用避雷针装设照明灯，要求灯的电源线必须用铅包电缆，或将全部导线装在金属管内(该管与铁塔多点焊接)，并应将电缆或金属管理入地下10米以上。
同理严禁不符合技术要求的照明线、广播线、晒衣线、电视机天线(电视机天线上不准设避雷针)，装在避雷针及其架构上。
主控制楼顶的微波塔及其接地引下线，也应与避雷针同等对待，不得在接地引下线上悬挂电视天线，以免引雷入室。
30米钢管避雷针设计图
2000
乙21162011002
KWG-H1避雷塔针杆构造图
KJD-4基础
设计单位 制 图 审 核
郑州普天防雷科技有限公司
设计证号 设 计 设计时间
乙21162011002
焊接
焊接
下段
KWG-H系列避雷塔法兰盘连接安装图 设计单位 郑州普天防雷科技有限公司 设计证号 制 图 审 核 设 计 设计时间
乙21162011002
2000
B
W=0.4KN/m²
段别
A段Βιβλιοθήκη B段C段D段30000
C
各 段 材 料 规 格
长度
主材 （钢管）
7米
5
7米
5
8米
6
8米
6
壁厚t 上口径d 下口径D
150
486
总重量
（Kg）
约1510.6
D
保护范围计算：(依据GB50057-2010附录D) 1.国产普通避雷针保护范围按滚球法计算； 保护半径Rx=√h(2hr-h）-√hx(2hr-hx)。 2.一类防雷建筑物，滚球半径hr取30m； 式中h=25m,hx=0m,hr=30m; 带入数据得：Rx=30m. 3.二类防雷建筑物，滚球半径hr取45m； 式中h=25m,hx=0m,hr=45m; 带入数据得：Rx=42.4m. 4.三类防雷建筑物，滚球半径hr取60m； 式中h=25m,hx=0m,hr=60m; 带入数据得：Rx=52.9m.
200
预埋螺栓 M24X8
150
自然地面
1800 2000
KJD-4平面图
2500 150
双螺母
Ø24 1800
1800
1800
监控立杆避雷针化防雷设计
摄像机立杆避雷针化防雷设计目前安防行业流传最多的“专业防雷厂家”设计是这样描述的：“前端设备，如摄像头应置于接闪器(避雷针或其它接闪导体)有效保护范围之内。
当摄像机独立架设时，原则上为了防止避雷针及引下线上的暂态高电位，避雷针最好距摄像机3－4米的距离。
如有困难，避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ8的镀锌圆钢。
为防止电磁感应，沿电线杆引上的摄像机电源线和信号线应穿在金属管内以达到屏蔽作用，屏蔽金属管的两端均应接地”。
还有更明确的描述：“室外金属立杆摄像机需不需要与立杆绝缘？不需要，且必须进行可靠的等电位连接。
当金属立杆遭受直接雷击或泄放雷电流时会在金属立杆周围产生一磁场，这一磁场达到一定强度时会对附近的电子设备放电；而摄像机外壳与金属立杆连接后不存在电位差；摄像机更安全。
”我们把这类设计称为“摄像机立杆避雷针化设计”，它的典型架构如图1所示。
安防行业许多工程的防直击雷就是照此设计的，一个多次被雷劈了的案例就是这么做的。
然而这种看似可以很好的防雷设计在不少工程中运用中并不防雷，不仅造成了设备的损害，甚至还影响到工程的整体质量。
安防行业还有一种流行做法和观点：防雷就要接地，接地就可以防雷，接地就可以防干扰。
把接地当成了安防系统防雷、防干扰的“法宝”，导致多点接地的安防系统屡见不鲜。
大量工程案例表明，这样的工程不打雷不下雨还会莫名其妙的烧毁设备，烧毁抗干扰器、避雷器等。
对上述这些现象，EIE实验室经过多年的模拟实验研究和典型工程案例分析，初步揭开了其中的奥秘。
防雷器、浪涌保护器是否真能防护雷击许多“专业防雷厂家”介绍，要在立杆避雷针摄像机端和主机视频输入点安装他们的“防雷器”或浪涌保护器。
这有用吗？曝光的案例是：连防雷器一起被烧毁。
这种“专业防雷厂家”视频通道的防雷设计有几个疑点值得关注。
1)先看前端串接在摄像机输出端的视频信号防雷器：防雷器上端接视频线的输入输出，另有一个接地点常态下与视频线开路(有的产品做成了常态短路)，高压时内部元件将视频线短路接地泄放雷电流，如图二所示。
避雷针设计方案
避雷针设计方案1. 引言避雷针是一种用于防止闪电击中建筑物或其他高大物体的工具。
在雷电会导致严重损失和危险的地区，避雷针的设计和安装非常重要。
本文将介绍一个有效的避雷针设计方案，旨在提供可靠的保护，减轻北苏打效应，并确保建筑物及其周围的人员安全。
2. 原理避雷针的原理是通过将建筑物上的电荷集中，引导闪电通过导电材料释放到地面。
避雷针由多个部分组成，包括避雷针杆、导线和地线。
避雷针杆是避雷针的主要部分，它通常是由金属材料制成，如铜或铝。
避雷针杆的高度应根据建筑物本身的高度和周围环境的雷电频率确定。
导线是将避雷针与地面连接起来的部分。
导线应由优质的导电材料制成，以确保电流能够顺利流动并发挥其保护作用。
地线是将导线引向地面的部分，通常采用导电性能良好的材料，如铜板或铜网。
地线的长度取决于建筑物的地基深度，以确保电流能够安全地流入地下，而不会对建筑物或人员造成危险。
3. 设计步骤以下是避雷针设计的基本步骤：步骤1：确定需求首先，需要确定设计避雷针的建筑物或物体的高度、形状和位置。
这些信息将有助于确定避雷针的大小和位置。
步骤2：计算避雷针的高度根据建筑物的高度，使用适当的公式计算避雷针的高度。
避雷针的高度应大于建筑物的高度，以确保其能够吸引闪电并将其引导到地面。
步骤3：设计导线根据避雷针的位置和建筑物的结构，设计导线的路径。
导线应尽可能直接地连接避雷针和地面，以减少电阻和能量损失。
步骤4：确定地线的位置和长度根据建筑物的地基深度，确定地线应埋设的位置和长度。
地线应埋设在导电性良好的土壤中，以确保电流能够安全地流入地下。
步骤5：确保安全性设计避雷针时，需要确保其足够稳固以抵抗风力和其他可能的外力，以及足够耐腐蚀以应对气候条件。
4. 安装和维护避雷针的安装和维护非常重要，以确保其可靠性和保护功能。
安装安装避雷针时，需要按照设计方案的要求进行操作。
避雷针杆应正确固定在建筑物上，导线和地线应正确连接。
维护定期检查避雷针的状态，并确保其没有受到损坏或腐蚀。
高压电力设备的避雷针设计与安装
高压电力设备的避雷针设计与安装在当今社会，电力设备已经成为人们生活和工作中不可或缺的重要组成部分。
而随着电力设备的使用范围越来越广泛，对其安全运行的要求也越来越高。
其中，高压电力设备在雷雨天气下更容易受到雷击，因此避雷针的设计与安装显得尤为重要。
一、避雷针的设计1.1 避雷针的原理避雷针是一种通过尖端放电来引导雷电通向大地的设备，其本质是利用电场的作用将雷电导向安全区域，从而减少对电力设备的损坏。
避雷针顶端通常采用尖锥状设计，以增加其放电效果，提高避雷效果。
1.2 避雷针的材质避雷针的材质通常选择导电性能良好的金属材料，如铝合金、铜等。
这些材料具有良好的导电性和耐腐蚀性，能够在恶劣的自然环境下保持稳定的放电效果，提高避雷效果的持久性。
1.3 避雷针的安装位置避雷针的安装位置应选择在高压电力设备的最高点，以确保其具有更好的引导雷电的效果。
一般情况下，避雷针应该位于设备的顶部中心位置，并且应该高出其他构件以增加其引导雷电的概率。
二、避雷针的安装2.1 安装前的准备工作在安装避雷针之前，首先需要对安装位置进行测量和评估，确定其最佳位置。
同时，需要准备好所需的安装工具和材料，如脚手架、螺栓等。
另外，还需要事先进行一次全面的安全检查，确保安装过程中的安全性。
2.2 安装过程安装避雷针的过程通常分为三个步骤：固定基础、安装避雷针和接地，具体步骤如下：首先，将避雷针的固定基础安装在电力设备的最高点，通常采用螺栓或焊接的方式将其固定在设备上。
其次，将避雷针安装在固定基础上，并将其与接地系统连接，以确保其导向雷电的效果。
最后，对整个安装过程进行检查和测试，确保避雷针的安装符合要求并能够正常工作。
2.3 安装后的检测安装完成后，需要对避雷针进行一次细致的检测和测试，以确保其正常工作。
可以通过专业的避雷测试仪器对避雷针的导电性能和接地情况进行测试，以验证其安装效果和稳定性。
总结：高压电力设备的避雷针设计与安装是保障设备安全运行的重要环节。
