AutoCAD练习 第5章 绘制复杂平面图形的方法及技巧
AutoCAD绘制建筑平面图方法与技巧简介修改PPT学习教案
功能
表一（续3）
控制诸如图案填充、二维实体和宽 多段线等对象的填充 撤消最近一次操作
恢复最后一次删除的对象 编辑多段线和三维多边形网格 书写单行文字（词、短语、句子）
书写多行文字（段落） 新建和修改文字样式 编辑文字
第54页/共44页
5
1.熟记常用命令
编辑命令 REGEN ZOOM
第187页/共44页
18
2.绘图环境设置
2.2 图层设置
图层设置参考表
图中内容 墙线 门窗 轴线 轴标 尺寸 楼梯 文字
图框/标题栏 虚线
图层名 WALL
WINDOW DOTE AXIS
PUB-DIM STAIR
PUB-TEXT 图框/标题栏
虚线
线型 CONTINUOUS CONTINUOUS
CENTER CONTINUOUS CONTINUOUS CONTINUOUS CONTINUOUS CONTINUOUS
知识与技巧补充：
各项的含义如下：
（1）当前的UCS<Current UCS>：在当前的视图中 重新生成相对于当前UCS的平面视图，为缺省项。
（2）世界（W）：重新生成相对于WCS的平面视 图。 c.说明 PLAN命令的执行只改变视图显示的方向，它不 改变当前的UCS。
第154页/共44页
15
1.熟记常用命令
第112页/共44页
12
1.熟记常用命令
知识与技巧补充：
各项的含义如下：
（1）新建（N）：定义一个新的坐标原点； （2）对象（OB或E）：通过指定一个对象来定义
一个新的坐标系；即让新坐标轴方向与指定 直线段方向相同，利于画斜线； （3）上次（P）：恢复前一个UCS；
平面图形绘制方法

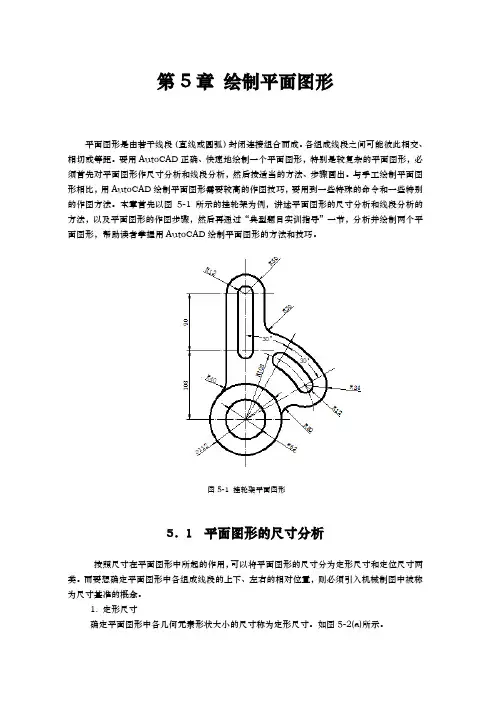

第5章绘制平面图形平面图形是由若干线段（直线或圆弧）封闭连接组合而成。
各组成线段之间可能彼此相交、相切或等距。
要用AutoCAD正确、快速地绘制一个平面图形，特别是较复杂的平面图形，必须首先对平面图形作尺寸分析和线段分析，然后按适当的方法、步骤画出。
与手工绘制平面图形相比，用AutoCAD绘制平面图形需要较高的作图技巧，要用到一些特殊的命令和一些特别的作图方法。
本章首先以图5-1所示的挂轮架为例，讲述平面图形的尺寸分析和线段分析的方法，以及平面图形的作图步骤，然后再通过“典型题目实训指导”一节，分析并绘制两个平面图形，帮助读者掌握用AutoCAD绘制平面图形的方法和技巧。
图5-1 挂轮架平面图形5．1 平面图形的尺寸分析按照尺寸在平面图形中所起的作用，可以将平面图形的尺寸分为定形尺寸和定位尺寸两类。
而要想确定平面图形中各组成线段的上下、左右的相对位置，则必须引入机械制图中被称为尺寸基准的概念。
1. 定形尺寸确定平面图形中各几何元素形状大小的尺寸称为定形尺寸。
如图5-2(a)所示。
2. 定位尺寸用于确定圆心、线段等几何元素在平面图形中所处位置的尺寸称为定位尺寸。
如图5-2(b)所示。
3. 尺寸基准确定平面图形中尺寸位置的点、线等几何元素称为尺寸基准，尺寸基准简称为基准。
一般以平面图形中的对称中心线、圆心、轮廓直线等作为尺寸基准，定位尺寸应以尺寸基准作为标注尺寸的起点。
一个平面图形应有水平和垂直两个方向的尺寸基准，对于较复杂的平面图形，在同一方向上往往有几个基准，其中一个为主要基准，其余为辅助基准。
如图5-1中Φ112的圆心和垂直中心线就是108和30°等尺寸的基准。
(a) 定形尺寸(b) 定位尺寸图5-2 挂轮架平面图形的尺寸分析5．2 平面图形的线段分析平面图形中的线段通常指直线、圆弧和圆。
平面图形线段分析的实质是通过分析线段的尺寸情况来区分不同类型的线段，并由此确定各线段的作图顺序。
AutoCAD2014中文版基础教程第五章绘制和编辑复杂二维图形
第5章绘制和编辑复杂二维图形本章导读： 在绘图中，往往会遇到一些比较复杂的二维曲线，如飞机外形的流线型需要拟合样条曲线实现。
本章向读者讲述复杂二维曲线的绘制以及它们的编辑方法。
通过本章的学习，读者可以学会如何绘制一些复杂的二维曲线，如多线、多段线和曲线等，以及一些二维图形的编辑。
108 5.1 创建和编辑多线多线是工程中常用的一种对象，多线对象由1～16条平行线组成，这些平行线称为元素。
绘制多线时，可以使用包含两个元素的STANDARD 样式，也可以指定一个以前创建的样式。
开始绘制之前，可以修改多线的对正和比例。
要修改多线及其元素，可以使用通用编辑命令、多线编辑命令和多线样式。
5.1.1 绘制多线绘制多线的命令可以同时绘制若干条平行线，大大减轻了用line 命令绘制平行线的工作量。
在机械图形绘制中，这个命令常用于绘制厚度均匀零件的剖切面轮廓线或它在某视图上的轮廓线。
(1) 绘制多线命令调用方法如下。
z 在命令输入行中输入mline 后按Enter 键。
z 在菜单栏中选择【绘图】∣【多线】菜单命令。
(2) 绘制多线的具体方法。
选择【多线】命令后，命令输入行提示如下。
命令: mline当前设置: 对正 = 上，比例 = 20.00，样式 = STANDARD然后在命令输入行将提示用户指定起点或 [对正(J)/比例(S)/样式(ST)]，命令输入行的提示如下。
指定起点或 [对正(J)/比例(S)/样式(ST)]:指定起点后绘图区如图5-1所示。
输入第一点的坐标值后，命令输入行将提示用户指定下一点。
命令输入行提示如下。
指定下一点:指定下一点后绘图区如图5-2所示。
图5-1 指定起点后绘图区所显示的图形图5-2 指定下一点后绘图区所显示的图形在mline 命令下，AutoCAD 默认用户画第二条多线。
命令输入行将提示用户指定下一点或[放弃(U)]，命令输入行提示如下。
指定下一点或 [放弃(U)]:第5章 绘制和编辑复杂二维图形109第二条多线从第一条多线的终点开始，以刚输入的点坐标为终点，画完后单击右键或按Enter键结束。
使用CAD创建复杂图形的步骤
使用CAD创建复杂图形的步骤CAD是一种广泛应用于工程设计和制造过程中的计算机辅助设计软件。
它可以帮助设计师们以快速、准确和高效的方式创建并编辑各种图形和模型。
本文将介绍使用CAD软件创建复杂图形的步骤，帮助读者更好地掌握CAD的使用技巧。
1. 导入基础图形：首先，在开始创建复杂图形之前，我们需要导入一些基础图形作为模板。
这可以通过CAD软件的绘图工具完成。
选择相应的绘图形状，比如线条、矩形或圆形，并根据需要适当调整尺寸和位置。
2. 使用基础图形构建复杂形状：通过组合和变换基础图形，我们可以逐步构建出复杂的形状。
比如，在矩形的基础上，我们可以通过拉伸、倾斜或旋转等操作，得到更加复杂的形状。
CAD软件通常提供了多种操作工具，如移动、复制、对称等，以帮助我们方便地构建目标形状。
3. 使用曲线工具：当需要创建曲线形状时，我们可以使用CAD软件提供的曲线工具。
这些工具可以帮助我们绘制出各种曲线，如贝塞尔曲线、样条曲线等。
通过调整曲线的控制点和曲线段之间的连接方式，我们可以精确地绘制出所需的曲线形状。
4. 应用修饰和样式：一旦复杂图形的主要结构完成，我们可以利用CAD软件的修饰和样式功能，使图形更具表现力。
这包括添加颜色、纹理、填充模式和线型等元素。
通过调整这些参数，我们可以使图形更加立体感和真实感，从而提高其视觉效果。
5. 使用图层管理和分组：为了更好地管理和编辑复杂图形，我们可以使用CAD软件的图层管理功能进行分组和组织。
通过将相关元素分配到不同的图层，并设置图层的可见性和锁定状态，我们可以更轻松地对图形进行管理和编辑。
6. 进行精确测量和校正：在创建复杂图形的过程中，精确测量和校正是非常重要的。
CAD软件通常提供了精确的测量工具，包括长度、角度和曲率等。
通过使用这些工具，我们可以确保图形的各个部分的尺寸和位置准确无误。
7. 导出和共享图形：一旦复杂图形创建完成，我们可以通过CAD软件的导出功能将其保存为各种文件格式，如DWG、DXF或PDF等。
CAD第5章_绘制平面图形综合实例
按图形要求，打开“图形特性管理器”对话框，设置轮廓线层、中心线层、虚线层、辅助线层以及尺寸线层等，线型、颜色、线宽如图5-13所示。
3．绘制中心线等基准线和辅助线
（1）绘制基准线
选择中心线层，调用直线命令，绘制出主视图和俯视图的左右对称中心线BE，俯视图的前后对称中心线FA，左视图的前后对称中心线CD。在轮廓线层，绘制主视图、左视图的底面基准线GH、IJ。
10．绘制钩尖半径为R24的圆弧
因为R24圆弧的圆心纵坐标轨迹已知（距CD直线向下为9的直线上），另一坐标未知，所以属于中间圆弧。又因该圆弧与直径为ф24的圆相外切，可以用外切原理求出圆心坐标轨迹。两圆心轨迹的交点既是圆心点。
（1）确定圆心
调用偏移命令，将CD直线向下偏移9个单位，得到直线XY。
5．绘制中心线
（1）选择图层
通过“图层”工具栏，将“中心线”层设置为当前层。单击“图层”工具栏图层列表后的下拉按钮，在中心线层上单击，则中心线层为当前层。
（2）绘制垂直中心线AB和水平中心线CD
打开正交，调用直线命令，在屏幕中上部单击 ，确定A点，绘制出垂直中心线AB。
在合适的位置绘制出水平直线CD，如图5-2所示。
（5）修剪图形
参照前面修剪步骤，用修剪命令修剪主视图和左视图，结果如图5-18所示。
6．绘制左右肋板
肋板在俯视图上和左视图上的前后轮廓线投影可根据尺寸通过偏移对称中心线直接画出，而肋板斜面在主视图和左视图上的投影则要通过三视图的投影关系获得。
（1）俯视图、左视图上偏移复制肋板前后面投影
在“编辑”工具栏中单击“偏移”按钮，调用偏移命令，将中心线FC向上、下各偏移复制7个单位，将中心线CD向左、右各偏移复制7个单位。
第5章 AutoCAD绘制平面图形
三、绘制多段线
例：绘Байду номын сангаас下列图形
画特殊箭头
四、面域和布尔运算
面域快捷键 reg
1.布尔运算是数学上的集合运算， 包括并集、差集和交集
2.所谓面域就是指任意封闭的平面图形 所围成的实体区域 3.利用面域和布尔运算可以方便地绘出 较复杂的图形
四、面域和布尔运算
例：用布尔运算的并集和差集分别
生成如下图形
第5章 AutoCAD绘制平面图形
本章主要内容： 1.绘制构造线 2.绘制样条曲线
3.绘制多段线
4.面域和布尔运算 5.图案填充 6.绘制三视图
一、绘制构造线
快捷键 XL，构造线是双向无限长的直线，
一般用来绘制辅助线、角等分线等。
例：绘制下列图形
二、绘制样条曲线
快捷键为 SPL 用于画任意光滑曲线，常用于画局部剖分隔线 注意：终止样条曲线时需指定起点切向、 终点切向 （按三次空格或回车）
三、绘制多段线
快捷键 PL ， 该命令功能强大，可画线、圆弧、
特殊箭头等，可在一个对象中绘制不同线宽
主要有直线和圆弧两类提示，分别用“圆弧 （A）”和“直线（L）”两个选项进行切换
说明：
1.画圆弧时默认为逆时针方向，如画顺时针方向圆 弧，角度用负值 2.当线宽大于0零时，要封闭多段线，一定要选 [闭合（C）]
1．绘制构造线 ； 主要用于绘制角平分线等辅助线 2．绘制多段线及应用 3．图案填充 ； ANSI 31 、 ANSI 37 、 SOLID三种图案 4．绘制三视图 根据“长对正、高平齐、宽相等”的原则
上机练习: 绘制习题集图形 P3—（1） P18—（4 ） P29—（19） P33—（36） P34—（39） P97—（1）
【CAD教案】第五章绘制复杂平面图形的方法（xiexiebang推荐）
【CAD教案】第五章绘制复杂平面图形的方法（xiexiebang推荐）第一篇：【CAD教案】第五章绘制复杂平面图形的方法（xiexiebang推荐）第5章绘制复杂平面图形的方法【复习】图形绘制【新课讲授】5.1平面图形作图步骤平面图形一般由直线、圆、圆弧、多边形等图形元素组成，作图时应从哪一部分入手，需要对图形的线段及尺寸做一些分析后才能确定。
步骤：1、分析图形（1）图形定位基准线：基准线是标注图形元素定位尺寸的基准，一般情况下，图样对称线、大圆中心线、重要轮廓线等常常是其他图元的定位基准。
（2）确定已知线段：由图形中的尺寸就能确定其形状和位置的线段就是已知线段。
（3）确定连接线段：作图时用户只能根据连接线段与已知线段的连接关机才能将它绘制出来。
2、图样布局。
对平面图形的线段组成进行分析后，首先画出主要定位线。
3、4、5、绘制已知线段。
画出连接线段。
修饰平面图形。
用BREAK,LENGTHEN命令打算及调整线条长度，用PROPERTIES命令改正不适当的线型，再修剪、擦去多余的线段。
5．2平面绘图综合实例——掌握绘制复杂图形的一般方法。
1．创建图形主要定位线λ创建2个新图层。
λ通过【线型控制】下拉列表打开【线型管理器】对话框，在此对话框中设定线型总体比例因子为0.2。
λ打开极轴追踪、对象捕捉及自动追踪功能。
制定极轴追踪角度增量为90°，设定对象捕捉方式为“端点”、“圆心”、“交点”，设置仅沿正交方向进行自动追踪。
λ切换到定位线层，用XLINE命令在屏幕合适的位置画出定位线。
λ绘制定位圆弧。
2．画出主要已知线段λ画出半径分别为R10.5、R18、R4、R8的几个圆。
λ复制圆并作出平行线。
修剪及大端多余线条。
3.画出主要连接线段λ画相切圆，修剪多与线条。
λ画相切圆并用FLIET命令绘制过度圆弧，修剪多余线条。
4.画次要细节特征定位线5.绘制次要特征已知线段6.画次要特征连接线段7.修饰平面图形λ用BREAK命令打断太长的线条λ用LENGTHENA命令改变线条长度λ将定位线修改到中心线层上λ修剪及擦去不必要线条5.3平面绘图综合实例——画复杂的圆弧连接作图步骤：创建两个新图层λ通过【线型控制】下拉列表打开【线型管理器】对话框，在此对话框中设定线型总体比例因子为0.2。
CAD教程第五节复杂的二维图形的绘制
（6）添加：在“名称”框中输入的新多线样
式加入到“当前”列表中，加入后该样式成 为当前样式。 （7）重命名：对当前多线样式更名。 （8）元素特性：设置多线样式的元素特性， 如多线中的线数、每条线的颜色、线型等特 性。 （9）多线特性：设置多线的特性。
5.5 编辑多线
命令词：MLEDIT 下拉菜单：修改对象 多线… 1.功能 修改由MLINE命令所绘多线。 2. 操作格式 执行编辑多线命令，弹出 “多线编辑工 具”对话框。对话框中的各个图像按钮形像 地说明了该对话框具有的编辑功能。
延伸：通过将线段延伸或剪切至最近的端点
来合并选定的多段线。 添加：通过在最近的端点之间添加直线段来 合并选定的多段线。 两者：如有可能，通过延伸或者剪切来合并 选定的多段线。否则，通过在最近的端点之 间添加直线段来合并选定的多段线。
5.3 绘制多线
命令词：MLINE/ML 下拉菜单：绘图多线 1．功能 创建多线，即多重平行线。
（6）非曲线化：删除在上述执行“拟合”或 “样条曲线”选项操作时插入的额外顶点， 并且拉直多段线中所有线段，同时保留多段 线顶点的所有切线信息。 （7）线型生成：规定非连续型多段线在各顶 点处的绘线方式。 （8）放弃：取消PEDIT命令的上一次操作。
（9）编辑顶点：编辑多段线的顶点。 输入顶点编辑选项： [下一个／上 一个／打断／插入／移动／重生成／ 拉直/切向／宽度／退出]<N>：
各选项含义如下： （1）Close 闭合：封闭所编辑的多段线。 （2）Join合并：将线段、圆弧或多段线连接到 指定的非闭合多段线上。 （3）宽度（w）：确定所编辑多段线的新宽度。 （4）Fit拟合： 用双圆弧曲线拟合多段线。 （5）样条曲线：用样条曲线拟合多段线，且拟 合时以多段线的各顶点作为样条曲线的控制点。
如何在CAD中绘制复杂线型和曲线图形
如何在CAD中绘制复杂线型和曲线图形CAD软件是一种非常强大的工具，可以帮助设计师和工程师绘制各种图形。
在CAD中，我们可以使用简单的直线和曲线工具来绘制基本的线型和图形。
然而，有时我们需要绘制更复杂的线型和曲线图形，这对于一些特殊的设计需求非常重要。
下面，我将介绍一些在CAD中绘制复杂线型和曲线图形的技巧。
1. 复杂线型的绘制要创建复杂线型，我们可以使用CAD软件中的多段线工具。
多段线是由多个线段组成的，我们可以通过添加和编辑线段来创建不同形状的线型。
以绘制一个五角星为例，首先选择多段线工具，然后在绘图区上点击五个点来定义五角星的五个角。
接下来，按下Enter键来完成绘制，然后可以选择多段线进行编辑和修改。
除了五角星，我们还可以使用多段线工具来创建其他各种复杂的线型，如虚线、曲线和封闭线型等。
这种方法非常灵活，能够满足各种不同形状的线型需求。
2. 曲线图形的绘制在CAD中，我们可以使用贝塞尔曲线工具来绘制曲线图形。
贝塞尔曲线是由控制点和控制手柄组成的，我们可以通过调整这些点和手柄来控制曲线的形状。
要绘制一条贝塞尔曲线，首先选择贝塞尔曲线工具，然后在绘图区上点击一系列的点来定义曲线的路径。
通过调整控制手柄，我们可以改变曲线的弯曲程度和方向。
贝塞尔曲线是一种非常有用的工具，可以用来绘制平滑曲线、曲线路径和复杂的曲线图形。
它在工程设计和艺术设计中都有广泛的应用。
除了贝塞尔曲线，CAD软件还提供了其他各种绘制曲线的工具，如样条曲线、圆弧和曲线修整等。
这些工具可以满足不同类型曲线的绘制需求。
总结：在CAD软件中，绘制复杂线型和曲线图形是一个非常常见的需求。
通过使用多段线和贝塞尔曲线等工具，我们可以轻松地绘制出各种复杂线型和曲线图形。
这些技巧对于工程师、设计师和艺术家来说非常重要，可以帮助他们实现更具创意和新颖性的设计。
尽管CAD软件很强大，但是使用技巧也需要一定的学习和经验。
在实际应用中，我们可以通过多练习和探索，逐渐熟悉和掌握CAD软件的各种功能和操作方法。
AutoCAD2018机械制图实用教程 第五讲 绘制平面图形(二)
图5-5扳手的平面图形
5. 6. 2 操作步骤 步骤 1: 双击桌面上的快捷图标 , 启动 AutoCAD 2018 步骤 2: 在新建的图形中设置绘图单位、图幅大小等 ( 略) 步骤 3: 新建图层 新建粗实线层、细点画线层、细实线层、标注线层、辅助线层。
步骤 4: 绘制中心线 将 “细点画线” 层置为当前层, 在适当的位置绘制垂直相交的一对中心 线, 用偏移命令偏移距离为 132mm的另一竖直中心线。 步骤 5: 绘制多边形
AutoCAD2018 机械制图实用教程
《AutoCAD2018机械制图实用教程》
绘制平面图形（二）
知识要点
基本绘图命令———正多边形、矩形 基本图形编辑命令———圆角、延伸 高级图形编辑命令 综合实例 上机实训
5. 1 基本绘图命令———正多边形
正多边形” 命令用于绘制 3 ~1024 边的正多边形。在图 5-1 所示的 “绘图” 工具栏中,单击 按钮, 命令行提示:
5. 2 基本绘图命令———矩形
矩形” 命令用 于 绘 制 矩 形。使 用 本 命 令 绘 制 的 矩 形 平 行 于 当 前 用 户 坐 标 系 ( UCS) 。在图 5-1 所示的 “绘图” 工具栏中单击
按钮, 命令行提示: 指定第一个角点或 [ 倒角( C)/标高( E)/圆角( F)/厚度( T)/宽度( W) ] : ( 输 入 其 中的不同选项, 可绘制出不同的矩形) 各选项的释义如下: 1) 指定第一个角点: 继续提示, 通过确定矩形另一个角点来绘制矩 形。
5. 3 基本图形编辑命令———圆角
圆角” 命令用于倒圆角, 可在直线、圆弧、圆间按指定半径绘制圆角。 在图 5-2 所示的 “修改” 工具栏中单击 按钮, 命令行提示:
CAD实用技巧 使用自动画图命令绘制复杂形状
CAD实用技巧：使用自动画图命令绘制复杂形状CAD（Computer-Aided Design，计算机辅助设计）软件是现代工程领域广泛使用的一种设计工具。
其中，自动画图命令是CAD软件中的一个重要功能，对于绘制复杂形状非常有用。
本文将介绍如何灵活运用自动画图命令来绘制复杂形状。
首先，在CAD软件中打开绘图界面，确保已经选择了合适的绘图工具和绘图单位。
然后，我们可以按照以下步骤来使用自动画图命令：1.确定命令：在绘图界面的命令栏中输入“图画（Hatch）”或使用相应的图标按钮。
2.选择边界：在出现的对话框中，选择绘制复杂形状所需要的边界。
这可以是一块封闭的区域，也可以是多个线段组成的区域。
选择完成后，点击确定。
3.选择填充方式：对于绘制复杂形状，我们通常选择实体填充方式。
在对话框中选择“实体（Solid）”，并设置所需的颜色和样式。
4.确定填充范围：在对话框中，选择“选择物体（Select Objects）”来确定填充的具体范围。
例如，我们可以选择多个线段组成的区域，或者选择闭合的多边形边界。
选择完成后，点击确定。
5.填充设置：在对话框中，我们可以进一步调整填充的设置。
例如，可以设置填充的密度、角度或者比例等。
根据需要进行设置，并点击确定。
6.预览和应用：在对话框中，点击“预览（Preview）”按钮，可以预览填充效果。
如果满意，点击“应用（Apply）”按钮将填充应用到所选的区域。
通过上述步骤，我们可以快速而准确地使用自动画图命令来绘制复杂形状。
在实际操作中，我们还可以运用一些技巧来进一步增强绘图效果。
首先，对于非闭合的区域，我们可以使用自动画图命令的捕捉（Snap）功能来获取准确的边界点。
在使用命令时，启用捕捉选项，并选择适当的捕捉点，可以使绘制的形状更加精确。
其次，对于交叉或重叠的边界，我们可以使用编辑命令来处理。
例如，使用修剪（Trim）命令或延伸（Extend）命令将边界修剪或延伸到合适的位置，以确保填充的区域是准确的。
计算机绘图——AutoCAD2014第05章复杂图形绘制
工具:
菜单：绘图-样条曲线
5.2 样条曲线
样条曲线是在指定的公差范围内，使用一 系列离散的拟合点建立的光滑曲线，拟合精 度取决于拟合公差。 拟合公差是指样条曲线与指定拟合点之 间的近似程度，公差越小，样条曲线与拟合 点越接近；公差为0时，样条曲线通过所有的 拟合点；公差大于0，只能保证通过起点和终 点。
5.1 多段线
编辑顶点(Edit vertex)
执行该命令时，会在第一个顶点上出现一 个“X”标记，选项有：上一个(Previous)、 下一个(Next)、打断(Break)、插入(Insert)、 移动(Move)、拉直(Strengthen)等。
5.1 多段线
打断(Break)：用于删除两顶点间的多段线。
5.2 样条曲线
5.3 多线
多线-多条相互平行的直线
命令：mline、ml 菜单：绘图-多线
铁路、房 间和围墙 结构
5.3 多线
定义多线样式（style） 菜单：格式-多线样式
命令：mlstyle
注意：修改多线样式时，如果已经使用
某种样式绘制了多线，则不能修改该样式， 除非删除了已经绘制的多线。
5.3 多线
多线编辑
命 令：MLEDIT 菜 单：修改- 对象-多线
5.3 多线
多线编辑注意：
多线编辑时，系统会将第一条 线打断，拾取对象时用拾取框在想 保留的多线部分点取。
本章小结
介绍了多段线、样条曲线以 及多线绘制及编辑方法，在绘制 复杂图形时会提高绘图效率。
思考题
绘制如下图形
思考题
绘制如下图形。
5.3 多线
对正
上（top）：从左向右绘制多段线时，多
段线上最顶端的线将随着光标进行移动。
在CAD中创建复杂图纸和工程图
在CAD中创建复杂图纸和工程图CAD是一种广泛应用于工程、建筑和设计领域的计算机辅助设计软件。
它提供了强大的功能和工具，使得用户能够轻松地创建、编辑和修改各种复杂的图纸和工程图。
本文将介绍一些在CAD中创建复杂图纸和工程图的技巧和步骤。
1. 设置图纸大小和比例在开始创建复杂图纸和工程图之前，首先需要设置图纸的大小和比例。
CAD提供了标准的图纸尺寸，如A4、A3等，也可以自定义图纸尺寸。
根据不同的需求，选择适合的图纸尺寸，并设置合适的比例，以确保图纸的准确度和可读性。
2. 使用基本绘图工具CAD提供了各种基本绘图工具，如直线、圆、多边形等，可以使用这些工具创建基本的几何图形。
根据需要，选择适当的绘图工具并使用它们来绘制图形。
可以使用CAD的捕捉功能来帮助准确定位和对齐图形。
3. 使用高级绘图工具除了基本的绘图工具，CAD还提供了许多高级绘图工具，如曲线、样条曲线、椭圆等，可以使用这些工具创建更加复杂的曲线和形状。
这些高级绘图工具可以帮助我们更加灵活和精确地绘制图形。
4. 使用修改工具创建完基本的图形后，可能需要对其进行修改和调整。
CAD提供了各种修改工具，如移动、旋转、缩放、镜像等，可以使用这些工具对图形进行精确的修改。
使用这些修改工具，可以轻松地调整图形的位置、大小和方向。
5. 添加文本和标注创建复杂图纸和工程图时，经常需要在图纸上添加文本和标注，以说明和说明图纸的各个部分。
CAD提供了丰富的文本和标注工具，可以使用它们添加文本、尺寸和标签等。
确保所添加的文本和标注清晰可读，并正确地显示图纸的信息。
6. 使用图层管理当创建复杂的图纸和工程图时，经常需要处理许多不同的图层。
使用CAD的图层管理功能，可以轻松地创建、编辑和控制各个图层。
通过合理地使用图层管理功能，可以使图纸更加清晰和易于理解。
7. 运用图块和图案为了提高效率和准确性，可以使用CAD的图块和图案功能。
图块是一组图形元素的组合，可以被重复使用。
AutoCAD 2017基础教程第5章 绘制二维复杂图形
17
6பைடு நூலகம்
5.2 绘制椭圆和椭圆弧
在AutoCAD中，使用“椭圆”命令不仅可以绘制椭圆图形，还可以绘制 椭圆弧图形，执行“椭圆”命令可以使用如下3种常用方法。
选择“绘图”｜“椭圆”命令，然后选择其中的子命令。 单击“绘图”面板中的“椭圆”按钮。 执行Ellipse（EL）命令。
7
5.2.1 绘制椭圆
椭圆是由定义其长度和宽度的两条轴决定的，当两条轴的长度不相等时， 形成的对象为椭圆；当两条轴的长度相等时，则形成的对象为圆。 1. 通过指定轴端点绘制椭圆 2. 通过指定圆心绘制椭圆
8
5.2.2 绘制椭圆弧
执行Ellipse（EL）命令，然后输入参数A并确定，选择“圆弧(A):”选项， 或者单击“绘图”面板中的“椭圆”下拉按钮，在弹出的下拉列表中选择 “椭圆弧”选项，即可绘制椭圆弧线条。
3
5.1.1 设置和绘制多线
使用“多线”命令可以绘制多条相互平行的线，通常用于绘制建筑图中 的墙线。在绘制多段的操作中，可以将每条线的颜色和线型设置为相同，也 可以将其设置为不同。
4
5.1.2 绘制多段线
使用“多段线”命令，可以创建相互连接的序列线段，创建的多段线可 以是直线段、弧线段或两者的组合线段。 执行“多段线”命令有如下3种常用方法。 选择“绘图”｜“多段线” 命令。 单击“绘图”面板中的“多段线”按钮。 执行PLINE（PL）命令。
12
5.4 绘制修订云线和徒手画
在AutoCAD中，除了可以直接绘制前面介绍的各种图形外，还可以绘制 修订云线和徒手画线条。
13
5.4.1 绘制修订云线
使用“修订云线”命令可以自动沿被跟踪的形状绘制一系列圆弧。修订 云线用于在红线圈阅或检查图形时的标记。 执行“修订云线”命令通常有如下3种方法。 选择“绘图”｜“修订云线”命令 执行Revcloud命令。 单击“绘图”面板中的“修订云线”按钮。
AutoCAD练习-第5章-绘制复杂平面图形的方法及技巧
3 打开极轴追踪、对象捕捉及自动追踪功能。指定极轴追踪角度增量为
90°；设定对象捕捉方式为“端点”、“交点”。
4 切换到轮廓线层，绘制闭合线框及圆，如下图所示。
第32页，共76页。
5 绘制图形A，如下图左图所示。将图形A绕B点旋转33°，然后创建圆角， 如下图右图所示。
第33页，共76页。
6 绘制图形C，如下图左图所示。用ALIGN命令将图形C定位到正确的位置， 如下图右图所示。
TRIM等命令绘制主视图，如下图右图所示。
第44页，共76页。
5 绘制水平投影线及左视图对称线，如下图左图所示。用OFFSET及TRIM等 命令绘制左视图，如下图右图所示。
第45页，共76页。
6 将左视图复制到屏幕的适当位置，将其旋转90º，然后用XLINE命令从主视 图、左视图向俯视图画投影线，如下图所示。
第8页，共76页。
主要作图步骤如下图所示。
第9页，共76页。
5.2 绘制复杂圆弧连接
平面图中图形元素的相切关系是一类典型的几何关系，如直线与圆弧 相切，圆弧与圆弧相切等，如下图所示。绘制此类图形的步骤如下。 （1）画主要圆的定位线。 （2）绘制圆，并根据已绘制的圆画切线及过渡圆弧。 （3）绘制图形的其他细节。首先把图形细节分成几个部分，然后依次绘 制。对于复杂的细节，可先画出作图基准线，再形成完整细节。 （4）修饰平面图形。用BREAK、LENGTHEN等命令打断及调整线条长 度，再改正不适当的线型，然后修剪、擦去多余线条。
第3页，共76页。
练习1：使用LINE、CIRCLE、OFFSET及TRIM等命令绘制下图所示的图形。
第4页，共76页。
1 创建两个图层。
名称
颜色
线型
中文版AutoCAD2014室内设计实例教程第五章绘制复杂室内图形
第5章绘制复杂室内图形为了提高绘图的效率，AutoCAD提供了一些复合图形绘图工具，以快速绘制出墙体、窗、阳台、地砖图案等复杂的室内图形对象。
本章即介绍这些复杂二维图形的绘制方法。
掌握多段线的绘制和编辑方法。
掌握样条曲线的绘制和编辑方法。
掌握多线样式的设置及多线的绘制和编辑方法。
掌握图案填充的绘制和编辑方法。
5.1 多段线调用多段线命令，所绘制的图形对象为一个整体，在进行编辑修改时，也是作为一个整体来处理，不能分开编辑。
本节介绍绘制和编辑多段线命令的方法。
5.1.1 绘制多段线多段线是由等宽或者不等宽的直线或圆弧等多条线段构成的复合图形对象。
执行“多段线”命令的方法有以下几种。
使用菜单栏：选择“绘图”|“多段线”命令。
使用命令行：在命令行中输入PLINE或PL命令并按Enter键。
使用工具栏：单击“绘图”工具栏中的“多段线”按钮。
使用功能区：在“默认”选项卡中，单击“绘图”面板中的“多段线”按钮。
绘制多段线时，命令行操作如下。
命令： _PLINE↙当前线宽为 0.0000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]： <正交开>命令行中各选项的含义如下。
圆弧：切换至画圆弧模式。
半宽：设置多段线起始与结束的上下部分的宽度值，即宽度的两倍。
长度：绘出与上一段角度相同的线段。
放弃：退回至上一点。
宽度：设置多段线起始与结束的宽度值。
如图5-1所示为绘制的不同形式的多段线。
图5-1 不同形式的多段线如图5-2所示为使用多段线绘制的衣柜柜门开启方向线。
图5-2 绘制多段线。
CAD软件中的复杂形状建模技巧
CAD软件中的复杂形状建模技巧CAD（计算机辅助设计）软件在工程领域中被广泛使用，以创建和修改各种设计。
复杂形状建模是CAD中一个重要的技能，它允许工程师和设计师创建具有复杂几何形状的模型。
在本文中，我们将讨论一些在CAD软件中实现复杂形状建模的技巧。
1. 使用曲面建模工具：大多数CAD软件提供了用于创建曲面的专业工具。
使用这些工具，可以绘制出复杂的几何曲面，如曲线、曲面和体积。
通过操纵曲面的控制点和参数，可以创建出具有复杂形状的模型。
2. 建立参数化模型：参数化模型是指使用参数来定义模型的特征。
通过调整参数的数值，可以轻松地修改模型的形状。
例如，在创建一个管道模型时，可以使用参数化特征来定义管道的半径、高度和弯曲角度，这样可以快速修改各种管道模型。
3. 使用组合操作：CAD软件通常提供了组合操作的功能，如旋转、镜像、阵列和融合。
通过将这些操作结合起来，可以创建出复杂的几何形状。
例如，可以通过复制和旋转一个特定的几何体来创建一个圆柱体。
4. 借助插件和扩展功能：CAD软件上有许多插件和扩展功能可供使用，可以提供更多的建模工具和功能。
这些插件和扩展功能可以大大扩展CAD软件的功能，使其能够处理更复杂的几何形状。
通过研究这些插件和扩展功能，可以找到适合自己需求的工具。
5. 熟悉快捷键和命令：CAD软件通常有大量的快捷键和命令，通过掌握它们，可以大大提高工作效率。
一些常用的快捷键和命令包括选择工具、移动、旋转和缩放等。
熟悉这些快捷键和命令，可以更快地完成建模工作。
6. 利用对称性：对称性是一个重要的设计原则，在CAD建模中也非常有用。
通过利用对称性，可以减少建模的工作量，只需绘制并编辑一个模型的一部分，然后通过镜像复制该部分来创建整个模型。
7. 使用约束和关联：CAD软件通常提供了约束和关联的功能，可以保持模型的几何关系，并自动更新与之相关的特征。
例如，可以设置两个线段保持平行，或者让一个线段和一个圆弧保持切线关系。
CAD中复杂图形和区域操作的技巧
CAD中复杂图形和区域操作的技巧在使用CAD（计算机辅助设计）软件时，处理复杂图形和区域操作是非常常见的任务。
这些技巧可以帮助设计师更高效地完成各种设计任务。
本文将分享一些与CAD中复杂图形和区域操作相关的技巧，希望对读者有所帮助。
一、图形分组和合并在处理复杂图形时，分组和合并是非常重要的操作。
分组可以将多个图形组合在一起，方便整体编辑和移动。
合并可以将多个图形合为一个实体，减少图形数量。
在CAD软件中，分组可以通过选择多个图形，然后使用右键菜单或快捷键来完成。
分组后，可以通过选择组来对整个组中的图形进行编辑。
而合并可以通过命令或工具栏上的按钮来完成。
二、区域操作区域操作是指对图形进行相交、差异、合并等操作。
这些操作对于创建复杂的形状或修剪图形非常有用。
CAD软件通常提供了各种区域操作的命令或工具。
例如，相交（Intersection）命令可以用来获取两个或多个图形的交集。
差异（Subtraction）命令可以用来获取两个图形的差异。
合并（Union）命令可以将多个图形合为一个实体。
三、图形修剪和延伸在处理复杂图形时，修剪和延伸是非常实用的操作。
修剪可以通过剪除图形的一部分来改变图形的形状。
延伸可以通过延长图形的边界来改变图形的形状。
在CAD软件中，修剪可以通过选择要修剪的对象和剪切边界来完成。
而延伸可以通过选择要延伸的对象和延伸边界来完成。
这些命令通常可以通过工具栏上的按钮或键盘快捷键来调用。
四、图层管理在处理复杂图形时，良好的图层管理是非常重要的。
图层可以帮助将不同类型的图形分离开来，方便编辑和查看。
通过合理设置图层，可以加快设计速度，降低错误的发生。
在CAD软件中，可以使用图层管理器来创建、编辑和控制图层。
通过给图形分配不同的图层，可以按需显示或隐藏特定类型的图形。
此外，还可以为不同的图层设置不同的线型、线宽和颜色，以便更好地显示和区分图形。
五、图像导入和导出在处理复杂图形时，有时需要导入或导出其他图像格式的文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要作图步骤如下图所示。
5.5 绘制倾斜图形的技巧
工程图中多数图形对象是沿水平或竖直方向的，对于此类图形实体，如 果利用正交或极轴追踪功能辅助绘图，则非常方便。当图形元素处于倾 斜方向时，常给作图带来许多不便。对于这类图形实体可以采用以下方 法绘制。 （1）在水平或竖直位置绘制图形。 （2）用ROTATE命令把图形旋转到倾斜方向，或用ALIGN命令调整图形 位置及方向。
5 用OFFSET及TRIM绘制线框E，如下图左图所示。用ARRAY命令创建线框E 的环形阵列，如下图右图所示。
6 用LINE、OFFSET及TRIM等命令绘制线框F、G，如下图左图所示。用 ARRAY命令创建线框F、G的矩形阵列，再对矩形进行镜像操作，如下图 右图所示。
练习8：利用CIRCLE、OFFSET及ARRAY等命令绘制下图所示的图形。
主要作图步骤如下图所示。
5.4画具有均布几何特征的复杂图形
平面图形中几何对象按矩形阵列或环形阵列方式均匀分布的现象是很常 见的。对于这些对象，将阵列命令ARRAY与MOVE、MIRROR等命令结合使 用就能轻易地创建出它们。 练习7：利用OFFSET、ARRAY及MIRROR等命令绘制下图所示的图形。
时应从哪一部分入手呢？怎样才能更高效地绘图呢？一般应采取 以下作图步骤。 （1）首先绘制图形的主要作图基准线，然后利用基准线定位及形成 其他图形元素。图形的对称线、大圆中心线、重要轮廓线等可作 为绘图基准线。 （2）绘制出主要轮廓线，形成图形的大致形状。一般不应从某一局 部细节开始绘图。 （3）绘制出图形主要轮廓后就可开始绘制细节。先把图形细节分成 几部分，然后依次绘制。对于复杂的细节，可先绘制作图基准线， 再形成完整细节。 （4）修饰平面图形。用BREAK、LENGTHEN等命令打断及调整线 条长度，再改正不适当的线型，然后修剪、擦去多余线条。
主要作图步骤如下图所示。
5.8.2平面绘图综合练习──作图技巧训练
练习19：使用LINE、CIRCLE、OFFSET、ROTATE及ALIGN等命令绘制下图 所示的图形。
主要作图步骤如下图所示。
练习20：利用OFFSET、COPY、ROTATE及STRETCH等命令绘制下图所示 的图形。
主要作图步骤如下图所示。
练习9：利用OFFSET、ROTATE及ALIGN等命令绘制下图所示的图形。
1 创建两个图层。 名称 颜色 轮廓线层 白色
线型 Continuous
线宽 0.5
中心线层 红色 Center 默认 2 设定线型总体比例因子为0.2。设定绘图区域大小为150×150，并使 该区域充满整个图形窗口显示出来。 3 打开极轴追踪、对象捕捉及自动追踪功能。指定极轴追踪角度增量为 90°；设定对象捕捉方式为“端点”、“交点”。 4 切换到轮廓线层，绘制闭合线框及圆，如下图所示。
设定对象捕捉方式为“端点”、“交点”。 4 切换到轮廓线层，画作图基准线A、B，其长度为110左右，如下图左图所 示。用OFFSET及TRIM命令形成线框C，如下图右图所示。
5 绘制线框B、C、D，如下图左图所示。用COPY、ROTATE、SCALE及 STRETCH等命令形成线框E、F、G，如下图右图所示。
练习3：使用LINE、CIRCLE、OFFSET及TRIM等命令绘制下图所示的图形。
1 创建两个图层。 名称 颜色 轮廓线层 白色 中心线层 红色
线型 Continuous Center
线宽 0.5 默认
2 设定线型总体比例因子为0.2。设定绘图区域大小为150×150，并使该区域 充满整个图形窗口显示出来。 3 打开极轴追踪、对象捕捉及自动追踪功能。指定极轴追踪角度增量为90°； 设定对象捕捉方式为“端点”、“交点”。
4 切换到轮廓线层，用LINE、OFFSET及LENGTHEN等命令绘制圆的定位线， 如下图左图所示。画圆及过渡圆弧A、B，如下图右图所示。
5 用OFFSET、XLINE等命令绘制定位线C、D、E等，如下图左图所示。绘制 圆F及线框G、H，如下图右图所示。
6 绘制定位线I、J等，如下图左图所示。绘制线框K，如下图右图所示。
平面图中图形元素的相切关系是一类典型的几何关系，如直线与圆
弧相切，圆弧与圆弧相切等，如下图所示。绘制此类图形的步骤如下。 （1）画主要圆的定位线。 （2）绘制圆，并根据已绘制的圆画切线及过渡圆弧。 （3）绘制图形的其他细节。首先把图形细节分成几个部分，然后依次绘 制。对于复杂的细节，可先画出作图基准线，再形成完整细节。 （4）修饰平面图形。用BREAK、LENGTHEN等命令打断及调整线条长 度，再改正不适当的线型，然后修剪、擦去多余线条。
5 绘制水平投影线及左视图对称线，如下图左图所示。用OFFSET及TRIM等 命令绘制左视图，如下图右图所示。
6 将左视图复制到屏幕的适当位置，将其旋转90º ，然后用XLINE命令从主视 图、左视图向俯视图画投影线，如下图所示。
7 用OFFSET及TRIM等命令绘制俯视图细节，如下图所示。
练习14：根据轴测图绘制三视图，如下图所示。
练习1：使用LINE、CIRCLE、OFFSET及TRIM等命令绘制下图所示的图形。
1 创建两个图层。 名称 颜色 线型 线宽 轮廓线层 白色 Continuous 0.5 中心线层 红色 Center 默认 2 设定线型总体比例因子为0.2。设定绘图区域大小为150×150，并使该区 域充满整个图形窗口显示出来。 3 打开极轴追踪、对象捕捉及自动追踪功能。指定极轴追踪角度增量为90°； 设定对象捕捉方式为“端点”、“交点”。 4 切换到轮廓线层，绘制两条作图基准线A、B，如下图左图所示。线段A、 B的长度约为100。 5 利用OFFSET、LINE及CIRCLE等命令绘制图形的主要轮廓，如下图右图 所示。
练习16：利用LINE、CIRCLE、OFFSET及TRIM等命令绘制下图所示的图形。
主要作图步骤如下图所示。
练习17：利用LINE、CIRCLE、OFFSET及TRIM等命令绘制下图所示的图形。
主要作图步骤如下图所示。
练习18：利用CIRCLE、OFFSET及ARRAY等命令绘制下图所示的图形。
1 创建两个图层。 名称 颜色 轮廓线层 白色 中心线层 红色
线型 Continuous Center
线宽 0.5 默认
2 设定线型总体比例因子为0.2。设定绘图区域大小为180×180，并使该区域 充满整个图形窗口显示出来。 3 打开极轴追踪、对象捕捉及自动追踪功能。指定极轴追踪角度增量为90°； 设定对象捕捉方式为“端点”、“交点”。 4 切换到轮廓线层，画水平及竖直作图基准线A、B，两线长度分别为90、60左 右，如下图左图所示。用OFFSET及TRIM命令绘制图形C，如下图右图所示。
1 创建两个图层。 名称 颜色 线型 线宽 轮廓线层 白色 Continuous 0.5 中心线层 红色 Center 默认 2 设定线型总体比例因子为0.2。设定绘图区域大小为120×120，并使该 区域充满整个图形窗口显示出来。 3 打开极轴追踪、对象捕捉及自动追踪功能。指定极轴追踪角度增量为 90°；设定对象捕捉方式为“端点”、“圆心”及“交点”。 4 切换到轮廓线层，绘制圆的定位线A、B，两线长度分别为130、90左右， 如下图左图所示。绘制圆及线框C、D，如下图右图所示。
主要作图步骤如下图所示。
练习15：根据轴测图及视图轮廓绘制视图及剖视图，如下图所示。主视图采 用半剖方式。
主要作图步骤如下图所示。
5.8 上机练习
下面提供一些较复杂的平面绘图练习，通过这些练习进一步提高绘图技 能，并熟练掌握所学的绘图技巧。
5.8.1平面绘图综合练习──绘制复杂平 面图形
STRETCH及SCALE等命令改变图形细节的大小。
练习11：利用OFFSET、COPY、ROTATE及STRETCH等命令绘制下图所示 的图形。
1 创建3个图层。 名称 颜色 轮廓线层 白色 中心线层 红色
线型 Continuous Center
线宽 0.5 默认
虚线层 黄色 Dashed 默认 2 设定线型总体比例因子为0.2。设定绘图区域大小为150×150，并使该区域 充满整个图形窗口显示出来。 3 打开极轴追踪、对象捕捉及自动追踪功能。指定极轴追踪角度增量为90°；
5 绘制图形A，如下图左图所示。将图形A绕B点旋转33°，然后创建圆角， 如下图右图所示。
6 绘制图形C，如下图左图所示。用ALIGN命令将图形C定位到正确的位置， 如下图右图所示。
练习10：绘制如下图所示的图形。
主要作图步骤如下图所示。
5.6 利用已有图形生成新图形
平面图形中常有一些局部细节的形状是相似的，只是尺寸不同。在绘 制这些对象时，应尽量利用已有图形细节创建新图形。例如，可以先用 COPY及ROTATE命令把图形细节拷贝到新位置并调整方向，然后利用
5.8.3绘制三视图
本章大纲
5.1绘制复杂图形的一般步骤 5.2绘制复杂圆弧连接 5.3用OFFSET及TRIM命令快速作图 5.4画具有均布几何特征的复杂图形 5.5绘制倾斜图形的技巧 5.6利用已有图形生成新图形 5.7绘制组合体视图及剖视图 5.8上机练习 5.9习题
5.1 绘制复杂图形的一般步骤
平面图形是由直线、圆、圆弧、多边形等图形元素组成的，作图
6 利用OFFSET及TRIM命令绘制图形C，如下图左图所示。再依次绘制பைடு நூலகம்形D 、E，如下图右图所示。
7 绘制两条定位线F、G，如下图左图所示。用CIRCLE、OFFSET及TRIM命 令绘制图形H，如下图右图所示。
练习2：绘制如下图所示的图形。
主要作图步骤如下图所示。
5.2 绘制复杂圆弧连接
练习4：绘制如下图所示的图形。
主要作图步骤如下图所示。
5.3用OFFSET及TRIM命令快速作图
如果要绘制下图所示的图形，用户可采取两种作图方式。一种是用LINE命 令将图中的每条线准确地绘制出来，这种作图方法往往效率较低。实际作 图时，常用OFFSET和TRIM命令来构建图形。采用此法绘图的主要步骤如 下。 （1）绘制作图基准线。 （2）用OFFSET命令平移基准线创建新的图形实体，然后用TRIM命令剪掉多 余线条形成精确图形。 这种作图方法有一个显著的优点：仅反复使用两个命令就可完成几乎90% 的工作。下面通过绘制下图所示的图形来演示此法。 练习5：利用LINE、OFFSET及TRIM等命令绘制下图所示的图形。
