Pt100热电阻的三种接线方式
PT100热电阻温度变送器接线
PT100热电阻温度变送器接线
目前热电阻的引线主要有三种方式
1、二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合
2、三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的较常用的[1]。
3、四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。
可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。
热电阻采用三线制接法。
采用三线制是为了消除连接导线电阻引起的测量误差。
这是因为测量热电阻的电路一般是不平衡电桥。
热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。
采用三
线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。

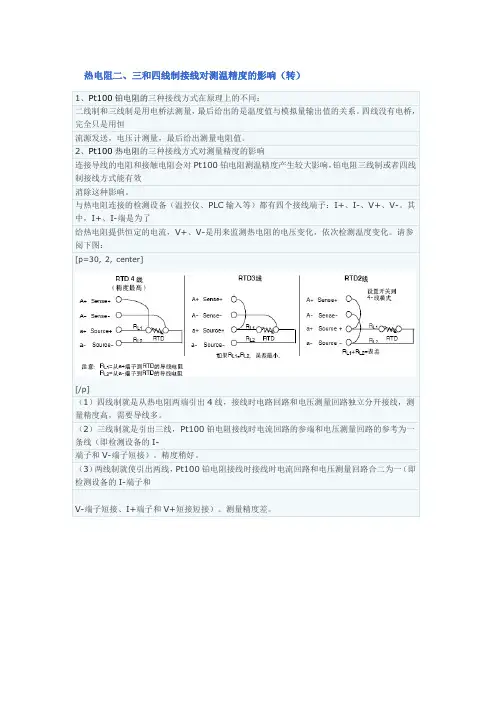

热电阻二、三和四线制接线对测温精度的影响
1、Pt100铂电阻的三种接线方式在原理上的不同：
二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。四线没有电桥，完全只是用恒
流源发送，电压计测量，最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响
连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效
（2）三线制就是引出三线，Pt100铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-
端子和V-端子短接）。精度稍好。
（3）两线制就使引出两线，Pt100铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和
V-端子短接、I+端子和V+短接短接）。测量精度差。
消除这种影响。
与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。其中，I+、I-端是为了
给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。请参阅就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

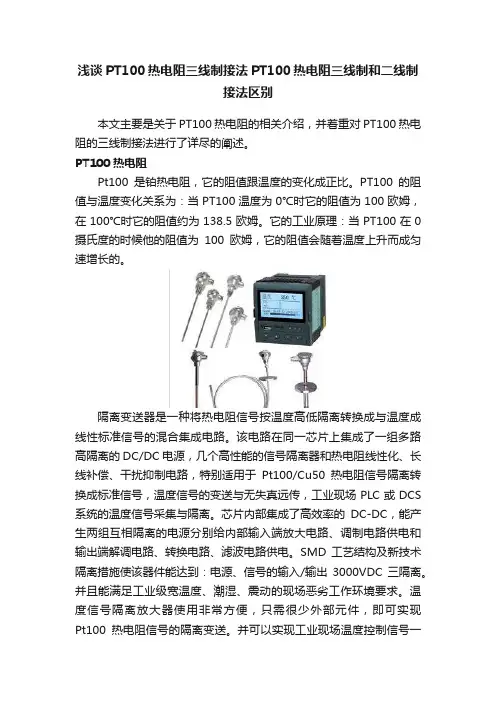

浅谈PT100热电阻三线制接法PT100热电阻三线制和二线制接法区别
浅谈PT100热电阻三线制接法PT100热电阻三线制和二线制接法区别本文主要是关于PT100热电阻的相关介绍，并着重对PT100热电阻的三线制接法进行了详尽的阐述。
PT100热电阻Pt100是铂热电阻，它的阻值跟温度的变化成正比。
PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。
隔离变送器是一种将热电阻信号按温度高低隔离转换成与温度成线性标准信号的混合集成电路。
该电路在同一芯片上集成了一组多路高隔离的DC/DC电源，几个高性能的信号隔离器和热电阻线性化、长线补偿、干扰抑制电路，特别适用于Pt100/Cu50热电阻信号隔离转换成标准信号，温度信号的变送与无失真远传，工业现场PLC或DCS 系统的温度信号采集与隔离。
芯片内部集成了高效率的DC-DC，能产生两组互相隔离的电源分别给内部输入端放大电路、调制电路供电和输出端解调电路、转换电路、滤波电路供电。
SMD工艺结构及新技术隔离措施使该器件能达到：电源、信号的输入/输出3000VDC三隔离。
并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。
温度信号隔离放大器使用非常方便，只需很少外部元件，即可实现Pt100热电阻信号的隔离变送。
并可以实现工业现场温度控制信号一进两出、一进四出的功能。
技术参数三线、四线或两线 Pt100/Cu50热电阻信号直接输入精度、线性度误差等级： 0.2级（相对温度）内置线性化处理和长线补偿电路电源、信号：输入/输出 3000VDC三隔离辅助电源：5V、12V、15V或24V直流单电源供电国际标准信号输出：4-20mA/0-5V/0-10V等低成本、超小体积，使用方便，可靠性高标准 SIP12/DIP24符合UL94V-0阻燃封装工业级温度范围： - 40 - + 85 ℃型号指南温度信号隔离、采集及变换工业现场高精度温度测量热电阻信号隔离与温度控制地线干扰抑制温度传感器信号转换成标准信号油温测量与报警信号远程无失真传输电力监控、医疗设备温度控制隔离安全栅浅谈PT100热电阻三线制接法Pt100就是说它的阻值在 0 度时为 100 欧姆，PT100 温度传感器是一种以铂（Pt）作成的电阻式温度传感器，属于正电阻系数，其电阻和温度变化的关系式如下：R=Ro（1+αT） Pt100 温度传感器的主要技术参数如下：测量范围： -200℃～+850℃；允许偏差值△℃： A 级± （0.15＋0.002│t│），B 级±（0.30＋0.005│t│）；热响应时间《30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

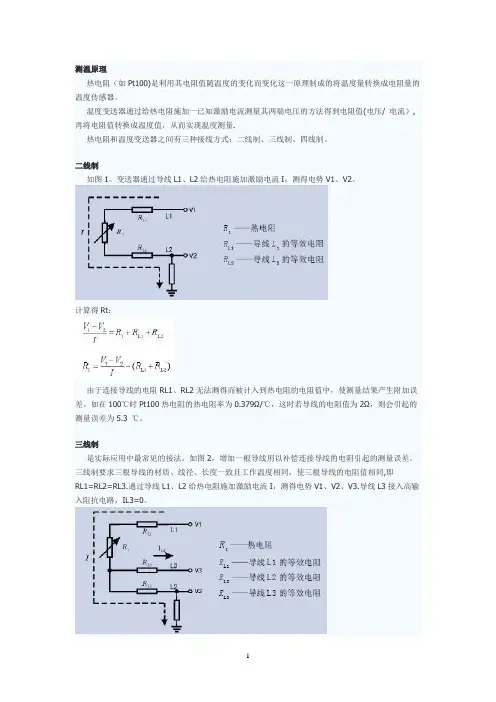

PT100接线原理
测温原理
热电阻（如Pt100)是利用其电阻值随温度的变化而变化这一原理制成的将温度量转换成电阻量的温度传感器。
温度变送器通过给热电阻施加一已知激励电流测量其两端电压的方法得到电阻值(电压/ 电流）,再将电阻值转换成温度值，从而实现温度测量.
热电阻和温度变送器之间有三种接线方式：二线制、三线制、四线制。
二线制
如图1。
变送器通过导线L1、L2给热电阻施加激励电流I，测得电势V1、V2。
计算得Rt：
由于连接导线的电阻RL1、RL2无法测得而被计入到热电阻的电阻值中，使测量结果产生附加误差。
如在100℃时Pt100热电阻的热电阻率为0.379Ω/℃，这时若导线的电阻值为2Ω，则会引起的测量误差为5.3 ℃。
三线制
是实际应用中最常见的接法。
如图2，增加一根导线用以补偿连接导线的电阻引起的测量误差。
三线制要求三根导线的材质、线径、长度一致且工作温度相同，使三根导线的电阻值相同,即
RL1=RL2=RL3.通过导线L1、L2给热电阻施加激励电流I，测得电势V1、V2、V3.导线L3接入高输入阻抗电路，IL3=0。
热电阻的阻值Rt:
由此可得三线制接法可补偿连接导线的电阻引起的测量误差。
四线制
是热电阻测温理想的接线方式。
如图3，通过导线L1、L2给热电阻施加激励电流I,测得电势V3、V4。
导线L3、L4接入高输入阻抗电路，IL3=0,IL4=0,因此V4—V3等于热电阻两端电压。
热电阻的电阻值：
由此可得,四线制测量方式不受连接导线的电阻的影响。
Pt100热电阻两线制、三线制和四线制接线对测温精度地影响
[图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。
精度稍好。
（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。
测量精度差。
文档铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan |时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得 | 浏览:158次 ]摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。
文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。
0 引言PT100(铂热电阻) 温度传感器具有精度高、测温范围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。
用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。
Pt100热电阻的三种接线方式
Pt100热电阻的三种接线方式WZP-17□Y-□-L-□-□-(-50℃～120℃)WZP-27□Y-□-L-□-□-(-50℃～120℃)WZP-27□Y-□-L-□-□-(-50℃～120℃)-M12×1分度号：Pt100、Pt1000规格：φ6、φ5、φ4、φ3，管长L=30～300mm，引出线为三线制或四线制 精度：B、A、1/3B～1/10B温度范围：-100～120℃材料：不锈钢;接插件为螺纹锁紧航空插头，耐热温度120℃WZP-27□Y-□-L/L1-□-□-(-50℃～500℃)分度号：Pt100规格：φ6、φ5，管长L=30～300mm，引出线为三线制或四线制 精度：B、A、1/3B～1/10B温度范围：-100～500材料：不锈钢;接插件为螺纹锁紧航空插头，耐热温度120℃外加焊接护套型WZPT-27□Y-□-L-□□-(-50～120℃)-M12×1分度号：Pt100规格：φ6、φ5，管长L=30～300mm，引出线为三线制或四线制精度：B、A、1/3B～1/10B温度范围：-100～120℃材料：不锈钢;接插件为钢球锁紧航空插头，耐热温度120℃1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备(温控仪、PLC输入等)都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：(1)四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
Pt100热电阻的三种接线方式
Pt100热电阻的三种接线方式发布时间：10-08-05 来源：点击量：2596 字段选择：大中小WZP-17□Y-□-L-□-□-(-50℃～120℃)WZP-27□Y-□-L-□-□-(-50℃～120℃)WZP-27□Y-□-L-□-□-(-50℃～120℃)-M12×1分度号：Pt100、Pt1000规格：φ6、φ5、φ4、φ3，管长L=30～300mm，引出线为三线制或四线制精度：B、A、1/3B～1/10B温度范围：-100～120℃材料：不锈钢;接插件为螺纹锁紧航空插头，耐热温度120℃WZP-27□Y-□-L/L1-□-□-(-50℃～500℃)分度号：Pt100规格：φ6、φ5，管长L=30～300mm，引出线为三线制或四线制精度：B、A、1/3B～1/10B温度范围：-100～500材料：不锈钢;接插件为螺纹锁紧航空插头，耐热温度120℃外加焊接护套型WZPT-27□Y-□-L-□□-(-50～120℃)-M12×1分度号：Pt100规格：φ6、φ5，管长L=30～300mm，引出线为三线制或四线制精度：B、A、1/3B～1/10B温度范围：-100～120℃材料：不锈钢;接插件为钢球锁紧航空插头，耐热温度120℃1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备(温控仪、PLC输入等)都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：(1)四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
三线制pt100接线原理
三线制pt100接线原理三线制PT100接线原理PT100是一种常见的温度传感器，广泛应用于工业自动化领域。
它的接线方式有多种，其中最常见的是三线制接线方式。
本文将详细介绍三线制PT100的接线原理及其工作原理。
一、三线制PT100的接线原理三线制PT100的接线原理是基于电压补偿的原理。
它由一个测量电阻和两个补偿电阻组成。
其中测量电阻为PT100，根据温度变化而变化；两个补偿电阻分别为R1和R2，其电阻值与测量电阻的变化成反比。
三线制PT100的接线方式如下：1. 将PT100的两个引脚分别接到电源的正负极上，形成一个电路。
2. 将R1和R2的一个引脚接到电源的负极上，另一个引脚接到PT100的一端。
3. 将R1和R2的另一个引脚分别接到一个多用途模拟开关上，该开关有两个输出端A和B。
4. 将PT100的另一端接到多用途模拟开关的输入端。
在此接线方式下，当温度变化时，PT100的电阻值会发生变化。
由于R1和R2与PT100成反比关系，所以它们的电阻值会相应变化。
多用途模拟开关会根据R1和R2的电阻值的变化来调整输出端A 和B之间的电压差，从而实现对温度的测量。
二、三线制PT100的工作原理三线制PT100的工作原理基于电阻的温度特性。
PT100是一种铂电阻，它的电阻值会随着温度的变化而变化。
具体而言，当温度升高时，PT100的电阻值也会升高；当温度降低时，PT100的电阻值也会降低。
根据铂电阻的温度特性，制造商会为PT100设置一个标准电阻-温度关系表。
该表将不同温度下PT100的电阻值进行了精确的测量和记录。
在实际应用中，我们可以通过查表或使用特定的算法来将PT100的电阻值转换为相应的温度值。
三、三线制PT100的优势相比于其他接线方式，三线制PT100具有以下优势：1. 可以有效消除电缆电阻对测量结果的影响。
由于测量电阻和补偿电阻位于同一电路中，电缆电阻的变化不会对测量结果产生影响。
2. 可以提供更精确的测量结果。
PT100铂电阻三种接线方式的区别
PT100铂电阻三种接线方式的区别
铂电阻三种接线方式分别为：两线制、三线制、四线制两线制
两线制接法的铂电阻，输出阻值为铂电阻的阻值与连接导线电阻值之和，由于导线电阻带来的附加误差使实际测量值偏高，故用两线制处理方法适用于测量精度要求不高的场合，并且导线的长度不宜过长。
三线制：
采用三线制处理方法的铂电阻，要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般用不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，如果电桥桥路平衡，通过计算可得知导线电阻的变化对测量结果不会有任何影响，如此便消除了测量中导线线路上的电阻所带来的测量误差。
全等臂电桥，才能完全消除导线电阻的影响。
但分析可见，采用三线制会虽不能像全等臂电桥一样完全消除导线电阻的影响，但是却极大程度的减小了导线电阻带来的附加误差，得到的阻值更加准确。
故工业上一般都采用三线制接法。
四线制：
四线制铂电阻测量方法，是用两条附加测试线提供恒定电流，另两条测试线测量铂电阻的电压降，只要电压表输入阻抗足够高，电流几乎不会流过电压表，这样就可以精确测量到铂电阻上的压降，可通过计算得出电阻值。
在精度要求高或者测量电阻数值非常小时，可采用四线制接法来消除导线的电阻带来的测量误差。
PT100温度传感器的接线方法
Pt100接线方法三线（红、兰、黑）Pt(100)型铂电阻与祖发控温仪的连接方法：1、将红线与祖发控温仪的热电偶接线端正极连接，同时将祖发控温仪的第三根引出线也并在一起；2、将兰、黑线并在一起与祖发控温仪热电偶接线端的负极连接即可！3、购买三线（红、兰、黑）Pt（100）型铂电阻时，要测量红线与兰、黑线间电阻为100欧姆左右，兰、黑线间无电阻；如果三线之间无阻值，则该铂电阻为损坏！Pt100,就是说它的阻值在0度时为100欧姆，PT100温度传感器是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A级±（0.15＋0.002│t│），B级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。
另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
PT100温度传感器三根芯线的接法PT100铂电阻传感器有三条引线,可用A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：A与B或C之间的阻值常温下在110欧左右,B与C之间为0欧,B与C 在内部是直通的,原则上B与C没什么区别。
仪表上接传感器的固定端子有三个：A线接在仪表上接传感器的一个固定的端子.B和C接在仪表上的另外两个固定端子，B和C线的位置可以互换,但都得接上。
如果中间接有加长线,三条导线的规格和长度要相同。
热电阻的3线和4线接法：是采用2线、3线、4线，主要由使（选）用的二次仪表来决定。
一般显示仪表提供三线接法，PT100一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。
一般PLC为四线，每端出两颗线，两颗接PLC输出恒流源，PLC通过另两颗测量PT100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本PT100温度传感器产品特征1、不锈钢套管封装，经久耐用2、活动螺丝固定，使用方便3、按照国际IEC751国际标准制造，即插即用4、多种探头尺寸可选、适应面广5、高精度、高稳定、高灵敏6、外形小巧，经济实用产品货期：现货供应，特大批量请提前通知。
热电阻pt100三线制接法
热电阻pt100三线制接法
热电阻PT100是一种常用的温度传感器，广泛应用于工业控制和自动化领域。
它的三线制接法是一种常见的连接方式，能够提高测量的准确性和稳定性。
在热电阻PT100的三线制接法中，传感器的引线分为三根，分别是测量线、补偿线和电源线。
测量线是连接传感器和测量仪表的线路，负责传递温度信号。
补偿线则用来补偿测量线的电阻对测量结果的影响，起到抵消误差的作用。
电源线则为传感器供电。
三线制接法相对于两线制接法来说，能够更好地消除导线电阻对测量结果的影响，提高测量的准确性。
在传感器到测量仪表的信号线中，通过引入补偿线，可以使得测量仪表测量到的电阻值减少。
这是因为补偿线与测量线的电阻值相等，但是由于补偿线没有传递温度信号，所以不会对测量结果产生影响。
在实际应用中，我们需要根据具体的测量环境和要求来选择合适的接法。
如果测量线较长或者环境干扰较大，那么三线制接法可以更好地提高测量的稳定性和准确性。
而在一些测量要求不高或者环境干扰较小的情况下，两线制接法也是可以使用的。
除了三线制接法，热电阻PT100还有其他常见的接法方式，如两线制接法和四线制接法。
两线制接法简单方便，适用于一些要求不高的场合。
四线制接法则更为精确，可以消除导线电阻对测量结果的
影响，适用于对测量精度要求较高的场合。
总的来说，热电阻PT100的三线制接法是一种常见且有效的连接方式，能够提高测量的准确性和稳定性。
在实际应用中，我们需要根据具体的测量环境和要求来选择合适的接法方式，以确保测量结果的准确性。
PT 温度传感器三根芯线的接法
PT100温度传感器三根芯线的接法
PT100铂电阻传感器有三条引线,可用A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：A与B或C之间的阻值常温下在110欧左右,B与C之间为0欧,B与C在内部是直通的,原则上B与C没什么区别. 仪表上接传感器的固定端子有三个：A线接在仪表上接传感器的一个固定的端子.B和C接在仪表上的另外两个固定端子，B和C线的位置可以互换,但都得接上。
如果中间接有加长线,三条导线的规格和长度要相同。
热电阻的3线和4线接法：是采用2线、3线、4线，主要由使（选）用的二次仪表来决定。
一般显示仪表提供三线接法，PT100一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。
一般PLC为四线，每端出两颗线，两颗接PLC输出恒流源，PLC通过另两颗测量PT100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用
法要考虑精度要求和成本
PT100温度传感器采用三线式接法的原因：
PT100温度传感器0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。
由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用三线式接法可消除引线线路电阻带来的测量误差，原理如下：
PT100引出的三根导线截面积和长度均相同(即r1=r2=r3)，测量铂电阻的电路一般是不平衡电桥，铂电阻(Rpt100)作为电桥的一个桥臂电阻，将导线一根(r1)接到电桥的电源端，其余两根(r2、r3)分别接到铂电阻所在的桥臂及与其相邻的桥臂上，这样两桥臂都引入了相同阻值的引线电阻，电桥处于平衡状态，引线线电阻的变化对测量结果没有任何影响。
pt100热电阻接线
PtIOO 热电阻两线制、三线制和四线制接线对测温精度的影响 1、 PtIOO 热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、 PtIOO 热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对 PtIOO 铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备 （温控仪、PLC 输入等）都有四个接线端子：1+、I-、V+、V-。
其中，1+、I-端是为了给热电阻提供恒定的电流， V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图： （1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
⑵三线制就是引出三线， PtIOOB 铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。
精度稍好。
（3）两线制就使引出两线，PtIOOB 铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。
测量精度差。
模块中A 、B 两个端子是用来接收电压信号的，一般是毫伏级电压信号。
出端子，工作时由采集模块输出一个恒定的电流信号。
这样在热电阻 C 端是一个电流输 C 、B 端会流过一个恒定的电流，当温度变化时，热电阻的阻值变化，这样， A 、B 端的电压信号就随着温度的变化而线性变化。
达到测温的目的。
RTC 4 结(Ml 嵐地iLA 冃屮从*廉厂密可口生£七M R从亠期F *肝C 的鼻岐屯甩A- Swia*a- Scurce吐整开工曲R_i-hRi_2=i^S其实有两线制、三线制、四线制三种，如上图中，A\B\C三点好比另个图中的3、2、1三点及另个图中的兰、绿、黄这样子，简单的接线把蓝绿黄对应A、B、C或3、2、1接起来就0K 了，当然如果你的变送器只有两个接线端子，你只需要把蓝绿线接进去就行了。
PT100接线方式
PT100接线方式
Pt100,就是说它的阻值在0度时为100欧姆，PT100温度传感器是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100温度传感器的主要技术参数如下：
测量范围：-200℃～+850℃；允许偏差值△℃：A级±（0.15＋0.002│t│）， B级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。
另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
PT100温度传感器三根芯线的接法
PT100铂电阻传感器有三条引线,可用A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：
A与B或C之间的阻值常温下在110欧左右,B与C之间为0欧,B与C在内部是直通的,原则上B与C没什么区别.
仪表上接传感器的固定端子有三个：A线接在仪表上接传感器的一个固定的端子.B和C接在仪表上的另外两个固定端子，B和C线的位置可以互换,但都得接上，。
如果中间接有加长线,三条导线的规格和长度要相
同。
热电阻的3线和4线接法：是采用2线、3线、4线，主要由使（选）用的二次仪表来决定。
一般显示仪表提供三线接法，PT100一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。
一般PLC为四线，每端出两颗线，两颗接PLC输出恒流源，PLC通过另两颗测量PT100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。
pt100热电阻三线制原理
pt100热电阻三线制原理
热电阻是一种测量温度的传感器，常用的类型之一是PT100
热电阻。
PT100热电阻是基于铂电阻特性工作的，其电阻值随
温度的变化而变化。
为了准确地测量温度，通常需要使用三线制连接方式。
三线制连接方式是通过三条导线来连接PT100热电阻和测量
设备。
其中两条导线用于传递电流，一条导线用于测量电阻的电压。
三条导线的接线方式如下：
- 第一条导线连接PT100热电阻的一端，同时连接一个稳定的
电流源。
- 第二条导线连接PT100热电阻的另一端，同时连接一个电压表。
- 第三条导线连接电流源和电压表的公共接地点。
工作原理是这样的：电流从第一条导线流过PT100热电阻，
根据热电阻的电阻值，会有一定的电压降落在第二条导线上。
电压表用于测量这个电压值，进而确定PT100热电阻的电阻值，从而推导出温度值。
由于使用了三线制连接方式，可以有效地减小由于导线电阻造成的误差。
其中一条导线用于电流供应，不产生测量误差；第二条导线用于测量电阻的电压，准确测量了PT100热电阻的
电阻值；第三条导线用于公共接地，保证了信号的地参考一致。
总结来说，PT100热电阻三线制原理是利用三条导线完成电流
供应和电压测量，通过测量电阻值来间接确定温度值。
这种连接方式可以提高测量的准确性，并减小由于导线电阻带来的误差。
pt100规格说明(3篇)
第1篇一、概述PT100热电阻是一种广泛应用于工业、科研、医疗等领域的温度传感器。
它具有精度高、稳定性好、线性度好、响应速度快等优点。
本说明书旨在详细介绍PT100热电阻的规格、技术参数、应用范围以及注意事项。
二、产品规格1. 型号：PT1002. 测量范围：-200℃～+850℃3. 分度号：B4. 精度等级：0.05、0.1、0.15、0.2、0.35、0.5、1级5. 接线方式：二线制、三线制、四线制6. 保护管材质：不锈钢、铜、铝等7. 保护管直径：φ8～φ508. 防护等级：IP65、IP67、IP68等9. 输出信号：毫伏级、电压信号、电流信号等10. 环境温度：-40℃～+85℃11. 相对湿度：≤95%12. 长度：可根据客户需求定制三、技术参数1. 热电阻特性PT100热电阻在0℃时的电阻值为100Ω，其电阻值随温度变化的特性如下：温度（℃） | 电阻值（Ω）------------|-------------200 | 8.314-100 | 12.528-50 | 18.9660 | 100.0050 | 138.49100 | 176.8150 | 215.1200 | 253.5250 | 291.9300 | 330.3350 | 368.7400 | 407.2450 | 445.6500 | 484.1550 | 512.5600 | 540.9650 | 569.3700 | 598.7750 | 628.1800 | 657.5850 | 687.02. 线性度PT100热电阻的线性度非常好，满足工业、科研等领域对温度测量的要求。
3. 稳定性PT100热电阻的稳定性较好，长期使用后电阻值变化小于±0.1Ω。
4. 时间常数PT100热电阻的时间常数约为10秒，满足大多数温度测量的要求。
5. 环境影响PT100热电阻在温度、湿度、振动等环境因素的影响下，电阻值变化小于±0.5Ω。
pt100热电阻使用方法
pt100热电阻使用方法简介：热电阻是利用物质在温度变化时，其电阻随着发生变化，当阻值发生变化时，工作仪表显示出阻值所对应的温度值。
Pt100热电阻，是一种以铂(Pt)做成的电阻式温度传感器。
本文介绍了Pt100热电阻的安装，接线，及常见故障处理。
1、热电阻的安装方式管道上热电阻的安装有4种形式：垂直管道安装形式、倾斜管道安装形式、弯曲管道安装形式、法兰安装形式。
2、热电阻的接线热电阻有三条引线,颜色为红、绿、绿。
红线与任一绿线之间的阻值常温下在 110 欧左右,两根绿线之间的阻值为0欧,两根绿线在内部是直通的,原则上没什么区别。
红线接在温度变送器3端子，绿线分别接在4,5端子。
两根白线的位置可以互换,但为保证精度，都要接上。
5、6端子分别接24V直流的24V-与24V+，并传送4-20mA 电流给显示仪表。
3、常见故障1,数显仪表显示值比实际值偏低或示值不稳定。
检查热电阻接线端子处是否有金属屑、灰尘、水或热电阻短路。
2，数显仪表显示值无限大。
检查热电阻是否断路3，数显仪表显示下限值。
检查热电阻是否短路或接线是否正确。
4、热电阻故障应急处置两根绿线断路，则更换新的热电阻。
为了缩短故障处理时间，若红线与其中一根绿线有正常的电阻信号，可临时在温变器处连接两根封线，连接2根本该导通的端子上，临时以两线制代替三线制接法，待不影响生产的间歇时间再更换热电阻。
附：热电阻根据阻值粗算温度方法：PT100热电阻，即阻值100欧姆时，对应温度为0℃。
温度每上升10℃，阻值增加4欧姆。
这个很实用，建议掌握该粗算法。
pt100的引线办法及丈量电路
pt100的引线办法及丈量电路
一、引线办法
(一)两线制
在热电阻感温元件的两头各连一根导线，该办法配线简略，设备费用低，但要带进引线电阻的附加过错，不适用于高精度测温场合运用，且运用时引线及导线不宜过长。
(二)三线制
在热电阻感温元件的一段联接两根引线，另一端联接一根引线，在工业查看中运用最广，且在测温计划窄或导线长，导线途中温度易发作改动的场合有必要思考选用三线制。
(三)四线制
在感温元件的两头各连两根引线，用于高精度丈量。
二、丈量电路
(一)两线制
热电阻两引线电阻RW和热电阻Rt一同构成电桥丈量臂，引线电阻RW因沿线环境温度改动致使的阻值改动量
2△RW和因被测温度改动致使热电阻Rt的增量值△Rt一同变成有用信号被改换成丈量信号，然后影响温度丈量精度。
(二)三线制
(三)四线制
该引线办法不只能够消除内引线电阻的影响，并且在联接导线阻值相一同，可消除该电阻的影响，并且在联接导线阻值相一同，可消除该电阻的影响，还能够经过CPU守时操控继电器的一对触点C和D的通断，改动丈量热电阻的电流方向，消除丈量进程中的寄生电势影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Pt100热电阻的三种接线方式
发布时间：10-08-05 来源：点击量：2596 字段选择：大中小
WZP-17□Y-□-L-□-□-(-50℃～120℃)
WZP-27□Y-□-L-□-□-(-50℃～120℃)
WZP-27□Y-□-L-□-□-(-50℃～120℃)-M12×1
分度号：Pt100、Pt1000
规格：φ6、φ5、φ4、φ3，管长L=30～300mm，引出线为三线制或四线制精度：B、A、1/3B～1/10B
温度范围：-100～120℃
材料：不锈钢;接插件为螺纹锁紧航空插头，耐热温度120℃
WZP-27□Y-□-L/L1-□-□-(-50℃～500℃)
分度号：Pt100
规格：φ6、φ5，管长L=30～300mm，引出线为三线制或四线制
精度：B、A、1/3B～1/10B
温度范围：-100～500
材料：不锈钢;接插件为螺纹锁紧航空插头，耐热温度120℃
外加焊接护套型WZPT-27□Y-□-L-□□-(-50～120℃)-M12×1
分度号：Pt100
规格：φ6、φ5，管长L=30～300mm，引出线为三线制或四线制
精度：B、A、1/3B～1/10B
温度范围：-100～120℃
材料：不锈钢;接插件为钢球锁紧航空插头，耐热温度120℃
1、Pt100热电阻的三种接线方式在原理上的不同：
二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响
连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备(温控仪、PLC输入等)都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测
温度变化。
请参阅下图：
(1)四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
(2)三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线(即检测设备的I-端
子和V-端子短接)。
精度稍好。
(3)两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一(即检测设备的I-端子和V-端子短接、I+端子和V+短接短接)。
测量精度差。
