24
第四节 制动时汽车的方向稳定性
和汽车制动性有关 的主动安全系统
一、ABS系统
ABS系统 EBD系统
左侧:地面附着力随汽车 制动力矩的增加,能提供 足够的地面制动力,此时 的侧向力系数也较大,具 有足够的抗侧滑能力,— 稳定区。
右侧:随制动力矩的增大,地面制动力减小,抱死侧滑。 25
第四节 制动时汽车的方向稳定性
第四节 制动时汽车的方向稳定性

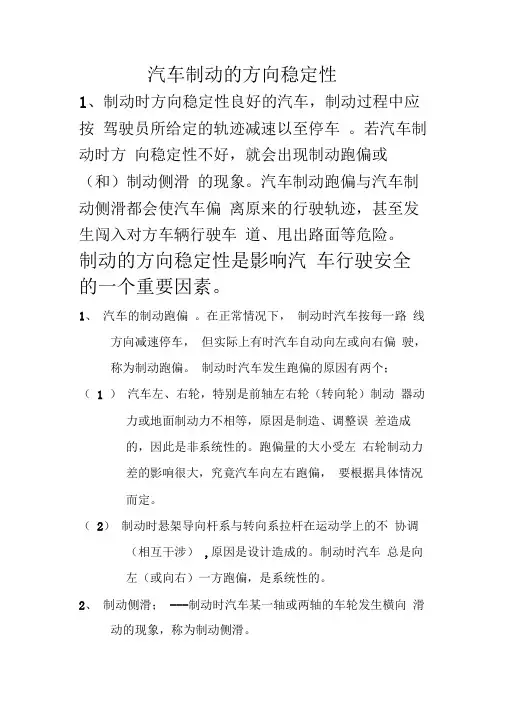

制动时汽车的方向稳定性:一般指汽车在制动过程中维 持直线行驶或按预定弯道行驶的能力。
汽车制动时方向稳定性差的三种表现: • 制动跑偏:制动时汽车自动向左或向右偏驶。 • 制动侧滑:制动时汽车的某一轴或两轴发生横向移动。 • 前轮失去转向能力:弯道制动时汽车不再按原来的弯道行 驶而沿弯道切线方向驶出;直线行驶制动时,虽然转动转向 盘但汽车仍按直线方向行驶。
6
第四节 制动时汽车的方向稳定性
一、汽车的制动跑偏
原因之一: 1.左右车轮制动力不相等
Fμl Fμr 或 F l F r
制动力不相等度
ΔFμb
Fμb Fμl Fμb
100%
我国GB7258-2004规定,前轴的不相等度不应大 于20%,后轴不应大于24%。
思考:前轮的制动力不相等度大容易导致跑偏,还是
地面的摩擦力不同。在制动时,如果施加在4个车轮 上的制动器制动力相同,则容易产生打滑、倾斜和 侧翻等现象。
作用:在汽车制动的瞬间,高速计算出4个轮胎由于
附着不同而导致的摩擦力数值,然后调整制动装置, 使其按照设定的程序在运动中高速调整,达到制动 力和摩擦力(牵引力)的匹配,保证车辆的平稳和 安全。—ABS的辅助装置,提高ABS的功效。
当于转向纵拉杆输出了一个
运动,前轮随之转动。
11
这种原因导致的制动跑偏,相对于设计而言, 其方向是固定的。这不是改进制造工艺或者提 高维护保养水平能解决的。
12
第四节 制动时汽车的方向稳定性
二、制动时后轴侧滑与前轴转向能力的丧失
由试验和理论分析得知: • 制动时,若后轴车轮比前轴车轮先抱死拖滑,就可能发 生后轴侧滑(不稳定的、危险工况); • 若前、后轴车轮同时抱死或前轴车轮先抱死,后轴再抱 死或不抱死,则能防止后轴侧滑,不过前轴抱死后将失去 转向能力。
3.前轮抱死或后轮抱死时汽车纵轴线转过的角度
试验条件
试验是在一条一侧有2.5%横向坡的平直混凝土路面 上进行。
为了降低附着系数,使之容易发生侧滑,在地面上 洒了水。
试验用轿车有调节各个车轮制动器液压的装置,以 控制每根车轴的制动力,达到改变前后车轮抱死拖滑次 序的目的,调节装置甚至可使车轮制动器液压为零。
3
第四节 制动时汽车的方向稳定性
跑偏
侧滑
4
第四节 制动时汽车的方向稳定性
制动跑偏、侧滑、失去转向能力之间的联系:
跑偏和侧滑是有联系的:严重的跑偏有时会引起后轴 侧滑,容易侧滑的汽车也加剧跑偏的趋势。 失去转向能力和后轴侧滑也是有联系的:一般汽车如 后轴不会侧滑,前轮就可能失去转向能力;后轴侧滑, 前轮常仍有转向能力。 制动跑偏、侧滑、失去转向能力是造成交通事故的重 要原因。在侧滑事故中,发现有50%是由制动引起的。
下面通过理论分析和直线行驶制动试验来证实上述结论。
13
回顾
14
15
第四节 制动时汽车的方向稳定性
二、制动时后轴侧滑与前轴转向能力的丧失
FXb1
FY1 0
受到向右的侧 向干扰
FXb2
1.前轮抱死拖滑
uA
FXb1
前轮抱死时,Fj的 方向与前轴侧滑的方
A Fj(离心力)
C
向相反,Fj能阻止或 减小前轴侧滑,汽车
处于稳定状态。
uB
FXb2
FY2
B
O
16
第四节 制动时汽车的方向稳定性
2.后轮抱死拖滑
FXb1
uA
FXb1
FY1
o
A
F FXb2 j
FY2≈0
C uB
B
侧向干扰
FXb2
后轮抱死时,Fj与后 轴侧滑方向一致,惯性 力加剧后轴侧滑,后轴 侧滑又加剧惯性力,汽 车将急剧转动,处于不 稳定状态。
17
第四节 制动时汽车的方向稳定性
最好是具有ABS,前后轮都处于滚动状态,能确保最高的制动 效能和最好的方向稳定性,不发生侧滑、不失去转向;
然后是前后轮同时抱死,能实现很高的制动效能和较好的方 向稳定性,不发生侧滑、但失去转向;
在无法确保前后轮同时抱死时,力争前轮先抱死,这样制动 效能较差,会失去转向,但不会发生侧滑;
最不利的就是后轮先抱死,制动效能较差,虽然不会失去转 向,但会发生非常危险的侧滑。
湿路面上的制动距离要长(S干= 70% S湿)—制动时间长。
干燥路面上,汽车纵轴转角比湿路面上要小。
同样的时间内,干、湿路面上的汽车纵轴转角相差不多。
在低附着系数路面上制动时,侧滑程度的增加主要是由于
制动时间增加的缘故。
21
第四节 制动时汽车的方向稳定性
(4)试验的总结
1)制动过程中,如果只有前轮抱死或前轮先抱死拖滑, 汽车基本上沿直线向前行驶,汽车处于稳定状态,但丧失 转向能力;
思考题
1.简述制动时汽车跑偏的两个主要原因。 2.根据受力情况分析汽车后轮抱死拖滑时的 运动情况。 3.简述ABS和EBD系统的工作原理。
31
第四节 制动时汽车的方向稳定性
本节内容结束
下一节
32
2)若后轮比前轮提前一定时间先抱死拖滑,且车速超过 某一数值,汽车在轻微的侧向力作用下就会发生侧滑,路 面越滑、制动距离和制动时间越长,后轴侧滑越剧烈。
(另外注意,跑偏与车轮抱死无关。) 1.左右车轮制动力不相等 2.悬架导向杆系与转向系拉杆在运动学上不协调
22
第四节 制动时汽车的方向稳定性
弯道行驶条件下的制动试验
27
第四节 制动时汽车的方向稳定性
一、ABS系统
※ABS的作用: 防止后轮抱死,提高制动时的行驶稳定性; 防止前轮抱死,提高制动时的操纵性; 减少轮胎磨损,减轻驾驶员的紧张程度; 最大可能利用车轮与地面的附着,减少制动
距离。
28
第四节 制动时汽车的方向稳定性
二、EBD系统
由来:如果4只轮胎附着地面的条件不同,4个车轮与
26
第四节 制动时汽车的方向稳定性
一、ABS系统
※理想的制动控制:
车轮滑移率从稳定区进入不稳定区的瞬间,迅速 而适度地减少制动器制动力,使车轮的转动回复 到稳定区域内;
逐渐地增加制动器制动力直至车轮状态再次越过 稳定界限位置,尽量长时间地保持车轮运动于稳 定界限附近的最佳滚动状态。
★制动车轮始终在纵向峰值附着系数最大处附近的 狭小滑移率范围内滚动,既保证了转向操纵和制 动方向的稳定性,又获得最小制动距离。
复习:
第五章 汽车的制动性 制动器的起作用时间
汽车的制动距离
起始的制动速度
踩踏板的速度 制动器的结构
最大制动减速度
附着力
制动效能恒定性
制动器摩擦副材料 制动器结构
盘式优于鼓式
第五章 汽车的制动性
复习:
制动性的 评价指标
制动效能-制动距离、影Baidu Nhomakorabea因素 制动效能恒定性-影响因素 制动时的方向稳定性
第四章 汽车的制动性
18
第四节 制动时汽车的方向稳定性
(1)前轮无制动力而后轮有足够的制动力(曲线A) 或后轮无制动力而前轮有足够的制动力(曲线B)
A:随车速的提高, 侧滑程度剧烈。 B:车速达65km/h时, 纵轴转角也只有 10°,汽车基本按 直线行驶,但前轮 抱死后汽车失去转 向能力,遇障碍时, 需放松制动踏板, 才能绕开行驶。
5
第四节 制动时汽车的方向稳定性
一、汽车的制动跑偏
原因有二:
1.左右车轮,特别是左右转向轮制动力不相等
这种跑偏,相对于设计而言,其方向是不固定的,它是 由于制造误差或使用维修不当造成的,汽车究竟向左或 向右跑偏,要根据具体情况而定。
2.悬架导向杆系与转向系拉杆在运动学上不协调
设计造成的,制动时汽车总是向左或向右一方跑偏。
19
第四节 制动时汽车的方向稳定性
(2)前、后轮都有足够的制动力,但抱死拖滑 的次序和时间间隔不同
前轮比后轮 先抱死拖滑 或后轮比前 轮先抱死且 时间间隔在 0.5s以内,则 汽车基本按 直线行驶, 超过0.5s,后 轴将发生严 重侧滑。
20
第四节 制动时汽车的方向稳定性
(3)起始车速和附着系数的影响
弯道行驶时进行的制动试验也会得到类似结果: 1)只有后轮抱死或后轮提前抱死,在一定车速条件下, 后轴才会发生侧滑; 2)只有前轮抱死或前轮先抱死,因侧向力系数为零,不 能产生任何地面侧向反作用力,汽车无法按原弯道行驶而 沿切线方向驶出,即失去了转向能力。
23
因此,综合考虑制动效能和制动时汽车的方向稳定 性,将制动工况划分成如下四种(不考虑跑偏):
一、ABS系统
※分析:汽车在制动时,将汽车车轮的滑移 率控制在15%~20%之间,这时既可使制动 力系数接近峰值,同时又可以获得较大的侧 向力系数(也就是说,能兼顾相对最大的纵 向制动力和横向抓地力) , 从而使汽车获 得最佳的制动效能和方向稳定性。
※出发点: 用滑移率作为参数,通过调节制动压力来控 制车轮的转速,达到防抱死的目的。
9
第四节 制动时汽车的方向稳定性
注意:此时转向盘锁住对制动跑偏的抑制作用不明显了。 10
第四节 制动时汽车的方向稳定性
2.悬架导向杆系与转向系拉杆在运动学上不协调
当汽车制动时,由于设计不
AA
合理,悬架弹簧变形较大,
导致前轴转角过大,就在转
向节上节臂的球销处,发生
干涉(该点的运动量超过各
杆系球销之间的间隙)。相
应用:大型客车、重型载货汽车、汽车列车 29
第四节 制动时汽车的方向稳定性
小结
1. 理解掌握制动时汽车跑偏的两个主要原因。 2. 能够结合受力图对具体的制动性稳定问题的
原因(如前后轴侧滑的原因分析)等进行理 解。 3. 熟悉和汽车制动性有关的主动安全系统: ABS和EBD系统的作用和原理。
30
第四节 制动时汽车的方向稳定性
后轮制动力不相等度大容易导致跑偏?为什么?
7
第四节 制动时汽车的方向稳定性
FX1l>FX1r 使前轮偏转、汽车跑偏 FY2
FX1l>FX1r形成 转向力矩
FY1
FX1对主销的力矩会 使前轮发生偏转
地面侧向 力形成的
反力矩
FY1将使前轮绕主销偏转, 加剧跑偏
8
第四节 制动时汽车的方向稳定性
注意:此时转向盘锁住对制动跑偏有明显的抑制作用。
