开关电源的反馈控制模式研究
开 关 电 源 反 馈 控 制 原 理 简 介
在原单接电容补偿的地方改接电阻R和电容串联。
Thanks!
- uO
净输入量uD= uN- uP ,反馈信号 使净输入量增大,引入的是正反馈。
净输入量iN= iI- iF,反馈信号 使净输入量减小,引入的是负反馈。
Closed loop gain study 1
开环控制与闭环控制两者区别:
开环控制 没有反馈环节 闭环控制 有反馈环节可以对反馈的结果进行控制产生影响
反馈的概念:
控制系统中,输出量通过适当的检测装置返回到输入端并与输入 量进行比较的过程,就是反馈
反馈类型:
正反馈—加入反馈后,净输入信号比没有引入反馈时增加了,输出幅度增加 。 负反馈—加入反馈后,净输入信号比没有引入反馈时减小了,输出幅度下降
负反馈的功能:
稳定静态工作点;稳定放大倍数;改善输入电阻、输出电阻;扩展通频带。
R2
uI
+ A uO
R1
uI
+ A uO
uI
+ A R
R的接入没有引馈的放 大电路
入反馈
Basic concept of feedback control 4
正反馈与负反馈 + uI uN + + uD uP R1
判断的方法:瞬时极性法
A + - uO
R2
- uF
+
R2
iF + R1 + iN uN uI A iI +
Af=A/1+Af
在深度负反馈条件下,其计算公式近似为:Af=1/F
General methods for compensation 1
电容滞后补偿法
将补偿电容连接在前一级的输出电阻和后一级的输入电阻都比较大的回路

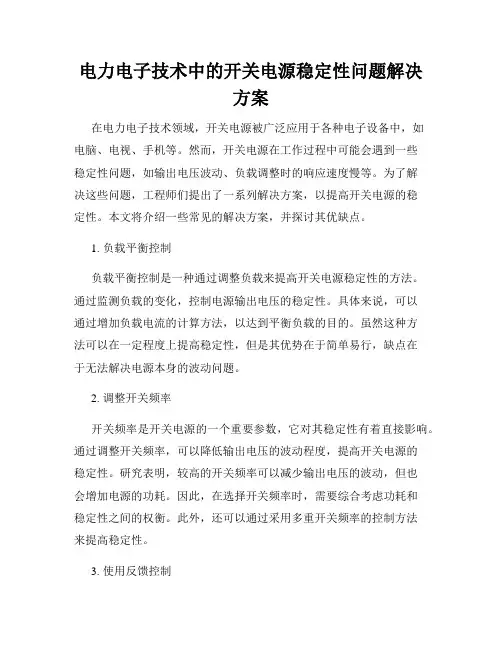

电力电子技术中的开关电源稳定性问题解决方案
电力电子技术中的开关电源稳定性问题解决方案在电力电子技术领域,开关电源被广泛应用于各种电子设备中,如电脑、电视、手机等。
然而,开关电源在工作过程中可能会遇到一些稳定性问题,如输出电压波动、负载调整时的响应速度慢等。
为了解决这些问题,工程师们提出了一系列解决方案,以提高开关电源的稳定性。
本文将介绍一些常见的解决方案,并探讨其优缺点。
1. 负载平衡控制负载平衡控制是一种通过调整负载来提高开关电源稳定性的方法。
通过监测负载的变化,控制电源输出电压的稳定性。
具体来说,可以通过增加负载电流的计算方法,以达到平衡负载的目的。
虽然这种方法可以在一定程度上提高稳定性,但是其优势在于简单易行,缺点在于无法解决电源本身的波动问题。
2. 调整开关频率开关频率是开关电源的一个重要参数,它对其稳定性有着直接影响。
通过调整开关频率,可以降低输出电压的波动程度,提高开关电源的稳定性。
研究表明,较高的开关频率可以减少输出电压的波动,但也会增加电源的功耗。
因此,在选择开关频率时,需要综合考虑功耗和稳定性之间的权衡。
此外,还可以通过采用多重开关频率的控制方法来提高稳定性。
3. 使用反馈控制反馈控制是一种常见且有效的方法,用于提高开关电源的稳定性。
通过采集输出电压、电流等参数,并将其与设定值进行比较,通过调节控制回路来实现对电源的稳定控制。
这种方法可以及时检测并纠正电源输出的偏差,以达到稳定的输出效果。
然而,反馈控制的缺点在于需要较复杂的电路设计,并且容易受到环境干扰。
4. 推嵌式磁控制推嵌式磁控制是一种应用于开关电源的新技术,它可以提高电源的稳定性和效率。
通过在开关电源输入端添加嵌入式磁性元件,可以减少输出电压的波动,并提高稳定性。
这种技术还具有体积小、重量轻等优点。
然而,其缺点在于需要较高的成本投入和复杂的制造工艺。
5. 使用滤波器滤波器是一种常见的用于抑制电源噪声的装置,也可以用来提高开关电源的稳定性。
通过将滤波器连接在电源输出端,可以有效地滤除输出电压中的高频噪声,提供更稳定的输出电压。
开关电源反馈环路设计
开关电源反馈环路设计开关电源是一种将输入直流电压转换为所需输出电压的电源装置。
为了实现稳定可靠的输出电压,开关电源需要建立反馈环路进行控制。
开关电源的反馈环路主要包括内部反馈环路和外部反馈环路。
内部反馈环路是指内部电路中的反馈控制电路,用于控制开关管的导通与截止,以维持输出电压的稳定。
外部反馈环路是指从输出端以回路的形式连接到内部反馈电路,通过比较输出电压与参考电压的差异,产生一个控制信号,用于调整开关电源的开关时间和频率,从而调整输出电压。
设计开关电源的反馈环路时,需要考虑以下几个方面:1.选择合适的参考电压源:参考电压源是反馈环路的重要组成部分,它提供一个稳定的参考电压,用作与输出电压进行比较的基准。
一般可选择使用稳压二极管、参考电压芯片或者精密电位器来作为参考电压源。
2.设计错误放大器:错误放大器是反馈环路中的核心部分,它承担着将输出电压与参考电压进行比较的作用,并产生一个误差信号。
常见的错误放大器有比较器、运算放大器等。
在设计选择错误放大器时,需要考虑它的稳定性、带宽、输入阻抗等因素。
3.设计补偿网络:由于开关电源在转换过程中存在一定的延迟、输出的电压下降等因素,所以需要通过补偿网络来减小这些不稳定因素对输出电压的影响。
常见的补偿网络包括零点补偿网络和极点补偿网络。
零点补偿网络主要通过增加相位较大的零点,来提高系统稳定性;极点补偿网络主要通过增加相位较小的极点,来提高系统的相位裕度。
4.设计输出滤波器:开关电源的输出电压通常包含一定的纹波,需要通过输出滤波器来降低纹波,使输出电压更加稳定。
输出滤波器一般由电感、电容和电阻组成,通过调整它们的数值和组合方式,可以实现对纹波的去除或衰减。
在进行开关电源反馈环路的设计时,还需要进行一系列的仿真和实验,包括频率响应的模拟分析、稳态和动态的性能测试等,以确保设计的反馈环路能够实现对输出电压的稳定控制。
总之,开关电源的反馈环路设计是一项复杂的任务,需要综合考虑电源的性能要求、稳定性要求和实际应用需求等因素,通过选择适当的参考电压源、设计错误放大器、补偿网络和输出滤波器等,来实现对输出电压的稳定控制。
最详细的开关电源反馈回路设计
最详细的开关电源反馈回路设计开关电源是一种常用的电源供应方式,具有高效率和稳定输出电压的特点。
为了确保开关电源能够稳定工作,需要设计合理的反馈回路。
开关电源的反馈回路是一个闭环控制系统,通过对输出电压进行采样,与参考电压进行比较,计算出误差信号,再经过调整和补偿,使得输出电压稳定在设定值。
首先,需要选择合适的反馈控制策略。
常用的反馈控制策略有电压模式控制(Voltage Mode Control)和电流模式控制(Current Mode Control)。
电流模式控制具有更快的动态响应和更好的稳定性,但需要更复杂的设计和调试,因此在设计中需进行合理选择。
在电压模式控制中,可以使用一个误差放大器进行电压比较,产生误差信号。
误差放大器一般采用差分放大电路,通过输入电压和参考电压的差值乘以一个放大倍数,生成一个调整后的误差信号。
误差放大器的输出信号会经过一个滤波器进行滤波处理,以消除高频噪声。
接下来,需要设计一个比例积分(PI)控制器。
PI控制器可以提供稳定的、无超调的输出响应。
PI控制器的输入是经过滤波器处理后的误差信号,根据误差的大小来调整控制器的输出。
比例增益(Kp)决定了控制器对误差的响应速度,而积分时间常数(Ti)决定了控制器对误差的积分时间,即系统的稳定性。
在设计PI控制器时,可以根据经验公式来选择合适的参数。
通过实际测试和调整,可以优化控制器性能,使得开关电源的输出电压更加稳定。
最后,需要对开关电源进行保护设计。
开关电源反馈回路应具备过压保护、过流保护和短路保护等功能。
过压保护可以避免输出电压过高,过流保护可以防止过大的输出电流,短路保护可以防止输出端短路。
总之,开关电源反馈回路设计需要合理选择控制策略,设计误差放大器和滤波器、PI控制器,并进行参数调整和保护设计。
通过以上步骤,可以设计出稳定可靠的开关电源反馈回路。
开关电源电流控制模式工作原理
开关电源电流控制模式工作原理1. 电流控制模式简介开关电源的电流控制模式是一种常见的控制方法,主要用于稳定和调节电源的输出电流。
通过检测电源的输出电流并对其进行相应的调节,可以确保输出电流保持在一个预设的范围内。
这种控制模式在各种电子设备和系统中得到了广泛应用,如计算机、通信设备、医疗设备等。
2. 反馈环路组成电流控制模式的开关电源通常包含一个反馈环路,用于将输出电流与预设值进行比较,并根据比较结果进行调节。
反馈环路主要由电流检测器、误差放大器、调节器、PWM比较器和开关管等元件组成。
3. 误差放大器误差放大器是反馈环路中的一个关键元件,用于放大输出电流与预设值之间的误差。
误差放大器的输出与输入成比例关系,当输出电流偏离预设值时,误差放大器的输出会相应地增加或减小,以驱动调节器进行相应的调节。
4. 调节器调节器是反馈环路中的另一个重要元件,它通常采用PID(比例-积分-微分)控制器或类似的控制器。
调节器接收误差放大器的输出信号,并根据预设的控制参数(如比例系数、积分系数和微分系数)计算出一个控制信号。
该控制信号用于调节PWM比较器的输出,从而控制开关管的通断时间。
5. PWM比较器PWM比较器是开关电源中的另一个关键元件,它根据调节器输出的控制信号和振荡器输出的三角波信号进行比较,产生一个脉宽调制信号。
该信号的脉冲宽度与控制信号的大小成比例关系,从而控制开关管的通断时间,进而调节输出电流的大小。
6. 开关管控制开关管是开关电源中的主要执行元件,用于控制电源的通断。
在电流控制模式下,开关管的通断时间由PWM比较器输出的脉宽调制信号控制。
当脉宽调制信号为高电平时,开关管导通,电能输出到负载;当脉宽调制信号为低电平时,开关管关断,停止电能输出。
通过调节脉宽调制信号的占空比(即高电平时间占一个周期的比例),可以调节输出电流的大小。
7. 输出电压调整在某些情况下,开关电源需要具备输出电压调整功能。
通过在反馈环路中引入输出电压检测和相应的调节机制,可以实现对输出电压的稳定和调节。
电源设计中的原边反馈控制和副边反馈控制方案分析-技术方案
电源设计中的原边反馈控制和副边反馈控制方案分析-技术方案一、原边反馈控制、副边反馈控制方案分析PSR(Primary Side Regulator)即原边反馈,用于反激式开关电源中,其利用辅助线圈来提取副边线圈上的输出电压信号。
由于辅助线圈与副边线圈上的电压与匝数比有关,且在副边线圈去磁结束点(即线圈上的电流下降至零时),电源输出电压等于副边线圈上的电压,采样该反馈电压信号,经控制芯片处理得到理想的PWM控制信号,用于控制原边侧功率管的开关,功率管的开关时间决定了变压器上能量储存的多少,从而也直接影响了副边输出电压的大小。
利用这一系列的反馈关系,终可得到稳定的电压输出。
SSR(Secondary Side Regulator)即副边反馈,副边反馈控制技术是发展较早的反激式开关电源控制技术,其对输出电压的提取过程直接在变压器的副边电压输出端完成,因此需要在副边增加光耦、TL431及相关阻容元件,其中TL431为误差放大器,能够实时监测输出电压,并将监测结果以电流的形式通过光耦反馈至原边,同时保证输入端与输出端的隔离。
二、两者的比较如下为思睿达原边反馈控制(PSR)方案和副边反馈控制(SSR)方案。
C6267原边反馈控制方案C5269S副边反馈控制方案三、原边、副边方案如何选?比如在充电器领域,直接对电池充电的应用,一般会对空载电压精度要求高,可以选择副边电源IC+恒流芯片来做。
通过电池管理芯片,对电池充电的。
因为电池管理芯片会有过压和过流保护,可以直接选用原边方案来进行,这样成本相对于副边的方案来说会降低很多。
有时候也可以和客户讨论客户的设计方案来降低成本,引导客户开案。
如在LED灯领域,每串灯珠的前面没有加上一个限流电阻。
那么,在电源线路设计中,用副边方案的IC+高精度恒流方案来做,价格较高;用原边方案,原边的恒流精度在生产中很难达到客户的要求。
但是在每串灯珠的前面加上一个限流电阻,那么就可以直接用原边方案来进行设计,既可达到客户要求,又可以节约成本。
《开关电源反馈》课件
功率反馈
总结词
功率反馈通过监测开关电源的输出功 率来控制其输出。
详细描述
功率反馈的工作原理是将开关电源的 输出功率的变化转化为电信号,并将 其反馈到控制电路中。控制电路根据 反馈信号调整开关电源的输出,以保 持输出功率的稳定。
开关电源反馈系统的控制方式
总结词
开关电源反馈系统的控制方式主要有比例控制、积分控制和微分控制等。
反馈环路的设计原则
包括电源、反馈网络、比较器和误差放大 器等。
将输出电压或电流与参考值进行比较,产 生误差信号,用于调节开关电源的输出。
确保系统的稳定性和快速响应能力,同时 减小误差。
反馈元件的选择与设计
电阻的选择
根据系统要求选择适当的电阻值和精度 ,以满足系统性能要求。
运算放大器的选择
根据系统增益、带宽和精度要求选择适 当的运算放大器。
《开关电源反馈》ppt课件
目录
• 开关电源反馈系统概述 • 开关电源反馈系统的工作原理 • 开关电源反馈系统的设计
目录
• 开关电源反馈系统的应用 • 开关电源反馈系统的优化与改进
01
开关电源反馈系统概述
开关电源反馈系统的定义与作用
01
02
定义
作用
开关电源反馈系统是指通过反馈控制理论和技术,对开关电源的输出 电压或电流进行实时监测和调节,以保证输出稳定、可靠的系统。
这有助于提高光伏逆变器的效率和稳定性,延长其使 用寿命。
05
开关电源反馈系统的优化 与改进
提高开关电源的效率
01
02
03
优化控制策略
采用先进的控制算法,如 PID控制、模糊控制等, 提高开关电源的效率。
降低损耗
优化电路设计,减小导线 和元件的损耗,提高整体 效率。
开关电源的反馈控制模式研究
开关电源的反馈控制模式研究[摘要] 本文比较详细地说明了电压模式、峰值电流模式、平均电流模式、滞环电流模式、相加模式等PWM反馈控制模式的基本工作原理、发展过程、关键波形、性能特点及应用要点。
[关键词] 开关电源反馈控制模式控制1.引言PWM开关稳压或稳流电源基本工作原理就是在输入电压变化、内部参数变化、外接负载变化的情况下,控制电路通过被控制信号与基准信号的差值进行闭环反馈,调节主电路开关器件的导通脉冲宽度,使得开关电源的输出电压或电流等被控制信号稳定。
PWM的开关频率一般为恒定,控制取样信号有:输出电压、输入电压、输出电流、输出电感电压、开关器件峰值电流。
由这些信号可以构成单环、双环或多环反馈系统,实现稳压、稳流及恒定功率的目的,同时可以实现一些附带的过流保护、抗偏磁、均流等功能。
2.开关电源PWM的五种反馈控制模式一般来讲,根据选用不同的PWM反馈控制模式,电路中的输入电压、输出电压、开关器件电流、电感电流均可作为取样控制信号。
输出电压在作为控制取样信号时,通常经过处理,得到电压信号,再经处理或直接送入PWM 控制器。
电压运算放大器的作用有三:①将输出电压与给定电压的差值进行放大及反馈,保证稳态时的稳压精度。
该运放的直流放大增益理论上为无穷大,实际上为运放的开环放大增益。
②将开关电源主电路输出端的附带有较宽频带开关噪声成分的直流电压信号转变为具有一定幅值的比较“干净”的直流反馈控制信号即保留直流低频成分,衰减交流高频成分。
③对整个闭环系统进行校正,使得闭环系统稳定工作。
2.1 电压模式控制PWM电压模式控制PWM是60年代后期开关稳压电源刚刚开始发展而采用的第一种控制方法。
该方法与一些必要的过电流保护电路相结合,至今仍然在工业界很好地被广泛应用。
电压模式控制只有一个电压反馈闭环,采用脉冲宽度调制法。
当输入电压突然变小或负载阻抗突然变小时,因为主电路有较大的输出电容及电感相移延时作用,输出电压的变小也延时滞后,输出电压变小的信息还要经过电压误差放大器的补偿电路延时滞后,才能传至PWM比较器将脉宽展宽。
开关电源中的电流型控制模式
开关电源中的电流型控制模式摘要:讨论了开关电源中电流反馈控制模式的工作原理、优缺点,以及与之有关的斜波补偿技术。
关键词:开关电源;电流型控制;斜波补偿1引言PWM型开关稳压电源是一个闭环控制系统,其基本工作原理就是在输入电压、内部元器件参数、外接负载等因素发生变化时,通过检测被控制信号与基准信号的差值,利用差值调节主电路功率开关器件的导通脉冲宽度,从而改变输出电压的平均值,使得开关电源的输出电压保持稳定。
以开关电源中的降压型变换为例(其它类型如正激型、推挽型等,均可由降压型派生得到),图1表示了该变换器的主电路的基本拓扑结构。
图1降压型开关电源根据选用不同的PWM控制模式,图1电路中的输入电压Uin、输出电压Uo、开关功率器件电流(可从A点采样)、输出电感电流(可从B或C点采样)均可作为控制信号,用于完成稳压调节过程。
目前在开关电源中广泛使用的控制方式是通过对输出电压或电流(功率开关器件或输出电感上流过的电流)进行采样,即形成2类控制方式:电压控制模式与电流控制模式。
2电流控制模式的工作原理图2为检测输出电感电流的电流型控制的基本原理框图。
它的主要特点是:将采样得到的电感电流直接反馈去控制功率开关的占空比,使功率开关的峰值电流直接跟随电压反馈电路中误差放大器输出的信号。
从图2中可以看出,与单一闭环的电压控制模式相比,电流模式控制是双闭环控制系统,外环由输出电压反馈电路形成,内环由互感器采样输出电感电流形成。
在该双环控制中,由电压外环控制电流内环,即内环电流在每一开关周期内上升,直至达到电压外环设定的误差电压阈值。
电流内环是瞬时快速进行逐个脉冲比较工作的,并且监测输出电感电流的动态变化,电压外环只负责控制输出电压。
因此电流型控制模式具有比起电压型控制模式大得多的带宽。
图2检测输出电感电流的电流型控制原理框图实际电路以单端正激型电源为例,如图3所示。
误差电压信号Ue送至PWM比较器后,并不是像电压模式那样与振荡电路产生的固定三角波状电压斜波比较调宽,而是与一个变化的、峰值代表功率开关上的电流信号(由Rs上采样得到)的三角状波形信号(电感电流不连续)或矩形波上端叠加三角波合成波形信号(电感电流连续)比较,然后得到PWM脉冲关断时刻。
uc3842电流型开关电源中电压反馈电路的设计
uc3842电流型开关电源中电压反馈电路的设计在传统的电压型控制中,只有一个环路,动态性能差。
当输入电压有扰动时,通过电压环反馈引起占空比的改变速度比较慢。
因此,在要求输出电压的瞬态误差较小的场合,电压型控制模式是不理想的。
为了解决这个问题,可以采用电流型控制模式。
电流型控制既保留了电压型控制的输出电压反馈,又增加了电感电流反馈,而且这个电流反馈就作为PWM控制变换器的斜坡函数,从而不再需要锯齿波发生器,使系统的性能具有明显的优越性。
电流型控制方法的特点如下:1、系统具有快速的输入、输出动态响应和高度的稳定性;2、很高的输出电压精度;3、具有内在对功率开关电流的控制能力;4、良好的并联运行能力。
di直接跟随输入电压和输出电压的变化而变化。
电压反由于反馈电感电流的变化率dt馈回路中,误差放大器的输出作为电流给定信号,与反馈的电感电流比较,直接控制功率开关通断的占空比,所以电压反馈是电流型电源设计中很重要的问题。
本文介绍使用电流型控制芯片uc3842时,电压反馈电路的设计。
一、uc3842简介图1为UC3842PWM控制器的内部结构框图。
其内部基准电路产生+5V基准电压作为UC3842内部电源,经衰减得2.5V电压作为误差放大器基准,并可作为电路输出5V/50mA的电源。
振荡器产生方波振荡,振荡频率取决于外接定时元件,接在4脚与8脚之间的电阻R 与接在4脚与地之间的电容C共同决定了振荡器的振荡频率,f=1.8/RC。
反馈电压由2脚接误差放大器反相端。
1脚外接RC网络以改变误差放大器的闭环增益和频率特性,6脚输出驱动开关管的方波为图腾柱输出。
3脚为电流检测端,用于检测开关管的电流,当3脚电压≥1V 时,UC3842就关闭输出脉冲,保护开关管不至于过流损坏。
UC3842PWM控制器设有欠压锁定电路,其开启阈值为16V,关闭阈值为10V。
正因如此,可有效地防止电路在阈值电压附近工作时的振荡。
图1UC3842的内部结构框图如下:UC3842具有以下特点:1、管脚数量少,外围电路简单,价格低廉;2、电压调整率很好;3、负载调整率明显改善;4、频响特性好,稳定幅度大;5、具有过流限制、过压保护和欠压锁定功能。
通信开关电源的五种反馈模式
通信开关电源的五种PWM反馈控制模式研究摘要根据实际设计工作经验及有关参考文献比较详细地依据基本工作原理图说明了电压模式峰值电流模式平均电流模式滞环电流模式相加模式等PWM反馈控制模式的基本工作原理发展过程关键波形性能特点及应用要点关键词脉冲宽度调制反馈控制模式开关电源1 引言PWM开关稳压或稳流电源基本工作原理就是在输入电压变化内部参数变化外接负载变化的情况下控制电路通过被控制信号与基准信号的差值进行闭环反馈调节主电路开关器件的导通脉冲宽度使得开关电源的输出电压或电流等被控制信号稳定 PWM的开关频率一般为恒定控制取样信号有输出电压输入电压输出电流输出电感电压开关器件峰值电流由这些信号可以构成单环双环或多环反馈系统实现稳压稳流及恒定功率的目的同时可以实现一些附带的过流保护抗偏磁均流等功能现在主要有五种PWM反馈控制模式下面以VDMOS开关器件构成的稳压正激型降压斩波器为例说明五种PWM反馈控制模式的发展过程基本工作原理详细电路原理示意图波形特点及应用要点以利于选择应用及仿真建模研究2 开关电源PWM的五种反馈控制模式一般来讲正激型开关电源主电路可用图1所示的降压斩波器简化表示,Ug 表示控制电路的PWM输出驱动信号根据选用不同的PWM反馈控制模式电路中的输入电压Uin输出电压Uout开关器件电流(由b点引出)电感电流(由c点引出或d点引出)均可作为取样控制信号输出电压Uout在作为控制取样信号时通常经过图2所示的电路进行处理得到电压信号Ue Ue再经处理或直接送入PWM 控制器图2中电压运算放大器(e/a)的作用有三将输出电压与给定电压Uref 的差值进行放大及反馈保证稳态时的稳压精度该运放的直流放大增益理论上为无穷大实际上为运放的开环放大增益将开关电源主电路输出端的附带有较宽频带开关噪声成分的直流电压信号转变为具有一定幅值的比较干净的直流反馈控制信号(Ue)即保留直流低频成分衰减交流高频成分因为开关噪声的频率较高幅值较大高频开关噪声衰减不够的话稳态反馈不稳高频开关噪声衰减过大的话动态响应较慢虽然互相矛盾但是对电压误差运算放大器的基本设计原则仍是低频增益要高高频增益要低对整个闭环系统进行校正使得闭环系统稳定工作输入电压电流等信号在作为取样控制信号时大多也需经过处理由于处理方式不同下面介绍不同控制模式时再分别说明2.1 电压模式控制PWM (Voltage-mode Control PWM)图3(a)为BUCK降压斩波器的电压模式控制PWM反馈系统原理图电压模式控制PWM是60年代后期开关稳压电源刚刚开始发展而采用的第一种控制方法该方法与一些必要的过电流保护电路相结合至今仍然在工业界很好地被广泛应用电压模式控制只有一个电压反馈闭环采用脉冲宽度调制法即将电压误差放大器采样放大的慢变化的直流信号与恒定频率的三角波上斜坡相比较通过脉冲宽度调制原理得到当时的脉冲宽度见图3(a)中波形所示逐个脉冲的限流保护电路必须另外附加当输入电压突然变小或负载阻抗突然变小时因为主电路有较大的输出电容C及电感L相移延时作用输出电压的变小也延时滞后输出电压变小的信息还要经过电压误差放大器的补偿电路延时滞后才能传至PWM比较器将脉宽展宽这两个延时滞后作用是暂态响应慢的主要原因电压模式控制的优点PWM三角波幅值较大脉冲宽度调节时具有较好的抗噪声裕量占空比调节不受限制对于多路输出电源它们之间的交互调节效应较好单一反馈电压闭环设计调试比较容易对输出负载的变化有较好的响应调节缺点对输入电压的变化动态响应较慢补偿网络设计本来就较为复杂闭环增益随输入电压而变化使其更为复杂输出LC滤波器给控制环增加了双极点在补偿设计误差放大器时需要将主极点低频衰减或者增加一个零点进行补偿在传感及控制磁芯饱和故障状态方面较为麻烦复杂改善加快电压模式控制瞬态响应速度的方法有二种一是增加电压误差放大器的带宽保证具有一定的高频增益但是这样容易受高频开关噪声干扰影响需要在主电路及反馈控制电路上采取措施进行抑制或同相位衰减平滑处理另一方法是采用电压前馈模式控制PWM技术原理如图3(b)所示用输入电压对电阻电容(RFF CFF)充电产生的具有可变化上斜坡的三角波取代传统电压模式控制PWM中振荡器产生的固定三角波此时输入电压变化能立刻在脉冲宽度的变化上反映出来因此该方法对输入电压的变化引起的瞬态响应速度明显提高对输入电压的前馈控制是开环控制而对输出电压的控制是闭环控制目的是增加对输入电压变化的动态响应速度这是一个有开环和闭环构成的双环控制系统2.2 峰值电流模式控制PWM (Peak Current-mode Control PWM)峰值电流模式控制简称电流模式控制它的概念在60年代后期来源于具有原边电流保护功能的单端自激式反激开关电源在70年代后期才从学术上作深入地建模研究直至80年代初期第一批电流模式控制PWM集成电路UC3842UC3846的出现使得电流模式控制迅速推广应用主要用于单端及推挽电路近年来由于大占空比时所必需的同步不失真斜坡补偿技术实现上的难度及抗噪声性能差电流模式控制面临着改善性能后的电压模式控制的挑战如图4所示误差电压信号 Ue 送至PWM比较器后并不是象电压模式那样与振荡电路产生的固定三角波状电压斜坡比较而是与一个变化的其峰值代表输出电感电流峰值的三角状波形或梯形尖角状合成波形信号U比较然后得到PWM脉冲关断时刻因此(峰值)电流模式控制不是用电压误差信号直接控制PWM脉冲宽度而是直接控制峰值输出侧的电感电流大小然后间接地控制PWM脉冲宽度电流模式控制是一种固定时钟开启峰值电流关断的控制方法因为峰值电感电流容易传感而且在逻辑上与平均电感电流大小变化相一致但是峰值电感电流的大小不能与平均电感电流大小一一对应因为在占空比不同的情况下相同的峰值电感电流的大小可以对应不同的平均电感电流大小而平均电感电流大小才是唯一决定输出电压大小的因素在数学上可以证明将电感电流下斜坡斜率的至少一半以上斜率加在实际检测电流的上斜坡上可以去除不同占空比对平均电感电流大小的扰动作用使得所控制的峰值电感电流最后收敛于平均电感电流1因而合成波形信号U要有斜坡补偿信号与实际电感电流信号两部分合成构成当外加补偿斜坡信号的斜率增加到一定程度峰值电流模式控制就会转化为电压模式控制因为若将斜坡补偿信号完全用振荡电路的三角波代替就成为电压模式控制只不过此时的电流信号可以认为是一种电流前馈信号见图4所示当输出电流减小峰值电流模式控制就从原理上趋向于变为电压模式控制当处于空载状态输出电流为零并且斜坡补偿信号幅值比较大的话峰值电流模式控制就实际上变为电压模式控制了峰值电流模式控制PWM是双闭环控制系统电压外环控制电流内环电流内环是瞬时快速按照逐个脉冲工作的功率级是由电流内环控制的电流源而电压外环控制此功率级电流源在该双环控制中电流内环只负责输出电感的动态变化因而电压外环仅需控制输出电容不必控制LC储能电路由于这些峰值电流模式控制PWM具有比起电压模式控制大得多的带宽峰值电流模式控制PWM的优点:暂态闭环响应较快对输入电压的变化和输出负载的变化的瞬态响应均快控制环易于设计输入电压的调整可与电压模式控制的输入电压前馈技术相妣美简单自动的磁通平衡功能瞬时峰值电流限流功能即内在固有的逐个脉冲限流功能自动均流并联功能缺点占空比大于50%的开环不稳定性存在难以校正的峰值电流与平均电流的误差闭环响应不如平均电流模式控制理想容易发生次谐波振荡即使占空比小于50%也有发生高频次谐波振荡的可能性因而需要斜坡补偿对噪声敏感抗噪声性差因为电感处于连续储能电流状态与控制电压编程决定的电流电平相比较开关器件的电流信号的上斜坡通常较小电流信号上的较小的噪声就很容易使得开关器件改变关断时刻使系统进入次谐波振荡电路拓扑受限制对多路输出电源的交互调节性能不好2.3 平均电流模式控制PWM (Average Current-mode Control PWM)平均电流模式控制概念产生于70年代后期平均电流模式控制 PWM集成电路出现在90年代初期成熟应用于90年代后期的高速CPU专用的具有高di/dt动态响应供电能力的低电压大电流开关电源图5(a)所示为平均电流模式控制PWM 的原理图1将误差电压Ue接至电流误差信号放大器(c/a)的同相端作为输出电感电流的控制编程电压信号Ucp U current- program带有锯齿纹波状分量的输出电感电流信号Ui接至电流误差信号放大器(c/a)的反相端代表跟踪电流编程信号Ucp的实际电感平均电流Ui与Ucp的差值经过电流放大器(c/a)放大后得到平均电流跟踪误差信号Uca 再由Uca及三角锯齿波信号U或Us通过比较T器比较得到PWM关断时刻Uca的波形与电流波形Ui反相所以是由Uca的下斜坡对应于开关器件导通时期与三角波U或Us的上斜坡比较产生关断信号T显然这就无形中增加了一定的斜坡补偿为了避免次谐波振荡Uca的上斜坡不或Us的上斜坡能超过三角锯齿波信号UT平均电流模式控制的优点是平均电感电流能够高度精确地跟踪电流编程信号 不需要斜坡补偿调试好的电路抗噪声性能优越适合于任何电路拓扑对输入或输出电流的控制易于实现均流缺点是电流放大器在开关频率处的增益有最大限制双闭环放大器带宽增益等配合参数设计调试复杂 图5(b)为增加输入电压前馈功能的平均电流模式控制非常适合输入电压变化幅度大变化速度快的中国电网情况澳大利亚R-T 公司的48 V/100 A 半桥电路通信开关电源模块实际上采用图5(b)的控制方式2.4 滞环电流模式控制PWM (Hysteretic Current-mode Control PWM)滞环电流模式控制PWM 为变频调制也可以为定频调制2图6所示为变频调制的滞环电流模式控制PWM 将电感电流信号与两个电压值比较第一个较高的控制电压值U c (U c =U e )由输出电压与基准电压的差值放大得到它控制开关器件的关断时刻第二个较低电压值U ch 由控制电压U c 减去一个固定电压值U h 得到U h为滞环带Uch 控制开关器件的开启时刻滞环电流模式控制是由输出电压值Uout控制电压值Uc 及Uch三个电压值确定一个稳定状态比电流模式控制多一个控制电压值Uch 去除了发生次谐波振荡的可能性见图6右下示意图因为Uch1=Uch2图6右下示意图的情况不会出现滞环电流控制模式的优点不需要斜坡补偿稳定性好不容易因噪声发生不稳定振荡缺点需要对电感电流全周期的检测和控制变频控制容易产生变频噪声2.5 相加模式控制PWM (Summing-mode Control PWM)图7所示为相加模式控制PWM的原理图与图3所示的电压模式控制有些相似但有两点不同3一是放大器(e/a)是比例放大器没有电抗性补偿元件控制电路中电容C1较小起滤除高频开关杂波作用主电路中的较小的Lf Cf滤波电路如图中虚线所示,也可以不用也起减小输出高频杂波作用若输出高频杂波小的话均可以不加因此电压误差放大没有延时环节电流放大也没有大延时环节二是经过滤波后的电感电流信号Ui 也与电压误差信号Ue相加在一起构成一个总和信号U与三角锯齿波比较得到PWM控制脉冲宽度相加模式控制PWM 是单环控制但它有输出电压输出电流两个输入参数如果输出电压或输出电流变化那么占空比将按照补偿它们变化的方向而变化相加控制模式的优点是动态响应快比普通电压模式控制快35倍动态过冲电压小输出滤波电容需要较少相加模式控制中的Ui注入信号容易用于电源并联时的均流控制缺点是需要精心处理电流电压取样时的高频噪声抑制3 结论1)不同的PWM反馈控制模式具有各自不同的优缺点在设计开关电源选用时要根据具体情况选择合适的PWM的控制模式2)各种控制模式PWM反馈方法的选择一定要结合考虑具体的开关电源的输入输出电压要求主电路拓扑及器件选择输出电压的高频噪声大小占空比变化范围等3)PWM控制模式是发展变化的,是互相联系的在一定的条件下是可以互相转化的参考文献1 Power Supply Control Products(PS)Data Book, Unitrode from Texas Instruments 20002 Anunciada V , Silva M New Constant-Frequency Current Mode Control for Power Converters, Stable for all values of Duty Ratio, and Usable in All Four Quadrants .IEEE Transaction on Industrial Electronics, 1990,37(4) 40453 Lenk,Ron Summing-Mode Control,PCIM, 1999 ,(5):2435。
dcdc的cot模式工作原理
dcdc的cot模式工作原理
COT(Current-Mode Control)模式是一种电流模式控制技术,常用于开关电源和DC-DC变换器的控制回路中。
其工作原理
如下:
1. 电流反馈:COT模式通过在电感上加一个电流传感器来实
现电流反馈。
这个电流传感器可以是一个电阻或者Hall效应
传感器。
当电流传感器检测到电感上的电流达到设定值时,它会发出一个信号。
2. 比较器:COT模式中使用一个比较器来比较电流反馈信号
与参考电流。
如果反馈信号低于参考电流,比较器输出高电平;反之则输出低电平。
3. 控制信号生成:比较器的输出信号会经过一个控制电路来产生控制信号。
控制电路根据比较器输出的高低电平来调整开关管的导通时间。
4. 控制开关管:控制信号控制开关管的导通和关断,以调节电感上的电流。
当比较器输出低电平时,开关管导通时间增加,电感上的电流增加;当比较器输出高电平时,开关管导通时间减少,电感上的电流减小。
5. 反馈调整:通过控制开关管导通和关断的时间来调节电感上的电流,从而达到稳定输出电压的目的。
反馈信号会不断地与参考电压进行比较,以使输出电压保持在设定值。
总之,COT模式通过电流反馈和比较器控制开关管的导通时间来调节电流,从而实现稳定输出电压的目的。
相对于传统的电压模式控制,COT模式能够更快地响应负载变化,并具有更好的动态响应性能。
开关电源五种PWM反馈控制模式
开关电源五种PWM反馈控制模式
1 引言
PWM 开关稳压或稳流电源基本工作原理就是在输入电压变化、内部参
数变化、外接负载变化的情况下,控制电路通过被控制信号与基准信号的差值
进行闭环反馈,调节主电路开关器件的导通脉冲宽度,使得开关电源的输出电
压或电流等被控制信号稳定。
PWM 的开关频率一般为恒定,控制取样信号有:输出电压、输入电压、输出电流、输出电感电压、开关器件峰值电流。
由这些信号可以构成单环、双环或多环反馈系统,实现稳压、稳流及恒定功率的目的,同时可以实现一些附带的过流保护、抗偏磁、均流等功能。
现在主要有
五种PWM 反馈控制模式。
下面以VDMOS 开关器件构成的稳压正激型降压斩波器为例,说明五种PWM 反馈控制模式的发展过程、基本工作原理、详细电
路原理示意2 开关电源PWM 的五种反馈控制模式
一般来讲,正激型开关电源主电路可用
输入电压、电流等信号在作为取样控制信号时,大多也需经过处理。
由
于处理方式不同,下面介绍不同控制模式时再分别说明。
2.1 电压模式控制PWM (Voltage-mode Control PWM)
电压模式控制的优点:①PWM 三角波幅值较大,脉冲宽度调节时具有
较好的抗噪声裕量;②占空比调节不受限制;③对于多路输出电源,它们之间的
交互调节效应较好;④单一反馈电压闭环设计、调试比较容易;⑤对输出负载的变化有较好的响应调节。
缺点:①对输入电压的变化动态响应较慢;②补偿网络设计本来就较为复杂,闭环增益随输入电压而变化使其更为复杂;③输出LC 滤
波器给控制环增加了双极点,在补偿设计误差放大器时,需要将主极点低频衰。
开关电源五种PWM反馈控制模式
开关电源五种PWM反馈控制模式1 引言PWM开关稳压或稳流电源基本工作原理就是在输入电压变化、内部参数变化、外接负载变化的情况下,控制电路通过被控制信号与基准信号的差值进行闭环反馈,调节主电路开关器件的导通脉冲宽度,使得开关电源的输出电压或电流等被控制信号稳定。
PWM 的开关频率一般为恒定,控制取样信号有:输出电压、输入电压、输出电流、输出电感电压、开关器件峰值电流。
由这些信号可以构成单环、双环或多环反馈系统,实现稳压、稳流及恒定功率的目的,同时可以实现一些附带的过流保护、抗偏磁、均流等功能。
现在主要有五种PWM反馈控制模式。
下面以VDMOS开关器件构成的稳压正激型降压斩波器为例,说明五种PWM反馈控制模式的发展过程、基本工作原理、详细电路原理示意图、波形、特点及应用要点,以利于选择应用及仿真建模研究。
2开关电源PWM的五种反馈控制模式一般来讲,正激型开关电源主电路可用图1所示的降压斩波器简化表示,Ug表示控制电路的PWM输出驱动信号。
根据选用不同的PWM反馈控制模式,电路中的输入电压Uin、输出电压Uout、开关器件电流(由b点引出)、电感电流(由c点引出或d点引出)均可作为取样控制信号。
输出电压Uout在作为控制取样信号时,通常经过图2所示的电路进行处理,得到电压信号Ue,Ue再经处理或直接送入PWM 控制器。
图2中电压运算放大器(e/a)的作用有三:①将输出电压与给定电压Uref的差值进行放大及反馈,保证稳态时的稳压精度。
该运放的直流放大增益理论上为无穷大,实际上为运放的开环放大增益。
②将开关电源主电路输出端的附带有较宽频带开关噪声成分的直流电压信号转变为具有一定幅值的比较“干净”的直流反馈控制信号(Ue)即保留直流低频成分,衰减交流高频成分。
因为开关噪声的频率较高,幅值较大,高频开关噪声衰减不够的话,稳态反馈不稳;高频开关噪声衰减过大的话,动态响应较慢。
虽然互相矛盾,但是对电压误差运算放大器的基本设计原则仍是“低频增益要高,高频增益要低”。
开关电源自激正反馈电路原理
开关电源自激正反馈电路原理一、开关电源自激正反馈电路概述开关电源自激正反馈电路是一种用于控制开关电源输出电压的电路。
它通过将电源的输出电压反馈到输入端,形成一个正反馈环路,以维持输出电压的稳定。
这种电路通常采用晶体管、可控硅等开关元件,通过调节开关元件的导通时间来控制输出电压。
