变压器常识ABC

合集下载

变压器常识ABC

变压器常识ABC

变压器知识1.冷压硅钢板2.空载损耗3.负载损耗4.主磁通与漏磁通5.噪声式声级水平6.激磁涌流、空载电流、短时动稳定电流、短时热稳定电流、暂态短路电流、稳态短路电流7.绝缘水平8.环境影响9.额定容量与负载能力10.最高分接电压与系统最高工作电压11.恒磁通调压与变磁通调压12.油浸式变压器冷却方式选择13.油浸式变压器的油系统1.冷压硅钢板目前,一般都采用晶粒取向冷轧硅钢板作为铁心导磁材料。

由于晶粒取向冷轧硅钢板种类与牌号较多,价格也不相同。

所以,应较好地掌握其材料特性。

晶粒取向冷轧硅钢板包括:传统型、高导磁型和激光照射或等离子表面处理等。

(1)厚度:最常用的是0.3mm。

0.35mm以趋淘汰。

还可选用0.27mm与0.23mm厚的。

厚度越薄,单位损耗越低,叠片系数较小。

(2)单位损耗:有二个概念,标准值与最大保证值。

设计时最好以最大保证单位损耗作为计算值。

一般是保证50Hz或60Hz时1.7T下单位损耗值。

传统型晶粒取向冷轧硅钢板与高导磁冷轧硅钢板是以25cm宽退火后叠片用方框试验得出的结果为准。

而激光处理与等离子处理硅钢板是以单片试验结果为准。

(3)取向度:高导磁硅钢板为3°,传统型晶粒取向硅钢板为7°,铁心宜用全斜接缝结构。

(4)磁感应强度,以B8表示,即激磁力为800A/m时磁通密度,B8越高越好。

(5)损耗的工艺系数与下列因素有关毛刺大小;硅钢板弯曲度;每叠片数及叠片工艺(是否叠上轭);接缝型式;叠片重量的允差;剪切时所受压力。

(6)硅钢板对变压器性能的影响。

硅钢板材质与加工工艺影响变压器的空载损耗、噪声水平。

(7)变压器的各个工艺过程有不同的空载损耗。

硅钢板取样作入厂试验;铁心叠完后未套绕组前;套完绕组的器身工序;成品变压器;冲击试验后。

一般应以冲击试验后空载损耗值作为出厂保证值,因冲击试验后,一般会使空载损耗有所增加。

但应注意,半成品试验时,一般不能加全电压,故应掌握某一百分数电压时空载损耗与全电压下空载损耗关系。

变压器的相位和相序

变压器的相位和相序

变压器的相位和相序一、引言1.1 基本概念在电力系统中,变压器起着重要的作用,用于改变电压的大小以便输电、分配电能。

变压器的相位和相序是变压器运行中的两个重要参数。

本文将对变压器的相位和相序进行全面、详细、完整且深入地探讨。

二、变压器的相位2.1 相位的定义相位是指电压或电流波形在时间轴上的位置关系。

在变压器中,通常通过电压的相位来描述变压器的工作状态。

2.2 单相变压器的相位单相变压器主要有两个相位,分别是输入相位和输出相位。

输入相位是指输入电压的相位,输出相位是指输出电压的相位。

这两个相位在变压器运行过程中需要保持一致,以确保电能的正常传输和转换。

2.3 三相变压器的相位三相变压器由于有三个输入相位和三个输出相位,相位的概念相对来说更为复杂。

在三相变压器中,我们通常使用相序来描述相位的排列顺序。

三、变压器的相序3.1 相序的定义相序是指电压或电流在三相电路中的排列顺序。

在三相电路中,通常使用字母A、B、C来表示三个相位,相序则描述了这些相位的排列方式。

3.2 ABC相序和ACB相序常见的两种相序分别是ABC相序和ACB相序。

ABC相序表示A相、B相、C相的排列顺序,ACB相序表示A相、C相、B相的排列顺序。

这两种相序在不同的电力系统中可能会有不同的应用。

3.3 相序的影响相序的选择对于三相电路的运行具有重要的影响。

不同的相序会导致电压和电流之间的相位差发生变化,从而影响电力系统的稳定性、功率传输和设备的运行。

四、变压器的相位和相序调整4.1 相位调整方法对于变压器的相位调整,通常采用相变法或调相器来实现。

相变法是通过改变变压器输入输出线圈接线方式来实现相位调整;调相器则通过引入相移电路实现相位调整。

4.2 相序调整方法相序调整通常通过变换器来实现。

变换器可以通过改变输入输出线圈的接线方式来调整相序,以满足特定的电力系统要求。

五、总结变压器的相位和相序是变压器运行中的重要参数。

相位描述了电压的位置关系,而相序描述了相位的排列方式。

变压器的基本常识,你知道多少呢?

变压器的基本常识,你知道多少呢?

变压器的基本常识,你知道多少呢?
一、变压器基本常识
1、变压器定义、作用
变压器是一种相对静止的电气设备,由绕在同一个铁心上的两个或两个以上的绕组组成的,绕组之间通过交变的磁通的相互联系。

为了把发电厂发出的电能经济的传输、合理的分配以及安全的使用,都要用到电力变压器。

2、变压器工作原理
简单说变压器的工作原理就是“电生磁,磁生电”。

变压器的初级(一次)线圈和次级(二次)线圈共同绕在一个铁芯上,当一次线圈通入电压U1后,在铁芯中产生交变磁通,这个磁通穿过一次绕组和二次绕组,根据电磁感应定律,在一次绕组和二次绕组中分别产生感应电势E1和E2。

根据电磁感应定律可知,一次侧、二次侧绕组的感应电势分别为:E1/E2=U1/U2=N1/N2=K (k为变比)
3、变压器基本构成
油浸式变压器通常由七个部分组成,具体如下:
干式变压器通常由四大部分组成,具体如下:
4、变压器结构示意图
三相油浸式电力变压器外形图
干式电力变压器外形图
5、常用变压器定义
6、变压器分类
变压器按相数分类
变压器按冷却方式分类
变压器按调压方式分类
7、变压器型号表示方法
油浸式变压器产品型号说明
8、变压器技术参数
变压器在规定的使用环境和运行条件下,主要技术数据主要包括:额定容量、额定电压及其分接、额定频率以及额定性能数据(阻抗电压、空载电流、空载损耗和负载损耗)等。

电力:配电变压器相关知识点讲解---基础常识篇

电力:配电变压器相关知识点讲解---基础常识篇

11、冷却方式
冷却介质和循环方式字母代号
项目 矿物油或可燃性合成液体
代号 O
不燃性合成绝缘液体
L
冷却介质
气体
G

W
空气
A
自然循环
N
循环方式
强迫循环(油非导向)
F
强迫导向油循环
D
例:ONAN 表示油浸自然循环,空气自冷
变压器基本结构
1、铁芯 2、 3、出 套管 4、油箱 (油枕、呼吸器、防爆管、散热 器、气体 器、温度计、压力释放阀) 5、 装置(无载调压、有载调压)
变压器的损耗是一个多种因素的技术问题,需要考虑变压器的负 荷状态、负荷性质、年损耗小时数、负载的波形系数等。
二、配电变压器的损耗 变压器的参数计算
变压器空载无功损耗 变压器负载无功损耗
变压器的损耗为: 有功损耗 无功损耗 综合功率损耗 β ——负载系数,若采用平均负载系数时,上述公式中应乘以KT KT——负载波动损耗系数,取1.05、1.15、1.2等
变压器的技术数据
1、型号
序号
分类
1
相数
2
绕组外绝缘介质
3
冷却装置种类
4
油循环方式
5
绕组数
6
调压方式
7
绕组导线材料
8
设计序号
9
特殊用途或特殊结构
涵义
单相 三相
变压器油 空气(干式)
气体 成型固体:浇注式
包封式 难燃液体 自然循环冷却装置 风冷却装置 水冷却装置
自然循环 强迫油循环
双绕组 三绕组
无励磁 有载
——无功当量,约为0.1
三、变压器的年有功电能损耗
由于实际负荷运行中总在变化,无法精确得到变压器的计算负荷。然而对于多数 电力用户,它的最大负荷利用小时数,最大负荷损耗小时数可依据同类用户统计数 据来近似计算。

网络变压器品牌

网络变压器品牌

网络变压器品牌一、引言网络变压器是一种用于网络设备的电源设备,用于将电源输入转换为适合网络设备使用的电压输出。

随着网络设备的普及和应用范围的扩大,网络变压器的需求也越来越大。

本文将介绍几个知名的网络变压器品牌,包括其品牌背景、产品特点和市场口碑等方面的信息。

二、品牌一:ABC网络变压器1. 品牌背景ABC网络变压器是一家专注于网络设备电源领域的知名品牌。

成立于2000年,公司总部位于国内某大城市,拥有一支专业的研发团队和先进的生产设备。

2. 产品特点ABC网络变压器的产品具有以下特点:- 高效节能:采用先进的能效技术,能够将电能转换效率提高至90%以上,节约能源。

- 稳定可靠:采用优质的电子元件和材料,具有良好的稳定性和可靠性,能够在长时间使用中保持稳定的输出电压。

- 多功能设计:支持多种输入和输出电压规格,适应不同的网络设备需求。

- 安全防护:具备过载保护、短路保护、过压保护等多重安全保护功能,保障网络设备的安全运行。

3. 市场口碑ABC网络变压器在市场上具有良好的口碑,得到了广大用户的认可和信赖。

用户普遍认为其产品质量优良,性能稳定可靠,能够满足各种网络设备的需求。

三、品牌二:XYZ网络变压器1. 品牌背景XYZ网络变压器是一家国际知名的网络设备电源供应商。

公司成立于1995年,总部位于国外某大城市,拥有全球范围的销售网络和强大的研发实力。

2. 产品特点XYZ网络变压器的产品具有以下特点:- 高效节能:采用先进的能效管理技术,能够实现高达95%以上的电能转换效率,节约能源。

- 高密度设计:采用先进的封装技术和散热设计,使得产品具有更小的体积和更高的功率密度。

- 远程监控:支持远程监控和管理功能,可以通过网络对变压器进行实时监控和故障排查。

- 兼容性强:支持多种输入和输出电压规格,适用于各种网络设备的接入。

3. 市场口碑XYZ网络变压器在全球范围内有着广泛的市场份额,其产品被广大用户认可为高品质的网络变压器。

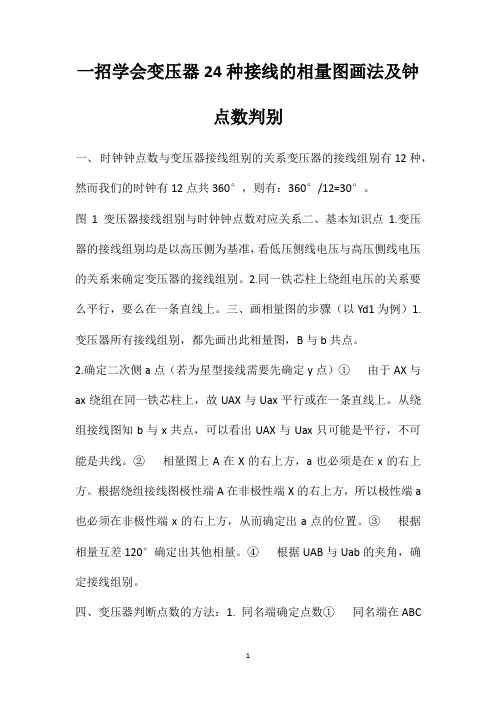

一招学会变压器24种接线的相量图画法及钟点数判别

一招学会变压器24种接线的相量图画法及钟点数判别

一招学会变压器24种接线的相量图画法及钟点数判别一、时钟钟点数与变压器接线组别的关系变压器的接线组别有12种,然而我们的时钟有12点共360°,则有:360°/12=30°。

图1 变压器接线组别与时钟钟点数对应关系二、基本知识点1.变压器的接线组别均是以高压侧为基准,看低压侧线电压与高压侧线电压的关系来确定变压器的接线组别。

2.同一铁芯柱上绕组电压的关系要么平行,要么在一条直线上。

三、画相量图的步骤(以Yd1为例)1.变压器所有接线组别,都先画出此相量图,B与b共点。

2.确定二次侧a点(若为星型接线需要先确定y点)①由于AX与ax绕组在同一铁芯柱上,故UAX与Uax平行或在一条直线上。

从绕组接线图知b与x共点,可以看出UAX与Uax只可能是平行,不可能是共线。

②相量图上A在X的右上方,a也必须是在x的右上方。

根据绕组接线图极性端A在非极性端X的右上方,所以极性端a 也必须在非极性端x的右上方,从而确定出a点的位置。

③根据相量互差120°确定出其他相量。

④根据UAB与Uab的夹角,确定接线组别。

四、变压器判断点数的方法:1. 同名端确定点数①同名端在ABC(abc)为0点。

②同名端在XYZ(xyz)为6点1. 相序确定点数A(a)在第一位(从左往右)为0点,A(a)在第二位(从左往右)为4点,A(a)在第三位(从左往右)为8点。

2. 星角接确定点数①正三角接+1点。

(正三角:a→b先经过绕组,再经过导线到b点。

)②反三角接-1点。

(反三角:a→b先经过导线,再经过绕组到b 点。

)③从a点进入绕组,画闭合路径,依次经过ABC(abc)为正三角接,依次经过ACB(acb)为反三角接。

④分别确定原副变钟点数后,用副边点数—原边点数,结果为负数,则+12;结果超过12,则—12。

以Yd5为例判别变压器钟点数:副边钟点数=0+4+1=5,原边钟点数=0+0+0=0变压器钟点数=副边钟点数-原边钟点数=5-0=5故变压器钟点数为:Yd5五、变压器24种接线方式的构成1.变压器星三角形接线组合:2. 钟点数的组合:①Yy、Dd的6中接法Yy0(Dd0 )、Yy2(Dd2)、Yy4(Dd4 )、Yy6(Dd6)、Yy8(Dd8)、Yy10(Dd10 )②Yd、Dy的6中接法Yd1(Dy1)、Yd3(Dy3) 、Yd5(Dy5)、Yd7(Dy7) 、Yd9(Dy9) Yd11(Dy11)。

三相变压器ABC字母详细解析

三相变压器ABC字母详细解析

三相变压器ABC字母详细解析三相变压器ABC字母详细解析:A,B,C代表3相⽕线,O代表中性点。

AB,BC,CA之间的电压是380V。

AO,BO,CO之间的电压是220V。

⼀般情况下三相变压器A相为黄⾊; B相为绿⾊; C相为红⾊。

三相交流电供电系统的相线的排列是有相序的,电压滞后120度;因为是三相制,每相分别⽤A、B、C表⽰,这就有了A 相、B相、C相之别。

在这种供电系统中还有⼀条中性线,⽤O来表⽰。

我们国家现⾏的10KV以下供电系统是采⽤上述供电形式的,即三相四线制系统,⽤于⼯业、农业、矿⼭等。

每条相线对中性线的电压都是220V。

【如A相对中性线O】⽽相线之间的电压是380V【如A相对C相得电压】在实际供电中常常会把中性线O与⼤地【接地极】相连接,这时的中性线⼜叫做零线,⽤N来表⽰。

它除了保持了能与相线形成回路功能外,⼜具有了对设备的漏电保护功能,有效地防⽌了因设备漏电⽽引发的⼈⾝触电现象,就是所说的TN-C系统。

电⼒线路中A相、B相、C相都是⼈为规定的,在相量中互相差120度电⾓度。

在必须区分ABC三相的场合,⼀般有这样⼏种⽅法:在电⼒系统中,来电的相位是标定的,即告知你哪根线是A,哪根线是B,哪根线是C,按照相位⾊标志是:A相为黄⾊;B 相为绿⾊;C相为红⾊。

或者直接标明ABC相。

两个相同电压等级、相同频率,但来⾃不同电源的系统并列时,⽤等电位法:测量两端电源之间的电位差,⽤电压表(或电压互感器)两端分别接两个电源的A相,在测量两个B相、C相的电压,如果这三个电压都为零,则说明这两个电源的A、B、C相序相同。

可以并列运⾏。

在⽤户端,使⽤⽤电器时,不⼀定要校准ABC相位,因为,除了电动机等由于旋转⽅向受相序的影响外,其他⽤电器对相序没有要求。

我公司三相变压器设计先进、结构合理、外形美观、主要性能指标均优于国内标准,如局放⽔平、空载损耗、负载损耗、噪声以及能适应⾼湿度环境使⽤等,可安装在靠近湖、海、河边污秽潮湿的环境及防⽕要求⾼,负荷较⼤的地区。

主变抗短路能力ABC级

主变抗短路能力ABC级

主变抗短路能力ABC级
近年来,公司对220千伏及以上电压等级主变抗短路能力进行了全面的校核梳理,发现不满足实地短路电流水平的主变占比较高,不合格变压器生产年份主要分布在2008年以前。

鉴于该电网短路容量水平未达到GB1094.5-2008《电力变压器第5部分:承受短路的能力》的规定要求,根据变压器安装地点短路水平,对变压器实地运行风险进行评估,在主变校核结果基础上,合理制定检修策略,确定变压器改造原则。

将220千伏变压器实地运行风险分为以下5个等级:
A类:能够承受100%及以上实地短路电流;
B类:能够承受90-100%实地短路电流;
C类:能够承受70-90%实地短路电流;
D类:能够承受50-70%实地短路电流;
E类:能够承受小于50%实地短路电流。

变压器的基础知识

变压器的基础知识

变压器的基础知识一、变压器的分类1、按照变压器的冷却方式分类冷却形式(一般用4各字母表示)字母代表的意义․对于变压器,一般用四个字母顺序代号标志其冷却方式。

第一个字母表示与绕组接触的内部冷却介质,其中:O代表矿物油或燃点不大于300℃的合成绝缘液体;K代表燃点大于300℃的绝缘液体;L代表燃点不可测出的绝缘液体。

․第二个字母表示内部冷却介质的循环方式,其中:N代表流经冷却设备和绕组内部的油流是自然的热对流循环;F代表冷却设备中的油流是强迫循环,流经绕组内部的油流是热对流循环;D代表冷却设备中的油流是强迫循环,至少在主要绕组内的油流是强迫导向循环。

․第三个字母表示外部冷却介质,其中:A代表空气;W代表水。

․第四个字母表示外部冷却介质的循环方式,其中:N代表自然对流;F代表强迫循环(风扇、泵等)。

现在高电压、大容量变压器均采用变压器油作为变压器绕组内部的冷却介质,因此变压器冷却方式的字母表示第一个字母均为O。

油在变压器绕组内部的循环方式有三种:自然热对流循环;非导向强油循环;导向强油循环,分别用N、F、D表示。

变压器的外部冷却介质有空气和水,分别用A和W表示,现在变压器一般采用空气作为外部冷却介质,因此第三个字母一般为A。

空气有两种循环方式:自然对流和强迫循环,分别用N和F表示。

因此对于油浸式变压器,一般有以下几种冷却方式:․ONAN(油浸自冷式):通过油的自然热对流带走热量,没有其他冷却设备。

․ONAF(油浸风冷式):在油浸自冷式(ONAN)的基础上,另加风扇给油箱壁和油管或片散吹风,以加强散热作用。

․OFAF(强迫油循环非导向风冷式):用油泵将变压器上部的热油吸入冷却器,流过冷却管簇,将热量传给冷却管,由冷却管簇对空气放出热量。

空气侧则通过变压器风扇将空气吸入,使之流过空气管簇,吸收热量,吹出冷却器外,从而达到变压器冷却的目的。

流经绕组内部的油流是热对流循环。

․ODAF(强迫油循环导向风冷却式):用油泵将变压器上部的热油吸入冷却器,流过冷却管簇,将热量传给冷却管,由冷却管簇对空气放出热量。

变压器的常用常识及原理

变压器的常用常识及原理

变压器的常用常识及原理
1. 基本原理:变压器是由一对绕组绕在同一铁心上制成,通过磁耦合作用来传递电能的电气设备。

它可以将电压变换到需要的高低值,保证电能在电力系统中的传递。

2. 常用类型:按结构形式可分为三种:隔离变压器、自耦变压器、三相变压器。

按用途可分为:配电变压器、调压变压器、耦合变压器、隔离变压器等。

3. 电压变换原理:变压器的电压变换原理是利用了绕在铁心上的两组线圈之间产生的电磁感应作用。

当主绕组上有电流流过时,会产生需要的磁场,然后磁场传导到副绕组上。

根据法拉第定律,如果副绕组的绕数不同,就可以将主绕组上的电压变换成副绕组上的电压。

4. 其他常识:变压器有着协同作用的电源和负载之间的调节作用。

变压器有损耗,主要包括电阻损耗和铁损耗。

铁损耗是指在磁场中铁心发热导致的损耗;而电阻损耗主要是指绕组发热导致的损耗。

配电变压器基础知识讲解

配电变压器基础知识讲解

电能 → 磁场能 → 电能转化 (U1、I1) (变化的磁场) ( U2、I2)
+
u1

一次 绕组
i1
Φ
N1
变压器原理图
铁心
i2
+
u2 Z
– N2 二次
绕组
思考: 若给原线圈接 直流电压U1, 副线圈电压U2?
=0
其感应电动势大小可分别表示为:
e1
N1
d
dt
e2
N2
d
dt
式中 N 2、N 2—— 一、二次绕组的匝数;
结论:一次、二次侧电流与匝数成反比。
变压器的铭牌和技术数据
1、变压器的型号:型号表示一台变压器的结构、额定容量、 电压等级、冷却方式等内容。
S J L * 1000/10
高压绕组的额定电压(KV)
变压器额定容量(KVA)
设计序号
L铝线圈, Z有载调压,S三绕组
冷却方式
J:油浸自冷式 F:风冷式
相数 S:三相 D:单相
电压互感器
电流互感器
二、变压器的分类
按用途分类:电力变压器(升压、降压)、仪用变 压器(电压互感器、电流互感器)、整流变压器;
整流变压器
二、变压器的分类
按相数分类:单相变压器和三相变压器;
• 常用于单相交流电路 中隔离、电压等级的 变换、阻抗变换、相 位变换或三相变压器 气组
二、变压器的分类
按相数分类:单相变压器和三相变压器;
• 位形图
为了方便,用一个相量图既表示电压相量,
也表示电动势相量,同时,不再标注电压或电动
势相量符号,只标明首、末端标志字母。采用这
种表示方法,各电压或电动势之间的相位关系不

(完整word版)很全的变压器基础知识讲解

(完整word版)很全的变压器基础知识讲解

很全的变压器基础知识一、变压器原理及分类1.原理:变压器是借助于电磁感应,以相同的频率,在两个或更多的绕组之间,变换交流电压和电流而传输电能的一种静止电器。

其基本原理是电磁感应原理,即“电生磁,磁生电”的一种具体应用.2.分类:电力变压器——用于输配电系统按用途分特种变压器—-用于特殊用途的变压器1.升压变压器:把发电机电压升高2.降压变压器:把输电电压降低3.联络变压器:联接几个不同电压等级电力变压器又分为的系统4.配电变压器:把电压降到用户所需电压5.厂用变压器:供发电厂本身用电特种变压器:整流变压器,电炉变压器等。

3.符号含义:□□□□□□□□—□/□□—防护代号(一般不标,TH-湿热,TA—干热)高压绕组额定电压等级(kV)额定容量(kVA)设计序号(1、2、3……;半铜半铝加b)调压方式(无励磁调压不标,Z—有载调压)导线材质(铜线不标,L-铝线)绕组数(双绕组不标,S-三绕组,F—双分裂绕组)循环方式(自然循环不标,P—强迫循环)冷却方式(J—油浸自冷,亦可不标,G-干式空气自冷,C—干式浇注绝缘,F—油浸风冷,S—油水冷)相数(D—单相,S—三相)绕组耦合方式(一般不标,O—自耦)4.油浸变压器(电力)的基本组成:变压器主要由下列部分组成:铁心器身绕组引线和绝缘油箱本体(箱盖、箱壁和箱底或上、下节变压器油箱油箱)油箱附件(放油阀门)调压装置——无励磁分接开关或有载分接开关保护装置——储油柜、油位计、安全气道、吸湿器、油温元件、净油器、气体继电器等出线装置高、中、低压套管、电缆出线等二、组件1.压力释放阀1.1用途及工作特点压力释放阀是用来保护油浸电气设备,例如变压器、高压开关、电容器、有载分接开关等的安全装置,可以避免油箱变形或爆裂。

当油浸电气设备内部发生事故时,油箱内的油被气化,产生大量气体,使油箱内部压力急剧升高。

此压力如不及时释放,将造成油箱变形甚至爆裂。

安装压力释放阀,就是油箱压力升高到释放阀的开启压力时,释放阀在2ms内迅速开启,使油箱内的压力很快降低。

变压器基本知识

变压器基本知识

高压字母大写,中低压字母小写,Y(y)星接;D(d)角接;Z(z)曲折连接;N(n)中性点;a自偶连接;0-11组别数(相量)高压为12不标;单相I。

Y N, d 11;双绕组∣∣∣高压星接高压中性点引出低压角接Y N,y no,d11;三绕组∣∣∣∣∣高压星接高压中性点引出中压星界中压中性点引出低压角接Y N,a0,d11 三绕组自偶∣∣∣∣高压星接高压中性点引出中压自偶连接低压角接YN,yn0-yn0 +d 分裂备变∣∣∣高压星接中性点引出分裂低压星接中性点引出平衡绕组(消除三次截波)D,yn1-yn1 分裂厂变∣∣高压角接分裂低压星接中性点引出效率η=[1-(Po+Pk/额定容量kVA)]×100% 附机损耗:风扇1.5KW/个油泵2KW/个杂散损耗=Pk×15%套管电流互感器LRB(L-互感器,R-套管,B-保护,测量不标B)级次:0.2/5P20/5P20(一只测量两只保护);TPY Kssc=25(500KV低压、中性点暂态保护CT)保安系数<5(升压变测量用5,10保安系数越小越安全)0.2S(特殊用途测量电流互感器准确级0.2,0.5)0.2 /5P20 /5P20| | |测量用电流互感器保护用CT复合误差保护用电流互感器准确级0.1,0.2,0.5,1,3,5 准确级5,10;P保护准确系数5,10,15,20,30(%误差,越小越精确) (%误差,越小越精确) 短路电流倍数(越大越精确)TPY Kssc=25| |暂态保护用电流互感器级短路电流倍数(TPS,TPX,TPY,TPZ)容量: 50V A (容量越大体积越大)变比: 1250~2500 /1A| |一次侧电流(2个抽头)二次侧电流套管BRLW -500 /1250 -4| | | |BR油纸电容电压电流污秽等级D短尾L电流互感器套管60kV以上为油纸电容,60kV以下为纯瓷。

导杆式套管电流均大于或等于1600A。

电工基础——变压器知识点汇总复习

电工基础——变压器知识点汇总复习

变压器第一节变压器的构造一、变压器的用途和种类变压器是利用互感原理工作的电磁装置,它的符号如图11-1所示,T是它的文字符号。

1.变压器的用途:变压器除可变换电压外,还可变换电流、变换阻抗、改变相位。

2.变压器的种类:按照使用的场合,变压器有电力变压器、整流变压器、调压变压器输入、输出变压器等。

二、变压器的基本构造变压器主要由铁心和线圈两部分构成。

铁心是变压器的磁路通道,是用磁导率较高且相互绝缘的硅钢片制成,以便减少涡流和磁滞损耗。

按其构造形式可分为心式和壳式两种,如图11-2(a)、(b)所示。

线圈是变压器的电路部分,是用漆色线、沙包线或丝包线绕成。

其中和电源相连的线圈叫原线圈(初级绕组),和负载相连的线圈叫副线圈(次级绕组)。

第二节变压器的工作原理一、变压器的工作原理变压器是按电磁感应原理工作的,原线圈接在交流电源上,在铁心中产生交变磁通,从而在原、副线圈产生感应电动势,如图11-3所示。

1.变换交流电压原线圈接上交流电压,铁心中产生的交变磁通同时通过原、副线圈,原、副线圈中交变的磁通可视为相同。

设原线圈匝数为N1,副线圈匝数为N2,磁通为 ,感应电动势为图11-1 变压器的符号图11-2 心式和壳式变压器tN E t N E ∆∆=∆∆=ΦΦ2211 , 由此得2121N N E E =忽略线圈内阻得K N N U U ==2121 上式中K 称为变压比。

由此可见:变压器原副线圈的端电压之比等于匝数比。

如果N 1 < N 2,K < 1,电压上升,称为升压变压器。

如果N 1 > N 2,K >1,电压下降,称为降压变压器。

2.变换交流电流根据能量守恒定律,变压器输出功率与从电网中获得功率相等,即P 1 = P 2,由交流电功率的公式可得U 1I 1 cos ϕ1= U 2I 2 cos ϕ2式中cos ϕ1——原线圈电路的功率因数;cos ϕ2——副线圈电路的功率因数。

变压器知识

变压器知识

变压器知识让我们一起来了解一下变压器的基本知识吧!变压器是一种利用变化电磁感应原理来改变交流电的电压、电流和功率的电器设备。

它包括两个或更多的线圈,通常分别称为“主线圈”和“次线圈”。

主线圈连接到电源,而次线圈则输出电压。

变压器的工作原理基于法拉第电磁感应定律。

当主线圈中的电流发生变化时,它会在变压器的铁芯中产生磁场。

这个磁场是由磁性铁芯的高导磁率来增强的。

接着,次线圈会被这个磁场感应,从而在其中产生电流。

根据法拉第电磁感应定律,次线圈中感应的电压与主线圈中的电流变化成比例,即有以下关系:U1/U2 = N1/N2,其中U1和U2分别代表主线圈和次线圈的电压,N1和N2分别代表两个线圈的匝数。

变压器主要有两个种类:升压变压器和降压变压器。

升压变压器将输入电压的大小增加,而降压变压器将输入电压的大小减小。

这取决于主线圈和次线圈的匝数比。

例如,如果次线圈的匝数比主线圈少,那么输出电压将比输入电压低。

变压器具有很多优点,其中之一是它能够有效地改变电压而几乎不损耗能量。

这是由于变压器的运转基于电磁感应原理,而电磁感应过程中只会产生很少的能量损耗。

此外,变压器也具有结构简单、使用方便、成本较低等优点。

除了变压器的基本知识,还有一些其他的变压器相关术语值得了解。

首先是变比。

变比是指主线圈和次线圈之间的匝数比,它决定了输出电压与输入电压的比例关系。

另一个术语是额定功率。

变压器的额定功率是指变压器能够稳定工作的最大功率,超过额定功率会导致变压器过热。

最后是变压器的效率。

变压器的效率是指输出功率与输入功率之间的比率,通常以百分比表示。

高效率的变压器能够最大程度地减少能量损耗。

总结一下,变压器是一种利用变化电磁感应原理来改变交流电的电压、电流和功率的电器设备。

它有升压变压器和降压变压器两种类型,能够通过改变主线圈和次线圈的匝数比来实现电压的变化。

变压器具有结构简单、使用方便、成本较低等优点,因此在我们的日常生活中得到了广泛应用。

变压器相序的排列规则

变压器相序的排列规则

变压器相序的排列规则稿子一嗨,亲爱的小伙伴们!今天咱们来聊聊变压器相序的排列规则,这可是个很重要的知识点哦!你知道吗,变压器相序的排列可不是随便来的。

这就好比一群小伙伴排队,得有个顺序才行。

在变压器里呀,相序的排列通常要考虑好多方面。

比如说,为了保证电力系统的稳定运行,相序得按照一定的规律来。

一般情况下,我们会按照 A、B、C 的顺序来排列。

而且哦,这个排列还和输电线路的连接有关系。

如果相序排错了,那可就麻烦啦,可能会导致设备不正常工作,甚至会出故障呢!还有呀,在实际操作中,技术人员得特别小心,仔细检查相序的排列是不是正确。

这就像做一件精细的手工活儿,容不得半点马虎。

呢,变压器相序的排列规则就像是电力世界里的“交通规则”,大家都得遵守,这样才能让电力系统顺顺利利地运行,给我们带来光明和便利。

怎么样,是不是对变压器相序的排列规则有了一点点了解啦?稿子二嘿,朋友们!咱们今天来唠唠变压器相序的排列规则这回事儿。

说起这个呀,它可真不简单。

想象一下,变压器就像一个大管家,要把电安排得妥妥当当,这相序排列就是其中的关键。

先来说说为啥要有这个排列规则。

其实就是为了让电能够有序地流动,不混乱。

就像咱们走路,得有个方向,不然不就撞一块啦。

通常呢,变压器的相序会按照 ABC 这样的顺序来排。

这可不是随便定的,是经过好多专家研究出来的。

如果不按照这个规则来,那后果可严重了。

电器可能会烧掉,电网可能会瘫痪,那可真是一团糟。

在安装变压器的时候,工作人员可得瞪大眼睛,不能出错。

每一个接线都得仔细检查,确保相序正确。

而且哦,不同的变压器可能会有一些小差别,但总体的排列规则是不变的。

所以呀,大家要记住这个重要的规则,这样咱们的电力世界才能稳稳当当,咱们才能舒舒服服地用电。

好啦,今天关于变压器相序排列规则就说到这儿,希望大家都能明白哦!。

关于变压器计算abc

关于变压器计算abc

如何计算变压器容量_变压器容量计算公式-变压器的
功率计算选择
变压器的功率是决定于负载的,既:
P2=U2I I2I+U2II I2II+......+U2n I2In(VA)
P1=P2/η(VA)
式中:
P2变压器次级功率计算值。

P1变压器的初级功率计算值。

U2I和U2II......变压器次级各绕组电压(V),其值由负载决定。

I2I和I2II......变压器次级各绕组电流(A),其值由负载决定。

η为效率
变压器容量1KVA以下的变压器容量小,效率较低,一般可取η=0.8到0.9,对于变压器容量在100VA 以下的,η选小值;变压器容量在100VA到1000VA者选大值.硅钢片质量差的η可选0.7。

I1=P1/U1(1.1到1.2)(A)
式中:U1为初级电压(V)
1.1到1.2为考虑到空载激磁电流的经验系数。

变压器容量计算出来后就可以计算硅钢片铁芯的截面积S等其他参数。

干货-史上最全面的变压器知识

干货-史上最全面的变压器知识

干货|史上最全面的变压器知识
变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和铁芯(磁芯)。

主要功能有:电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。

按用途可以分为:电力变压器和特殊变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等)。

电路符号常用T当作编号的开头.例: T01, T201等。

是电力建设、电力系统、变电工程中不可或缺的设备。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

变压器常识A B C③1.变压器允许温升2.变压器的参数偏差值与使用峰值的参数3.铁心4.温升试验5.冲击试验1.变压器允许温升变压器各个部门有不同的允许温升,不同的运行工况也有不同的允许温升。

决定允许温升的因素有:变压器的运行预期寿命、变压器的安全运行、变压器的检测技术。

绕组允许温升:绕组的允许温升是指整个绕组的平均温升,由电阻法测得,允许温升与绝缘耐热等级有关。

油浸式变压器属A级绝缘,由于传统的绕组温升测量法为电阻法,测得的温升为平均温升,A级绝缘允许的平均温升为65K。

平均温升与绕组最热点温升之差假使为13K。

在年平均温度为20℃时,A级绝缘绕组最热点温度为20+65+13=98℃,此时A级绝缘具有正常寿命。

干式变压器各种绝缘的允许平均温升:A级为60K,E级为75K,B级为80K,F级为100K,H级为125K,C级为150K。

冬季绕组温升低于平均温升,绕组可延长寿命,夏季的绕组温升高于平均温升,绕组要牺牲寿命。

如超名牌容量也要牺牲寿命,但超名牌容量运行时,油浸式变压器A级绝缘绕组最热点温度不能超过140℃,即使牺牲的寿命不多,也不允许超过140℃,因超过140℃时油要分解出气体而影响绝缘强度。

所以油浸式变压器A级绝缘的最热点温度不能超过140℃是从变压器安全运行出发的。

大容量变压器有时有几种冷却方式,例如ONAN/ONAF,变压器额定容量一般是指ONAF下的允许值,当风扇失去电源后,冷却效率下降,如仍按ONAF冷却方式下容量运行时,绕组平均温升必将升高,故ONAN冷却方式下必须降低容量运行,使绕组平均温升不超过65K。

另外,双绕组或三绕组变压器中,二个或三个绕组应同时达相同的温升,当一个绕组达65K平均温升时另一个或二个绕组低于65K,则这样的设计是不经济的。

油浸式变压器还应使油面顶层与几个绕组平均温升同时达允许温升是较为经济的。

即油面顶层温升达55K,绕组平均温升达65K为经济的方案。

在设计阶段,就合理选取每一绕组的电流密度,在保持负载损耗不超过标准值时使各个绕组的温升接近65K,同时油面顶层也达55K。

但是,这对强油循环的变压器是难以达到的。

因强油风冷式变压器的油顶层温升一般为40K,强油水冷式变压器的油顶层温升一般为35K。

实际上,油面顶层温升与绕组平均温升很难同时到达极限允许值,因此,一般不能根据油面顶层温升来判断绕组平均温升。

这也是大容量变压器既装油面温度指示仪与绕组热点温度指示仪的原因。

如单装油面温度指示仪时,有时较难判断绕组平均温升。

尤其强油循环冷却变压器。

在分析变压器温升时还要注意冷却介质的温度:一般风冷式变压器的冷却介质为空气,水冷变压器冷却介质为水。

当装有封闭母线时,低压套管在封闭母线内的介质虽为空气,但温度为80℃。

所以当低压套管用于敞开式时与用于封闭母线内时有不同的允许温度。

一般,用于封闭母线内的套管要降低额定电流,因封闭母线内空气温度较高。

由此可知,引线、套管、有载分接开关或无载分接开关的允许温升决定于其周围介质的温升。

变压器又具有一定的超名牌运行的能力,带电组件也应具有相同的能力,既有一定的寿命,又不影响安全运行。

前面分析的油面顶层温升与绕组平均温升是指稳态下的温升。

有时,在运行中常有瞬时负载的变化,如突然接入较大负载,突然甩负载,此时还应注意温度变化的时间常数。

油的时间常数较大,就是负载变化后,油面温度在较长时间后才能达稳定温升值,而绕组的时间常数较小,绕组平均温度能较快地随着负载的变化而变化。

当负载增加时,不能认为油面温度没有变化,而绕组温度也没有变化。

油的时间常数较大,油面温度上升较慢,绕组时间常数较小,绕组温度上升较快。

如有绕组温度指示仪,这个指示仪也应有较好的响应时间,时间常数也要很小。

要控制ONAF风扇启动就不能靠油面温度指示仪,只能由绕组温度指示仪实现,或由套管电流互感器来控制。

在变压器中,有时漏磁产生的损耗密度太大时,会产生局部过热。

大电流引线附近的箱壁,大电流套管引出处箱盖等处,有时会有局部过热。

引起油分解出气体的局部过温度是不允许的,这会引起可靠性的下降。

这就要采取措施改变漏磁的途径,采取隔磁措施或在漏磁集中处用不导磁材料。

变压器在运行中,不可避免地会有短路,变压器短路时将流过短路电流,此时,变压器迅速发热,由于短路电流很大,变压器等于在绝热条件下运行而不考虑散热。

A级绝缘铜导线绕组在短路时的允许温度为250℃。

为保持这一温度不超过,要在设计中计算短路电流下许用电流密度,使在允许的持续时间时铜导线不超过250℃铜导线的机械应力允许值与温度有关,铜导线的工作温度超过,允许应力降低。

所以在引伸率为0.2%时允许应力应是250℃下的许用值。

研究变压器允许温升时,还有几点要引起注意:(1)有载调压变压器中有载分接开关内的过度电阻器,应使有载分接开关在连续操作下,电阻器对油温升不超过350K。

(2)做温升试验时,外部的热不要倒流入变压器,如短接引线电流密度太大就属这种情况的例子。

(3)可在绕组内埋设传感器靠光导纤维引出以测绕组热点温度,这样,更能测出变压器的超名牌运行能力。

(4)高海拔处运行的变压器,应注意高海拔处的散热困难,但同时高海拔处的周围环境温度会下降,二者有时可补偿。

(5)干式变压器的铁心温度会影响靠铁心柱绕组的温升。

(6)散热器内不能有剩气没有放出,散热器上必须要有放气塞,在温升试验前先放气。

(7)散热器的散热中心比发热中心要高为好。

(8)箱盖下不能有死油区。

(9)散热器或冷却器进入油箱中油,要能流入绕组,不能在绕组外空间短路流通。

(10)温升试验用机组要有足够容量,必要时可用电容器补偿。

温升试验前后油中含气色谱分析是检测有无过热的检测手段,但温升试验时间要足够长。

也可用液相色谱分析检测糠醛含量来判断有无低温过热。

2.变压器的参数偏差值与使用峰值的参数考核变压器性能的参数都由技术条件规定,标准值都有自己的偏差值,偏差值有几种类型:(1)只规定下限,没有上限,越大越好:a.吸收比,绝缘电阻;b.套管间带电距离;c.绝缘承受能力;d.局部放电试验时间与次数,工频耐压试验时间与次数;e.电极表面场强;f.突发短路试验次数;g.冲击试验次数;h.有载分接开关的电寿命、机械寿命。

(2)只规定上限,没有下限,越小越好:a.空载损耗,负载损耗;b.空载电流;c.总损耗;d.绕组与油面顶层温升;e.介质损耗率;f.噪声水平;g.局部放电量;h.绕组热点温升;短路时绕组允许温度;i.过激磁能力;j.油中含水量与含气量、油的带电度;k.测损耗时瓦特表的功率因数。

(3)既规定上限,又规定下限:a.阻抗电压;b.电压比;c.冲击电压波形及峰值;d.不平衡电阻。

(4)没有偏差要求的参数:a.零序阻抗;b.空载电流谐波分析;c.辅助风扇电机、泵的功率消耗;d.涌流。

(5)允许校正的标准值:a.高海拔温升限值;b.非额定电流下测得的阻抗电压与负载损耗(但至少加50%额定电流);c.非额定电流或非额定损耗下的温升(但至少加90%额定电流);d.用球隙校正感应试验或外施耐压时高压侧电压。

(6)必须精确的量a.试验空载损耗与空载电流时电压波形;b.交流电源的频率。

在判断产品是否合格时,应根据以上要求进行评估。

另外,在变压器的性能参数上,有的采用方均根值,也有不少参数是采用峰值,对采用峰值的参数有:(1)冲击电压值,包括全波、截波与操作波试验电压;(2)激磁涌流;(3)磁通密度;(4)短路动稳定电流,包括非对称短路电流第一个峰值。

(5)工频试验电压以峰值实测值除以作为均方根值。

当波形畸变时,峰值并不等于乘以均方根值,如接近饱和磁通密度时空载电流峰值与均方根值之比要比大得多。

所以,该用峰值的参数,必须以峰值来考核。

3.铁心(1)铁心的作用铁心由导磁材料构成,它是激磁电压产生的主磁通的回路。

由于主磁通是闭合型的,因此铁心最适宜的结构是闭合结构。

由板料叠成时,相邻层接缝宜错开,由条料绕成卷铁心时,可连续绕制或错开接缝以便打开接缝后能套绕组。

铁心主要作用是导磁,形式主磁通的闭合回路。

因此,铁心材料应选用高导磁率硅钢片。

但应注意额定磁通密度,在低磁通密度时,高导磁晶粒取向冷压硅钢片的磁特性,如单位损耗等,不如一般晶粒取向冷压硅钢片好。

因此,应按照额定磁通密度选取硅钢片牌号。

导磁材质应具备饱和磁通密度较高的特点,以使变压器能有较高的过激磁能力。

对三相芯式铁心结构变压器而言,关键部位是B相铁轭T接部位,冷压硅钢片常用45°接缝,由于导磁率在纵向与横向不同,因此在B相T接处有回转磁通,那里的局部磁通密度会高于平均值,有较大的单位损耗。

如果T接部位的硅钢片毛刺较大,那里的叠装厚要比其它部位大,并形成铁心夹不紧。

所以,铁心设计时应注意接缝形式,加工时要控制B相T接处毛刺大小。

目前已有激光照射处理的高导磁晶粒取向冷压硅钢片,这种硅钢片的单位损耗低,饱和磁通密度高,材质的检测以单片实测值为准,而不是方框试验结果为准。

但这种硅钢片不宜采用硅钢片退火处理工艺,它会抵消激光照射处理的效果。

目前又发展一种非晶合金(或称金属玻璃)导磁材料可用作配电变压器的导磁材料。

它是非方向导磁材料,单位损耗特别低(经带磁场下的退火处理),饱和磁通密度不很高,因此目前是制成带错开位置可打开的接缝的卷铁心。

三相变压器常采用四框式结构,其中有一个绕组接成D接。

用晶粒取向硅钢片叠成的铁心一般还是绕组的机械支撑框架,承受绕组的机械力(包括起吊应力、短路应力、运输时冲击力等)。

但用非晶合金绕成的卷铁心不能作为绕组的机械支撑框架,如果作为框架时会改变非晶合金的特性。

(2)铁心对变压器性能的影响铁心在激磁时会产生空载损耗,吸收系统的元功能量形成空载电流,铁心会产生温升。

对干式变压器而言,铁心温升会影响低压绕组温升。

铁心在激磁时还产生噪声,全电压合闸时还产生激磁涌流。

在要作操作波冲击试验以前的变压器的铁心中有剩磁时,它会影响施加操作波试验电压的波形。

剩磁还影响空载损耗值、涌流值。

铁心结构有时对局部放电也会产生影响。

因为铁心是一个接地的电极,铁心叠片又是电容性接地。

铁心结构不正确,加工上存在缺陷时,会有多点接地的可能,它是常遇到的一种故障。

故铁心必须保证一点接地,以保证运行上的可靠性。

4.温升试验温升试验目前是一次型式试验。

传统的温升试验考核绕组平均温升(用电阻法测)与油顶层温升,如这两项温升实测值没有超过标准中规定的允许温升限值,那么,变压器就被认为是通过了温升试验这项型式试验。

但是随着变压器电压等级的提高,大容量变压器损耗的降低,光纤维式测温装置的出现,油中含气色谱分析技术与液相色谱分析技术的发展,温升试验作用型式试验项目之一的内容要增加了。

在强油循环冷却的超高压变压器中,由于油与绝缘纸板的相对运动,会使油中正负离子分离而产生油流带电现象。
