无线电监测测向天线天馈系统技术方案
最新(完美版)天馈优化技术方案V2
XXX天馈优化技术方案V1.0第一部份：概述为加快天馈系统问题定位和解决速度，提升天馈优化工作效率，进一步改善网络质量，根据集团2012年网络优化工作整体安排，福建于2012年5月起在福州、莆田分公司开展天馈系统专项试点工作，试点工作的主要目的是验证天馈优化技术方案的可行性。
6.18号开始，将已验证过的方案在全省各地市开展，开展目的是通过网管数据、DT数据、MR数据发现并处理天馈问题，解决天馈导致的无线环境问题、改善覆盖、减少干扰、提高天馈优化工作效率。
技术方案在福州、莆田实施验证过可行性。
福州、莆田2/3G都是华为设备，XX、贝尔因设备、系统差异，其数据来源、分析原则、参考门限存在差异，在后续交流、实践当中做适当调整。
优化流程：图1：天馈排查流程图第二部份：技术方案一、驻波比1.概述驻波比（SWR）全称为电压驻波比（VSWR）。
在XX通信中，天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配，高频能量就会在天线产生反射波，反射波和入射波在天馈系统汇合产生驻波。
为了表征和测量天馈系统中的驻波特性，也就是天线中正向波与反射波的情况，建立了“驻波比”这一概念，驻波比的计算公式为SWR=R/r=(1+K)/(1-K)，其中反射系数K=(R-r)/(R+r) ，K为负值时表明相位相反，R和r分别是输出阻抗和输入阻抗。
当两个阻抗数值一样时，即达到完全匹配，反射系数K等于0，驻波比为1。
这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1的。
2.数据源可以从设备上获取每个小区的实时驻波比。
华为提供2种方法获取驻波比数据实时驻波检测操作方式：在NODEB侧输入命令（DSP VSWR）即可获取当前扇区的驻波比实现机制：利用业务信号的发射功率，定时检测被天馈系统反射回来的业务信号功率大小，从而计算出驻波比。
优点：实时性好，不中断业务，全网自动进行。
缺点：精度较差。
由于业务信号的功率是快速变化的，而驻波检测是通过分别检测前反向功率实现的，功率的快速变化给准确检测功率带来了困难，这就会导致实时驻波检测的精度不会太好。
天馈方案范文

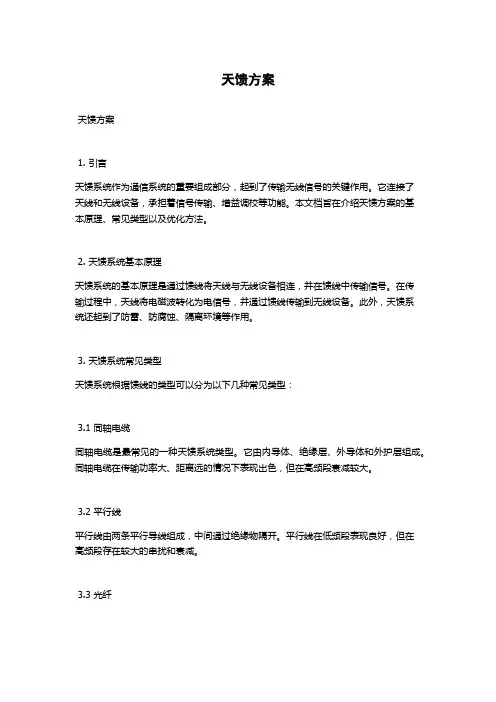

天馈方案天馈方案1. 引言天馈系统作为通信系统的重要组成部分，起到了传输无线信号的关键作用。
它连接了天线和无线设备，承担着信号传输、增益调校等功能。
本文档旨在介绍天馈方案的基本原理、常见类型以及优化方法。
2. 天馈系统基本原理天馈系统的基本原理是通过馈线将天线与无线设备相连，并在馈线中传输信号。
在传输过程中，天线将电磁波转化为电信号，并通过馈线传输到无线设备。
此外，天馈系统还起到了防雷、防腐蚀、隔离环境等作用。
3. 天馈系统常见类型天馈系统根据馈线的类型可以分为以下几种常见类型：3.1 同轴电缆同轴电缆是最常见的一种天馈系统类型。
它由内导体、绝缘层、外导体和外护层组成。
同轴电缆在传输功率大、距离远的情况下表现出色，但在高频段衰减较大。
3.2 平行线平行线由两条平行导线组成，中间通过绝缘物隔开。
平行线在低频段表现良好，但在高频段存在较大的串扰和衰减。
3.3 光纤光纤天馈系统利用光信号传输数据，具有传输速率快、抗干扰能力强的特点。
但光纤天馈系统的设备和维护成本较高，适用于高速、大容量的数据传输场景。
4. 天馈系统优化方法为了提高天馈系统的性能，需要进行一些优化方法。
以下是一些常见的天馈系统优化方法：4.1 选择合适的天线天线是天馈系统的重要组成部分，选择合适的天线可以提高系统的接收和发送性能。
根据使用场景和需求，选择天线的增益、方向性、频率范围等参数。
4.2 减少馈线长度馈线长度越长，信号衰减越严重。
通过减少馈线长度，可以降低衰减损耗，提高系统性能。
4.3 隔离干扰源天馈系统容易受到干扰源的影响，如电源线、电气设备等。
通过合理布局和隔离措施，可以减少干扰源对天馈系统的干扰，提高系统的可靠性。
4.4 定期检测和维护定期检测天馈系统的连接状态、绝缘状况等，并及时维护和更换损坏的部件，以确保系统的正常运行。
5. 结论天馈系统是无线通信系统中不可或缺的部分，它连接了天线与无线设备，起到了信号传输和增益调校的重要作用。
天馈优化方案

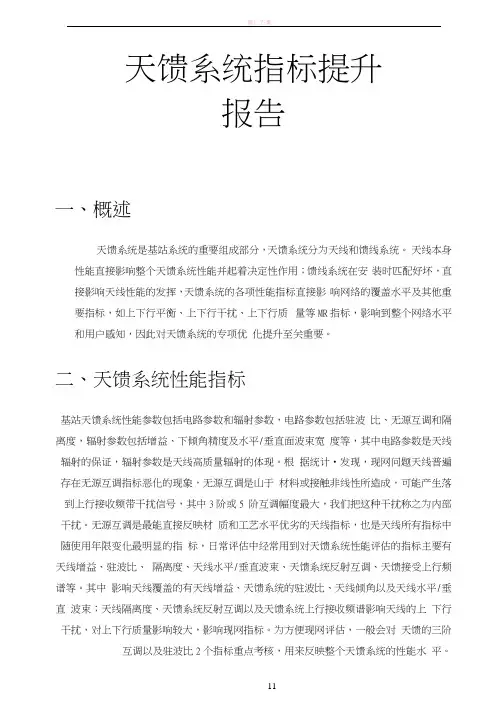

天馈系统指标提升报告一、概述天馈系统是基站系统的重要组成部分，天馈系统分为天线和馈线系统。
天线本身性能直接影响整个天馈系统性能并起着决定性作用；馈线系统在安装时匹配好坏，直接影响天线性能的发挥，天馈系统的各项性能指标直接影响网络的覆盖水平及其他重要指标，如上下行平衡、上下行干扰、上下行质量等MR指标，影响到整个网络水平和用户感知，因此对天馈系统的专项优化提升至关重要。
二、天馈系统性能指标基站天馈系统性能参数包括电路参数和辐射参数，电路参数包括驻波比、无源互调和隔离度，辐射参数包括增益、下倾角精度及水平/垂直面波束宽度等，其中电路参数是天线辐射的保证，辐射参数是天线高质量辐射的体现。
根据统计•发现，现网问题天线普遍存在无源互调指标恶化的现象，无源互调是山于材料或接触非线性所造成，可能产生落到上行接收频带干扰信号，其中3阶或5 阶互调幅度最大，我们把这种干扰称之为内部干扰。
无源互调是最能直接反映材质和工艺水平优劣的天线指标，也是天线所有指标中随使用年限变化最明显的指标，日常评估中经常用到对天馈系统性能评估的指标主要有天线增益、驻波比、隔离度、天线水平/垂直波束、天馈系统反射互调、天馈接受上行频谱等。
其中影响天线覆盖的有天线增益、天馈系统的驻波比、天线倾角以及天线水平/垂直波束；天线隔离度、天馈系统反射互调以及天馈系统上行接收频谱影响天线的上下行干扰，对上下行质量影响较大，影响现网指标。
为方便现网评估，一般会对天馈的三阶互调以及驻波比2个指标重点考核，用来反映整个天馈系统的性能水平。
三阶互调三阶互调是指当两个信号在一个线性系统中，由于非线性因素存在使一个信号的二次谐波与另一个信号的基波产生差拍（混频）后所产生的寄生信号。
比如F1的二次谐波是2F1,他与F2产生了寄生信号2F1-F2o由于一个信号是二次谐波（二阶信号），另一个信号是基波信号（一阶信号），他们俩合成为三阶信号，其中2F1-F2被称为三阶互调信号，它是在调制过程中产生的。
天馈系统方案
引言天馈系统是指在通信网络中，用于将基站与天线之间的信号进行传输的系统。
它承担了信号的传输和增益放大的功能，对通信网络的质量和稳定性具有重要影响。
本文将介绍一种高效、可靠的天馈系统方案，以满足通信网络的要求。
1. 天馈系统的基本组成天馈系统主要由以下几个组成部分构成：1.1 天线天线作为天馈系统的核心组成部分，负责接收和发射信号。
天线的种类包括定向天线、宽带天线等，其选择应根据具体的通信需求来确定。
1.2 馈线馈线用于连接基站和天线，传输信号。
馈线的选择应考虑传输损耗、阻抗匹配等因素，以保证信号的有效传输。
1.3 馈线连接器馈线连接器连接馈线和其他设备，如基站和天线。
连接器的选择应考虑其可靠性、防水性能等因素，以确保系统稳定运行。
1.4 天线支架天线支架用于固定天线，使其能够稳定地工作。
天线支架的材质和结构需要根据天线的重量和安装环境的要求来选择。
2. 天馈系统方案设计天馈系统的方案设计应考虑以下几个因素：2.1 基站数量根据通信网络的规模确定基站的数量，以确定天馈系统的规模和容量需求。
2.2 频率范围根据通信频段确定天馈系统的频率范围，以选择合适的天线和馈线。
2.3 地理环境根据通信网络所在地的地理环境，如建筑物、山脉等地形，确定天线的安装位置和馈线的走向。
2.4 环境影响考虑到天馈系统可能受到的环境影响，如天气、电磁干扰等因素，选择符合要求的抗干扰性能的设备。
3. 天馈系统方案实施天馈系统方案实施的关键步骤包括以下几个方面：3.1 设计和布局根据天馈系统方案设计的要求，进行天馈系统的设计和布局，包括天线安装位置、馈线走向等。
确保设计合理、布局合理。
3.2 设备选购根据天馈系统方案的要求，选择符合要求的天线、馈线和连接器等设备，确保设备性能和质量达到要求。
3.3 安装和调试根据天馈系统的设计和布局，进行设备的安装和调试工作，确保设备的安装质量和性能稳定。
3.4 系统测试完成天馈系统的安装和调试后，进行系统测试，包括信号传输测试、阻抗匹配测试等，以确保系统的正常运行。
天馈系统方案
天馈系统方案1. 引言天馈系统是电信运营商用于将信号从室外天线传送到室内设备的关键系统之一。
它在移动通信、广播电视、卫星通信等领域扮演着重要角色。
本文将介绍天馈系统的概述，其组成部分以及不同组件的功能和特点。
2. 天馈系统概述天馈系统是指由天线、馈线、分配器等组成的一个集中的传输系统，用于把无线电频率的电磁波从室外传送到室内设备。
它是无线通信的重要组成部分，起到信号传输、增强和补偿的作用。
3. 天馈系统组成部分天馈系统主要由以下几个组成部分构成：3.1 天线天线是天馈系统中最重要的组件之一，负责接收和发送电磁波信号。
根据不同的应用场景，可选择不同类型的天线，包括定向天线、全向天线等。
天线的选择要考虑到信号的频率范围、增益、方向性等因素。
3.2 馈线馈线是将天线接收到的信号传输到室内设备的媒介。
常用的馈线类型有同轴电缆、平行线等。
馈线的选择要考虑到信号损耗、阻抗匹配和可靠性等因素。
3.3 分配器分配器是将馈线的信号分配到不同的室内设备的组件。
它可以根据需要分配信号的数量和功率要求选择不同类型的分配器，如功率分配器、信号分配器等。
3.4 放大器放大器是用来增强天馈系统中的信号强度的设备。
它可以根据馈线的损耗和传输距离的要求选择不同功率和增益的放大器。
3.5 过滤器过滤器是用来滤掉不需要的频率信号的设备。
在天馈系统中，过滤器可以用来滤掉干扰信号，以保证通信信号的质量和可靠性。
3.6 连接器连接器是用来连接天线、馈线和设备之间的接口。
它要具备良好的防水、耐腐蚀和可靠的连接特性。
4. 天馈系统的功能和特点天馈系统的主要功能包括信号传输、增强和补偿。
它具有以下特点：•低损耗：天馈系统中的馈线采用低损耗的材料，以降低信号传输过程中的能量损耗。
•高增益：通过选择合适的天线和放大器，天馈系统可以增强信号的强度，提高通信的覆盖范围和质量。
•阻抗匹配：为了提高信号的传输效率，天馈系统中的各个组件要保持良好的阻抗匹配。
天馈线系统及测试
天馈线系统及测试使用说明1.基站天馈线的结构从基站天线口用1/2”软跳线连接，再从硬馈线转换成软跳线连接到天线。
在这里，软跳线主要用于连接，而硬馈线的损耗较小，主要用于信号传输。
室外馈线及接头处要接地。
也可采用塔顶放大器放大上行信号，以提高基站的接收灵敏度。
如图3－1所示。
图3－1基站天馈线的结构2.天线2.1天线的基本概念1．天线的作用天线是发射机发射无线电波和接收机接收无线电波的装置，发射天线将传输线中的高频电磁能转换为自由空间的电磁波，接收天线将自由空间的电磁波转换为高频电磁能。
因此，天线是换能装置，具有互易性。
天线性能将直接影响无线网络的性能。
2．天线辐射电磁波的基本原理导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关。
当两导线的距离很近、电流方向相反时，两导线所产生的感应电动势几乎可以抵消，因而辐射很微弱；如果将两导线张开，这时由于两导线的电流方向相同，由两导线所产生的感应电动势方向相同，因而辐射较强。
当导线的长度远小于波长时，导线的电流很小，辐射很微弱；当导线的长度增大到可与波长相比拟时，导线上的电流就大大增加，因而就能形成较强的辐射。
通常将上述能产生显著辐射的直导线称为振子。
两臂长度相等的振子叫做对称振子。
每臂长度为四分之一波长的称为半波振子；全长与波长相等的振子，称为全波对称振子；将振子折合起来的，称为折合振子。
实际天线是由振子叠放组成的。
如图3－2所示。
图3－2 天线辐射电磁波原理图3．天线的极化（1）电磁波的极化无线电波在空间传播时，其电场方向是按一定的规律而变化的，这种现象称为无线电波的极化。
无线电波的电场方向称为电波的极化方向。
如果电波的电场方向垂直于地面，我们就称它为垂直极化波。
如果电波的电场方向与地面平行，则称它为水平极化波。
如图3－3。
图3－3 电磁波的极化方向（2）天线的极化天线辐射的电磁场的电场方向就是天线的极化方向。
垂直极化波要用具有垂直极化特性的天线来接收；水平极化波要用具有水平极化特性的天线来接收；当来波的极化方向与接收天线的极化方向不一致时，在接收过程中通常都要产生极化损失。
天馈式覆盖方案
天馈式覆盖方案天馈式覆盖，顾名思义是采用AP，加馈线，加吸顶天线来搭建无线网络。
从而起到减少AP的使用来减少同频干扰。
工作原理：天馈式覆盖采用的AP均为大功率工业级无线AP，功率是一般家用无线路由器的7-8倍，是一般吸顶式AP的5-6倍，大功率是保证覆盖效果的基本。
功率越大，穿透的效果就越好。
馈线为铜芯线，避免信号在传输过程中衰减严重的问题。
吸顶天线为无源件，即不需要供电来运行，这样吸顶天线就不易损坏，老化速度相对较慢，最大的特点是吸顶天线仅用于发射AP的信号，不会占用额外的信道，一层楼一个AP不管AP外接2个还是4个吸顶天线，都不会占用额外的信道，就完全避免了同频干扰。
天馈式覆盖方案，一般一个工业级无线AP外接2-4个吸顶天线，覆盖16-24个房间。
以中间为走廊，两边为房间的酒店宾馆为例，设备安装在走廊，信号透过两边的墙覆盖到房间里面。
采用天馈式方案，能很好的避免同频干扰。
作用：天馈式覆盖一般运用于酒店、宾馆、写字楼这些房间数比较多，上网人数比较多的环境。
因为酒店、宾馆等网络的终端使用是手机、平板，所以传统的有线网络覆盖已意义不大而逐渐被无线网络锁替代。
而用于酒店无线覆盖的方案与设备也有很多，例如吸顶式或者面板式的覆盖方案，每个AP会占用一个信道，2.4G无线WiFi真正互不干扰的只有1、6、11这3个信道，AP信道重复就会产生同频干扰，影响无线连接的稳定性。
简单的说2.4G无线WiFi频段太拥挤，容易同频干扰。
而同频干扰是AP界的难题，天馈式覆盖是以同面积同环境的基础上，使用的设备在机种方案中是最少的而最大限度的杜绝了同频干扰，得到广泛使用。
天馈式覆盖方案：AP和吸顶天线安装在楼道，施工简单，无线信号穿透到楼道两边的房间，不用对每个房间进行施工，也避免了设备装在客房容易损坏。
整个方案设备少，故障点少，运行稳定，安装调试好后常年不用维护。
在每一楼层放置一套无线AP，无线AP通过POE供电于机房相连，无线AP通过馈线连接吸顶天线安装在走廊，每个天线相距10-20米，每个天线覆盖6-10个房间，接2-4个吸顶天线能覆盖16-24个房间。
天馈系统方案
天馈系统方案天馈系统方案：为通信行业保驾护航在信息时代的今天，通信行业发展迅猛。
而作为支撑通信网络的重要组成部分，天馈系统的设计和建设显得尤为重要。
天馈系统是信号传输的关键环节，它的质量和可靠性直接影响到通信网络的稳定性和性能。
本文将探讨天馈系统的方案选择和技术优化，以保证通信行业的持续发展和服务质量。
一、天馈系统的基本原理和要求天馈系统是指从发射台到天线之间的传输线路和设备。
它的基本原理是将发射设备输出的电信号转化为无线电波，并通过传输线路传输到接收设备。
因此，天馈系统的首要任务是保证信号的传输质量和传输距离。
天馈系统的设计要考虑以下几个基本要求：1. 带宽和频率适配：天馈系统需要适应不同频段和带宽的信号传输要求，充分利用无线频谱资源。
2. 传输损耗：天馈传输线路应尽量减少信号的损耗，以确保信号到达接收端的强度足够。
3. 抗干扰性：天馈系统必须具备一定的抗干扰能力，以避免外界信号对传输的干扰。
4. 可靠性：天馈系统需要具备高可靠性，能够承受各种环境条件下的风雨考验。
二、天馈系统方案的选择为了满足上述要求，天馈系统的方案选择至关重要。
以下是几种常用的天馈系统方案：1. 微带天线系统：微带天线是一种在微带介质上制作的天线，适用于高频段的通信。
它具有结构简单、体积小和重量轻的优点，常被用于移动通信和卫星通信系统。
2. 铜缆系统：铜缆是一种传输信号的传输介质，常用于室内和短距离的天馈传输。
它的传输损耗较低、抗干扰能力强，适用于对信号质量要求较高的场景。
3. 光纤系统：光纤是一种将电信号转化为光信号进行传输的介质。
光纤系统传输速度快、损耗低，适用于长距离和高容量需求的通信。
4. 天馈材料技术：随着科技的进步，天馈材料技术也在不断革新。
例如，使用低损耗的介质材料和优化设计，能够减少信号损耗，提高天馈系统的性能。
三、天馈系统的技术优化除了选择合适的天馈系统方案，技术优化也是提升天馈系统性能的关键。
以下是几种常用的技术优化方法：1. 天馈线路设计：合理选择天馈线路的长度和直径，减少信号损耗和反射。
无线通信技术中的天馈设计与优化
无线通信技术中的天馈设计与优化在现代无线通信技术中，天馈设计与优化是至关重要的环节，直接影响着通信系统的性能与覆盖范围。
天馈系统是无线通信系统中的重要组成部分，其设计合理与否会直接影响通信系统的运行效果。
本文将着重探讨，并分析其中的关键技术与挑战。
首先，我们来看一下天馈系统在无线通信中的作用。
天馈系统是指无线电信号在发送器和接收器之间传输的信号线路系统，主要由天线、馈线和连接器等组成。
天馈系统在无线通信中起着桥梁的作用，传输信号的同时也会受到诸多干扰和衰减，影响系统的通信质量和覆盖范围。
因此，天馈设计的合理性和优化是无线通信系统能否高效运行的关键之一。
在天馈设计与优化中，首先需要考虑的是天线设计。
天线是无线通信中最重要的组成部分之一，其性能直接影响到通信质量和通信距离。
为了提高通信系统的性能，需要选择合适的天线类型和结构，在设计过程中考虑到天线的增益、方向性、极化等参数，以满足不同环境和应用场景的需求。
其次，在天馈设计与优化过程中，馈线的选择也是至关重要的。
馈线是将天线与无线设备之间连接的信号传输线路，直接影响到信号的传输效果。
在选择馈线时需要考虑到其传输损耗、阻抗匹配、抗干扰能力等因素，以保证信号的稳定传输，提高系统的通信质量。
另外，连接器的选择和安装也是天馈设计与优化中需要重点考虑的问题之一。
连接器是连接天线、馈线和设备之间的关键部件，如果连接器失效或质量不佳，将导致信号传输不畅，影响通信系统的正常运行。
在设计和优化连接器时，需要选择耐用性高、传输性能好的连接器，并注意连接器的安装方式和密封性，以提高系统的可靠性和稳定性。
除了上述几点，天馈设计与优化中还需要考虑到天馈系统的布局和调整。
合理的天馈系统布局可以减少信号传输中的损耗和干扰，提高通信质量和覆盖范围。
通过对天馈系统的调整和优化，可以有效提高通信系统的性能，满足不同用户的需求和应用场景的要求。
梳理一下本文的重点，我们可以发现，无线通信技术中的天馈设计与优化是一个复杂而又关键的环节，涉及到多个方面的技术和参数。
2 无线网络天馈系统
a
H
A D
B
假设所需覆盖半径为D(m)，天线高度为H(m)，倾角为α, 垂直半功率角为ß ，则天线主瓣波束与地平面的关系如图 所示： tg(a-ß /2+P)=H/D P:预置下倾角
但应用该式时有限制条件：倾角必须大于半功率角之一半；距离D必 须小于无下倾时按公式计算出的距离。
调整原则 根据覆盖、小区负载和干扰情况进行调整。 一般在城区内尽量选用电子下倾天线。
倾斜 (+/- 45°) V/H (垂直/水平)
端口隔离度
端口隔离度专指双极化天线，指 一个极化方向的输入功率与反映 到另一极化方向上的输出功率的 比值。收发共用时，端口之间隔 离度应大于30dB。
隔离度 10log(1000mW/1mW) = 30dB
1000mW (ie 1W)
1mW
一种典型的天线参数特性
负载阻抗匹配是指负载阻抗等于传输线的特性阻抗的情形，此情况下，传输线只有从 信源到负载的入射波，无反射波。 如果反射波较大，波腹电场比行波电场大，容易击穿。 负载阻抗匹配一般采用阻抗匹配器。
回波损耗
50 ohms 天线特性阻抗
Forward: 10W
Return: 0.5W
80 ohms 天线输入阻抗
dBd 和 dBi
单偶极子辐射呈圈饼状
各向同性辐射体
2.15dB
“dBd”以偶极子为基准 “dBi”以各向同性辐射体为基准
以各向同性辐射体为基准的偶极 子 增益为 2.15dB
eg:
3dBd = 5.15dBi
基站天线增益（总结）
天线的增益：一般指天线在其最大辐射方向上的增益，是和基准天线相对 比的一个相对值，有时也称为功率增益。对无线覆盖率和话音质量有较大 的影响。 可能以如下方式给出： dBi:基准天线为各向同性辐射器(全向天线）； dBd:基准天线为自由空间的半波振子（偶极子天线）； 0dBd=2.15dBi dBm是一个考征功率绝对值的值，计算公式为：10lgP（功率值/1mw） dB是一个表征相对值的值，当考虑甲的功率相比于乙功率大或小多少个 dB时，按下面计算公式：10lg（甲功率/乙功率）
最新(完美版)天馈优化技术方案V2
XXX天馈优化技术方案V1.0第一部份：概述为加快天馈系统问题定位和解决速度，提升天馈优化工作效率，进一步改善网络质量，根据集团2012年网络优化工作整体安排，福建于2012年5月起在福州、莆田分公司开展天馈系统专项试点工作，试点工作的主要目的是验证天馈优化技术方案的可行性。
6.18号开始，将已验证过的方案在全省各地市开展，开展目的是通过网管数据、DT数据、MR数据发现并处理天馈问题，解决天馈导致的无线环境问题、改善覆盖、减少干扰、提高天馈优化工作效率。
技术方案在福州、莆田实施验证过可行性。
福州、莆田2/3G都是华为设备，XX、贝尔因设备、系统差异，其数据来源、分析原则、参考门限存在差异，在后续交流、实践当中做适当调整。
优化流程：图1：天馈排查流程图第二部份：技术方案一、驻波比1.概述驻波比（SWR）全称为电压驻波比（VSWR）。
在XX通信中，天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配，高频能量就会在天线产生反射波，反射波和入射波在天馈系统汇合产生驻波。
为了表征和测量天馈系统中的驻波特性，也就是天线中正向波与反射波的情况，建立了“驻波比”这一概念，驻波比的计算公式为SWR=R/r=(1+K)/(1-K)，其中反射系数K=(R-r)/(R+r) ，K为负值时表明相位相反，R和r分别是输出阻抗和输入阻抗。
当两个阻抗数值一样时，即达到完全匹配，反射系数K等于0，驻波比为1。
这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1的。
2.数据源可以从设备上获取每个小区的实时驻波比。
华为提供2种方法获取驻波比数据实时驻波检测操作方式：在NODEB侧输入命令（DSP VSWR）即可获取当前扇区的驻波比实现机制：利用业务信号的发射功率，定时检测被天馈系统反射回来的业务信号功率大小，从而计算出驻波比。
优点：实时性好，不中断业务，全网自动进行。
缺点：精度较差。
由于业务信号的功率是快速变化的，而驻波检测是通过分别检测前反向功率实现的，功率的快速变化给准确检测功率带来了困难，这就会导致实时驻波检测的精度不会太好。
天馈整治的技术标准
关于天馈整治和优化的技术标准总部根据天馈系统的工艺要求结合网络的实际情况制定了本次整治的技术标准，各省分公司应以此作为巡检和整改的依据。
一、天馈整治的标准（一）天线安装方式和要求由于地形和环境地的影响，天线接收到的电磁波是有效直射波与反射绕射波及散射波的叠加，其结果决定了接收点处的场强幅度和相位，并直接影响天线的应用效果。
因此，选择天线架设位置应注意以下几个方面。
（1）天线的发射或接收方向应避开障碍物（楼房、铁塔、桥梁）；（2）天线架设地点应尽量远离干扰源（高压线、航线、铁塔、公路等）；（3）天线应尽量架设在附近的制高点；（4）如有几付天线同在一个铁塔上工作，应特别注意它们之间左右和上下的间距，以防相互耦合影响系统性能。
1、天线的安装方式的选择1.1天线的支撑、安装方式为提升移动通信天线的高度，可以采取多种支撑方式。
目前较为普遍的是：天线抱杆、楼顶铁塔、楼顶支撑杆、楼顶增高架、地面铁塔、地面通信杆以及在此基础上的多种美化方案。
如果移动机房所在建筑楼面高度稍高于周围建筑物的平均高度，而且近距离没有大的阻挡，在楼顶建天线抱杆是不错的选择。
天线抱杆一般高4-8米，通常可以挂1-3付天线，用70-100mm的镀锌钢管制成，顶端设长500mm的小避雷针，抱杆与外墙固定或加斜支撑与天面固定。
楼顶铁塔、楼顶支撑杆和楼顶增高架适用于移动机房所在楼面高度和周围建筑高度相比没有优势的情况，建楼顶铁塔和支撑杆对所在楼房的结构强度要求比较高。
楼顶铁塔一般高15-20米，四塔脚成矩形固定在楼顶的钢筋混凝土反梁上，在楼房结构允许的情况下可以做到2个平台，每个平台上可以设置多根天线横担，在天线隔离度允许的情况下，每根横担可以上下挂2根短天线或者1根长天线，这样每个楼顶塔可以容纳数量较多的天线。
楼顶支撑杆相对楼顶铁塔重量较轻，对楼房结构影响较小，一般高15米，可以作1－2个平台，每个平台设3根横担，上层平台横担可以上下挂2根短天线，下层平台只能挂1根短天线，两层平台最多可以挂9根天线。
天馈系统的测试原理及应用
在低 频段 ，电路上传输 的电压值的损耗几乎是 可以忽略
不计 的。绝 大多数的 电路都是 高阻入低阻 出。但是 在射 频电
路应用 当中 ，特 别是在传输线 长为 四分之一波 长的时候 ，信 号是 以波 的方式传送。在任何情况 下所有的波都不全是 传送 到 了负载上 面，总有一部分被反射 了回去。从理论上说射频
所 安装的天线 不能确定其旁瓣和后瓣 的去耦 度 ，从 而影响隔
为了减少反射 的损耗 ，我们 引入 了匹配的概念。匹配就
离度 。因此 ，对天馈线 系统进行 日常 的维护 测试 ，是十分必
要的。
是馈 线终 端所 接负载 阻抗 Ｚ 等 于馈线 特性 阻抗 Ｚ 。的 时候 。 匹配时 ，馈线上 只存在传 向终端 负载的入射波 。而没 有由终
天线 、射频 电缆和接头是 天馈 线系统最容易产生故 障的 三个地方。如在安装 时不符合 安装规范会造成天线 的排 水不
畅 ，下雨天时易导致天线 内积 水 ； 对接头的处理不好 ，在 潮
电路设计 的 目的就是将所有 的功率 都传送到负载上而没 有一 点 损耗 。任何反射功率 的产生都意 味着不是 所有的功率都加
但馈线损耗 （ ＣＬ） 不会 出现在距离域。
１
．
３必需知道的基本概念
１ 匹配 ．
信号 的质量 、覆 盖范围和发射机 的工作 状态。当天馈系统 出 ・ 现故障 时，射频信号 将会产生损耗 ，从而影 响覆盖范 围，若
天馈线 系统 出现 的故 障较 为严重 ，极有可能 对前 级设备造成
损坏。
也 力 不 从心 。 具体 表 现 为 以下 几 个 方 面 ：
１ 作 为 监 测 监 视 的 信 源 ，机 顶 盒 的质 量 和 数 量 已 经 成 为 ． 监 测 监 视 结 果 的 瓶 颈 。 如 此 多 的机 顶 盒 占据 了 机 房 机 架 的 宝
天馈系统优化技术交流
AI在天馈系统优化中的应用
AI算法可以用于天馈系统的参数优化 ，如天线增益、波束宽度、极化方式 等，以提高频谱效率和能量效率。
AI算法还可以用于天馈系统的故障诊 断和预测，通过分析历史数据和实时 数据，提前发现和解决潜在问题，提 高天馈系统的可靠性和稳定性。
天馈系统与其他系统的融合发展
天馈系统可以与无线通信系统、卫星通信系统、物联网系统 等其他系统进行融合，实现多系统共用天线和设备，提高频 谱效率和能量效率。
总结词
信号覆盖优化是提高网络质量的重要手段。
详细描述
信号覆盖优化主要通过调整天线角度、增益和极化方式， 以及优化馈线系统来实现。这可以增强信号强度，提高信 号覆盖范围，并减少盲区。
详细描述
通过精确调整天线参数，可以确保信号均匀覆盖，减少信 号盲区，提高网络服务质量。这有助于提高用户满意度， 并增强运营商的市场竞争力。
干扰问题可能由多种因素引起，如不同运营商的信号相互干扰、设备间的电磁兼 容性问题等。解决方案可能包括频率规划、滤波器设计、设备隔离等措施，以降 低或消除干扰。
功率分配不均
总结词
功率分配不均是指天馈系统中各天线接收到的功率不一致， 导致通信效果不均衡。
详细描述
功率分配不均可能是由于天线分布不均、馈线长度不一致、 天线增益差异等原因造成的。解决方案可能包括调整天线增 益、优化馈线布局、平衡各天线接收到的功率等措施。
功率分配优化有助于提高网络 性能和稳定性。
通过精确控制发射功率，可以 减少信号冲突和干扰，提高信 号质量，增强网络的稳定性和 可靠性。
切换优化
总结词
详细描述
总结词
详细描述
切换优化是确保用户在移动 过程中无缝连接的关键。
天馈整治和优化的技术标准[详]
![天馈整治和优化的技术标准[详]](https://img.taocdn.com/s3/m/4973eef3ccbff121dc3683a9.png)
附件3 :天馈整治和优化的技术标准总部根据天馈系统的工艺要求结合网络的实际情况制定了本次整治的技术标准，各省分公司应以此作为整改的依据。
、天馈整治的标准（一）天线安装方式和要求1、天线安装方式的要求1.1.全向天线1.1.1铁塔顶平台安装全向天线时，天线水平间距必须大于4m。
1.1.2天线安装于铁塔塔身平台上时，天线与塔身的水平距离应大于3m 01.1.3同平台全向天线与其它天线的间距应大于2.5m 01.1.4天线的固定底座上平面应与天支的顶端平行。
（允许误差±5cm ）1.1.5全向天线安装时必须保证天线垂直。
（允许误差±0.5 ° ）1.2.定向天线。
相邻的两个扇区之间两天线的水平间距应大于0.5m 01.2.1同一扇区两个单极化天线在水平方向上间距应大于空间分集距离1.2.2天线安装完成后,必须保证天线在主瓣辐射面方向上,前方范围10m距离内无任何金属障碍物。
1.2.3天线安装时，天支顶端应高出天线上安装支架顶部20cm。
天支底端应比天线长出20cm,以保证天线的牢固。
1.2.4微波天线与CDMA天线安装于同一平台上时，微波天线朝向应处于CDMA同一小区两天线之间。
125天线安装在楼顶围墙上时，天线底部必须高出围墙顶部最高部分，应大于50cm。
1.2.6安装楼顶桅杆基站时，天线与楼面的夹角应大于45。
1.2.7直放站中的施主天线和重发天线的水平间距泛0m，垂直间距》15m128天线方位角必须和设计要求相符合。
（允许误差±5 °）1.2.9同一扇区两个单极化天线的方位角必须一致，（允许误差在±5 °）1.2.10天线俯仰角必须和设计要求相符合。
（允许误差±0.5 °）1.3 GPS天线1.3.1 GPS天线安装应牢固，应能适应各种天气状况。
应安装在坚固的金属框架上，不能使用木头，塑料等材料。
应用螺栓固定，不能使用绳、塑料、钉子、木材、线等固定。
无线通信技术中的天馈设计与优化
无线通信技术中的天馈设计与优化无线通信技术中的天馈设计与优化摘要：天线馈线在无线通信系统中起着至关重要的作用。
正确的天线馈线设计和优化可以显著提高系统性能，包括信号质量、容量和覆盖范围。
本论文将探讨无线通信技术中的天馈设计和优化，包括天线馈线的基本概念、设计原则和常见问题。
通过分析和实验验证，本论文将提出一种优化天馈设计的方法，以改善无线通信系统的性能。
1. 引言随着无线通信技术的发展，我们对无线信号的传输要求越来越高。
天线馈线作为接收和发送无线信号的关键组件，起到了传输信号的重要作用。
因此，正确的天线馈线设计和优化对于确保系统性能至关重要。
2. 天线馈线的基本概念天线馈线是指连接天线和无线设备之间的传输线路。
它的作用是将天线产生的无线信号传输到无线设备中，或将无线设备产生的信号传输到天线中。
天线馈线有两种类型：同轴电缆和微带线。
同轴电缆由内导体、绝缘体和外导体组成，具有较好的屏蔽性能，适用于较高频率的应用。
微带线由导体层、绝缘层和接地层组成，适用于较低频率的应用。
3. 天线馈线设计原则天线馈线的设计需要考虑以下几个重要因素：3.1 增益天线馈线的设计应根据系统的增益要求选择合适的设计方案。
增益是衡量天线馈线传输效果的重要指标，它越大表示传输效果越好。
3.2 带宽天线馈线的设计应满足系统带宽要求。
带宽是指天线馈线能够传输的频率范围，它越宽表示传输能力越强。
3.3 损耗天线馈线的设计应尽量减小损耗。
损耗包括导线电阻损耗、屏蔽损耗和绝缘损耗等。
减小损耗可以提高信号传输的效率和质量。
3.4 阻抗匹配天线馈线的设计应保持与天线和无线设备的阻抗匹配。
阻抗不匹配会导致信号反射和损耗，影响系统性能。
4. 天线馈线设计的常见问题4.1 信号反射天线馈线设计中常见的问题是信号反射。
信号反射会导致信号干扰和损耗，降低传输效果。
为了解决信号反射问题，可以采用匹配网络等技术。
4.2 信号丢失天线馈线设计中另一个常见问题是信号丢失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线电监测测向天线天馈系统技术方案天馈系统主要由监测测向一体化天线阵、避雷装置、天线支架、线缆接头（天线阵与接收机连接）等组成。
天馈系统主要配置清单3.2.1.1.监测测向一体化天线阵监测测向一体化天线阵由测向天线阵、监测天线、射频开关矩阵、电子罗盘等组成。
其中测向天线阵为无源天线阵，频率覆盖范围为100MHz～8GHz，分为三个频段实现，分别是100MHz～1300MHz测向天线阵，1300MHz～3000MHz测向天线阵，3000MHz～8GHz测向天线阵。
三个天线阵的天线元的输出经射频开关矩阵转换接至5路接收通道。
监测测向一体化天线阵外形尺寸约为Φ1.5m×0.8m （高），如图*所示，重量约80Kg。
图* 监测测向一体化天线阵示意图●测向天线阵测向天线阵为包含的三个天线阵均为垂直极化的无源天线阵，每个天线阵采用9元圆阵的方式。
三个天线阵的指标如下：a) 100MHz～1300MHz 无源测向天线GRTD1300V；天线阵指标频率范围：100MHz～1300MHz口径：约1.2m左右天线阵形式：圆阵阵元数：9单元间幅度不一致性≤±1dB单元间相位不一致性≤±4°天线单元单元指标频率范围：100MHz～1300MHz输入阻抗：50Ω驻波：典型值<3方向图：水平全向极化方式：垂直极化增益（dBi）：典型值≥-4阻抗（Ω）：50接头：SMA-50K尺寸：约φ300mm×300mm（高）重量：0.3Kgb) 1300MHz～3000MHz无源测向天线 GRTD3000V；天线阵指标监测天线频率范围：1300MHz～3000MHz口径：约0.3m左右天线阵形式：圆阵阵元数：9单元间幅度不一致性≤±1.5dB单元间相位不一致性≤±5°天线单元指标频率范围：1300MHz～3000MHz输入阻抗：50Ω驻波：典型值<2方向图：水平全向极化方式：垂直极化增益（dBi）：≥0阻抗（Ω）：50接头：SMA-50K尺寸：约φ70mm×70mm（高）重量：0.2Kgc) 3000MHz～8000MHz无源测向天线 GRTD8000V 天线阵指标监测天线频率范围：3000MHz～8000MHz口径：约0.15m左右天线阵形式：圆阵阵元数：9单元间幅度不一致性≤±2dB单元间相位不一致性≤±7°天线单元指标频率范围：3000MHz～8000MHz输入阻抗：50Ω驻波：典型值<2方向图：水平全向极化方式：垂直极化增益（dBi）：≥0阻抗（Ω）：50接头：SMA-50K尺寸：约φ50mm×50mm（高）重量：0.1Kg●监测天线低端监测天线性能指标：监测天线频率范围：100MHz～1000MHz阻抗：50Ω驻波：典型值<3天线形式：不对称双锥天线方向图：水平全向极化方式：垂直极化增益(dBi)：典型值＞-2阻抗（Ω）：50接头：N-50K工作：温度（℃）：-40～70尺寸：约φ400mm×450mm（高）重量:1Kg●高端监测天线监测天线频率范围：1000MHz～8000MHz阻抗：50Ω驻波：典型值<2.5天线形式：不对称双锥天线方向图：水平全向极化方式：垂直极化增益(dBi)：典型值＞0阻抗（Ω）：50接头：SMA-50K工作温度（℃）：-40～70尺寸：约φ90mm×80mm（高）重量：0.3Kg●射频开关矩阵射频开关矩阵是为实现垂直极化三个天线阵之间的切换而设计的，而监测天线输出不经过射频开关矩阵直接和对应的监测接收机相连，射频开关矩阵原理图示意图如图*示。
从图中可知，开关矩阵实际是由20个3选1开关和1个1分16功分器构成的，开关矩阵整体做成一个模块，这样插损小，幅相一致性好。
考虑到工作的频带宽度，损耗和相位误差的影响，20个3选1开关根据需要分成4种，分别是100MHz～1300MHz/1300MHz～3000MHz/3000MHz～8000MHz/100MHz～8000MHz，其中100MHz～8000MHz选用砷化镓开关来实现，其余三种采用PIN管芯加金丝焊接来实现。
传统的微带功分器要实现这么宽的工作带宽几乎不可能，功分器在这里主要是将标校源分成16路，对于每路标校源之间的幅度相位一致性是关键指标，而插损则没多大影响，故功分器考虑采用电阻功分，电阻功分器插损约24dB，可将校准信号先放大，再通过功分器。
开关矩阵指标：●频带宽度：100MHz～8GHz●驻波：典型值＜2●插损：小于8dB●隔离度：≥50dB●接口：SMA●电源：±5V，插针●5路主通道幅度一致性：≤±1.5dB●5路主通道相位一致性：≤±8度●标校通路间幅度一致性：≤±1.5dB●标校通路间相位一致性：≤±8度测向控制流程1.选择三个天线阵之一2.控制对应该天线阵的5个3选1开关，选通1、2、3、4、5振元，以1振元为参考基准；3.控制测向接收机的输入，使1、2、3、4、5振元分别对应5个接收机输入通道；4.重复上述1、2、3步骤，直到测试完。
校准控制流程1.选择三个天线阵之一2.控制对应该天线阵的3选1开关，选通校准源；3.控制测向接收机的输入，使校准源分别对应5个接收机输入通道；4.重复上述1、2、3步骤，直到测试完。
电子罗盘电子罗盘选用外购三维电子罗盘，采用全固态器件、内嵌温度传感器和温度补偿算法，可准确测量载体的航向和倾斜角。
电子罗盘主要技术指标：3.2.1.2.避雷装置防雷的目的在于保护频谱监测站内受雷电损坏的部分。
避雷针位于雷电防护系统的最前端，以便在雷击放电时形成保护。
为了避免感应雷电的破坏，应该制定完整的防雷计划，包括接地、互连、塔接、屏蔽以及浪涌抑制。
有两种类型的放电效应，分别称为直接放电和感应放电。
直接放电由于放电电流非常巨大，会造成巨大破坏。
通常情况下，导体部件（例如建筑物和天线）容易遭受这种破坏。
在修建监测站时要求，在监测设备旁边独立建设避雷针，用于保护监测测向设备。
a)对直接放电的防护对直接放电的防护主要是为了保护室外物体，例如房屋的护层、天线和电源线。
这种防护的原理是将放电功率的主要部分导入大地。
b)直接放电主要需要三种重要部件（1）避雷针（空气终端），它是防止直接放电破坏的最前端，用于截取雷击电流；监测站要求具有直接避雷塔或加独立避雷针；（2）下引线，它是连接避雷针和大地终端的电导体。
根据现有标准，下引线应该采用导电性最好的金属（例如铜或铝）；（3）大地终端，地电极系统（通常采用掩埋方式），用于将放电电流疏散到大地，接地电阻小于4欧。
感应放电由于强电磁场在设备内部感应出瞬态电压和电流冲击而产生，可以对几公里内的设备形成破坏。
a)汇流排（等电位）室内的金属设施、电气装置和电子设备用较粗的导线把它们与本建筑防雷系统进行等电位连接。
这样在闪电电流通过时，室内的所有设施形成一个“等电位岛”，保证导电部件之间不产生有害的电位差，不发生旁侧闪络放电,接地电阻小于4欧。
b)电源避雷电源避雷采用四级防雷处理，在配电箱输出与UPS输入接口之间分别连接串行A/B级、并行C级、并行D级防雷，每一级防雷之间防雷设备安装距离相差10米以上，若每级之间没有超过10米，就需要加装退耦器。
设备型号及数量如下：c)馈线避雷器和网线避雷器馈线避雷器连接到射频信号线上，接地端连接到等电位上，室内进设备前与室外射频防雨箱输出端都安装馈线避雷器。
网线避雷器是安装在公司设备与其他设备之间的网络连接处，避雷器接地采用大于6平方毫米截面的多股铜线与其可靠连接并接地良好。
设备型号及数量如下:3.2.1.3.天线支架天线支架是连接监测测向一体化天线阵和铁塔的重要组成部分，天线支架为可升降支架，通过滑轮手动升降，全部升起高度约2.8m，全部降下高度约为2 m，最宽处直径约为700mm，重量约150Kg。
为了便于天线阵的安装架设，天线支架上在东南西北四个方向上都含有爬梯。
图*为天线支架外形示意图，图*为天线支架安装在铁塔上示意图。
图* 天线支架图* 天线支架3.2.1.4.线缆与对外接口监测测向一体化天线阵对外接口共有八个射频头和一个控制头，八个射频头通射频信号，均为50欧姆的N型阴头，其中的七个射频口连接五个测向接收机通道和两个监测接收机通道，还有一个射频口为校准输入口。
控制头采用航空头，其主要是功能是给开关供电以及发命令给开关选择天线的通断。
图* 天线阵底部接口示意图监测测向一体化天线阵和接收通道的射频信号通过射频同轴电缆连接，共六根；控制信号通过控制线缆连接，共一根。
其中射频同轴电缆每米插损约0.85dB，每根同轴电缆长度暂定为20米（考察场地后才能定），总插损约17dB。
图* 射频电缆插损表。
