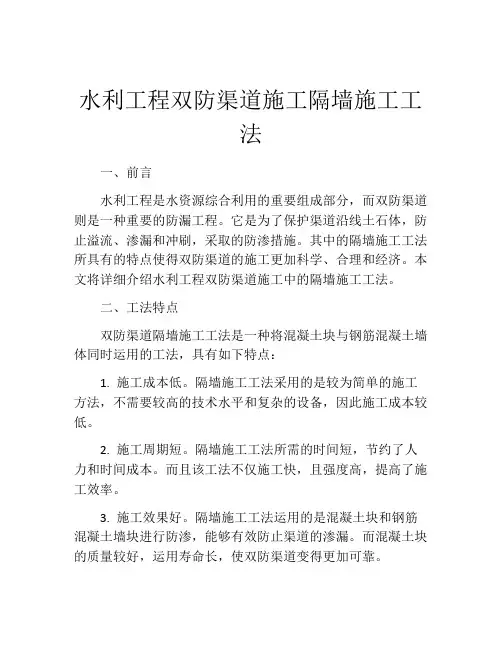

水利工程双防渠道施工隔墙施工工法

新疆塔里木建筑安装工程（集团）有限公司

1.前言

随着我国对基础设施的投入加大，农田水利工程渠系中干、支、斗、农渠道的硬质防渗越来越普及。防渗渠道主要采用苯板保温、塑膜砼双防的梯形和“U”型断面型式，结构型式有现浇砼板、现浇渠底砼板边坡铺砌预制板（六棱板、矩形板）、衬砌“U”型板。在梯形断面型式渠道中设计上一般是100——200M设置一道隔墙，以防止渠道因冻胀、沉陷而造成大面积损坏。但是在隔墙施工中以往都采用机械开挖，支模浇筑砼后粘接塑膜再回填隔墙两侧。如此施工的弊病有两处：一是砼没干塑膜不容易粘到隔墙上，况且有些工人在操作过程中先回填再粘塑膜，既粘不好塑膜而且又破坏了已回填的土方；二是由于两侧位置较小机械无法施工，采用人工回填，质量很难保证，特别是边坡上回填更是难以达到设计要求。造成在通水运行后隔墙两侧砼板沉陷，影响渠道安全运行和外观评定。同时隔墙施工的好坏也直接影响着渠道的美观，隔墙施工好了，渠道的模样也就出来了，工人可依据隔墙进行土方削坡。所以在水利工程中如何施工好隔墙是一道重要的工序。经过多年实践，我们采用了用土模的施工方法，既保证了土方的回填质量，又保证了塑膜的粘接质量。

2.工法特点

2.1?施工简便，易于操作，较为普及，便于推广。

2.2不用大开挖，通过施工放线只用人工开挖出隔墙的断面尺寸即可。不用回填，加快了施工工效。??

3.适用范围

本工法适用于水利工程双防渠道工程。

4.工艺原理

渠道土方回填好后，控制轴线及平面位置，人工即开始挂线开挖，一次性将基槽开挖到设计高程，取2-3M宽长度同渠道横断面一样（不够可以粘接）按“U”型铺到隔墙基底，土面以上采用装配式模板架设固定，然后浇筑砼。待砼凝固拆模后将塑膜上的砼清理干净，同时将塑膜卷好在隔墙两侧待该段渠道削坡成型铺设苯板后，铺设塑膜再与隔墙两侧的塑膜进行焊接。这样施工既不会有板深陷，而且保证了塑膜的粘接，真正起到了双防的作用。

5.工艺流程

施工准备——测量放线——土方清废（预制砼板）——土方满填开挖渠槽——隔墙施工——渠道渠底、边坡整修——渠道苯板、防渗膜铺设——跳仓浇筑渠底砼——预制块铺砌——填缝料、水泥砂浆勾缝——渠顶压顶板铺设——成品养护、保护6.施工方法及操作要点

6.1施工准备

渠道边坡在整修前应建立施工控制网、点，按设计图纸给定渠道截面尺寸及纵坡，采用经纬仪或全站仪、DS3水准仪，认真准确地进行轴线、边线定位控制和高程控制。

根据渠道结构安排几个专业班组，分为人工预制安装砼板班组、机械作业班组、模板班组（包括施工隔墙）、人工削坡班组、人工浇筑砼班组。一般每1Km或2Km作为一个施工区安排一作业队，500m作为一个施工段进行划分，分段施工流水作业，循序渐进推进施工。

6.2施工原则

6.2.1?渠道预留的土方保护层采用人工配合机械进行开挖施工，边坡、渠底精修采用人工整修成型，精修依据已施工好的隔墙作为模型。

6.2.2?渠道整修先边坡后渠底，先采用机械进行削毛坡，预留10CM人工精削，削坡需挂纵横及剪刀施工线。渠道混凝土先渠底后边坡，采用跳仓浇筑，铺砌预制板依据设计施工缝分段水平上升施工。

6.3材料与设备

本工法无需特别说明的材料，相应减少了部分模板钢管等材料，每道隔墙需安排2个劳力，使用设备同渠道施工一样，目前砼搅拌机采用强制式。

7.质量控制

7.1工程质量控制标准

《水利水电建设工程质量评定规程》SL176—2008。

7.2质量保证措施

有明水需抽排干净，防止基坑垮塌。降水可采用井点排水法。

8.安全措施

8.1认真贯彻“安全第一，预防为主”的方针，根据国家有关规定、安全条例，

结合施工单位实际情况和工程的具体特点，组成专职安全员和班组安全员以及工地安全用电负责人参加的安全生产管理组织，严格执行三相五线制和三级配电两级保护措施，执行安全生产责任制，明确各级人员的职责，抓好工程的安全生产。

8.2施工现场按符合防火、防触电、防坠落、防高空物体打击、防机械伤人、防交通事故等安全规定及安全施工要求进行布置，并完善布置各种安全标识。

8.3分级签定安全责任制，建立健全完善的安全操作规程和安全生产制度。

9.环保措施

9.1采用相应的施工环保措施，在施工过程中严格遵守国家和地方政府下发的有关环境保护法律、法规和规章，加强对施工燃油、工程材料、设备、废水、生产生活垃圾、弃渣的控制和治理，遵守有防火及废弃物处理的规章制度，做好交通环境疏导，充分满足便民要求，对施工道路做好洒水防尘工作。

9.2不破坏施工范围以外的植被、场地，对施工场内的沆穴及时回填，撤场时掩埋生活生产垃圾。

10.效益分析

本工法节约了模板及钢管等材料，减少了施工工序，加快了施工进度，保证了施工质量，不需要返工。

11.应用实例

农一师近几年施工的双防梯形渠道。经多次运行无质量问题发生。
