法兰克福商业银行大厦讲解
法兰克福商业银行大厦

主楼
旧楼
公共空间
大楼和商业银 行旧楼毗邻而建, 并对周边原有建筑 进行了维护和完善。 在新建筑和城市街 区交接的部分,设 计了新的公共空 间——一个冬季花 园作为过渡,在花 园内设有餐馆、咖 啡馆以及艺术表演 和展示空间。大楼 的群房内设有综合 性商场、银行和停 车场。
广场层平面
建筑主要特色
巨型梁柱结构 无柱大空间 空中花园 自然通风
巨型柱之间架设空腹拱梁,为中 央留下了大面积的自由无柱空间。 办公室和空中花园都不受结构构 件的干扰。
经风洞试验,在三条办公空间中分别设置了多个 空中花园。一座花园占据了三角形平面的一个长 边,有四层高。每隔四层花园就转到另一边,每 隔12层楼就转移一圈。
自然通风
风从上风向的花园吹入, 通过烟囱效应,从下风 向的花园流出。这些空 中花园成为“烟囱”的 进、出风口,而且塔内 每间办公室都设有可开 启的窗,综上有效地组 织了办公空间的自然通 风。三角形平面又能最 大限度地接纳阳光,创 造良好的视野,同时又 可减少对北邻建筑的遮 挡。
通过空间的交错叠 加形成视线的交错,来营 造良好的环境,尤其是视 觉环境。
空中花园呈螺旋式环绕 在中庭外面,每个花园 在植物的选择上和空间 的布局上都各具特色。 各个花园的布局设计和 植被选择因其朝向不同 而各有不同,各个花园 内的温湿亚环境也因此 而不同。
通过中庭和花园,建筑内部和外部的界限被弱 化,室外的阳光和空气通过花园可以直接进入 大厦中庭,让写字楼内工作的人有一种如同置 身室外的感觉。
法兰克福商业银行是“高技派”、生态建筑和可持 续性建筑的代表。 它将绿色生态体系移植到了建筑内部,借助其自然 景观价值成功软化了建筑的技术硬味,在视觉上与周围 环境取得和谐,达到共生。同时协同机械调控系统,使 建筑内部有良好的室内气候条件和较强的生物气候调节 能力,创造出田园般的舒适环境。 这座超高层集中式办公建筑中的自然景观,使城 市高密度的生活方式与自然生态环境相融合。
德国法兰克福商业银行大厦建筑分析

Old Building
400多家银行; 770多家保险公司;
无数的广告公司
城市银行区的中心位置; 建筑规模约10万平方米; 建筑平面呈现为一个等边三角形
On the evening of July 24, 2021
Courseware template
Basic Information about the Cas
德国法兰克福商业银行大厦建筑分析
It is applicable to work report, lecture and teaching
Courseware template
CASE STUDY
—— merz Bank Headquaters
On the evening of July 24, 2021
On the evening of July 24, 2021
Courseware template
A Detailed Introduction to the C
Giant Column
三个几组 土核心筒
Atrium Space
通风采光 层玻璃网
Rest Space
四层通高
Giant Beam
内部无柱 一结构体
Courseware template
A Detailed Introduction to the C
该建筑平面为边长60米的等边三角形,其 结构体系是以三角形顶点的三个独立框筒为 巨型柱,八层楼高的钢框架为巨型梁,二者 连接围成巨型筒体系,如此具有极好的整体 效应和抗推刚度,其中巨型梁产生了巨大的 螺旋箍效应
Courseware template
A Detailed Introduction to the C
德国法兰克福商业银行总部_杜

解析----法兰克福商业银行大厦
三角形平面 空中花园 自然通风 双层幕墙
“生态之塔” “带有空中花园的能量搅拌 器” “世界上的一座活着的能自 由呼吸的高层建筑。”
建筑基本信息
高度:300米 竞赛:1991年 建成:1997年 建筑面积: 120000 平方米 建筑层数:53层平 面 形状:近似三角形 (边长60m) 造价:4.14 亿美元
谢谢观赏
Make Presentation much more fun
德国法兰克福德意志商业银行总部
——诺曼· 福斯特
作者:杜董董 班级:建筑09-02 学号:310917010210 指导老师:职晓晓
关于他 ... ...
你知道的 或许还有
你不知道的...
辉煌足迹
1935生于曼彻斯特 1961年曼彻斯特大学毕业 1961年到耶鲁大学攻读硕士学 位 1967年创立自己的事务所 Foster Associates 1983年获得皇家金质奖章 1990年封爵士 1997年被英女皇列入杰出人士 名册,获功绩勋章 1999年,获封终身贵族泰晤士 河岸的福斯特男爵
你站在桥上看风景 看风景的人在桥上看你
独特的结构形式和人性空间的契合,通过空间的交错叠 加形成视线的交错,来营造良好的环境,尤其是视觉环 境。 中庭与花园的交错运用,使建筑获得了良好的通风采光 效果。 没有繁杂的技术和精密的仪器。只通过功能分布和空间 布局。达到了节能,生态的效果。 不得不说,福斯特是一位高超的、令人敬仰的生态建筑 设计大师。
重要作品
法兰克福商业银行内部生态与人的关系(文库)

巨型柱、巨型梁 简化图
标 准 层 平 面 图
Hale Waihona Puke 自然通风• 三角形中庭是大厦的通风 井 • 中庭每隔12层就设置的水 平玻璃隔断可以使上升的 热空气从空中花园排出室 外,并防止过度的向上拔 风。 • 空中花园分布在三个方向 的不同标高上,成为“烟 囱”的进、出风口,有效 地组织了办公空间自然通 风。
它枝繁叶茂、郁郁葱葱、空气清新„„ 在其三角形内庭里,多个离地高度不同的空中花园在其周围环 感性体验 绕,在呆板的写字楼里创出一个自然化的植物群落,无论走到 哪里,距离大片绿色植物的间隔都不会超出几个层面。顶部独 特的透天光设计,使楼内有充足的阳光。新风系统不断送进新 鲜空气,工作环境保持温、湿度适宜,使整个写字楼内的环境 更加贴近自然,更加活泼。 “当员工下班离开时,告诉我们,他们没有疲惫感,这就是对 我们的称赞,因为这意味着他们工作效率在提高,这比称这座 大楼是伟大的建筑或是空中花园对我们来说更为重要”
主体结构
一.该建筑平面为边长60米的 等边三角形。其结构体系是 以三角形顶点的三个独立框 筒为“巨型柱”,八层楼高 的钢框架为“巨型梁”,二 者连接围成巨型筒体系。如 此具有极好的整体效应和抗 推刚度,其中“巨型梁”产 生了巨大的“螺旋箍”效应。 二.“巨型柱”框筒内为公共 设施空间布置电梯间和卫生 间等。巨型柱之间架设空腹 拱梁,形成三条进深16.5米 的无柱办公空间。办公空间 围合出一个三角形中庭。
德国法兰克福商业银行
建筑内部高密度的城市生活方式与自然生 态环境的关系——矛盾与融合
银 行 主 体 大 楼
基本建筑资料介绍
• 1994年由英国建筑师诺曼〃福斯特担纲设计,于 1997年竣工,1999年5月份交付使用。 • 大楼周围由约四层高的裙楼围绕,主体塔楼共53 层高约259米,楼顶另有40米高的桅杆塔,所以总 高度约为299米。 • 裙楼结构包括一个银行大厅、一个观众厅、商店、 公寓和一个有屋顶的广场,裙楼建筑面积大约3万 5千平方米,另外塔楼的面积8万5千平方米。

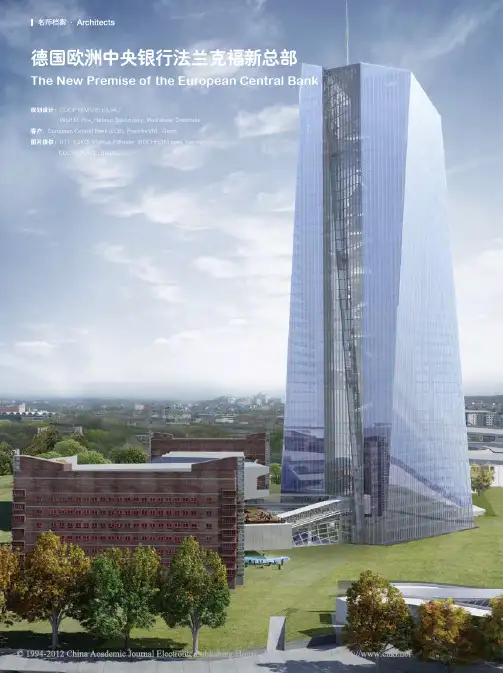

德国欧洲中央银行法兰克福新总部

城市化与建筑欧洲中央银行(ECB)坐落在德国法兰克福奥斯坦德区的新总部基地面积为120 000平方米,这座建筑从设计一开始就瞄准了法兰克福的城市视角,旨在为该地区建筑天际线增添新的地标。
这座双塔型建筑高185米,呈多边形几何体形状,东西朝向,无论是在法兰克福市中心,还是身处梅茵河上,其每个角度都给人强烈的视觉印象。
因为双塔有了这样独特的立面形态,自然成为法兰克福天际线的新标志。
基地周边的“大广场”令人印象深刻,它已经成为法兰克福天际线和梅茵河北岸的标志。
双塔的垂直剖面与其组成的整体效果,既考虑了地域城市环境,又考虑了总体城市空间背景,因而在法兰克福的堤岸区与奥斯坦德地区创造了一个有机的联系。
建筑师将欧洲央行的大部分功能集中设置在“大广场”中,因此基地南向朝向梅茵河的一侧不会有任何建筑。
从梅茵河堤岸看“大广场”南侧立面与清晰的双塔高层断面,更加突显了ECB特殊的位置。
由“与法兰克福进行城市链接”的设计灵感激发产生的设计过程成就了双塔的整体效果,它加入了与法兰克福重要城市参考点包括老歌剧院、博物馆和金融区的对话。
建筑师开始只是想建造一个双长型高层的商业建筑,但在第二阶段的设计中,城市规划的参数与双塔的几何变形被融合在一起,目的是在保持原有城市重要性的基础上产生一个多层面的建筑结构。
SITEPLAN0406080 10020区位图竖向城市办公空间围合中庭形成了一个“竖向城市”,在这个平台上我们像建造城市一样塑造空间、广场和路径。
各层间的竖向连接与中转通道将中庭在水平上分为不同体量的三个部分,高度范围在45米到60米之间。
这些起连接作用的站台、桥廊、坡道、楼梯组成了办公楼内部的交通网。
他们为不同层的办公空间之间的交流提供了捷径,使得各层办公空间扩大,加强了内部交流。
不同的连续视角中,呈现出不同的办公空间。
除了作为图书馆与餐厅,建筑师通过整合横贯整体结构的媒体中心加强了“大广场”作为会议与游客中心的“城市大厅”的潜能。
世界十大著名建筑师及作品之诺曼福斯特(法兰克福商业银行总部大厦)

诺曼·福斯特---法兰克福商业银行总部大厦的生态技术摘要:人与自然休戚相关,人类只有与自然协调一致才能求得自身的发展,这已成为当今人们的共识。
于是生态建筑应运而生,它将建筑视为一个有生命的机体,通过建筑内外空间的组织设计以及高新技术在建筑中的运用,使建筑作为一个生态系统,其内部各种物质能源能有序的循环使用,因而获得一种高效率、低能耗、少污染的建筑环境,并与自然生态相平衡,以此达到与自然的和谐共生。
其中法兰克福商业银行大厦更是生态高技术建筑的成功范例,被冠以“生态之塔”、“带有空中花园的能量搅拌器”的美称。
关键词:诺曼·福斯特、法兰克福、银行大厦、生态技术一、人物及其思想介绍诺曼·福斯特于1935年在曼彻斯特出生,1961年自曼彻斯特大学建筑与城市规划学院毕业后,获得耶鲁大学亨利奖学金而就读于Jonathan Edwards学院,取得建筑学硕士学位。
1967年福斯特成立了自己的事务所,至今其工程遍及全球,并获得190余项评奖,赢得50个国内及国际设计竞赛。
诺曼·福斯特因其建筑方面的杰出成就,于1983年获得皇家金质奖章,1990年被册封为骑士,1997年被女皇列入杰出人士名册,1999年获终身贵族荣誉,并成为泰晤士河岸的领主.他认为建筑作为空间的建构和场所的确立不应仅仅停留在满足人的物理意义的舒适度上,而应向更高的层次上发展,以满足人的文化需求、审美取向等。
从他的法兰克福商业银行总部大厦可以看出他对环境的关注以及对现代技术利用和审美取向的转变,其生态与艺术的完美结合是一种新的美学——生态美学的完美体现。
福斯特还注重建筑物内部的微观气候,可以归纳为三方面:一是适宜的室内温度和湿度(满足人体热舒适及健康的要求);二是尽可能最多地获得自然采光(减少人工照明的能耗);三是最大限度地获得自然通风(减少空调能耗)。
但在不同气候条件下对以上三要素的侧重点和处理方式又有所不同。
法兰克福商业银行大厦讲解33页PPT

46、我们若已接受最坏的,就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会,使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首,不会作诗也会吟。——孙洙 50、谁和我一样用功,谁就会和我一样36、“不可能”这个字(法语是一个字 ),只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气,不要看破要突 破,不 要嫉妒 要欣赏 ,不要 托延要 积极, 不要心 动要行 动。 38、勤奋,机会,乐观是成功的三要 素。(注 意:传 统观念 认为勤 奋和机 会是成 功的要 素,但 是经过 统计学 和成功 人士的 分析得 出,乐 观是成 功的第 三要素 。
讲稿

新德国议会大厦福斯特的新德国议会大厦的修复工程充分利用了自然光和自然通风,并结合共生和热能再生系统,以最低的费用、最少的能耗获得最大的收益。
议会大厦的圆穹顶是自然采光和自然通风的节能策略之关键。
圆穹顶的核心是一个圆锥形,圆顶将上层较热的空气抽出,同时轴线风扇和热交换器从废气中获得循环能量。
新鲜空空气由室外从西门廊的顶部进入,以低风速的形式穿过整个会议厅,在大厅中缓缓上升,在浮力和抽风机作用下一处穹顶上的开口,充分利用自然界能源,把夏天的热能储存在地下,待冬天使用,同时又把冬天的冷气储存于地下,留着夏天使用。
在国会大厦附近设有深、浅两个蓄水层。
浅层用于蓄冷,深层用于蓄热。
这样就形成了一个天然的大型冷热交换器。
在生态能源的构思上, 将供给大厦电能的多余部分以地热的形式储存在地下土层及300m 深的地下水中,整个大厦尽可能采用自然采光和自然通风, 以节省能源。
德国商务促进中心和远程技术中心德国商务促进中心和远程技术中心是福斯特最有代表性的环保理念设计之一。
福斯特在设计中充分发挥了高科技的潜力,实现了节能,低耗,低造价的设计同时创造了舒适的室内环境。
建筑充分利用了太阳能,自然光和自然通风,以非常低的能耗实现了十分舒适的室内环境。
建筑有两个人工气候大棚。
大棚采用透光绝热材料,具有特殊的导光系统和日光发射与热量收集系统,建筑外部设置空气收集系统能将新鲜的空气,根据季节变化冷却或加温后送入大棚。
建筑以天然气为主要能源,以屋面上的太阳能板为辅助能源。
虽然采取了大量的环境技术设备,建筑的造价仍然维持在德国一般空调建筑工程的水平。
瑞士再保险塔是▲高度:179.8米▲楼层:50层▲用途:办公楼▲绰号:Gherkin “色情小黄瓜”或“腌黄瓜”;“子弹头”通过自然通风,使用节能照明设备,采用被动式太阳能供暖设备等方式来节能。
这样的节能方式使摩天大楼比普通的办公大楼要节省50%的能源损耗。
同时,它也是由可再利用的建筑材料建造而成。
法兰克福商业银行大厦ppt课件

法兰克福商业银行大厦
塔楼平面是三角形,中间的三角形中庭三边伸出 进深16.5米的办公空间,由角部的公共设施空间将办 公空间联系起来。这一平面进深有部分原因是因为 德国规范的规定,规范要求在一般的天花板高度情 况下,大楼使用者离窗户的距离不小于7米。虽然德 国也刚出现了带有共享空间的组合式办公室的趋势, 但在德国普遍存在的大部分办公空间是单元式办公
遮挡。
法兰克福商业银行大厦
在空中花园里新种的一些植物 法兰克福是一个致力于建造摩天 大楼,以显示自己希望成为欧洲未来主 要金融中心的决心的重镇。诺曼、福斯 特爵士和伙伴设计公司所设计的商业银 行是这一进程的重要组成部分,毕竟法 兰克福是一个相对较小和摩天大楼不多 的城市。建筑师们负责银行四到七层这 一段的设计,使大楼在收窄之前的这一 高度与场址的街景线相衔接。
在夏天,在玻璃幕墙的 底部也可以开窗。所有这些均 由大楼管理系统控制。穿堂风 可以从所有方向进来。为花园 设置了最低5摄氏度的温度控 制,当需要时用办公室排出的 空气进行加温。也有位于招待 酒吧间的楼板下供热,最高温
度和室外温度一样。
法兰克福商业银行大厦细部
thank you !
法兰克福商业银行首先当推德国法兰克福的商业银 行大楼(Commerzbank Tower)。该大楼具有
“生态之塔”、“带有空中花园能量搅拌器”的美 称。
、、
ห้องสมุดไป่ตู้ 德国法兰克福德意志商业银行总部
整座大厦除非在极少数的严寒或酷暑天气中,全 部采用自然通风和温度调节,将运行能耗降到最低, 同时也最大程度地减少了空气调节设备对大气的污染。 该建筑平面为边长60米的等边三角形,其结构体系是 以三角形顶点的三个独立框筒为“巨型柱”,通过八 层楼高的钢框架为“巨型梁”连接而围成的巨型筒体 系,具有极好的整体效应和抗推刚度,其中“巨型梁”
法兰克福商业银行大厦

可编辑ppt
9
可编辑ppt
10
可编辑ppt
11
可编辑ppt
12
法兰克福商业银行大厦
可编辑ppt
13
可编辑ppt
14
在空中花园里新种的一些植物 法兰克福是一个致力于建造摩天 大楼,以显示自己希望成为欧洲未来主 要金融中心的决心的重镇。诺曼、福斯 特爵士和伙伴设计公司所设计的商业银 行是这一进程的重要组成部分,毕竟法 兰克福是一个相对较小和摩天大楼不多 的城市。建筑师们负责银行四到七层这 一段的设计,使大楼在收窄之前的这一 高度与场址的街景线相衔接。
可4
德国法兰克福德意志商业银行总部
整座大厦除非在极少数的严寒或酷暑天气中,全 部采用自然通风和温度调节,将运行能耗降到最低, 同时也最大程度地减少了空气调节设备对大气的污染。 该建筑平面为边长60米的等边三角形,其结构体系是 以三角形顶点的三个独立框筒为“巨型柱”,通过八 层楼高的钢框架为“巨型梁”连接而围成的巨型筒体 系,具有极好的整体效应和抗推刚度,其中“巨型梁”
可编辑ppt
15
可编辑ppt
16
法兰克福商业银行大厦
可编辑ppt
17
可编辑ppt
18
塔楼平面是三角形,中间的三角形中庭三边伸出 进深16.5米的办公空间,由角部的公共设施空间将办 公空间联系起来。这一平面进深有部分原因是因为 德国规范的规定,规范要求在一般的天花板高度情 况下,大楼使用者离窗户的距离不小于7米。虽然德 国也刚出现了带有共享空间的组合式办公室的趋势, 但在德国普遍存在的大部分办公空间是单元式办公
室。
可编辑ppt
19
在低层部分,银行与街景相衔接
通过 玻璃 幕墙 往上 看的 景象
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
平面 Plan
商业银行的结构体系 是以三角形顶点的三个独 立框筒为“巨型柱”,通 过八层楼高的钢框架为 “巨型梁”连接而围成的 巨型筒体系,具有极好的 整体效应和抗推刚度,其 中“巨型梁”产生了巨大 的“螺旋箍”效应。 49层 高的塔楼采用弧线围成的 三角形平面,三个核 (由电 梯间和卫生间组成 )构成的 三个巨型柱布置在三个角 上,巨型柱之间架设空腹 拱梁,形成三条无柱办公 空间, 其间围合出的三角形中庭, 如同一个大烟囱。
法兰克福商业银行位于法
兰克福银行业区的中心位置, 周围拥有优美的风景。
高度: 300米 竞赛: 1991年 建成: 1997年 建筑面积: 120000 平方米 建筑层数: 53层平面 形状:近似三角形(边长 60m) 造价: 4.14 亿美元
天际线 Skyline
鸟瞰 airscape
广场层平面 Plaza plan
通风 Ventilation
通风 Ventilation
Passive Design The building was designed to be naturally ventilated for 60% of the year, with the sky gardens allowing natural ventilation during shoulder seasons. This approach was expected to reduce energy consumption by up to 50% compared to an equivalent air conditioned office.
20 世纪 60年代以后的高层建筑设计中。 大都以适应大工业生产为目标,强化以物 为中心而缺乏对人性的关怀,如密斯式的 方盒子建筑在世界范围的流行。从耶鲁大 学开始,福斯特便开始了对工业主义建筑 设计理念的反思,意识到工业主义建筑设 计理念缺乏对人性的关怀 .诺曼·福斯特特 别强调人类与自然的共同存在,而不是互 相抵触,强调要从过去的文化形态中吸取 教训,提倡那些适合人类生活形态需要的 建筑方式。他使建筑形体在强调对材料和 结构率真表达的同时,重视建筑的人性表 达;强调建筑与周围环境的和谐和与城市 文脉的整合,赋予工业主义建筑以人建,并对周边原有 建筑进行了维护和完善。 在新建筑和城市街区交接 的部分,设计了新的公共 空间 —— 一个冬季花园作为
过渡,在花园内设有餐馆、 咖啡馆以及艺术表演和展 示空间。大楼的群房内设 有综合性商场、银行和停 车场。
析分体形
Form analysis
环三角形平面依次上升的四层高高架花园,使大厦又宛若三叶花瓣夹着一枝花茎。“花瓣”是
花园 Garden
花园根据方位种
植各种植物和花草 , 南 面的花园是地中海风 情柑桔树、橄榄树、 香草、欧薄荷 , 西面的 花园是北美洲风情。
草坪、枫树、石
楠, 位于东面的花园则 是亚洲风情竹、木兰、 绣球图 , 花园的设计将 自然景观引人建筑内 部, 与内部环境相融合 , 赋予人造环境以自然 的勃勃生机 , 令人宛如 回归自然。
平面 Plan
大厦平面呈三角形,两 边用作办公区域,另一边则 是空中花园。主要的结构体 和电梯、楼梯间卫生间等服 务设施都配置在角落,三个 核(由电梯间和卫生间组成 ) 构成的三个巨型柱布置在三 个角上,巨型柱之间架设空 腹拱梁,为中央留下了大面 积的自由无柱空间。办公室 和空中花园都不受结构构件 的干扰。
办公区域,而“花茎”则是一个巨大的、自然通风的中庭。多个 4层高的空中花园沿着中庭螺旋而上, 不仅为办公人员提供了舒适的绿色景观。同时,塔内每间办公室都设有可开启的窗以享受自然通风, 从而避免了全封闭式办公建筑的昂贵开支。
形体分析 Form analysis
法兰克福的主
导风向为西南风, 而法兰克福银行以 一段圆弧对着西南 向,建筑不会对风 产生较大的阻力, 避免高楼风的产生。
问题 question
在高密度城市中如何与自然 和谐相处?!
区位 Site
法兰克福 —是德国第五大
城市,位于莱茵河中部的支流 美因河的下游。
始建于公元 794年,充满了 多元化的魅力。法兰克福不仅 是德国金融业和高科技业的象 征,还是欧洲货币机构汇聚之 地,这里拥有 400多家银行、 770 家保险公司以及无以计数 的广告公司。
Planning for Change As the first ‘ecological office tower', the sustainable approach for the project was ahead of its time. The design planned for a future of increasing resource scarcity and cost, by minimising energy and water consumption, whilst providing solutions for enhanced comfort.
Performance in Use Post occupancy studies have shown that the tower actually consumes 20% less energy than predicted, and there has been a year on year reduction in energy consumption since 2000. This is largely because the building users have extended the period of natural ventilation up to 85% of the year, as opposed to the 60% designed for.
Commerz Bank Headquaters
法兰克福商业银行大厦
建筑师 architecture
诺曼·福斯特 --建筑学学士(曼彻斯特
大学),建筑学硕士(耶鲁大学)英国皇 家建筑师学会会员,第 21届普利策建筑大 奖得主。福斯特是高技派( High-tech )建 筑师的代表人物。
工业主义建筑设计理念主要体现在
