设计师量尺画图需注意事项
石材设计师量尺注意事项

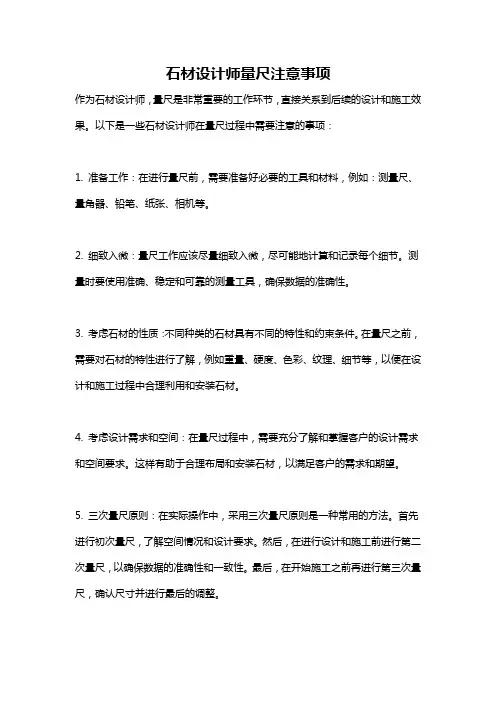

石材设计师量尺注意事项作为石材设计师，量尺是非常重要的工作环节，直接关系到后续的设计和施工效果。
以下是一些石材设计师在量尺过程中需要注意的事项：1. 准备工作：在进行量尺前，需要准备好必要的工具和材料，例如：测量尺、量角器、铅笔、纸张、相机等。
2. 细致入微：量尺工作应该尽量细致入微，尽可能地计算和记录每个细节。
测量时要使用准确、稳定和可靠的测量工具，确保数据的准确性。
3. 考虑石材的性质：不同种类的石材具有不同的特性和约束条件。
在量尺之前，需要对石材的特性进行了解，例如重量、硬度、色彩、纹理、细节等，以便在设计和施工过程中合理利用和安装石材。
4. 考虑设计需求和空间：在量尺过程中，需要充分了解和掌握客户的设计需求和空间要求。
这样有助于合理布局和安装石材，以满足客户的需求和期望。
5. 三次量尺原则：在实际操作中，采用三次量尺原则是一种常用的方法。
首先进行初次量尺，了解空间情况和设计要求。
然后，在进行设计和施工前进行第二次量尺，以确保数据的准确性和一致性。
最后，在开始施工之前再进行第三次量尺，确认尺寸并进行最后的调整。
6. 全方位的量尺：要实现全方位的量尺，即要量取地面、墙面、顶面和其他细节，也要量取附件和结构的尺寸数据。
这样才能确保石材的完美安装和使用。
7. 拍照和记录：在量尺过程中，拍照是非常重要的辅助工具。
通过拍照，可以记录每个细节，并在后续的设计和施工中提供参考。
同时，还可以在量尺后将数据和照片进行整理，以方便设计师和施工方使用。
8. 注意墙面的不平整和斜度：在进行墙面的量尺时，需要注意墙面的不平整和斜度。
特别是在装饰墙面时，不平整的墙面将会影响到石材的安装效果。
因此，在设计和施工前需要对墙面进行修整和处理。
9. 考虑安装细节：在量尺时，需要考虑到安装时的细节问题。
例如，对于大尺寸的石材，需要考虑到采用何种方式进行安装和搬运，以确保安全和稳定。
10. 防止因杂乱因素导致数据错误：在量尺过程中，需要注意杂乱因素对数据准确性的影响。
量尺与图纸规范详解

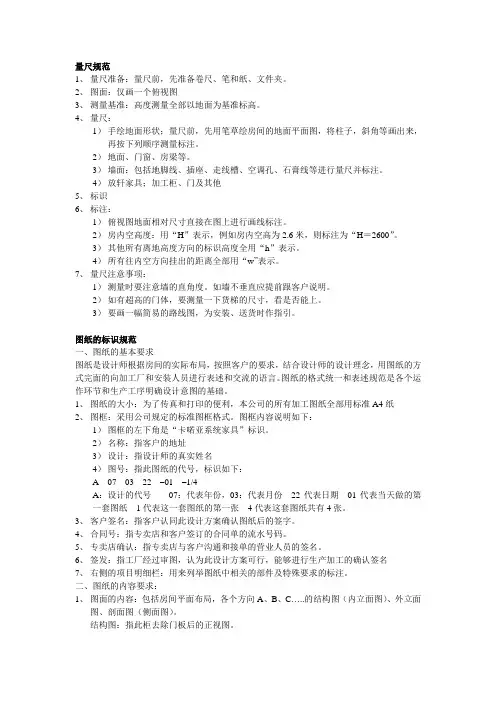

量尺规范1、量尺准备：量尺前，先准备卷尺、笔和纸、文件夹。
2、图面：仅画一个俯视图3、测量基准：高度测量全部以地面为基准标高。
4、量尺：1）手绘地面形状；量尺前，先用笔草绘房间的地面平面图，将柱子，斜角等画出来，再按下列顺序测量标注。
2）地面、门窗、房梁等。
3）墙面：包括地脚线、插座、走线槽、空调孔、石膏线等进行量尺并标注。
4）放轩家具；加工柜、门及其他5、标识6、标注：1）俯视图地面相对尺寸直接在图上进行画线标注。
2）房内空高度：用“H”表示，例如房内空高为2.6米，则标注为“H＝2600”。
3）其他所有离地高度方向的标识高度全用“h”表示。
4）所有往内空方向挂出的距离全部用“w”表示。
7、量尺注意事项：1）测量时要注意墙的直角度。
如墙不垂直应提前跟客户说明。
2）如有超高的门体，要测量一下货梯的尺寸，看是否能上。
3）要画一幅简易的路线图，为安装、送货时作指引。
图纸的标识规范一、图纸的基本要求图纸是设计师根据房间的实际布局，按照客户的要求，结合设计师的设计理念，用图纸的方式完面的向加工厂和安装人员进行表述和交流的语言。
图纸的格式统一和表述规范是各个运作环节和生产工序明确设计意图的基础。
1、图纸的大小：为了传真和打印的便利，本公司的所有加工图纸全部用标准A4纸2、图框：采用公司规定的标准图框格式。
图框内容说明如下：1）图框的左下角是“卡喏亚系统家具”标识。
2）名称：指客户的地址3）设计：指设计师的真实姓名4）图号：指此图纸的代号，标识如下：A070322–01–1/4A：设计的代号07：代表年份，03：代表月份22代表日期01代表当天做的第一套图纸1代表这一套图纸的第一张4代表这套图纸共有4张。
3、客户签名：指客户认同此设计方案确认图纸后的签字。
4、合同号：指专卖店和客户签订的合同单的流水号码。
5、专卖店确认：指专卖店与客户沟通和接单的营业人员的签名。
6、签发：指工厂经过审图，认为此设计方案可行，能够进行生产加工的确认签名7、右侧的项目明细栏：用来列举图纸中相关的部件及特殊要求的标注。
测绘技术中工程测量制图的注意事项
测绘技术中工程测量制图的注意事项在测绘技术中，工程测量制图是非常重要的一个环节。
它不仅仅是将测量数据转化为图形表达，更是一项需要细心、专业和严谨的工作。
在进行工程测量制图时，有一些注意事项需要我们牢记在心。
首先，准确性是工程测量制图的首要考虑因素。
制图的结果需要准确地反映实地测量的情况，以保证后续工作的正常进行。
因此，在制图之前，我们应该对测量数据进行仔细的审查和校正，确保其准确性。
如果数据存在偏差或误差，我们需要及时纠正。
此外，在制图过程中，我们需要仔细检查每一个细节，确保图形和标注的准确性。
其次，规范性也是工程测量制图的重要要求。
制图需要按照一定的规范和标准进行，以便被他人理解和应用。
这包括图纸的格式、字体的规范、注释的格式等等。
我们需要熟悉并遵守相关的规范要求，确保制图结果符合标准。
此外，我们还需要注意图纸的布局和比例，使其整体美观而又易读。
只有保持规范性，我们才能保证制图结果的可靠性和可用性。
此外，在制图过程中，工程测量人员需要充分考虑使用者的需求。
因为制图的目的是为了让他人能够理解和使用，所以我们需要根据他们的需求进行相应的图形呈现和标注。
如果是提供给建筑设计师使用，我们需要强调建筑物的结构和尺寸；如果是提供给土木工程师使用，我们需要强调地形和地貌的特征。
通过将使用者的需求与测量数据有效结合，我们能够使制图结果更好地为他人所用。
此外，使用适当的软件和工具也是工程测量制图的必备技能。
随着技术的发展，现代测绘中的软件和工具也得到了广泛应用。
使用这些软件和工具可以提高工程测量制图的时效和准确性。
但是，在使用软件和工具的过程中，我们需要注意其正确的操作和设置，以免造成制图结果的错误或偏差。
最后，沟通与合作也是工程测量制图的重要环节。
制图工作通常需要与其他部门和专业人员进行合作。
在制图的过程中，我们需要与他们保持良好的沟通和协作，及时反馈和解决问题。
只有通过沟通与合作，我们才能够得到更好的制图结果，并能够更好地满足他人的需求。
设计师量尺画图需注意事项
设计师量尺画图需注意事项●设计师量尺画图需注意事项●1：量尺需注意门套宽度，客户家贴墙纸的，做衣柜的那边，墙纸已定要从门边贴过来最少10公分。
●2：做开门衣柜时，注意房间尺寸是否足够有开门的尺寸，若开门衣柜直接挨着床头柜，注意床头柜的高度衣柜下面做假门，●3：做移门衣柜，靠见光面那个区最好做层板区（固层），以防见光面侧板变形。
靠墙那面，下面若连接床头柜区域，一定要做挂衣区。
否则床头柜那块必定是死角。
●4：做榻榻米连接衣柜时，榻榻米高度区域不要做固层或配件。
●5：衣柜旁连接书桌书柜时，，2100以下的书架深度不要超过300，书架高度低于1900上面做吊柜深度不要齐平衣柜，除非客户要求。
●6：靠窗户边做飘窗柜整排的，，先看看有无空调孔，还有空调开关，先看尺寸够不够摆飘窗储物柜，如果够，在看看有木有空调孔或者开关，如果这些有用建议不做，没用或者客户说这些东西会换位置那就可以做。
●7：阳台储物柜时，，有水管客户说需要维修的，水管尺寸留大点然后做门。
顶上有水管的柜子上顶，顶柜需不做顶板，方便以后维修。
●●8：座嵌入式柜子，一边有飘窗大理石台面，一边是门套时，柜子宁愿小点，两边收口板加宽点，否则难以进去。
●9储物柜客户强制要求空调管从柜子里面打孔穿进去，空调管道这个区单独分出来，尺寸出入再大爷不能影响其他空间的利用。
●10：精装房，业主要求石膏线和踢脚不拆的，记得控制尺寸。
和留缝隙，还有跟客户沟通，柜子安装完，后期处理的肯定没毛坯房处理的好看和精细。
●11:门洞上做吊柜的，切记必须量门洞的高度，不要随意的按标准下柜做，下柜的而高度根据门洞的高度来。
●12：厨房前面做酒柜的，酒柜后面要背贴瓷砖的，记得见光的那块侧板最少后延伸15mm，背板一定要18mm，5mm挂不住瓷砖。
●13：顶上有整条顶梁的，柜子上顶，见光面的侧板切记现场切角。
●14：一个柜子又有柱子，还有顶梁的，顶上有梁的一定做浅，做切柱，公司的工艺是切梁切柱不能同时进行。
如何进行绘图测量
如何进行绘图测量绘图测量是一项关键的工程测量技术，常用于建筑设计、土地规划、道路建设等领域。
它通过测量图纸上的尺寸和比例，将实际尺寸转化为图纸上的准确表示。
如何进行绘图测量是每个绘图员都需要掌握的基本技能。
本文将从测量仪器的选择、测量方法的讲解以及绘图测量的一些技巧等方面进行探讨。
首先，在进行绘图测量之前，选择合适的测量仪器是十分重要的。
常用的测量仪器有直尺、量角器、刻度尺、卷尺等。
在选择测量仪器时，需要考虑测量对象的大小和形状，以及测量精度的要求。
对于较小的尺寸，可以使用卷尺或刻度尺进行测量；对于大型建筑物或道路等，可以考虑使用激光测距仪等高科技仪器。
一种常见的绘图测量方法是通过比例尺进行测量。
比例尺是将实际尺寸与图纸上的尺寸之间的比例关系表示出来的一种工具。
比例尺可以分为线性比例尺和对数比例尺两种。
线性比例尺是最常见的一种，常用于室内平面图、道路规划等领域。
对数比例尺则常用于地图制作等需要考虑地球曲率的场景。
在使用比例尺进行测量时，需要将实际尺寸与图纸上的尺寸之间进行换算。
假设实际长度为L，图纸上的长度为l，比例尺的比例为1:M，则有L = l*M。
根据这个公式，可以将实际尺寸转化为图纸上的准确表示。
除了比例尺，绘图测量中还可以使用其他辅助工具来增加测量的准确性。
例如，可以使用网格纸来进行测量，将图纸上的尺寸与网格纸上的尺寸进行对比，以减少误差。
此外，还可以使用投影仪等设备，将实物投影到图纸上进行测量。
绘图测量中还有一些技巧和注意事项需要掌握。
首先，绘图员需要熟悉图纸上的比例关系，能够准确地根据比例尺进行换算。
其次，需要掌握正确的测量方法，避免因为操作不当而导致误差。
此外，还需要注意选择合适的测量点，以确保测量的准确性。
最后，要时刻保持耐心和细致，避免因为马虎而造成测量错误。
总结起来，绘图测量是一项基础而重要的工程测量技术。
通过选择合适的测量仪器、掌握正确的测量方法以及运用一些实用的技巧，我们可以准确地将实际尺寸转化为图纸上的表示，为工程设计和规划提供可靠的依据。

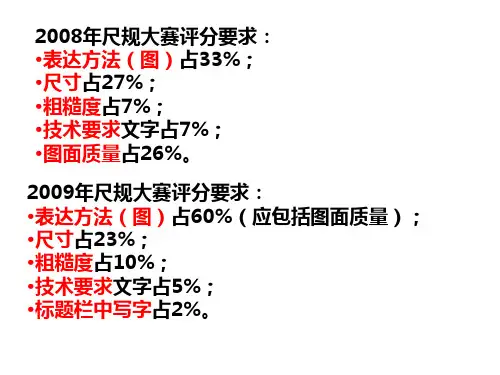

制图大赛尺规绘图要点
总结4：尺寸标注的注意事项
• 1.避免注成封闭尺寸链； • 2.加工、测量方便； • 3.零件上的标准结构按规定标注，如螺纹、退刀 槽、键槽、沉孔、倒角等； • 4.加工面与非加工面的标注，对于铸造或锻造零 件，同一方向的加工面和非加工面应各选择一个 基准分别标注有关尺寸，通常分两侧标注。并且 两基准之间只允许有一个联系尺寸(也可选同一基 准，但应分别标)。
3、尺寸标注 要点： A、长、宽、高方向主要基准的选择 B、其它辅助基准的选择——按结构的加工和便 于测量选择，例如健槽、对称槽、阶梯孔、沉孔、通 孔、凸台等。 C、常见结构的画法及其尺寸标注，例如： 盲孔的画法及其尺寸标注 螺纹的画法及其尺寸标注——内、外螺纹， 管螺纹，梯形螺纹，螺孔，螺纹连接等。 倒角、圆角的画法及其尺寸标注 齿轮、带轮的画法及其尺寸标注 4、绘图工具的正确、协调配合使用 5、绘图方法及绘图步骤。
三、训练内容
1、图纸幅面、图框、标题栏及布图
标题栏一般位于图纸的右下角，标题栏的格式 国家作了统一标准(GB/T 10609.2–1989) ，如下图。
表达方法综合分析
在绘制机械图样时，应根据机件的结构特点来综合应用视 图、剖视图、断面图等各种表达方法，使得机件各部分的结构 与形状完整、清晰表达，而图形数量又少；即力求看图方便， 绘图简单。 一、主视图选择 根据机件的内部及外部结构特征和形状特征选择主视图， 主视图要尽量多地反映机件的结构形状，并根据内、外结构的 复杂程度决定在主视图中是否采用剖视图，采用何种剖视图。 二、其他视图的选择 在主视图基础上选用其他视图，要力求做到“少而精”， 避免重复画出已在其他视图中表达清楚的结构。
细实线连接标 一个粗糙度
4.箱体类零件
箱体类零件是组成机器及部件的主要零件之一。主要作用是 支承、容纳和联接等。多是铸件，结构复杂。如：减速器箱体、 油泵泵体、阀门阀体等。 箱体类零件的内腔和外形结构都比较复杂，箱壁上带有轴承 孔、凸台、肋板等结构，安装部分还有安装底板、螺栓孔和螺孔， 为符合铸件制造工艺特点，安装底板和箱壁、凸台外形常有拔模 斜度、铸造圆角、壁厚等铸造工、三种剖视图：全剖视图、半剖视图、局部剖视图 B、五种剖切面：单一剖切平面 斜剖切平面 阶梯剖切平面 旋转剖切平面 复合剖切平面 C、断面图：移出断面、重合断面 D、局部放大图 E、规定画法及简化画法 a、肋的剖切画法 b、回转结构上均布的筋及孔的剖切画法 c、折断画法及对称画法 d、按规律分布的相同结构的简化画法
量尺实用标准流程要求规范0902
量尺标准正确精准的原始尺寸是设计的基础，到客户家量原始尺寸是设计中的最重要的部分。
因不同客户家的户型情况千差万别，涉及到的对象特别多，非常容易出错，有必要制定一个标准的量尺规范。
（一）量尺前的准备设计师到每个客户家中量尺寸前，必须做一些准备工作，并同客户进行沟通、协商，以提高工作效率，减少工作失误。
1、确认客户的地址、电话、姓名，并核对无误，填入量尺表格中；2、确认客户约见的时间，并保证客户或施工负责人在现场，填入量尺表格中；3、由于许多的暖气管道与水路设施都是隐藏在地下的，设计师从表面无法进行测量；承重墙或软体墙等墙体结构从表面也较难分辨，所以在量房过程中最好记得携带房屋建筑水电图以及建筑结构图，没有可以询问物业。
4、量房人数建议2名（一个负责测量，另一个负责记录；如一个人量房，建议带上电子尺），工具列表：张（二） 确定房屋朝向 房子朝向一般以客厅阳台的朝向为参考依据，站在客厅的阳台上，打开手机，把手机水平靠在外墙上，待手机指南针方向确定后，按手机截屏键截屏，以便以后和照片一并导入电脑的“现场照片”文件夹中。
（三）拍照记录1，对外观拍照，走到小区楼下，或者别墅楼下，对其外观进行全方位拍照。
2，站在阳台或窗边对外环境进行拍照。
3，房间内部拍照：先拍强弱电箱内部，强电箱内模块上的字体要清晰。
大空间用横向构图拍照，小空间用纵向构图拍照。
房间内部拍照原则：首先站在房间的四个角落对全景进行拍照；其次站在房间的边中点位对对面墙进行正角度拍照（尽量横构图）；然后拍每个房间的局部细节比如强弱电箱（打开重点向拍电箱内模块，并保证能够看清上面字体）、管道、地漏、煤气管、空调洞等。
4，打开录像功能，对全屋进行拍摄，确保无死角。
注意：厨房和卫生间要拍的东西比较多。
天花板也要多拍点，拍照主要是要大景，就是尽量一张照片能够看到尽量多的内容。
拍摄室内各方向的墙面照片，需带顶面房梁走向，有特殊结构处需特写照片。
（以下图片仅供参考）。
定制家居量尺绘图注意及要求
二、测量时注意事项
9、如发现现场房型与我公司产品产生冲突（异型非标），要以专 业知识合理引导客户，反复沟通，尽可能排除对设计、生产、安 装的不利因素； 10、对特殊情况（装修预留尺寸、个性化非标异型等）一定要客 户签字确认。
量尺时细节讲述 （衣柜篇）
• 包括：四面墙及阻挡物 、梁、柱、门、过道窗、空调（空调孔）、 主电箱、开关插座、脚线 、天花石膏线 等
四、常见错误解析
• 柜内五金配件被移门挡住，抽拉不出或无法正常使用 • 有地台衣柜抽屉下预留尺寸不够，抽屉被下导轨挡住无法抽拉 • 量尺时看错尺寸，10cm看错成1cm,导致总尺寸不符 • 衣柜洞口成喇叭口形状时，尺寸预留不够，导致柜体安装时空间 尺寸不够
四、常见错误解析
• 天花不平时高度预留过大，导致安装后缝隙大不美观 • 量尺时转角位角度测量不精确，导致安装后台面缝隙大不美观 • 移门衣柜设计不合理，衣柜内空间被移门挡住不能很好的利用
三、测量后注意事项
• 测量后三天内必须出图（2-3套设计方案） • 图纸一定要有平面图+立面图（能画三维图尽量画三维图） • 如客户有特殊要求，不在保修范围内的一定要在图纸上注明
三、测量后注意事项
• 注意厨房风水（水火相冲，正门不对烟机）厨房橱柜宜摆放在屋 内的东方或东南方；橱柜宜选颜色:火（粉、橙、红）、木（青、 绿、原木色） • 出图时柜体尺寸、一定要符合客户身高及人体工程学
二、测量时注意事项
1、量尺时应保持拉尺竖直或水平； 2、每一空间必须有总长、宽、高； 3、读数报号：以电话号码读数方式报数，如3300mm,不要报3米 3报3300，以毫米为单位（两个人量尺）； 4、对客户现场房型进行详细、精密量尺；
二、测量时注意事项
CAD设计中的尺寸与量测技巧
CAD设计中的尺寸与量测技巧CAD（计算机辅助设计）是现代工程设计中非常重要的工具之一。
在CAD设计中，合理的尺寸与准确的量测是至关重要的。
本文将介绍一些CAD设计中尺寸与量测的技巧，帮助设计师更高效地完成工作。
首先，尺寸设计是CAD设计中最基本的要素之一。
适当的尺寸可以保证设计的准确性和完整性。
在进行尺寸设计时，首先要了解产品或构件的功能和要求。
然后，根据实际需要，在设计中添加合适的尺寸和限制条件。
注意不要过度尺寸，以免造成设计过于复杂或不必要的浪费。
在进行尺寸设计时，应尽量使用比较稳定的尺寸。
例如，使用标准尺寸和常用部件尺寸，可以节省设计时间和成本，并减少制造过程中的调整和适应。
同时，应注意使用合适的尺寸单位和精度，以适应不同的设计需求。
另外，在进行CAD设计中需要注意尺寸链的问题。
尺寸链即一个尺寸的改变会引起其他相关尺寸的自动调整。
这可以通过CAD软件中的参数化设计来实现。
合理使用参数化设计，可以大大提高设计效率和准确性。
在进行尺寸链设计时，应仔细选择具有关联性的尺寸，并确保尺寸链的调整不会导致设计失效或不稳定。
在CAD设计中，准确的量测也是非常重要的。
设计师需要使用CAD软件中的测量工具来获取准确的尺寸和距离。
在进行量测时，应注意选择合适的测量工具，例如直线测量、径向测量、角度测量等。
同时，要根据实际需要选择合适的测量单位和精度，以确保测量结果的准确性。
此外，在进行量测时，还要注意避免误差的产生。
误差可能来自于测量工具的精度、CAD软件的计算精度以及设计师自身的操作误差。
为了减小误差，设计师可以重复多次测量并取平均值，同时结合实际情况进行适当的调整。
在CAD设计中，合理使用尺寸与准确的量测是提高工作效率和设计质量的关键。
通过了解产品功能和要求，合理添加尺寸和限制条件；使用稳定的尺寸和常用部件尺寸；灵活运用参数化设计；选择合适的测量工具和单位；避免误差的产生等技巧，设计师可以更好地完成CAD设计工作。
设计师测量注意事项
设计师测量注意事项1.看厨房户型，询问客户家的情况。
厨房需要怎么改，给客户建议，看什么墙能打，如果客户要改动主水管，建议客户不要改动。
询问客户需要什么电器例如蒸箱烤箱，嵌入式微波炉净水器.....等，好预留插座。
2.厨房水电位规划：（1）地柜：燃气管离地600 洗菜盆冷热水管离地高度400，冷水热水距离160插座高度450。
电高于水，备用插座高度1100，烟机插座高度2200-2100左右上下浮动，洗衣机.冰箱插座至少300高柜里面要放嵌入式电器时候注意柜体层板规避层板遮挡了插座高柜里面的插座高度视情况而定。
嵌入式电器宽度尺寸600，开孔尺寸595左右上面或者下面要留60-90封板，厨房生活阳台门窗墙宽度270。
Ps 都是完成面离地3.测量注意事项：先画平面图，标注ABCD面，再分别测量ABCD面高度宽度墙面细节，测量时候注意细节位置比如.烟道.下水.地漏.气表.窗户等...高度.深度离墙多少距离4.客户自购电器，燃气灶，水槽.我们需要向顾客索要开口尺寸，顾客自购的烟机如果需要门板包烟机，需要以下几个烟机数据，烟机深度宽度离台面高度烟机离墙宽度测量完过后再复尺几次确保没有量错5.客户已经做好柜体要注意门的路轨位看度，（不同框门是否正）：和里面的配件能否打开，抽屉直接装在下面被下轨挡住，掩门被上轨挡住，在中间的门板还要考虑边框的宽度：高度误差，上下结构，宽度误差侧板是否直。
测量掩门时，要注意门板是全盖，半盖或者入柱，以及门铰孔的位置都要标示清楚，避免层板挡住。
还要注意掩门的开门方向；吊灯，对角线，板厚铰链区别6.见图上7.如果客户要加做柜子，要注意本身柜体高度协调，下柜高度，脚线高度，顶封板高度；注意深度，板厚度以及颜色8.（1）测量出错原因：卷尺量，容易读数出错.解决方案：第一次测量完后继续复尺（2）赶时间，看错，漏量，漏画，没复尺，没检查.解决方案：慢慢量，不要慌注意细节，保证每一个细节（3）毛坯房，没有复尺。
家居设计师量尺方法
为了安全，方便断电可以建议 加装开关
备用插座
01
备用插座做指的是 除固定电器插座之 外，很有可能再用
02
到的插座，一般放 置在台面之上，离 地1100mm。
冰箱和电热水器
冰箱电位布置在冰 箱背墙上，建议离 地300mm
热水器电位布置在 热水器一侧，建议 离地 1500~1800mm
较少使用电器电位/配件电位
煤气阀门布置
燃气阀门：燃气灶下面是开门，则放在柜体内高度500mm；如煤气 灶下面是拉篮或者电器，则放在靠燃气灶柜隔壁的柜体内，位置高度 保证在上层隔板内，以方便检修。
烟道位置注意
挂式烟机烟道布置一般位于吊顶之上，烟管安 装尽量不接驳，而且尽量靠近烟道（注意烟管 避开集成吊顶）。
集成灶烟洞在烟道底部，烟管需从地柜背后， 贴地而过。
• 结合原建筑水电情况来考虑设计方案
水电布置详解
配件水位/现场其他细节处理 较少使用电器电位/配件电位
常用电器电位布置常用电器电位布置来自烟机 普通灶具/集成灶
微波炉 消毒柜 备插 冰箱/热水器
烟机
02. 01.
中式烟机
03.
欧式烟机
侧吸式烟机
烟机电位布置
分类
中式烟机
常见功率
185W-200W
电位位置
5.1、量尺注意事项
一．先画图，再标尺寸线，最后依次测量填写 具体数具。（避免漏测量）
二．测量时，数据重复读取。（避免读错数） 三．保留初尺，必须复测。 四．现场要视装修的进度进得必要的沟通。
5.2、设计尺寸预留
一．地柜设计尺寸=实测尺寸（10-15mm）
二．吊柜设计尺寸=实测尺寸（5-10mm）
○ 注意地柜的处理，以便烟管能很好的通过。
量尺与图纸规范详解
量尺规范1、量尺准备：量尺前，先准备卷尺、笔和纸、文件夹。
2、图面：仅画一个俯视图3、测量基准：高度测量全部以地面为基准标高。
4、量尺：1）手绘地面形状；量尺前，先用笔草绘房间的地面平面图，将柱子，斜角等画出来，再按下列顺序测量标注。
2）地面、门窗、房梁等。
3）墙面：包括地脚线、插座、走线槽、空调孔、石膏线等进行量尺并标注。
4）放轩家具；加工柜、门及其他5、标识6、标注：1）俯视图地面相对尺寸直接在图上进行画线标注。
2）房内空高度：用“H”表示，例如房内空高为2.6米，则标注为“H＝2600”。
3）其他所有离地高度方向的标识高度全用“h”表示。
4）所有往内空方向挂出的距离全部用“w”表示。
7、量尺注意事项：1）测量时要注意墙的直角度。
如墙不垂直应提前跟客户说明。
2）如有超高的门体，要测量一下货梯的尺寸，看是否能上。
3）要画一幅简易的路线图，为安装、送货时作指引。
图纸的标识规范一、图纸的基本要求图纸是设计师根据房间的实际布局，按照客户的要求，结合设计师的设计理念，用图纸的方式完面的向加工厂和安装人员进行表述和交流的语言。
图纸的格式统一和表述规范是各个运作环节和生产工序明确设计意图的基础。
1、图纸的大小：为了传真和打印的便利，本公司的所有加工图纸全部用标准A4纸2、图框：采用公司规定的标准图框格式。
图框内容说明如下：1）图框的左下角是“卡喏亚系统家具”标识。
2）名称：指客户的地址3）设计：指设计师的真实姓名4）图号：指此图纸的代号，标识如下：A070322–01–1/4A：设计的代号07：代表年份，03：代表月份22代表日期01代表当天做的第一套图纸1代表这一套图纸的第一张4代表这套图纸共有4张。
3、客户签名：指客户认同此设计方案确认图纸后的签字。
4、合同号：指专卖店和客户签订的合同单的流水号码。
5、专卖店确认：指专卖店与客户沟通和接单的营业人员的签名。
6、签发：指工厂经过审图，认为此设计方案可行，能够进行生产加工的确认签名7、右侧的项目明细栏：用来列举图纸中相关的部件及特殊要求的标注。
量尺时具体注意事项
量尺时的具体注意事项量房时，拿出专业测量工具，熟练的动作，标准化作业流程、快速测量。
在测量时要注意如下几点注意事项：一、注意房屋中相对特殊之处，例如管道位置，异型结构，特殊空间如门位、楼梯、柱位、窗台尺寸的核算，以及各空间转角、边角倾斜度，检查是否垂直等，并针对性的发表专业意见，以及在后续的产品设计应用中将做哪些工作等等，加强客户对设计人员的专业认知；二、画手绘平面图，要求每个拐点、柱子、梁全部要标示出；三、测量时要从入户门口一侧按全层一图的方式测量及标注。
卫生间图纸要求根据卫生间数量单独划出图纸，方便标注。
标往要以mm 为单位标注，报尺不要四舍五入，要报实尺，精确到毫米。
四、如果用卷尺测量，测量时尺子要拉平，根据现场情况可增加墙面复核量尺；五、测量客厅时，明梁要标注、确定电视及沙发背景墙位置，空调位置（挂/立），客厅内有无体闲区，客厅如果顶子已有造型需单独绘制简图，标示其造型及高度尺寸并拍照。
六、测量厨房尺寸时要标注烟道位置、水盆位置、进台位置、燃气位置、下水位置。
确定冰箱摆放位置、窗口进深、窗高、宽度、距地高度、层高、分水器位置。
确定桶柜走向，遇到厨房与餐厅在同一区域的要确定橱柜长度。
厨房测量后要二次复尺；七、测量卫生间时要标注马桶孔距、层高、最低点高度、下水管位置、淋浴水管位置、地漏位置、洗手盆水阀位置、暖气位置、热水器位置、窗口下返高度、距地高度、窗高、窗口进深、窗口宽度。
确定下水管是否高提。
是否安装智能坐便，淋浴屏、浴缸等。
确定是否做干混分区。
卫生间在测量时要单独绘图标注尺寸；八、确定餐厅酒柜位置，尺寸。
餐厅顶面高度及吊柜是否通顶；九、确定有无玄关、玄关柜、玄关背用什么做、玄关造形等；十、要确认卧室层高、衣柜摆放位置、有无电视柜等；十一、确定书房是否用砖。
十二、整体测量结束后，要对全屋包括每个重点细节进行拍照。
拍照顺序和测量顺序一致，重点位置要有关联全景及细节特写，并重新核对测量尺寸是否有遗漏；测量结束后，如果时间允许要争取与客户初步沟通整体方案和各个空间的设计，手拿IPAD，对图营销。
设计师量尺技巧
三、量尺细节讲述
量尺常规说明： n 量尺过程中，一般是先画房型图，从进门顺时针开始画，量尺也是
一样，顺时针一圈后，再量高度及其他细部构件。在量窗户、梁、 柱子等时，产品内嵌需最小值，包梁包柱取最大值。 n 如目测墙面平直度不均匀，应择取水平方向3个不同高度
（如可以取水平上中下三个点、垂直左中右三个点来量尺寸，取最小尺寸，）
三、量尺细节讲述
其他空间
卫生间、阳台及其他空间
量房注意事项
三、量尺细节讲述
卫生间：画出平面图和 墙面立面图，并把量尺 的尺寸详细记录
其他空间
结束！ --谢谢！
三、量尺细节讲述
厨房
三、量尺细节讲述
厨房
三、量尺细节讲述
厨房
三、量尺细节讲述
厨房：画出平面图和墙 面立面图，并把量尺的 尺寸详细记录
厨房
三、量尺细节讲述
厨房：画出平面图和墙 面立面图，并把量尺的 尺寸详细记录
厨房
三、量尺细节讲述
厨房：画出平面图和墙 面立面图，并把量尺的 尺寸详细记录
厨房
(三) 量尺细节讲述
三、量尺细节讲述
量房空间： 1、客餐厅、卧室、书房 2、厨房 3、卫生间 4、阳台 5、其他空间
三、量尺细节讲述
房间常规量尺对象： n 四面墙及阻挡物 n 梁、柱 n 门、窗 n 空调位（空调孔） n 主电箱、开关插座等 n 进出水口、燃气管道、烟管等 n 脚线 、天花石膏线 等 n 天花高、梁高等 n 阳台等 n 其他…………
（100mm-150mm，900mm-1000mm, 1700mm-1800mm）。 n 如房间已经装好门, 应量门的内净空（不含门套）。 n 三角板的使用（量度角度）
三、量尺细节讲述
橱柜衣柜设计师量尺注意事项
橱柜衣柜设计师量尺注意事项设计衣柜的注意事项1:家具产品位置是否遮挡电位2:注意靠墙产品是否需要避开地脚线3:产品间走动过道不能小于600mm4:开门衣柜打开空间=门板尺寸+500mm5 衣柜外做推拉门除了周围一圈里面所有厚度要让出不小于90 mm，以便于上推拉门。
6:单元柜体布置先左右后中间，有柱先考虑避柱7:衣柜内有插座时注意核对插座具体位置，避免卡在侧板和格板中间，衣柜侧板禁止盖电位开关8:圆弧柜、转角柜、浅柜、必须做独立柜体安装9:当柜体总宽度超过2200mm，考虑安装的困难性，需要增加中侧板分段 10:板式衣柜标准采用挂式衣通，宽度大于800的层板不能采用吊式挂衣通，会因为承重问题使层板变形11:衣柜抽屉、领带西裤抽等功能件拉出时，需注意外部有没其他家具挡住;或者被推拉门挡住。
12:裤挂下方预留空间一般预留650mm，不能低于600mm14:衣柜内部使用抽拉式更衣镜时不能在靠墙的外侧板安装，注意使用时拉出旋转的空间是否大于250mm，有没障碍物挡住。
15:房间如有天花线，顶柜到顶时需考虑用封板避开，封板高度=脚线+20mm 16:房间有柱子，用切角柜包柱时，切角尺寸要比柱子尺寸打20mm 17:独立衣柜的宽度原则不能大于1800mm，大于1800mm时需分成两个以上柜组合而成18:顶柜设计时，门板宽度不能大于高度，且不宜大于550，封板高度应低于150mm量尺的流程1:接到量尺的任务，要认真看清量尺交接的相关内容，和销售人员沟通细节。
如;单价，颜色，材质，交多少定金等2:检查所带的量尺工具是否齐全，电话跟客户确认量尺时间。
和顾客见面后一定要记下客户的准确地址，楼层单元门牌号。
客户电话尽量要两个，有QQ号的尽量记下，方便传图纸。
3进屋后先大概看下周围环境，问明顾客需要在哪些地方做家具，有什么需求，需要什么功能,比方说;需要放被的多挂长衣服的多还是短衣服的多，需要不需要抽屉，裤挂。
衣柜想做平开门还是推拉门等4:沟通-挖掘客户需求，绘制量尺图及量尺，沟通引导其他空间，让小单变大单，提交成交金额量尺防错1:标明房间平面图及方向，柜体摆放位置，发现有墙垛，暖气，地热阀，开关，插座横梁等一定要标明位置及尺寸。
厨房量尺注意事项
For personal use only in study and research; not for commercialuse橱柜设计师厨房量以及其他尺注意事项1、从许多个不同的点去测量房间的长宽高（例如地板到天花板的高度、墙到墙之间的宽度），检查有什么凹凸不平之处。
2、切记要考虑所有的突出物，如水管、煤气表和水电表等的位置。
3、注意现有水管的位置。
4、注意现有电源插座的位置。
5、仔细考虑柜子和冰箱要放在哪里，才容易把门打开。
6、计划什么位置需要加强照明。
7、注意将灯具固定在悬空式壁柜下方，这样就可以照亮操作台的范围。
8、不要把煤气炉或烤箱等安置在窗户下方，否则风很可能会把炉火吹灭，或将窗帘吹到炉灶上面。
烤箱和煤气灶的旁边要留有盛菜和放热盘子的空间9、烤箱和煤气炉旁的台面要空下来，以便放置热腾腾的炒锅和盘子。
10、不要把冰箱装在炊具旁边，否则冰箱会因温度过高而需耗费较多电力以维持冷度。
a、离排烟孔的烟管不能长于3米。
b、煤气管离炉位不能少于300mm，又不能长于2米。
c、炉位的方向最好坐西向东，坐北向南。
d、炉位设计尽量不要正对门。
e、炉位设计左右靠强的位置不能小于150mm。
f、炉位与洗物柜之间的距离要有600mm以上的距离最佳。
g、油烟机，炉位和炉柜要做到三对中。
h、炉位的柜子一般长800mm和900mm。
i、要知道炉头的功能，是用脉冲，干电池，交流电。
j、炉头下面有电器时要做隔板，炉位要与露头下面。
2)水盆柜a、要设计在光线好的地方。
如窗户。
落地玻璃的位置。
b、要设计在离排水口较近的位置。
c、设计时尽量不要改动进水管。
d、水盆柜与炉柜之间的距离要有600mm以上的距离。
e、大、小盆的柜子尺寸为900-1000mm。
f、单盆的柜子尺寸为500---600mm。
3)冰箱a、最好设计在水盆的左右两边的位置。
b、要考虑到客户的储物和取物的方便及冰箱门能否完全打开。
c、设计双门冰箱时要考虑进水。
量尺及做图事项
量尺及做图注意事项一、量尺:1、请在量尺本上记清量尺者姓名、客户姓名、地址和电话号码。
是初尺还是复尺。
2、量初尺时涉及厨房的整体户型尺寸、方位、窗高、下水高度、可能的最低水平高度，3、请与客户沟通好如下资料：冰箱、消毒柜、热水器、微波炉、如果不定欧派电器请客户说明炉灶、消毒柜、微波炉、烟机等的来源。
有的电器不能设计在厨房的，请与客户说明并为客户找到其他放置地方或提供其他建议。
二、做图：1、电脑E盘需要注意的文件夹有《橱柜初尺方案》《橱柜初尺方案效果图》《橱柜初尺报价》《橱柜复尺下单》《橱柜复尺下单效果图》《橱柜复尺报价》《已出水电图纸》《圆方原文件》《展场资料》《OPPEIN文件》《造易下单》。
2、关于展场样柜CAD资料均在《展场资料》文件夹中，所有下载的欧派文件请放于《OPPEIN文件》文件夹中，所有圆方MRS文件均请放于《圆方原文件》文件夹中，所有向公司涉及造易下单的VKP、DWG、JPG文件除复尺报价XLS文件外均放于《造易下单》文件夹中。
3、具体图纸需要在以下文件夹中迁移：CAD图纸: 方案------→《橱柜初尺方案》----→水电图-----→《已出水电图》-----→下单图------→《橱柜复尺下单》报价单：初尺报价-----→《橱柜初尺报价》------→复尺报价-------→《橱柜复尺报价》效果图：初尺效果图拍照-----→《橱柜初尺方案效果图》-----→复尺效果图------→《橱柜复尺下单效果图》注意:CAD、报价单、效果图均遵循一个规律;就是只在文件中增加或修改内容，文件始终只有一个如：CAD文件做出方案后客户同意并出水电图，那《橱柜初尺方案》文件夹中DWG文件就剪切转移到《已出水电图》文件夹中，不要删除方案图，直接在文件中做水电图即增加内容。
以此类推。
4、在取文件名时请按姓名+（地址）方式取名，在取下单图文件名时请按姓名+（地址）+复尺方式取名，即在初尺方案文件名上加上复尺二字。
测量绘制设计知识点
测量绘制设计知识点在设计领域中，测量绘制是一项基础而必要的技能。
无论是建筑、室内设计、工业设计还是平面设计，都离不开准确的测量与精确的绘制。
本文将介绍一些关键的测量绘制设计知识点，帮助读者提升工作效率和设计质量。
一、尺寸测量尺寸测量是设计中最基本的测量方式，包括线性尺寸和角度尺寸。
线性尺寸是指直线距离的测量，常用工具有直尺和卷尺。
在测量过程中，应该注意将工具垂直于所要测量的线段，并将起点与终点对齐。
角度尺寸是指两线段之间的夹角测量，常用工具有量角器和角度计。
准确的角度测量可以保证设计中的结构稳定性和美观性。
二、图纸测量图纸测量是在绘制设计方案时必不可少的一环。
通过测量图纸上的各个元素的尺寸和位置，设计师可以准确地还原设计意图。
首先，需要熟悉图纸上的标注和尺度，确保测量的准确性。
其次，利用专业的测量工具，如图纸测量仪和草图仪，可以快速、精确地测量图纸上的距离、角度和曲线等元素。
最后，将测量结果记录下来，并及时更新设计方案，确保后续的设计工作顺利进行。
三、标高测量在建筑和室内设计中，标高测量是非常重要的一个环节。
标高是指建筑物或室内空间中各个平面的高度。
在进行标高测量时，首先要确定参考平面，通常是地面或某个确定的水平面。
其次，借助测高仪或激光测距仪等工具，对不同平面的高度进行测量。
标高测量的准确性直接影响到设计中的空间布局和功能划分，因此设计师需要高度重视。
四、比例绘制比例绘制是设计中常用的一种绘制方法，通过按照比例来绘制和放大缩小设计图纸，以便更好地展示设计意图。
在比例绘制中，设计师需要确定一个比例尺，并按照比例将图纸上的元素进行绘制。
常用的比例尺有1:50、1:100和1:200等，具体选择取决于设计的需要和展示的要求。
比例绘制不仅能够帮助设计师更好地表达设计意图，还能够协助工程师和施工人员理解和实施设计方案。
五、投影绘制投影绘制是建筑和室内设计中常用的一种绘制方法，通过绘制不同视角的投影图，来展示建筑或室内空间的真实样貌。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
●设计师量尺画图需注意事项
●1：量尺需注意门套宽度，客户家贴墙纸的，做衣柜的那边，墙
纸已定要从门边贴过来最少10公分。
●2：做开门衣柜时，注意房间尺寸是否足够有开门的尺寸，若开
门衣柜直接挨着床头柜，注意床头柜的高度衣柜下面做假门，
●3：做移门衣柜，靠见光面那个区最好做层板区（固层），以防见
光面侧板变形。
靠墙那面，下面若连接床头柜区域，一定要做挂衣区。
否则床头柜那块必定是死角。
●4：做榻榻米连接衣柜时，榻榻米高度区域不要做固层或配件。
●5：衣柜旁连接书桌书柜时，，2100以下的书架深度不要超过300，
书架高度低于1900上面做吊柜深度不要齐平衣柜，除非客户要求。
●6：靠窗户边做飘窗柜整排的，，先看看有无空调孔，还有空调开
关，先看尺寸够不够摆飘窗储物柜，如果够，在看看有木有空调孔或者开关，如果这些有用建议不做，没用或者客户说这些东西会换位置那就可以做。
●7：阳台储物柜时，，有水管客户说需要维修的，水管尺寸留大点
然后做门。
顶上有水管的柜子上顶，顶柜需不做顶板，方便以后维修。
●
●8：座嵌入式柜子，一边有飘窗大理石台面，一边是门套时，柜
子宁愿小点，两边收口板加宽点，否则难以进去。
●9储物柜客户强制要求空调管从柜子里面打孔穿进去，空调管道
这个区单独分出来，尺寸出入再大爷不能影响其他空间的利用。
●10：精装房，业主要求石膏线和踢脚不拆的，记得控制尺寸。
和
留缝隙，还有跟客户沟通，柜子安装完，后期处理的肯定没毛坯房处理的好看和精细。
●11:门洞上做吊柜的，切记必须量门洞的高度，不要随意的按标准
下柜做，下柜的而高度根据门洞的高度来。
●12：厨房前面做酒柜的，酒柜后面要背贴瓷砖的，记得见光的那
块侧板最少后延伸15mm，背板一定要18mm，5mm挂不住瓷砖。
●13：顶上有整条顶梁的，柜子上顶，见光面的侧板切记现场切角。
●14：一个柜子又有柱子，还有顶梁的，顶上有梁的一定做浅，做
切柱，公司的工艺是切梁切柱不能同时进行。
●15：客户家里装了柜子在铺地板的，切记问一下是实木地板还是
复合地板，若是实木地板，记得垫板用25或者两块18mm垫板。
●16：欧式衣柜，切记现在所有顶线都是顶板上，尺寸间缝隙时注
意下，还有如果靠门边有脚线时，记得脚线尺寸减出来。
●17：做嵌入柜时，如果有欧式线条或者收边线条，直接一边减一
两公分的缝隙，要注意下，靠墙边那边是否用木工板打底做了封板，还要看看，线条是否能盖得住。
若不是用线条，记得减缝。
两边加收口板。
●18：做双面见光的柜子时，，记得，收口板和顶线是一前一后都
加，如果软件画不上去的，自己算好尺寸，拉在墙上。
●19:柜子设计平板门时，门板看看尺寸是否协调，高度不要超过
1200。
再高点的，建议使用TA。
●20：客户确认门款，颜色时，要先看看公司工艺是否确认能做，
不要随意想着签单。
尤其是卡通颜色没有移门边框和，门板（除了天蓝和杏白）。
●21:碰到做异形柜，自己心里没底是，先问问安装师傅，在进行
跟客户沟通，记得柜子宁愿小，，收口板宽点。
●22：三扇移门里面带电视区域，设计了带抽屉的，一定要注意，
两扇移门在同一条轨道上的时候尺寸会不会挡道抽屉的使用和电视区域的局限，如果挡住抽屉，记得加抽屉封板，尺寸自己算好。
电视区域顶柜做内藏掩门时，记得高度加移门上轨道封板，直接内空加掩门，掩门打不开。
●23：开门柜里面加配件的，记得加抽屉或者格裤架收口板，因为
开门铰链有一定的厚度。
内嵌和外盖不同，封板的宽度也不同。
若配件地方开好挡住了掩门铰链，配件的深度可以稍微浅点，，直接前面空60mm出来打铰链孔。
