工厂供配电实验报告(3篇)
第1篇一、实验目的本次实验旨在通过实际操作和理论分析，加深对工厂供配电系统的理解，掌握工厂供配电设备的基本原理和运行方式，熟悉高低压电器的结构、功能和技术特性，并了解工厂供配电系统的构成与布置以及配电负荷计算方法。
二、实验原理工厂供配电系统是工业生产中不可或缺的组成部分，其主要功能是将高压电能通过变压器降压，再分配到各个车间或设备，满足生产过程中的用电需求。
实验过程中，我们将结合实际的高压开关柜和工厂供电知识，对工厂供配电系统的各个环节进行深入了解。
三、实验设备与材料1. 高压开关柜2. 变压器3. 低压配电柜4. 低压电器（如断路器、接触器等）5. 电能表6. 电流表7. 电压表8. 计算器9. 相关实验手册和参考资料四、实验内容1. 高低压电器认识实验- 观察高压开关柜的结构，了解其组成和工作原理。
- 分析变压器的工作原理，掌握变压器的基本参数和接线方式。
- 认识低压配电柜和低压电器，了解其功能和使用方法。
2. 工厂供配电系统构成与布置实验- 分析工厂供配电系统的构成，包括电源进线、高压配电线路、车间变电所、低压配电线路和用电设备。
- 观察实际工厂供配电系统的布置，了解设备布局和线路走向。
- 学习配电负荷计算方法，掌握计算公式和计算步骤。
3. 供配电系统安全运行实验- 学习供配电系统的安全运行规范，了解安全操作规程。
- 观察供配电系统的故障处理方法，学习故障诊断和排除技巧。
- 进行供配电系统的安全运行模拟实验，提高实际操作能力。
五、实验结果与分析1. 高低压电器认识实验- 通过观察和实验，掌握了高低压电器的结构、功能和技术特性。
- 了解高压开关柜、变压器、低压配电柜和低压电器的工作原理。
2. 工厂供配电系统构成与布置实验- 分析了工厂供配电系统的构成，了解了设备布局和线路走向。
- 掌握了配电负荷计算方法，能够根据实际需求进行计算。
3. 供配电系统安全运行实验- 学习了供配电系统的安全运行规范，了解了安全操作规程。
供配电认识实习报告
1、贯彻理论联系实际的培养方针，培养学生实践动手能力和独立工作能力,加强国情、社情和专业背景的教育,增强劳动观念和创业、敬业和团队协作精神,使之成为具有较高综合素质和专业能力的、适应社会需要的高级人才。
2、通过供电实习，巩固和加深学生对工业与民用电力用户供电系统的基本原理、工程设计方法和运行管理基本知识的理解和掌握，培养学生对工厂供电系统的操作和运行管理能力，以及对电力工程领域进行一定的了解。
二、实习要求1、通过供电实习,要求学生了解所实习的工厂的电力负荷情况，负荷类别，了解工厂的变配电系统,认识变配电的电气设备，了解工厂供电系统继电保护的实施情况，了解工厂在节约电能与提高功率因数方面应用新技术的情况。
2、在实习中,每位同学要服从带队老师的领导，严格遵守实习单位的规章制度，尊重工人、技术人员的劳动，虚心向他们学习，严格执行请假制度。
三、实习内容（三）微机型继电保护微机继电保护应用微型计算机或微处理机构成的继电保护。
1965年已开始计算机保护的研究工作,但由于在价格、计算速度和可靠性方面的原因，发展缓慢.70年代初、中期,大规模集成电路技术的飞速发展，微型计算机和微处理机问世，价格大幅度下降，计算速度不断加快，可靠性也大为提高，微机继电保护的研制随之出现高潮，到70年代后期已趋于实用。
微机继电保护的输入信号是电力系统的模拟量，而计算机只能对数字量进行计算和判断，因此由电力系统经电压互感器和／或电流互感器输入的模拟量必先经过预处理继电保护在大部分情况下取用输入信号中的基波模拟量。
根据采样定理，如被测信号频率（或要求保留的最高次谐波频率）为,则采样频率必须大于2，[kg1］否则由采样值不可能拟合还原成原来的曲线。
对于那些大于0.5频率的谐波分量,必须在进入采样器之前,利用模拟式低通滤波器（前置模拟滤波）将其滤掉.由于输入信号常常有多个,故设置多路转换器将输入模拟信号逐个交与A/D变换器转化成数字量这些数字量应在存储器中按先后顺序排列，以便后续功能处理程序取用。

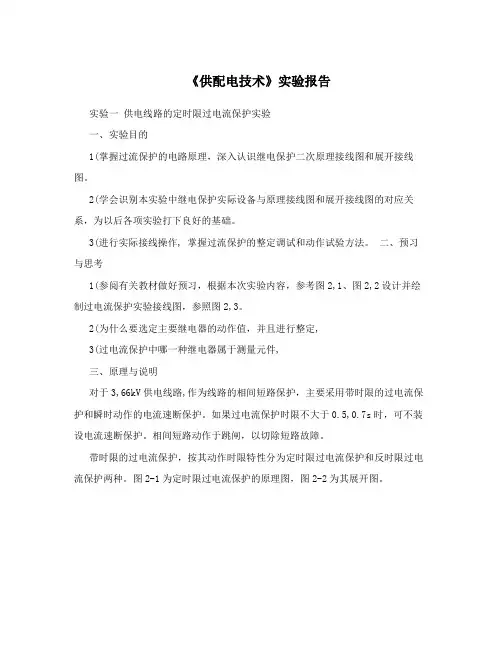

《供配电技术》实验报告
《供配电技术》实验报告实验一供电线路的定时限过电流保护实验一、实验目的1(掌握过流保护的电路原理，深入认识继电保护二次原理接线图和展开接线图。
2(学会识别本实验中继电保护实际设备与原理接线图和展开接线图的对应关系，为以后各项实验打下良好的基础。
3(进行实际接线操作, 掌握过流保护的整定调试和动作试验方法。
二、预习与思考1(参阅有关教材做好预习，根据本次实验内容，参考图2,1、图2,2设计并绘制过电流保护实验接线图，参照图2,3。
2(为什么要选定主要继电器的动作值，并且进行整定,3(过电流保护中哪一种继电器属于测量元件,三、原理与说明对于3,66kV供电线路,作为线路的相间短路保护，主要采用带时限的过电流保护和瞬时动作的电流速断保护。
如果过电流保护时限不大于0.5,0.7s时，可不装设电流速断保护。
相间短路动作于跳闸，以切除短路故障。
带时限的过电流保护，按其动作时限特性分为定时限过电流保护和反时限过电流保护两种。
图2-1为定时限过电流保护的原理图，图2-2为其展开图。
图2-1 定时限过电流保护原理图定时限过电流保护的整定计算方法请参考相关教材，附录1有基于本实验一次系统参数的过电流保护整定计算详细过程。
定时限过电流保护的优点:动作时间比较精确，整定简便，而且不论短路电流大小，动作时间都是一定的，不会因为短路电流小动作时间长而延长故障时间。
缺点:所需继电器多，1接线复杂，且需直流操作电源，投资较大;靠近电源处的保护装置，其动作时间较长，这是带时限过电流保护的共有缺点。
图2-2 定时限过电流保护展开图四、实验设备序号设备名称使用仪器名称数量1 LGP01 电流继电器 12 LGP04 时间继电器 13 LGP05 出口中间继电器 14 LGP06 信号继电器 15 LGP32 交流数字真有效值电流、电压表 16 监控台电流互感器二次信号 1 五、实验步骤实验前准备:1)将实验系统总电源开关断开，将监控台的“实验内容选择”转换开关旋到“线路保护”档;2)将所有监控台上所有电流互感器(实验中需要接线的除外)二次侧短接;3)合上实验系统电源开关，监控台电源开关，PLC电源开关，开始以下实验内容。
