液压常用公式计算
液压常用公式计算液压系统是利用液体传递能量和控制力的一种技术。
在液压系统中，常用的公式主要包括压力公式、流量公式、功率公式以及压力损失公式等。
1.压力公式液压系统中，压力是非常重要的参数，常用的压力公式有以下几种：a.压力公式1：P=F/A其中，P表示压力，F表示施加在液体上的力，A表示受力面积。
这个公式可以用来计算液体在封闭容器中的压力。
b. 压力公式2：P = ρgh其中，P表示压力，ρ表示液体密度，g表示重力加速度，h表示液体的高度。
这个公式常用于计算液体柱的压力。
2.流量公式流量是指单位时间内通过管道或孔口的液体量，常用的流量公式有以下几种：a.流量公式1：Q=A*v其中，Q表示流量，A表示管道或孔口的截面积，v表示液体的流速。
这个公式可以用来计算液体通过一些孔口或管道的流量。
b.流量公式2：Q=C*A*ΔP其中，Q表示流量，C表示流量系数，A表示管道或孔口的截面积，ΔP表示压力差。
这个公式常用于计算液压系统中通过阀门或节流装置的流量。
3.功率公式功率是指单位时间内产生或消耗的能量量，常用的功率公式有以下几种：a.功率公式1：P=Q*ρ*g*h其中，P表示功率，Q表示流量，ρ表示液体密度，g表示重力加速度，h表示液体的压力头。
这个公式常用于计算液压系统中液体的功率损失。
b.功率公式2：P=F*v其中，P表示功率，F表示施加在液体上的力，v表示液体的流速。
这个公式常用于计算液体在液压缸中的功率。
4.压力损失公式液压系统中，由于管道摩擦、节流装置等因素，会导致压力损失，常用的压力损失公式有以下几种：a.压力损失公式1：ΔP=f*(L/D)*(ρ*v^2)/2其中，ΔP表示压力损失，f表示摩擦系数，L表示管道长度，D表示管道直径，ρ表示液体密度，v表示液体流速。
这个公式常用于计算液体在管道中的压力损失。
b.压力损失公式2：ΔP=K*(ρ*v^2)/2其中，ΔP表示压力损失，K表示局部阻力系数，ρ表示液体密度，v表示液体流速。
液压计算常用公式
液压计算常用公式溢流阀的保养及故障排除减压阀的保养及故障排除流量控制阀的保养及故障排除方向控制阀的保养及故障排除电磁阀的保养及故障排除3、电磁线圈破损，烧损4、阀芯的异常磨耗更换更换C 内部漏油大外部漏油1、封环损伤2、螺栓松更换再上紧液压机器其他故障及排除共振、振动及噪音故障原因处置A 弹簧与弹簧共振二组以上控制阀的弹簧的共振(如溢流阀及溢流阀、溢流阀及顺序阀、溢流阀及止回阀)1、将弹簧的设定压力错开，10kgf/cm²或10%以上。
2、改变一方弹簧的感度。
3、使用遥控溢流阀。
B 弹簧及配管共振控制阀的弹簧与空气的共振(如排泄管露长的溢流阀，压力计内管及配管的共振)1、改变弹簧的感度2、管路的长度、大小及材质变更。
(用手捉住时，音色会改变时)3、利用适当的支持，使管路不致振动。
(用手捉住时，声音便停止时)C 弹簧与空气共振控制阀的弹簧与空气共振(如溢流阀、阀口的空气，止回阀口的空气等)将油路的空气完全排出D 液压缸共振因有空气引起液压缸的振动将空气排出。
尤其在仅有单侧进油时油封密封必须充分上油或涂上牛脂状之二硫化铜E 油流动的声音油流动的噪音、油箱、管路的振动如(1)溢流阀的油箱接口流出的油冲到油箱的声音(2)调整阀油箱口处有L形是的声音(3)二台泵的排出侧附近行使合流时的声音更换排油管路。
管路应尽可能使用软管。
流动安定后，方可使其合流。
F 油箱共振油箱的共鸣声1、油箱顶板使用较厚的铁板。
2、顶板与泵、电机之间再铺上一层铁饼内或橡胶。
3、泵、电机不装于油箱上方，而另外以橡皮管连接。
G 阀的切换声滑轴阀的切换声1、降低引导压力。
2、加上节流阀。
H 配管冲击声控制阀变换时，因压力急激变动致配管发出冲击声更换控制阀或管路，降低压力的急激变动，使用特殊轴塞。
如闭路满油阀的油路I 液控单向阀追击声液控单向阀的二次侧产生背压时的追击声1、消除二次侧的背压2、提高液控压力3、使用外部放泄的液控单向阀流量不足、压力不足1、泵没有排油详见泵的保养及故障排除A液压缸、液压马达等不规则之连动油温显著上升。
液压机的压力计算方法及公式
液压机的压力计算方法及公式
1.流体力学定律计算方法：根据流体力学定律，压力可以通过流体的
力和流体受力区域的面积来计算。
压力的计算公式为：
P=F/A
其中，P代表压力，F代表作用在流体上的力，A代表力作用的面积。
液压机中的压力计算可以通过测量液压缸上的力和液压缸活塞面积来
计算压力。
具体的计算方法是通过力传感器测量液压缸上的力，然后将测
量得到的力值除以活塞面积，从而计算出液压机的压力。
2.压力计算公式及压力传递计算方法：液压机的压力会随着流体压力
传递而传递到被控制的工作部件上。
液压机的压力传递计算方法可以通过
以下公式计算：
P1×A1=P2×A2
其中，P1和P2分别代表液压机两侧的压力，A1和A2分别代表液压
机两侧的面积。
通过这个公式，可以计算出液压传动系统中的压力传递关系，从而准
确地计算出液压机的压力。
3.流体静力学公式计算方法：液压机中的压力也可以通过流体静力学
公式来计算。
流体静力学公式为：
P=ρ×g×h
其中，P代表压力，ρ代表流体的密度，g代表重力加速度，h代表
液体的高度。
利用这个公式，可以根据液体的密度和液体所在位置的高度来计算液
压机的压力。
总结起来，液压机的压力计算方法及公式包括流体力学定律计算方法、压力计算公式及压力传递计算方法、流体静力学公式计算方法等。
根据不
同的实际情况，可以选择合适的方法来计算液压机的压力。

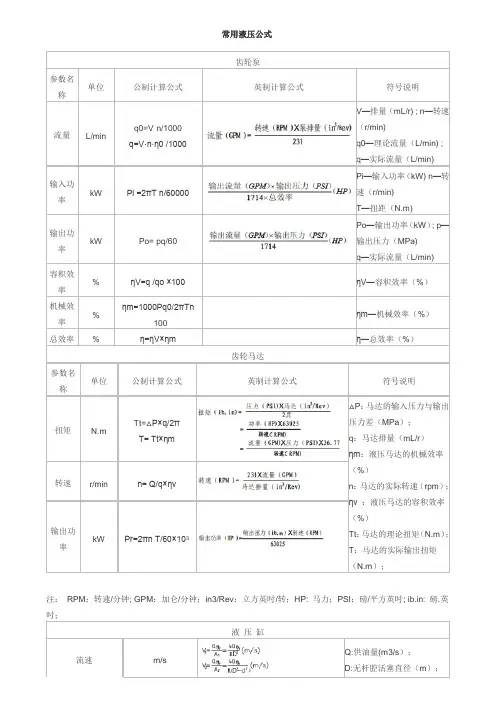

常用液压公式
常用液压公式齿轮泵参数名称单位公制计算公式英制计算公式符号说明流量L/minq0=V·n/1000q=V·n·η0 /1000V—排量（mL/r) ; n—转速（r/min)q0—理论流量（L/min) ; q—实际流量（L/min)输入功率kW Pi =2πT n/60000Pi—输入功率（kW) n—转速（r/min)T—扭距（N.m)输出功率kW Po= pq/60Po—输出功率（kW）; p—输出压力（MPa)q—实际流量（L/min)容积效率% ηV=q /qo ×100ηV—容积效率（%）机械效率%ηm=1000Pq0/2πTn×100ηm—机械效率（%）总效率% η=ηV×ηmη—总效率（%）齿轮马达参数名称单位公制计算公式英制计算公式符号说明扭矩N.mTt=△P×q/2πT= Tt×ηm △P：马达的输入压力与输出压力差（MPa）；q：马达排量（mL/r）ηm：液压马达的机械效率（%）n：马达的实际转速（rpm）；ηv ：液压马达的容积效率（%）Tt：马达的理论扭矩（N.m）；T：马达的实际输出扭矩（N.m）；转速r/min n= Q/q×ηv输出功率kW Pr=2πn T/60×103注：RPM：转速/分钟; GPM：加仑/分钟；in3/Rev：立方英吋/转；HP: 马力；PSI：磅/平方英吋; ib.in: 磅.英吋；液压缸流速m/s Q:供油量(m3/s）；D:无杆腔活塞直径（m）；d：活塞杆直径（m）；ηv：液压缸的容积效率（%）推力NF1:无杆端产生的推力（N）；F2:有杆端产生的推力（N）；η m：液压缸的机械效率；P、PO:液压缸的进油压力和回油背压（Pa）油管直径管径mmd：管子内径(mm)；Q:通过油管的流量（L/min）；v：油在油管内的允许流速（m/s）推荐各种情况管道中油液的流速流速吸油管压力管回油管短管及局部收缩处V（m/s）0.5-1.5 2-6 1.5-2.5 ≤10注：对于压力管：当压力高、流量大、管路短时取大值，反之取小值。
常用液压设计计算公式
常用液压设计计算公式液压设计计算是指根据液压原理和工作条件，对液压系统进行各种设计参数的计算。
常用的液压设计计算公式包括以下几个方面：1.流量计算公式：流量是液压系统中液体通过单位时间内的体积或质量，常用的流量计算公式有：-液体通过管道的流速公式：v=A/t其中，v为液体的流速，A为液体通过的横截面积，t为流经该横截面的时间。
-流量公式：Q=Av其中，Q为液体的流量，A为液体通过的横截面积，v为液体的流速。
2.压力计算公式：压力是液体对单位面积的作用力，常用的压力计算公式有：-压力公式：P=F/A其中，P为液体的压力，F为作用在液体上的力，A为液体所受力的面积。
- 泊松公式：P=gh其中，g为重力加速度，h为液体的高度。
3.功率计算公式：功率是液压系统中单位时间内产生或消耗的能量，常用的功率计算公式有：-功率公式：P=Q×P其中，P为液体的功率，Q为液体的流量，P为液体的压力。
-功率公式：P=F×v其中，P为液体的功率，F为作用在液体上的力，v为液体的流速。
4.流速计算公式：流速是单位时间内液体通过管道的速度，常用的流速计算公式有：-流速公式：v=Q/A其中，v为液体的流速，Q为液体的流量，A为液体通过的横截面积。
- 流速公式：v=√(2gh)其中，v为液体的流速，g为重力加速度，h为液体的高度。
5.根据功率计算液压缸的力和速度：-液压缸力的计算公式：F=P/A其中，F为液压缸的力，P为液体的压力，A为液压缸的有效工作面积。
-液压缸速度的计算公式：v=Q/A其中，v为液压缸的速度，Q为液体的流量，A为液压缸的有效工作面积。
以上是液压设计常用的一些计算公式，根据具体液压系统的工作条件和设计要求，可以选择适合的公式进行计算。
在实际设计中，还需要考虑液体的黏度、泄漏、阻力等因素对计算结果的影响，综合考虑才能得到更精确的设计结果。
液压的计算公式范文
液压的计算公式范文
液压计算是涉及压力、流量、力和面积等多个变量的计算过程。
液压系统的主要计算公式包括：泵的流量计算、液压缸的力和速度计算、管道的压降计算和马达的功率计算等。
以下是液压计算的详细公式解析。
1.泵的流量计算公式：
液压泵的流量计算公式为Q=A×v，其中Q表示流量（单位为立方米/秒），A表示泵的排量（单位为立方米/转），v表示泵的转速（单位为转/秒）。
2.液压缸的力计算公式：
液压缸的力计算公式为F=P×A，其中F表示液压缸的力（单位为牛顿），P表示液压系统的工作压力（单位为帕斯卡），A表示液压缸的有效工作面积（单位为平方米）。
3.液压缸的速度计算公式：
液压缸的速度计算公式为v=Q/A，其中v表示液压缸的速度（单位为米/秒），Q表示液压泵的流量（单位为立方米/秒），A表示液压缸的有效工作面积（单位为平方米）。
4.管道的压降计算公式：
管道的压降计算公式为ΔP=(f×L×V²)/(D×2g)+Z，其中ΔP表示管道的压降（单位为帕斯卡），f表示管道的摩擦阻力系数，L表示管道的长度（单位为米），V表示流体的速度（单位为米/秒），D表示管道的直径（单位为米），g表示重力加速度（单位为米/秒²），Z表示液体的高度差（单位为米）。
5.马达的功率计算公式：
以上是液压的一些常用计算公式，可以通过这些公式进行液压系统的设计和计算。
需要注意的是，不同的液压系统可能存在不同的计算公式和参数，具体计算时应结合实际情况进行分析和计算。
液压常用公式.
活塞在缸体内完成全部行程所需时间：t=60V/Q(s)V=液压缸容积,l S=活塞行程m Q=流量L/min D=缸筒内径m D=活塞杆直径m活塞杆伸出时间：15∏D2S/Q活塞面積(cm2)A =πD2/4D：液壓缸有效活塞直徑 (cm)活塞速度 (m/min)V = Q / AQ：流量 (l / min)活塞需要的流量(l/min)Q=V×A/10=A×S/10tV：速度 (m/min)S：液壓缸行程 (m)t：時間(min)活塞出力(kgf)F = p × A=压力（mpa）×有效面积（cm2）=N(牛顿)F = (p × A)－(p×A) (有背壓存在時)p：壓力(kgf /cm2)A:面积（cm2）泵或馬達流量(l/min)Q = q × n / 1000q：泵或马达的幾何排量(cc/rev)n：转速（rpm）泵或馬達轉速(rpm)n = Q / q ×1000Q：流量 (l / min)泵或馬達扭矩(N.m)T = q × p / 20π活塞所需功率 (kw)P = Q × p / 612管內流速(m/s)v = Q ×21.22 / d2d：管內徑(mm)Q: L/min管內壓力降(kgf/cm2)△P=0.000698×USLQ/d4U：油的黏度(cst)S：油的比重L：管的長度(m)Q：流量(l/min)d：管的內徑(cm) 1Mpa=10kg/cm2 1升=10 6次立方毫米体积=底面积*高1公斤力＝9.8牛顿管道内径计算：d≧ 4.61√Q/VQ-通过管道内的流量（L/min）V-管内允许流速（M/S）流速一般为（压力高管路短取3-6米每秒）液压缸工作时所需流量Q=Aυ式中 A——液压缸有效作用面积（m2）；υ——活塞与缸体的相对速度（m/s）。
液压缸活塞往复运动时的速度之比：活塞在缸体内完成全部行程所需要的时间：t=15∏D2S /QD；缸筒内径,mQ：流量,;L/mind:活塞杆直径,mS:活塞行程，m液压缸通过流量：Q=V/tV;活塞一次行程中所消耗的油液体积，Lt;液压缸一次行程所需时间，min。
常用液压设计计算公式
常用液压公式
关于常用液压公式的几点说明：
1、方框内为液压常用的一些基本公式。
2、表格中黄色单元格内填写液压参数，蓝色单元格即计算出参数结果。
3、请注意表格中各个参数的单位，错误的参数单位会导致错误的计算结果。
4、蓝色单元格内均为计算公式，请勿改动。
1.吸油管道：V≤1.5-2≤
2.5-5米/秒，(压力高时取大值值，管道较短时取大值；油粘度大
可取：V＝5-7米/秒 4.回油管道
虑！
1.5-2米/秒，(一般取1米/秒以下）
2.压油管道：V 米/秒，(压力高时取大值，压力低时取小值；管道较长时取小较短时取大值；油粘度大时取小值）
3.短管道及局部收缩处＝5-7米/秒
4.回油管道：V≤1.5-2.5米/秒。
液压系统常用计算公式
液压系统常用计算公式液压系统是利用流体的力学性质来传递能量和控制运动的系统。
在设计和分析液压系统时，常常需要使用各种计算公式来预测和评估系统的性能。
以下是液压系统常用的计算公式：1.流量计算公式：液体的流量通常用单位时间内通过管道横截面的体积来表示。
液体的流量可以使用以下公式来计算：Q=A*V其中，Q表示流量，A表示管道的横截面积，V表示液体的平均流速。
2.压力计算公式：液体的压力是指单位面积上的力。
液体的压力可以使用以下公式来计算：P=F/A其中，P表示压力，F表示作用于液面上的力，A表示液面的面积。
3.功率计算公式：液压系统的功率表示单位时间内做功的能力。
液压系统的功率可以使用以下公式来计算：P=F*V其中，P表示功率，F表示作用力，V表示速度。
4.泵的效率计算公式：液压系统中的泵是用来加压液体的装置。
泵的效率表示输入能量与输出能量的比例。
泵的效率可以使用以下公式来计算：η = (Po - Pi) / Pin * 100%其中，η表示效率，Po表示输出功率，Pi表示输入功率，Pin表示输入功率的绝对值。
5.液体平均流速计算公式：液压系统中的液体平均流速表示液体通过管道的平均速度。
液体平均流速可以使用以下公式来计算：V=Q/A其中，V表示液体平均流速，Q表示流量，A表示管道的横截面积。
6.液体流速计算公式：液压系统中的液体流速指液体通过管道的实际速度。
液体流速可以使用以下公式来计算：V=0.408*(P/ρ)^0.5其中，V表示液体流速，P表示液体的压力，ρ表示液体的密度。
7.泵的排量计算公式：液压系统中的泵的排量表示单位时间内泵所能输送的液体体积。
泵的排量可以使用以下公式来计算：Q=V*n其中，Q表示泵的排量，V表示一次泵送的体积，n表示泵的转速。
8.液力传动比计算公式：液力传动比表示输出转矩与输入转矩的比例。
液力传动比可以使用以下公式来计算：I=T2/T1其中，I表示液力传动比，T2表示输出转矩，T1表示输入转矩。
液压系统计算公式
液压系统计算公式液压系统是一种利用液压传动能量、控制和执行机械运动的系统。
在液压系统中，计算液压元件的尺寸和性能参数是非常重要的，这样可以确保液压系统的正常工作和高效运行。
1.流量公式：液压流量是指液压系统中单位时间内流过管道或液压元件的液体体积。
液体流量通常用升/分钟（L/min）或立方米/分钟（m³/min）表示。
计算液压流量的公式如下：Q=A×v其中，Q表示流量，A表示液压元件的截面面积，v表示流速。
液压元件的截面面积可以根据元件的形状和尺寸进行计算，流速可以根据工作情况和流量要求进行选择。
2.压力公式：液压系统中的压力是指液体在管道或液压元件中的压力。
计算液压系统中的压力，需要考虑液体的密度、重力加速度和液体高度。
液压压力的公式如下：P=γ×h其中，P表示压力，γ表示液体的密度，h表示液体的高度。
液体的密度可以根据液体的种类和温度进行选择，液体的高度可以根据液压系统的工作条件和需求进行确定。
3.功率公式：液压系统中的功率是指液体对外界做功的能力。
液体的功率可以通过液体的流量和压力来计算。
液压系统的功率公式如下：P=Q×ΔP其中，P表示功率，Q表示流量，ΔP表示压力差。
流量可以通过计算液压元件的截面积和流速得到，压力差可以通过液压系统的设计和工作情况来确定。
4.马力公式：液压系统中的马力是指液体对外界产生的功率，常用于表示液压泵的功率大小。
液压系统的马力公式如下：Hp=Q×ΔP/1715其中，Hp表示马力，Q表示流量，ΔP表示压力差。
流量和压力差的计算方式与功率公式相同。
以上是液压系统计算中常用的一些公式，可以帮助工程师和技术人员合理设计和调整液压系统，确保液压系统的正常工作和高效运行。
当然，液压系统设计和计算还需要考虑其他因素，比如液体的黏度、温度、管道的摩擦损失等，因此在实际应用中还需综合考虑各种因素进行计算和调整。
液压设计需要哪些计算公式
液压设计需要哪些计算公式液压系统是一种利用液体传递能量的动力传动系统，广泛应用于机械工程、航空航天、船舶、汽车等领域。
在液压系统的设计过程中，需要进行各种计算以确保系统的安全可靠性和性能指标的满足。
本文将介绍液压系统设计中常用的计算公式，包括液压缸的推力计算、液压泵的流量计算、液压阀的压降计算等内容。
1. 液压缸的推力计算。
液压缸是液压系统中常用的执行元件，其推力的计算是设计液压系统时的重要参数。
液压缸的推力计算公式为：F = P × A。
其中，F为液压缸的推力，单位为牛顿（N）；P为液压缸的工作压力，单位为帕斯卡（Pa）；A为液压缸的有效工作面积，单位为平方米（m²）。
2. 液压泵的流量计算。
液压泵是液压系统中的动力源，其流量的计算是设计液压系统时的关键参数。
液压泵的流量计算公式为：Q = V × n。
其中，Q为液压泵的流量，单位为立方米每秒（m³/s）；V为液压泵的排量，单位为立方厘米每转（cm³/r）；n为液压泵的转速，单位为转每分钟（r/min）。
3. 液压阀的压降计算。
液压阀是液压系统中的控制元件，其压降的计算是设计液压系统时的重要参数。
液压阀的压降计算公式为：ΔP = K × Q²。
其中，ΔP为液压阀的压降，单位为帕斯卡（Pa）；K为液压阀的流量系数，是与液压阀的结构和工作原理相关的参数；Q为液压阀的流量，单位为立方米每秒（m³/s）。
4. 液压管路的压力损失计算。
液压管路是液压系统中的传输元件，其压力损失的计算是设计液压系统时的重要参数。
液压管路的压力损失计算公式为：ΔP = f × L × (Q/D)²。
其中，ΔP为液压管路的压力损失，单位为帕斯卡（Pa）；f为液压管路的摩阻系数，是与管路材料和管路形状相关的参数；L为液压管路的长度，单位为米（m）；Q为液压管路的流量，单位为立方米每秒（m³/s）；D为液压管路的直径，单位为米（m）。
液压系统计算公式汇总公式大全
液压系统计算公式汇总公式大全液压系统是一种利用液体传导压力和动力的系统，广泛应用于各个领域中。
液压系统设计和计算是液压系统工程师的一个关键任务。
下面是一些常见的液压系统计算公式的汇总。
1.流量公式：流量Q是液压系统中液体通过一个特定点的速度。
根据流量公式，流量可以通过如下公式计算：Q=A×V其中，A代表流体通过的面积，V代表流体通过该面积的速度。
2.压力公式：液压系统中的压力可以通过如下公式计算：P=F/A其中，P代表压力，F代表力，A代表作用力的面积。
3.功率公式：液压系统中的功率可以通过如下公式计算：P=Q×ΔP其中，P代表功率，Q代表流量，ΔP代表压力差。
4.流速公式：液压系统中的流速可以通过如下公式计算：V=Q/A其中，V代表流速，Q代表流量，A代表流体通过的面积。
5.泵的排出量公式：液压泵的排出量可以通过如下公式计算：Q=n×Vc其中，Q代表排出量，n代表转速，Vc代表泵的容积。
6.力的计算公式：液压系统中的力可以通过如下公式计算：F=P×A其中，F代表力，P代表压力，A代表作用力的面积。
7.缸的承受载荷公式：液压缸承受的载荷可以通过如下公式计算：W=P×A其中，W代表载荷，P代表压力，A代表缸的有效面积。
8.加速时间公式：液压缸的加速时间可以通过如下公式计算：t=√(2h/g)其中，t代表加速时间，h代表移动的距离，g代表重力加速度。
9.液压泵的效率公式：液压泵的效率可以通过如下公式计算：η=(流量输出功率/输入功率)×100%其中，η代表效率。
10.液压缸的速度公式：液压缸的速度可以通过如下公式计算：V=Q/A其中，V代表速度，Q代表流量，A代表有效面积。
以上是液压系统中常见的一些计算公式的汇总。
液压系统的设计和计算需要根据具体的应用场景和系统要求进行，这些公式可以作为基础指导，但在实际应用时还需要根据具体情况进行调整和优化。
液压系统计算公式
液压系统计算公式1.液压缸的力和速度计算：液压缸的力和速度计算可以通过液压系统的压力和流量来求解。
液压缸的力计算公式为：F=P×A其中，F表示液压缸的力（单位为N），P表示液压系统的工作压力（单位为Pa），A表示液压缸的有效工作面积（单位为㎡）。
液压缸的速度计算公式为：v=Q/(A×1000)其中，v表示液压缸的速度（单位为m/s），Q表示液压系统的流量（单位为L/min），A表示液压缸的有效工作面积（单位为㎡）。
这里将液压系统的流量单位转换为升每分钟（L/min）是因为速度的单位为米每秒（m/s）。
2.液体流量计算：液体流量计算主要是用于选择液压泵和计算液压系统的流量。
液体流量计算公式为：Q=A×v×1000其中，Q表示液体的流量（单位为L/min），A表示液压缸的有效工作面积（单位为㎡），v表示液体的速度（单位为m/s）。
这里将液体的速度单位转换为米每秒（m/s）是因为流量的单位为升每分钟（L/min）。
3.泵和马达的工作参数计算：液压系统中的泵和马达是系统的核心部件，其工作参数计算涉及到流量、压力、功率等方面。
泵的工作参数计算公式为：Pump Power (KW) = (Flow Rate (L/min) × Pressure (Bar)) ÷ 600其中，Pump Power表示泵的功率（单位为千瓦，KW），Flow Rate表示泵的流量（单位为L/min），Pressure表示泵的压力（单位为巴，Bar）。
马达的工作参数计算公式为：Motor Power (KW) = (Torque (Nm) × Speed (RPM)) ÷ 9550其中，Motor Power表示马达的功率（单位为千瓦，KW），Torque表示马达的扭矩（单位为牛顿米，Nm），Speed表示马达的转速（单位为转每分钟，RPM）。
4.液体管道的压力损失计算：液体管道的压力损失计算主要用于确定液体输送过程中的管道直径和管道长度。
液压常用计算公式
液压常用计算公式液压技术是一种利用液体来进行能量传递、控制和传动的技术。
在液压系统设计和计算中，常用的计算公式涉及流量、压力、功率和工作效率等方面。
以下是一些常用的液压计算公式。
1.流量计算公式：流量（Q）是液体在单位时间内通过管道或元件的体积。
流量的计算公式如下：Q=A×V其中，Q表示流量，A表示液体在管道或元件的横截面积，V表示液体的速度。
2.压力计算公式：压力（P）是单位面积上承受的力。
压力的计算公式如下：P=F/A其中，P表示压力，F表示作用在面积A上的力。
3.功率计算公式：功率（P）表示单位时间内完成的工作量。
液压系统中的功率计算公式如下：P=Q×P其中，P表示功率，Q表示流量，P表示压力。
4.转速计算公式：液压泵或涩的转速（n）是指每分钟内的转动次数。
转速的计算公式如下：n=Q/A其中，n表示转速，Q表示流量，A表示泵或涩的元件横截面积。
5.排量计算公式：排量（V）是指液压泵或涩每转动一圈所排出的液体体积。
排量的计算公式如下：V=A×s其中，V表示排量，A表示泵或液压机元件的横截面积，s表示泵或液压机元件的运动距离。
6.液压缸的推力计算公式：液压缸的推力（F）是指液压缸在工作时通过液压力所获得的推力。
液压缸的推力计算公式如下：F=P×A其中，F表示液压缸的推力，P表示液压力，A表示液压缸的有效面积。
7.液压缸的速度计算公式：液压缸的速度（V）是指液压缸活塞的移动速度。
液压缸的速度计算公式如下：V=Q/A其中，V表示液压缸的速度，Q表示流量，A表示液压缸有效面积。
8.泵的效率计算公式：液压泵的效率（η）是指液压泵所提供的功率与所吸收的功率之比。
液压泵的效率计算公式如下：η = Pout / Pin其中，η表示泵的效率，Pout表示泵的输出功率，Pin表示泵的输入功率。
液压系统的设计和计算涉及到更多的因素和公式，如液体的黏度、摩擦力、泄漏量等，上述的公式只是一些常见的计算公式。
完整版)液压常用计算公式
完整版)液压常用计算公式液压常用计算公式1、齿轮泵流量（L/min）：公式：q = Vnηo / 1000其中，V为泵排量，n为转速（r/min），ηo为齿轮泵容积效率，q为实际流量（L/min），单位为ml/r。
2、齿轮泵输入功率（kW）：公式：Pi = 2πTn /其中，T为扭矩（N.m），n为转速（r/min），Pi为齿轮泵输入功率（kW）。
3、齿轮泵输出功率（kW）：公式：Po = pq' /其中，p为输出压力（MPa），q为实际流量（L/min），Po为齿轮泵输出功率（kW）。
4、齿轮泵容积效率（%）：公式：ηV = q / qo × 100其中，q为实际流量（L/min），qo为理论流量（L/min），ηV为齿轮泵容积效率（%）。
5、齿轮泵机械效率（%）：公式：ηm = 1000pq / 2πTn × 100其中，p为输出压力（MPa），q为实际流量（L/min），T为扭矩（N.m），n为转速（r/min），ηm为齿轮泵机械效率（%）。
6、齿轮泵总效率（%）：公式：η = ηV × ηm其中，ηV为齿轮泵容积效率（%），ηm为齿轮泵机械效率（%），η为齿轮泵总效率（%）。
7、齿轮马达扭矩（N.m）：公式：Tt = ΔP × q / 2πn × ηm其中，ΔP为马达的输入压力与输出压力差（MPa），q为马达排量（ml/r），n为马达转速（r/min），ηm为马达机械效率（%），Tt为马达理论扭矩（N.m）。
8、齿轮马达的转速（r/min）：公式：n = Q / (q × ηV)其中，Q为马达输入流量（ml/min），q为马达排量（ml/r），ηV为马达容积效率（%），n为马达转速（r/min）。
9、齿轮马达的输出功率（kW）：公式：P = 2πnT / (360 × 10^3)其中，n为马达实际转速（r/min），T为马达实际输出扭矩（N.m），P为马达输出功率（kW）。
液压计算常用公式
溢流阀的保养及故障排除减压阀的保养及故障排除流量控制阀的保养及故障排除方向控制阀的保养及故障排除5、转换的流量在规定以上6、回油接口有背压D 液控阀不会作动1、液控压力不足2、阀芯胶着，分解清理之，洗净3、灰尘进入，分解清理之，洗净液控压力为3.5kgf/cm²以上，在全开或中立回油阀须加装止回阀使形成液控压力。
分解清理之，洗净。
电磁阀的保养及故障排除故障原因处置A 动作不良1、因弹簧不良致滑轴无法恢复至原位置2、阀芯的动作不良及动作迟缓3、螺栓上紧过度或因温度上升至本体变形4、电气系统不良更换弹簧。
1、洗净控制阀内部除去油中的混入物。
2、检查过滤器，必要时洗涤过滤器或更换液压油。
3、检查滑轴的磨耗情形，必要时须更换。
松开螺栓上紧程度(对角交互上紧)检查插入端子部的接触状态，确认电磁线圈的动作是否正常，如果线圈断线或烧损时须更换。
B 磁力线圈噪音及烧损1、负荷电压错误2、灰尘等不纯物质进入3、电磁线圈破损，烧损4、阀芯的异常磨耗检查电压，使用适当的电磁线圈。
除去不纯物。
更换更换C 内部漏油大外部漏油1、封环损伤2、螺栓松更换再上紧液压机器其他故障及排除共振、振动及噪音故障原因处置A 弹簧与弹簧共振二组以上控制阀的弹簧的共振(如溢流阀及溢流阀、溢流阀及顺序阀、溢流阀及止回阀)1、将弹簧的设定压力错开，10kgf/cm²或10%以上。
2、改变一方弹簧的感度。
3、使用遥控溢流阀。
B 弹簧及配管共振控制阀的弹簧与空气的共振(如排泄管露长的溢流阀，压力计内管及配管的共振)1、改变弹簧的感度2、管路的长度、大小及材质变更。
(用手捉住时，音色会改变时)3、利用适当的支持，使管路不致振动。
(用手捉住时，声音便停止时)C 弹簧与空气共振控制阀的弹簧与空气共振(如溢流阀、阀口的空气，止回阀口的空气等)将油路的空气完全排出D 液压缸共振因有空气引起液压缸的振动将空气排出。
尤其在仅有单侧进油时油封密封必须充分上油或涂上牛脂状之二硫化铜E 油流动的声音油流动的噪音、油箱、管路更换排油管路。
液压常用计算公式
q：泵或马达的幾何排量(cc/rev) n = Q / q ×1000
Q：流量 (l / min)
泵或馬達扭矩(N.m)
T = q × p / 20π
液壓所需功率 (kw)
液压常用计算公式
项 目
公 式
符 号 意 义
液壓缸面積(cm2)
A =πD2/4
D：液壓缸有效活塞直徑 (cm)
液壓缸速度 (m/min)
V = Q / A
Q：流量 (l / min)
液壓缸需要的流量(l/min)
d：管的內徑(cm)
--------------------------------------------------------------------------------
非标液压、机电、试验、工控设备开发研制。
液压缸无杆腔面积A=3.14*40*40/10000000 (平方米)=0.005024(平方米)
Q=V×A/10=A×S/10t
V：速度 (m/min)
S：液壓缸行程 (m)
t：時間(min)
液壓缸出力(kgf)
F = p × A
F = (p × A)－(p×A)
(有背壓存在時)
p：壓力(kgf /cm2)
泵或馬達流量(l/min)
泵的理论流量Q=排量*转速=32*1430/1000000 (立方米/分)=0.04576(立方米/分)
液压缸运动速度约为V=0.95*Q/A=0.104 m/min
所用时间约为T=缸的行程/速度=L/V=0.8/0.104=8 (秒)
上面的计算是在系统正常工作状态时计算的,如果溢流阀的安全压力调得较低,负载过大,液压缸的速度就没有上面计算的大,时间T就会增大.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压常用计算公式
1、齿轮泵流量（min /L ）：
1000Vn
q o =，1000
o Vn q η=
说明：V 为泵排量
（r ml /）；n 为转速（min /r ）；o q 为理论流量（min /L ）；q 为实际流量（min /L ）
2、齿轮泵输入功率（kW ）：
60000
2Tn P i π=
说明：T 为扭矩（m N .）；n 为转速（min /r ） 3、齿轮泵输出功率（kW ）：
612
60'q
p pq P o ==
说明：p 为输出压力（a MP ）；'
p 为输出压力（2
/cm kgf ）；q 为实际流量
（min /L ）
4、齿轮泵容积效率（%）：
100V ⨯=o
q q
η
说明：q 为实际流量（min /L ）；o q 为理论流量（min /L ） 5、齿轮泵机械效率（%）：
10021000⨯=Tn
pq
m πη
说明：p 为输出压力（a MP ）； q 为实际流量（min /L ）；T 为扭矩（m N .）；
n 为转速（min /r ）
6、齿轮泵总效率（%）：
m ηηη⨯=V
说明：V η为齿轮泵容积效率（%）；m η为齿轮泵机械效率（%） 7、齿轮马达扭矩（m N .）：
π
2q
P T t ⨯∆=，m t T T η⨯=
说明：P ∆为马达的输入压力与输出压力差
（a MP ）； q 为马达排量（r ml /）；t T 为马达的理论扭矩（m N .）；T 为马达的实际输出扭矩（m N .）；m η为马达的机械效率（%）
8、齿轮马达的转速（min /r ）：
V q
Q
n η⨯=
说明：Q 为马达的输入流量（min /ml ）； q 为马达排量（r ml /）； V η为
马达的容积效率（%）
9、齿轮马达的输出功率（kW ）：
3
10
602⨯=nT
P π 说明：n 为马达的实际转速（min /r ）； T 为马达的实际输出扭矩（m N .） 10、液压缸面积（2cm ）：
4
2
D A π=
说明：D 为液压缸有效活塞直径（cm ） 11、液压缸速度（min m ）：
A
Q
V 10=
说明：Q 为流量（min L ）；A 为液压缸面积（2cm ） 12、液压缸需要的流量（min L ）：
t
S
A A V Q ⨯⨯=⨯=1010
说明：V 为速度
（min m ）；A 为液压缸面积（2cm ）；S 为液压缸行程（m ）；t 为时间（min ）
13、液压缸的流速（s m /）：
2114D Q A Q V V V πηη==，)
(42
222d D Q A Q V V V -==πηη 说明：Q 为供油量（s m /3）；V η为油缸的容积效率（%）；D 为无杆腔活
塞直径（m ）；d 为活塞杆直径（m ）
14、液压缸的推力（N ）：
[]m
o
o
m o P d P P D P A P A F η
π
η2
2
211)(4
)(+-=-=
[]m o
m o P d P P D P A P A F ηπ
η2
2
122)(4
)(--=
-=
说明：1F 为无杆端产生的推力（N ）；2F 为有杆端产生的推力（N ）；P 为
油缸的进油压力（a P ）；o P 为油缸的回油背压（a P ）；D 为无杆腔活塞直径（m ）；d 为活塞杆直径（m ）；m η为油缸的机械效率（%）
15、油管管径（mm ）：
v
Q
d 63
.4= 说明：Q 为通过油管的流量（min /L ）；v 为油在管内允许的流速（s m /） 16、管内压力降（2
/cm kgf ）：
4
000698.0d
USLQ
P ⨯=∆
说明：U 为油的黏度（cst ）；S 为油的比重；L 为管的长度（m ）；Q 为流
量（min /l ）；D 为无杆腔活塞直径（m ）；d 为管的内径（cm ）
17、推荐各种情况管道中油液的流速：
说明：对于压力管，当压力高、流量大、管路短时取大值，反之取小值。
当系统压力bar P 25<时，取s m v /2=；当bar P 140~25=时，取
s m v /4~3=；当bar P 140>时，取s m v /5≤；对于行走机械，当bar P 210>时，取s m v /6~5≤。
