带传动教学案

带传动教学案

带传动教学案
教师:宗玉娟班级:12301 日期:2013.10.25
一、教学目标
1、了解带传动的工作原理、特点、类型和应用。

2、了解V带的结构和标准。

3、了解V带轮的材料和结构。

二、教学重点和难点
带传动的工作原理、特点、类型和应用。

三、教学过程
1、学习导入:播放一段生活中一些机械工作时的视频,问:你能举出我们实际生活中其它带传动的应用实例么?
2、新课内容
任务一:带传动的组成机构,工作原理、特点、类型和应用。

(1)、带传动的组成机构
通过观察带传动动画,思考带传动的基本组成有哪些?
(2)、带传动的工作原理
通过比较摩擦类带传动与啮合类带传动的工作原理来归纳带传动的工作原理。

(3)、带传动的类型、特点、应用
按传动带的截面结构分,带传动可分为几类?分析它们各自的工作特点是什么?用在哪些场合?
(4)、补充其他新型带传动。

任务二:V带的结构和标准。

(1)、V带的结构
V带是没有接头环形带,由、、和组成。

(2)、V带的标准
标记:型号+基准长度+标准号
分析:B1760 GB11544-1997
*V带的型号共7种,截面尺寸依次增大,传递功率也越大。

任务三:V带轮
(1)、V带轮结构
通过图片观察,学生归纳V带轮由哪几个部分组成?
(2)、V带轮材料
选材原则:按带轮的圆周速度来选择。

V大于25m/s,材料选用。

V小于25m/s,材料选用。

小功率低速转动,材料选用。

本课小节:
课后作业:
思考:同等条件下,V带传动为什么要比平带传动效率高?。

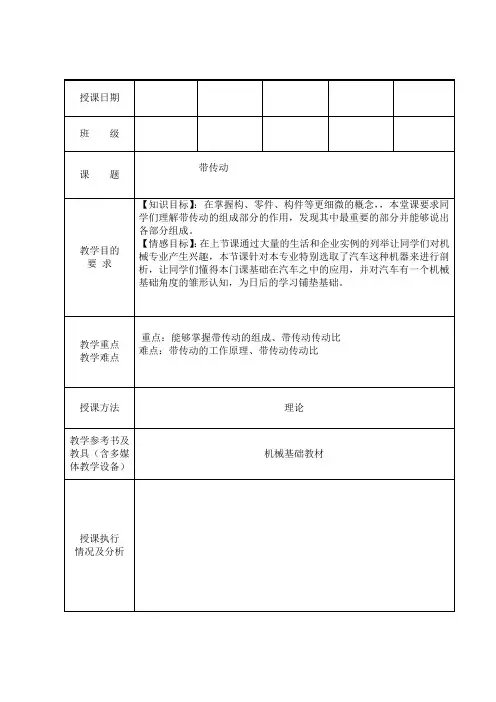

带传动教案

带传动教案

课题:带传动概述教学内容:1、带传动工作原理2、带传动分类3、带传动的特点4、带的工作面5、V带的结构课堂类型:讲授教学目标1、知识目标(1)了解带传动的工作原理和分类(2)理解带传动的特点(3)掌握带的工作面及V带的结构2、能力目标遵循从感性到理性,从具体到抽象的认知过程,培养学生通过具体实例,总结抽象知识的能力3、情感目标通过新知识的学习,进一步激发学生的求知欲教学重点:带传动的类型及V带的结构教学难点带传动的特点难点的突破方法利用多媒体辅助教学,通过具体的图片实例分析,使学生加深对带传动的类型及特点的理解教学方法:以多媒体辅助教学,从分析具体实例入手抽象出特点,类型及结构教具准备:V带数根教学过程:1、组织教学,出示本节的课题及教学重难点2、导入新课拖拉机,洗衣机带传动的组成带传动由主动带轮1、从动带轮2和传动带3组成,利用传动带作为中间挠性件,工作时依靠带与带轮之间的摩擦或啮合来传递运动和动力图1带传动的类型1.按传动原理分(1)摩擦带传动靠传动带与带轮间的摩擦力实现传动,如V带传动、平带传动等;(2)啮合带传动靠带内侧凸齿与带轮外缘上的齿槽相啮合实现传动,如同步带传动。

图传动动态图2.按用途分(1)传动带传递动力用(2)输送带输送物品用。

(应用:输送带1输送带2输送带3)。

本章仅讨论传动带。

图3. 按传动带的截面形状分(1)平带平带的截面形状为矩形,内表面为工作面。

应用:大理石切割机图(2)V带:截面形状为梯形,两侧面为工作表面。

应用:发动机图(3)多楔带:它是在平带基体上由多根V带组成的传动带。

可传递很大的功率。

应用:发动机图(4)圆形带:横截面为圆形。

只用于小功率传动。

应用:家用缝纫机(5)齿形带(同步带):应用:发动机机器人关节2、带传动的特点和应用特点:1、带传动属于挠性传动,传动平稳,噪声小,可缓冲吸振。

2、过载时,带会在带轮上打滑,而起到保护其他传动件免受损坏的作用。

3、带传动允许较大的中心距,结构简单,制造、安装和维护较方便,且成本低廉。

带传动教案

带传动教案

板书设计或授课提纲课堂教学安排讲授,整顿纪律,清点人数。

人员安全教育及预防突发情况的准备教师:在日常生活中经常会看到用带传动的场合?学生:例如缝纫机、录音机、跑步机还有一些机器中也常用到带传动(例如粉碎机、手扶拖拉机)。

轿车发动机缝纫机教师:这么多用到带传动的场合,那么带传动是由哪几部分组成的?它又是怎么来传递运动和动力的?一、带传动的组成和原理1.带传动的组成带传动一般由固连与主动件的带轮(主动轮),固连与从动件的带轮(从动轮)和紧套在两轮上的挠性带组成。

1—带轮(主动轮) 2—带轮(从动轮)3—挠性带2.带传动的工作原理带传动是以张紧在至少两个轮上的带作为中间挠性件,依靠带与带轮接触面间产生的摩擦力(啮合力)来传递运动与力的。

目前,大多数用带传动的都是依靠摩擦力来传递运动和动力:主动轮通过摩擦力将运动和力传递给带,带有通过摩擦力将运动和力传递给从动轮,从而实现带传动的正常工作。

摩擦力的大小不仅与带和带轮接触面的摩擦系数有关,还与接触面间的正压力有关。

因此,带与带轮之间应有一定的张紧程度,以保证足够的摩擦力。

拉力大的一边称为紧边拉力小的一边称为松边3.机构传动比i机构中瞬时输入角速度与输出角速度的比值称为机构的传动比。

传动比是机械传动中的一个重要概念,针对不同的机械传动,具体的表达式会有所不同,但基本概念是相同的。

带传动的传动比就是主动轮转速nl与从动轮转速n2之比,通常用i12表示。

从传动比公式可以得出:当0<i<1时,机械传动为增速传动(从动轮转速大于主动轮转速);当i=1时,机械传动为等速传动(从动轮转速等于主动轮转速);当i>1时,机械传动为减速传动(从动轮转速小于主动轮转速)。

机械中常用的是减速传动。

传动比的角标符号的含义要清楚,il2 与i21的含义是不同的,在计算中不能混淆。

il2:1为主动轮,2为从动轮,表示轮Ⅰ与轮2的转速比;i21:2为主动轮,1为从动轮,表示轮2与轮1的转速比。

带传动

带传动

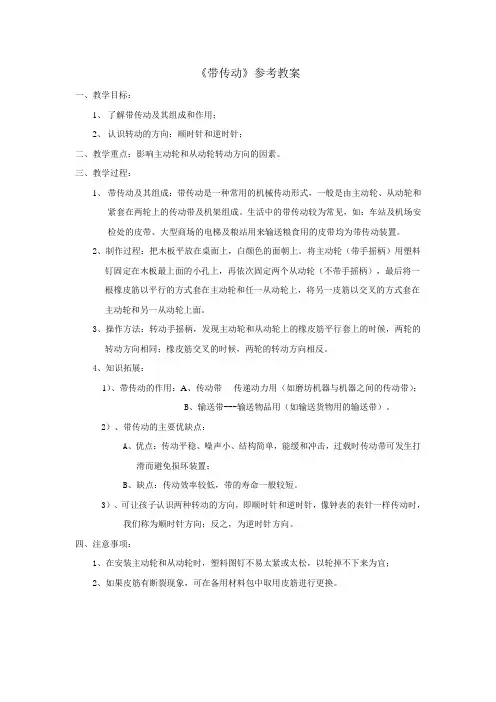

《带传动》参考教案
一、教学目标:
1、了解带传动及其组成和作用;
2、认识转动的方向:顺时针和逆时针;
二、教学重点:影响主动轮和从动轮转动方向的因素。

三、教学过程:
1、带传动及其组成:带传动是一种常用的机械传动形式,一般是由主动轮、从动轮和
紧套在两轮上的传动带及机架组成。

生活中的带传动较为常见,如:车站及机场安
检处的皮带、大型商场的电梯及粮站用来输送粮食用的皮带均为带传动装置。

2、制作过程:把木板平放在桌面上,白颜色的面朝上。

将主动轮(带手摇柄)用塑料
钉固定在木板最上面的小孔上,再依次固定两个从动轮(不带手摇柄),最后将一
根橡皮筋以平行的方式套在主动轮和任一从动轮上,将另一皮筋以交叉的方式套在主动轮和另一从动轮上面。

3、操作方法:转动手摇柄,发现主动轮和从动轮上的橡皮筋平行套上的时候,两轮的
转动方向相同;橡皮筋交叉的时候,两轮的转动方向相反。

4、知识拓展:
1)、带传动的作用:A、传动带----传递动力用(如磨坊机器与机器之间的传动带);
B、输送带---输送物品用(如输送货物用的输送带)。

2)、带传动的主要优缺点:
A、优点:传动平稳、噪声小、结构简单,能缓和冲击,过载时传动带可发生打
滑而避免损坏装置;
B、缺点:传动效率较低,带的寿命一般较短。

3)、可让孩子认识两种转动的方向,即顺时针和逆时针,像钟表的表针一样传动时,我们称为顺时针方向;反之,为逆时针方向。

四、注意事项:
1、在安装主动轮和从动轮时,塑料图钉不易太紧或太松,以轮掉不下来为宜;
2、如果皮筋有断裂现象,可在备用材料包中取用皮筋进行更换。

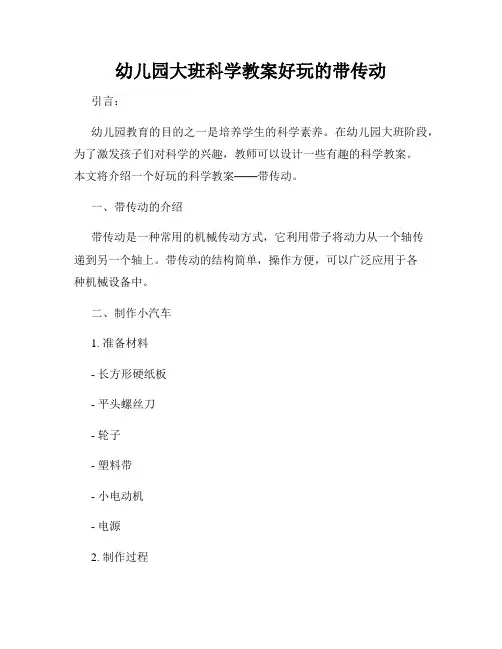

幼儿园大班科学教案好玩的带传动

幼儿园大班科学教案好玩的带传动

幼儿园大班科学教案好玩的带传动引言:幼儿园教育的目的之一是培养学生的科学素养。

在幼儿园大班阶段,为了激发孩子们对科学的兴趣,教师可以设计一些有趣的科学教案。

本文将介绍一个好玩的科学教案——带传动。

一、带传动的介绍带传动是一种常用的机械传动方式,它利用带子将动力从一个轴传递到另一个轴上。

带传动的结构简单,操作方便,可以广泛应用于各种机械设备中。

二、制作小汽车1. 准备材料- 长方形硬纸板- 平头螺丝刀- 轮子- 塑料带- 小电动机- 电源2. 制作过程- 将长方形硬纸板对折,制作成小汽车的车身。

- 在车身的底部固定两个轮子,这样小汽车就能够移动了。

- 将小电动机安装在车身的前端,利用塑料带将电机与后轮连接起来。

- 将电源与小电动机连接,确保电路能够正常运行。

三、实践探究1. 车辆行驶的原理让孩子们观察小汽车的结构,并引导他们思考小汽车是如何行驶的。

通过讨论,可以让孩子们明白带传动是如何传递动力的。

2. 控制车辆方向将小汽车放在光滑的表面上,观察小汽车的行驶轨迹。

然后,让孩子们尝试在不同方向施加力,观察小汽车的运动变化。

通过探究,可以让孩子们理解带传动中的力的方向对车辆的运动方向有影响。

四、拓展应用1. 设计不同类型的带传动机械让孩子们尝试设计不同类型的带传动机械,如通过带传动实现大型活动道具的自动展示。

可以通过简单的材料,让孩子们动手制作,培养他们的创造力和动手能力。

2. 带传动在生活中的应用引导孩子们寻找生活中使用带传动的例子,如自行车、洗衣机等。

通过观察和分析,让孩子们明白科学知识在日常生活中的应用价值,培养他们的实践能力和解决问题的能力。

结语:通过这个有趣的科学教案,幼儿园大班的孩子们可以深入了解带传动的原理,并通过动手实践的方式加深对科学的理解。

这样的教学方式既培养了孩子们的科学素养,又提高了他们的动手能力和解决问题的能力。

希望这个教案能够给幼儿园教师们带来一些启发,让他们能够设计更多有趣的科学教案,激发孩子们对科学的兴趣和热爱。

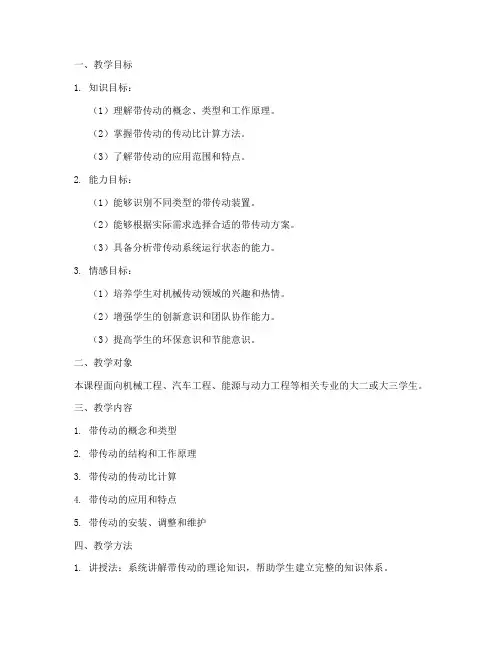

带传动的教学设计方案

带传动的教学设计方案

一、教学目标1. 知识目标:(1)理解带传动的概念、类型和工作原理。

(2)掌握带传动的传动比计算方法。

(3)了解带传动的应用范围和特点。

2. 能力目标:(1)能够识别不同类型的带传动装置。

(2)能够根据实际需求选择合适的带传动方案。

(3)具备分析带传动系统运行状态的能力。

3. 情感目标:(1)培养学生对机械传动领域的兴趣和热情。

(2)增强学生的创新意识和团队协作能力。

(3)提高学生的环保意识和节能意识。

二、教学对象本课程面向机械工程、汽车工程、能源与动力工程等相关专业的大二或大三学生。

三、教学内容1. 带传动的概念和类型2. 带传动的结构和工作原理3. 带传动的传动比计算4. 带传动的应用和特点5. 带传动的安装、调整和维护四、教学方法1. 讲授法:系统讲解带传动的理论知识,帮助学生建立完整的知识体系。

2. 案例分析法:通过实际案例,让学生了解带传动的应用场景和特点。

3. 实验教学法:让学生动手操作,掌握带传动的安装、调整和维护方法。

4. 讨论法:鼓励学生积极参与课堂讨论,提高学生的思维能力和表达能力。

五、教学过程1. 导入新课- 引导学生思考什么是带传动,它在生活中有哪些应用。

- 通过多媒体展示带传动的实际应用案例,激发学生的学习兴趣。

2. 讲解带传动的概念和类型- 介绍带传动的定义、分类和工作原理。

- 结合图片和动画,展示不同类型带传动的结构特点。

3. 讲解带传动的传动比计算- 介绍传动比的概念和计算方法。

- 通过实例,让学生掌握传动比的计算技巧。

4. 分析带传动的应用和特点- 介绍带传动的应用范围、优缺点和特点。

- 结合实际案例,让学生了解带传动的应用场景。

5. 实验教学- 安排学生进行带传动的安装、调整和维护实验。

- 指导学生完成实验报告,培养学生的动手能力和分析问题能力。

6. 总结与拓展- 总结本节课的重点内容,强调带传动在实际工程中的应用。

- 鼓励学生课后查阅相关资料,拓展知识面。

六、教学评价1. 课堂表现:评价学生在课堂上的参与度、提问和回答问题的能力。

带传动机械基础电子教案

带传动机械基础电子教案

带传动机械基础电子教案第一章:带传动概述1.1 教学目标让学生了解带传动的基本概念、分类和特点使学生掌握带传动的优缺点及应用范围1.2 教学内容带传动的定义及分类带传动的结构组成带传动的特点和优缺点带传动的应用实例1.3 教学方法采用讲授法介绍带传动的基本概念和分类通过案例分析法讲解带传动的特点和应用范围1.4 教学活动引入话题:带传动在日常生活中的应用讲解带传动的基本概念和分类分析带传动的特点和优缺点举例说明带传动的应用范围1.5 教学评价课堂问答:学生能准确回答带传动的基本概念和分类案例分析:学生能分析带传动的特点和应用范围第二章:带传动的弹性滑动与磨损让学生了解带传动的弹性滑动现象及其影响使学生掌握带传动磨损的原因及防止方法2.2 教学内容带传动的弹性滑动现象及其影响带传动磨损的原因和危害带传动磨损的防止方法2.3 教学方法采用讲授法介绍带传动的弹性滑动现象及其影响通过讨论法分析带传动磨损的原因及防止方法2.4 教学活动复习带传动的基本概念讲解带传动的弹性滑动现象及其影响分析带传动磨损的原因和危害讨论带传动磨损的防止方法2.5 教学评价课堂问答:学生能准确回答带传动的弹性滑动现象及其影响讨论分析:学生能分析带传动磨损的原因及防止方法第三章:带传动的张力与松紧控制3.1 教学目标让学生了解带传动张力的作用及其影响使学生掌握带传动松紧控制的方法带传动张力的作用及其影响带传动松紧控制的方法和原理带传动松紧控制的调整方法3.3 教学方法采用讲授法介绍带传动张力的作用及其影响通过实验法讲解带传动松紧控制的方法和原理3.4 教学活动复习带传动的基本概念讲解带传动张力的作用及其影响实验演示带传动松紧控制的方法和原理讲解带传动松紧控制的调整方法3.5 教学评价课堂问答:学生能准确回答带传动张力的作用及其影响实验报告:学生能描述带传动松紧控制的方法和原理第四章:带传动的疲劳与寿命4.1 教学目标让学生了解带传动疲劳的原因及其影响使学生掌握带传动寿命的计算方法4.2 教学内容带传动疲劳的原因及其影响带传动寿命的计算方法提高带传动寿命的措施4.3 教学方法采用讲授法介绍带传动疲劳的原因及其影响通过案例分析法讲解带传动寿命的计算方法4.4 教学活动复习带传动的基本概念讲解带传动疲劳的原因及其影响案例分析带传动寿命的计算方法讨论提高带传动寿命的措施4.5 教学评价课堂问答:学生能准确回答带传动疲劳的原因及其影响案例分析:学生能计算带传动寿命并提出提高寿命的措施第五章:带传动的选用与维护5.1 教学目标让学生了解带传动的选用原则使学生掌握带传动的维护方法5.2 教学内容带传动的选用原则带传动的维护方法和要求5.3 教学方法采用讲授法介绍带传动的选用原则通过实践操作法讲解带传动的维护方法5.4 教学活动复习带传动的基本概念和特点讲解带传动的选用原则实践操作演示带传动的维护方法5.5 教学评价课堂问答:学生能准确回答带传动的选用原则实践操作:学生能正确进行带传动的维护第六章:带传动的效率与损失6.1 教学目标让学生了解带传动效率的定义及计算方法使学生掌握带传动损失的类型及其影响因素6.2 教学内容带传动效率的定义及计算方法带传动损失的类型及其影响因素提高带传动效率的措施6.3 教学方法采用讲授法介绍带传动效率的定义及计算方法通过案例分析法讲解带传动损失的类型及其影响因素6.4 教学活动复习带传动的基本概念讲解带传动效率的定义及计算方法案例分析带传动损失的类型及其影响因素讨论提高带传动效率的措施6.5 教学评价课堂问答:学生能准确回答带传动效率的定义及计算方法案例分析:学生能分析带传动损失的类型及其影响因素第七章:带传动的安装与调整7.1 教学目标让学生了解带传动安装的要求和步骤使学生掌握带传动调整的方法和技巧7.2 教学内容带传动安装的要求和步骤带传动调整的方法和技巧7.3 教学方法采用讲授法介绍带传动安装的要求和步骤通过实践操作法讲解带传动调整的方法和技巧7.4 教学活动复习带传动的基本概念和结构讲解带传动安装的要求和步骤实践操作演示带传动调整的方法和技巧7.5 教学评价课堂问答:学生能准确回答带传动安装的要求和步骤实践操作:学生能正确进行带传动调整第八章:带传动的故障诊断与维修8.1 教学目标让学生了解带传动故障的原因及其影响使学生掌握带传动诊断的方法和维修技巧8.2 教学内容带传动故障的原因及其影响带传动诊断的方法和维修技巧8.3 教学方法采用讲授法介绍带传动故障的原因及其影响通过案例分析法讲解带传动诊断的方法和维修技巧8.4 教学活动复习带传动的基本概念和工作原理讲解带传动故障的原因及其影响案例分析带传动诊断的方法和维修技巧8.5 教学评价课堂问答:学生能准确回答带传动故障的原因及其影响案例分析:学生能运用带传动诊断的方法和维修技巧第九章:带传动的设计与计算9.1 教学目标让学生了解带传动设计的基本原则和方法使学生掌握带传动计算的步骤和技巧9.2 教学内容带传动设计的基本原则和方法带传动计算的步骤和技巧9.3 教学方法采用讲授法介绍带传动设计的基本原则和方法通过案例分析法讲解带传动计算的步骤和技巧9.4 教学活动复习带传动的基本概念和工作原理讲解带传动设计的基本原则和方法案例分析带传动计算的步骤和技巧9.5 教学评价课堂问答:学生能准确回答带传动设计的基本原则和方法案例分析:学生能运用带传动计算的步骤和技巧第十章:带传动的应用案例分析10.1 教学目标让学生了解带传动在不同领域的应用案例使学生掌握带传动选型和设计的实际应用技巧10.2 教学内容带传动在各个领域的应用案例分析带传动选型和设计的实际应用技巧10.3 教学方法采用讲授法介绍带传动在不同领域的应用案例通过案例分析法讲解带传动选型和设计的实际应用技巧10.4 教学活动复习带传动的基本概念和工作原理讲解带传动在各个领域的应用案例案例分析带传动选型和设计的实际应用技巧10.5 教学评价课堂问答:学生能准确回答带传动在不同领域的应用案例案例分析:学生能运用带传动选型和设计的实际应用技巧第十一章:带传动的创新与发展11.1 教学目标让学生了解带传动技术的新发展使学生掌握带传动技术的创新应用11.2 教学内容带传动技术的新发展带传动技术的创新应用带传动技术的发展趋势11.3 教学方法采用讲授法介绍带传动技术的新发展通过案例分析法讲解带传动技术的创新应用11.4 教学活动复习带传动的基本概念和工作原理讲解带传动技术的新发展案例分析带传动技术的创新应用11.5 教学评价课堂问答:学生能准确回答带传动技术的新发展案例分析:学生能分析带传动技术的创新应用第十二章:带传动的安全运行与故障预防12.1 教学目标让学生了解带传动安全运行的重要性使学生掌握带传动故障预防的措施12.2 教学内容带传动安全运行的重要性带传动故障预防的措施带传动安全运行的注意事项12.3 教学方法采用讲授法介绍带传动安全运行的重要性通过案例分析法讲解带传动故障预防的措施12.4 教学活动复习带传动的基本概念和工作原理讲解带传动安全运行的重要性案例分析带传动故障预防的措施12.5 教学评价课堂问答:学生能准确回答带传动安全运行的重要性案例分析:学生能提出带传动故障预防的措施第十三章:带传动的经济性与环保性13.1 教学目标让学生了解带传动的经济性因素使学生掌握带传动的环保性影响13.2 教学内容带传动的经济性因素带传动的环保性影响提高带传动经济性和环保性的方法13.3 教学方法采用讲授法介绍带传动的经济性因素通过案例分析法讲解带传动的环保性影响13.4 教学活动复习带传动的基本概念和工作原理讲解带传动的经济性因素案例分析带传动的环保性影响13.5 教学评价课堂问答:学生能准确回答带传动的经济性因素案例分析:学生能分析带传动的环保性影响第十四章:带传动实验与实践14.1 教学目标让学生掌握带传动实验的基本方法使学生能进行带传动实践操作14.2 教学内容带传动实验的目的和意义带传动实验的基本方法带传动实践操作步骤14.3 教学方法采用实验法进行带传动实验操作通过实践操作法讲解带传动实践操作步骤14.4 教学活动讲解带传动实验的目的和意义进行带传动实验操作讲解带传动实践操作步骤14.5 教学评价实践操作:学生能正确进行带传动实践操作第十五章:带传动的前景与挑战15.1 教学目标让学生了解带传动技术的前景使学生掌握带传动技术面临的挑战15.2 教学内容带传动技术的前景带传动技术面临的挑战应对带传动技术挑战的策略15.3 教学方法采用讲授法介绍带传动技术的前景通过案例分析法讲解带传动技术面临的挑战15.4 教学活动复习带传动的基本概念和工作原理讲解带传动技术的前景案例分析带传动技术面临的挑战15.5 教学评价课堂问答:学生能准确回答带传动技术的前景案例分析:学生能分析带传动技术面临的挑战重点和难点解析本教案主要围绕带传动机械基础展开,涵盖了带传动的基本概念、分类和特点,弹性滑动与磨损,张力与松紧控制,疲劳与寿命,选用与维护,效率与损失,安装与调整,故障诊断与维修,设计与计算,应用案例分析,创新与发展,安全运行与故障预防,经济性与环保性,实验与实践,前景与挑战等多个方面。

机械基础----带传动教案

机械基础----带传动教案

一、概念及组成带传动是由主动带轮、从动带轮和传动带所组成。

工作时以带和轮缘接触面间产生的摩擦力来传递运动和动力。

二、带传动类型、特点和应用1.带传动的类型按带横截面的形状,带传动可分为平带传动、V 带传动、圆带传动和同步带传动等。

其中平带传动、V 带传动、圆带传动为摩擦带传动,同步带传动为啮合带传动。

2.带传动的特点和应用(1)传动带有弹性,能缓冲、吸振,传动较平稳,噪音小;(2)摩擦带传动在过载时带在带轮上的打滑,可防止损坏其他零件,起安全保护作用。

但不能保证准确的传动比。

(3)结构简单,制造成本低,适用于两轴中心距较大的传动。

(4)传动效率低,外廓尺寸大,对轴和轴承压力大,寿命短,不适合高温易燃场合。

带传动常用于中小功率的传动;摩擦带传动的工作速度一般在5~25 m /s之间,啮合带传动的工作速度可达50m/s;摩擦带传动的传动比一般不大于7,啮合带传动的传动比可达10。

三、v带传动V带绕在带轮上产生弯曲,顶胶层受拉伸长,底胶层受压缩短,其中必有一处既不受拉也不受压,周长不变。

在V带中这种保持原长度不变的任一条周线称为节线(图a),由全部节线构成的面称为节面(图b),节面宽度称为节宽。

在V带轮上,与所配用V带节面处于同一位置的槽形轮廓宽度称为基准宽度。

基准宽度处的带轮直径称为基准直径。

V带在规定张紧力下,位于带轮基准直径上的周线长度称为基准长度。

V带的型号和基准长度都压印在胶带的外表面上,以供识别和选用,例如“B2500”即表示B型V带,基准长度为2500 mmV带与平带传动一样,都是依靠传动带与带轮之间的摩擦力来传递运动和动力的。

但V带是利用带和带轮梯形槽面之间的摩擦力来传递动力的,所以传递能力比平带大,一般在相同条件下,可增大三倍。

因此,在同样条件下,V带传动的结构较平带传动紧凑,故一般机械传动中广泛使用V带传动。

但V带传动的效率低于平带传动,且价格较贵,寿命较短。

V带传动多采用开口式,它的传动比、带轮包角、基准长度计算均与开口平带相同。

带传动机械基础电子教案

带传动机械基础电子教案

带传动机械基础电子教案第一章:带传动概述1.1 带传动的定义1.2 带传动的特点1.3 带传动的分类1.4 带传动的应用范围第二章:带的材料和结构2.1 带的材质2.2 带的结构2.3 带的设计原则2.4 带的选用标准第三章:带传动的张紧与安装3.1 带传动的张紧方式3.2 带传动的安装要求3.3 带传动张紧力的计算3.4 带传动安装实例第四章:带传动的工作原理与性能4.1 带传动的工作原理4.2 带传动的功率传递4.3 带传动的运动特性4.4 带传动的性能评价第五章:带传动的应用实例5.1 汽车发动机带传动系统5.2 家电设备带传动系统5.3 工业机械带传动系统5.4 带传动在其它领域的应用第六章:带传动的故障与维护6.1 带传动常见故障分析6.2 带传动故障诊断方法6.3 带传动维护与保养6.4 带传动故障案例分析第七章:带传动的设计与计算7.1 带传动设计的基本原则7.2 带传动尺寸的计算7.3 带传动张紧力的优化7.4 带传动设计实例分析第八章:同步带传动8.1 同步带传动的概述8.2 同步带的材料与结构8.3 同步带传动的特性8.4 同步带传动的设计与计算第九章:带传动系统的动态分析9.1 带传动系统动态分析的意义9.2 带传动系统的动态模型9.3 带传动系统动态分析的方法9.4 带传动系统动态分析实例第十章:带传动的最新发展趋势10.1 带传动技术的创新10.2 带传动材料的研究进展10.3 带传动系统在新能源汽车中的应用10.4 带传动技术的未来展望重点和难点解析一、带传动的特点和分类重点:带传动的特点,如传动平稳、噪音低、弹性好等;带传动的分类,包括平带传动、V带传动、同步带传动等。

难点:理解不同类型带传动的特点和应用场景。

二、带的材料和结构重点:带的材质,如橡胶带、聚氨酯带等;带的结构,包括带身、带轮等。

难点:选择合适的带材质和结构设计。

三、带传动的张紧与安装重点:带传动的张紧方式,如固定张紧、可调节张紧等;带传动的安装要求,如对安装角度、平行度等的要求。

带传动课程设计

带传动课程设计

带传动课程设计一、教学目标本节课的教学目标是让学生掌握带传动的原理、结构和应用,能够分析带传动的特点和优缺点,以及能够设计简单的带传动系统。

知识目标包括:了解带传动的定义、分类和基本结构;掌握带传动的工作原理和特点;了解带传动的优缺点和应用范围。

技能目标包括:能够分析带传动系统的工作过程;能够设计简单的带传动系统;能够对带传动系统进行维护和故障排除。

情感态度价值观目标包括:培养学生对机械工程的兴趣和热情;培养学生的创新意识和团队合作精神。

二、教学内容本节课的教学内容主要包括带传动的基本概念、工作原理、结构和应用。

具体包括以下几个方面:带传动的概念和分类;带传动的工作原理和特点;带传动的优缺点;带传动在工程中的应用。

三、教学方法为了达到本节课的教学目标,将采用多种教学方法相结合的方式进行教学。

包括:讲授法、案例分析法、实验法等。

通过讲授法,向学生传授带传动的基本概念、工作原理和结构;通过案例分析法,让学生了解带传动在工程中的应用和优缺点;通过实验法,让学生亲手操作,加深对带传动的理解和掌握。

四、教学资源为了支持本节课的教学内容和教学方法的实施,将准备以下教学资源:教材、参考书、多媒体资料、实验设备。

教材和参考书将提供带传动的基本概念、工作原理和结构的理论知识;多媒体资料将通过图像、动画等形式展示带传动的工作过程和应用场景;实验设备将用于让学生亲手操作,加深对带传动的理解和掌握。

五、教学评估为了全面、客观地评估学生的学习成果,将采用多种评估方式相结合的方法。

平时表现将通过课堂参与、提问、小组讨论等方式进行评估;作业将包括练习题、小设计和小论文等,以巩固和加深学生对带传动的理解;期中和期末考试将全面测试学生对带传动的知识和技能的掌握。

评估方式将客观、公正,能够全面反映学生的学习成果。

六、教学安排本节课的教学安排将分为10个学时,每个学时45分钟。

教学地点将在教室进行,教学进度将根据学生的实际情况和需要进行调整。

带传动教案(全)

带传动教案(全)

带传动教案(全) 课题名称:带传动授课班级:未知授课时间:未知授课形式:投影仪课题序号:未知使用教具:未知授课课时讲授:未知教学目的:1.了解带传动的类型和特点。

2.掌握带传动的工作原理。

3.了解带传动设计方法。

4.能够进行带传动的安装、___和维护。

教学重点:普通V带的结构、V带传动的安装、___和维护。

教学难点:带的应力分布图和V带传动的设计方法。

内容:无课外作业:未知授课主要内容或板书设计:7-1 带传动的类型和特点一、带传动的类型:1.摩擦带传动:平带传动:带为卷带,可任意截取,带内表面为工作面,承载能力不够高。

V带传动:带为圈带无接头,带两侧面为工作面,承载能力强,一般为平带的3倍。

多楔带传动:多根平带与V带的组合,具有V带的特点。

2.啮合带传动:同步带传动。

齿孔带传动。

二、带传动的特点:带传动的特点主要根据摩擦传动、挠性带和特点相对于其它传动(啮合传动)讲的。

优点:1.有过载保护作用。

2.有缓冲吸振作用。

3.运行平稳无噪音。

4.适于出带传动的远距离传动(amax=15m)。

5.制造、安装精度要求不高。

缺点:1.有弹性滑动使传动比i不恒定。

2.张紧力较大(与啮合传动相比)轴工作原理、带上压力较大。

3.结构尺寸较大、不紧凑。

4.打滑,使带寿命较短。

5.带与带轮间传动的特点会产生摩擦放电现象,不适宜高温、易燃、易爆的场合。

7-2 V带和带轮一、普通V带的结构和标准。

二、普通V带轮的结构。

7-3 V带传动的工作能力分析一、带传动的受力分析。

二、带传动的应力分析。

7-4 V带传动的设计计算一、带传动的失效形式和设计准则。

二、单根V带的基本额定功率和许用功率。

三、普通V带传动的设计计算。

7-5 V带传动的安装、___和维护一、V带传动的张紧方法。

二、V带初拉力的测定。

三、V带传动的安装、使用和维护。

教学后记:未知课堂教学安排:主要教学内容及步骤:一、带传动的组成及其工作原理。

组成:主动带轮、从动带轮、挠性带和机架组成带传动。

带传动课程设计

带传动课程设计

带传动 课程设计一、课程目标知识目标:1. 学生能理解带传动的基本概念,掌握带传动的类型、结构及工作原理。

2. 学生能掌握带传动的主要参数,如传动比、传动效率、带的张紧力等,并了解它们之间的关系。

3. 学生能运用公式计算带传动的基本参数,解决实际工程问题。

技能目标:1. 学生能够运用所学知识,分析实际带传动系统的优缺点,并提出改进措施。

2. 学生能够通过实验、观察等方法,掌握带传动的安装、调试和维护技巧。

3. 学生能够运用计算机辅助设计软件(如CAD等),设计简单的带传动系统。

情感态度价值观目标:1. 学生培养对机械传动系统的研究兴趣,增强对工程技术的热爱。

2. 学生能够认识到带传动在工程实际应用中的重要性,增强社会责任感。

3. 学生在团队协作中培养沟通、交流和合作能力,形成良好的工程素养。

课程性质:本课程为机械基础课程,旨在帮助学生掌握带传动的基本理论、设计方法和实际应用。

学生特点:学生为初中年级,具备一定的物理基础和动手能力,对实际工程问题充满好奇心。

教学要求:结合学生特点,注重理论与实践相结合,提高学生的实际操作能力和解决问题的能力。

通过多样化的教学手段,激发学生的学习兴趣,培养其创新思维和团队协作能力。

将课程目标分解为具体的学习成果,便于教学设计和评估。

二、教学内容1. 带传动概述:介绍带传动的基本概念、类型和应用领域,让学生对带传动形成整体认识。

教材章节:第一章 绪论2. 带传动的工作原理及结构:讲解带传动的工作原理,分析不同类型的带传动结构特点。

教材章节:第二章 带传动的工作原理和结构3. 带传动的主要参数:学习传动比、传动效率、带的张紧力等参数的计算方法和影响因素。

教材章节:第三章 带传动的主要参数4. 带传动的设计计算:掌握带传动设计的基本原则,学习运用公式进行传动设计计算。

教材章节:第四章 带传动的设计计算5. 带传动的安装、调试与维护:介绍带传动的安装、调试方法以及维护保养技巧。

带传动机械基础电子教案

带传动机械基础电子教案

一、教案基本信息1. 教案名称:带传动机械基础电子教案2. 适用课程:机械原理、机械设计、传动系统等课程3. 适用年级:本科或高职4. 学时安排:每章4学时,共20学时5. 教学目标:使学生了解带传动的基本原理、类型、应用及其设计计算方法。

二、教学内容与重点1. 第一章:带传动概述带传动的定义、分类及特点带传动的组成部件带传动的主要参数2. 第二章:带传动的弹性滑动与磨损带传动的弹性滑动现象带传动磨损的原因及防止方法带传动的使用寿命3. 第三章:带传动的张紧与导向带传动的张紧方式带传动的导向装置带传动张紧与导向的影响因素4. 第四章:带传动的设计与计算带传动的设计原则带传动的设计计算步骤带传动的设计计算实例5. 第五章:带传动的应用与维护带传动的应用领域带传动的选择与安装带传动的维护与故障处理三、教学方法与手段1. 采用多媒体教学,结合实物图片、动画和视频,生动展示带传动的工作原理和特点。

2. 利用仿真软件,进行带传动动态模拟,让学生更直观地了解带传动的工作过程。

3. 开展课堂讨论,引导学生思考带传动在实际工程中的应用和优缺点。

4. 布置课后习题,巩固所学知识,提高学生的实际应用能力。

四、教学评价1. 课堂互动:考察学生对带传动基本概念的理解和掌握程度。

2. 课后习题:检验学生对带传动设计和计算方法的掌握。

3. 课程设计:让学生运用所学知识解决实际问题,提高设计能力。

4. 期末考试:全面考察学生对带传动知识的掌握和运用能力。

五、教学资源1. 教材:推荐《机械设计基础》、《传动系统设计》等教材。

2. 多媒体课件:制作带传动原理、结构、应用等内容的课件。

3. 仿真软件:选用适合带传动教学的仿真软件。

4. 实物模型:展示带传动装置的实物模型,增强学生的直观感受。

5. 网络资源:搜集相关视频、动画、论文等资料,丰富教学内容。

六、第六章:带传动的效率与损耗带传动效率的定义及影响因素带传动损耗的类型及其计算提高带传动效率的方法和途径七、第七章:带传动的动态特性带传动系统的固有振动特性带传动过程中的冲击和振动带传动动态特性的影响因素及改善方法八、第八章:带传动的同步性与调节带传动同步性的概念及条件带传动同步性的实现方法带传动同步性的调节与控制九、第九章:非圆形带传动非圆形带传动的类型及其特点非圆形带传动的设计与计算非圆形带传动在实际应用中的优势和局限性十、第十章:带传动的最新发展趋势带传动技术的创新与发展带传动在新能源、高端制造等领域的应用带传动未来发展的挑战与机遇六、教学内容与重点1. 第六章:带传动的效率与损耗分析带传动效率的定义及影响因素,理解带传动在工作过程中能量的转换和损耗。

带传动教学设计方案

带传动教学设计方案

一、教学目标1. 知识目标:(1)了解带传动的原理、类型、特点和应用;(2)掌握带传动的张紧、安装和维护方法;(3)了解带传动的传动比、效率、使用寿命等参数。

2. 能力目标:(1)培养学生分析、解决问题的能力;(2)提高学生的动手实践能力;(3)增强学生的创新意识和团队合作精神。

3. 情感目标:(1)激发学生对机械传动的兴趣;(2)培养学生严谨、求实的科学态度;(3)提高学生的环保意识。

二、教学内容1. 带传动的原理和类型;2. 带传动的张紧、安装和维护;3. 带传动的传动比、效率、使用寿命;4. 带传动的应用实例。

三、教学方法1. 讲授法:讲解带传动的原理、类型、特点和应用;2. 案例分析法:分析带传动的实际应用案例,提高学生的分析能力;3. 实验法:通过实验操作,让学生掌握带传动的张紧、安装和维护方法;4. 小组讨论法:分组讨论带传动的相关问题,提高学生的团队合作能力;5. 课堂提问法:针对教学内容,提出问题,引导学生思考和回答。

四、教学过程1. 导入新课:通过图片、视频等形式,让学生初步了解带传动,激发学习兴趣。

2. 讲解带传动的原理和类型,让学生掌握相关知识。

3. 通过案例分析,让学生了解带传动的实际应用,提高分析能力。

4. 实验环节:让学生动手操作,掌握带传动的张紧、安装和维护方法。

5. 小组讨论:分组讨论带传动的相关问题,提高学生的团队合作能力。

6. 总结与反思:回顾本节课所学内容,总结带传动的原理、特点和应用。

五、教学评价1. 课堂表现:观察学生在课堂上的参与程度、回答问题的准确性;2. 实验操作:评估学生在实验环节的操作技能和问题解决能力;3. 小组讨论:评价学生在小组讨论中的表现,包括团队合作、问题解决等方面;4. 课后作业:检查学生对本节课所学知识的掌握程度。

六、教学资源1. 教材:《机械设计基础》;2. 教学课件:制作带传动教学课件,包括原理、类型、应用等;3. 实验器材:准备带传动实验器材,如带轮、张紧装置等;4. 网络资源:利用网络资源,拓展带传动的相关知识。

带传动 教学设计

带传动  教学设计
3、带的构成、分类及其特点:
老师:拿出平带,V带及带轮让同学们观察,
看带传动的构成,认识带的类型。
同学:请一位或几位同学上讲台指认带的类型。每个同学试图说出自己所指带的优缺点及其传动特点,
老师:进一步补充同学们所说的内容,然后详细的介绍带的传动的特点,及其在应用中的优缺点,并做归纳总结。
4、带轮的张紧和维护
教学设计
课题名称
带传动
学科名称
机械基础
授课类型
理实一体
设计者
张月
授课课时
1课时
教学目标
(1)知识与技能
1、知道带传动分类,了解带的各种结构形式,理解带传动的工作原理;
2、理解重点掌握带传动的特点及其计算方法;
3、掌握V带传动的设计方法;
4、会判定带的张紧边,能运用知识解决带维护的实际问题;
(2)过程与方法
教学难点
1、带传动的基本原理,以带传动基本计算。
2、带的传动特点及其设计方法。
教学方法
讲授法、对比法
课程资源准备
教学步骤与内容
提问、演示、重点、难点、教具、时间分配、教法等
一、导入新课
1、提出课题—带传动。(板书)
2、通过上节课的学习我们了解的链传动的基本原理和计算方法,那么谁知 道带传动的基本原理是什么呢?同时老师拿出实际中用的带和带轮,让学生想象工作是的原理,以此创设教学情景,引发同学们的思考,集中学生的注意力,自然引入教学主题。
2、做带传动概述:
带传动是一种常用的成本较低的动力传 动装置。带传动具有运动平稳、清洁(无需润滑)、噪声低的特点,具有缓冲减振和过载保护作用,并且维护方便。与链传动和齿轮传动相比,带传动的强度较低和疲劳寿命较短。本部分在重点难点中将介绍带传动的特点、受力分析、应力分析、运动分析、传动设计、以及各类传动带、带轮、国家标准等。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第七章带传动
(6学时)
一、教学目标及基本要求
1.了解带传动的类型、特点和应用场合;
2.熟悉普通V带的结构及其标准、V带传动的张紧方式和装置;
3.掌握带传动的工作原理、受力情况、弹性滑动及打滑等基本理论、V带传动的失效形式及设计准
则;
4.掌握柔体摩擦的欧拉公式、带的应力及其变化规律;
5.V带传动的设计方法和步骤。

二、教学内容
第一节概述
第二节带传动的受力分析及运动特点
第三节普通V带传动的设计
第四节同步带传动设计简介
三、教学内容的重点和难点
重点:
1.带传动的工作原理,带的受力分析、应力分析,弹性滑动
2.带传动的失效形式和设计准则
3.V带传动的设计计算
难点:
带传动的弹性滑动与打滑
四、教学内容的深化与拓宽
见参考书目。

五、教学方式与手段及教学过程中应注意的问题
充分利用多媒体教学手段,围绕教学基本要求进行教学。

在教学过程中,要强调从力的变化情况过载情况分析出带传动的设计准则。

注意突出重点,多采用启发式教学以及教师和学生的互动。

六、主要参考书目
1.龙振宇主编.机械设计.北京:机械工业出版社,2002
2.濮良贵主编.机械设计.北京:清华大学出版社,2001
3.邱宣怀主编,机械设计(第四版),高等教育出版社,1998
4.余俊等主编,机械设计(第二版),高等教育出版社,1986
七、相关的实践性环节
带传动实验:带传动性能测试
八、课外学习要求
自学同步带传动设计简介
九、思考题。

相关文档
最新文档
