高层建筑剪力墙结构设计实例分析
高层建筑剪力墙结构优化设计分析
元进行 分析， 结构标准层剪力 墙平面布置图见 图１ 。
结构 的嵌 固部位的要求。
２ ． ２最 大 层 间 位 移 角和 层 问位 移 比
１ ） 剪力墙 布置。剪力墙应 多布置在周边外 围， 中部的剪力墙在满足结 构性能的条件下尽量减少 ； 在满足结构竖 向及水 平承重条件 下 ， 剪力墙多
建 筑 结构

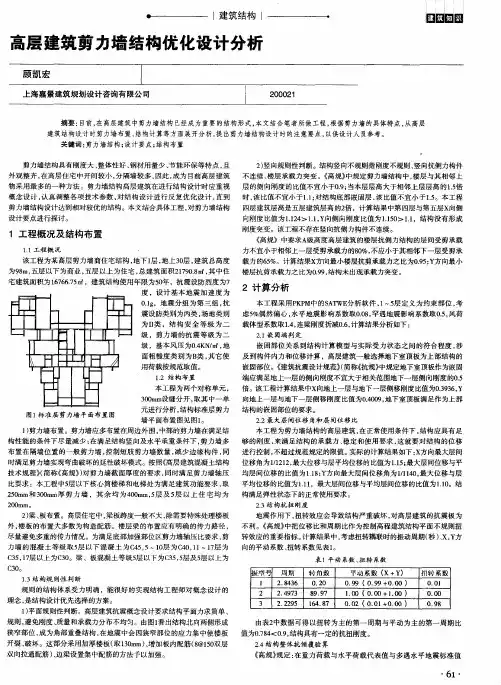

高层建筑 剪力墙 结构优 化设计分析
摘要： 目前， 在 高层建筑 中剪力墙结构 已经成为 重要 的结构形 式， 本 文结合笔者所做 工程， 根据剪力墙 的具体 特点， 从高层
建筑结构设计时剪力墙布置 、 结构计算等方面展开分析 ， 提 出剪力墙结构设计时的注意要点 ， 以供设计人员参考。
不连续 、 楼层承载力突变 。《 高规》 中规定剪力墙结构 中 ， 楼 层与其相邻上 物采用最多的一种方法 。剪力墙结构高层建筑在进行结构设 计时应重视 层的侧向刚度的 比值不宜小于０ ． ９ ； 当本层层高大于相邻上层层高 的１ ． ５ 倍
时， 该 比值不宜小于 １ ． １ ； 对 结构底 部嵌固层 ， 该 比值不宜小 于１ ． ５ 。本工程
０ ． １ ｇ ，地震 分组为 第三组 ， 抗 震设防类别为丙类 ， 场地 类别 为Ｉ Ｉ 类 ，结 构 安全 等级 为 二 级 ，剪 力墙 的抗震等 级为 二 级 ，基本 风压为０ ． ４ Ｋ Ｎ ， ， 地
２ 计算 分 析
本工程采用Ｐ Ｋ Ｐ Ｍ中的Ｓ Ａ Ｔ ＷＥ 分析软件 ， １ ～５ 层定义为约束 部位 ， 考
面粗糙 度类别 为Ｂ 类， 其它 使 及到构件 内力和位移计算 ，高层建筑一般选择地下室顶板为上部结构的 用荷载按规范取值 。
剪力墙结构工程实例

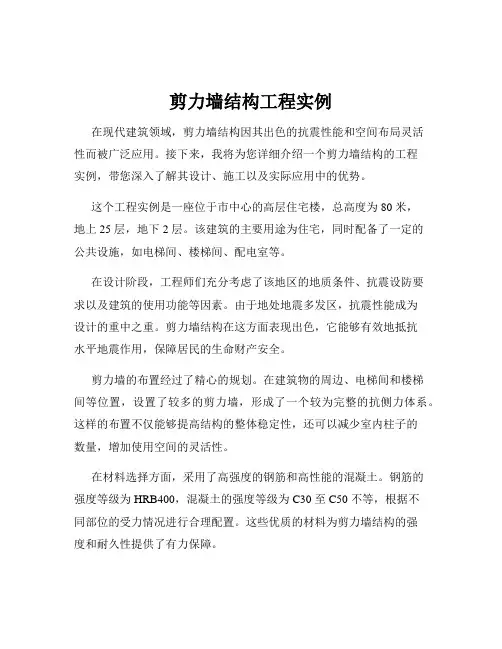

剪力墙结构工程实例在现代建筑领域，剪力墙结构因其出色的抗震性能和空间布局灵活性而被广泛应用。
接下来，我将为您详细介绍一个剪力墙结构的工程实例，带您深入了解其设计、施工以及实际应用中的优势。
这个工程实例是一座位于市中心的高层住宅楼，总高度为 80 米，地上 25 层，地下 2 层。
该建筑的主要用途为住宅，同时配备了一定的公共设施，如电梯间、楼梯间、配电室等。
在设计阶段，工程师们充分考虑了该地区的地质条件、抗震设防要求以及建筑的使用功能等因素。
由于地处地震多发区，抗震性能成为设计的重中之重。
剪力墙结构在这方面表现出色，它能够有效地抵抗水平地震作用，保障居民的生命财产安全。
剪力墙的布置经过了精心的规划。
在建筑物的周边、电梯间和楼梯间等位置，设置了较多的剪力墙，形成了一个较为完整的抗侧力体系。
这样的布置不仅能够提高结构的整体稳定性，还可以减少室内柱子的数量，增加使用空间的灵活性。
在材料选择方面，采用了高强度的钢筋和高性能的混凝土。
钢筋的强度等级为 HRB400，混凝土的强度等级为 C30 至 C50 不等，根据不同部位的受力情况进行合理配置。
这些优质的材料为剪力墙结构的强度和耐久性提供了有力保障。
施工过程是确保剪力墙结构质量的关键环节。
首先是基础施工，由于建筑物较高，基础的承载能力要求很高。
采用了桩基础的形式，通过灌注桩将建筑物的荷载传递到深层稳定的土层中。
在剪力墙的施工中，钢筋的绑扎严格按照设计要求进行，确保钢筋的间距、位置和连接方式准确无误。
模板的安装也十分重要，要保证模板的平整度和垂直度，以确保混凝土浇筑后的墙体尺寸和形状符合设计要求。
混凝土的浇筑是一个关键工序。
采用了泵送混凝土的方式，保证混凝土能够连续、均匀地浇筑到模板内。
在浇筑过程中，要进行充分的振捣，排除混凝土中的气泡，提高混凝土的密实度。
在施工过程中，还注重质量控制和安全管理。
定期对施工质量进行检查，发现问题及时整改。
同时，加强对施工现场的安全防护，确保施工人员的人身安全。
高层建筑剪力墙结构设计分析

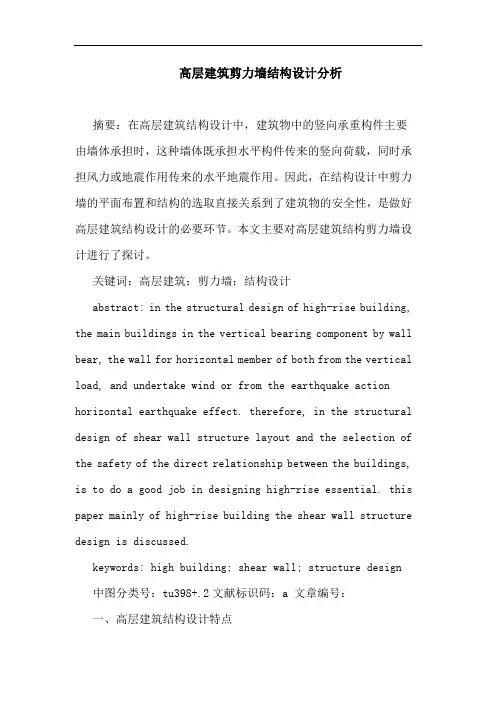

高层建筑剪力墙结构设计分析摘要：在高层建筑结构设计中，建筑物中的竖向承重构件主要由墙体承担时，这种墙体既承担水平构件传来的竖向荷载，同时承担风力或地震作用传来的水平地震作用。
因此，在结构设计中剪力墙的平面布置和结构的选取直接关系到了建筑物的安全性，是做好高层建筑结构设计的必要环节。
本文主要对高层建筑结构剪力墙设计进行了探讨。
关键词：高层建筑；剪力墙；结构设计abstract: in the structural design of high-rise building, the main buildings in the vertical bearing component by wall bear, the wall for horizontal member of both from the vertical load, and undertake wind or from the earthquake action horizontal earthquake effect. therefore, in the structural design of shear wall structure layout and the selection of the safety of the direct relationship between the buildings, is to do a good job in designing high-rise essential. this paper mainly of high-rise building the shear wall structure design is discussed.keywords: high building; shear wall; structure design 中图分类号：tu398+.2文献标识码：a 文章编号：一、高层建筑结构设计特点高层建筑在其结构设计阶段十分重要，需要考虑水平荷载、轴向变形、建筑物的侧移、结构的延性等方面的因素。
高层框架剪力墙结构设计实例探析_张星亮
工程技术193高层框架剪力墙结构设计实例探析【摘要】框架剪力墙结构是在框架结构中设置一定数量的剪力墙而形成的双重结构体系，其在工程中的应用较为广泛，本文通过结合实践以及规范要求，总结出高层框架剪力墙结构设计结构布置，同时结合工程实例进一步探讨框架剪力墙结构的应用，为同行提供参考借鉴。
【关键词】结构设计；框架剪力墙；结构布置；计算分析1.框架剪力墙结构布置（1）双向抗侧力体系和刚性连接。
框架—剪力墙结构中，剪力墙是主要的抗侧力构件。
结构在两个主轴方向均应市置剪力墙，并应设计为纵、横双向刚接框架体系，尽可能使两个方向抗侧力刚度接近，除个别节点外，不应采用铰接。
如果仅在一个主轴方向布置剪力墙，会造成两个主轴方向的抗侧刚度悬殊，无剪力墙的一个方向刚度不足且带有纯框架的性质，与有剪力墙的另一方向不协调，也容易造成结构整体扭转。
主体结构构件间的连接刚性，目的是为了保证整体结构的几何不变和刚度的发挥；同时，较多的赘余约束对始构在大震下的稳定性是有利的。
（2）框架—剪力墙结构是通过刚性楼、屋盖的连接，将地震作用传递到剪力墙，保证结构在地震作用下的整体工作的。
因此，剪力墙之间的距离不宜过大，否则，两墙之间的楼盖会不能满足平面内刚性的要求，造成处于该区间的框架不能与邻近的剪力墙协同工作而增加负担。
为了保证楼、屋盖的刚性，剪力墙之间无大洞口的楼屋盖长宽比不宜超过规范要求。
当两墙之间的楼盖开大洞时，该段楼盖的平面刚度更差，墙的间距应再适当缩小。
（3）楼板开洞处理。
当建筑无可避免地采取楼板开洞时，则应尽可能避免在剪力墙两侧楼板全部开洞或开大洞，对剪力墙结构是如此，对框架—剪力墙结构更是如此。
两侧楼板全部开洞的剪力墙，计算中可能认为它已发挥作用，但由于没有楼板的协同工作，水平力并不能有效地传递至此片剪力墙土，实际受力完全不是那回事，造成其他墙肢和框架柱实际受力比计算值大。
同时应通过正确的计算分析，适当折减其抗侧力刚度。
2.结构计算分析要点框架剪力墙结构的计算应考虑框架与剪力墙两种不同结构的不同受力特点，按两者变形协调工作特点进行结构分析。
高层住宅剪力墙结构分析
高层住宅剪力墙结构分析内容提要: 剪力墙结构是高层住宅建筑中常用且比较经济的结构形式，在整个住宅结构的设计中，剪力墙布置成为整个结构设计的关键。
本文综合考虑结构的安全适用和经济合理，对剪力墙的布置方案进行探讨。
关键词：高层住宅;剪力墙;抗侧力；竖向荷载。
近年来，随着城市中用地日趋紧张，出现了大量的高层住宅。
剪力墙结构是高层住宅建筑中常用且比较经济的结构形式，剪力墙在其自身平面内的刚度都很大，整体性能好，有较强的抗震及抗风性能又承受竖向荷载；剪力墙可以利用住宅建筑中已有的隔墙进行设置，避免了框架结构中存在的房间内露梁、露柱的问题，适应现在住宅对空间的要求。
在整个住宅结构的设计中，剪力墙布置成为整个结构设计的关键。
综合考虑结构的安全适用和经济合理，对剪力墙的布置方案进行以下下探讨。
一、剪力墙一般设置原则：高层住宅结构首先要考虑楼、电梯间的剪力墙设置，楼电梯间为中间开洞的楼板不连续部位，不利于传递地震荷载或风荷载的水平作用力。
因此楼、电梯间四周通常设置比较多的剪力墙，形成比较完整的筒体结构，以抵抗水平力。
且对楼、电梯间墙体周边的板适当加强，提高整体抗侧力的能力。
剪力墙宜均匀布置在房屋的周边附近。
由于抗扭承载力的特性，此位置的剪力墙可以比较有效的提高整体结构的抗扭转效应的能力。
结构的平面形状凹凸较大时，宜在凸出部分的端部附近布置剪力墙。
剪力墙的布置尽量均匀对称。
不宜设置单片过长的剪力墙，较长的剪力墙宜开设洞口，将其分为均匀的若干墙段，墙段之间宜采用弱梁连接，每个墙段的高度与其墙段长度之比不宜小于3，墙长较小时，受弯产生的裂缝宽度较小，墙体配筋能够充分的发挥作用，因此墙段长度不宜大于8 m。
剪力墙宜贯通建筑物的全高，避免刚度突变。
门窗洞口上下各层对齐，形成明确的墙肢和连梁，使受力明确，计算简单。
在抗震结构中，应尽量避免出现错洞剪力墙和叠合错洞墙。
叠合错洞墙的特点是洞口错开距离很小，甚至叠合，不仅墙肢不规则，而且还在洞口之间形成薄弱部位，对抗震尤为不利。
高层建筑结构设计第4章剪力墙结构设计课件.ppt
4.1剪力墙结构布置与计算基本假定
4.1.1剪力墙结构布置与设计要点 4.1.2剪力墙结构的承重方案 4.1.3计算基本假定 4.1.4剪力墙内力计算
4.1.1剪力墙结构布置要点
剪力墙结构布置与设计要点 1.剪力墙平面布置（双向或多向） 2.剪力墙竖向布置（连续布置，避免突变） 3.剪力墙的配筋 4.剪力墙的墙肢分类 5.短肢剪力墙的设计要求 6.剪力墙结构的典型平面 7.剪力墙结构的变形
a ——洞口两侧墙肢轴向间距
6.4双肢墙内力及位移计算
力与变形关系
M 1 ( x)
EI1 y1"
EI
'
11
M 2 (x)
EI 2 y2"
EI
2
' 2
y1 y2 y
1 2
4.4双肢墙内力及位移计算
根据力与变形关系得不同荷载情况下得微分方程
2 1 1 2
倒三角荷载
( ) 2( ) 2
4.4双肢墙内力及位移计算
1、适用条件： 开洞规则，墙厚、层 高不变的双肢剪力墙。
➢ 判别条件： ＝1～10
4.4双肢墙内力及位移计算
➢ 2、基本假定 （1）忽略连梁轴向变形，即假定两墙肢水平位移完
全相同 （2）两墙肢各截面的转角和曲率都相等，连梁两端
转角相等，连梁反弯点在梁的中点 （3）墙肢截面、连梁截面、层高等几何尺寸沿全高
4.2.5剪力墙截面设计
内力与位移计算思路 N－由竖向荷载和水平荷载共同产生 M－由水平荷载产生 V－由水平荷载产生——受剪(水平钢筋)
压弯构件 (竖向构件)
竖向荷载下的N：按照每片墙的承载面积计算
水平荷载下的M、N、V：按照墙的等效刚度分配至 各墙
高层结构设计及案例分析
二、高层建筑结构的特点
▪
随着层数和高度的增加，水平作用对
高层建筑结构安全的控制作用更加显著，
包括地震作用和风荷载。高层建筑的承载
能力、抗侧刚度、抗震性能、材料用量和
造价高低，与其所采用的结构体系密切相
关。不同的结构体系，适用于不同的层数、
高度和功能。
高层建筑中，水平荷载和地震作用 对结构设计起着决定性的作用。
筒中筒
200
150 130 100
70
180 150 120
80
板柱-剪力墙
70
40
35
30 不应采用
B级高度钢筋混凝土高层建筑的最大适用高度(m)
结构体系
非抗震设 计
框架-剪力墙
170
全部落地剪
剪
力墙
180
力
墙 部分框支剪 力墙
150
框架-核心
筒
筒
220
体
筒中筒Βιβλιοθήκη 300抗震设防烈度 6度 7度 8度 160 140 120 170 150 130
▪ 荷载效应的最大值 (轴力N、弯矩M和 位移)可用下列式 子表达：
▪ N=WH=f(H)
▪ M=qH2/2 = f(H2)
▪ =qH4/8EI =f(H4)
▪ 内力或位移 ▪
=f(H4)
▪
M=f(H2)
▪
N=f(H)
▪
H
▪ 结构内力、位移与高度H的关系
▪ 高层建筑结构体系
➢ 框架 ➢ 框架－剪力墙 ➢ 剪力墙、底层大空间剪力墙 ➢ 框筒和筒体(包括筒中筒与成束筒) ➢ 巨型结构及悬挑结构
高层建筑结构的特点
▪ 钢－混凝土混合（组合）结构应用
高层建筑框架剪力墙结构设计分析
高层建筑框架剪力墙结构设计分析摘要：随着经济发展的不断变化，城市化进程也在不断地加强。
城市用地的紧张，导致高层建筑成为目前建筑行业的主要发展方向，因此，高层建筑的安全和稳定受到大众的广泛关注。
加强高层建筑结构设计对建筑工程的整体安全和质量有着重要的作用，也是建筑工程项目中的重要工作内容。
随着科学技术的不断发展，高层建筑框架剪刀墙结构设计成为建筑工程设计的新宠儿。
在进行高层建筑框架剪刀墙结构设计时，要有极度精密的计算和科学合理的判断，同时，对建筑工程的受力情况和抗震能力都要有所考虑，使高层建筑框架剪刀墙结构设计可以拥有最大限度的抗震能力。
本文将对高层建筑的设计特点、抗震能力等内容进行分析，探索出一些有关剪刀墙结构设计的新思路。
关键词：搞成建筑；框架；剪刀墙结构；设计分析随着高层建筑的不断涌现，它的安全性越来越受到关注。
框架剪刀墙结构的出现，就是为了高层建筑对地震灾害的规避而产生的。
框架剪刀墙结构的设计是由剪刀墙和延性框架这两个不同的设计系统构成的。
它们的之间的链接需要由具有较好延性的结构框架来完成。
这种新型的结构设计与传统的结构设计相比较，具有更强的灵活性，在建筑工程的施工中得到广泛的应用，特别是在我国高层建筑的结构设计中，框架剪刀墙的结构设计得到了更大更好的发展。
设计人员在设计框架剪刀墙结构时，要注意框架的受力特点，采取精确的计算方法，只有这样才能让框架剪刀墙的结构更加稳定、安全，从而保证高层建筑的整体质量，有助于其实现更大的经济收益。
一、对高层建筑框架剪刀墙的结构分析（一）高层建筑框架剪刀墙的受力结构分析高层建筑框架剪刀墙结构的设计不同于传统的单一结构形式，它具有一定的多样性。
这种结构设计是由框架和剪刀墙两种不同的结构设计组成。
框架结构和剪刀墙结构的受力特点存在一定的差异。
比如说水平力，框架受水平力的作用影响较大，框架受抗侧力的影响，有时会出现变形的情况，有点和剪切型相似。
而剪刀墙在受到水平力时，它受抗侧力的影响，可能会出现变形曲线，类似弯曲状态。
实例分析高层建筑框架-剪力墙结构设计
实例分析高层建筑框架-剪力墙结构设计作者：张金林来源：《城市建设理论研究》2013年第06期摘要：本文作者根据多年的结构设计方面的经验，以实例分析高层建筑框架-剪力墙结构设计，希望为结构设计同行提供一定的参考。
关键词：高层建筑；结构设计；框架剪力墙Abstract: In this paper, according to the structure design of many years of experience, example analysis of tall building frame-shear wall structure design, hoping to provide some reference for the structure design of peer.Key words: high-rise building; structure design; frame shear wall中图分类号：TU21、框架-剪力墙结构在高层建筑中的应用高层建筑是社会经济发展和科学技术进步的产物，在高层建筑结构设计中，水平荷载是设计的主要控制因素。
分析水平荷载与结构体系的关系，根据建筑高度、尺寸和其他条件，选择经济而有效的结构体系，是结构设计的首要问题。
高层建筑的结构体系中，主要有框架-剪力墙、筒体和巨型结构体系。
这些体系的受力特点、抵抗水平荷载的能力、侧向刚度和抗震性能等都各有不同，框架结构侧向刚度差，抵抗水平荷载能力较低、底部层间位移大，对抗震不利，但具有空间大，平面布置灵活等优点，剪力墙结构则相反，抗侧力强度和刚度均很大，但平面布置不灵活，不适应大空间的要求。
而框架-剪力墙结构却有两者的优点，在同一结构单元中同时采用框架和剪力墙结构，共同承受竖向和水平荷载，起到了取长补短的作用，因而它广泛地应用于高层建筑中。
如新疆的海德酒店、乌鲁木齐的瑞达国际、石河子大学医学院附属医院住院二部等。
高层住宅建筑剪力墙结构的设计与分析
高层住宅建筑剪力墙结构的设计与分析摘要:随着我国城市化、现代化进程地不断加快,高层建筑俨然成为城市建筑的主流形态,在高层建筑结构设计上,剪力墙作为一个成熟的结构形式,其结构和形式呈现出多样化,本文依据剪力墙结构计算原理结合工程实例就高层住宅剪力墙结构的设计与分析谈几点看法。
关键词:高层建筑剪力墙设计1 剪力墙的常见类型(1)从剪力墙的开洞率及对其自身的受力特性影响进行划分,可以将单片剪力墙划分为如表1所示的几种类型。
(2)从墙体的高宽比进行划分,通常分为高剪力墙和低矮剪力墙。
(3)从竖缝及配筋的存在方式进行划分,通常分为普通配筋、交叉配筋和带暗支撑剪力墙。
(4)在实际的工程结构设计中,最为常用的两种结构形式如图1所示。
2 剪力墙结构的布置在结构设计中,由实际的工程经验,对于剪力墙的布置应注意以下几个方面。
(1)从布置方式上来看,剪力墙沿主轴方向或其他方向比较适合以双向或多向的方式进行科学的布置,并使两个方向的刚度尽量接近,对于不同方向的剪力墙应该分别进行有效的联结,通过科学的布置,借助于拉通、对直的作用,有效地保证剪力墙达到最好的空间工作性能。
(2)在布置的顺序上来看,剪力墙最好是自下而上进行连续地布置,实践证明如此布置能够有效地避免出现不良的刚度突变。
(3)从结构刚度要求上来看,在具体的设计上,沿高度的方向应允许在合理的范围内改变墙的厚度和混凝土的强度等级,或是减少部分墙肢,目的在于确保侧向的刚度沿着高度保持连续地、逐渐地变小。
如若剪力墙沿着高度是非连续变化的,势必将引起建筑结构沿着高度出现不连续的刚度,存在着刚性突变问题,对抗震结构不利。
(4)如果在实际中遇到剪力墙的长度比较长的情况,在设计上通常各个墙段之间凭借弱连梁进行有效的连接,将其等效地分为若干独立墙段,如图2所示。
(5)从剪力墙洞口的布置角度来看,大量实践经验表明,开洞方式之间影响着剪力墙的力学性能。
在剪力墙的门窗洞口开洞方式上,为了保证剪力墙良好的物理力学性能,洞口上下对齐、规则、成列地进行布置,能形成明确的墙肢和连梁,其应力有着非常规则的分布,与当下普遍应用的计算简图符合度非常高,设计能够达到很高的安全性能。
高层建筑局部剪力墙结构设计分析论文
高层建筑局部剪力墙结构设计分析【摘要】本文根据设计实例，就高层建筑的结构设计方案进行研究分析总结，并提出采用局部框支建立结构体系的结构设计方案，从而提高设计方案的可行性以及高层建筑的安全性。
【关键词】高层建筑；结构设计；平面布置；剪力墙结构1 工程概况某高层建筑项目，地上32层，地下1层，框架-剪力墙结构，转换层位于4层，部分采用框支结构，建筑物总高度为98.5m，总建筑面积为58600m2。
地下室为停车库，1～4层为商业及管理用房，5层以上为公寓，本工程建设场地属ⅱ类场地，抗震设防烈度按7度设防，房屋安全等级为二级，设计使用年限为50年。
地下结构总长145m，属于超长结构，在地面上设两道温度伸缩缝，把结构分为三单元，每单元长度不超过60m，对超过50m长的结构单元，在中间设一道后浇带，温度伸缩缝同时兼作防震缝，使得每结构单元的体型简单，有利于抗震。
地下室部分因建筑使用要求，不允许设缝，故在地下室设计时，同时考虑了垂直荷载、风荷载、土压力、水反力及温度应力的共同作用。
该工程基础采用大直径人工挖孔扩底灌注桩，桩端持力层为强风化泥岩，桩径为φ900～1600mm，单桩竖向承载力特征值为4600kn～12100kn。
2 高层建筑设计分析2.1 竖向承重及抗侧力构件设计分析框支剪力墙体系在其转换层的上、下位置因竖向受力构件类型的转换造成建筑物竖向刚度的突变，地震作用时在转换层上下容易形成薄弱环节，对结构抗震不利，故在设计时采取以下几个措施原则进行优化，确保结构整体安全合理。
2.1.1 转换层的转换构件布置为了达到这一目标，本工程在满足建筑使用功能的前提下，考虑如何布置1～4层的框支柱的柱网，以实现了最短传力途径，减少转换次数。
在与建筑师充分沟通的基础上比较几个结构方案，最后确定在结构单元中间的框支剪力墙下设置了三根截面为1200×1200mm的框支柱，上部剪力墙直接通过转换粱支承在框架柱上；在结构单元端头位置，每片短剪力墙下均设置了一个600×1200mm的扁形框支柱，使得短剪力墙60％的截面直接落在扁形框支柱上，其余部分则通过转换梁直接支承在框架柱上。
高层建筑中短柱剪力墙结构设计分析
高层建筑中短柱剪力墙结构设计分析摘要：随着社会的发展，越来越多的住宅小区出现，人们对高层住宅平面与空间的要求也越来越高，原来普通框架结构的露梁露柱、普通剪力墙结构对建筑空间的严格限定与分隔已不能满足人们对住宅空间的要求。
于是，短肢剪力墙结构在原有剪力墙的基础上，吸收了框架结构的优点，在很大程度上克服了普通框架与普通剪力墙结构的缺点，受到了建筑师的肯定，更得到了住户与房开商的欢迎，逐步发展形成了能适应人们新的住宅观念的高层住宅结构型式，在现代住宅建筑应用中起到重要作用关键词：高层建筑；短柱剪力墙；结构设计中图分类号：tu318文献标识码：a文章编号：引言：近年来，随着人们对住宅，特别是小高层及多层住宅平面与空间的要求越来越高，原来普通框架结构的露柱露梁、普通剪力墙结构对建筑空间的严格限定与分隔已不能满足人们对住宅空间的要求。
“短肢剪力墙结构”这种新的高层住宅结构体系由于克服了普通框架与普通剪力墙结构的缺点，有利于住宅建筑布置，结合住宅建筑平面开问小、进深小及层高低的特点，又可进一步减轻结构自重，逐渐得到了推广应用，并广泛受到建筑师和业主的欢迎。
1.结构体系的优点1.1满足建筑功能的需要1.1.1墙肢与填充墙等厚，连接各墙的梁位于隔墙竖向平面内，避免框架结构中梁柱突出墙面的问题。
1.1.2墙体采用轻质材料，符合墙体改革的方向。
1.1.3虽然短肢墙构件增加了施工难度，但扩大了使用面积。
1.2满足结构设计的需要1.2.1在小高层住宅中，与常用的框架——抗震墙体系相比，框架——抗震墙体系具有受力明确，计算简单等优点，但其柱子截面大，梁柱外露，影响美观和使用，在平面复杂多变的情况下结构布置体系难趋合理，结构分析计算困难。
而短肢剪力墙体系，墙肢和梁可隐蔽，结构布置灵活。
墙的数量和肢长根据抗侧力的需要而定，数量可多可少，肢长可长可短，还可通过不同的尺寸和布置以调整刚度和刚度中心的位置。
1.2.2在小高层住宅中，与常用的剪力墙体系相比，短肢剪力墙体系具有如下优点：(1)充分利用墙肢的承载能力，避免传统剪力墙结构中墙体过长而通常为构造配筋的浪费。
某超限高层住宅剪力墙结构设计与抗震分析
某超限高层住宅剪力墙结构设计与抗震分析摘要：在超高层住宅建筑中,剪力墙结构为其主要的结构形式。
合理布置剪力墙，能够使超高层建筑具有更强的抗震性、舒适性和安全可靠性。
一般对于建筑高度100m以内的建筑，剪力墙布置较为简单，主要是根据建筑所需的内外墙布置，适当将这些砌体墙在合适的位置改成剪力墙，既满足建筑功能又满足结构安全需要即可。
但对于超高层建筑，尤其超限高层，由于建设方追求户型的品质，结构高宽比远大于规范值，又要求户内剪力墙尽量的薄，这就给我们结构设计带来很大的挑战。
下面就以武汉绿城·黄浦湾项目1#楼为实例介绍一下超高层住宅结构剪力墙设计及抗震分析的一些经验。
关键词：超限高层、性能目标、剪力墙、弹塑性时程1、工程概况武汉绿城·黄浦湾项目坐落武汉江岸区二七滨江商务区。
项目总占地面积47954平方米，拟建建筑面积384674平米，其中地上建筑面积279997㎡，地下建筑面积88997㎡；综合容积率5.84。
拟建建筑含6栋169.9米的超高层；3栋140米超高层；2栋100米以下高层。
本工程 1#楼地下二层，地上层数为 51 层，房屋高度为 169.90m，建筑面积24914m2，为钢筋混凝土剪力墙结构，属于 B 级高度建筑，按《超限高层建筑工程抗震设防专项审查技术要点》（2015 版）要求须进行结构抗震专项审查。
1#楼超限情况见下表：2、结构布置及设计理念1#楼结构标准层布置根据上图及结构超限统计表格可以看出，本工程建筑高度169.9m，接近《高层建筑混凝土结构技术规程》 (JGJ3-2010)中对6度区B级剪力墙结构高度限值（170m）,结构等效高宽比8.6，超规范限值（规范限值）约45%，且该建筑位于长江边，按规范地面粗糙度取B类，风荷载较大，结构层间位移角受风荷载控制。
本工程属于江景豪宅，建筑开间较大，且要求户内剪力墙不能做的太厚（厚度不大于300mm为宜）。
为了满足建筑功能又能满足结构计算指标的要求，本工程设计时，在剪力墙布置方面采取以下措施：（1），建筑四周剪力墙加厚，按400~500mm控制，增强结构整体抗扭及抗侧能力，以满足规范位移比、位移角及刚重比等要求；（2），建筑图中A轴与M轴面需要大开间，不能设置较长的横向墙肢，为解决结构抗侧刚度不足问题，跟建筑专业协商，在阳台部位将剪力墙加厚，形成一个大端柱带一段墙肢的结构型式，既增加结构抗侧刚度，又能减小户内剪力墙厚度。
12层框架-剪力墙结构高层住宅设计
12层框架－剪力墙结构高层住宅设计内容简介本工程位于哈尔滨市道里区，是现代化绿色都市住宅楼。
总建筑面积为6370m2 。
主体结构为12层，不设地下室。
第一层至第十二层均为居民住宅。
建筑总高度37.2m。
一共设有电梯三部。
本设计严格依据新规范。
建筑设计充分考虑了消防和疏散的要求,结构设计...<p >内容简介</p><p >本工程位于哈尔滨市道里区，是现代化绿色都市楼。
总建筑面积为6370m2 。
主体结构为12层，不设地下室。
第一层至第十二层均为居民。
建筑总高度37.2m。
一共设有电梯三部。
本设计严格依据新规范。
建筑设计充分考虑了消防和疏散的要求,结构设计考虑了地震作用。
本工程的结构形式为钢筋混凝土，结构体系为框架—剪力墙结构的高层住宅。
框架柱的抗震等级为三级，剪力墙的抗震等级为二级，抗震烈度为7度。
设计由四大部分组成：建筑设计、结构设计、工程经济分析、施工组织设计。
其中结构设计主要包括：工程概况、结构布置、刚度计算、荷载汇集、水平地震作用下结构内力计算（只考虑水平地震作用）、竖向荷载作用下结构内力计算（恒荷载和活荷载共同作用）、内力组合、构件截面设计。
结构设计中，采用PK-PM结构设计软件分析和手工计算结合的方法来完成。
设计严格按照国家颁布的新规范、新标准进行，所有数据及图表均依据规范要求，设计力求准确、经济、美观。
施工图采用现在工程界比较流行的平面整体表示方法绘制。
关键词：框架-剪力墙、结构设计、抗震</p><br /><p >文件组成及目录</p><p ><p>摘要<br />Abstract<br />1 绪论 1<br />1.1 设计目标 1<br />1.2 设计选题 1<br />1.3 设计内容 1<br />2 建筑设计 2<br />2.1 总述 2<br />2.2 平面设计 2<br />2.3 剖面设计 2<br />2.4 立面设计 2<br />2.5 经济技术指标及建筑设计总说明 2<br />3 结构设计 3<br/>3.1 工程概况 3<br />3.2 结构布置及计算简图 3<br />3.2.1 梁、板截面尺寸确定 3<br />3.2.2 框架柱截面尺寸确定 3<br />3.2.3 剪力墙尺寸确定 4<br />3.2.4 计算简图 4<br />3.3 框架、剪力墙及连梁的刚度计算 4<br />3.3.1 剪力墙等效刚度计算 4<br />3.3.2 框架剪切刚度计算 10<br />3.4 重力荷载及水平荷载计算 13<br />3.4.1 重力荷载 13<br />3.4.2 横向水平地震作用 14<br />3.5 水平荷载作用下框架--剪力墙结构内力与位移计算 17<br />3.5.1 位移计算与验算 17<br />3.5.2 总框架、总剪力墙和总连梁内力计算 17<br />3.5.3 横向水平地震作用下构件内力计算 19<br />3.6 竖向荷载作用下框架—剪力墙结构内力计算 24<br />3.6.1 计算单元及计算简图 24 <span class='Ejn408'></span> <br />3.6.3 内力计算 28<br />3.7 作用效应组合 34<br />3.7.1 结构抗震等级 34<br />3.7.2 框架梁弯矩和剪力设计值 34<br />3.7.3 框架柱弯矩、轴力及剪力设计值 36<br />3.7.4 剪力墙弯矩、轴力及剪力设计值 39<br />3.8.5 连梁弯矩及剪力设计值 40<br />3.8 构件截面设计 42<br />3.8.1 框架梁 42<br />3.8.2 框架柱 43<br />3.8.3 剪力墙 46<br />3.8.4 连梁 48<br />4 设计概算 49<br />5 施工组织设计 62<br />5.1 工程概况 62<br />5.1.1 建筑特点 62<br />5.1.2 结构特点 62<br />5.1.3 装饰特点 62<br />5.1.4 水文地质情况 62<br />5.1.5 气候条件 63<br />5.1.6 资源供应 63<br />5.2 工程目标 63<br />5.3 施工布署 63<br />5.3.1 划分施工段 63<br />5.3.2 施工运输方式的选择机械布置 63<br />5.3.3 现场供水、供电 63<br />5.4 施工准备及资源计划 64<br />5.4.1 施工准备工作计划 64<br />5.4.2 主要施工机械计划 64<br />5.4.3 主要劳动力计划 64<br />5.4.4 主要材料计划 65<br />5.5施工现场平面布置图 65<br />5.6主要项目施工方案 65 <spanclass='Ejn408'></span> <br />5.6.1 基础施工 65<br />5.6.2 主体结构施工 65<br />5.7 施工措施 67<br />5.7.1 技术质量管理措施 67<br />5.7.2 降低成本措施 68<br />5.7.3 安全生产措施 68<br />5.7.4 文明施工措施 69<br />5.7.5冬期施工措施 69<br />5.7.6 雨季施工措施 69<br />6 结语 71<br />参考文献<br />致谢<p class='Ejn408'></p> </p><p>建筑图：<br />建施01：首层平面图.dwg<br />建施02：标准层平面图.dwg<br />建施03：正立面图.dwg<br />建施04：剖面图.dwg<br />建施01：顶层平面图.dwg <spanclass='Ejn408'></span> </p><p><br />结构图：<br />结施01：八层板配筋图.dwg<br />结施02：八层梁平法施工图.dwg<br />结施03：八层柱平法施工图.dwg<br />结施04：顶层板配筋图.dwg<br />结施05：顶层梁平法施工图.dwg<br />结施06：顶层柱平法施工图.dwg<br />结施07：一层板配筋图.DWG<br/>结施08：一层结构布置图.dwg<br />结施09：一层梁平法施工图.dwg<br />结施10：一层柱平法施工图.dwg<br /> <span class='Ejn408'></span> </p><P></P><p>摘要<br />本课题针对GZ076外圆磨数控改造中三菱M50G数控系统二次开发的需要，设计了基于总线连接的远程I/O单元连接方案，完成了远程I/O单元输入输出口地址的分配和定义，并设计了有关电气原理图。
实例分析高层建筑框架剪力墙结构设计
实例分析高层建筑框架剪力墙结构设计高层建筑是现代城市中不可或缺的一部分，其建筑结构设计对于建筑的保障至关重要。
当然，针对不同的建筑用途、地理位置、功能等方面的要求，高层建筑的结构设计也会有所不同。
其中，框架剪力墙结构设计是一种常见的方案。
今天我们将重点讨论这种方案，希望对建筑结构设计专业人士以及感兴趣的读者有所启示。
1. 框架剪力墙结构设计的基本原理框架剪力墙结构由“框架”和“剪力墙”两部分组成，其中框架是建筑支撑结构的骨架，而剪力墙是建筑结构的主要承载结构。
框架主要负责承担水平荷载，而剪力墙则负责承担垂直荷载和地震力。
在框架剪力墙结构中，剪力墙会被布置在建筑的核心位置，而框架则贯穿整个建筑。
这种设计可以极大地提高建筑的抗震能力和结构刚度，使建筑更加稳定和安全。
此外，这种设计还可以增加建筑的自重和防火性能，适用于中高层甚至超高层建筑。
2. 框架剪力墙结构设计的具体实现方法在实现框架剪力墙结构设计时，需要考虑以下几个方面的问题：- 建筑布局：剪力墙应该被放置在建筑核心区域，以最大化其受力控制作用。
此外，框架应该被放置在建筑的周边位置，以增加建筑的整体稳定性。
- 钢筋混凝土设计：框架的设计应该考虑抗震、风荷载、地震等因素。
剪力墙应该被设计成厚实、多层的结构，以承担垂直荷载和地震力。
- 梁柱连接：框架和剪力墙之间的梁柱连接应该被精心设计，以确保强度充足且不会发生脆性断裂。
- 材料选择：建筑材料的选择应该考虑建筑的安全性和可持续性。
建议优先选择优质材料，如高强度钢筋和烧结砖，以增加建筑的整体抗震性。
3. 框架剪力墙结构设计的案例分析以下是一个实例分析，关于一个成功应用框架剪力墙结构设计的项目。
该项目是一座60层的高层住宅，其建筑高度达到了180米。
在设计过程中，建筑工程师首先考虑了建筑的布局。
剪力墙被放置在建筑核心区域，而框架则被布置在建筑周围。
他们还考虑了建筑的高度和周边自然条件，以确保建筑具有强大的抗震和风荷载能力。
某高层建筑结构设计实例分析
某高层建筑结构设计实例分析随着城市的快速发展，高层建筑如雨后春笋般涌现。
高层建筑的结构设计不仅关系到建筑的安全性和稳定性，还影响着建筑的使用功能和经济性。
本文将通过一个具体的高层建筑结构设计实例，对其进行详细的分析，以期为相关设计提供参考。
一、工程概况该高层建筑位于城市中心商务区，总建筑面积为_____平方米，地上_____层，地下_____层。
建筑高度为_____米，主要用途为商业和办公。
二、结构选型根据建筑的功能和高度要求，本工程采用了框架核心筒结构体系。
框架柱采用钢筋混凝土柱，核心筒采用钢筋混凝土剪力墙。
这种结构体系能够有效地抵抗水平荷载，保证结构的稳定性。
框架柱的布置充分考虑了建筑的平面布局和受力要求，柱距均匀合理，既满足了建筑使用功能的要求，又保证了结构的受力性能。
核心筒位于建筑的中心部位，其剪力墙的厚度和配筋根据不同楼层的受力情况进行了优化设计。
三、荷载取值在结构设计中，准确的荷载取值是至关重要的。
本工程考虑的荷载主要包括恒载、活载、风荷载和地震作用。
恒载包括结构自重、建筑装修和设备重量等。
活载根据不同的使用功能，按照相关规范进行取值。
风荷载根据当地的气象资料和建筑的体型系数进行计算。
地震作用根据抗震设防烈度和场地类别，采用反应谱法进行计算。
四、结构分析采用专业的结构分析软件对结构进行了整体计算分析。
分析结果表明，结构的各项指标均满足规范要求。
在水平荷载作用下，框架和核心筒协同工作，有效地抵抗了风荷载和地震作用。
结构的位移比、周期比、层间位移角等指标均在规范允许的范围内。
五、构件设计（一）框架柱根据计算结果，框架柱的截面尺寸和配筋进行了合理设计。
柱的纵筋采用高强度钢筋，箍筋采用复合箍筋，以保证柱的承载能力和延性。
（二）核心筒剪力墙剪力墙的厚度和配筋根据不同楼层的受力情况进行变化。
底部加强区的剪力墙厚度较大，配筋率较高，以提高其抗震性能。
（三）梁梁的截面尺寸和配筋根据跨度和受力情况进行设计。
某高层建筑框架剪力墙结构的设计分析
某高层建筑框架剪力墙结构的设计分析摘要：随着社会的发展、经济水平的提高，高层建筑体型日趋复杂，框架-剪力墙结构体系具有灵活组成使用空间，较好的延性和整体性等优点而被广泛应用。
本文主要是对高层建筑框架—剪力墙结构设计中的一些要点做了分析，以供同仁参考。
关键词：高层建筑；框架-剪力墙结构；布置；连梁设计在结构设计时，框架-剪力墙结构中剪力墙的数量除了必须满足强度条件外，还必须使结构具有一定的侧向刚度，以免在地震作用下产生过大的侧向变形。
剪力墙配置过少，会因结构产生过大的变形而无法满足安全和使用要求；剪力墙配置太多，既增加材料的用量和结构自重，又减小了结构自振周期，地震作用效应增大。
1、工程实例某高层公寓，地上31层，地下2层，建筑物高度98.3m。
从使用功能上，地下2层为停车库，面积较大，地上两层裙房作为商场，裙房以上为公寓。
该工程抗震设防烈度为7度，设计基本地震加速度值为0.1g，结构形式为框架-剪力墙结构，框架及剪力墙的抗震等级均为二级。
采用的结构计算软件为pkpm系列satwe软件。
2、框架-剪力墙结构中剪力墙的布置（1）框架-剪力墙结构平面布置。
结构的平面布置较为简单，呈矩形布置。
由于对功能的要求，一层设有大面积共享空间，根据《高规》第3.6.3条，采取了以下加强措施：（a）将地下室顶板厚度设为180mm，将第一、二结构层的楼面设为120mm，并且都采取双层双向配置钢筋。
（b）将洞口周边的框架梁加宽，加强结构的整体性和抗扭刚度，减小地震作用下的扭转效应。
（c）计算中将开大洞口结构层的楼板设置为弹性楼板。
《高规》第8.1.7条要求剪力墙宜采用周边、对称的布置。
但由于使用功能的要求，导致本工程剪力墙布置过于集中在建筑的两端，同时与剪力墙连接的楼板，多有设备管道留洞。
为加强楼板的整体性，设备管线安装后均采用后浇混凝土封堵，确保结构整体受力。
（2）框架-剪力墙结构竖向布置。
本工程结构采用现浇钢筋混凝土框架剪力墙体系，竖向体型比较规则，局部1-4层外挑3.00m。
高层建筑框支剪力墙结构设计分析
（ ｃ ） 东侧原本打算做框架结构， 但２ 种结构体 系的并存不利于结构抗震要 求。 若东侧改做短肢剪力墙结构， 虽然有效地减少了东侧刚度 ， 但 由于短肢剪 不 利 于结 构整 体抗 震 性 能。 故最 终 东侧 单 元 还是 按 照剪 力 转换层在高层建筑中的位置决定了高层建筑的抗震能力 ， 其位置宜低不 力 墙 的大 量存 在 ， 来 控 宜高。 研究表明， 转换层位置较高时， 更容易使框支剪力墙结构在转换层附近 墙 结 构 来 做 ，并 按 墙 的长 厚 比 大 于 ６ 尽量避免短肢剪力墙 的存在 。 的框 支 剪 力墙 结 构 上下 内力传 递 路 线 发 生 突变 ，并 且伴 随着 较 大 的 刚度 变 制 ， （ ｄ ） 上述措施之后 ， 由 于 刚 度 中心 差 异 化 。在必 须 采用 高 位转 换 的情 况下 ， 应严 格 控制 转 换层 以下 框 支结 构 的 等效 仍然明显 ，故在设计中唯有将ｌ 一５ 层 的剪 刚度 ， 即必须考虑剪切、 弯曲和轴向变形的综合刚度。 力 墙 布 置 重新 调 整 刚度 ，取 消 东侧 电梯 和 三、 工程 实例 楼 梯 间原 本 封 闭 的 剪力 墙 设 置 的简介
差 较 明显 。在 不 予 给结构 设 置抗 震缝 的要求 下 ， 西侧 单 元 的剪 力墙 只能 尽量 做 多 做厚 来 增大 西侧 刚 度 ， 东 侧单 元考 虑 采取 框 架结 构 或者 短 肢剪 力 墙 结构 使 刚度 中心 尽量 往西 侧 靠拢 。
３ ． ２改 进及 优化
减 少 了 梁 的跨 度 ，同 时也 避 免 了东 侧 刚度 图２ 以小 管弄 井设 置剪 力墙
６ ｍ， 总高度约５ ８ ｍ（ 图１ ） 。首层建筑室内 外高差０ ． ３ ｍ， 室 外 覆 土厚 度 １ ． ５ ｍ， 以 地 下 室 顶板 为嵌 固端 。 建 筑 场地 属 软弱 场 地 土类 型 ，在 深 ２ ０ ． ０ ｍ 范 围 内无成 层 的 砂质粉土或粉砂层，故７ 度抗震设防烈 度 下无 需 考虑 地 震液 化 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层建筑剪力墙结构设计实例分析摘要：结合建筑工程实例，笔者介绍了高层建筑剪力墙结构的设计过程，主要包括设计参数的选取、结构的细部设计、构造措施、控制性参数以及施工图绘制过程中需要注意的问题。
关键词：高层建筑、剪力墙结构、结构设计
中图分类号：[tu208.3] 文献标识码：a 文章编号：
1 工程概况
某建筑，东西长56.14m，南北长19.4m，带一层的地下室。
在轴线15-16之间设置抗震缝，并将结构分成双塔形式。
主体建筑为18层，高度为54m。
建筑基础采用筏板基础，地下室顶板可作为上部主体结构的嵌固端，上部结构采用的是剪力墙结构。
上部主体结构采用satwe 软件计算，考虑耦连效应和双向地震作用。
2基本设计参数
(1) 风荷载、雪荷载、地震烈度、场地类别。
基本风压: 0.
30kn/m2，地面粗糙度为 b 类；基本雪压: 不考虑；地震基本烈度: 7 度；场地设计基本地震加速度: 0. 10g；建筑场地类别: ⅱ类。
(2) 抗震设防烈度、场地类别。
根据地勘报告，该场地的抗震设防烈度为 7 度，设计基本地震加速度为0. 10g，设计地震分组为第一组，设计特征周期0.35 s。
场地土属中硬土，场地类别为ⅱ类建筑场地，处于建筑抗震有利地段。
(3) 建筑结构安全等级: 二级；抗震设防类别: 丙类；抗震设
防烈度: 7 度，设计基本地震加速度为 0. 10g；结构设计使用年限为50 年。
3结构细部的处理
3. 1 结构布置时需遵循的一般原则
(1) 尽量减少一字型剪力墙，如果出现一字型剪力墙则尽量布置在结构平面的对称轴上；且如有条件在一字墙端部加上端柱。
一字墙尽量作成长肢。
在转角位置尽量不设一字墙。
布梁时，尽量支撑在一字墙端部。
(2) 墙肢与墙肢最好能通过梁连成一个连续的传力体系，而不要打断；且最好在墙肢上都能拉梁，有利于墙体的稳定和有效传力。
所以一般情况下，墙最好要对齐。
(3) 转角窗位置处的地下室剪力墙，如有条件应尽量连接起来，可以减少对筏板的冲切影响。
(4) 根据结构刚心和重心的相对位置关系来调整剪力墙的布置，力求做到结构刚心和重心基本重合。
在调整剪力墙的刚度时，应首先考虑外墙( 因为速度最快) ；其次是平面内部的墙体；再次是连接外墙的梁截面尺寸。
增减剪力墙时，应该考虑到刚心与重心应力求重合，保证在墙体位置或截面调整后，结构的刚心和重心位置仍然接近，避免二者相距太远造成扭转效应过大。
例如: 建筑平面为对称平面时，墙体可以成对增减。
(5) 最好不要在连梁上搁置荷载较大的梁。
3. 2 结构布置时对构造措施的考虑
(1) 防震缝的宽度。
《高规》jgj3－2010第 4. 3. 10 条取为 150 mm( 实际计算 113 mm)。
地下室顶板防震缝处的处理: 本次设计是采用的双柱双轴线。
(2) 地下室顶板若不考虑作为嵌固端，最小板厚不得小于 160 mm；若作为上部结构的嵌固端则最小板厚不得小于 180 mm。
本次设计把顶板作为嵌固考虑且顶板不设缝，故板厚取为 180 mm。
(3) 相邻短肢剪力墙间距控制不超过 5. 5 m。
(4) 若地下室墙体变厚不满足短肢剪力墙的尺寸限值要求时，则水平截面高度应相应增大。
地上建筑剪力墙的厚度由于层高变化，按《高规》7. 2. 2 条分别设置了 250 mm和 200 mm 两种墙厚。
(5) 梁高的设计。
为保证外墙立面门窗的整齐统一，外围梁高统一为 500 mm。
对于房间内的梁，布置时应尽量减少竖向力的传递环节，防止在程序计算时出错。
梁宽设计: 梁宽宜与墙宽一致。
( 原因: ①保证建筑立面平整；②可利用墙身内的水平钢筋作为连梁腰筋) 。
(6) 顶层大屋面板厚按《高规》4. 5. 5 条取为 120 mm。
(7) 当梁与剪力墙垂直布置时，为保证梁内纵向钢筋有足够的锚固长度，需在剪力墙的相应位置设置端柱。
端柱的设置还要考虑到建筑使用功能和美观的要求。
例如:端柱最好布置在门后等其他
不影响使用的位置。
4结构控制性参数
(1) 单塔侧移刚度的比值和受剪承载力分别满足《高规》4. 4.
2、4. 4. 3 条要求。
刚重比满足《高规》5. 4. 4 条要求，可以不考虑重力二阶效应。
(2) 位移比最大值未超 1. 4。
(3) 主要振型结构自振周期 ( s) 、结构自振周期比、振型有效质量系数、剪重比。
表 1
本结构周期比满足规范要求，振型有效质量系数均大于 90%，振型个数 15 取用满足要求。
5施工图绘制中一般问题的处理
(1) 剪力墙边缘构件的配筋，应同时满足《高规》构造要求和satwe 中计算结果的要求。
(2) 在剪力墙墙身的配筋中，构件内的分布钢筋间距一般控制在 200 mm 范围内。
对于水平分布钢筋: 200 mm厚的剪力墙一般配成8@ 200，对于竖向分布钢筋: 200mm 的剪力墙一般配成8 / 10@ 200 间隔布置( 主要是考虑直径过小时，墙身竖向分布钢筋架立效果不理想) 。
(3) 为了便于查找剪力墙边缘构件，在分楼层段绘制剪力墙平
面布置图时，尽量保证上段楼层中投影对应位置处的边缘构件编号一致。
(4) 在转角窗的位置处应加强。
主要采取的加强措施如下: ①设置暗梁用于拉结转角窗位置的两片墙体；②对转角窗位置处板厚和板配筋均作加强处理。
(5) 地下室底板两类后浇带的设置。
在塔楼和裙房交界位置设置沉降后浇带，在两塔楼之间的位置设置温度后浇带。
后浇带设置的基本原则是在结构构件中剪力较小的位置设置，一般位于构件中部。
(6) 沉降观测点的布置原则。
观测点的设置，应能全面反应建筑物的变形并结合地质情况确定，且数量不少于六个点。
参考文献:
[1]建筑抗震设计规范（gb50011-2010）[s]．北京：中国建筑工业出版社，2010.
[2]混凝土结构设计规范（gb50010-2010）[s].北京：中国建筑工业出版社，2010.
[3]高层建筑混凝土结构技术规程jgj3 -2010）[s]．北京：中国建筑工业出版社，2010。
