《压力管道规范工业管道》GB/T20801-2006是基础性标准。

规定了工业金属压力管道设计、制作、安装、检验和安全防护的基本要求。

GB/T 20801《压力管道规范工业管道》由六个部分组成：——第1部分：总则；——第2部分：材料；——第3部分：设计和计算；——第4部分：制作与安装；——第5部分：检验与试验；——第6部分：安全防护。

适用于《特种设备安全监察条例》规定的“压力管道”中金属工业管道的设计和建造。

基础标准只是最低标准。

所以应在满足基础标准的前提下，通过其他“标准规范”或“工程规定”纳入其他需要采纳的材料、管道元件、设计、施工、检验试验和验收及其附加要求。

表3 工业管道的范围GB/T20801-2006对焊接与探伤都作了全面的、基础性规定GB/T20801.4-2006 压力管道规范—工业管道第4部分：制作与安装对焊接作了基础性规定7 焊接7.1 焊接工艺评定和焊工技能评定7.2 焊接材料7.3 焊接环境7.4 焊前准备7.5 焊接的基本要求7.6 焊缝设置等作了详细可操作的规定。

TSG D0001-2009《压力管道安全技术监察规程-工业管道》第六十七条对应当采用氩弧焊焊接的金属管道作了规定GC1 级管道的单面对接焊接接头，设计温度低于或者等于-20℃的管道，淬硬倾向较大的合金钢管道，不锈钢以及有色金属管道应当采用氩弧焊进行根部焊接，且表面不得有电弧擦伤。

GB/T20801.5-2006 压力管道规范—工业管道第5 部分检验与试验对检验与试验作了基础性规定6.1.1一般规定a)压力管道的检查等级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级，其中Ⅰ级最高，Ⅴ级最低；6.1.2按管道级别和剧烈循环工况确定管道检查等级：a) GC3 级管道的检查等级应不低于Ⅴ级；b) GC2 级管道的检查等级应不低于Ⅳ级；c) GC1 级管道的检查等级应不低于Ⅱ级；d) 剧烈循环工况管道的检查等级应不低于Ⅰ级。

6.1.3 按材料类别和公称压力确定管道检查等级：a)除GC3 级管道外，公称压力不大于PN50 的碳钢管道（本规范无冲击试验要求）的检查等级应不低于Ⅳ级；b) 除GC3 级管道外，下列管道的检查等级应不低于Ⅲ级：1)公称压力不大于PN50 的碳钢（本规范要求冲击试验）管道；2) 公称压力不大于PN110 的奥氏体不锈钢管道。

不锈钢管道焊接的要求规范

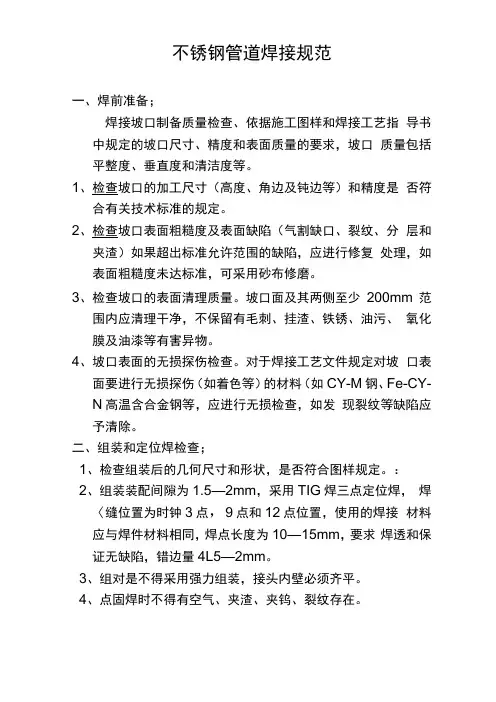

不锈钢管道焊接规范一、焊前准备；焊接坡口制备质量检查、依据施工图样和焊接工艺指导书中规定的坡口尺寸、精度和表面质量的要求，坡口质量包括平整度、垂直度和清洁度等。

1、检查坡口的加工尺寸（高度、角边及钝边等）和精度是否符合有关技术标准的规定。

2、检查坡口表面粗糙度及表面缺陷（气割缺口、裂纹、分层和夹渣）如果超出标准允许范围的缺陷，应进行修复处理，如表面粗糙度未达标准，可采用砂布修磨。

3、检查坡口的表面清理质量。

坡口面及其两侧至少200mm 范围内应清理干净，不保留有毛刺、挂渣、铁锈、油污、氧化膜及油漆等有害异物。

4、坡口表面的无损探伤检查。

对于焊接工艺文件规定对坡口表面要进行无损探伤（如着色等）的材料（如CY-M 钢、Fe-CY-N高温含合金钢等，应进行无损检查，如发现裂纹等缺陷应予清除。

二、组装和定位焊检查；1、检查组装后的几何尺寸和形状，是否符合图样规定。

：2、组装装配间隙为1.5—2mm，采用TIG焊三点定位焊，焊〈缝位置为时钟3点，9点和12点位置，使用的焊接材料应与焊件材料相同，焊点长度为10—15mm，要求焊透和保证无缺陷，错边量4L5—2mm。

3、组对是不得采用强力组装，接头内壁必须齐平。

4、点固焊时不得有空气、夹渣、夹钨、裂纹存在。

5、检查定位焊所用的焊接工艺和焊工资质是否符合规定，定位焊的焊接工艺应与正式施焊的工艺相同。

6、检查定位焊的焊接质量和尺寸是否符合标准规定。

定位焊缝中不允许有裂纹、气孔、夹渣缺陷，发现缺陷及时清除。

7、用焊口检测器或样板测量组装坡口的形状、尺寸、间隙和错边量是否符合要求规范，如不符合应进行返修或重新组对焊接处理。

8、定位焊的焊点长度及间距应根据结构形状及厚度而定，工件越薄焊点间距越小，板状比管状间距要小。

9、不锈钢采用TIG焊接管道时，必须通入氩气进行保护。

10、焊接作业场地必须通风良好，无易燃，易爆物品存放，通道保持整洁畅通。

三、焊工技能资格查验；1、现场进行焊接的焊工，必须具备政府相关部门颁发的资质和证书，并由业主及监理部门查验后认可。

管道焊接检验标准

管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。

如设计无规定时，可参考以下规定套用相应定额项目。

1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。

合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。

2.奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。

公称直径在50毫米以下的采用氩弧焊。

3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在3.5毫米以下）采用氧炔焊。

4.管道分类见表1注：⑴剧毒介质的管道按Ⅰ类管道。

⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。

⑶“工作压力”项内任意为不分压力均为一级管道。

5.管口焊前预热和焊后热处理要求见表2。

注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。

规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。

⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理。

6.管口焊缝无损探伤计算规定数据：（1）管口焊接含量取定见表3。

表3（2）每个管口焊缝X光拍片张数，如无规定者可按表4计算。

表4注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。

定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费壁变，材料费乘0.5系数。

⑵片子有效长度按片长减去搭接每边25毫米计算。

⑶管道焊口透视拍片的张数＝管道等级规定的探伤百分比×焊口数量×张数（见表4）（3）管道各级焊缝射线探伤数量，应按设计规定计算。

如设计无规定时，按表5规定计算。

注：每条管线上最低探伤不得少于一个焊口。

2021年管道的焊接与探伤的相关规范要求

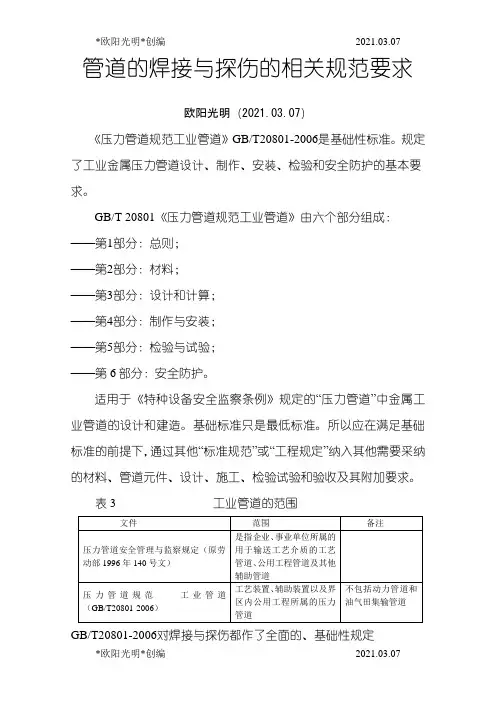

管道的焊接与探伤的相关规范要求欧阳光明（2021.03.07）《压力管道规范工业管道》GB/T20801-2006是基础性标准。
