火灾自动报警系统基本原理 -附图解..
火灾自动报警系统原理图

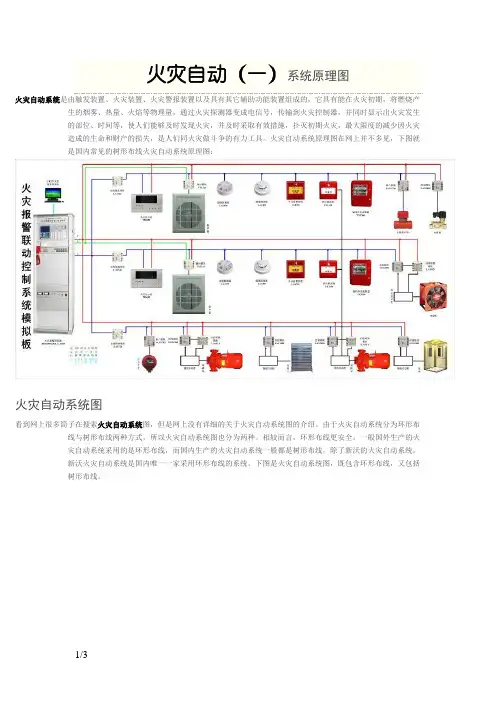

火灾自动（一）系统原理图
火灾自动系统是由触发装置、火灾装置、火灾警报装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾控制器，并同时显示出火灾发生
的部位、时间等，使人们能够及时发现火灾，并及时采取有效措施，扑灭初期火灾，最大限度的减少因火灾
造成的生命和财产的损失，是人们同火灾做斗争的有力工具。
火灾自动系统原理图在网上并不多见，下图就
是国内常见的树形布线火灾自动系统原理图：
火灾自动系统图
看到网上很多筒子在搜索火灾自动系统图，但是网上没有详细的关于火灾自动系统图的介绍。
由于火灾自动系统分为环形布线与树形布线两种方式，所以火灾自动系统图也分为两种。
相较而言，环形布线更安全。
一般国外生产的火
灾自动系统采用的是环形布线，而国内生产的火灾自动系统一般都是树形布线，除了新沃的火灾自动系统。
新沃火灾自动系统是国内唯一一家采用环形布线的系统。
下图是火灾自动系统图，既包含环形布线，又包括
树形布线。
下图火灾自动系统环形布线系统图。
火灾自动报警系统工作原理
火灾自动报警系统工作原理火灾自动报警系统是一种能够自动监测火灾并及时报警的安全设备，它的工作原理主要包括火灾探测、信号传输和报警处理三个方面。
首先，火灾自动报警系统的工作原理是基于火灾探测技术的。
系统会安装在建筑物内的各个关键位置，如走廊、楼梯间、厨房等，以便及时监测火灾的发生。
常见的火灾探测器包括光电式、离子式和热敏式探测器。
光电式探测器利用光束被烟雾遮挡时的变化来监测火灾，离子式探测器则是通过监测空气中离子浓度的变化来判断是否有火灾发生，而热敏式探测器则是通过监测温度的变化来判断火灾的发生。
一旦探测器监测到火灾信号，就会立即发出报警信号。
其次，火灾自动报警系统的工作原理还包括信号传输。
当探测器发出火灾报警信号后，系统会立即将信号传输到报警控制器。
传输方式一般包括有线传输和无线传输两种方式。
有线传输是通过电缆将信号传输到报警控制器，而无线传输则是通过无线通讯技术将信号传输到报警控制器。
这样可以确保报警信号能够及时准确地传输到报警控制器，使得报警系统能够迅速做出反应。
最后，火灾自动报警系统的工作原理还包括报警处理。
一旦报警控制器接收到火灾报警信号，就会立即启动报警装置，如声光报警器和自动喷水灭火系统等，同时还会将报警信号传输到消防监控中心，以便消防人员及时赶到现场进行救援。
在此过程中，报警控制器还会对火灾信号进行分析，以排除误报警情况的发生，确保系统的稳定可靠性。
综上所述，火灾自动报警系统的工作原理主要包括火灾探测、信号传输和报警处理三个方面。
通过这些工作原理，系统能够及时准确地监测火灾的发生，并启动相应的报警装置，以便及时采取措施进行应急处理，保障人员和财产的安全。
火灾自动报警控制系统的组成及动作原理

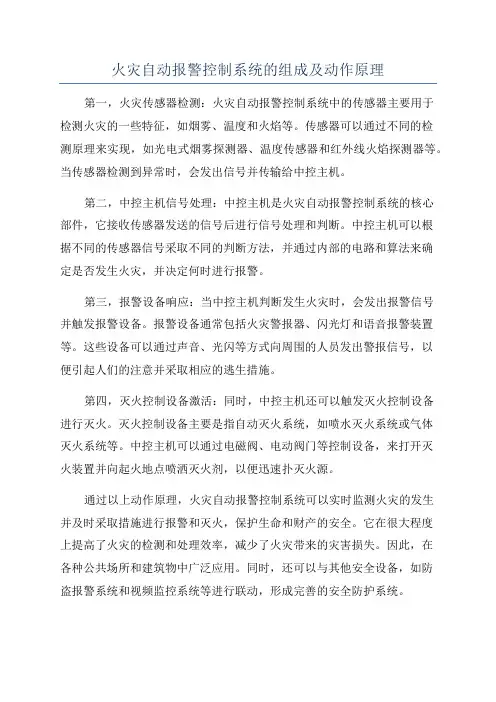

火灾自动报警控制系统的组成及动作原理第一，火灾传感器检测：火灾自动报警控制系统中的传感器主要用于
检测火灾的一些特征，如烟雾、温度和火焰等。
传感器可以通过不同的检
测原理来实现，如光电式烟雾探测器、温度传感器和红外线火焰探测器等。
当传感器检测到异常时，会发出信号并传输给中控主机。
第二，中控主机信号处理：中控主机是火灾自动报警控制系统的核心
部件，它接收传感器发送的信号后进行信号处理和判断。
中控主机可以根
据不同的传感器信号采取不同的判断方法，并通过内部的电路和算法来确
定是否发生火灾，并决定何时进行报警。
第三，报警设备响应：当中控主机判断发生火灾时，会发出报警信号
并触发报警设备。
报警设备通常包括火灾警报器、闪光灯和语音报警装置等。
这些设备可以通过声音、光闪等方式向周围的人员发出警报信号，以
便引起人们的注意并采取相应的逃生措施。
第四，灭火控制设备激活：同时，中控主机还可以触发灭火控制设备
进行灭火。
灭火控制设备主要是指自动灭火系统，如喷水灭火系统或气体
灭火系统等。
中控主机可以通过电磁阀、电动阀门等控制设备，来打开灭
火装置并向起火地点喷洒灭火剂，以便迅速扑灭火源。
通过以上动作原理，火灾自动报警控制系统可以实时监测火灾的发生
并及时采取措施进行报警和灭火，保护生命和财产的安全。
它在很大程度
上提高了火灾的检测和处理效率，减少了火灾带来的灾害损失。
因此，在
各种公共场所和建筑物中广泛应用。
同时，还可以与其他安全设备，如防
盗报警系统和视频监控系统等进行联动，形成完善的安全防护系统。
火灾自动报警控制系统的组成及动作原理
工作原理：当发生火灾时，手动按下报警按钮或拉动报警拉线，触发报警系统，向控制中 心发送火灾报警信号。
特点：操作简单，易于使用，是火灾报警系统中不可或缺的一部分。
消防联动设备
消防联动设备：包括消防泵、喷 淋泵、排烟机等，用于控制火灾 现场的设备联动，实现灭火和排 烟等功能。
特点：简单易用，可及 时发现火灾并启动报警 系统
应用场所：适用于人员 密集场所或重点防火单 位
消防联动设备的工作原理
消防联动设备包 括消防控制柜、 消防泵、喷淋泵 等
当火灾发生时， 火灾自动报警系 统探测到火警信 号，通过联动控 制线传输到消防 控制柜
消防控制柜接收 到火警信号后， 根据预设的逻辑 关系，启动相应 的消防泵或喷淋 泵等设备
探测器的工作原理
探测器的工作原理：探测器通过检测火灾产生的烟雾、热量和火焰等信号， 将信号转换为电信号，触发报警系统。
控制器的动作原理：控制器接收到探测器的信号后，进行判断和处理，输 出相应的控制信号，启动消防设备进行灭火或排烟等操作。
联动设备的动作原理：联动设备根据控制器的控制信号，自动执行相应的 消防操作，如启动喷淋系统、打开排烟口等。
探测器：检测火灾产生的烟雾、热量、火焰等物理量，并将其转换为电信 号传输到报警控制器。
手动报警按钮：当发现火灾时，手动按下按钮，向控制中心发送报警信号。
消防设备：包括灭火器、喷淋系统、消防泵等，用于扑灭火灾和保障人员 安全。
手动报警装置
定义：手动触发火灾报警系统，通过按下报警按钮或拉动手动报警装置，向控制中心发送 火灾报警信号。
报警设备的动作原理：报警设备在接收到探测器的信号后，发出声光报警 信号，通知人员及时疏散和采取相应措施。
火灾自动报警系统课件(PPT 33张)
二、火灾自动报警系统的组成
1.图形控制中心系统
(1)配置两台计算机，分别为监控管理操作终端和历史资料 存档管理操作终端； (2)可以以图形和文本两种方式处理事件；能对事件进行合 理分类及过滤筛选；可以通过对事件存储文件的分析，了解 何时发生何事，便于分析事件发生的原因。
2.车站级火灾自动报警系统
微处理器 FACP 控制盘 ICD显示器 紧急供电装置
对消防设备，例如：防火阀、消防水泵、防火卷帘门、排烟风机、 水流开关等，进行状态监视以及紧急控制。
• 火灾早期报警与人员疏散
当判定为火灾情况时，火灾自动报警控制盘发出声、光报警通知在场值班 人员。并且通过设置在现场的警铃、警笛、消防广播等通告人员疏散。
一、火灾自动报警系统的功能
1. 中央级功能
接收、显示并储存全线主要火灾报警设备的运行状态。 接收由车站级设备传送的各探测点的火灾报警信号,显示 报警部位及自动记录。 自动和人工手动确认火灾报警。 根据火灾发生的实际情况,自动选择预定的解决方案,向各 消防控制室发出消防救灾指令和安全疏散命令。 图形控制中心 PC 机通过无线发射台及时向市消防局 119无线报警台进行火灾报警,向消防部门通报灾。 接收主时钟的信息,使 FAS时钟与主时钟同步。
例如：水及气体喷洒、消防泵、防火阀等。
FAS系统主要功能：
• 探测火灾灾情
通过设置在现场的各种探测器，例如：感烟探测器、感温探测器、 火焰式探测器等，探测火灾的灾情。把现场探测模拟数据传送回火灾自 动报警控制盘。
• 自动判断功能
对现场传送回来的探测器数据进行分析判断，以确定是否发生火灾。
• 监控消防设备设施
5.2 火灾自动报警系统
一、火灾自动报警系统的功能 二、火灾自动报警系统的组成 三、FAS全线网络构成
1火灾自动报警系统基本原理组成
第三节火灾自动报警系统设计
❖ 一:一般规定 ❖ 1：报警区域的划分 按﹛警戒范围﹜防防分区或
楼层划分的单元，一个报警区域宜有一个或同楼 层相邻的几个防火区域组成。 ❖ 2：探测区域的划分 ❖ 探测区域时将报警区域探测火灾的部位划分的单 元。划分要求：⑴按独立房﹛套﹜间划分。①区 域面积不超500㎡②从入口可看清内部且面积不 大于1000㎡③红外光束型其探测长度不宜超过 100m④缆式感温长度不宜超过200m⑤空气管差 温长度不宜超过20-100m.
火灾自动报警系统
❖ 二 组成 ❖ 1 触发部件：火灾探测器 ；手动报警按钮。 ❖ 2 火灾报警装置：报警控制器。 ❖ 3 火灾警报装置：声光报警器，警铃，讯
响器。 ❖ 4 电源及其他辅助装置：消防电源，备用
电源，蓄电源。
火灾自动报警系统
❖ 1：火灾探测器包括 感烟，感光，感温， 可燃气体，复合式。
火灾探测器
❖ ⑹新型火灾探测器及探测技术 ❖ ①co探测器 响应快，成本高。 ❖ ②气味探测器 可靠度高，提高误报率。 ❖ ③光纤探测器 用于防爆及强电磁干扰的场所。 ❖ ④高灵敏度探测器报警系统。更能用于防爆及强
电磁干扰的场所，用pvc塑料管。 ❖ ⑤模拟量探测技术： 响应阈值自动浮动式模拟
量 ❖ ⑥分布职能探测技术
❖ 1.特级保护对象 高度大于100米的高层民 用建筑。构架式电视塔，纪念式或标志性 的构架式和塔类，以及工业厂房的烟囱·高 炉冷却塔·化学反应塔·石油裂解塔不属于。
保护对象分级
❖ 2：一级保护对象 ❖ 3：二级保护对象见p55-p56.
火灾探测器设置位置
❖ 按不同保护对象加以区分，详见p56-p58
二 火灾探测器的分类，原理
❖ 1：分类 ❖ ⑴按结构形式分点型，线型。 ❖ ⑵按火灾参数分感烟，感温 ，感光，可燃
火灾报警控制系统的基本原理
火灾报警控制系统的基本原理1、火灾报警控制系统原理框图火灾探测器通过对火灾发出燃烧气体、烟雾粒子、温升和火焰的探测,将探测到的火情信号转化为火警电信号。
在现场的人员若发现火情后, 也应立即直接按动手动报警按钮, 发出火警电信号。
火灾报警控制器接收到火警电信号, 经确认后, 一方面发出预警、火警声光报警信号, 同时显示并记录火警地址和时间, 告诉消防控制室( 中心) 的值班人员; 另一方面将火警电信号传送至各楼层( 防火分区) 所设置的火灾显示盘, 火灾显示盘经信号处理, 发出预警和火警声光报警信号, 并显示火警发生的地址, 通知楼层( 防火分区) 值班人员立即察看火情并采取相应的扑灭措施。
在消防控制室( 中心) 还可能通过火灾报警控制器的通信接口, 将火警信号在CRT 微机彩显系统显示屏上更直观地显示出来。
联动控制器则从火灾报警控制器读取火警数据, 经预先编程设置好的控制逻辑(“或”、“与”、“片”、“总报”等控制逻辑) 处理后。
向相应的控制点发出联动控制信号, 并发出提示声光信号, 经过执行器去控制相应的外控消防设备, 如: 排烟阀, 排烟风机等防烟排烟设备, 防火阀、防火卷帘门等防火设备; 警铃、警笛和声光报警器等警报设备; 关闭空调、电梯迫降和打开人员疏散指示灯等; 启动消防泵、喷淋泵等消防灭火设备等。
外控消防设备的启停状态应反馈给联动控制器主机并以光信号形式显示出来, 使消防控制室( 中心) 值班人员了解外控设备的实际运行情况, 消防内部电话, 消防内部广播起到通信联络和对人员疏散、防火灭火的调度指挥作用.2、火灾报警控制系统的构成火灾报警控制系统作为一个完整的系统由三部分组成, 即火灾探测、报警和联动控制。
火灾探测部分主要由探测器组成, 是火灾自动报警系统的检测元件, 它将火灾发生初期所产生的烟、热、光转变成电信号, 然后送入报警系统。
报警控制由各种类型报警器组成, 它主要将收到的报警电信号显示和传递, 并对自动消防装置发出控制信号。
火灾自动报警系统原理图
火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。
本次就分享这种系统的工作原理，希望对大家有所帮助。
一、工作原理在火灾自动报警系统中，火灾报警控制器和消防联动控制器是核心组件，是系统中火灾报警与警报的监控管理枢纽和人机交互平台。
二、火灾探测报警系统火灾发生时安装在保护区域现场的火灾探测器，将火灾产生的烟雾、热量和光辐射等火灾特征参数转变为电信号，经数据处理后，将火灾特征参数信息传输至火灾报警控制器；或直接由火灾探测器做出火灾报警判断将报警信息传输到火灾报警控制器。
火灾报警控制器在接收到探测器的火灾特征参数信息或报警信息后，经报警确认判断，显示报警探测器的部位，记录探测器火灾报警的时间。
处于火灾现场的人员在发现火灾后可立即触动安装在现场的手动火灾报警按钮，手动报警按钮便将报警信息传输到火灾报警控制器，火灾报警控制器在接收到手动火灾报警按钮的报警信息后，经报警确认判断显示动作的手动报警按钮的部位，记录手动火灾报警按钮报警的时间。
火灾报警控制器在确认火灾探测器和手动火灾报警按钮的报警信息后，驱动安装在被保护区域现场的火灾警报装置，发出火灾警报向处于被保护区域内的人员警示火灾的发生。
三、消防联动控制系统火灾发生时火灾探测器和手动火灾报警按钮的报警信号等联动触发信号传输至消防联动控制器，消防联动控制器按照预设的逻辑关系对接收到的触发信号进行识别判断，在满足逻辑关系条件时，消防联动控制器按照预设的控制时序启动相应自动消防系统（设施），实现预设的消防功能。
消防控制室的消防管理人员也可以通过操作消防联动控制器的手动控制盘直接启动相应的消防系统（设施），从而实现相应消防系统（设施）预设的消防功能。
消防联动控制接收并显示消防系统（设施）动作的反馈信息。
南京睿实消防安全设备有限公司是一家专门从事智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的生产制造商。
描述火灾自动报警系统的基本工作原理。
描述火灾自动报警系统的基本工作原理。
火灾自动报警系统，听名字就知道跟火灾有关系吧？嘿，这东西可是咱们居家旅行、上班下班都得依赖的“大救星”！它的工作原理其实没啥神秘的，简单说就是——它就像一个聪明的“耳朵”和“眼睛”，总是在默默地为你监视四周，一旦发现不对劲儿，立马给你报警，让你及时发现火灾隐患，避免火灾的扩展。
要说这个系统，真的可以说是人类与火灾搏斗的“智能战士”了。
系统里有各种各样的探测器，这些探测器就像是你身边的侦探。
空气中稍微有点儿不对劲，它们就能嗅到，或者通过温度的变化，立马判断情况。
比如说，烟雾探测器就是这样一个“鼻子”，它能侦测到空气中浓度的变化。
一旦烟雾量增大，系统马上就会报警，告诉大家“有火了”。
哎呀，这可比人眼快多了，等到你发现的时候，火都可能蔓延了。
所以，烟雾报警器就像是及时的信号灯，不容忽视。
然后，还有那种热感探测器。
它不是专门去“闻”的，而是专门去“看”的。
它通过感应温度变化来判断环境是否有火灾发生。
火一旦着起来，周围温度迅速升高，探测器感知到这种温度变化，立马报警！就像是你突然感觉到天气变得热得不行，想赶紧脱掉外套一样，系统也是一样，赶紧告诉你该溜了！这种探测器的反应速度可不慢，火灾发生的初期，它就能快速反应。
大家可能会问了，报警系统就只是这样简单地嗅嗅、瞅瞅就能报警了吗？当然不止！火灾自动报警系统除了能探测到烟雾和温度变化外，它还会通过一系列的动作去通知大家紧急情况。
你想啊，哪怕你的眼睛再好，看到火了，跑出去打电话报警，指不定都来不及了。
这个系统聪明的地方就在于，它能够在火灾刚刚发生时，就给你发出警报，通常这警报声响得那叫一个响亮，可能让整个楼层都能听见！现在很多地方的报警系统都和消防局联网，一旦有火警，消防人员能第一时间知道，迅速采取行动，争取时间控制火势。
说到消防人员，他们那时候可是超级忙的。
你看，火灾发生时，报警系统不仅仅是给你一个信号，它还可以直接通过火灾发生的地点，甚至是哪个区域的烟雾浓度过高、温度异常来精准定位，帮助消防队员迅速找到火源，减少不必要的时间浪费。
火灾自动报警系统
接收探测器信号
01
报警主机负责接收来自探测器的信号，并根据预设的报警阈值判断是 Nhomakorabea触发报警。
控制报警设备
02
报警主机通过控制报警设备（如警报器、显示屏等）向建筑物
内的人员发出火灾警报。
记录与传输数据
03
报警主机能够记录火灾探测的历史数据，并在必要时将这些数
据传输给消防部门或相关人员。
消防联动设备
自动喷水灭火系统
无线化技术
随着无线通信技术的不断发展，火灾自动报警系统将逐渐 实现无线化，降低布线成本和安装难度，提高系统的灵活 性和可扩展性。
智能化传感器
采用更智能的传感器技术，提高探测器的准确性和响应速 度，减少误报和漏报，为火灾防控提供更可靠的技术支持 。
多技术融合
将多种探测技术进行融合，如烟雾、温度、火焰等，提高 系统的综合探测能力，实现对火灾的全方位监测。
集中式火灾自动报警系统
将探测器和控制器集中在一起，通过总线或无 线通讯进行连接。
分散式火灾自动报警系统
每个探测器都配备独立的控制器，各控制器之 间通过通讯进行连接。
混合式火灾自动报警系统
结合集中式和分散式的特点，具有更高的可靠性和灵活性。
根据报警区域和保护半径分类
1 2
单区域火灾自动报警系统
只对一个区域进行保护，适用于小型场所或局部 区域。
多区域火灾自动报警系统
可以对多个区域进行保护，适用于大型场所或复 杂建筑。
3
集中控制式火灾自动报警系统
对多个区域进行集中控制和管理的系统，适用于 大规模场所或重要设施。
04 系统设计与安装
设计原则与依据
安全性原则
确保系统能够及时、准确地检测到火 灾，并采取相应的控制措施，保障人 员和财产安全。
火灾自动报警系统的原理与功能
感烟探测器通过监测空气中的烟雾浓 度来判断是否发生火灾。当烟雾颗粒 进入探测器内部，会散射光线或改变 电流，触发报警。
感温探测器
总结词
感温探测器主要用于检测环境温度的异常升高，常用于高温或火焰较大的场景 。
详细描述
感温探测器通过监测周围环境的温度变化来判断是否发生火灾。当温度超过预 设阈值时，会触发报警。
CHAPTER 05
功能与优势
早期发现火灾
探测火源
火灾自动报警系统配备高灵敏度的探测器，能够快速检测到火灾初期的烟雾和热量，及 时发出警报。
实时监控
系统可以全天候实时监控特定区域，一旦发现异常情况，立即启动报警程序。
ቤተ መጻሕፍቲ ባይዱ
及时报警
快速响应
一旦探测到火源，系统能在几秒内发出警报，迅速通知 相关人员。
多途径报警
复合探测器同时配备了感烟、感温和火焰探测器等多种传感 器，通过综合分析多种参数来判断是否发生火灾。这种探测 器适用于各种复杂环境和不同火灾类型。
CHAPTER 03
报警系统
区域报警系统
总结词
适用于较小区域或局部区域的火灾监测。
详细描述
区域报警系统通常由火灾探测器、区域报警器和声光报警装置组成。这种系统适用于较小区域或局部区域的火灾 监测，例如小型办公室、仓库等。当探测器检测到火灾时，区域报警器会发出警报，并通过声光报警装置提醒人 员及时疏散。
火灾自动报警系统
汇报人：可编辑 2024-01-07
contents
目录
• 火灾自动报警系统概述 • 火灾探测器 • 报警系统 • 灭火系统 • 功能与优势
CHAPTER 01
火灾自动报警系统概述
定义与特点
火灾自动报警系统 ppt课件
连线周围附近的火灾产生的物理和化学参量变化作 出响应的探测器。如红外光束探测器用来探测发射 设备与接收器之间的火情。
6
电消子防线 路
3、区域型火灾探测器:
近年来研究推出的吸气式感烟探测系统是利用 吸气扇通过空气取样管道和取样孔从保护区域提取 空气样品，空气样品通过一个高灵敏度的精确探测 器对其进行分析，对保护区域的火灾产生的物理和 化学参量变化作出响应的探测器。
13
电消子防线 路
电源
暗箱
开关元件
脉冲信号
发光二极管
. .
. .. .
. .
.
光学透镜
输出控制 放大电路
光敏二极管
遮光型光电感烟探测器
14
电消子防线 路
1、减光式光电感烟探测原理：
15
电消子防线 路
2、射光式光电感烟火灾探测原理：
16
电消子防线 路
（三）、感温式火灾探测器：
感温式火灾探测器是对警戒范围中火灾热量（温 度），即环境气流的异常高温或（和）升温速率作出 响应的探测器。
4
电消子防线 路
一、火灾探测器类型
火灾发生时，会产生出烟雾、高温、火光及可燃 性气体等理化现象，火灾探测器按其探测火灾不同 的理化现象而分为四大类：
5
电消子防线 路
按探测器结构:点型和线型
1、点型火灾探测器： 警戒范围为空间某一点周围，即对探测器所在位
置周围的火灾产生的物理和化学参量变化作出响应的 探测器。
＋
－
触点
气室
泄漏孔
感热外罩
波纹片
20
电消子防线 路
3、差定温式探测器：
火灾报警系统原理图
火灾报警系统原理图
火灾报警系统原理图如下所示：
[图]
图中1号元件为火灾探测器，它能够感知到火焰、烟雾或者异常的温度变化，并将信号发送给2号元件——控制模块。
控制模块接收到信号后，会发出警报信号。
3号元件为报警信号输出设备，如报警器或者警示灯，它能够将接收到的警报信号转化为可见或可听见的警报信号，以便提醒人们火灾的发生。
4号元件为报警联动设备，它可以与其他系统进行联动，如自动门控制系统、通风系统等。
当接收到警报信号后，它会触发相应的联动控制，以便采取适当的措施应对火灾。
火灾报警系统的工作原理是，当火灾发生时，火焰、烟雾或者温度的异常变化会被探测器所感知到，并将信号发送给控制模块。
控制模块接收到信号后，会判断是否为火灾信号，如果是则会触发报警信号输出设备的工作，同时也可以触发报警联动设备的工作。
这样，一旦火灾发生，系统就能及时报警并采取相应的应急措施，以尽可能减小火灾造成的损失。
火灾自动报警系统.PPT课件
.
20
感光火灾探测器： LOGO
物质燃烧时，在产生烟雾和放出热量的同时，也产生可见 或不可见的光辐射。感光式火灾探测器又称火焰探测器，它是 用于响应火灾的光特性。即扩散火焰燃烧的光照强度和火焰的 闪烁频率的一种火灾探测器。根据火焰的光特性，目前使用的 火焰探测器有两种：一种是对波长较短的光辐射敏感的紫外探 测器，另一种是对波长较长的光辐射敏感的红外探测器。感光 式火灾探测器宜安装在有瞬间产生爆炸的场所。如石油、炸药 等化工制造的生产存放场所等（如下图）。
.
6
火灾自动报警系统的基本要求： LOGO
在高层建筑和智能化建筑中设置火灾自动报警系统的目的，是要将火 灾消灭在萌芽状态，最大限度的减少火灾危害，满足高层建筑和智能 化建筑防火安全方面的性能要求。一旦发生火灾，火灾自动报警系统 应能及时探测、鉴别、判定火灾并启动通信系统自动对外报警，联动 控制配电、广播音响、电梯和自动消防设施，显示最佳疏导、营救方 案，自动关闭不必要的电力系统和办公系统，根据火灾发展状况分配 供水系统、启动防排烟设施，以及实现火警信息联网通信等。高层建 筑或智能化建筑火灾自动报警系统应该采用相关规范要求的系统设计 模式，并应具备以下几个方面的性能要求：
.
19
LOGO
感响应异常温度、温升速率和温差等参数的探测器。分为点布型和线 布型2类，点布型又称为定点型，有定温、差温和差定温复合式3种。 感温探测器亦分为高、中、低灵敏度3级即I、Ⅱ、Ⅲ级。对差温型探 测器，高灵敏度者应用于环境温度变化小或变化缓慢的稳定场所，中 灵敏度则允许有一定的变动，低灵敏度者可允许温度有较大的变化或 变化较快。如果温度变化很大或变化很快应选用定温型。对定温型探 测器：高灵敏度者用于环境温度正常的场合，中灵敏度允许环境温度 高些，低灵敏度者则允许环境温度更高些。但环境温度应比探测器的 温度阀值低20℃，否则应改用差温型。高灵敏度定温探测器的温度阀 值范围一般为54～62℃，中灵敏度一般为63～70℃，低灵敏度一般为 71～78℃，对差定温型探测器，其各灵敏度级的适用环境兼有定温及 差温型探测器相应级别的特点
火灾自动报警系统
04
火灾自动报警系统的维护与保养
定期检查
01
定期检查火灾自动报警系统的各个部件是否正常工作，包括探 测器、报警器、控制器等。
02
检查系统线路是否完好，是否有老化或损坏现象。
定期测试报警功能是否正常，确保在发生火灾时能够及时报警
03 。
清洁与保养
01
定期清洁火灾自动报警系统的部件，保持其良好的 工作状态。
工业区
工业区也是火灾自动报警系统的应用场景之一。工业区内的 工厂和企业众多，火灾风险较高，因此需要安装火灾自动报 警系统来保障人员安全和减少财产损失。
在工业区中，火灾自动报警系统通常包括多种专业探测器， 如防爆型探测器、防腐型探测器等，可以针对工业区内的特 殊环境进行火灾探测，并及时发出警报，通知人员疏散逃生 。
THANKS
感谢观看
05
火灾自动报警系统的未来发展
技术创新
智能传感器
利用物联网和人工智能技术，开发更智能、 更灵敏的火灾探测传感器，提高火灾预警的 准确性和及时性。
无线通信技术
利用5G、6G等新一代无线通信技术，实现火灾自 动报警系统的高速、稳定、可靠的数据传输。
多模态感知融合
结合视频监控、红外探测、烟雾探测等多种 感知手段，实现多模态数据融合，提高火灾 预警的全面性和准确性。
无线报警器
通过无线通讯技术，将火灾信息发送至相关部门或人员。
控制器
火灾报警控制器
接收探测器的信号，进行逻辑判断，确定是 否发生火灾。
消防联动控制器
在确认火灾后，控制消防设备如灭火器、消 防泵等启动。
远程控制器
通过有线或无线通讯技术，实现远程控制和 监控火灾自动报警系统。
其他组件
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专注
规范
说到做到
火灾自动报警系统组成
火灾自动报警系统由触发装置、火灾报警装置、火灾警报装置 、电源及其有其他辅助控制功能的联动装置组成。
接收、显示传 递火警信号
提供火灾报 警的条件
以声、光形 式警示现场 人员注意
触发 装置
火灾 报警 装置
电源
警报 装置
联动 装置
保证系统正 常的供电
联合外部 设备动作
专注
规范
说到做到
（二）火灾报警装置
（二）火灾报警装置：火灾报警控制器，火灾显示盘
是指在火灾自动报警系统中，用以接收、显示和传递火灾报警信号 ，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警 装置。火灾报警控制器就是其中最基本的一种。
专注
规范
说到做到
1、火灾报警控制器
在火灾自动报警系统中，火灾报警控制 器用以接收、显示和传递火灾报警信号，并 能发出控制信号和具有其他辅助功能。它担 负着为火灾探测器等外设提供稳定的工作电 源，监视外设及系统自身的工作状态，接受 、转换、处理火灾探测器输出的报警信号， 进行声光报警，指示报警的具体部位及时间 ，同时执行相应的辅助控制等诸多任务，是 火灾报警系统中的核心组成部分。 火灾报警控制器按照安装方式不一样可 以分为壁挂式、立柜式和琴台式三种。
当宁消防新员工技术部培训教材（一）
火灾自动报警系统基础知识
主讲人：技术部Jordan
专注 规范 说到做到
目录
火灾自动报警系统简介
火灾报警系统的组成
火灾报警设备型号及命名
专注
规范
说到做到
火灾自动报警系统简介
火灾自动报警系统是 在保护对象发生火灾的情 况下自动探测、显示发出 火灾警报的装置。它广泛 应用于现代化工厂、物资 仓库、高层建筑、计算中 心等建筑物内，对保证人 民的生命和财产安全起着 巨大作用。
利用着火时产生的烟雾探测火灾的传感器称 为感烟探测器。这是应用最为广泛的火灾探测器 ，分为离子感烟和光电感烟两种。 离子感烟探测器是根据烟雾能遮挡镅元素放 射出的α射线的原理制作的。 光电感烟探测器是火灾产生的烟雾遮挡可见 光或红外光从而发出电信号的一种探测器。感烟 探测器主要应用于低粉尘环境，如：电子计算机 房、通讯机房、宾馆、办公楼等，而不使用于湿 度大、有灰尘或水蒸气、风速大的场所，也不适 用于有腐蚀性气体和工艺过程中产生烟的场所。
专注
规范
说到做到
2、火灾显示盘
Hale Waihona Puke 火灾显示盘（又称复示盘或楼层显示器 ）用于接收火灾报警控制器发出的信号，显 示发出火警部位或区域，通常设置于经常有 人员存在或活动而没有设置火灾报警控制器 的现场区域。 火灾显示盘根据显示方式的不同可以分 为汉显式、数显式、图形显示型。
火灾显示盘
专注
规范
说到做到
（三）火灾警报装置
火焰探测器
专注
规范
说到做到
4、可燃气体探测器
可燃气体探测器是探测保护对象空间可 燃气体浓度大小的一种传感器。 这种探测器使用气敏元件制作的，本身 具有防爆性能，主要应用于液化石油气、城 市煤气、天然气、石油化工生产、油库等爆 炸危险场所。这种探测器能使空间可燃气体 含量在爆炸下限以下就发出信号报警，以便 事先采取有效的防火防爆措施，避免事故的 发生。
感温探测器
专注
规范
说到做到
3、火焰探测器
利用火焰发出的红外、紫外光探测火灾 的传感器称为火焰探测器。分为红外火焰探 测器和紫外火焰探测器。 红外火焰探测器一般用硫化铝、硫化镉 等制成的光导电池感应火灾放出的红外线， 从而发出电信号报警； 紫外火焰探测器是用紫外光敏电子管接 收火焰放出的紫外线，发出火灾报警信号。 这种探测器受环境影响小，对火焰反应快， 主要用于燃烧速度较快的油类和化学危险物 品的场所，不适用于阴燃火灾的探测。
光电感烟探测器
专注
规范
说到做到
2、感温探测器
利用着火时产生的温度探测火灾的传感 器称为感温探测器。分为差温、定温和差定 温三种。 差温探测器是在发生火灾时温升速率达 到一定值而报警； 定温探测器是利用低熔点合金达到一定 温度后而报警； 差定温探测器则是前两种的组合。感温 探测器宜适用于感烟探测器不能应用的湿度 大、有粉尘、和蒸气及正常情况下有少量烟 雾的场所，如发电机房、汽车库、吸烟室、 厨房、锅炉房等建筑物内。感温探测器不适 用于阴燃火灾的场所。
专注
规范
说到做到
（一）触发装置
（一）触发装置：火灾探测器，手动报警按钮 火灾探测器是火灾自动报警系统的重要组成部分，是整个系统 性能好坏的关键。手动报警按钮是手动方式产生火灾报警信号的器 件，也是火灾自动报警系统中不可缺少的组成部分之一。 火灾探测器的种类很多，按性能可分为感烟探测器、感温探测 器、火焰探测器和可燃气体探测器。
火灾警报装置是在火灾自动报警系统中 ，用以发出区别于环境声、光的火灾警报信 号的装置称为火灾警报装置。声光报警器就 是一种最基本的火灾警报装置，它以声、光 方式向报警区域发出火灾警报信号，以提醒 人们展开安全疏散、灭火救灾等行动。 火灾警报装置有：声光警报器，警铃等
专注
规范
说到做到
（四）电源
火灾自动报警系统属于消防用电设备，应设有主电源和直 流备用电源。其主电源应当采用消防电源，备用电源一般采用 蓄电池组。
专注
规范
说到做到
火灾探测器分类 感烟火灾探测器
离子感烟探测器 光电感烟探测器 定温探测器
感温火灾探测器 火灾探测器 感光火灾探测器
差温探测器 差定温探测器 紫外火焰探测器 红外火焰探测器 感温感烟探测器 感烟感光探测器 催化燃烧式 半导体式
专注 规范 说到做到
复合式火灾探测器 可燃气体探测器
1、感烟探测器
专注
规范
说到做到
5、手动报警按钮
手动报警按钮:手动报警按钮是火灾报警系 统中的一个设备类型，当人员发生火灾时在火 灾探测器没有探测到火灾的时候人员手动按下 手动报警按钮，报告火灾信号。正常情况下当 手动报警按钮报警时，火灾发生的几率比火灾 探测器要大的多，几乎没有误报的可能。因为 手动报警按钮的报警出发条件是必须人工按下 按钮启动。按下手动报警按钮的的时候过3-5秒 钟手动报警按钮上的火警确认灯会点亮，这个 状态灯表示火灾报警控制器已经收到火警信号 ，并且确认了现场位置。
专注
规范
说到做到
（五）联动装置
在火灾自动报警系统中，当接受到来自触发器件的火灾信号后，能 自动或手动启动相关消防设备并显示其工作状态的设备，称为消防联动 控制装置，火灾报警控制器与联动装置之间通过输出类型的模块来进行 连接，一般的联动控制装置有： 自动灭火系统 室内消火栓系统 防烟、排烟系统及空调通风系统 常开防火门、防火卷帘 非消防电源控制装置 电梯迫降控制装置 火灾应急广播的控制装置
