双螺杆挤压机工作原理

双螺杆挤压机工作原理
双螺杆挤压机是一种常用的加工设备，广泛应用于食品、医药、化工等行业。

其工作原理主要是通过两根旋转的螺杆将物料挤压、混合、加热、传输，实现物料的连续加工。

双螺杆挤压机由两根相互啮合的螺杆构成，螺杆之间的间隙称为螺槽。

当螺杆旋转时，物料被吸入螺槽中，随着螺杆的旋转，物料被挤压向前推进。

螺杆的旋转速度和螺槽的深度可以根据加工物料的特性进行调节，以实现不同的加工效果。

双螺杆挤压机在加工过程中还可以对物料进行加热。

通过在机器内部设置加热系统，可以对物料进行加热处理，提高加工效率，同时也可以消除一些物料中的微生物，确保产品的卫生安全。

双螺杆挤压机还可以实现物料的混合。

在挤压的过程中，物料会在螺杆的作用下不断被搅拌、混合，使得物料的成分更加均匀，提高产品的质量。

双螺杆挤压机通过传输带将加工好的物料从机器中输出，可以与其他设备进行连接，实现自动化生产线的生产。

这种连续加工的方式大大提高了生产效率，降低了人工成本，适用于大规模生产。

总的来说，双螺杆挤压机通过两根旋转的螺杆将物料挤压、混合、加热、传输，实现物料的连续加工。

其工作原理简单清晰，操作方
便，广泛应用于食品、医药、化工等行业，是一种高效的加工设备。

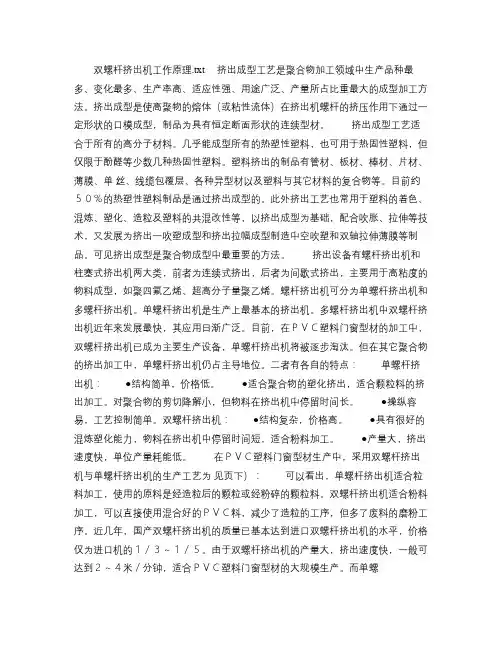

(完整版)双螺杆挤出机工作原理(精)
