数控铣床宏程序编程 经典
数控机床宏程序编程的技巧和实例
数控机床宏程序编程的技巧和实例第一篇：数控机床宏程序编程的技巧和实例论文：数控机床宏程序编程的技巧和实例2011年8月11日前言随着工业技术的飞速发展，产品形状越来越复杂，精度要求越来越高，产品更新换代越来越快，传统的设备已不能适应新要求。
现在我国的制造业中已广泛地应用了数控车床、数控铣床、加工中心机床、数控磨床等数控机床。
这些先进设备的加工过程都需要由程序来控制，需要由拥有高技能的人来操作。
要发挥数控机床的高精度、高效率和高柔性，就要求操作人员具有优秀的编程能力。
常用的编程方法有手工编程和计算机编程。
计算机编程的应用已非常广泛。
与手工编程比较，在复杂曲面和型腔零件编程时效率高、质量好。
因此，许多人认为手工编程已不再重要，特别是比较难的宏程序编程也不再需要。
只须了解一些基本的编程规则就可以了。
这样的想法并不能全面。
因为，计算机编程也有许多不足：1、程序数据量大，传输费时。
2、修改或调整刀具补偿需要重新后置输出。
3、打刀或其他原因造成的断点时，很难及时复位。
手工编程是基础能力，是数控机床操作编程人员必须掌握的一种编程方法。
手工编程能力是计算机编程的基础，是刀具轨迹设计，轨迹修改，以及进行后置处理设计的依据。
实践证明，手工编程能力强的人在计算机编程中才能速度快，程序质量高。
在程序中使用变量，通过对变量进行赋值及处理使程序具有特殊功能，这种有变量的程序叫宏程序。
宏程序是数控系统厂家面向客户提供的的二次开发工具，是数控机床编程的最高级手工方式。
合理有效的利用这个工具将极大地提升机床的加工能力。
作为一名从事数控车床、数控铣床、加工中心机床操作编程二十多年的技师，在平时的工作中，常常用宏程序来解决生产中的难题，因此对宏程序的编程使用积累了一些经验。
在传授指导徒弟和与同事探讨中，总结了许多学习编制宏程序应注意的要点。
有关宏编程的基础知识在许多书籍中讲过，我们在这里主要通过实例从编制技巧、要点上和大家讨论。
一、非圆曲面类的宏程序的编程技巧1、非圆曲面可以分为两类；（1）、方程曲面，是可以用方程描述其零件轮廓的曲面的。
G54数控宏程序教程(铣床篇)

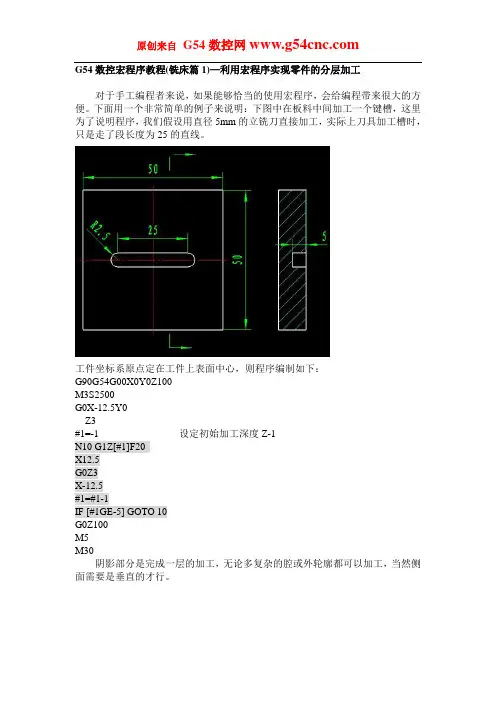

G54数控宏程序教程(铣床篇1)—利用宏程序实现零件的分层加工对于手工编程者来说，如果能够恰当的使用宏程序，会给编程带来很大的方便。
下面用一个非常简单的例子来说明：下图中在板料中间加工一个键槽，这里为了说明程序，我们假设用直径5mm的立铣刀直接加工，实际上刀具加工槽时，只是走了段长度为25的直线。
工件坐标系原点定在工件上表面中心，则程序编制如下：G90G54G00X0Y0Z100M3S2500G0X-12.5Y0Z3#1=-1 设定初始加工深度Z-1N10 G1Z[#1]F20X12.5G0Z3X-12.5#1=#1-1IF [#1GE-5] GOTO 10G0Z100M5M30阴影部分是完成一层的加工，无论多复杂的腔或外轮廓都可以加工，当然侧面需要是垂直的才行。
G54数控宏程序教程(铣床篇2)—外轮廓线数控宏程序加工实例在前面例子的基础上，我们用直径10mm的立铣刀加工一下图纸中的外轮廓。
为编程方便我们调用刀具半径补偿D01=5。
工件坐标系原点定在工件上表面中心，则程序编制如下：G90G54G00X0Y0Z100M3S2500G0X-40Y-40#1=-1 设定初始加工深度Z-1N10 G0Z[#1] 阴影部分完成轮廓在Z[#1]这个深度的加工G0G41X-21D01G1Y21F1000X21Y-21X-21G0G40Y-40#1=#1-1IF [#1GE-5] GOTO 10G0Z100M5M30G54数控宏程序教程(铣床篇3)—圆周孔加工宏程序实例如下图所示，在φ30圆周上均匀加工6个φ6小孔，假设深度为8mm工件坐标系原点定在工件上表面中心，则程序编制如下：G90G54G00X0Y0Z100M3S800#1=0N10 #2=15*COS[#1]#3=15*SIN[#1]G99G81X[#2]Y[#3]R5Z-8F80#1=#1+30IF [#1LT360] GOTO 10 或写成IF [#1LE330] GOTO 10G0G80Z100M5M30G54数控宏程序教程(铣床篇4)—铣床椭圆标准方程宏程序分层加工椭圆的基础知识及宏程序加工原理请参考下面链接程序：/program/macro/355.html/program/macro/356.html本宏程序示例中假设刀具沿着椭圆中心加工一个深度为5mm的椭圆槽，椭圆长半轴20mm，短半轴15mm。
数控铣宏程序【精选文档】
三。
变量#1～＃33在宏程序中储存数据，在程序中对其赋值。
赋值是将一个数据赋予一个变量。
例如＃1=0，表示＃1的值就是0，其中#1代表变量，＃是变量符号,0就是给变量#1赋的值。
例如G0 X0 Y0；＃1=100 ;＃1=50；G01 X100 F500 ;G0 X0 Y0;#2=50;G01 X#1 F500;G0 X0 Y0 ；G01 X[＃1+＃2]F500；四. 变量之间的运算变量之间可以进行加，减，乘,除函数等各种运算例如＃1=60;＃2=SIN＃1；运算顺序和一般数学上的定义相同例如＃1=#2+3＊SIN#4括号嵌套最里层的括号优先例如＃6=COS[［［#5+#4]＊＃3+#2］＊#1］比较难理解的一种情况＃1=10；典型例子＃1=0；＃2=1；N01 IF[#2 GT 100］ GOTO 02;#1= ＃1+＃2;#2= #2+#1；GOTO 01;N02 M30;3。
循环(WHILE语句)在WHILE后制定一个条件表达式,当指定条件满足时，则执行从DO到END之间的程序,否则，转到END后的程序段例如#2=10；＃3=20；WHILE[＃2 LT #3］DO01；#2=#2—1；END01；实例运用O2012（螺旋铣孔）＃1=50；圆孔直径#2=40；圆孔深度#3=30；刀具直径＃4=0;Z坐标设为自变量,赋值为0#17=1;Z坐标每次递增量＃5=[＃1—＃3］/2；刀具回转直径S1000 M3；G54 G90 G00 X0 Y0 Z30;G00 X#5Z［—#4+1];G01 Z-＃4 F200;WHILE[＃4 LT #2]DO01；＃4= #4+＃17；G03 I—#5 Z-＃4 F1000；END 01;G03 I-#5；G01 X[＃5—1]；G0 Z100；M30；O2013（群孔）＃1=40；最内圈孔圆心所在直径#2=30;每列孔间隔#3=12；孔的列数#4=10；空间隔＃5=6；每列孔个数S1000 M3；G54 G90 G00 X0 Y0 Z30G16;#6=1；WHILE［＃6 LE #3］DO 01；＃7=1；WHILE［＃7 LE #5］DO 02；#8= #1/2+［＃7-1]*＃4#9= ［#6—1］*#2；G98 G81 X#8 Y#9 Z—60 R3 F100；#7=＃7+1;END 02;＃6=＃6+1；END 01;G80 Z30；G15;M30；O2013(可变式深孔钻）#1=3；每次进给钱的缓冲高度＃2=20；第一次钻深＃3=0。
数控铣宏程序实例
第四章数控铣宏程序实例§4.1 椭圆加工（编程思路:以一小段直线代替曲线）例1 整椭圆轨迹线加工（假定加工深度为2mm)方法一:已知椭圆的参数方X=acosθ Y=bsinθ变量数学表达式设定θ= #1（0°～ 360°）那么 X= #2 = acos［#1］Y= #3= bsin［#1］程序O0001;S1000 M03;G90 G54 G00 Z100;G00 Xa Y0;G00 Z3;G01 Z-2 F100;#1=0;N99 #2=a*cos［#1］；#3=b*sin［#1］；G01 X#2 Y#3 F300;#1=#1+1;IF［#1LE360］GOTO99；GOO Z50；M30；例2 斜椭圆且椭心不在原点的轨迹线加工（假设加工深度为2mm ）椭圆心不在原点的参数方程X=a*C ＯS ［#1］+ MY=b*SIN ［#1］+ N变量数学表达式设定θ=#1; (0°～360°)那么X=#2=a*C ＯS ［#1］+ MY=#3=b*SIN ［#1］+ N因为此椭圆绕（M ,N ）旋转角度为A 可运用坐标旋转指令G68格式 G68 X - Y - R - X,Y ：旋转中心坐标; R: 旋转角度程序Ｏ0002;S1000 M03;G90 G54 G00 Z100;GOO X0 Y0;GOO Z3;G68 XM YN R45;#1=0;N99 #2=a*COS ［#1］+M;#3=b*SIN ［#1］+N;GO1 X#2 Y#3 F300;G01 Z-2 F100;#1=#1+1;IF［#1LE360］GOTO99;G69 GOO Z100;M30;例3:椭圆轮廓加工（深度2mm）采用椭圆的等距加工方法使椭圆的长半轴和短半轴同时减少一个行距的方法直到短半轴小于刀具的半径R根据椭圆的参数方程可设变量表达式θ=#1(0°～360°)a=#2b=#3(b-R～R)X=#2*COS［#1］=#4Y=#3*SIN［#1］=#5程序Ｏ0003;S1000 M03;G90 G54 G00 Z100;G00 XO YO;GOO Z3;G01 Z-2 F100;#2=a-R;#3=b-R;N99 #1=0;#4=#2*COS ［#1］;#5=#3*SIN ［#1］;G01 X#4 Y#5 F300;#1=#1+1；IF ［#1LE360］GOTO99;#2=#2-R;#3=#3-R;IF ［#3LER ］GOTO99;GOO Z100;M30;例4 非整椭圆轨迹线加工；（加工深度2mm ）已知椭圆的长半轴a 短半轴为b 且与X 轴正向夹角为A 1,A 2。
数控铣床宏程序

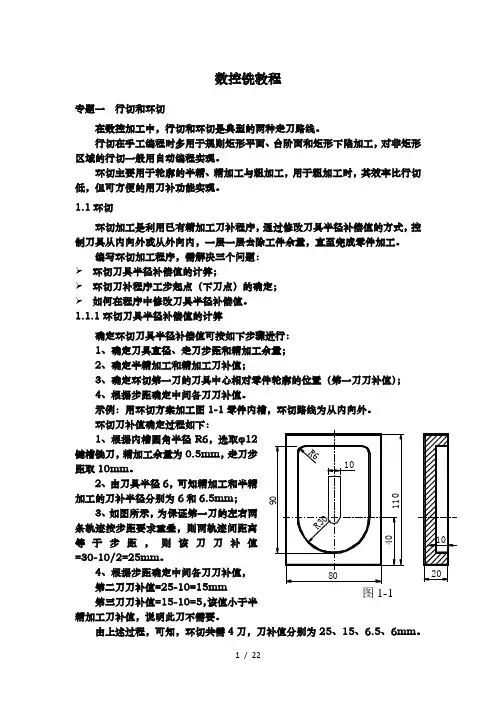

数控铣教程专题一行切和环切在数控加工中，行切和环切是典型的两种走刀路线。
行切在手工编程时多用于规则矩形平面、台阶面和矩形下陷加工，对非矩形区域的行切一般用自动编程实现。
环切主要用于轮廓的半精、精加工与粗加工，用于粗加工时，其效率比行切低，但可方便的用刀补功能实现。
1.1环切环切加工是利用已有精加工刀补程序，通过修改刀具半径补偿值的方式，控制刀具从内向外或从外向内，一层一层去除工件余量，直至完成零件加工。
编写环切加工程序，需解决三个问题：➢环切刀具半径补偿值的计算；➢环切刀补程序工步起点（下刀点）的确定；➢如何在程序中修改刀具半径补偿值。
1.1.1环切刀具半径补偿值的计算确定环切刀具半径补偿值可按如下步骤进行：1、确定刀具直径、走刀步距和精加工余量；2、确定半精加工和精加工刀补值；3、确定环切第一刀的刀具中心相对零件轮廓的位置（第一刀刀补值）；41、根据内槽圆角半径键槽铣刀，精加工余量为距取10mm。
2、由刀具半径6，加工的刀补半径分别为6和3、如图所示，等于步距，则该=30-10/2=25mm。
4第二刀刀补值第三刀刀补值=15-10=5精加工刀补值，说明此刀不需要。
由上述过程，可知，环切共需4刀，刀补值分别为25、15、6.5、6mm。
1.1.2环切刀补程序工步起点（下刀点）的确定对于封闭轮廓的刀补加工程序来说，一般选择轮廓上凸出的角作为切削起点，对内轮廓，如没有这样的点，也可以选取圆弧与直线的相切点，以避免在轮廓上留下接刀痕。
在确定切削起点后，再在该点附近确定一个合适的点，来完成刀补的建立与撤消，这个专用于刀补建立与撤消的点就是刀补程序的工步起点，一般情况下也是刀补程序的下刀点。
一般而言，当选择轮廓上凸出的角作为切削起点时，刀补程序的下刀点应在该角的角平分线上（45°方向），当选取圆弧与直线的相切点或某水平/垂直直线上的点作为切削起点时，刀补程序的下刀点与切削起点的连线应与直线部分垂直。
数控铣加工中FANUC-A类宏指令编程

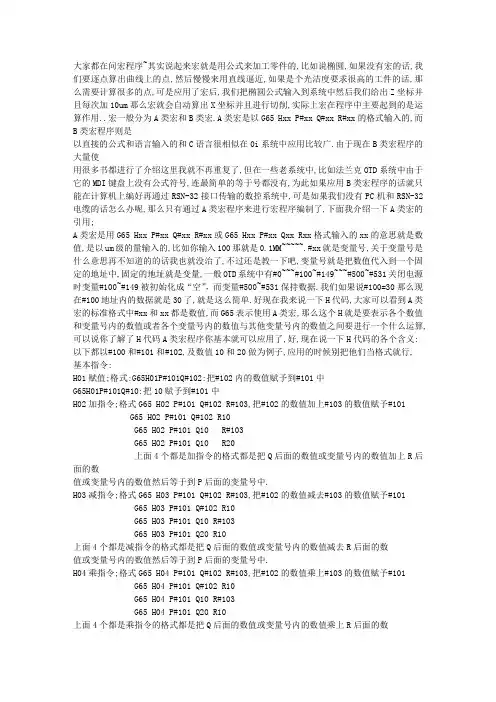

大家都在问宏程序~其实说起来宏就是用公式来加工零件的,比如说椭圆,如果没有宏的话,我们要逐点算出曲线上的点,然后慢慢来用直线逼近,如果是个光洁度要求很高的工件的话,那么需要计算很多的点,可是应用了宏后,我们把椭圆公式输入到系统中然后我们给出Z坐标并且每次加10um那么宏就会自动算出X坐标并且进行切削,实际上宏在程序中主要起到的是运算作用..宏一般分为A类宏和B类宏.A类宏是以G65 Hxx P#xx Q#xx R#xx的格式输入的,而B类宏程序则是以直接的公式和语言输入的和C语言很相似在0i系统中应用比较广.由于现在B类宏程序的大量使用很多书都进行了介绍这里我就不再重复了,但在一些老系统中,比如法兰克OTD系统中由于它的MDI键盘上没有公式符号,连最简单的等于号都没有,为此如果应用B类宏程序的话就只能在计算机上编好再通过RSN-32接口传输的数控系统中,可是如果我们没有PC机和RSN-32电缆的话怎么办呢,那么只有通过A类宏程序来进行宏程序编制了,下面我介绍一下A类宏的引用;A类宏是用G65 Hxx P#xx Q#xx R#xx或G65 Hxx P#xx Qxx Rxx格式输入的xx的意思就是数值,是以um级的量输入的,比如你输入100那就是0.1MM~~~~~.#xx就是变量号,关于变量号是什么意思再不知道的的话我也就没治了,不过还是教一下吧,变量号就是把数值代入到一个固定的地址中,固定的地址就是变量,一般OTD系统中有#0~~~#100~#149~~~#500~#531关闭电源时变量#100~#149被初始化成“空”，而变量#500~#531保持数据.我们如果说#100=30那么现在#100地址内的数据就是30了,就是这么简单.好现在我来说一下H代码,大家可以看到A类宏的标准格式中#xx和xx都是数值,而G65表示使用A类宏,那么这个H就是要表示各个数值和变量号内的数值或者各个变量号内的数值与其他变量号内的数值之间要进行一个什么运算,可以说你了解了H代码A类宏程序你基本就可以应用了,好,现在说一下H代码的各个含义: 以下都以#100和#101和#102,及数值10和20做为例子,应用的时候别把他们当格式就行, 基本指令:H01赋值;格式:G65H01P#101Q#102:把#102内的数值赋予到#101中G65H01P#101Q#10:把10赋予到#101中H02加指令;格式G65 H02 P#101 Q#102 R#103,把#102的数值加上#103的数值赋予#101G65 H02 P#101 Q#102 R10G65 H02 P#101 Q10 R#103G65 H02 P#101 Q10 R20上面4个都是加指令的格式都是把Q后面的数值或变量号内的数值加上R后面的数值或变量号内的数值然后等于到P后面的变量号中.H03减指令;格式G65 H03 P#101 Q#102 R#103,把#102的数值减去#103的数值赋予#101G65 H03 P#101 Q#102 R10G65 H03 P#101 Q10 R#103G65 H03 P#101 Q20 R10上面4个都是减指令的格式都是把Q后面的数值或变量号内的数值减去R后面的数值或变量号内的数值然后等于到P后面的变量号中.H04乘指令;格式G65 H04 P#101 Q#102 R#103,把#102的数值乘上#103的数值赋予#101G65 H04 P#101 Q#102 R10G65 H04 P#101 Q10 R#103G65 H04 P#101 Q20 R10上面4个都是乘指令的格式都是把Q后面的数值或变量号内的数值乘上R后面的数值或变量号内的数值然后等于到P后面的变量号中.H05除指令;格式G65 H05P#101 Q#102 R#103,把#102的数值除以#103的数值赋予#101G65 H05 P#101 Q#102 R10G65 H05 P#101 Q10 R#103G65 H05 P#101 Q20 R10上面4个都是除指令格式都是把Q后面的数值或变量号内的数值除以R后面的数值或变量号内的数值然后等于到P后面的变量号中.(余数不存,除数如果为0的话会出现112报警)三角函数指令:H31 SIN正玄函数指令:格式G65 H31 P#101 Q#102 R#103;含义Q后面的#102是三角形的斜边R后面的#103内的是角度.结果是#101=#102*SIN#103,也就是说可以直接用这个求出三角形的另一条边长.和以前的指令一样Q和R后面也可以直接写数值.H32 COS余玄函数指令:格式G65 H32 #101 Q#102 R#103;含义Q后面的#102是三角形的斜边R后面的#103内存的是角度.结果是#101=#102*COS#103,也就是说可以直接用这个求出三角形的另一条边长.和以前的指令一样Q和R后面也可以直接写数值.H33和H34本来应该是TAN 和ATAN的可是经过我使用得数并不准确,希望有知道的人能够告诉我是为什么?开平方根指令:H21;格式G65 H21 P#101 Q#102 ;意思是把#102内的数值开了平方根然后存到#101中(这个指令是非常重要的果在车椭圆的时候没有开平方跟的指令是没可能用宏做到的.无条件转移指令:H80;格式:G65 H80 P10 ;直接跳到第10程序段有条件转移指令:H81 H82 H83 H84 H85 H86 ,分别是等于就转的H81;不等于就转的H82;小于就转的H83;大于就转的H84;小于等转的H85;大于等于就转的H86;格式:G65 H8x P10 Q#101 R#102;将#101内的数值和#102内的数值相比较,按上面的H8x的码带入H8x中去,如果条件符合就跳到第10程序段,如果不符合就继续执行下面的程序段.。
数控铣宏程序
%200 G91G01Z-1F200 G90G41G00X10Y5D0 1 G01Y10 G01Y30 X20 G03X30Y20R10 G01Y10 X5 G40G01X0Y0 M99
Y 30 2 10
－ 30 － 10
10
－ 10 3
－ 30
R10 1
30 X 4
宏变量分层铣削
%300 G90G54G00Z5 0 M03S800 G01X0Y0F200 Z5 M98P200 G24X0 M98P200 G24Y0 M98P200 G25X0 M98P200 G25Y0 G00Z50 M05 M30
…
ELSE
…
ENDIF 格式(ii)：IF条件表达式
…
ENDIF 5循环语句WHILE，ENDW 格式：WIIILE条件表达式
…
ENDW 条件判别语句的使用参见宏程序编程举例。 循环语句的使用参见宏程序编程举例。
二、宏程序编制举例 例1：Z向分层铣削
普通子程序 %300 G54G00Z50 M03S800 G01X0Y0F200 Z5 G01Z0F180 M98P200L3 G24X0 G01Z0 M98P200L3 G24Y0 G01Z0 M98P200L3 G25X0 G01Z0 M98P200L3 G25Y0 G01Z0 G00Z50 M05 M30
G00Z50 M03S3000
G00X50Y0Z5 G01 Z-1 F300 #0=50 #1=30 #2=0 WHILE #2 LT 2*PI #4=#0*COS#2 #5=#1*SIN#2 G01 X[#4] Y[#5] #2=#2+0.1 ENDW G00Z50 G0X0Y0 M05 M30
主程序： %100 G54G90G17G21 G00Z50 M03S3000
(数控CNC宏程吧)宏程序编程实例与技巧方法
5、 循环语句WHILE，ENDW
格式：WHILE 条件表达式 … ENDW
6、 宏程序/子程序调用的参数传递规则
G 代码在调用宏(子程序或固定循环 ，下同)时，系统会将当前程序段各 字段(A~Z共26个字段，如果没有定 义则为零)的内容拷贝到宏执行时的 局部变量#0 ~ #25，同时拷贝调用宏 时当前通道九个轴（轴0~轴8）的绝 对位置(机床绝对坐标)到宏执行时的 局部变量#30 ~ #38。
变量号 变量类型
功能
#0 空变量该变 没有任何值能赋给该变量 量总是空，
#1— 局部变量 —#33
局部变量只能用在宏程序中存储 数据，例如运算结果。当断电时 局部变量被初始化为空，调用宏 程序时自变量对局部变量赋值。
变量号 变量类型
功能
#100— #199
#500— #999
公共变量
公共变量在不同的宏程序中的 意义相同当断电时变量#100 #199初始化为空变量
二、 数控铣床用户宏程序编程
%1000；长半轴、短半轴分别为40、30的椭圆 G92 X0 Y0 Z30 M03 S800 G00 X45 Y-15 M08；快速定位至A点 Z3 G01 Z-5 F100 #2=0；给角度赋0初值 WHILE #2 LE 360；当角度≤360度时，执行循环体内容 #11=40*COS[#2*PI/180]；用椭圆的标准参数方程求动点M的X坐标值 #12=30*SIN[#2*PI/180]；用椭圆的标准参数方程求动点M的Y坐标值 G42 G64 G01 X[#11] Y[#12] D01；用直线插补指令加工至M点，即用 直线段逼近椭圆 #2=#2+1；角度的递增步长取1度 ENDW G40 G01 X45 Y15；切出椭圆至C点 Z3 M09 G00 Z30 X0 Y0 M05 M30
数控铣床宏程序
数控铣教程专题一行切和环切在数控加工中，行切和环切是典型的两种走刀路线。
行切在手工编程时多用于规则矩形平面、台阶面和矩形下陷加工，对非矩形区域的行切一般用自动编程实现。
环切主要用于轮廓的半精、精加工及粗加工，用于粗加工时，其效率比行切低，但可方便的用刀补功能实现。
1.1环切环切加工是利用已有精加工刀补程序，通过修改刀具半径补偿值的方式，控制刀具从内向外或从外向内，一层一层去除工件余量，直至完成零件加工。
编写环切加工程序，需解决三个问题：环切刀具半径补偿值的计算；环切刀补程序工步起点（下刀点）的确定；如何在程序中修改刀具半径补偿值。
1.1.1环切刀具半径补偿值的计算确定环切刀具半径补偿值可按如下步骤进行：1、确定刀具直径、走刀步距和精加工余量；2、确定半精加工和精加工刀补值；3、确定环切第一刀的刀具中心相对零件轮廓的位置（第一刀刀补值）；41、根据内槽圆角半径键槽铣刀，精加工余量为距取10mm。
2、由刀具半径6加工的刀补半径分别为6和3、如图所示，等于步距，则该刀刀补值4第二刀刀补值第三刀刀补值=15-10=5刀补值分别为25、15、6.5、6mm。
1.1.2环切刀补程序工步起点（下刀点）的确定对于封闭轮廓的刀补加工程序来说，一般选择轮廓上凸出的角作为切削起点，对内轮廓，如没有这样的点，也可以选取圆弧与直线的相切点，以避免在轮廓上留下接刀痕。
在确定切削起点后，再在该点附近确定一个合适的点，来完成刀补的建立与撤消，这个专用于刀补建立与撤消的点就是刀补程序的工步起点，一般情况下也是刀补程序的下刀点。
一般而言，当选择轮廓上凸出的角作为切削起点时，刀补程序的下刀点应在该角的角平分线上（45°方向），当选取圆弧与直线的相切点或某水平/垂直直线上的点作为切削起点时，刀补程序的下刀点与切削起点的连线应与直线部分垂直。
在一般的刀补程序中，为缩短空刀距离，下刀点与切削起点的距离比刀具半径略大一点，下刀时刀具与工件不发生干涉即可。
华中数控铣床宏程序实例
G18G01X[#2]Z[#3]
#5=#2
WHILE#5GE2
G17G01X[#5]
#6=0
WHILE#6LT360
#7=#5*COS[#6*PI/180]
#8=#4*SIN[#6*PI/180]
G01X[#7]Y[#8]
#6=#6+1ENDW
#5=#5+5
ENDW
G54G00X0Y0Z50
M3S1500
Z3
G01Z0F250
#1=90
WHILE#1GE0
#2=30*COS[#1*PI/180]
#3=30*SIN[#1*PI/180]-30
G18G01X[#2]Z[#3]
#4=#2
WHILE#4LT43
G17X[#4]
G02I[-#4]
#4=#4+5
ENDW
G01X[-#2]
Z5
G01Z0F250
#1=180
WHILE#1LT270
#2=30*COS[#1*PI/180]
#3=30*SIN[#1*PI/180]
G18G01X[#2]Z[#3]
#4=#2
WHILE#4GE0
G17G01X[#4]
G02I[-#4]
#4=#4-5
ENDW
G01X[#2]
#1=#1+1
ENDW
G00Z50
M30
(精铣)
G54G00X0Y0Z50
M03S1500
Z5
G01Z0F250
#1=180
WHILE#1LT270
#2=30*COS[#1*PI/180]
#3=30*SIN[#1*PI/180]
数控铣宏程序实例之欧阳美创编
第四章数控铣宏程序实例§4.1 椭圆加工（编程思路:以一小段直线代替曲线）例1 整椭圆轨迹线加工（假定加工深度为2mm)方法一:已知椭圆的参数方X=acosθY=bsinθ变量数学表达式设定θ= #1（0°～ 360°）那么 X= #2=acos［#1］Y= #3= bsin［#1］程序O0001;S1000M03;G90 G54G00Z100;G00 Xa Y0;G00Z3;G01Z-2F100;#1=0;N99 #2=a*cos［#1］；#3=b*sin［#1］；G01X#2Y#3F300;#1=#1+1;IF［#1LE360］GOTO99；GOOZ50；M30；例2 斜椭圆且椭心不在原点的轨迹线加工（假设加工深度为2mm）椭圆心不在原点的参数方程X=a*CＯS［#1］+ MY=b*SIN［#1］+ N变量数学表达式设定θ=#1; (0°～360°)那么X=#2=a*CＯS［#1］+ MY=#3=b*SIN［#1］+ N因为此椭圆绕（M ,N）旋转角度为A 可运用坐标旋转指令G68 格式 G68 X-Y- R-X,Y：旋转中心坐标; R: 旋转角度程序Ｏ0002;S1000M03;G90G54G00Z100;GOO X0 Y0;GOOZ3;G68 XM YN R45;#1=0;N99 #2=a*COS［#1］+M;#3=b*SIN［#1］+N;GO1X#2Y#3F300;G01Z-2F100;#1=#1+1;IF［#1LE360］GOTO99;G69GOOZ100;M30;例3:椭圆轮廓加工（深度2mm）采用椭圆的等距加工方法使椭圆的长半轴和短半轴同时减少一个行距的方法直到短半轴小于刀具的半径R根据椭圆的参数方程可设变量表达式θ=#1(0°～360°)a=#2b=#3(b-R～R)X=#2*COS［#1］=#4Y=#3*SIN［#1］=#5程序Ｏ0003;S1000M03;G90G54G00Z100;G00 XO YO;GOO Z3;G01Z-2F100;#2=a-R;#3=b-R;N99 #1=0;#4=#2*COS［#1］;#5=#3*SIN［#1］;G01 X#4 Y#5 F300;#1=#1+1；IF［#1LE360］GOTO99;#2=#2-R;#3=#3-R;IF［#3LER］GOTO99;GOOZ100;M30;例4 非整椭圆轨迹线加工；（加工深度2mm）已知椭圆的长半轴a 短半轴为b 且与X轴正向夹角为A1,A2。
有宏指令的数控铣床编程实例(附：普通指令程序)
16. M5
17. G258RPL=0
18. G0Y220
19. M30
L467.SPF
1. G0X43.96Y116.302
2. G0Z5
3. G1Z-8F500
15. G0Z5
16. RET
程序编制说明：此程序经多次改动后形成，用刀具中心编程，加工如图零件的四个圆形坑和倒圆角。该程序已在XK714G铣床上运行通过，机床使用西门子802C系统。在主程序第5句，将编程坐标旋转了45度，这是因为最初，我们对西门子的系统不熟悉，系统总是因数据不准而报警。（系统要求数据用去尾法保留3位小数，如果用四舍五入，系统就报警。）请机床销售商的技术人员来帮助。他们认为我们装夹零件的方法使加工部位的方向和机床坐标的方向间有角度，这不利于系统计算，易发生因计算误差而产生的系统报警，为此在进行加工前，先将零件的编程坐标旋转一个角度，然后调用子程序进行加工。以后程序虽然经过多次变动，但这一点一直没有变，我们认为这一点似乎没有必要，以后有机会可以考虑改变 GOTOB MA1
10. MA2: G258RPL=R1
11. L568
12. R1=R1-90
13. IF R1<45 GOTOF MA3
14. GOTOB MA2
3. G01Z-8F500
4. G1Z-9.98F100
5. G1X-46.002Y113.750
6. G2X-17.978Y83.715CR=22
7. G3X-19.740Y71.743CR=20
8. G1X0Y74.953
14. G1X0Y123.5
15. G1Y113.5F100
数控铣床宏程序 5个例子改
三、计算题1、如图工件原点在工件上表面圆心，设平底立铣刀直径φ10，由下而上周铣孔口倒圆角，试编写的宏程序部分。
G00 X0 Y0 Z10 起刀点定位在Z10Z–8G01 X15 F1000 加上刀具半径5，就是X20.半径补偿功能没有使用。
#1=0；（自变量初始化，#1为X、Z变化量，因为是45°，所以X、Z变化量相等）N10 G1 X[15+#1] Z[–8+#1]；（X从右边开始，Z从下面开始）G17 G03 I–[15+#1]；（铣整圆，J0省略，起点和终点Y0不变）#1=#1+0.1；（设步进距为0.1，自变量递增0.1，）IF [#1 LE 8.5 ]GOTO 10；（8.5过头一点，防止未切完，留有毛刺）Z10；M99；2、如图工件原点在工件上表面圆心，设平底立铣刀直径φ8，由下而上周铣倒圆角，试编写倒圆角的宏程序部分。
椭圆有长半轴、短半轴。
圆只有半径。
椭圆参数方程：a=b,是一个圆。
)sin()cos(tbytax⨯=⨯=tabxy立铣刀直径φ8，由下而上周铣倒圆角初始化，G00 X30 Y0 Z10；从右面下来Z -5；G01 X24 F300；从右面靠上工件。
#3=0；角度α赋初值，以角度作为自变量N10 #1=5*COS[#3]；X值计算COS[0]=1，COS[90]=0#2=5*SIN[#3]；Z值计算SIN[0]=0，SIN[90]=1G01 X[19+#1] Z[#2-5] F1000；刀具移动一个偏移量G17 G3 I-[19+#1]；XY平面加工整圆，起点、终点不变，J0省略。
#3=#3+1；设角度步进距为1°ºIF [#3 LE 90] GOTO 10；（第一象限，条件为圆的四分之一）Z10；M99；3、如图工件原点在工件上表面，设加工深度为5mm，试用变量编程编写该曲线轮廓A的宏程序部分。
渐开线函数为sin(t))*t-*(sin(t)y，t的取值范围是[0，3.14159]。
数控铣宏程序编程100例
数控铣宏程序编程100例数控铣宏程序编程是数控铣床操作中的重要环节，它可以大大提高生产效率和产品质量。
下面将介绍100个常见的数控铣宏程序编程实例。
1. G90 G54 G0 X0 Y0：将坐标系设置为绝对坐标系，将刀具移动到原点位置。
2. G91 G0 X10 Y10：将坐标系设置为相对坐标系，将刀具移动到当前位置的X轴正方向10mm，Y轴正方向10mm的位置。
3. G92 X0 Y0：将当前位置设置为坐标系原点。
4. G94：将进给速度设置为每分钟进给。
5. G95：将进给速度设置为每转进给。
6. G96 S1000：将主轴转速设置为1000转/分钟。
7. G97：将主轴转速设置为每分钟转速。
8. G98：将主轴转速设置为每转转速。
9. G99：将主轴转速设置为每进给转速。
10. G40：取消刀具半径补偿。
11. G41 D1：启用刀具半径补偿，刀具半径为1mm。
12. G42 D2：启用刀具半径补偿，刀具半径为2mm。
13. G43 H1：启用刀具长度补偿，刀具长度为1mm。
14. G44 H2：启用刀具长度补偿，刀具长度为2mm。
15. G45 H3：启用刀具长度补偿，刀具长度为3mm。
16. G46 H4：启用刀具长度补偿，刀具长度为4mm。
17. G47 H5：启用刀具长度补偿，刀具长度为5mm。
18. G48：取消刀具长度补偿。
19. G49：取消刀具半径和长度补偿。
20. G50 S2000：将主轴转速设置为2000转/分钟。
21. G51：取消坐标系旋转。
22. G52 X10 Y10：将坐标系旋转10度。
23. G53：取消工件坐标系。
24. G54：将工件坐标系设置为1号坐标系。
25. G55：将工件坐标系设置为2号坐标系。
26. G56：将工件坐标系设置为3号坐标系。
27. G57：将工件坐标系设置为4号坐标系。
28. G58：将工件坐标系设置为5号坐标系。
29. G59：将工件坐标系设置为6号坐标系。
