实验四 单相变压器的空载
实验四单相变压器的空载、短路和负载特性一、实验目的1、通过空载和短路实验，测定变压器的变比和参数2、通过负载实验，测取变压器的工作特性二、实验项目1、测变比K2、空载实验测取空载特性： I0=f（U0），P=f(U),cosφ=f（U）。
3、短路实验测取短路特性：Pk 、Uk、cosφk=f（Ik）。
4、负载实验（1）纯电阻负载外特性（2）电感负载外特性三、实验设备与仪器单相变压器、调压器、电气仪表、双刀开关、电阻器、电抗器。
四、实验说明（一）测变比k1、实验接线如图1-1所示。
电源开关K1、、调压器T1接至变压器T低压绕组。
变压器T高压绕组开路。
2、闭合电源开关K1。
调节变压器T低压绕组外施电压，使U︾05 UN。
3、对应于不同的外施电压U1，测量T低压绕组侧电压Uax及高压绕组外施电压UAX.。
共取数据3组，记录于表1-1中。
图中 T1——三相调压器 T——三相变压器图1-1 测变比接线图表1-1 测定单相变压器变比（二）空载实验1、实验接线图，如图1-22、实验步骤闭合开关K 1，调节调压器T 1，使变压器T 低压侧外施电压至1.2U N 。
逐次降低外施电压，每次测量空载电压U 0、空载电流I 0、空载损耗P 0，共取数据6组（包括U 0=U N 点，在该点附近测点应较密），记录于表1-2中。
图1-2 空载实验接线图（三）短路实验1、实验接线图，如图1-3图1-3短路实验接线图2实验步骤①闭合开关K ，接通电源。
逐渐增大外施电压，使短路电流升至1.1I N 。
②在（1.1~0.5）I N 范围内，测量短路功率P K ，短路电流I K ，短路电压U K 。
③共取数据5组（包括I K =I N ），记录于表1-3中。
（四）负载实验1、实验接线图，如图1-42、实验步骤（1）纯电阻负载实验（cos φ2=1）①变压器T 二次侧经开关K 2接可变电阻器R L （灯箱或变阻器）。
将负载电阻调至最大值。
变压器的变比极性及接线组别试验分析
变压器的变比极性及接线组别试验分析变压器是电力系统中常用的电力装置，用于变换电压和电流。
变压器的变比、极性和接线组别试验是对变压器性能的测试和分析，下面将对这三个试验进行详细分析。
1.变比试验：变比试验是测试变压器的变比关系是否符合设计要求的试验。
测试时，将一侧绕组接入电源，另一侧绕组作为输出端测量输出电压。
通过改变输入电压，测量在不同电压下的输出电压，计算变比大小。
变比试验的目的是检验变压器的绕组匝数及绝缘是否符合设计要求，是否有短路匝、缺匝等故障。
如果变比试验测得的变比值与设计要求的变比值相差较大，可以排查以下故障：1)绕组接线错误，导致测得的变比值错误；2)绕组绝缘故障，例如绕组间短路、绕组内接触不良等；3)铁芯变形导致磁通漏磁，使变比值偏离设计值。
2.极性试验：极性试验是用于测试变压器绕组的极性关系。
变压器的极性关系是指当输入相电压与输出相电压相差180°时，输入相电流是否与输出相电流相差180°。
测试方法是在输入侧接入电源，在输出侧接入额定负载，测量输入输出两端的相电压和相电流，通过波形比较确定极性关系。
极性试验的目的是检验变压器的绕组连接是否正确，是否存在相序接错、极性接错等错误。
如果极性试验测得的极性关系与设计要求的相反，可以排查以下故障：1)输入输出绕组接线错误，例如相序接错、极性接错等；2)变压器绕组的绝缘损坏，导致短路或缺陷。
3.接线组别试验：接线组别试验是测试变压器的连接组别是否符合设计要求的试验。
不同接线组别可以实现变压器的不同工作方式和变压比。
测试方法是接通一侧绕组，通过改变另一侧的接线方式，测量输出电压和输入电流，通过比较得出接线组别。
接线组别试验的目的是检验变压器的连接方式是否正确，是否符合设计要求。
如果接线组别试验测得的接线方式与设计要求的不一致，可以排查以下故障：1)绕组接线错误，例如绕组内部接头错误，接线端子接错等；2)电源接触器或开关故障，导致接线方式无法切换。

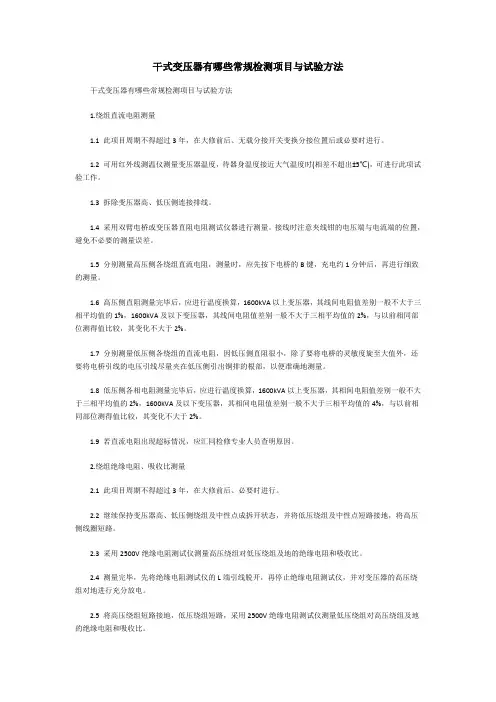

干式变压器有哪些常规检测项目与试验方法
干式变压器有哪些常规检测项目与试验方法干式变压器有哪些常规检测项目与试验方法1.绕组直流电阻测量1.1 此项目周期不得超过3年，在大修前后、无载分接开关变换分接位置后或必要时进行。
1.2 可用红外线测温仪测量变压器温度，待器身温度接近大气温度时(相差不超出±5℃)，可进行此项试验工作。
1.3 拆除变压器高、低压侧连接排线。
1.4 采用双臂电桥或变压器直阻电阻测试仪器进行测量。
接线时注意夹线钳的电压端与电流端的位置，避免不必要的测量误差。
1.5 分别测量高压侧各绕组直流电阻，测量时，应先按下电桥的B键，充电约1分钟后，再进行细致的测量。
1.6 高压侧直阻测量完毕后，应进行温度换算，1600kVA以上变压器，其线间电阻值差别一般不大于三相平均值的1%，1600kVA及以下变压器，其线间电阻值差别一般不大于三相平均值的2%，与以前相同部位测得值比较，其变化不大于2%。
1.7 分别测量低压侧各绕组的直流电阻，因低压侧直阻很小，除了要将电桥的灵敏度旋至大值外，还要将电桥引线的电压引线尽量夹在低压侧引出铜排的根部，以便准确地测量。
1.8 低压侧各相电阻测量完毕后，应进行温度换算，1600kVA以上变压器，其相间电阻值差别一般不大于三相平均值的2%，1600kVA及以下变压器，其相间电阻值差别一般不大于三相平均值的4%，与以前相同部位测得值比较，其变化不大于2%。
1.9 若直流电阻出现超标情况，应汇同检修专业人员查明原因。
2.绕组绝缘电阻、吸收比测量2.1 此项目周期不得超过3年，在大修前后、必要时进行。
2.2 继续保持变压器高、低压侧绕组及中性点成拆开状态，并将低压绕组及中性点短路接地，将高压侧线圈短路。
2.3 采用2500V绝缘电阻测试仪测量高压绕组对低压绕组及地的绝缘电阻和吸收比。
2.4 测量完毕，先将绝缘电阻测试仪的L端引线脱开，再停止绝缘电阻测试仪，并对变压器的高压绕组对地进行充分放电。
2.5 将高压绕组短路接地，低压绕组短路，采用2500V绝缘电阻测试仪测量低压绕组对高压绕组及地的绝缘电阻和吸收比。
变压器套管不解体极性、变比测试新方法刍议
0引言目前，变压器套管电流互感器（以下简称套管TA ）极性、变比的测试方法主要有2种：一是套管TA 安装前或卸掉后在地面进行测试，即解体测试，这种方法多用于变压器新装前；二是在变压器套管TA 安装后不解体用直流磁势平衡原理进行理论分析［1］。
但这2种方法都不能对变压器套管TA 的整个电流回路做彻底的检查，因此存在一定的隐患。
尤其是变压器中性点的套管TA ，主变投运后正常情况下其二次回路也没有电流，不能进行带负载检查，存在极大的隐患。
电力系统曾发生多起因变压器套管TA 二次回路存在问题而引起电网停电的恶性事故。
针对该问题，本文提出了一种不解体变压器套管TA 且带回路测试极性、变比的方法，并且进行了现场测试验证。
1测试方法套管TA 与开关TA 没有本质的区别，只是安装的位置比较特殊。
开关TA 是将TA 穿在阻抗较小的截流导线上，套管TA 不仅穿过了套管的引线同时也穿过了变压器的绕组。
开关TA 可以用升流器升流试验测试极性、变比参数，由于变压器的绕组阻抗较大，用升流器升流的方法不适用于套管TA 。
升流器的开口电压一般在6～24V ，变压器的绕组物理阻抗一般大于20Ω（未计绕组间的漏抗）。
根据欧姆定律计算可知，升流器流过套管TA 的一次电流不到1A ，而套管TA 的变比一般在60～240之间，按套管TA 一次流过1A 电流计，二次侧感应出的电流为4～6mA ，工作现场常用的仪表就无法测出极性和变比。
升流器无法在套管TA 通过较大的电流是由于升流器开口电压较小造成的，因此提高开口电压并且降低变压器的综合阻抗，即可提高通过套管TA 的一次电流。
根据以上分析，结合现场实际情况，可以用以下方法来带回路测试套管TA 的极性、变比。
第一步：检查电流回路的完整性。
第二步：将变压器非测试侧绕组短接，消除变压器漏抗。
以三绕组变压器等值电路为例，短接中低压侧绕组后，试验时仅考虑高压侧绕组的物理阻抗，从而减小试验过程中变压器的等值阻抗，如图1所示。
对变压器变比的测试

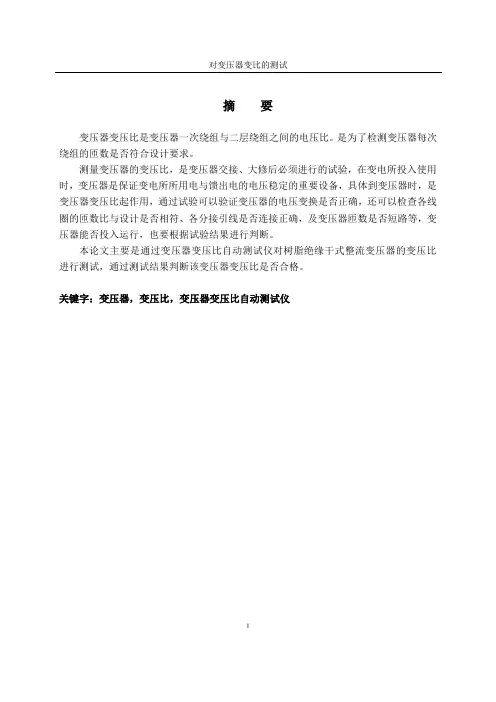

摘要变压器变压比是变压器一次绕组与二层绕组之间的电压比。
是为了检测变压器每次绕组的匝数是否符合设计要求。
测量变压器的变压比，是变压器交接、大修后必须进行的试验，在变电所投入使用时，变压器是保证变电所所用电与馈出电的电压稳定的重要设备，具体到变压器时，是变压器变压比起作用，通过试验可以验证变压器的电压变换是否正确，还可以检查各线圈的匝数比与设计是否相符、各分接引线是否连接正确，及变压器匝数是否短路等，变压器能否投入运行，也要根据试验结果进行判断。
本论文主要是通过变压器变压比自动测试仪对树脂绝缘干式整流变压器的变压比进行测试，通过测试结果判断该变压器变压比是否合格。
关键字：变压器，变压比，变压器变压比自动测试仪IAbstractTransformer transformer ratio is the voltage transformer primary and secondary windings between the voltage ratio. In order to detect whether the number of turns of each winding of the transformer meets the design requirements.V oltage ratio measurement of transformer, transformer overhaul test must be carried out after the handover, the substation put into use, is to ensure that the transformer substation auxiliary power feeder and important electrical equipment of voltage stability, specific to the transformer, the transformer is compared, through the test can verify voltage transformer is correct, you can also check the coil number ratio and design are consistent with the tap lead is properly connected, and the transformer turns is short circuit, the transformer can put into operation, should be judged according to the test results.This paper is mainly through the transformer transformer ratio automatic test instrument for resin insulation dry rectifier transformer transformer ratio of the test, through the test results to determine whether the transformer transformer ratio is qualified.Keyword:Transformer, transformerratio,transformertransformerratio automatic test instrument目录摘要 (I)Abstract ...................................................................................................................................... I I 目录.. (III)1绪论 (1)2试验概况 (1)2.1测试背景 (1)2.2参照标准 (1)2.3试验目的 (1)2.4试验对象与工具 (1)3变压器参数 (2)3.1变压器参数 (2)3.2变压器变比 (2)3.3变压器接线原理图 (2)4变压器变压比自动测试仪参数 (4)5变压比测试 (5)5.1测试步骤 (5)5.2注意事项 (7)6变压比测试结果 (7)结论 (9)参考文献 (10)1绪论随着电力工业的发展，电力产品的质量要求也在不断提高。
变压器的组别测试方法及检查准备工作要求 变压器如何做好保养
变压器的组别测试方法及检查准备工作要求变压器如何做好保养变压器的组别测试方法及检查准备工作要求变压器的组别测试方法方法一：双电压表法做法：将电源接入变压器，通过测一，二次电压来判定变压器的组别，现在一些智能仪器电压比，接线组别一起测出要求：将电源接入变压器，通过测一，二次电压来判定变压器的组别，现在一些智能仪器电压比，接线组别一起测出。
要求：它要就三相电压基本上是平衡的，不平衡度不应超过2%，否则测量误差太大甚至造成无法判定的连接组别。
方法二：直流法一般现场不进行试验，经大修后变压器可接受此方法进行。
方法三：多功能的变压器变比，组别，极性自动数字式电桥。
变压器吊芯检查试验准备工作：首先要对气候和环境进行考虑和布置。
对人力进行布置。
对机具，材料进行布置。
有完善可行的方案，工序的布置和实在实施措施。
吊芯检查工作是在吊芯过程中进行的，如若准备不充分将会延长吊芯的时间，器身长时间暴露在空气中，将不利于吊芯工作器身检查的紧要项目。
对全部的螺栓进行检查，螺栓的紧固情况检查一遍，并再次紧固一遍，不应有松动，并应有防松措施。
对穿芯螺栓的检查，查夹紧铁芯的穿钉螺栓是否松动，并测量全部穿芯螺栓对铁芯的绝缘电阻。
对铁芯的检查，铁芯不应有变形和松动，检查铁芯的片间绝缘，铁芯自身绝缘应良好，拆开接地线后对地绝缘应良好，拆开屏蔽接地引线，检查屏蔽对地绝缘良好，检查铁芯的接地情况，铁芯只允许显现多点的接地情况。
对绕组检查，绕组的绝缘层完整无损，无变形。
引出线无破损，绝缘无损伤，引出线绑扎固定坚固，安全距离符合规定，暴露部分无尖角毛刺，引出线与套管连接牢靠，绕组到分接开关的接线，分接开关到套管的接线正确。
变压器是配电网中常见的电力设备之一，在基层管理工作中，也是接触较多的电力设备。
作为一名基层管理人员，变压器正常运行与否不仅关系到电网安全，还会影响电力企业在用户心中的形象。
下面我就谈谈我所在变压器维护保养方面的阅历。
1、加强日常巡察、维护和定期测试我所依照台区管理人员分工范围，除了定期开展巡察工作外，还要求管理人员加强日常巡察，定人定责。
变压器的变比、极性及接线组别试验分析
变比电桥 利用变比电桥能很方便地测出被试变压 器的
电压比。在被试变压器原边（高压侧）加电压U1 则在变压器的副边感算得到变比K 。
U 1 R1 R2 R1 K 1 U2 R2 R2
国产变比电桥有 QJ-35型（指针式），测量 变比范围为1.02～111.2， 准确度±0.2%。
全自动变比测试仪
二 变压器的极性试验
极性试验的意义 电力变压器线圈的一次侧和二次侧之间存在 着极性关系，若有几个线圈或几个变压器进行 组合，当几个绕组互相连接组合时，无论结成 串联还是并联，都必须知道极性才能正确地进 行。对于两线圈的变压器来说，若在任意瞬间 在其内感应的电势都具有同方向，则称它为同 极性或减极性，否则为加极性。
U1 E1 4.44 fW1 m 108 W1 K 8 U 2 E2 4.44 fW2 m 10 W2
电压比就等于匝数比。
测量方法 电压比的测量方法一般有双电压表法和变 比电桥法。 用双电压表测量变比 三相变压器的电压比可以用三相或单相电 源测量。用单相电源测量时使用的表计少，比 用三相电源更容易发现故障相。
二、试验方法 确定变压器绕组接线组别的试验方法常用的有直流法和 双电压表法（交流法）两种，另外还可以使用各种测量仪器 。其中采用直流试验方法如下： 用电池（ 1.5 ～ 3.0V）轮流加入变压器的高压侧 AB、BC 、AC 端子，并用万用表记录在低压端子 ab、bc、ac 上表头的 指针指示方向。如图接法，如指针正起，记为“+”；负起记 为“-”。
输变电设备状态检修试验规程 绕组各分接位置电压比 初值差不超过±0.5%（额定分接位置）；±1.0%（其 它） （警示值）
对核心部件或主体进行解体性检修之后，或 怀疑绕组存在缺陷时，进行本项目。结果应与铭牌 标识一致。
互感器极性和变比试验
互感器极性和变比试验
变压器和互感器的一次、二次侧都是交流，所以并无绝对极性，但有相对极性。
测试互感器的极性很重要，因为极性判断错误会导致接线错误，进而使计量仪表指示错误，更为严重的使带有方向性的继电保护误动作。
测量变比可以检查互感器一次、二次关系的正确性，给继电保护正确动作、保护定值计算提供依据。
进行互感器的联结组别和极性试验时，检查出的联结组别和极性必须与铭牌标记及外壳上的端子符号相符。
例如：一台型号为LCWB-110的电流互感器，其铭牌数据如下：
一次额定电流为2×300/5A，额定电压为110KV。
二次标记：S1—S2，300/5；S1—S3，600/5.。
在交接试验中，连同二次引线在“端子箱”处测量变比、极性，当测试到4S1—4S2，变比120；4S1—4S3，变比60。
其极性为“加”与铭牌值相比较，不相符，而其余二次绕组都与铭牌值相符。
经检查发现，电流互感器的二次端子与“端子箱”所连接的二次引线，连接错误，将二次引线重新连接在“端子箱”处，再次进行测量4S1—4S2、4S1—4S3变比、极性均与铭牌值相符。
测试互感器的极性和变比的方法哟直流法、比较法和自动变比测试仪法。
目
前现场常用的是DCBC-S 全自动变比组别测试仪来测量。
变压器试验报告单
变压器试验报告单1. 引言本文是对某个变压器进行的试验进行的报告，通过对变压器进行各项试验，测试其性能、可靠性和安全性等指标。
2. 试验方法变压器试验采用以下试验方法进行：•变比与极性试验：测试变压器的变比和极性，通过交流电桥测量变压器的输入端与输出端的电压比值。
•短路阻抗试验：通过在变压器低压侧施加额定电压并路径短路，并测量低压侧电流和电压，计算得到变压器的短路阻抗。
•负载损耗和空载试验：在低压侧施加额定电压，测量低压侧的电流和电压，并计算得到变压器的负载损耗和空载损耗。
•过载试验：施加额定电压，逐渐增加负载，观察变压器在不同负载下的工作情况，测试其过载容量。
3. 试验结果3.1 变比与极性试验结果变比试验结果如下：输入电压输出电压变比220V 110V 2:1110V 220V 1:23.2 短路阻抗试验结果短路阻抗试验结果如下：低压侧电流（A）低压侧电压（V）短路阻抗5 120 Z12.5 60 Z23.3 负载损耗和空载试验结果负载损耗和空载试验结果如下：额定电压（V）空载电流（A）负载电流（A）空载损耗（KW）负载损耗（KW）220 2 6 0.5 1.23.4 过载试验结果过载试验结果如下：过载倍数过载容量1.25 125%1.5 150%2 200%4. 结论通过对变压器的试验，可以得到以下结论：•根据变比与极性试验结果，变压器的变比为2:1和1:2，极性正确。
•根据短路阻抗试验结果，变压器的短路阻抗为Z1和Z2。
•根据负载损耗和空载试验结果，变压器的空载电流为2A，负载电流为6A，空载损耗为0.5KW，负载损耗为1.2KW。
•根据过载试验结果，变压器可以承受1.25倍，1.5倍和2倍的额定容量。
据此，可以确认该变压器具备良好的性能和安全性能，并满足设计要求。
5. 建议基于试验结果，建议在实际应用中注意以下事项：1.在设计和使用中，需严格控制变压器的负载，避免超过其额定容量。
2.定期检查变压器的绝缘性能，确保其正常运行。
测量变压器变比、极性和联结组别
测量变压器变比、极性和联接组别变压器变比指空载运行时一次绕组和二次绕组的线电压之比。
一、二次侧接线相同，变比等于匝数比， 11221212124.44 4.44E fN E fN U U E E N N =Φ=Φ≈=（如下图）；一次侧为三角形接线，二次侧为星形接线的三相变压器电压比为12K N ；一次侧为星形接线，二次侧为星形接线的三相变压器电压比2K N =。
AX试验目的：测变比、联接组别和设计值是否相符（验证项目），是否和厂家铭牌相符（变比，一档最大，二档次之，三档最小）；检查分接开关接线是否良好，确定分接开关指示位置与实际位置相符；判断单相变压器两个（几个）绕组感应电动势相位是否正确；综合判断变压器是否可以并列运行。
交接时，大修后，诊断试验需要测量变压器变比、极性和联接组别。
诊断试验中，可以和直流电阻相互验证。
测试方法：①双电压表法 ②变比电桥法 ③变比测试仪1． 双电压表法（如上右图），同时读取一次、二次绕组两端电压，12K N N =。
缺点：电压不稳定，读数不准确；波动时两表要同时读数，误差大。
当单相电源施加在A 、B 绕组之上（下图），一次侧、二次侧电压表读数分别为1U 、2U ，则一次绕组的相电压1/2U ，一1/2，二次绕组线电压为2U ，所以变比12/2K U 。
ABC2. 变比电桥法通过调节1R ，使a ，b 两点电位相同，则变比1212212()1K U U R R R R R ==+=+，电阻r 用于测量误差。
3. 变比测试仪变比误差：(K K )100%N N K K ∆=-⨯，公式中N K 为额定变比，不同分接头下，额定变比不同，比如额定变比100005%/400±，分接头二档时额定变比为25，分接头一档时，额定变比为26.5，分接头三档时，额定变比为23.5。
在额定档时，变比误差要求在0.5%±以内，其他档位变比误差要求在1%±以内；对于电压等级在35kV 以下，电压比小于3的变压器，额定档时变比误差要求在1%±以内，其他档位时，变比误差应在变压器阻抗电压值（%）的1/10（与书上22页内容有不同）以内，但不得超过1%±。
电机拖动---三相变压器极性及联结组的测定实验报告
北京XX大学实验报告课程（项目）名称:三相变压器极性及联结组的测定学院：专业：班级：学号：*名：*绩：2013年 12月 10 日三相变压器极性及联结组的测定一、实验目的1、熟悉三相变压器的联接方法和极性检查法。
2、掌握确定三相变压器联结组标号的方法。
二、实验项目1、三相变压器的极性测定。
2、连接并确定三相变压器联结组标号。
三、实验设备仪器实验设备仪器可据实验要求及具体内容进行选择，本实验主要仪器设备名称及规格数量可参照选用如下：三相变压器 SG-4/0.38 4KVA 380/220V 1台接触调压器 TSGC2型 9KVA 0-430V 12A 1台万用表 MF-47 1个导线若干四、实验内容1、测定三相变压器的极性（1）确定三相变压器的高、低压绕组用万用表电阻挡测量12个出线端通断情况及阻值的大小，并记录于表2-1。
（2）验证高、低压绕组的对应关系（即找中心柱及同柱关系）找中心柱：AX（U1、U2）相施加50%UN ，(注意：按相电压考虑UNφ=220V)测量各相电压并记录于表2-2。
同柱关系：确定哪两个绕组属于绕在同一铁心柱上的同相绕组，与AX相同柱的绕组感应电势为最大。
想一想，为什么？（3）验证高压绕组相间极性（首末端）按实验图2-1接线，将Y、Z（V2、W2）两点用导线相连，步骤如下：①AX相施加50%UN （注意：按相电压考虑 UNφ=220V）。
②测量UBY 、UCZ、UBC，并记录于表2-3。
③若满足UBC =UBY-UCZ则BC为同名端。
④同理，施压于BY端，判别式满足相减关系，AC为同名端。
表2-3 高压绕组相间极性测试单位：V U AX U BY U CZ U BCU BY-U CZ=53.5 109 81.3 27.7 53.7U BY U AX U CZ U ACU AX-U CZ =0.7 109.3 55.0 54.3 1.7（4）测定一次、二次（原、副边）绕组极性（同名端）①一次、二次绕组极性测定线路，按实验图2-2接线；②调TT输出为50%UN （ UN=380V）；注意：TT的使用左端—输入、右端—输出或下端—输入、上端—输出；③接线牢固、安全可靠；注意实验设备的布局；④测如下数据，并记录于表2-4；⑤用相应的判别式，计算并判断低压绕组各相首末端。
伏安特性、变比、极性综合测试仪 说明书
第一章 概 述产品简介伏安特性、变比、极性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比较高的多功能试验仪器。
本仪器采用基于SOPC技术的高性能CPU作为核心处理单元，数据采集采用高精度16位A/D转换器，内置微型打印机可打印测试数据和曲线，测试数据还可以通过USB或串口输出，一人操作即可完成全部测试工作，操作简便。
机箱采用计算机辅助设计，箱体铝制喷塑处理，抗电磁干扰能力强，坚固耐用，外观新颖。
整机重量轻，便于移动，还注重了产品的人性化设计，是精心设计的测试仪器。
本款伏安特性变比极性测试仪具有以下技术特点：1．自动测试仅需设定最高测试电压、最大电流和步长，装置将自动从零逐步升压，自动地将伏安特性曲线测试、描绘、显示，无需人工手动调压、记录、整理、描曲线等繁琐劳动。
快捷、简单、方便。
无需专门培训，易操作。
2．功能全面可测试保护CT伏安特性、5％和10％误差曲线、变比、极性。
3．安全性高全微机化装置，参数设定好后完全不需人工接触而全自动进行测试。
测试人员远离高压电路，从而确保测试人员安全，可靠性高。
4．使用方便⑴操作简单方便, 采用先进的一键飞梭进行操作。
取消面板按键、开关、控制旋钮等各种常规控件。
⑵ 配有RS232通信接口和USB接口，可以联接电脑进行操作。
单机操作的数据可以保存，也可上传至电脑或U盘保存，在其它计算机上显示、打印。
⑶ 本机自带大容量存储器至少可保持45组测试数据，也可通过USB接口连接存储器对多组测试数据进行存储以备日后查询处理。
⑷ 自带大屏幕LCD、全汉化图形界面,测试时直接显示伏安曲线图，清晰，直观。
系统自带打印机，可随时打印伏安特性曲线及测试数据。
5．输出容量大伏安特性试验输出电压为0～2000V，电流为0～20A，可用于做500KV等级1A电流互感器的伏安特性试验；变比测试最大电流高达800A。
变压器
第2章变压器实验实验二三相变压器一.实验目的1．通过空载和短路实验，测定三相变压器的变比和参数。
2．通过负载实验，测取三相变压器的运行特性。
二.预习要点1．如何用双瓦特计法测三相功率，空载和短路实验应如何合理布置仪表。
2．三相心式变压器的三相空载电流是否对称，为什么？3．如何测定三相变压器的铁耗和铜耗。
4．变压器空载和短路实验应注意哪些问题？电源应加在哪一方较合适？三．实验项目1．测定变比2．空载实验：测取空载特性U0=f(I0)，P0=f(U0)，cosϕ0=f(U0)。
3．短路实验：测取短路特性U K=f(I K)，P K=f(I K)，cosϕK=f(I K)。
4．纯电阻负载实验：保持U1=U1N，cosϕ2=1的条件下，测取U2=f(I2)。
四．实验设备及仪器1．MEL系列电机教学实验台主控制屏（含交流电压表、交流电流表）2．功率及功率因数表（MEL-20或含在主控制屏内）3．三相心式变压器（MEL-02）或单相变压器（在主控制屏的右下方）4．三相可调电阻900Ω（MEL-03）5．波形测试及开关板（MEL-05）6．三相可调电抗（MEL-08）五．实验方法1.测定变比21实验线路如图2-4所示，被试变压器选用MEL-02三相三线圈心式变压器，额定容量P N=152/152/152W,U N=220/63.5/55V,I N=0.4/1.38/1.6A，Y/Δ/Y接法。
实验时只用高、低压两组线圈，中压线圈不用。
U3V1.3W1、表2-6b．然后，逐次降低电源电压，在1.2~0.5U N的范围内；测取变压器的三相线电压、电流和功率，共取6~7组数据，记录于表2-7中。
其中U=U N的点必须测，并在该点附近测的点应密些。
c．测量数据以后，断开三相电源，以便为下次实验作好准备。
表2-723O2411Nb．在保持U1=U1N的条件下，逐次增加负载电流，从空载到额定负载范围内，测取变压器三相输出线电压和相电流，共取5～6组数据，记录于表2-9中，其中I2=0和I2=I N两点必测。
电机学变压器实验报告
课程名称：电机学指导老师：史涔溦成绩：__________________ 实验名称：变压器实验实验类型：验证性实验同组学生姓名：ppt一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得实验二变压器单相变压器一、实验目的1．通过空载和短路实验测定变压器的变比和参数。
2．通过负载实验测取变压器的运行特性。
二、预习要点1．变压器的空载和短路实验有什么特点？实验中电源电压一般加在哪一方较合适？2．在空载和短路实验中，各种仪表应怎样联接才能使测量误差最小？3．如何用实验方法测定变压器的铁耗及铜耗。
三、实验项目1．空载实验测取空载特性I0=f(U0), P0=f(U0)。
2．短路实验测取短路特性I K=f(U K), P K=f(U K)。
3．负载实验(1）纯电阻负载保持U1=U1N, cos φ2=1的条件下，测取U2=f(I2)。
四、实验线路及操作步骤1．空载实验实验线路如图3－1所示，被试变压器选用DT40三组相式变压器，实验用其中的一相，其额定容量P N=76W，U1N/ U2N=220/55V，I1N/I2N=0.345/1.38A。
变压器的低压线圈接电源，高压线圈开路。
接通电源前，选好所有电表量程，交流电流表使用0.5A挡，功率表选75V，0.75A挡。
将电源控制屏DT01的交流电源调压旋钮调到输出电压为零的位置，然后打开钥匙开头，按下DT01面板上“开”的按钮，此时变压器接入交流电源，调节交流电源调压旋钮，使变压器空载电压U0=1．2 U2N，然后，逐次降低电源电压，在1.2～0.2U2N的范围内，测取变压器的U0、I0、P0共取11组数据，记录于表2－1中，其中U=U2N的点必测，并在该点附近测的点应密些。
为了计算变压器的变化，在U0=U2N的同时，测出原方电压U AX，取三组数据记录于表3－1中。
变压器的变比极性及接线组别试验分析
变压器的变比极性及接线组别试验分析变压器的变比极性试验是为了确定变压器的绕组的起点和终点，以及
判断变压器的变比是升压变比还是降压变比。
变压器的接线组别试验是为
了确定低压绕组和高压绕组的绝缘等级是否相符，以及确认变压器的接线
组别是否正确。
变压器的变比极性试验需要使用三相交流电源来激励变压器。
试验时，首先需要将三相交流电源接入变压器的低压绕组，然后记录电压的相位差（通常为0度、120度或240度）。
然后将电源接入变压器的高压绕组，
再次记录相位差。
根据记录的相位差来判断变压器的变比极性。
当两次记录的相位差相同（例如都为0度）时，说明变压器的变比是
升压变比；当两次记录的相位差相反（例如一次为0度，一次为180度）时，说明变压器的变比是降压变比。
变压器的接线组别试验用于确定低压绕组和高压绕组的绝缘等级是否
相符。
试验时，使用特定电压值的直流电压来激励变压器绕组。
然后观察
记录变压器绕组的绝缘电流和电压。
根据国际电工委员会（IEC）的标准，变压器的绝缘电流和电压分别按照字母顺序分组，其中每组还划分为字母
A和字母B的两个亚组。
根据试验结果，如果变压器的绝缘电流和电压符合相应的标准，说明
变压器的接线组别正确。
如果不符合标准，需要重新检查变压器的接线，
并进行必要的调整。
综上所述，变压器的变比极性试验和接线组别试验对于确保变压器的
正常运行非常重要。
通过这两个试验可以判断变压器的变比极性和接线组
别是否正确，从而保证变压器的工作性能和安全可靠性。
变压器的变比极性及接线组别试验总结
变压器的变比极性及接线组别试验总结
1.变比试验
变比试验是为了验证变压器的额定变比是否符合设计要求，同时检验变压器的一次和二次绕组是否有短路、开路等缺陷。
试验方法：将高压绕组接到变压器的一次侧，低压绕组接到二次侧。
然后测量高压绕组和低压绕组的绕组电压，计算出实际的变比值。
然后比较实际变比值与额定变比值，以确定是否符合设计要求。
2.极性试验
极性试验是为了确认变压器的一次和二次绕组的绕组方向是否正确，以保证在实际运用中变压器的绕组相位关系正确。
试验方法：将高压绕组和低压绕组分别接通一个交流电压源，然后测量高压绕组和低压绕组的电压波形。
根据实测电压波形判断绕组的相位关系，确保符合设计要求。
3.接线组别试验
接线组别试验是为了确认变压器的绕组的接线正确，以保证在实际运用中变压器能按要求正常工作。
试验方法：根据变压器设计图纸和说明书，将各个绕组按设计要求接线。
然后进行电阻测量和绝缘电阻测量等试验，检查各个绕组之间的连线是否正确，绝缘是否良好。
在进行以上试验时需要注意以下几点：
1.试验前需要检查试验设备和仪器的正常运行状态，确保试验结果的准确性。
2.试验时要做好安全措施，防止触电和其他事故。
3.在变比试验过程中，需要检查变压器的额定电压和额定电流是否符合要求，确保试验的安全进行。
4.试验结束后，需要对试验结果进行分析和记录，并及时处理试验中发现的问题。
总之，变压器的变比、极性及接线组别试验是对变压器进行全面检验和性能验证的重要环节。
只有通过这些试验，才能确保变压器的工作性能符合设计要求，确保变压器的安全可靠运行。
变压器变比、极性及联结组别
变压器变比、极性及联结组别
变压器在出厂试验时，检查变压器变比、极性、联结组别的目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。
对于安装后的变压器，主要是检查分接开关位置及各出线端子标志与变压器铭牌相比是否正确，而当变压器发生故障后，检查变压器是否存在匝间短路等。
变压器的联结组别是变压器的一次和二次电压（或电流）的相位差，它按照一、二次绕组的绕向，首尾端标号，连接的方式而已，并以时钟型式排列为0~11共12个组别。
通常采用直流发测量变压器的联结组别，主要是核对铭牌所标示的联结组别与实测结果是否相符，，以便在两台变压器并列运行时符合并列运行的条件。
变压器联结组别必须相同是变压器并列运行的重要条件之一。
若参加并列运行的变压器联结组别不一致，将出现不能允许的环流；同时由于运行。
继电保护接线也必须知晓变压器的联结组别；联结组别是变压器的重要特性指标。
因此，
在出厂、交接和绕组大修后都应测量绕组的联结组别。
变压器的变比、极性及接线组别试验
变压器的变比、极性及接线组别试验————————————————————————————————作者 :————————————————————————————————日期 :变压器的变比、极性及接线组别试验一、试验目的变压器的绕组间存在着极性、变比关系 , 当需要几个绕组互相连接时 , 必定知道极性才能正确地进行连接。
而变压器变比、接线组别是并列运行的重要条件之一，若参加并列运行的变压器变比、接线组别不一致, 将出现不能够赞同的环流。
所以, 变压器在出厂试验时, 检查变压器变比、极性、接线组其他目的在于检验绕组匝数、引线及分接引线的连接、分接开关地址及各出线端子标志的正确性。
对于安装后的变压器，主若是检查分接开关地址及各出线端子标志与变压器铭牌对照可否正确，而当变压器发生故障后，检查变压器可否存在匝间短路等。
二、试验仪器、设备的选择依照对变压器变比、极性、接线组别试验的要求, 测试仪器、仪表应能满足测量接线方式、测试电压、测试正确度等，所以需对测试仪器的主要参数进行选择。
(1)仪表的正确度不应低于０． 5 级。
２(2) 电压表的引线截面≮ 1.5mm 。
(3 ）对自动测试仪要求有高精度和高输入阻抗。
这样仪器在错误工作状态下能显示错误信息,数据的牢固性和抗搅乱性能优异，一次、二次信号同步采样。
三、危险点解析及控制措施１ . 防范高处坠落220ｋ V 及以上变压器, 需解开高使用变压器专用爬梯上下，在变压器上作业应系好安全带。
对压套管引线时，宜使用高处作业车, 严禁徒手登攀变压器高压套管。
2. 防范高处落物伤人高处作业应使用工具袋, 上下传达物件应用绳索拴牢传达, 严禁扔掷。
3.防范工作人员触电在测试过程中 , 拉、合开关的刹时，注意不要用手波及绕组的端头 , 以防触电。
严格执行操作序次，在测量时要先接通测量回路，尔后接通电源回路。
读完数后，要先断开电源回路，尔后断开测量回路，以防范反向感觉电动势伤及试验人员, 损坏测试仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器变比试验
一、工作目的
检查各绕组的匝数、引线装配、分接开关指示位置是否符合要求；提供变压器能否与其他变压器并列运行的依据。
二、工作对象
变压器的一、二次侧绕组。
三、知识准备
变压器的电压比（简称变比），是变压器空载时高压绕组电压U1与低压绕组电压U2的比值，即变比k= U1/ U2。
变压器的变比试验是验证变压器能否达到规定的电压变换效果，变比是否符合变压器技术条件或铭牌所规定的数值的一项试验。
四、工作器材准备
BBC6638变比测试仪1套；包括变比测试仪专用导线若干、放电棒等。
五、工作危险点分析
（1）注意与加压部分保持足够的安全距离。
（2）防止加压部分从高出脱落造成人身伤害。
（3）注意与相邻试验班组的谐调。
六、工作接线图
七、工作步骤
（1）将变比测试仪接地（先接接地端，后接仪器端）
（2）将变比测试仪的ABC,abc通过专用导线和变压器的ABC,abc相连接。
（3）在变比测试仪上分别输入“变压器组别”，“总分接数”，“级差”和“额定变比”。
八、工作标准
根据《电力设备预防性试验规程DL/T 596-1996》规定；试验周期：1）分接开关引线拆装后，2）更换绕组后，3）必要时。
要求：1）各相应接头的电压比与铭牌
值相比，不应有显著差别，且符合规律，2）电压35kV以下，电压比小于3的变压器电压比允许偏差为±1%；其它所有变压器：额定分接电压比允许偏差±0.5%，其它分接的电压比应在变压器阻抗电压值（%）的1/10以内，但不得超过±1.
九、综合分析方法及注意事项
1.注意事项
（1）变压器的相序为，面对高压侧从左往右依次是（中性点）、A、B、C相。
接线时不能将其接反。
（2）注意在变比测试仪上输入变压器组别，防止出现错误。
2.常见问题
（1）检查仪器设置档位与变压器的实际档位是否一致。
（2）考虑分接开关接头位置是否错误。
（3）考虑线圈匝数是否错误。
变压器的极性测试
（一）直流法确定变压器的极性
测量变压器绕组极性的方法有直流法和交流法，这里介绍简单适用的直流法：用一节干电池接在变压器的高压端子上，在变压器的二次侧接上一毫安表或微安表，实验时观察当电池开关合上时表针的摆动方向，即可确定极性。
图1 用直流法测量极性图2 用直流法确定接线组别
如图1所示，将干电池的正极接在变压器一次侧A端子上，负极接到X上，电流表的正端接在二次侧a端子上，负极接到x上，当合上电源的瞬间，若电流表的指针向零刻度的右方摆动，而拉开的瞬间指针向左方摆动，说明变压器是减极性的。
若同样按照上面接线，但当电源合上或拉开的瞬间，电流表的指针的摆动方向与上面相反，则说明变压器是加极性的。
（二）直流法确定变压器的组别
直流法是最为简单适用的测量变压器绕组接线组别的方法，如图2所示是对一Y
Y/接法的三绕组变压器用直流法确定组别的接线，对于其他形式的变压器接线相同。
用一低压直流电源如干电池加入变压器高压侧AB、BC、AC，轮流确定接在低压侧ab、bc、 ac上的电压表指针的偏转方向，从而可得到9个测量结果。
这9个测量结果的表示方法为：用正号“+”表示当高压侧电源合上的瞬间，低压侧表针摆动的某一个方向，而用负号“-”表示与其相反的方向。
如果用断开电源的瞬间来作为结果，则正好相反。
另外还有一种情况，就是当测量Y/
Y接法的变压器时，会出现表针为零，我们用“0”来作为结果。
/
∆或∆
将所测得的结果与表一所列对照，即可知道该变压器的接线组别。
表一 变压器组别与极性对照表 接线 组别
高压通电
低压测量值
接线 组别
高压通电
低压测量值
+ - a b b c
a c
+ - a b b c a c
1
A B
+ - 0 7
A B
- + 0 B C 0 + + B C 0 - - A C + 0 + A C - 0 - 2 A B
+ - - 8 A B
- + + B C + + + B C - - - A C + - + A C - + - 3 A B
0 - - 9 A B 0 + + B C + 0 + B C - 0 - A C + - 0 A C - + 0 4 A B
- - - 10 A B + + + B C + - + B C - + - A C + - - A C - + + 5 A B
- 0 - 11 A B + 0 + B C + - 0 B C - + 0 A C 0 - - A C 0 + + 6 A B
- + - 12 A B + - + B C + - - B C - + + A C
-
-
-
A C
+
+
+
(三) 用QJ35型变比电桥测量变压比
QJ35型变比电桥是最常用的测量变压器变比的仪器，下面介绍用QJ35型变比电桥测量变比的步骤：
1、 在使用之前首先要知道变压器绕组的极性或接线组别。
2、 将电桥上的A 、B 、C 、a 、b 、c 分别和变压器的A 、B 、C 、a 、b 、c 连接起来，对于
三绕组的变压器，还有Am 、Bm 、Cm ，对于单相变压器，B 、b 代X 、x,C 空接。
3、 三相变压器应先放置在ab
AB
位上。
如果是Y
Y
或∆
∆接法的变压器，短接开关放
在“0”上，如果是11-∆
Y
或11-∆Y
接法的变压器，则按下表放置：
表二 不同接线形式下变比测量时短接开关的位置
对∆
Y
接法 对Y
∆接法
测量 ab
AB
bc
BC
ca
CA
测量 ab
AB
bc
BC
ca
CA
短接
bc
ac
ab 短接
CA AB BC
4、 极性开关放在变压器的已知接法单相一或十。
三相变压器1~6组为“+”极性，7~12
组为“-”极性 ，其他开关都放在关或“0”上。
5、 插上电源，注意核对相线与中性线的正确性，，闭合放大器电源开关K 1,然后把灵敏
度旋至最大，调节零位使uA 指中心，闭喝电压表开关K 3和试验电压K 2,调整调压器使电压表指示5伏位置，同时必须注意uA 表指针不超过满度。
如果超过，可降低灵敏度，若再超过，则应关闭电源，复核额定K 值和变压器极性接线等。
6、 调整误差盘时，放大器灵敏度旋至最大，使uA 指零后再关闭电压表开关K 3作精调，
此时误差盘上的指示就是变比的误差，将其记录。
7、 降低电压关闭试验电压进行三相变换，注意不能带电进行，然后继续按第7步进行； 10、测试完毕，将所有开关放在关或零位，待下次使用。
三、注意事项和结果分析
1、 直流法确定极性时，试验过程应反复操作数次，以免发生因表针摆动快而作出错
误的结论。
2、 在测量组别时，对于变压比大的变压器应选择较高的电压和小量程的直流毫伏表，
微安表或万用表；对变压比小的选用较低的电压和较大量程的毫伏表，微安表或万用。
3、变压器的变压比应该在每一个分接下进行测量，当不只一个线圈带有分接时，可以轮流在各个线圈所有分接位置下测定，而其相对的带分接线圈则应接在额定分接上。
4、带有载调压装置的，必须采用电动操动装置变换分接。
5、整个测量过程要特别注意变压器A 和a 不能对调，否则高压将会进入桥体。
6、当逐渐增加试验电压时，电压表迅速上升至满度时应关掉电源进行检查。
7、对所测得的结果，各相应分接的电压比顺序应与铭牌相同；额定分接电压比允许偏差为%5.0 ，其他分接的偏差应在变压器阻抗值的10/1以内，但不能超过%1。
