压缩机安装方案
螺杆式压缩机安装方案
螺杆式压缩机安装方案一。
编制说明本文是一份关于压缩机组安装和维护的指南。
该指南旨在提供有关压缩机组安装和维护的详细信息，以确保安装和维护过程的顺利进行。
二。
编制依据该指南的编制依据包括相关的技术标准和规范，以及压缩机制造商提供的安装和维护手册。
在编制过程中，我们还参考了其他类似指南的内容，以确保本指南的完整性和准确性。
三。
主要技术参数压缩机组的主要技术参数包括：压缩机的型号和规格、电机的型号和规格、压缩机的排气量、压缩机的工作压力和温度范围、以及压缩机组的安装和维护要求等。
四。
施工前准备在进行压缩机组安装之前，需要进行一系列的准备工作，以确保安装过程的顺利进行。
这些准备工作包括：确定安装位置、检查安装环境、准备必要的工具和设备、以及检查压缩机组的各项技术参数等。
五。
地脚螺栓与垫铁地脚螺栓和垫铁是压缩机组安装中非常重要的组成部分。
在安装过程中，需要确保地脚螺栓和垫铁的数量和规格符合要求，以确保压缩机组的稳定性和安全性。
六。
压缩机组的安装在进行压缩机组安装时，需要按照压缩机制造商提供的安装手册进行操作。
在安装过程中，需要注意安装顺序、安装位置、以及各个部件之间的连接方式等。
七。
灌浆灌浆是确保压缩机组安装稳定的重要步骤。
在进行灌浆之前，需要先进行地脚螺栓和垫铁的安装，并确保它们的位置和数量符合要求。
然后，按照灌浆材料的要求进行灌浆，以确保压缩机组的稳定性和安全性。
八。
压缩机拆检、清洗、组装压缩机拆检、清洗、组装是确保压缩机组正常运行的重要步骤。
在进行拆检、清洗、组装之前，需要先关闭电源，并按照压缩机制造商提供的拆检、清洗、组装手册进行操作。
在操作过程中，需要注意安全，避免损坏压缩机组的各个部件。
九。
油系统拆检、清洗、回装油系统拆检、清洗、回装是确保压缩机组正常运行的重要步骤。
在进行油系统拆检、清洗、回装之前，需要先关闭电源，并按照压缩机制造商提供的拆检、清洗、回装手册进行操作。
在操作过程中，需要注意安全，避免损坏压缩机组的各个部件。

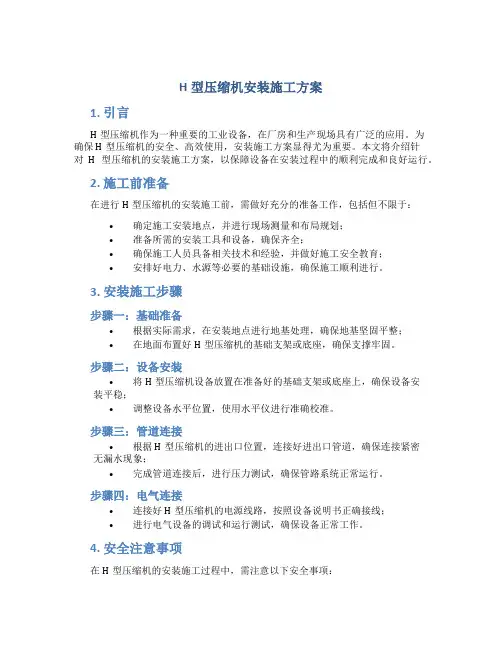

H型压缩机安装施工方案
H型压缩机安装施工方案1. 引言H型压缩机作为一种重要的工业设备，在厂房和生产现场具有广泛的应用。
为确保H型压缩机的安全、高效使用，安装施工方案显得尤为重要。
本文将介绍针对H型压缩机的安装施工方案，以保障设备在安装过程中的顺利完成和良好运行。
2. 施工前准备在进行H型压缩机的安装施工前，需做好充分的准备工作，包括但不限于：•确定施工安装地点，并进行现场测量和布局规划；•准备所需的安装工具和设备，确保齐全；•确保施工人员具备相关技术和经验，并做好施工安全教育；•安排好电力、水源等必要的基础设施，确保施工顺利进行。
3. 安装施工步骤步骤一：基础准备•根据实际需求，在安装地点进行地基处理，确保地基坚固平整；•在地面布置好H型压缩机的基础支架或底座，确保支撑牢固。
步骤二：设备安装•将H型压缩机设备放置在准备好的基础支架或底座上，确保设备安装平稳；•调整设备水平位置，使用水平仪进行准确校准。
步骤三：管道连接•根据H型压缩机的进出口位置，连接好进出口管道，确保连接紧密无漏水现象；•完成管道连接后，进行压力测试，确保管路系统正常运行。
步骤四：电气连接•连接好H型压缩机的电源线路，按照设备说明书正确接线；•进行电气设备的调试和运行测试，确保设备正常工作。
4. 安全注意事项在H型压缩机的安装施工过程中，需注意以下安全事项：•严格遵守安全操作规程，佩戴好安全防护用具；•确保设备稳定，避免设备倾斜或移动；•在操作过程中，注意管道和电气设备的安全使用；•若发生安全事故，及时采取应急措施并报告相关负责人。
5. 结束语在H型压缩机的安装施工中，严格按照施工方案操作、注重细节和安全，将能确保设备安装完成后的正常运行。
希望本文提供的安装施工方案能对相关工程师和技术人员在实践中有所帮助，保障H型压缩机设备的高效运行和安全使用。
(完整版)整体式空气压缩机安装施工方案
第四章整体式空气压缩机安装施工方法整体式空气压缩机的安装采用国家最新标准《机械设备安装工程施工及验收通用规范》和《压缩机、风机、泵安装工程施工及验收规范》．1、设备开箱及验收设备开箱应有业主代表参加。
开箱检查应包括下列内容：a.随机技术文件是否齐全；b.设备规格型号是否与设计相符；c.设备有无损坏；d.设备附件与数量是否与装箱单相符。
设备开箱验收合格，方可转给安装单位进行安装。
2 放线、基础验收以设备平面布置图给定的轴线为准，放出压缩机纵、横向中心线，允许偏差为士20mm以中心线为准，以设备基础图为依据划出设备各预留孔中心线和其他轮廓线。
用DS3水准仪，以土建给定的标高基准线为准，划出设备基础标高线（在基础侧面，用设计标高减50〜100mr划一水平线）。
以上述轮廓线和标高线为准，检查设备基础位置和几何尺寸是否合格，必要时，设备平面位置可做适当调整，但成排设备的排列必须整齐。
3、设备就位、粗平、灌浆空压机就位采用叉产进行。
垫铁选用应衣压缩机重量和体积的大小选用。
本工程选用斜2和平2号垫铁，每条地脚螺左右各一组。
垫铁的设置采用座浆法成排安装的压缩机横向平面位置应一致，设备与纵向基准线的误差控制在士10mm标高误差控制在20mm粗平时的水平度偏差控制在0.5/1000 之内。
设备粗平各项要求均合格后，请质检员和监理公司代表检查地脚螺栓、垫铁和预留孔的质量情况，合格后方可灌浆。
灌浆采用无收缩细石混凝土进行，其标号应比基础高出一级，灌浆混凝土质量和震捣质量要切实保障，同时要充分养护。
4、空压机精平等灌浆混凝土强度达75％以上时，空压机可以精平。
压缩机安装水平度偏差不应大于0.2/1000，应在设备主轴或其他精加工面上进行。
设备精平后应紧固地脚螺栓，各组垫铁受力应基本均匀，而后将垫铁组点固。
二次灌浆。
5、空压机清洗空压机是否拆卸清洗要根据设备安装使用说明书的要求和设备的具体情况确定。
如不需拆卸清洗，也必须将运转部位、工作部位及吸、排气阀打开检查，如果内部有锈蚀或不洁净，应彻底清洗。
压缩机安装施工方案
压缩机安装施工方案一、前言压缩机是一种常用于工业生产中的设备，用于将气体压缩成高压气体，以满足生产中的需求。
为确保压缩机的安装施工顺利进行，并保证其正常运行和使用，本文将就压缩机安装施工方案进行详细的介绍和说明。
二、安装前准备工作1. 安装位置选择在安装压缩机之前，首先需要合理选择安装位置。
安装位置的选择应基于以下几点考虑：- 场地布局合理，方便维护和操作。
- 声音和振动不会对周围环境和设备产生过大的影响。
- 有良好的通风条件，以保证压缩机正常散热。
2. 安装环境准备在安装压缩机前，需要对安装环境进行准备。
这包括：- 清理安装位置，确保无杂物和障碍物。
- 检查地面平整度，如果不平整需要进行修整。
- 确保安装位置无水和湿气浸润。
3. 确定安装方式根据压缩机的类型和特点，选择适合的安装方式。
常见的安装方式包括地面安装和墙壁安装。
根据实际情况进行合理选择。
三、安装施工步骤1. 准备安装工具和材料在进行安装施工之前，需要准备好所需的工具和材料。
简单的压缩机安装工具包括电钻、起重工具、扳手等。
而材料方面可能需要螺栓、螺母、密封垫片等。
2. 安装基座根据实际情况，选择合适的基座材料，如混凝土或金属板。
将基座放置在预定的安装位置上，并根据压缩机的尺寸和定位脚孔位置进行固定。
确保基座牢固、平整。
3. 安装压缩机将压缩机放置在预定的基座上，并通过螺栓将其固定。
根据压缩机的安装手册和安装需求，注意安装的细节和要求，确保安装正确。
4. 连接管路根据设计要求，将压缩机的进气管路和出气管路与系统管道连接。
在连接过程中，需要注意管道的布局、管道材质和管道密封。
确保管道连接紧密、牢固，并进行必要的密封处理。
5. 连接电源根据压缩机的电源要求，将电源线连接到压缩机的电源接口上。
确保电源线连接正确，并进行必要的绝缘和接地措施，以确保安全使用。
6. 安装附件根据需要，安装和连接压缩机的相关附件，如水冷却器、气缸等。
在安装过程中，需按照设备说明书和相关标准进行操作，并确保附件的连接牢固可靠。

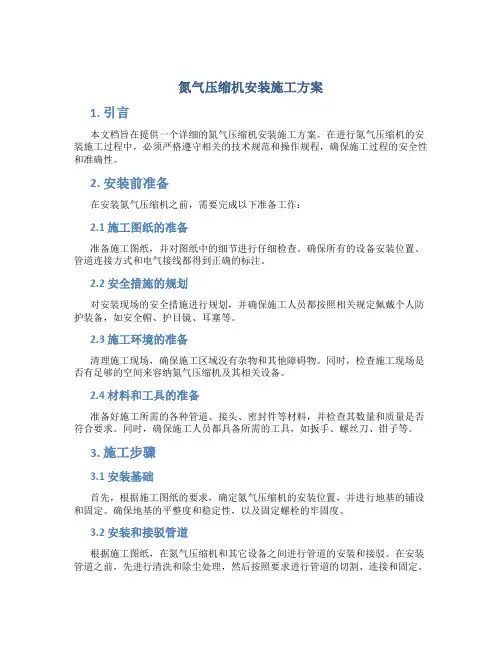

氮气压缩机安装施工方案
氮气压缩机安装施工方案1. 引言本文档旨在提供一个详细的氮气压缩机安装施工方案。
在进行氮气压缩机的安装施工过程中，必须严格遵守相关的技术规范和操作规程，确保施工过程的安全性和准确性。
2. 安装前准备在安装氮气压缩机之前，需要完成以下准备工作：2.1 施工图纸的准备准备施工图纸，并对图纸中的细节进行仔细检查。
确保所有的设备安装位置、管道连接方式和电气接线都得到正确的标注。
2.2 安全措施的规划对安装现场的安全措施进行规划，并确保施工人员都按照相关规定佩戴个人防护装备，如安全帽、护目镜、耳塞等。
2.3 施工环境的准备清理施工现场，确保施工区域没有杂物和其他障碍物。
同时，检查施工现场是否有足够的空间来容纳氮气压缩机及其相关设备。
2.4 材料和工具的准备准备好施工所需的各种管道、接头、密封件等材料，并检查其数量和质量是否符合要求。
同时，确保施工人员都具备所需的工具，如扳手、螺丝刀、钳子等。
3. 施工步骤3.1 安装基础首先，根据施工图纸的要求，确定氮气压缩机的安装位置，并进行地基的铺设和固定。
确保地基的平整度和稳定性，以及固定螺栓的牢固度。
3.2 安装和接驳管道根据施工图纸，在氮气压缩机和其它设备之间进行管道的安装和接驳。
在安装管道之前，先进行清洗和除尘处理，然后按照要求进行管道的切割、连接和固定。
3.3 安装电气设备根据施工图纸，在氮气压缩机周围安装所需的电气设备，如电气控制柜、电动机等。
在安装电气设备之前，必须确保电源接线符合要求，并进行相应的绝缘和接地处理。
3.4 系统调试和试运行安装完毕后，对氮气压缩机进行系统调试和试运行。
检查各个部件的工作状态和压力参数，并进行必要的调整和修正，确保系统的正常运行和安全性。
4. 安全措施在整个安装施工过程中，必须严格遵守相关的安全措施，特别是以下几点：•所有施工人员必须穿戴个人防护装备，如安全帽、防护手套等。
•在施工现场设置明显的安全警示标志，并保持施工区域的通风良好。
压缩机安装施工方案
压缩机安装施工方案一、引言压缩机是现代工业中常见的设备之一，主要用于将气体或蒸气压缩成高密度气体，以供各种工业生产、制冷系统和空气动力设备等使用。
压缩机的安装施工对其正常运行和使用起着至关重要的作用。
本文将详细介绍压缩机安装施工方案。
二、安全措施1.在安装压缩机前，必须明确地划定工作区域，并确保工作区域内没有其他人员非法闯入。
2.在安装过程中，所有的电源必须切断，并进行有效的电气接地。
3.进行安装的所有人员必须穿戴好必要的个人防护装备，如安全帽、护目镜、防护手套等。
4.在压缩机安装完成后，必须对其进行彻底的检查和试运行，并确保所有的备件、工具等杂物已被清除。
三、安装步骤1.选择合适的安装地点：首先需要选择一个平坦、无阻碍和通风的场所来放置压缩机。
同时还要确保该地点有足够大小的安装空间和承重能力。
2.安装基础支撑：根据压缩机的规格和重量，在安装地点上进行合适的基础支撑的设计和施工。
基础支撑必须牢固、稳定，并能够承受压缩机在运行中产生的震动和负荷。
3.安装压缩机本体：将压缩机正确地放置在基础支撑上，并确保其与基础支撑之间没有任何松动或偏移。
同时还要注意相应的安全距离和通风要求。
4.检查和安装相应管路：在压缩机的入口和出口位置上，安装相应的管路和阀门，以保证气体的流通和控制。
同时还要确保管路的通畅和无泄漏。
5.接通电源和信号线：安装好所有的电缆和信号线，并确保其正确地接通到压缩机的相应接口和电源。
6.检查和调试：在安装完成后，必须对压缩机进行仔细的检查和调试。
首先要检查所有的接口、管路和电源是否连接正确，然后进行空载试运行，最后进行全负荷试运行。
7.编写安装报告：在安装完成后，必须详细记录下安装的各项工作内容和情况，并编写安装报告。
报告中应包括安装的日期、施工人员、安装地点、压缩机规格和型号、安装步骤和检查结果等。
四、验收和交付1.验收：在试运行完成后，必须进行压缩机的验收。
验收时要根据相关标准和规范，对压缩机的各项性能、功能和安全性进行检查和测试。
压缩机施工方案
压缩机施工方案一、引言压缩机作为重要的工业设备之一，在各个行业中都起着至关重要的作用。
为了能够正常运行和发挥最佳性能，压缩机施工方案必不可少。
本文将详细介绍压缩机施工方案的内容和步骤，以帮助施工人员正确实施压缩机的安装和调试。
二、施工前的准备工作1. 参考相关标准和规范在进行压缩机施工前，首先要参考相关的标准和规范。
例如，对于电力行业的压缩机，可以参考国家电力行业标准《电力压缩机安装与调试规范》。
这些标准和规范能够指导施工人员正确安装和调试压缩机，确保施工质量。
2. 准备必要的设备和材料在开始施工前，需要准备好必要的设备和材料。
例如，钳工工具、电焊机、油漆等。
施工人员要根据具体的压缩机型号和安装地点，准备相应的设备和材料。
3. 制定详细的施工计划为了保证施工顺利进行，需要制定详细的施工计划。
施工计划应包括施工的时间安排、任务分配、安全措施等内容。
施工人员要严格按照施工计划进行施工，确保每个环节都得到妥善处理。
三、施工步骤1. 安装基础设施首先，需要做好压缩机的基础设施工作。
包括填平基坑、搭建托架、埋设地脚螺栓等。
这些工作是为了保证压缩机的稳定安装和运行。
2. 安装压缩机本体安装基础设施完成后，需要开始安装压缩机本体。
首先，将压缩机本体放置在托架上，注意调整好位置。
然后，使用电焊机焊接与压缩机连接的管道和阀门等，确保密封性和连接牢固。
3. 连接电气设备在安装压缩机本体之后，需要进行电气设备的连接。
根据压缩机型号和要求，接入电源线、控制线、传感器等。
注意使用正确的电线规格，确保电气设备的正常工作。
4. 进行功能调试完成电气设备的连接后，需要进行压缩机的功能调试。
打开电源，按照相关的启动流程启动压缩机。
通过调整参数和观察仪表指示来检查压缩机的运行状态。
确保压缩机正常运行，并符合相关标准和规范的要求。
5. 进行性能调试在完成功能调试后，还需要进行压缩机的性能调试。
通过调整压缩机的工作压力和流量，检查其性能和效果。
压缩机安装施工方案
压缩机安装施工方案1. 引言压缩机是工业生产中重要的设备之一，用于将气体压缩成高压气体，广泛应用于气体输送、储存等领域。
正确的安装施工对于保证压缩机的正常运行和延长使用寿命非常重要。
本文将对压缩机安装施工方案进行详细介绍。
2. 安全准备在进行压缩机安装施工之前，必须做好安全准备工作，确保工作人员和设备的安全。
具体安全准备措施包括： - 确保工作区域的通风良好，排除可燃物和有害气体； - 检查施工现场的地面是否平整稳固，确保设备可以安全放置； - 为工作人员配备必要的个人防护装备，如安全帽、防护眼镜、防护手套等； - 安装警示标志，提醒他人进入该区域需注意安全。
3. 安装流程以下是压缩机安装施工的基本流程：3.1 施工前准备•确定压缩机的安装位置和安装方向，并根据实际情况选择合适的基础支撑方式；•对安装位置进行清洁和防锈处理，确保机器可以牢固地安装在上面；•准备好所需的安装工具和材料，如螺栓、垫片、密封胶等。
3.2 安装基础支撑•根据压缩机的安装位置和要求，选择合适的基础支撑方式，如混凝土基础、机台底座等；•进行基础支撑的施工，确保基础平整、稳固，并与地面固定牢固。
3.3 安装压缩机•将压缩机放置在安装位置上，确保与基础支撑紧密接触；•按照压缩机厂家提供的安装说明，使用螺栓和垫片将压缩机与基础支撑固定；•检查压缩机的水平度和垂直度，必要时进行调整，确保安装正确。
3.4 连接管道和电气•根据压缩机的工作原理和要求，连接进气管道、出气管道和冷却水管道；•注意管道的防震和防漏处理，确保连接牢固；•进行电气连接，包括电力供应、控制线路等，确保电气安装符合规范。
3.5 调试和试运行•完成安装后，进行系统调试和试运行；•检查压缩机的各项参数和仪表的读数是否正常，如压力、温度等；•确保压缩机的运行稳定，无异常噪音和振动。
4. 质量控制为确保压缩机安装施工的质量，需要进行以下质量控制措施： - 按照压缩机厂家提供的安装说明进行操作，确保安装正确； - 严格按照设计要求进行施工，不得随意改动； - 进行必要的检测和测试，如压力测试、振动测试等； - 完成安装后，填写安装验收报告，记录安装情况和测试结果。
压缩机安装施工方案
(22) (23)一、 ......................................... 工程概况及主要特点 3 二、 编制依据 (3)三、 机组主要部件数量，技术参数 .................. 4 四、 主要施工的工序 .. (5)五、 施工应具备的条件及施工准备工作 ................ 5 六、 ........................................基础验收 6 七、 ...................... 开箱检验及安装前的准备工作 7 八、 ............................ 离心压缩机组的安装 8 九、 ........................ 离心压缩机组精对中找正 10 十、离心压缩机组拆检 ............................ 13 十^一、离心压缩机组的二次灌浆 ................... 16 十二、离心压缩机组最终对中 .................... 17 十三、往复压缩机组的安装 ................ 十四、往复压缩机组的对中找正 ........... 十五、附属设备及管路的安装 ........... 十六、油系统的试运行 ...........十七、质量控制点 (23)十八、质量、安全控制措施 ................ ……....... 17 .......20 (21)十九、主要施工计划 (25) (22) (23)、工程概况及主要特点1.1德宝路化工股份有限公司10万吨/年烷烃脱氢项目中气压机（离心压缩机）是沈阳鼓风机集团股份有限公司设计制造（型号为3MCL528）;离心压缩机组中的原动机为电机拖动。
1.2电机、压缩机气缸通过变速箱进行力矩传动。
电机、变速箱和压缩机共用一个底座。
图1-1离心压缩机机组布置示意简图1.3往复压缩机是上海东方压缩机制造有限有公司设计制造的四级四列对动式压缩机（型号为290-C-401 ）。
空气压缩机安装施工方案
空气压缩机安装施工方案
一、前期准备
在进行空气压缩机的安装施工之前，首先需要进行周密的前期准备工作，包括以下几个方面：
1.确定安装位置：根据空气压缩机的尺寸和工作环境要求，选择合适的
安装位置。
2.准备安装工具：准备好安装所需的工具和设备，包括吊车、螺丝刀、
扳手等。
3.准备安装材料：确保安装过程中所需的管道、电线等材料齐全。
4.安全防护措施：提前做好安全防护工作，避免意外事件发生。
二、安装过程
1. 运输与搬运
将空气压缩机从运输车辆上卸下，并利用吊车等设备将其搬运至安装位置，注意操作人员要戴好安全帽和手套。
2. 安装基础
在安装位置上进行地基处理，确保基础平整牢固，并根据设备的尺寸和重量要求设置好支撑架。
3. 连接管道
根据空气压缩机的进出气口位置，连接好进气管道和出气管道，并确保管道连接紧密可靠，不漏气。
4. 电气连接
将空气压缩机与电源进行正确连接，根据电气图纸接线，注意接线顺序和安全间距，确保电气部分正常运行。
5. 调试运行
在安装施工完成后，进行空气压缩机的调试运行，检查设备运行情况和是否有异常噪音、震动等情况，确保设备正常工作。
三、验收和使用
完成安装施工后，对空气压缩机进行验收，包括机械性能、电气性能、安全保护等方面的检查，确认设备符合要求后方可投入正常使用。
以上便是空气压缩机安装施工方案的相关内容，希望对您有所帮助。
压缩机的安装方案
压缩机安装方案活塞式压缩机的工作是气缸、气阀和在气缸中作往复运动的活塞所构成的工作容积不断变化来完成。
活塞式压缩机曲轴每旋转一周所完成的工作，可分为吸气、压缩和压缩过程、排气过程。
活塞式压缩机主要由机体、曲轴、连杆、活塞组、阀门、轴封、油泵、能量调节装置、油循环系统等部件组成。
( 1 )首先对基础表面凿成麻面(深度不少于 10mm ，密度为每平方分米 3-5 个)。
根据土建轴线标记机图纸要求画出中线(、包括机电、机体进出口管线等) ，根据基础标高标志，设定各安装标高(用水准仪标定)。
铲效 20-30mm 基础表面，漏处硬质混凝土以放置零时垫铁。
清晰基础表面及地将螺栓孔的杂物、垃圾等。
( 2 )对照基础中心线，放下主机，调整零时垫铁(只允许 1 组斜垫铁，斜度为 1:20 ，用 0.05mm 的塞尺检查，塞尺不超过垫铁宽度的 1/3 ，允许局部有间隙，为合格者得打磨)，完成初平(测量精度 0.02mm/1m )。
机身、中体的水平度应用水平仪检测，列向水平度在中体滑道处测量，水平度不应超过 0.05mm/m；轴向水平度在机身轴承座孔处测量，水平度不应超过 0.05mm/m。
并以两端数值为准，中间值做参考，两者水平度偏差不得大于 0.05mm/m。
检测机身各轴承孔的同轴度，应不大于 0.05mm/m。
曲轴就位后，应在主轴颈上复查轴向水平，其允许偏差应不大于 0.1mm/m ，并应保证轴颈底部与轴瓦接触良好。
机身、中体水平找正时，应使垫铁组与机身底座彻底接触，使之均匀受力。
地脚螺栓应按对称位置均匀拧紧，在紧固过程中机身、中体的水平度不应发生变化，否则应松开地脚螺栓重新调整各垫铁组，直至达到要求。
机身、中体找正合格后，可将垫铁组的垫铁点焊固定。
机身、中体二次灌浆应在机身找正合格后 24 小时内进行，否则，在二次灌浆前，应对机身、中体的找正数据进行复测，无变化时，方可进行二次灌浆。
二次灌浆时应用细碎石混凝土(或者水泥砂浆)，其标号应比基础混凝土标号高一级，灌浆时应捣固密实，并保证机器安装精度。
压缩机安装施工方案
5.4 压缩机安装施工方案5.4.1 设备的验收、存储1）设备开箱清点验收必须由建设方、厂方、监理方、施工方等四方人员共同见证下进行，按照设备出厂装箱清单逐项核对，四方代表共同在开箱清点验收记录上签字确认。
2）在打开木箱检查物品时，压缩机部件必须有序地存放在干燥的地点，防止环境对货物造成影响，货物部件清点后及时恢复设备包装，并妥善做好保护工作。
3）设备清点、装箱、吊运因遵循下列规则。
① 设备吊装作业只允许有起重资格的人员进行操作。
② 货物重量必须在吊装的安全区域范围。
③ 货物重心一直平稳，不允许倾斜或晃动情况发生。
④ 需使用合适的吊装工具（吊带，钢丝绳等）进行吊装。
⑤ 货物落地要平稳，防止货物跌落。
⑥ 吊具支撑点选择正确⑦ 吊装货物时，下面严禁站人。
⑧ 货物落地选择平整的地方，防止货物倾倒伤人。
5.4.2 基础验收1）按设计图纸要求对基础进行外观检查，不应有裂纹、蜂窝、孔洞、漏筋等缺陷。
并由土建施工方标出基础的纵横中心线及标高基准线。
2）安装人员按基础图、设备的技术文件和设备尺寸对照检查，其偏差见下表的规定。
项次设备基础尺寸及位置的允许偏差表（项目名称mm ）允许偏差1基础坐标位置（纵横轴线）202基础各不同平面的标高0~203基础上平面外形尺寸204基础上平面得水平度每米5全场10 5垂直偏差每米5全场20 6预埋地脚螺栓标高（顶端）20~0中心距2中心位置10 7预埋地脚螺栓孔深度10~0孔壁垂直度105.4.3 基础处理1）基础表面应进行产麻处理，麻点分布均匀。
麻点深度不易小于 10mm ，密度以 100*100mm 面积内有 3-5 个麻点为宜，表面不得有油污及疏松层。
2）放置垫铁或支持调整螺钉用支承板处（主周边50mm ）的基础表面应产平。
3）地脚螺栓孔应清除干净，孔内不得有碎石，泥土等杂物和积水。
4）预埋地脚螺栓的螺纹和螺母表面应清理干净。
不得有粘附的浆料，并进行妥善保护。
5.4.4 设备安装前的准备1）安装前应具备下列技术资料：① 产品出厂合格证② 产品总图、主要部件图、产品安装使用说明书等。
压缩机安装方案
举例：
压缩机主要操作参数
型号
BCL407/A
重量
㎏
34000
进口流量
m3n/h
488000
主轴转速
r/min
10111
进口压力
Mpa(abs)
11
原动机功率
Kw
5697
进口温度
℃
50
气体最高温度
℃
104
进口介质密度
kg/m3
21.255
一阶临界转速
r/min
4668.7
5.4.1核对设备的名称、型号、规格是否与设计文件相符，并检查包装箱号、箱数及外观包装完好情况；
5.4.2按装箱单检查随机资料、产品合格证、组装试验记录及重大缺陷记录，主要包括以下内容：
5.4.2开车备件和两年备件及专用工具是否齐全，零部件有无明显缺陷；
5.4.3对设备的主体进行外观检查，其外漏部分不得有裂纹、锈蚀、碰伤等缺陷；
2.10 压缩机厂家提供的安装资料及图纸和技术要求；
2.11 增安型无刷励磁同步电机资料。
3主要施工程序及施工进度计划
3.1主要施工程序
3.2施工进度计划：制定施工进度计划表格，确定压缩机安装进度里程碑，明确表示出整个安装过程和安装过程中各阶段的时间进程。
4. 施工前准备
4.1所有施工人员必须熟悉施工图纸（包括机组出厂技术文件、安装指导书、装箱单及合格证等）、技术人员编制施工方案、进行图纸汇审等；
5. 开箱检验
5.1设备到货后，由采购部组织机电部、QA/QC部、PMT、监理和施工单位对设备进行开箱检验。
5.2开箱检验应在合适的地点(如厂房或库房)进行，若在露天场地开箱时，必须有妥善的防雨等措施。
典型压缩机安装施工方案范文
典型压缩机安装施工方案引言压缩机作为工业生产中的关键设备，在应用中发挥着重要作用。
正确安装压缩机可以确保其正常运行，降低故障发生的概率，提高生产效率。
但是，不正确的安装会导致故障和安全问题，甚至会影响设备寿命。
因此，本文将介绍典型压缩机安装施工方案，以期在实际操作中提高施工人员的安装技术能力，确保压缩机安全运行。
前期准备在进行压缩机安装施工前，需要进行前期准备工作。
其中，最重要的是确定设备安装的位置和空间要求。
安装位置一般应符合以下要求：•能够达到压缩机空气进出口的流通，通风、降温的要求；•环境的清洁度高；•在安装完成后，容易进行设备调试、维护、保养和更换；•不会因其他因素干扰到其他电气设备的操作和运行。
同时，还需要对压缩机的负荷进行估算和分析，以确保安装操纵实用性。
在确定安装位置和负荷后，施工人员需要进行设备倾角测量和水平度检测，以确保设备安装的平稳度。
安装施工安装施工主要包括设备基础的施工和设备组装的施工。
设备基础施工设备基础主要用于支撑和固定设备的底盘和底座，以达到安全性和稳定性。
设备基础的施工一般需要注意以下三个要点：1. 基础的定位首先，应根据设计要求，确定基础的位置、尺寸、高度、倾角等基本参数。
其次，在基础的定位时，应该使用经纬仪或其他专业实测工具来确定机座的绝对水平位置，避免后期因误差而影响机器使用。
2. 地基处理在施工过程中，应对基础下部进行加固处理，以防地基沉降变形等情况。
对于混凝土基础的处理，一般采取人工挖掘坑、配制混凝土浇筑等方法进行。
3. 加固处理基础施工完工后，还要对其进行检测，以确保其承受能力足够强，可以承载设备的重量，防止安装后设备出现拖动等情况。
在施工完毕后，基础的现场测量应符合设计要求，且保持表面平整，松散浮尘必须及时处理。
设备组装施工在设备组装施工中，主要分为机体、电器等诸多方面，具体如下：1. 机体组装机体部分主要就是机器的安装部分，我们一般将其另设为主机。
空气压缩机安装施工方案
一、工程概况本工程为某工厂压缩空气系统工程，包括空压机、冷冻干燥装置、压缩空气储罐的安装。
工程地点位于工厂内部，占地面积约为100平方米。
空压机型号为XX，排气量为XXm³/min，额定压力为XXbar。
为确保工程顺利进行，特制定以下施工方案。
二、施工准备1. 技术准备（1）熟悉工程图纸、设备技术文件和有关技术资料，了解设备构造、性能和装配数据。
（2）组织施工人员进行技术交底，明确施工工艺、质量标准和安全措施。
2. 材料准备（1）空压机、冷冻干燥装置、储罐等设备；（2）管材、管件、阀门、密封件等；（3）电气设备、电线电缆等；（4）工具、量具、防护用品等。
3. 人员准备（1）组织施工队伍，明确施工人员职责；（2）对施工人员进行安全教育和培训，提高安全意识。
三、施工工艺1. 空压机安装（1）根据设备技术文件要求，检查空压机基础，确保基础水平、稳固；（2）在基础上铺设橡胶减振垫，减少振动和噪音；（3）将空压机吊装就位，调整水平；（4）连接管道、阀门、电气设备等；（5）进行空载试运行，检查空压机运行情况。
2. 冷冻干燥装置安装（1）按照设备技术文件要求，检查冷冻干燥装置基础；（2）在基础上铺设橡胶减振垫；（3）将冷冻干燥装置吊装就位，调整水平；（4）连接管道、阀门、电气设备等；（5）进行空载试运行，检查设备运行情况。
3. 压缩空气储罐安装（1）按照设备技术文件要求，检查储罐基础；（2）在基础上铺设橡胶减振垫；（3）将储罐吊装就位，调整水平；（4）连接管道、阀门、电气设备等；（5）进行空载试运行，检查设备运行情况。
4. 管路安装（1）根据设备技术文件要求，选择合适的管材、管件和阀门；（2）对管道进行清理，确保内部无杂物；（3）按照设计要求，进行管道连接；（4）检查管道压力，确保管道安全运行。
四、质量控制1. 严格按设计图纸、设备技术文件和有关技术规范进行施工；2. 施工过程中，加强质量检查，确保施工质量；3. 对设备、材料进行检查，确保符合质量要求；4. 对施工人员进行技术交底，提高施工质量意识。
压缩机安装施工技术方案
压缩机安装施工技术方案一、项目背景及目标压缩机作为工业生产中的重要设备，其安装施工质量直接影响到整个生产线的运行效率。
本项目旨在为某工厂提供一套完整、高效的压缩机安装施工方案，确保设备安装到位，运行稳定。
二、施工准备工作1.确定施工队伍：挑选一支经验丰富、技能过硬的施工队伍，为项目的顺利进行提供保障。
2.施工材料准备：根据压缩机型号和施工要求，准备相应的施工材料，如管道、阀门、支架等。
3.施工工具准备：确保施工过程中所需的工具齐全，如扳手、螺丝刀、焊接设备等。
4.技术培训：对施工人员进行压缩机安装技术的培训，确保他们熟悉安装流程和注意事项。
三、压缩机安装流程1.基础施工：根据压缩机安装图纸，对设备基础进行施工，确保基础尺寸、强度满足要求。
2.设备搬运：采用专业的搬运工具，如叉车、吊车等，将压缩机搬运至安装位置。
3.设备就位：将压缩机放置在基础平台上，调整水平度，确保设备稳定。
4.管道安装：根据设计图纸，安装压缩机进排气管道、冷却水管道等。
5.电气安装：按照电气设计图纸，安装电源线、控制线等，确保压缩机正常运行。
6.阀门安装：根据工艺要求，安装相应的阀门，如减压阀、截止阀等。
7.调试与验收：完成设备安装后，进行调试，确保设备运行稳定，达到设计要求。
四、施工质量控制1.施工过程监控：对施工过程进行实时监控，确保施工质量。
2.施工记录：详细记录施工过程中的关键数据，如设备安装位置、管道长度等。
3.质量验收：在设备安装完成后，组织质量验收，确保设备安装质量。
4.问题整改：针对验收过程中发现的问题，及时进行整改，确保设备安装质量。
五、施工安全措施1.安全培训：对施工人员进行安全培训，提高他们的安全意识。
2.施工现场管理：加强施工现场管理，确保施工现场安全。
3.安全防护：为施工人员配备安全防护用品，如安全帽、防护眼镜等。
4.应急预案：制定应急预案，确保在突发情况下，能够迅速采取措施，保障人员安全。
六、施工进度安排1.制定施工计划：根据项目要求，制定详细的施工计划，确保施工进度。
冷库压缩机组安装工程方案
冷库压缩机组安装工程方案一、项目概述冷库压缩机组是冷库系统的核心设备，负责提供冷却能力以保持冷库内的温度。
本项目为某农产品运输中心的冷库压缩机组安装工程，压缩机组总功率为XXKW，冷库总容积为XXX立方米，安装地点为交通便利的平地，冷库周边无高楼大厦等影响空气流通的因素。
二、设计目标1. 实现冷库内温度在设定范围内的稳定控制。
2. 确保冷库压缩机组的运行安全可靠，避免因设备故障导致货物损坏的情况。
3. 保证冷库压缩机组的高效运行，尽量降低能耗和维护成本。
三、安装工程流程1. 预安装准备- 确定压缩机组的安装位置，并进行土建工程的准备，包括基础浇筑和地面平整。
- 根据压缩机组的尺寸设计安装平台，并进行制作和安装。
- 配置安装所需的起重设备和辅助工具。
2. 安装压缩机组- 将压缩机组、冷凝器和蒸发器依照设计图纸进行就位。
- 连接冷凝器和压缩机组的管道，并进行冷凝器的固定安装。
- 安装蒸发器，并进行管道的连接和系统的通气。
3. 安装控制系统- 安装冷库温度控制器，并与压缩机组、冷凝器和蒸发器进行联动连接。
- 接入电气系统，并进行调试和联动测试。
4. 竣工验收- 对整个压缩机组安装工程进行全面检查和调试，确保各项设备运行正常。
- 对压缩机组的制冷效果和能耗进行测试，并进行记录。
- 完成相关图纸和资料的整理，进行竣工验收报告的编写。
四、安装工程关键技术1. 土建工程的施工冷库压缩机组的安装需要有一定的土建工程配合，包括地基的承载能力、平整度和排水情况等方面的要求，因此需要进行地面的平整和基础的浇筑。
安装平台的设计需要考虑到压缩机组的尺寸和重量，并保证其稳固和安全。
2. 管道连接和系统调试冷库压缩机组的管道连接是安装工程中的重要环节，需要注意管道的选择和连接方式，以及系统的通气和蒸发器的固定等问题。
在压缩机组的调试中，需要进行冷却剂的注入和系统的压力测试，以保证其运行的安全和稳定。
3. 温度控制系统的调试冷库压缩机组的控制系统需要与压缩机组、冷凝器和蒸发器进行配套，并保证其在设定的温度范围内稳定运行。
压缩机安装方案
压缩机安装方案思绪在键盘上跳跃，回忆起这十年来的方案写作经历，仿佛每一行文字都承载着时间的重量。
现在，让我来为大家详细阐述一下“压缩机安装方案”，希望这次的分享能够助你一臂之力。
一、项目背景压缩机作为工业生产中的重要设备，其安装质量直接关系到生产效率和设备寿命。
本项目旨在为客户提供一份详细、实用的压缩机安装方案，确保压缩机在安装过程中达到最佳状态。
二、安装准备工作1.阅读说明书：在安装前，要认真阅读压缩机的说明书，了解设备的结构、性能和安装要求。
2.准备工具：根据说明书，准备好安装所需的工具，如扳手、螺丝刀、钢尺等。
3.检查设备：检查压缩机的外观，确认无损坏、变形等情况。
同时，检查设备的附件是否齐全。
4.确定安装位置：根据生产现场的具体情况，选择合适的安装位置，确保压缩机安装后便于操作和维护。
三、安装步骤2.安装减震器：在压缩机底座与基础之间安装减震器，降低设备运行时产生的振动。
3.安装管道：根据压缩机的进出口管道要求，安装相应的管道，确保管道畅通、无泄漏。
4.安装电机：将电机与压缩机连接，检查电机的接线是否正确，确保电机正常运行。
5.安装控制系统：根据压缩机的控制要求，安装相应的控制系统，包括启动开关、保护装置等。
6.安装检测仪表：安装压力表、温度计等检测仪表，以便实时监测压缩机的运行状态。
7.安装安全防护装置：根据压缩机的安全要求，安装防护罩、限位开关等安全防护装置。
四、调试与验收1.空载调试：在安装完成后，进行空载调试，检查压缩机的运行是否正常。
2.负载调试：在空载调试合格后，进行负载调试，检查压缩机的性能是否达到设计要求。
3.验收：在调试合格后，组织验收，确保压缩机的安装质量符合要求。
五、后期维护1.定期检查：定期检查压缩机的运行状态，发现异常及时处理。
2.更换配件：根据压缩机的使用情况，定期更换易损件，确保设备正常运行。
3.清洁保养：定期对压缩机进行清洁保养，延长设备使用寿命。
4.技术培训：对操作人员进行技术培训，提高操作水平，降低故障率。
往复式压缩机安装施工方案
一、编制依据1. 《化工机器安装工程施工及验收规范（中小型活塞式压缩机）》2. 《化工机器设备安装施工及验收规范（通用规定）》3. XX改扩建工程动力站技术文件4. 沈阳气体压缩机股份有限公司氮气压缩机组C8802AB随机资料二、工程概况XX改扩建工程动力站新增两套氮气压缩机组（C8802AB），一开一备，由沈阳气体压缩机股份有限公司供货，压缩机驱动电机由南阳防爆集团有限公司生产供货，压缩机和电机两部分成套供货。
三、安装施工方案1. 施工人员及机具进场准备（1）组织施工人员进场，对施工人员进行技术培训和安全教育。
（2）配备满足此项目要求的施工机具及检验合格的计量器具。
（3）成立施工经验丰富、责任心强、技术力量过硬的项目经理部。
2. 施工工艺（1）基础处理：根据设计图纸要求，对基础进行测量、放线、定位，确保基础平面和标高符合设计要求。
（2）垫铁放置：根据设备重量和尺寸，选择合适的垫铁，放置在基础上，确保垫铁平稳、牢固。
（3）设备就位：将压缩机、电机等设备吊装至基础上，确保设备就位准确、平稳。
（4）找正找平：对设备进行找正找平，确保设备垂直、水平，满足设计要求。
（5）一次灌浆：对设备基础进行一次灌浆，确保灌浆密实、平整。
（6）二次灌浆：待一次灌浆凝固后，进行二次灌浆，确保灌浆密实、平整。
（7）设备调试：对设备进行调试，确保设备运行正常、稳定。
3. 施工措施（1）施工过程中，严格遵守施工规范和操作规程，确保施工安全。
（2）施工过程中，加强现场管理，确保施工现场整洁、有序。
（3）加强施工过程中的质量控制，确保施工质量符合设计要求。
（4）做好施工过程中的记录，为后续验收和投入使用提供依据。
四、验收标准1. 基础处理：基础平面、标高符合设计要求，无裂纹、蜂窝、麻面等缺陷。
2. 垫铁放置：垫铁平稳、牢固，无松动现象。
3. 设备就位：设备就位准确、平稳，无倾斜、偏移现象。
4. 找正找平：设备垂直、水平，满足设计要求。
压缩机拆除安装施工方案
一、工程概况本工程为XX工厂压缩机拆除安装项目，主要内容包括压缩机的拆除、运输、安装、调试等。
压缩机型号为XXX，主要用于生产过程中气体的输送和压缩。
为确保工程顺利进行，特制定本施工方案。
二、编制依据1. 《机械设备安装工程施工及验收规范》GB50275-20102. 《压缩机、风机、泵安装工程施工及验收规范》GB50277-20103. 《工业金属管道工程施工及验收规范》GB50235-20104. 《现场设备、工业管道焊接工程施工及验收规范》GB50236-20105. 压缩机设备制造商提供的安装说明书及验收标准三、施工准备1. 组织准备：成立施工项目组，明确各成员职责，制定施工进度计划。
2. 技术准备：熟悉压缩机设备的技术参数、结构特点、安装要求，对施工人员进行技术交底。
3. 材料准备：根据设备参数及安装要求，准备必要的工具、设备、材料。
4. 施工场地准备：确保施工场地平整、开阔，满足施工要求。
四、施工步骤1. 拆除前的准备工作（1）对压缩机进行全面检查，确认无故障后，切断电源，释放压力。
（2）卸下设备周围的附属设备，如管道、支架等。
（3）检查设备基础，确保基础牢固。
2. 压缩机拆除（1）拆除设备上的管道、电缆、传感器等。
（2）拆卸压缩机主体，包括轴承、轴封、齿轮箱等。
（3）对拆卸下的零部件进行检查、清洗、保养。
3. 运输（1）将拆卸下的压缩机零部件进行分类、打包、标记。
（2）选择合适的运输方式，确保运输过程中的安全。
4. 压缩机安装（1）对安装场地进行检查，确保符合安装要求。
（2）根据设备参数，调整基础标高、水平度。
（3）安装压缩机主体，包括轴承、轴封、齿轮箱等。
（4）连接管道、电缆、传感器等。
5. 调试与验收（1）启动压缩机，进行空载试运行。
（2）检查设备运行状态，确保无异常。
（3）进行负荷试运行，观察设备运行稳定性。
（4）根据设备参数及验收标准，进行验收。
五、质量控制1. 严格按照设备制造商提供的安装说明书及验收标准进行施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1 编制说明 (2)2 编制依据 (2)3 机组安装程序 (3)4 施工组织 (4)5 机组安装……………………………………………………………………………………. ..66 附属管道及安装 (9)7 机组试运行 (10)8交工技术文件 (10)9质量保证措施 (11)10 安全技术措施 (14)11施工进度计划 (16)12人力资源及施工机具 (16)1编制说明本方案为中煤陕西榆林能源化工有限公司甲醇醋酸系列深加工及综合利用项目一期净化装置压缩机安装施工方案，由北京华旭监理公司负责监理工作。
本工程一共四台压缩机低温甲醇洗2台为往复式循环气压缩机，冷冻站2台离心式丙烯压缩机，此方式仅适用于循环气压缩机安装循环气压缩机主机外形尺寸（长*宽*高）：115000×10150×6300设计流量 14966Nm3/h 压差2编制依据（1）中煤管理程序文件CCSC-PO7-01施工与验收法规及标准管理规定（2）压缩机到场技术文件（3）《石油化工安装工程施工质量验收统一标准》SH/T3508-2001（4）《石油化工对置式往复压缩机组施工及验收规范》SH/T3544-2009（5）《石油化工建设项目施工安全技术规范》GB50484-2008（6）《石油化工建设工程项目交工技术文件规定》SH/T3503（7）《压缩机、风机、泵安装工程施工及验收规范》GB50275-2010(8) 中煤相关HSE管理程序文件3机组安装程序机组到货后，由总包、监理、业主、制造厂和施工单位相关人员共同进行开箱检验，按照装箱单和施工图纸核对箱数、箱号及设备位号、名称、型号，并核实零、部件的品种、规格及数量等；对机组零、部件及材料等进行外观检查；随机资料及专用工具是否齐全；专用工具设专人管理，工程完工后全部交还业主保管，备品备件应由业主统一保管；拆箱应注意保护设备，谨慎开启，对暂时不安装的设备还应注意保护包装箱，检验后封箱保存；机组配套的电气、仪表设备及配件，应由电仪专业人员验收后自行保管；特殊零部件，易损件宜放置库房设专人保管，以防丢失或损坏；机组开箱检验后要做好记录，并共同签证，对检验期间或安装过程中发现设备损坏或质量缺陷，要及时与总包、监理、业主及制造厂共同检查协商处理；教育培训与持证上岗管理教育培训制度项目部建立健全安全生产教育培训制度，组织对新进场职工进行教育培训，并签订“个人安全承诺书”。
只有接受过教育培训且考试合格的人员，方可进入施工现场，凡未经教育培训或教育培训考试不合格的人员不得上岗作业。
教育培训的内容应包括但不限于以下条款：1）中煤榆横煤化项目HSE管理程序及本项目的基本要求；2）国家及行业的有关职业健康安全环境保护法律及法规；3）典型事故案例；4）施工重要部位装置的主要危险源环境因素及控制措施；5）安全用火安全用电高空作业起重作业等有关规定，并结合施工季节进行季节性施工教育。
6）针对施工作业性质分别学习各作业范围内的安全规程。
7）针对不同工种不同作业场所不同施工内容及施工时间的不同采取的其他针对性的安全技术教育培训。
8）各施工队及施工班组每日作业前必须进行作业安全分析并填写每日作业安全卡，所有作业人员必须签名确认，项目部的现场生产主管和安全监督负责监督检查各工作点的每日作业安全卡并签名确认。
5机组安装基础验收及处理按有关土建基础图及机器的技术文件，对基础的尺寸及位置进行复测检查，其允许偏差如下表：. 2外观检查基础上应标有明显的标高基准线、纵横中心线及沉降观测点，且不得有裂纹、蜂窝、空洞、露筋；. 3检查基础的外形尺寸允许偏差±20mm，挂线检查基础的纵、横轴线偏差20mm，地脚螺栓顶标高偏差＋10mm，中心距偏差±2mm，且丝扣保护完好，拧入顺利；. 4二次灌浆的机器基础表面应铲掉疏松混凝土并凿成麻面，用压缩空气将基础表面吹净。
往复式压缩机及离心式压缩机主机吊装及找平 ,循环气压缩机吊装采用30吨汽车吊进行吊装；用线锤测定底座的轴线应与机器基础的轴线偏差不大于2 mm；用水准仪测量底座的安装标高偏差不大于5 mm；机身在基础就位后，用水平仪通过主轴孔找机身的纵向水平，通过中体滑道找机身的横向水平。
纵向水平以滑道后端为基准，其水平度偏差不大于m.循环气压缩机安装时应以活塞杆冷态下水平，垂直径向跳动允许值做为验收依据。
机组找平经共检合格后交付土建进行二次灌浆。
对于循环气压缩机，基础、机身、纵、横轴线检查后，把机身的垫铁组电焊，进行二次灌浆，灌浆应连续进行，对上述的安装精度进行复查校正。
曲轴、连杆、十字头的安装：曲轴、连杆、十字头安装前应彻底清洗干净，曲轴、连杆、十字头上的油孔、油槽应保持畅通、清洁。
主轴承、连杆大头瓦与主轴颈、曲柄销的良好接触及径向间隙在紧固螺栓拧紧的条件下，其间隙应符合下表规定：轴瓦精度高，一般不允许刮研，在接触不良时（少于90°），应通过换轴瓦来达到，个别也可以通过对轴瓦局部微量刮修。
十字头与连杆连接后，应用塞尺在十字头与滑道全行程的各个位置上测量间隙，并符合上表中规定。
曲轴就位后，应在主轴颈上复查轴向水平，其允许偏差应不大于m，并应保持轴颈底部与轴瓦接触良好。
气缸与接筒的安装：安装气缸应以中体滑道轴心线为基准，找各气缸的中心线，同轴度允许偏差应符合下表规定，气缸倾斜方向应与中体滑道倾斜方向一致。
填料安装：安装前必须彻底清洗填料的各零部件，保证无油垢和其他脏物。
正确安装各填料密封室，保证冷却水路畅通，正确调整密封室的轴向间隙。
活塞的安装：安装活塞环、支撑环时，活塞环、支撑在槽内应自由活动，活塞环有不同切口应交叉装配。
紧固活塞螺母时，必须用随机所带工具电加热棒，不得用其他工具强行拧紧螺母，活塞与气缸的止点间隙、活塞体与气缸的径向间隙应符合间隙表规定的数值。
附属设备安装要求表5-1 附属机器设备安装允许偏差电机与压缩机联轴器间的轴对中时电机侧应比压缩机侧低，当制造厂技术文件无规定时径向和端面的对中值允许偏差宜为mm；附属管道及与机组连接的工艺管道a设备配管时应从设备管口向外配，把管道焊接应力引向设备远处，配管时管道重量应承受在支吊架上，不得使机体或其他设备受到额外应力，管道和附件应不妨碍机体和凝汽器的自由伸缩；b流量、温度、压力等检测部件的连接管件应在管道吹洗前安装，检测部件在管道吹洗后安装；c油系统管道焊接接头应采用氩弧焊打底，并在焊口两侧涂防飞溅液，回油管道水平段应根据要求设置坡度，无规定时坡度值应为3%；d油管路中不得使用碳钢管件或阀门；a符合制造厂技术文件提供的流程图；b管道的布置应保证机组及管道在运行中能自由膨胀或收缩；c疏水管道应向排水侧有%的坡度能排除系统中的积水；d管道及管件布置应便于机体和汽(气)阀的拆卸便于运行操作和检修且不得妨碍通行；e管道应有合适的支吊架。
6. 3管道吹洗m/s；.油冲洗检查合格后应由总包、监理、业主及制造厂各方共同签字确认，然后将油管与设备联接好。
7机组试运行单体试车时单独编制方案8交工技术文件压缩机组经试运行合格后应及时办理交工验收，并按SH 3503-2007有关规定向建设单位提交交工技术文件。
工程竣工资料整理本工程主要工程竣工技术文件包括：A、交工技术文件目录B、交工技术文件说明C、开工报告D、工程中间交接证书E、联动试运行合格证书F、工程交工证书G、交工技术文件移交证书H、工程联络单I、设计变更单一览表J、工程联络单一览表K、隐蔽工程记录Q、管道吹扫、清洗（脱脂）记录T、国家和业主要求的其他有关资料。
工程竣工资料应予工程的施工进度同步进行。
按照工程交工文件的要求，分类、分册保存，按质、按量的及时上报给相关管理单位。
9质量保证措施压缩机组应设专区，派专人做好防护保卫工作，工作及技术人员配带特区通行证，无关及无证人员严禁入内；设备安装时应将周围的孔洞用钢板或其他物品盖好并固定牢固；机组解体所使用的工具应做好记录，收工前必须清点，以防工具遗忘在机器内；所有与机器连接的管道、设备及机组本体封闭前均经相关人员检查合格后方可封闭；拆检的零部件不允许直接放在地面上，必须用道木支垫，或放在洁净的胶皮上；零部件拆检时必须作好标记，容易混淆的零部件应做标签，注明部件名称及安装部位；暂时不封闭的管口、零部件、机体必须用塑料布包裹好，防止杂物落入；设备及零部件吊装时，应符合下列要求：管道预制及组装时，要考虑管道的应力释放。
管道在与机器连接时使用百分表监控，严禁强力对口，在设备连接口适当位置预留固定焊口，较大管径的焊口应对称焊接，防止变形；二次灌浆前应将基础表面的油污、杂物清理干净，灌浆料在保质期内，且有合格证，严格按照使用说明书进行配比；灌浆时应从一侧灌入，防止底座与灌浆层间产生气体而留有间零、部件的清洗除符合《机器设备安装工程施工及验收通用规定》GB50231-98的有关规定外，还应符合下列要求：机器组装后，各法兰、接头处均应封闭；转子的监测元件应校验后装入，并应符合技术文件的规定。
质量控制点10安全技术措施工作危险分析（JHA）见表10-1表10-1 工作危险性分析表（JHA）项目(单位)名称：榆横煤化工项目一期（I）净化装置单项工程(作业)名称：循环气压缩厂房、冷冻站安装工程日期：2013年3月HSE管理措施：进入施工现场的施工人员必须经安全教育后方可进入厂区；现场施工过程中,必须坚持“安全第一,预防为主”的原则，遵守有关安全规定；进入施工现场的施工人员必须熟知本工种的安全规程，并应正确使用个人防护用品；用电设备及板房应有良好的接地，试压泵、空压机、卷扬机应由电工负责；起吊重物时，核算重量，严禁盲目起吊。
吊车司机、起重工、钳工等应密切配合，吊车支腿全伸支垫可靠，起重信号准确，起重臂下及吊重物下严禁站人，用哨、旗指挥；雷雨天气及10m/s以上的大风天时，严禁进行吊装和高处作业；施工现场应配备必要的消防器材；容器内应有良好的通风设施，及时排除有毒、有害物质；设备解体时，用热油加热拆卸件时，必须将盛装热油的器具固定牢，以防烫伤；夜间施工应有足够照明；容器内照明应使用12V安全电压；上、下垂直交叉作业时，应系挂安全网，严禁将物品工具等上、下抛掷，应用工具袋或绳索传递；现场开启的设备包装箱应随时清理；施工现场物品摆放整齐，用的破布、棉纱等应统一处理，不可随地乱扔；设备及现场留下的油污、杂物及时擦洗干净；施工现场暂不安装的设备应统一摆放整齐；现场的预留孔洞，必须架设临时保护设施，并做出醒目标识；膨胀节安装时（容器内作业）必须有监护人，设备壳体必须接地；焊工必须穿绝缘鞋；行灯电压不得高于12伏；设备吊装由专人指挥，信号明确，特殊设备应使用专用吊装工具。
设备与钢丝绳之间应垫胶皮；化学清洗人员必须穿耐酸、碱工作服及手套，戴护目镜，废酸液放在指定位置，不可随意倾倒，泵及酸液槽应接地保护并挂警示牌、拉警戒绳；进行解体清洗、油冲洗工作时，拉警戒绳并挂警示牌，工作区域禁止烟火及焊接火花落入。
