风机使用说明书
一次风机使用说明书
SFG20D-C6B一次风机使用说明书产品形式: 悬臂D式离心风机文件编号: T498 SY编制日期: 2009年6月项目部目录1．风机用途2．风机主要技术参数3．性能参数4．风机性能换算5．风机结构5.1. 传动组5.2. 叶轮组5.3. 机壳组5.4. 进风口5.5. 调节门组5.6. 进、出口软联接5.7. 液力偶合器6．风机的安装7．风机的运行7.1试运行7.2风机的紧急停车与步骤8．风机的维护8.1维护注意事项8.2正常运转中注意事项8.3风机的主要故障及原因9．风机的检修9.1风机拆卸步骤9.2主要检修项目10．说明书附图1. 风机用途：SFG20D-C6B风机是专为印度WPCPL4×135MW发电工程项目设计的一次风机,输送介质为空气，介质温度为20℃。
2. 风机主要技术参数2.1 风机参数：1)风机型式：单吸入离心式悬臂支撑2)风机进气方向：9003)风机出气方向：004)叶轮直径：2000 mm5)风机主轴最高转速；1450 r/min6)叶轮最高圆周速度：157.6 m/s7)风机转子临界转速：≥1.3n(n=1450rpm)8)飞轮力拒（GD2）2020 kgm2（不包括电动机）9)转子组重量：2000 Kg (最大单件重量)10)风机总重: 4650 Kg（不包括电动机）2.2 电动机参数：1)电动机型号：YFKK450-42)额定功率：710 KW3)电机电压： 6.6 KV4)额定转速：1450 r/min2.3风机设计参数1)流量: 132690 m3/h2)介质温度: 48 ℃3)介质密度: 1.091 kg/m34)全压: 12624 Pa5)轴功率: 593 KW6)最高内效率：82 %7)转速: 1450 r/min8)电动机功率: 710 KW3．风机性能曲线见附图4．风机性能换算当介质密度变化时，风机性能按下式换算：Q1 = Q2 ；P1 / P2 = ρj1 /ρj2；N1 /N2 =ρj1/ρj2当风机转速变化时，风机性能按下式换算Q1/ Q2= n1/n2 ；P1/P2=(n1/n2)2；N1/N2=( n1/n2)3气体密度随进口温度和大气压力的变化而变化，其关系如下：ρ1/ρ2=（Pj1/Pj2）X{(273+tj2)/(273+tji}Q-流量；P-压力；N-功率；ρ-密度；j-进口5．风机结构风机主要有传动组、叶轮组、机壳组、进风口、调节门组、进、出口软联接等组成。
风机使用说明书

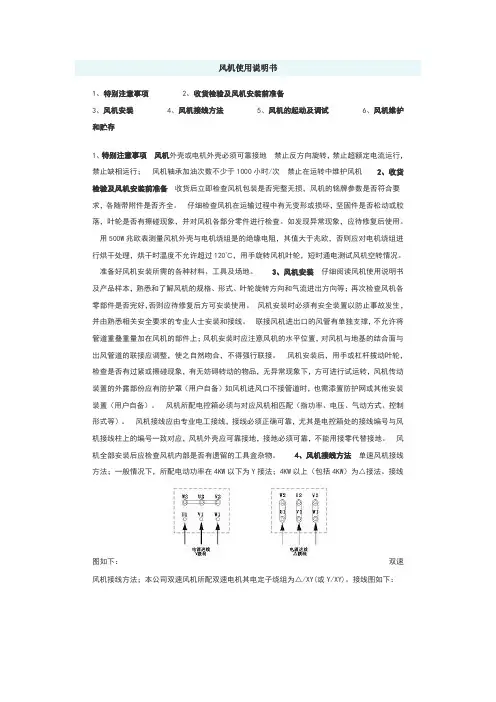

风机使用说明书1、特别注意事项2、收货检验及风机安装前准备3、风机安装4、风机接线方法5、风机的起动及调试6、风机维护和贮存1、特别注意事项风机外壳或电机外壳必须可靠接地禁止反方向旋转，禁止超额定电流运行，禁止缺相运行；风机轴承加油次数不少于1000小时/次禁止在运转中维护风机2、收货检验及风机安装前准备收货后立即检查风机包装是否完整无损，风机的铭牌参数是否符合要求，各随带附件是否齐全。
仔细检查风机在运输过程中有无变形或损坏，坚固件是否松动或胶落，叶轮是否有擦碰现象，并对风机各部分零件进行检查。
如发现异常现象，应待修复后使用。
用500W兆欧表测量风机外壳与电机绕组是的绝缘电阻，其值大于兆欧，否则应对电机绕组进行烘干处理，烘干时温度不允许超过120℃，用手旋转风机叶轮，短时通电测试风机空转情况。
准备好风机安装所需的各种材料、工具及场地。
3、风机安装仔细阅读风机使用说明书及产品样本，熟悉和了解风机的规格、形式、叶轮旋转方向和气流进出方向等；再次检查风机各零部件是否完好，否则应待修复后方可安装使用。
风机安装时必须有安全装置以防止事故发生，并由熟悉相关安全要求的专业人士安装和接线。
联接风机进出口的风管有单独支撑，不允许将管道重叠重量加在风机的部件上；风机安装时应注意风机的水平位置，对风机与地基的结合面与出风管道的联接应调整，使之自然吻合，不得强行联接。
风机安装后，用手或杠杆拨动叶轮，检查是否有过紧或擦碰现象，有无妨碍转动的物品，无异常现象下，方可进行试运转，风机传动装置的外露部份应有防护罩（用户自备）如风机进风口不接管道时，也需添置防护网或其他安装装置（用户自备）。
风机所配电控箱必须与对应风机相匹配（指功率、电压、气动方式、控制形式等）。
风机接线应由专业电工接线，接线必须正确可靠，尤其是电控箱处的接线编号与风机接线柱上的编号一致对应，风机外壳应可靠接地，接地必须可靠，不能用接零代替接地。
风机全部安装后应检查风机内部是否有遗留的工具盒杂物。
风机使用维护说明书
风机使用维护说明书一、前言风机是一种广泛应用于工业生产中的重要设备，它具有输送、排风、通风、增压和换气等功能。
本文档旨在为风机的用户提供使用和维护的详细说明，以确保风机的正常运行和延长其使用寿命。
二、安全注意事项在使用风机之前，请先阅读并理解以下安全注意事项：1. 请确保风机的电源接地良好，避免电击危险。
2. 使用风机时，请确保工作场所通风良好，以避免因密闭环境引起的异常热量和有害气体积聚。
3. 风机工作期间，请避免将手或其他物品伸入风机进出风口，以免发生意外伤害。
4. 风机维护时，请务必断开电源，并等待风机完全停止旋转后再进行维护操作。
5. 如发现风机有任何异常现象（如异味、噪音、震动等），请立即停止使用，并联系专业人员进行检修。
6. 严禁修改风机的结构和参数，否则会导致风机性能下降、故障甚至危险。
三、风机的使用1. 风机的启动与停止a. 启动风机前，请确保电源接通并检查电源电压是否符合额定电压。
b. 启动风机前，请确保进风口和出风口无阻塞物，以避免风机负载过大。
c. 启动风机后，请及时检查转动方向是否正确，确保风机叶片按照箭头方向旋转。
d. 停止风机时，请先断开电源，再等待风机完全停止旋转后再进行其他操作。
2. 风机的维护a. 定期清洁：风机在长时间使用后，叶片和内部可能会积累灰尘和污垢，影响风机的通风效果。
建议每隔一段时间对风机进行清洁，可使用干净软布轻轻擦拭，切勿使用尖锐物品刮擦，以免刮伤叶片和损坏风机。
b. 润滑维护：部分风机需要定期添加润滑油或脂进行保养，以减少摩擦和噪音。
具体的润滑方式和周期应根据风机的型号和厂家要求执行。
c. 检查固定件：定期检查风机的紧固件，如螺丝、螺母等，确保其牢固可靠，如发现松动现象，请及时进行紧固。
d. 故障排除：如果风机在使用过程中出现异常，如噪音大、振动明显等，首先停止使用，并检查是否有杂物或损坏部件导致的故障，如能自行排除则及时修复，否则请联系专业人员进行维修。
D式风机使用说明书
离心风机使用说明书（D式传动方式）鞍山风机集团有限责任公司产品使用说明一、风机的形式1．本风机均可制成右旋转或左旋转两种形式，从原动机端看叶轮的旋转方向，如叶轮按顺时针旋转，则称为右旋转风机(或顺时针旋转风机)，以“右”表示；叶轮按逆时针旋转, 则称为左旋转风机(或逆时针旋转风机)，以“左”表示。
2．风机的传动方式为D式、电机与风机联接均采用弹性联轴器联接传动。
示意图如下注：（1）D式为悬臂支撑形式；（2）风机的出风口的安装位置,按叶轮的旋转方向,以机壳的出风口安装角度表示。
“右”“左”、均可制成0°、45°、90°、135°、°180°、五种基本角度(从原动机端看)，如图所示，除以上五种基本角度外，可按用户要求制作。
二、风机的结构风机由叶轮、机壳、进风口、调节门、传动部分等部分组成；1．叶轮：叶片均为优质钢制成，焊接于弧锥形轮盖与平板形的轮盘中间，叶轮经动平衡校正，因此运转平稳，有较高的强度和耐磨性，使用寿命较长。
2．机壳：由钢板焊接成蜗形壳体，根据结构需要制成整体、两开、三开型式蜗形壳体。
各部件之间用螺栓联结。
3．传动组：主轴用优质钢制成，采用滚动轴承，润滑方式有两种，脂润滑和油润滑，简单区别在于油润滑带有油窗，没有油窗的为脂润滑，轴承侧盖有注油孔。
轴承箱有两种形式：整体筒式轴承箱，和两个独立的枕式轴承箱；全部为滚动轴承。
轴承箱上装有金属护套温度计、Pt100铂热电阻（根据用户需要）和油位指示器，风机的轴承油润滑，采用L-FC32#轴承油，或GB44384 N46（相当旧牌号30#机械油），油量控制在油位线上，不得超过高、低油位限值。
脂润滑采用2号锂基脂润滑脂润滑。
注：风机如配有水冷装置，采用普通工业自来水冷却，其水压为0.3～0.5MPa ，因此，须加输水管，耗水量随气温、使用情况不同而异，水量调节应使轴承产生的热量能及时带走，保持轴承温度不超过70℃为宜，水量过少轴承温升过高，水量过大易使轴承温度低于露点而产生油中带水现象。
风机操作说明
风机操作说明一、前言风机作为一种常用的设备，在工业生产、建筑通风和空调等领域有着广泛的应用。
本文旨在为用户提供一份详细的风机操作说明，以确保安全使用和有效运行。
二、风机概述风机是一种能够产生气流并用于通风或输送气体的机械装置。
它由电动机、叶轮、风道及控制系统等组成，通过叶轮的旋转运动产生气流，从而实现通风或气体输送的功能。
三、安全操作指南为了确保使用风机的安全性，以下是一些重要的操作指南：1. 保持清洁在使用风机之前，务必确保周围环境干净无障碍物。
定期清理风机的叶轮、机壳和风道，避免积灰或其他杂质影响风机的正常运行。
2. 注意电源安全在连接电源之前，检查风机的电源线是否完好无损。
确保使用符合安全标准的电源插座，并避免将风机与其他高功率电器连接到同一个插座上，以防电流过载。
3. 操作面板熟悉详细阅读操作面板上的说明书或标示，并熟悉各个按钮和开关的功能。
了解操作面板上的指示灯代表什么意思，并在使用过程中密切关注任何异常状态。
4. 启动前的准备工作在启动风机之前，确保风机的安全防护装置完好无损。
检查风机旋转部件是否正常运转，并检查油润滑装置是否充足。
5. 正确启动风机按照操作面板上的指示，逐步启动风机。
在风机启动后，观察其运行是否平稳，如有异常应立即停止并排查故障原因。
6. 保持适当距离在风机运行过程中，保持适当的安全距离，避免身体或其他物体靠近风机，以免发生伤害或堵塞风道。
7. 定期维护保养风机作为一种机械设备，需要定期的维护保养以确保其正常运行。
请按照操作手册中的要求进行维护保养工作，并遵循维保周期进行预防性的维护措施。
四、故障排除与维修在操作风机时，可能会遇到一些故障情况，以下是一些建议的故障排除方法：1. 噪音过大若风机运行时噪音异常大，可能是由于叶轮松动、局部磨损或异物进入等原因。
此时应立即停机检查并排除故障，必要时请联系专业维修人员。
2. 风量减小若风机送风量减小，可能是由于风轮叶片积灰或磨损严重。
三叶罗茨鼓风机使用说明书
三叶罗茨鼓风机使用说明书山东锦工有限公司中国·山东一、JGR 三叶风机构造说明工作原理：电机通过V型带带动鼓风机，使吸入的空气通过一对三叶型叶轮的回转从排气口排出。
（关于风机详细结构，请看此说明书第12页的鼓风机展开图）二、JGR风机安装注意事项①请不要把风机设置在易产生有机溶剂、涂料等易燃性气体和腐蚀性气体的场所，以防火灾和中毒。
②请不要把风机设置在人经常通过和儿童经常出入的场所，以防受伤和烫伤。
③风机房内温度应在40℃以下，超过40℃将会极大缩短鼓风机和电机的寿命，请设置换气扇，确保室温在40℃以下。
冬季气温长期在0℃以下时，应注意齿轮油会固化，运转一段时间后，温度会上升。
④地基要牢固，表面要平整，地基要高出地面。
⑤风机周围空间应满足风机拆卸和检修用。
⑥风机室外配置时，请设置防雨棚。
三、JGR风机配管安装注意事项①风机管道要挠性连接，不要在上面堆放杂物。
②管道材料应能承受排气时的温度和风压（可采用钢管）。
③管道内部清洁，防止杂物进入。
④安装一个逆止阀，防止由于反转而引起的回流进入鼓风机。
⑤多台鼓风机并列运转的场合，各分管道上必须设置闸阀（其中一台风机检修时，可截止该管道。
）四、JGR风机操作前注意事项①清扫管道内的异物，并保持管道内的清洁。
②检查螺栓、螺母连接松紧情况。
③必须安装皮带罩，防止衣服和手等卷入皮带和皮带轮之间。
④将管道上的闸阀全部打开，否则风机超负荷运转，机器受损。
⑤加入齿轮油，油面静止于油标中心位置（风机出厂时，油箱内无油）。
⑥检查V型带的张力和皮带轮的偏正，风机出厂时已调整好，请确认在运输与安装过程有无松动。
※可以用钢板尺或绳子找正皮带轮，并调整张紧程度，如使用张力计可以更方便的调整皮带的张力，而且，运行2～3天后，因皮带与皮带轮的磨合，若皮带变松弛，请重新调整。
⑦加注轴承润滑脂，可用油枪加至油从压盖上的泄油孔泄出为止（风机出厂时已加润滑脂）⑧检查电源的电压和频率；检查电缆线的连接；从皮带轮侧看主动轴回转方向为逆时针。
吹风机使用说明书
吹风机使用说明书1. 产品介绍吹风机是一种家用电器，用于吹干头发或其他湿润物体。
本产品采用最新的电子控制技术和高效电动机，具有快速吹干、安全可靠的特点。
2. 安全注意事项为了确保您的安全和正确使用吹风机，请务必遵守以下注意事项：- 请将吹风机放置在平稳的表面上，离开易燃物品和水源。
- 使用前请确保电源插头与插座连接稳固，避免插头不完全插入或松动。
- 请勿将吹风机浸入水中，以免发生电击事故。
- 使用时请确保手部干燥，避免触摸吹风机表面。
3. 使用方法- 步骤一：插入电源插头将吹风机的电源插头插入合适的插座。
插入时请确保插头与插座连接紧密，以免发生电流漏电。
- 步骤二：调节温度和风速本产品支持多档温度和风速调节。
根据个人需求，在机身上寻找温度和风速调节开关，并根据需要将其拨至适宜档位。
- 步骤三：开始吹干打开吹风机的电源开关，开始使用。
将吹风机对准需要吹干的部位，保持一定距离并移动吹风机，以达到均匀吹干的效果。
4. 温馨提示- 请勿将吹风机长时间对准同一部位吹风，避免损伤头发或烫伤皮肤。
- 使用过程中如发现吹风机过热、异味或其他异常情况，请立即停止使用，并与售后部门联系维修。
- 使用后请将吹风机断电并冷却后存放，避免长时间通电或高温环境下存放。
5. 清洁与维护- 使用完毕后，请将吹风机断电并等待冷却后进行清洁。
- 用软布或吹风机附带的清洁刷，将机身表面的灰尘和污垢清理干净。
- 避免用水直接清洗吹风机，以免损坏电路或发生漏电事故。
6. 售后服务如在使用过程中遇到任何问题或需要售后服务，请联系我们的客服热线或发送邮件至售后服务部门。
我们将竭诚为您解决问题并提供优质的售后服务。
再次提醒：本使用说明书仅适用于吹风机型号为XXX，其他型号的吹风机请联系售后服务部门获取相应的使用说明书。
请妥善保管本说明书，以便日后查询。
祝您使用愉快！。
冷风机使用说明书
冷风机使用说明书冷风机使用说明书亲爱的用户，欢迎使用我们的冷风机！为了帮助您更好地使用产品，我们提供了以下详细的使用说明。
请您仔细阅读并按照指示操作，以获得舒适和清凉的体验。
1. 产品概述冷风机是一款能够将周围空气经过降温处理后吹出凉爽风的电器设备。
它采用先进的制冷技术，可以有效地降低周围环境的温度，为您创造一个宜人的工作或休息环境。
2. 使用前的准备在使用冷风机之前，请确保您已经按照以下步骤进行准备：- 将冷风机放置在室内通风良好的地方。
- 将冷风机连接到电源，并确保电源开关处于关闭状态。
- 清洁冷风机的进气口和出气口，以确保通风畅通。
3. 使用步骤按照以下步骤正确使用冷风机:- 打开冷风机前，请确保电源开关处于关闭状态。
- 将冷风机连接到电源，并确保电源插头已牢固插入插座。
- 打开电源开关，并设置所需的风速和温度，您可以通过旋钮或遥控器来进行调节。
- 默认模式为自动模式，根据周围温度自动调整冷风机运行状态。
您也可以选择手动模式，根据个人需求自行调节。
- 在使用过程中，您可以根据需要微调风速和温度。
4. 专业提示为了确保您获得最佳的使用体验，请注意以下专业提示：- 在使用冷风机时，保持室内的门窗密闭，以防止热空气流入，影响降温效果。
- 长时间使用冷风机后，请关闭电源并拔掉电源插头，以免浪费能源和造成电器损坏。
- 定期清洁冷风机的滤网和散热器以保持良好的工作效率。
- 如发现冷风机有异常响声或电器故障，请立即停止使用并联系售后服务。
5. 安全注意事项为了确保您的人身安全和产品的正常运行，请在使用冷风机时注意以下安全事项：- 请勿在进水或潮湿的环境中使用冷风机，以避免电器短路或触电事故。
- 使用冷风机时，请勿将手指或其他物体伸入冷风机进气口或出气口，以免发生意外。
- 请勿将冷风机放置于易燃物品附近，以防止火灾。
- 当冷风机不在使用时，请将电源开关关闭并拔掉电源插头。
希望以上使用说明能够帮助您正确、安全地使用我们的冷风机。
风机使用说明书
风机使用说明书1、特别注意事项2、收货检验及风机安装前准备3、风机安装4、风机接线方法5、风机的起动及调试6、风机维护和贮存1、特别注意事项1.1风机外壳或电机外壳必须可靠接地1.2禁止反方向旋转，禁止超额定电流运行，禁止缺相运行；1.3风机轴承加油次数不少于1000小时/次1.4禁止在运转中维护风机2、收货检验及风机安装前准备2.1收货后立即检查风机包装是否完整无损，风机的铭牌参数是否符合要求，各随带附件是否齐全。
2.2仔细检查风机在运输过程中有无变形或损坏，坚固件是否松动或胶落，叶轮是否有擦碰现象，并对风机各部分零件进行检查。
如发现异常现象，应待修复后使用。
2.3用500W兆欧表测量风机外壳与电机绕组是的绝缘电阻，其值大于0.5兆欧，否则应对电机绕组进行烘干处理，烘干时温度不允许超过120 C，用手旋转风机叶轮，短时通电测试风机空转情况。
2.4准备好风机安装所需的各种材料、工具及场地。
3、风机安装3.1仔细阅读风机使用说明书及产品样本，熟悉和了解风机的规格、形式、叶轮旋转方向和气流进岀方向等；再次检查风机各零部件是否完好，否则应待修复后方可安装使用。
3.2风机安装时必须有安全装置以防止事故发生，并由熟悉相关安全要求的专业人士安装和接线。
3.3联接风机进岀口的风管有单独支撑，不允许将管道重叠重量加在风机的部件上；风机安装时应注意风机的水平位置，对风机与地基的结合面与岀风管道的联接应调整，使之自然吻合，不得强行联接。
3.4风机安装后，用手或杠杆拨动叶轮，检查是否有过紧或擦碰现象，有无妨碍转动的物品，无异常现象下，方可进行试运转，风机传动装置的外露部份应有防护罩（用户自备）如风机进风口不接管道时，也需添置防护网或其他安装装置（用户自备）。
3.5风机所配电控箱必须与对应风机相匹配（指功率、电压、气动方式、控制形式等）。
3.6风机接线应由专业电工接线，接线必须正确可靠，尤其是电控箱处的接线编号与风机接线柱上的编号一致对应，风机外壳应可靠接地，接地必须可靠，不能用接零代替接地。
新飞冷风机说明书
新飞冷风机说明书为了更安全、更有效地使用新飞冷风机，请参阅以下使用说明：1、初次使用：机器安装完毕，电厂商调试清选完成后再开启冷风机。
2、冷风机开启：先开启风机开关，风机开始送风；然后启动制冷和摆叶功能。
变频机可根据需要调整风速。
正常情况下不要开启抽风功能（室内空气质量较差时可开启，风速建议控制在15档以内）。
开启抽风功能时，不用打开风口摆叶。
送风和抽风功能之间转换时，应等风机停止转动再按键操作。
冬季：建议关掉进水阀，并排清底盆里的水（按清洗键3分钟），不要打开制冷功能。
3、电动风口：风口内层百叶可以广角度、左右方向电动摆风，外层百叶可根据工位上下方向调整栅格的朝向。
4、开启门窗：冷风机使用过程中，请保持开启一定数量的门窗。
为了人身与机器安全，请不要在完全封闭的空间内开启冷风机。
5、关闭制冷功能：有下列情况时，应关闭制冷功能：阴雨天、水质量较差时、外界温度较低时或其它不需要开启时。
6、友情提示：请不要私自拆卸电控开关及水路系统。
有下列情况之一，请与厂商联系：跳闸、有刺鼻气味、水电线路故障（电线裸露、水管断裂等）或其它危险情况。
7、清洗原则：正常情况下3-7天清洗一次。
清洗周期应遵循以下原则：冷风机周边灰尘非常大时，应1-2天清洗一次；天气干燥时（如较长时间没有下雨、连续高温天气等）应2天左右清洗一次；较长时间没有使用冷风机，再次使用时应先排水清洗；有难闻气味时，应立即清洗冷风机。
冬季不使用冷风机或制冷功能，不用清洗冷风机。
8、清洗步骤：先关掉“制冷键”，再摁下“清洗键”，约3分钟后关掉“清洗键”，过3分钟后再打开“制冷键”（要让水放满底盆）。
有必要时，可再按上述步骤重复一次。
9、在梅雨季节期间不要开启冷风机/环保空调的制冷功能，以减少空气中的湿度。
或者，请购买温湿度计，根据环境湿度，选择开启冷风机制冷功能与否。
即，空气中的相对湿度高于70%以上时，建议不要开启水泵。
10、保养：在长时间停用时，应该关闭水阀、清洗并排干底盘里的余水，拔掉电源插头，将外壳擦拭干净后盖上防尘罩。
冷风机使用说明书
冷风机使用说明书第一章引言1.1产品概述冷风机是一种用于降低环境温度的电器设备，通常用于室内空调系统、工业生产线、电子设备等场所。
本产品具有高效制冷、节能环保、操作简单等特点，能够提供舒适的室内温度。
1.2注意事项在使用本产品之前，请确保已经仔细阅读并理解本使用说明书中的内容，严格按照使用要求进行操作，以免造成不必要的损失或危险。
本产品仅用于降温，禁止用于其他用途。
请避免在高温、潮湿或有腐蚀性气体的环境下使用此设备。
请勿将手指或其他物体伸入设备内部。
请勿将任何物体放置在设备上。
请定期清洁过滤器，以保证设备正常运行。
请勿在设备工作时随意拔插电源。
第二章安装与操作2.1安装将冷风机放置在通风良好的地方，远离火源和易燃物品。
请确保设备周围没有遮挡物，以确保其正常运行和散热。
安装时请注意设备的稳定性，防止发生倾斜或摔落事故。
2.2操作在使用本产品之前，请确保设备已经连接上适配的电源插座。
在使用过程中，可以通过控制面板上的按钮或遥控器来调整设备的开关与运行模式，包括风速、制冷温度等。
第三章维护与保养3.1清洁过滤器为了确保冷风机的正常运行，每个月至少清理一次过滤器。
具体操作步骤如下：1.断开电源，并确保设备处于关闭状态。
2.打开设备上的过滤器盖。
3.取出过滤器。
4.用清水或吸尘器清洁过滤器表面和内部。
5.等待过滤器完全干燥后再放回设备并盖好盖子。
3.2保养排水孔冷风机在运行过程中会产生一定的水分，为了防止水滞留，需要定期保养排水孔。
具体操作步骤如下：1.确保设备断电并关闭。
2.找到排水孔，并使用清洁工具或刷子将其清洁干净。
3.确保排水孔畅通无阻。
3.3其他维护事项第四章故障排除以下是一些常见故障及解决方法：1.冷风机无法启动：-检查电源是否连接正常；-检查保险丝是否熔断；-检查电源插座是否工作正常。
2.冷风机无法制冷：-检查设备的设置温度是否合理；-检查设备的制冷功能是否打开；-检查设备周围是否有遮挡物影响热交换。
D式风机使用说明书
离心风机使用说明书（D式传动方式）鞍山风机集团有限责任公司产品使用说明一、风机的形式1．本风机均可制成右旋转或左旋转两种形式，从原动机端看叶轮的旋转方向，如叶轮按顺时针旋转，则称为右旋转风机(或顺时针旋转风机)，以“右”表示；叶轮按逆时针旋转, 则称为左旋转风机(或逆时针旋转风机)，以“左”表示。
2．风机的传动方式为D式、电机与风机联接均采用弹性联轴器联接传动。
示意图如下注：（1）D式为悬臂支撑形式；（2）风机的出风口的安装位置,按叶轮的旋转方向,以机壳的出风口安装角度表示。
“右”“左”、均可制成0°、45°、90°、135°、°180°、五种基本角度(从原动机端看)，如图所示，除以上五种基本角度外，可按用户要求制作。
二、风机的结构风机由叶轮、机壳、进风口、调节门、传动部分等部分组成；1．叶轮：叶片均为优质钢制成，焊接于弧锥形轮盖与平板形的轮盘中间，叶轮经动平衡校正，因此运转平稳，有较高的强度和耐磨性，使用寿命较长。
2．机壳：由钢板焊接成蜗形壳体，根据结构需要制成整体、两开、三开型式蜗形壳体。
各部件之间用螺栓联结。
3．传动组：主轴用优质钢制成，采用滚动轴承，润滑方式有两种，脂润滑和油润滑，简单区别在和两个独立的枕式轴承箱；全部为滚动轴承。
轴承箱上装有金属护套温度计、Pt100铂热电阻（根据用户需要）和油位指示器，风机的轴承油润滑，采用L-FC32#轴承油，或GB44384 N46（相当旧牌号30#机械油），油量控制在油位线上，不得超过高、低油位限值。
脂润滑采用2号锂基脂润滑脂润滑。
注：风机如配有水冷装置，采用普通工业自来水冷却，其水压为0.3～0.5MPa ，因此，须加输水管，耗水量随气温、使用情况不同而异，水量调节应使轴承产生的热量能及时带走，保持轴承温度不超过70℃为宜，水量过少轴承温升过高，水量过大易使轴承温度低于露点而产生油中带水现象。
回转风机说明书
回转风机说明书
《回转风机使用说明书》
一、产品概述
回转风机是一种利用风力转动的设备，通常用于通风和降温。
它可以通过自然风或者电动设备来驱动，能够快速有效地将室内热空气排出，并引入新鲜空气，从而改善室内环境。
二、安装说明
1.选择安装位置：回转风机应安装在室内通风效果较差的地方，例如厨房、卫生间等。
注意确
保安装位置离墙壁或其他障碍物有一定距离，以确保通风效果。
2.固定安装：安装时需将回转风机固定在墙壁或天花板上，确保安全可靠。
三、使用说明
1.启动操作：如为电动回转风机，需接通电源后按启动开关；如为自然风驱动，无需人工干预。
2.速度调节：部分回转风机具有多档风速，根据需要进行调节。
3.定时功能：部分回转风机具有定时功能，用户可根据需要设置定时开启或关闭。
四、维护注意
1.定期清洁：定期清洁回转风机的外壳和叶片，以确保通风效果。
2.保养润滑：如有需要，定期添加润滑油以确保设备的顺畅运转。
3.注意安全：在清洁和维护过程中，务必确保设备已断电或关闭，以免发生意外。
五、注意事项
1.非专业人士请勿自行拆卸修理回转风机，如有故障请及时联系专业维修人员。
2.应定期检查回转风机的工作状态，如有异常应及时处理。
3.长时间不用时，应切断电源并做好封存工作。
六、使用中遇到问题
如在使用中遇到任何问题，请及时联系售后服务，我们将竭诚为您解决问题。
七、其他事项
请在使用前详细阅读《回转风机使用说明书》，并按照要求正确操作和维护设备。
如有任何疑问或需要帮助，请随时联系我们的客服人员。
风机使用说明书
风机使用说明书目录1.风机的用途及适用范围2.风机的型式3.风机主要组成部分4.风机的安装、调整5.风机轴承加油6.风机的试运转7.风机正常运转中的注意事项8.风机的维护与保养9.风机运转中常见故障产生的原因10.风机的运输、贮存1.风机的用途及使用范围本说明书所叙述的离心通风机，主要用于建材行业水泥厂的蓖冷机冷却风机，一般用于输送空气及无腐蚀性、不自然、不含粘性物质的气体。
输送介质的温度，一般不超过80℃。
介质中所含的粉尘浓度不大于150毫克/立方米，且粉尘介质中不含有硬质颗粒物。
其他行业与此相类似的工矿也可适用。
2.风机的型式2.1.风机可制成顺旋或逆旋两种型式：从电机一端正视，如叶轮按顺时针方向旋转称顺旋风机，以“顺”表示：按逆时针方向旋转称逆旋风机，以“逆”表示。
2.2.风机的出口位置以机壳的出口角度表示：“顺”、“逆”均可制成0°、45°、90°、135°、180°、225°共六种角度。
也可按用户的要求制成其他的特殊角度。
2.3.风机的传动方式本说明书适用范围的风机常见传动方式有：A、C、D式。
A式传动—风机与电机直联。
详见（图一）D式传动—风机与电机之间用联轴器联接。
详见（图二）C式传动—风机与电机之间用皮带轮方式联接。
详见（图三）3.风机主要组成部分主要由叶轮、机壳、进风口、滚动轴承及轴承箱、调节门、联轴器或皮带轮整体支架、流量计、消声器、电动执行器等组成。
根据各用户的需求不同，具体的成套配置范围则不一样，详细的供货范围以同为准。
4.风机的安装、调整4.1.对带整体支架的风机的安装：此类产品出厂时，除流量计、消声器、减振器或未安装在整体支架上的电动执行器外，一般都是整体安装运输出厂的。
用户现场对这类产品的安装，主要进行的工作及注意事宜如下：4.11.对风机各部件进行全面的检查，如：机件是否完整：叶轮、主轴、轴承等主要部件有无损伤；传动组是否灵活；叶轮与机壳的旋转方向是否一致等等。
9-19风机手册
循 特 上海循特流体机械有限公司
9-19 系列风机使用说明书
五、性能参数表
机号 转速 序 № (r/min) 号
1 2 3 4A 2900 4 5 6 7 1 2 3 4.5A 2900 4 5 6 7
1
2
3
5A 2900 4
5
6
7
1
2
3
5.6A 2900 4
5
6
7
1
2
3
6.3A 2900 4
5
6
7
1 2 3
9D 1450 4
5
6
7
1
2
3 10D 1450 4
5 6
7 1 2 3 11.2D 1450 4 5 6
7
1
2
3 11.2D 960 4
5Leabharlann 6712
12.5D
1450
3 4
5 6
流量 (m3/h)
9232 10550 11649 12968 14287 3297 3957 4616 5275 5825 6484 7144 4695 5633 6572
10457 9878 5004 5090 5047 4917 4709 4494 4249 15425 15700 15563 15151 14488 13808 13035 6570 6683 6627 6456 6180 5898 8875
内功率 (%)
70.0 76.5 80.0 81.5 81.0 78.2 74.5 70.0 76.5 80.0 81.5 81.0 78.2
内功率 (kW)
1.16 1.33 1.48 1.64 1.80 1.97 2.17 2.07 2.33 2.68 2.98 3.29 3.63 4.03
风机说明书
风机说明书风机说明书> 本文档旨在对风机的使用和维护进行详细说明，以确保用户能正确操作风机并延长其使用寿命。
1. 引言风机是一种常见的工业设备，用于产生气流，控制室内空气的流动以及排除有毒气体。
本说明书将介绍以下内容：- 风机的组成和工作原理- 风机的使用注意事项- 风机的安装和调试方法- 风机的日常维护和故障排除方法请仔细阅读本说明书，并确保按照指导操作风机。
2. 风机的组成和工作原理2.1 组成风机主要由以下组件组成：- 风机叶片：用于产生气流的叶片组件，根据不同型号的风机，叶片数量和形状可能会有所不同。
- 电机：提供动力，驱动风机叶片旋转的电机部分。
- 外壳：保护风机内部组件，减少噪音和防止受伤。
- 控制面板：用于控制风机的开关和调速。
2.2 工作原理风机通过电机驱动叶片旋转，产生气流。
风机的叶片安装在转子上，当电机启动时，电机的旋转力将传递给叶片，导致叶片旋转。
叶片旋转时，空气被吸入风机，并通过叶片受到加速和排出。
3. 风机的使用注意事项使用风机时，请务必注意以下事项：1. 使用前检查风机是否有明显损坏或故障，如有，请勿使用。
2. 风机只能用于指定的工作环境，严禁在易燃、易爆、腐蚀性或高温环境中使用。
3. 在使用风机时，清除周围的障碍物和杂物，确保空气畅通。
4. 风机不应超过额定工作时间，以免过热或导致其他故障。
5. 在清洁和维护风机时，务必先将电源断开，并等待风机完全停止。
6. 不得随意拆卸或更换风机的部件，如需维修，请联系专业人员。
4. 风机的安装和调试方法4.1 安装步骤请按照以下步骤安装风机：1. 将风机放置在安装位置，并使用螺丝固定。
2. 连接电源线。
请务必确保电源与风机额定电压相匹配。
3. 检查电源线是否安全连接，无松动或暴露的情况。
4. 完成安装后，进行下一步的风机调试。
4.2 调试方法请按照以下步骤调试风机：1. 打开风机控制面板的电源开关，确保电源已连接。
2. 设置风机运行速度，根据需要调整控制面板上的调速器。
贝雷克实用高压型热风机 使用说明书
贝雷克实用高压型热风机使用说明书(RFJ系列/3KW)※采用非磁性2080镍络丝作发热元件，直接加热空气作工作介质,设有防干烧折断功能；※多重安全检测及保护电路，PID/SSR控制，温度随意调控；※系列产品全方位满足不同要求；※适用于电子、食品、制药、印刷、工业清洗、机械制造……诸行业；※不带温度控制器或特别订造之产品，亦可参照本说明书。
安装、使用产品前，请阅读本使用说明书保修保证书1、工作原理实用高压型热风机主要由高压风机、加热器、温控系统一三大部分组成。
它的工作原理如下：通电后，高压风机把空气吹送到加热器里，令空气从电热丝绕成的螺旋管内、外侧均匀通过，电热丝对通过的冷空气进行加热。
出风口的Ｋ型热电偶随时将出风温度反馈到温控仪表，仪表根据设定的温度监测着工作的实际温度，将有关信息传递回固态继电器进而控制发热器是否工作。
同时，高压风机可利用调节阀门调节吹送空气的风量大小，由此，实现工作温度、风量的调控。
送风，加热旋转开关温控表送风指示灯急停开关出风异常指示灯风机异常指示灯加热指示灯电源指示灯总电源开关风机2 、实用高压型热风机功能指示图注：产品以实物为准，图片仅供参考。
3、运行程序： 开机：首先把风量调节到最大后，接电源——打开总开关——电源指示灯亮——设定使用温度——功能开关扭至“送风”档——风机运转，出风口送出冷风，送风指示灯亮——功能开关扭至“热风”档——出风口开始送出热风，热风指示灯亮，温控仪表同时显示设定和工作温度——拧动风机闸阀，调节风量——风量合适，开机约３分钟内，工作温度达至设定温度，进入正常工作状态。
关机：将功能开关扭回至“关闭”档，风机会启动自动延时关闭程序，总需30 秒至60秒关闭过程，待自动关闭后方可关闭总电源开关。
4、安全保护及注意事项— 使用的空气若含有易燃、易爆气体时，其浓度必须稀释到爆炸极限的 1/50~1/100以下；— 出现突发事故，可直接按急刹挚关机，待安全得到保证后，方可复位 恢复工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风机使用说明书
1、2、
3、4、5、6、
1、 1.1外壳或电机外壳必须可靠接地 1.2禁止反方向旋转，禁止超额定电流运行，禁止缺相运行； 1.3风机轴承加油次数不少于1000小时/次 1.4禁止在运转中维护风机
2、 2.1收货后立即检查风机包装是否完整无损，风机的铭牌参数是否符合要求，各随带附件是否齐全。
2.2仔细检查风机在运输过程中有无变形或损坏，坚固件是否松动或胶落，叶轮是否有擦碰现象，并对风机各部分零件进行检查。
如发现异常现象，应待修复后使用。
2.3用500W兆欧表测量风机外壳与电机绕组是的绝缘电阻，其值大于0.5兆欧，否则应对电机绕组进行烘干处理，烘干时温度不允许超过120℃，用手旋转风机叶轮，短时通电测试风机空转情况。
2.4准备好风机安装所需的各种材料、工具及场地。
3、 3.1仔细阅读风机使用说明书及产品样本，熟悉和了解风机的规格、形式、叶轮旋转方向和气流进出方向等；再次检查风机各零部件是否完好，否则应待修复后方可安装使用。
3.2风机安装时必须有安全装置以防止事故发生，并由熟悉相关安全要求的专业人士安装和接线。
3.3联接风机进出口的风管有单独支撑，不允许将管道重叠重量加在风机的部件上；风机安装时应注意风机的水平位置，对风机与地基的结合面与出风管道的联接应调整，使之自然吻合，不得强行联接。
3.4风机安装后，用手或杠杆拨动叶轮，检查是否有过紧或擦碰现象，有无妨碍转动的物品，无异常现象下，方可进行试运转，风机传动装置的外露部份应有防护罩（用户自备）如风机进风口不接管道时，也需添置防护网或其他安装装置（用户自备）。
3.5风机所配电控箱必须与对应风机相匹配（指功率、电压、气动方式、控制形式等）。
3.6风机接线应由专业电工接线，接线必须正确可靠，尤其是电控箱处的接线编号与风机接线柱上的编号一致对应，风机外壳应可靠接地，接地必须可靠，不能用接零代替接地。
3.7风机全部安装后应检查风机内部是否有遗留的工具盒杂物。
4、 4.1单速风机接线方法；一般情况下，所配电动功率在4KW以下为Y接法；4KW以上（包括4KW）为△接法。
接线图如下：
4.2双速风机接线方法；本公司双速风机所配双速电机其电定子绕组为△/XY(或Y/XY)。
接线图如下：
双速风机控制原理：本公司双速风机所配双速电机其电定子绕组为△/XY(或Y/XY)，调速基本原理通过改变电机定子绕组间的连接方式，使其改变极数以达到调速目的，低速工作△(或Y)方式，高速工作时为XY方式。
风机电控箱所配的断路器、保护装置及其他电器元件，必须按风机额定容量正确合理选用。
5、 5.1风机允许全压起动或降压起动，但应注意，全压起动时的电流为5~7倍的额定电流，降压起动转距与电压平方成正比，当电网容量不足时，应采用降压起动。
（当功率大于11KW时，宜采用降压起动）。
5.2试车时人数不少于两人，一人控制电源，一人观察风机运转情况，发现异常现象立即停机检查；首先检查旋转方向是否正确；风机过程中，应检查各相运转电流是否平
衡，电流是否超过额定电流；若有不正常现象，应停止检查。
运转五分钟后，停机检查风机是否有异常现象，确认无异常现象再开机运转。
5.3双速风机试车时，应先启动低速，并检查旋转方向是否正确；起动高速时必须待风机静止后再起，以防高速反向旋转，引起开关跳闸及电机受损。
5.4风机达到正常运速时，应检测风机各相输入电源是否正常，风机的运行电流不能超过其额定电流，若运行电流超过其额定电流，应检查供给风机的电压是否正常。
5.5对离心风机和风机箱，所需电机功率是指在待定工况下，加上机械损失与应有的储备量而言，并非出风口全开时所需的功率，如风机的出风口不接管道或未加外界阻力而进行空运转，则电机有烧毁的危险，为了安全起见，应在风机的出风口或入口管路加上阀门，起动风机时关闭，运转后将阀门慢慢开启，达到规定工况为止，并注意风机电流是否超过规定值。
6、 6.1使用环境应经常保持整洁，风机表面保持清洁，进、出风口不应有杂物，定期清除风机及管道内的灰尘等杂物。
6.2只能在风机完全正常情况下方可运转，同事要保证供电设施容量充足，电压稳定，严禁缺相运行，供电线路必须为专用线路，不应长期用临时线路供电。
6.3风机在运行过程中发现风机有异常声、电机严重发热、外壳带电、开关跳闸、不能启动等现象，应立即停机检查。
为了保证安全，不允许在风机运行中进行维修，检修后应进行试运转五分钟左右，确认无异常现象再开机运转。
6.4根据使用环境条件下不定期对轴承补充或更换润滑脂（电机封闭轴承在使用寿命期内不必更换润滑油脂），为保证风机在运行过程中良好的润滑，加油次数不少于1000小时/次封闭轴承和电机轴承，加油用zl-3锂基润滑油脂填充轴承内外圈的2/3.严禁缺油运转。
6.5风机应贮存在干燥的环境中，避免电机受潮。
风机在露天存放时，应有防御措施。
在贮存与搬运过程中应防止风机磕碰，以免风机受到损伤。
