涡轮流量计说明书
涡轮流量计使用方法说明书
涡轮流量计使用方法说明书第一节：引言涡轮流量计是一种常用的流量测量设备，通过测量涡轮受流体冲击而旋转的速度，来计算流体的流量。
本使用方法说明书将详细介绍涡轮流量计的使用方法，以帮助用户正确操作和获取准确的流量测量结果。
第二节：安装1. 安装位置选择：涡轮流量计应安装在流体管道中的合适位置，确保流体流经流量计时是稳定的且无阻塞。
2. 安装导向装置：为了减小流体流经涡轮流量计时的干扰，建议在进口端和出口端分别安装导向装置。
导向装置应保证流体能顺畅地流经涡轮，并避免涡流或回流的发生。
3. 安装方法：将涡轮流量计按照流体流动方向正确连接入管道，确保接口连接紧固可靠，无泄漏现象。
4. 涡轮流量计的安装应符合相关安全规定，并确保可以方便地进行维护和检修。
第三节：操作步骤1. 打开涡轮流量计：按下涡轮流量计上的启动按钮，确保涡轮可以自由旋转。
2. 设置测量参数：通过涡轮流量计上的控制面板，设置相关测量参数，如单位、采样时间等。
根据具体需要，可以选择显示流量、速度、累计流量等信息。
3. 流量测量：确保涡轮流量计接通待测流体，观察涡轮的旋转速度，并记录数据。
4. 数据处理：使用涡轮流量计软件或相应设备，对测量数据进行处理和分析，以获取准确的流量数值。
第四节：注意事项1. 定期校准：为了保证涡轮流量计的测量准确性，建议定期进行校准。
校准频率根据具体使用情况而定，一般为每六个月或一年进行一次。
2. 清洁维护：定期清洁涡轮流量计以避免积尘或污垢对测量结果的影响。
使用适当的清洁剂和工具，轻轻擦拭涡轮流量计的表面，并确保不会对涡轮或其他部件造成损坏。
3. 避免振动和冲击：在使用涡轮流量计过程中，应尽量避免外部振动和冲击，以免影响测量结果的准确性。
4. 注意安全：在操作涡轮流量计时，应注意人身安全，避免接触高温、高压或有害物质。
第五节：常见故障与解决方法1. 涡轮无法旋转：检查涡轮流量计是否正确接通电源。
若电源正常但涡轮仍无法旋转，可能是涡轮堵塞，需进行清洁或更换。
涡轮流量计操作手册(中文)北京康纳森仪表技术有限公司

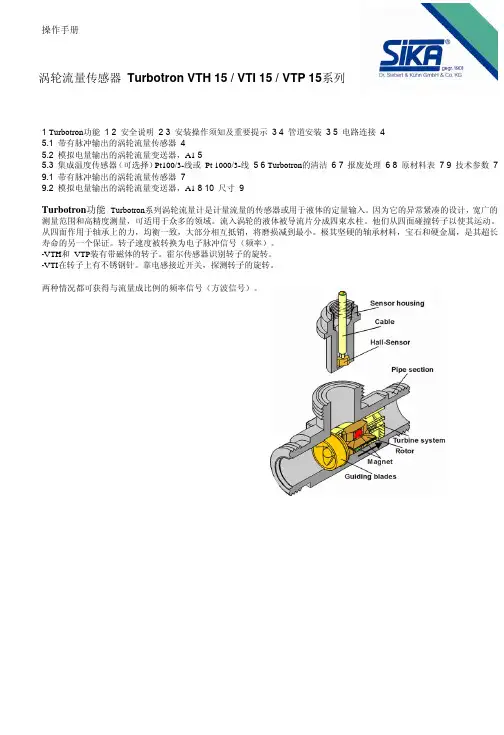

涡轮流量传感器Turbotron VTH 15 / VTI 15 / VTP 15系列1 Turbotron功能 12 安全说明 23 安装操作须知及重要提示 34 管道安装 35 电路连接 45.1 带有脉冲输出的涡轮流量传感器 45.2 模拟电量输出的涡轮流量变送器，A1 55.3 集成温度传感器（可选择）Pt100/3-线或 Pt 1000/3-线 5 6 Turbotron的清洁 6 7 报废处理 6 8 原材料表 7 9 技术参数 7 9.1 带有脉冲输出的涡轮流量传感器 79.2 模拟电量输出的涡轮流量变送器，A1 8 10 尺寸 9Turbotron功能 Turbotron系列涡轮流量计是计量流量的传感器或用于液体的定量输入。
因为它的异常紧凑的设计，宽广的测量范围和高精度测量，可适用于众多的领域。
流入涡轮的液体被导流片分成四束水柱。
他们从四面碰撞转子以使其运动。
从四面作用于轴承上的力，均衡一致，大部分相互抵销，将磨损减到最小。
极其坚硬的轴承材料，宝石和硬金属，是其超长寿命的另一个保证。
转子速度被转换为电子脉冲信号（频率）。
-VTH和 VTP装有带磁体的转子。
霍尔传感器识别转子的旋转。
-VTI在转子上有不锈钢针。
靠电感接近开关，探测转子的旋转。
两种情况都可获得与流量成比例的频率信号（方波信号）。
•安装前请详细阅读相关章节。
•涡轮流量传感器只适用于液体的测量-绝对禁止作为气体测量工具•安装前请仔细检查，以确定涡轮流量传感器的材料是否适用于被测量的介质（见材料表，第 7章）。
•可在任何位置安装涡流流量计。
如果安装在垂直管道，流向最好向上。
务必避免出现自由出口。
•流量传感器中的箭头指示的是唯一允许的流动方向。
•注意进和出的管段长度以使得测量更加精确。
(见第三章安装和操作须知 )•管道进出口的内径必须与流量传感器的内径相匹配。
•被测量的流体最好尽可能少有固体微粒。
存在微粒直径不应超过 0.5mm。
涡轮流量计说明书
(4) 仪表系数：现场可置入。
(5) 掉电保护：仪表系数、累计流量值掉电保持十年不丢。
4．2三点系数双排液晶显示仪置数方法：（仅限授权工程师操作）
打开仪表前盖，同时按 键和F键，仪表进入置数状态，此时上排首位数字显示1，表示此时可设置第一点的仪表系数。上排的后四位可设置对应点的传感器输出脉冲频率值，下排八位可设置该点的仪表系数值。
DN50—DN200口径的传感器为法兰连接, 最大工作压力为2.5Mpa；
DN4—DN10口径的传感器带有前后直管段、过滤器。
DN15以上口径的传感器我公司可配套前后直管段。
DN25－DN40口径的传感器也可制作成法兰连接，但需在订货时说明。
(2) 介质温度：-20～＋120℃。
(3) 环境温度：-20～＋55℃。
红线
——
24V+
黑(绿)线
——
0V
图（五）
四、LWGYB型涡轮流量传感器
LWGYB型现场显示涡轮传感器是在LWGY基本型涡轮流量传感器的基础上，采用电池供电，增加了现场显示功能。该流量计是采用先进的超低功耗单片微机技术研制的传感器与显示积算一体化的新型流量测量仪表。与传统的涡轮流量传感器配二次仪表组成的测量系统相比，它具有体积小、重量轻、显示读数直观、清晰、可靠性高、不受外界电源影响、抗雷击、成套成本低等明显优点。可广泛应用于石油、化工、轻工、食品等行业的液体流量测量。本产品性能优越，达到国际同类产品的先进水平。
9
九、订货须知·········································
9
本产品依据JB/T 9246—1999机械行业标准设计制造
涡轮流量计说明书
目录1、概述1.1 搬运时应注意的事项1.2 存放应注意的事项1.3选择安装地点应注意的事项1.4限制使用无线电收发机应注意的事项1.5防爆型仪表安装注意事项2、技术性能2.1 气体涡轮流量传感器的技术性能2.2 LRT-I现场显示表（锂电池供电）的技术性能2.3 LRT-Ⅱ现场显示表（外供电）的技术性能2.4 LRT-Ⅲ现场显示表（外供电）的技术性能3、结构与工作原理3.1气体涡轮流量传感器的基本结构3.2 工作原理4、外形尺寸及安装4.1 外形尺寸4.2 安装5、接线5.1放大器及现场显示表的接线5.2 应用举例6、流量传感器的维护7、流量传感器故障及故障排除方法装箱单1、概述本说明书叙述了LWGQ气体涡轮流量计的标准技术规格、型号及其安装、操作和维护。
请在使用前阅读本手册。
但在手册中没有叙述用户的不同特点，也未对每一次的技术规格、结构或部件的修改作订正，因为有些修改不会对仪器的功能和操作有影响。
LWGQ型气体涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表、现场显示表等配套可用于测量液体的流量和总量。
它被广泛用于石油、化工、冶金、科研等领域的计量、控制系统。
尤其适用于天然气、干煤气、压缩空气等的测量。
流量计有多种输出和显示方式（详见型号规格代码表）。
1.1 搬运时应注意的事项为防止受到损坏，流量计在搬运到用户使用地点之前请使用原包装。
1.2 存放应注意的事项仪器到达之后应及时安装。
对于电池供电的LRT-I表头，未使用时应将电源插针置于“OFF”（断开）位置，以免电池耗电影响电池的使用寿命。
如需存放，请注意下列事项：a)可能的条件下，不打开包装箱存放。
b)如已打开包装，或已使用过仪表，请把LRT-I表头电源跳线器插在“OFF”位置，并使用原包装。
存放地点应具备下列条件：a)防雨防潮b)机械振动小，避免碰撞冲击c)温度在-30～+60℃。
理想温度在25℃左右。
d)如存放在室外，仪表性能就要受到影响。
涡轮流量计使用说明书
涡轮流量计使用说明书涡轮流量计是一种常见的流量测量仪器，广泛应用于工业生产中的流体流量控制和监测。
本使用说明书将介绍涡轮流量计的结构、工作原理、安装方法和注意事项，帮助用户正确使用涡轮流量计，确保其正常工作和准确测量流量。
一、概述涡轮流量计由流体进口、流体出口、涡轮、传感器和显示仪表等组成。
其工作原理是通过测量涡轮受到的流体冲击力或旋转速度来计算流体的流量。
涡轮流量计适用于测量低粘度液体的流量，如水、燃油等。
二、工作原理涡轮流量计的涡轮由流体冲击力驱动旋转，在涡轮旋转的同时，传感器会检测涡轮旋转的频率，并将其转化为电信号。
根据涡轮旋转的频率，可以计算出通过涡轮流量计的流体流量。
三、安装方法1. 安装前请确认涡轮流量计的型号和规格是否符合要求，如与流体管道的直径相匹配。
2. 在安装涡轮流量计前，请确保流体管道内没有杂质和堵塞物，以免影响涡轮的旋转和准确测量流量。
3. 将涡轮流量计安装在垂直的流体管道上，以确保涡轮能够正常旋转并受到正确的流体冲击力。
4. 在涡轮流量计的进出口处安装阀门，以便在需要维修或更换时能够方便地切断流体。
四、注意事项1. 在使用涡轮流量计前，请参考产品说明书了解更多细节信息，并确保了解流量计的额定参数和使用限制。
2. 避免流体中的颗粒物或气泡进入涡轮流量计，这将影响流量计的准确性和工作稳定性。
如有需要，请在流体流入涡轮流量计前安装过滤器。
3. 定期清洗和维护涡轮流量计，以保持其正常工作。
请谨慎选择清洗液，避免对涡轮流量计造成腐蚀或损害。
4. 避免流体管道内有过多的弯曲和阻力，这可能会影响涡轮流量计的测量准确性。
请按照涡轮流量计说明书中的要求安装并布置流体管道。
5. 如需对涡轮流量计进行校准和维修，请联系专业技术人员或厂家提供支持和帮助。
结束语本使用说明书简要介绍了涡轮流量计的概述、工作原理、安装方法和注意事项。
通过准确理解和遵守涡轮流量计的使用说明，用户能够正确、稳定地使用该设备，并获得准确的流量测量结果。
YK-LWGY液体涡轮流量计使用说明书
液体涡轮流量计
目录
第一部分 液体涡轮流量转换器说明书...........................................................................................1 一、概述............................................................................................................................................. 1
技术资料 Technica
液体涡轮流量计
本仪表在出厂前已经过全面调试。 为了保证仪表的正常使用，请仔细阅读产品说明书，并在操作前充分了解如 何使用该仪表。
关于本套用户说明书
该套说明书必须提供给最终使用用户。 未经预先通知，产品说明书的内容可能改动。 版权所有，未经本公司书面同意，不得以任何形式复制说明书的任何部分。 本公司不对本说明书做任何形式的保证，其中包括但不限于本说明书的出售以及用于其 他特殊目的。 本公司努力确保说明书的各项内容正确性，但若发现任何错误或者疏漏，请及时通知本 公司。 除上面提到的内容以外，本公司不对本产品承担任何其他责任。 如产品规格、结构或者操作的改变不影响其运行、使用和性能，用户说明书不随之修订。 本产品说明书将协助您安装、使用和维护您的流量计。 我们的责任：确保所有使用者获得足够的安全操作和维护程序。
2.2.1 涡轮流量传感器...................................................................................................4 2.2.2 涡轮流量变送器...........
LWGY涡轮流量计说明书
LWGY基本型涡轮番量传感器（LWGYA型涡轮番量变送器）（LWGYB型涡轮番量计）（LWGYC型涡轮番量计）使用说明书目录一、概括02二、 LWGY基本型涡轮番量传感器02三、 LWGYA型涡轮番量变送器07四、 LWGYB型涡轮番量计08五、 LWGYC型涡轮番量计09六、 LWGYD型涡轮番量计09七、维修和常有故障22八、运输、储存22九、开箱注意事项22十、订货须知23一、概括LWGY 系列涡轮番量传感器 （以下简称传感器） 鉴于力矩均衡原理， 属于速度式流量仪表。
传感器拥有构造简单、轻盈、精度高、复现性好、反响敏捷，安装保护使用方便等特色。
宽泛用于石油、化工、冶金、供水、制药、环保等行业。
传感器与显示仪表配套使用，合用于丈量关闭管道中无腐化，无纤维、颗粒等杂质，粘度-6 2小于 5× 10 m/s 的液体介质。
二、 LWGY 基本型涡轮番量传感器1．工作原理液体介质流经传感器壳体， 因为叶轮的叶片与流向形成特定的角度， 流体的冲力使叶片拥有转动力矩， 战胜摩擦力矩和流体阻力以后叶片旋转， 在力矩均衡后转速稳固，转速与流速成正比，因为叶片有导磁性，它处于信号检测器的磁场中， 旋转的叶片切割磁力线， 周期性的改变着线圈的磁通量， 进而使线圈两头感觉出电脉冲信号。
信号经过放大器的放大整形， 形成有必定幅度的连续的矩形脉冲波， 可传输至显示仪表， 显示出流体的刹时流量或总量。
在必定流量范围内， 脉冲频次 f 与流经传感器的流体的刹时流量 Q 成正比，流量方程为：Q 3600fk式中：f ——脉冲频次 [Hz] ；k——传感器的仪表系数[1/m 3] 或 [1/L] ；Q ——流体的刹时流量 3或 [L/h] ；[m /h] 3600 ——换算系数；每台传感器的仪表系数 k 略有不一样， 这是由制造厂家经过流量装置实流校验得出，打印于合格证书中。
2．基本参数LWGY □LWGYLWGYA类 型LWGYBLWGYC公 称 通径□□ 说 明基本型： 12VDC 供电，脉冲信号输出，高电平≥ 8V 、 低电平≤。
涡轮流量计（SPLWGY）说明书
涡轮流量计SPLWGY涡轮流量计是由涡轮流量传感器与显示仪表组成，是液体计量最理想的流量计之一。
流量计具有结构简单、精确度高、安装维修使用方便等特点。
该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。
若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。
1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。
2．结构简单、牢固以及拆装方便。
3．测量范围宽，下限流速低。
4．压力损失小，重复性好，精确度高，耐高温（150℃）5．具有较高的抗电磁干扰和抗振动能力。
1.公称通径：（4～200）mm基本参数见表一；2.介质温度：（-20～80）℃；分体型（－20～120）℃；高温型：-20℃～+150℃。
3.环境温度：（-20～55）℃；4.准确度：±0.5%、±1％；5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；6.供电电源：电压：12V±0.144V, 电流：≤10mA；7.输出电压幅值：高电平≥8V，低电平≤0.8V；8.传输距离：传感器至显示仪表的距离可达1000m；9.现场显示型供电电源：3.6V（锂电池供电，可连续使用3年以上）；10.显示方式：现场液晶显示瞬时流量和累计流量；11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出；传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图一、图二、图三、图四、图五；安装尺寸见表二。
图一、DN4～DN10传感器结构及安装尺寸示意图1. 过滤器2.前直管段3.叶轮4.前置放大器5.壳体6.后直管段图二、过滤器结构图1. 压紧圈2.螺栓4×143.垫圈4.密封垫圈5.钢丝1Cr18Ni9Ti-0.8×2.56.过滤网7.座图三、DN15～DN40传感器结构及安装尺寸示意图1．壳体 2．前导向件 3．叶轮 4．后导向件 5．前置放大器图四、SPLWGY —50～200传感器结构及安装尺寸示意图1． 球轴承 2．前导向件 3．涨圈 4．壳体 5．前置放大器 6．叶轮 7．轴承 8．轴图五 传感器与显示仪表接线示意图表二 单位：（mm ）流量计可水平或垂直安装，垂直安装时流体流动方向应从下向上，液体必须充满管道，不得有气泡；液体流动方向要与传感器外壳上指示流向的箭头方向一致；传感器前后直管段要求（见图六），上游端至少应有10倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。
智能气体涡轮流量计 使用说明书
智能气体涡轮流量计使用说明书目录一、概述 (1)二、主要特征 (1)三、技术性能 (1)四、选型与安装 (3)五、安装注意事项 (7)注意！●安装使用前，请仔细阅读本说明书理解各项内容，以便能正确的安装、电路连接、运行操作和保养维护等。
●本说明书应保存在实际最终使用人的手中。
●本说明书保存到流量计报废为止。
●本产品技术规范可能发生变化，恕不另行通知。
一、概述LWQ型气体涡轮流量计是一种精确测量气体流量的速度式流量仪表，具有结构简单轻巧、计量精度高、重复性好、测量范围宽、安装维修方便等优点。
广泛应用于石油、化工、冶金、航空、科研等部门及工业领域中多种气体，如天然气、城市煤气、丙烷、丁烷、空气、氮气等气体的测量。
由于仪表精度高、重复性好，故适用于贸易计量及工业过程检测。
气体涡轮流量计在线测量时，其介质密度随温度和压力变化而变化，为精确测量，必须同时跟踪检测介质的温度和压力，并将不同工况下的体积流量换算成标准状态或约定状态下的体积流量。
由于该型流量计集温度、压力、流量传感器于一体，在线跟踪检测介质温度和压力并进行自动补偿、压缩因子修正运算，因此具有优良的低压和高压计量性能，特别适用于各种单相气体的测量，如天然气等气体的精确计量。
根据用户的不同要求，共公司客提供不同精度等级的涡轮流量计。
二、主要特征a)精度高、重复性好、压力损失小、抗震性能好；b)采用优质轴承，摩擦阻力小，密封性好，手名称；c)集微处理器、流量传感器、高精度温度、压力传感器于一体，直接测量被测气体的流量、温度、压力，并自动进行流量跟踪补偿和压缩因子修正运算；d)仪表具有脉冲信号、模拟信号输出，可通过RS485通讯接口或采用GPRS系统，直接实现计算机数据的集中采集和实时管理；e)功耗低，可用内电池供电，也可外接电源；f)具有实时数据存储功能，可防止更换电池或突然掉电时数据丢失，在停电状态下，内部数据可永久保存；g)可与IC卡预付费系统配套使用，便于贸易结算；h)防爆产品其防爆标志位ExibIIBT4，ExibIIBT6三、技术性能3.1执行标准GB/T18940-2003《封闭管道中气体流量的测量涡轮流量计》3.2精度等级1.0级：Qmax-0.2max±1.0%0.2Qmax-min±2.0%1.5级：Qmax-0.2max±1.5%0.2Qmax-min±3.0%未特殊注明产品，按照1.5级精度出厂，其余精度，订货时，需要特殊说明定制。
TRZ涡轮流量计操作手册
1．一般介绍 型号： 流量： 连接口径： 压力等级： 主要材料：
G65-G16000 5-25000m3/h DN50-DN600 PN10/16/25/40/100 ANSI 150-600 球墨铸铁 GGG40 GS C-25N，铸钢，焊钢
TRZ 型涡轮流量计适用于精确测量下列气体： 天然气 城市煤气 丙烷 丁烷 氢气 氮气 空气 惰性气体 其它气体：请与 ELSTER AG 北京代表处联系，电话：010-6590 6863。 只有预先阅读过当前操作手册的专业技术人员才能进行安装，连接，运行和维护。这些操 作说明书包含了 TRZ 型涡轮气体流量计关于安装、维护方面的所有重要信息。他们在产品 的制造、装备和维护方面符合相应的国际标准。 2.工作原理 被测气体经截面收缩的导流体加速，然后作用到涡轮叶片上，使仪表叶轮在流路中旋转。 在相当宽的流量范围内， 此旋转的转数与所流过的气体体积成正比。 叶轮的转速经一副齿轮 减速，同时由一个密封的磁性耦合件将转动传到仪表外部的机械式计数器。 3.主要性能 低成本、高精度、长寿命涡轮流量计。 工作温度： 介质温度：-10℃~+60℃ 环境温度：-20℃~+70℃ 基本误差： Qmin≤Q≤0.2Qmax …..±2% 0.2 Qmax＜Q≤Qmax…..±1% Qmin≤Q≤0.2Qmax …..±1% (高精度型) 0.2 Qmax＜Q≤Qmax…..±0.5% (高精度型) 量程比： 1：20(1：10) 短时过载： 1.6× Qmax 仪表无损伤 壳体长度： 3× DN 可以 350 度旋转的计数器 带两个低频脉冲发生器。 安装方式： 水平或者垂直安装，适合于室外安装（IP67）
-3-
磁阀只能安装在流量计的下游。 加臭剂应能作用到流量计下游足够的距离。 在壳体上安装测温孔的表： DN80-200 感应器孔直径 Φ4mm DN250-600 感应器孔直径 Φ6mm 11. 备件及其编号 订单号 05004034 04115507 73016550 73016551 73016552 04115109 73009839 73009840 73009837 03126104 03150364
LWGY型涡轮流量计使用使用说明
LWGY型涡轮流量计LWGY涡轮流量计使用说明书京制××××××××2010年8月LWGY涡轮流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。
流量计具有结构简单、精确度高、安装维修使用方便等特点。
该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。
若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。
1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。
2．结构简单、牢固以及拆装方便。
3．测量范围宽，下限流速低。
4．压力损失小，重复性好，精确度高。
5．具有较高的抗电磁干扰和抗振动能力。
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电 脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。
在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为：kf Q ⨯=3600 式中：f ——脉冲频率[Hz]；k ——传感器的仪表系数[1/m 3]，由校验单给出。
若以[1/L]为单位kf Q ⨯=6.3Q——流体的瞬时流量（工作状态下）[m3/h]；3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
涡轮流量计说明书
编号：3201LWGY型涡轮流量传感器使用说明书开封仪表厂2002．12目录1 功能、用途和适用范例围-------------------------------------------------------------------------⑴1.2 功能、用途--------------------------------------------------------------------------------------------⑴1.3 适用范围-----------------------------------------------------------------------------------------------⑴1.4 使用环境条件-----------------------------------------------------------------------------------------⑴1.5 工作条件-----------------------------------------------------------------------------------------------⑴1.6 安全-----------------------------------------------------------------------------------------------------⑴2 产品型式和组成-------------------------------------------------------------------------------------⑴2.1 型式-----------------------------------------------------------------------------------------------------⑵2.2 组成-----------------------------------------------------------------------------------------------------⑵3 结构特征与工作原理-------------------------------------------------------------------------------⑶3.1 结构特征-----------------------------------------------------------------------------------------------⑶3.2 工作原理-----------------------------------------------------------------------------------------------⑶3.3 涡轮放大器原理及接线图--------------------------------------------------------------------------⑸4 基本参数与技术性能-------------------------------------------------------------------------------⑼4.1 执行专业标准-----------------------------------------------------------------------------------------⑼4.2 基本参数与性能指标--------------------------------------------------------------------------------⑼5 安装、使用和调整----------------------------------------------------------------------------------⑽5.1 安装、管路配置--------------------------------------------------------------------------------------⑽5.2 安装尺寸-----------------------------------------------------------------------------------------------⑽5.3 安装、使用条件--------------------------------------------------------------------------------------⑿5.4 使用和调整--------------------------------------------------------------------------------------------⒀6 维修和常见故障排除-------------------------------------------------------------------------------⒁7 运输、贮存-------------------------------------------------------------------------------------------⒁8 开箱及检查-------------------------------------------------------------------------------------------⒂9 附注----------------------------------------------------------------------------------------------------⒂10 订货须知----------------------------------------------------------------------------------------------⒂LWGY型涡轮流量传感器1 功能、用途和适用范围1.1 特点：本产品基于力矩平衡原理，属于速度式流量仪表。
广通液体涡轮流量计使用说明书
第六章 流量计功能.............................................................................................38 6.1 通用技术指标...................................................................................... 38 6.2 电气技术指标...................................................................................... 38 6.3 流量范围.............................................................................................. 39 6.4 故障解决.............................................................................................. 40
涡轮流量计说明书
第一部分
LWGY 型涡轮流量传感器—
LWGY-XX 基本型涡轮流量传感器
LWGY-XX-B 防爆型涡轮流量传感器
LWGY-XXBE 夹装型涡轮流量传感器
一、用途
1.LWGY 型涡轮流量传感器(以下简称传感器)与显示仪表配套组
(2)LWY-XXC (LWY-XXC-B)、LWY-XXE:+24VDC 8.显示内容:体积流量:4 位(m3/h):6 位(m3) (LWY-XX)
体积流量:5 位(m3/h、L/min)累计总量:9 位(m3 、L) (LWY-XXE)
仪表系数:5 位(1/L),可通过按键置入. 9.累积总量可清零. 10.防爆等级:ExdmⅡBT4 11.外壳防护等级:IP65 12.对累积流量、仪表系数.掉电保护时间≥10 年
--2—
PDF created with pdfFactory Pro trial version
产品型号 LWGY-4
表1 公称 通径 (mm)
4
LWGY-6
6
LWGY-10
10
LWGY-15
15
LWGY-25
LWGY-25BE
25
LWGY-25B
LWGY-40 40
1.口径: 4mm～200mm,基本参数见表 1 2.介质温度: -20℃～+120℃ 3.环境温度: -20℃～+50℃ 4.精确度: ±0.5%R ±1%R 5.供电电源: +12VDC 或-12VDC;或 24VDC 6.传输距离:传感器至显示仪表的距离可达 500m 7.防爆标记: ExmⅡT4 8.配置显示仪表可显示瞬时、累积流量等.,请参阅配套显示仪表.
上海科旗自动化仪表 涡轮流量计 说明书
涡轮流量计一、概述LW系列涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。
适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。
此产品有测液体、气体两种系列。
二、产品特点*压力损失小，叶轮具有防腐功能；*采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越。
*具有非线性精度补偿功能的智能流量显示器。
修正公式精度优于±0.02%*仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强*采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年*采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现，以标准485形式进行数据传输。
*采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。
*采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好。
*容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清洗简单。
*有较强抗磁干扰和振动能力、性能可靠、寿命长*下限流速低,测量范围宽*现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上*耐腐蚀，适用于酸碱溶液三、技术参数公称口径管道式：DN2～DN200插入式：DN100～DN2000精度等级管道式：±0.5级，±1.0级插入式：±1.5级、±2.5级环境温度-20℃～50℃介质温度测量液体：-20℃～120℃测量气体：-20℃～80℃大气压力86KPa～106KPa公称压力 1.6Mpa 、2.5Mpa 、6.3Mpa 、25Mpa 防爆等级ExdIIBT4连接方式螺纹连接、法兰夹装、法兰连接、插入式等直管段要求气体：上游直管段应≥10DN，下游直管段应≥5DN 液体：上游直管段应≥20DN，下游直管段应≥5DN插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS 为管道实测内径）显示方式（1）远传显示：脉冲输出、电流输出(配显示仪表)（2）现场显示：8位LCD 显示累积流量，单位(m 3)4位LCD 显示瞬时流量，单位(m 3/h)、电池电量、频率、流速（3）温度压力补偿型：A、显示标准瞬时流量及标准累计流量B、显示当前压力、温度、电池电压输出功能（1）脉冲输出，p-p 值由供电电源确定（2）4～20mA 两线制电流输出（3）单位体积脉冲输出及传感器原始脉冲输出（4）带有RS485通迅接口供电电源（1）DC5～24V（2）标准型3V 锂电池安装于仪表内部可连续使用八年以上（3）温压补偿型3V 锂电池安装于仪表内部可连续使用四年以上传输距离传感器至显示仪距离可达500m四、选型提示选购气体智能型涡轮流量计需详细确定以下参数：管道管径，测量介质，工作温度，压力(工作状态或标准状态)，安装方式(管道式或插入式)，供电电源(12V、24V 或电池供电)，输出方式(4-20mA、脉冲输出或485通迅)，最大流量(工作状态或标准状态)，需不需防爆，法兰连接型要不要带配对法兰。
涡轮流量计使用说明书
开封科隆流量仪表有限公司
涡轮流量计使用使用说明书
防爆要求 温度范围 3、结构与工作原理 3.1 结构 传感器的结构如图 1 所示， 它 主要由壳体、前导向架、叶轮、 后导向架、压紧圈和带放大器的 磁电感应转换器等组成； 3.2 工作原理 当被测流体流经传感器时， 传 感器内的叶轮借助于流体的动能 而产生旋转，叶轮即周期性地改 变磁电感应系统中的磁电阻，使 通过线圈的磁通量周期性地发生 变化而产生电脉冲信号，经放大 器放大后传送至相应的流量积算 仪表，进行流量或总量的测量。
C7 /NE /EX /NE /HE
PN40MPa 不防爆 防爆等级 dⅡBT4 常温 120≥高温≥150℃
4、外形尺寸及安装 4.1 外形尺寸 1、公称通径 DN4~25（公称压力 PN6.3Mpa 见图 2，表 3）
公称通径 DN（mm） 2 、4 、 6 10 15 25 尺寸 G G3/8＂ G1/2＂ G1＂ G1 1/4＂ I(mm) 11 16 18 23 L(mm) 50 60 72 100 重量（kg） 0.5 0.6 1.0 1.5
-7-
开封科隆流量仪表有限公司
涡轮流量计使用使用说明书
4~20mA 电流输出接线示意图：
8、现场显示表头概述 现场显示表与涡轮流量传感器通过 M14×1 螺纹座相连，螺纹应尽量拧到底，否则会漏计频 率信号，造成测量误差。 对于电池供电的智能涡轮表，打开前盖，把电源开关跳线（2－7）插上，即可进行工作。 9、参数设定与调试 按键功能说明 名 称 说 明 � 测量状态下，按一下则进入设置状态 � 在设置状态下，显示参数符号时，按一下进入下一组参数或 设置键 返回测量状态 操作键 � 在测量状态下无效 移位键 � 在设置状态下：① 调出原有参数值 ② 移动修改位
gf涡轮流量计说明书
gf涡轮流量计说明书
介绍GF涡轮流量计,GF涡轮流量计特性。
安装管道尺寸：0.5，DN15。
连接尺寸：14，DN8；38，DN10；12，DN15。
流速范围：0.38-38Lm，0.8-38gm。
涡轮流量计它提供了在规定的工作压力除去从管的传感器的一个快速的方法。
湿抽头的PVC和不锈钢的设计使得它腐蚀和由酸，碱，盐的化学攻击，和其他一些苛刻的化学品的抵抗力。
3519湿抽头阀直接安装到标准的涡轮流量计安装配件，在3519湿抽头由凸缘和支撑板，其边线上的管件的插入，并通过其延伸的长度传感器插入管在PVC球阀。
电源5-24VDC，Z大1.5mA，兼容仪表，5075，5500，5600，8550，8900连接组件必须另行定购。
见配件，H型可以使用热扩孔管件。
流速范围，3-27lm，专为小直径应用工程，在2100纹章涡轮流量传感器提供了两种流量范围内精确的读数，
0.33.8LPM和338LPM，注射成型的PVDF体和陶瓷轴承提供优异的，化学相容性和长期于给药和配料的应用程序。
涡轮流量计说明书
DN65
7~70
4~70
2.5
DN80
10~100
5~100
2.5
DN100
20~200
10~200
1.6
DN125
25~250
13~250
1.6
DN150
30~300
15~300
1.6
DN200
80~800
40~800
1.6
-3-
为客户创造价值
制耐压等级(MPa) (法兰连接方式)
12、16、25
压力等级
N 常规（参照表
涡轮流量计
为客户创造价值
六、安装尺寸
传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图6、图7、图8，安装尺寸见图4。
图6 HLWG-4~10传感器结构及安装尺寸示意图
D
图7 HLWG-15~40传感结构及安装示意图
公称通径 （mm）
6
6mm,标准量程0.1~0.6m3/h,宽量程为0.06~0.6m3/h
10
10mm，标准量程0.2~1.2m3/h,宽量程为0.15~1.5m3/h
15
15mm,标准量程0.6~6m3/h,宽量程为0.4~8m3/h
20
20mm,标准量程0.8~8m3/h,宽量程为0. 4~8m3/h
25
25mm,标准量程1~10m3/h,宽量程为0.5~10m3/h
目录
一、概述 …………………………………………………………………………………………………………………………1 二、工作原理 …………………………………………………………………………………………………………………1 三、产品特点 …………………………………………………………………………………………………………………2 四、基本参数与技术性能 ………………………………………………………………………………………………3 五、仪表选型 …………………………………………………………………………………………………………………4 六、安装尺寸 …………………………………………………………………………………………………………………5 七、流量计安装注意事项 ………………………………………………………………………………………………6 八、调试与使用 ………………………………………………………………………………………………………………7 九、流量计的使用方法 ……………………………………………………………………………………………………8 十、使用注意事项 …………………………………………………………………………………………………………13 十一、常见故障及处理方法 …………………………………………………………………………………………14 十二、运输、贮存 …………………………………………………………………………………………………………15 十三、开箱注意事项 ……………………………………………………………………………………………………15 十四、订货须知 ……………………………………………………………………………………………………………15
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LWGY涡轮流量计使用说明书一、概述LWGY系列涡轮流量计是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。
它具有结构简单、精确度高、安装维修使用方便等特点。
该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，可靠测量水、纯水、自来水、无杂质的污水、柴油、汽油和低粘度的原油等液体的体积流量。
与具有定量功能的显示仪表配套使用，可以进行自动定量控制、上下限报警等用途。
二、产品特点：1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。
2．结构简单、牢固以及拆装方便。
3．测量范围宽，下限流速低。
4．压力损失小，重复性好，精确度高。
5．具有较高的抗电磁干扰和抗振动能力。
三、工作原理：流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电 脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。
在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为：kf Q ⨯=3600 式中：f ——脉冲频率[Hz]；k ——传感器的仪表系数[1/m 3]，由校验单给出。
若以[1/L]为单位kfQ ⨯=6.3 Q ——流体的瞬时流量（工作状态下）[m 3/h]； 3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
四．主要技术性能：1.公称通径：（4～200）mm ，DN-200以上选用插入式；2.介质温度：常温型（-20～80）℃、高温型（-20～150）℃；3.环境温度：（-20～55）℃；4.准 确 度：±0.2%、±0.5%、±1％；5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；6.供电电源：电压：12V ±0.144V, 电流：≤10mA ；7.输出电压幅值：高电平≥8V ，低电平≤0.8V ；8.脉冲输出型：传感器至显示仪表的距离可达250米；9.4～20mA 输出型：变送器至显示仪表的距离可达500米；10.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；10.显示方式：现场液晶显示瞬时流量和累计流量；11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米，可加装RS485通讯功能。
五、外型尺寸：传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图一、图二、图三、图四、图五；安装尺寸见表二。
图一、DN4～DN10传感器结构及安装尺寸示意图1.过滤器2.前直管段3.叶轮4.前置放大器5.壳体6.后直管段1．壳体 2．前导向件 3．叶轮 4．后导向件 5．前置放大器图三、DN50～DN200传感器结构及安装尺寸示意图1．球轴承 2．前导向件 3．涨圈 4．壳体 5．前置放大器 6．叶轮 7．轴承 8．轴图四传感器航空插头与显示仪表接线示意图DN-10～DN-150压力2.5MPa ；DN-200压力1.0MPa ；六、安装要求：流量计可水平或垂直安装，垂直安装时流体流动方向应从下向上，液体必须充满管道，不得有气泡；液体流动方向要与传感器外壳上指示流向的箭头方向一致；传感器前后直管段要求（见图六），上游端至少应有10 倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。
传感器的管道轴心应与相邻管道轴心对准，连接密封用的垫圈不得深入管道内腔；传感器应远离外界电场、磁场，必要时应采取有效的屏蔽措施，以避免外来干扰。
为了检修时不致影响液体的正常输送，建议在传感器的安装处，安装旁通管道。
传感器露天安装时，请做好放大器及插头的防水处理。
传感器与显示仪表的接线如图五所示。
当流体中含有杂质时，应加装过滤器，过滤器网目根据流量杂质情况而定，一般为20～60目。
当流体中混有游离气体时，应加装消气器。
整个管道系统都应良好密封。
用户应充分了解被测介质的腐蚀情况，严防传感器受腐蚀。
七、使用◆使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。
◆传感器在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门（阀门应安装在流量计后端）。
严禁传感器处于无液体状态时受到高速流体的冲击，否则会造成叶轮损坏。
（此项非常重要）◆传感器的维护周期一般为半年。
检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。
装配时请看好导向件及叶轮的位置关系。
◆传感器不用时，应清洗内部液体，吹干后且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。
（此项非常重要）◆配用的过滤器应定期清洗，不用时应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。
◆传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管。
）◆在传感器安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。
若无显示，应检查有关各部分，排除故障。
八、LWGYA型涡轮流量传感器介绍：涡轮流量传感器本身不具备现场显示功能，仅将流量信号以三线制电压脉冲的形式远传输出。
供电电源+12VDC或+24VDC，远传距离250m。
仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、定量控制、与计算机控制系统配合使用。
九、LWGYB型涡轮流量计介绍：LWGYB 型涡轮流量计，是在涡轮流量传感器的基础上，增加了电池供电的现场LCD显示表头。
该显示表是采用先进的超低功耗单片微机技术研制的，传感器与显示表组成一体型涡轮流量计。
与传统的涡轮流量传感器配二次仪表组成的测量系统相比，它具有体积小、重量轻、显示读数直观、清晰、可靠性高等明显优点。
表头显示方式单排7位液晶显示，自动切换显示瞬时流量和累计流量。
也可单独显示瞬时流量或累计流量，低功耗工作：一节锂电池可连续使用3年以上，掉电保护仪表系数、累计流量值保持十年不丢。
也可加装外部一键清零装置。
十、LWGYC型涡轮流量计介绍：LWGYC型涡轮流量传感器是在LWGYB型涡轮流量计的基础上增加了4~20mA 两线制电流变送功能，该仪表需要24VDC供电，即可现场显示又可远传输出，特别适合于与显示仪、工控机、DCS等计算机控制系统配合使用。
也可加装外部一键清零装置。
十一、LWGYD型涡轮流量变送器介绍：涡轮流量变送器本身不具备现场显示功能，仅将流量信号以两线制4～20mA电流的形式远传输出，外供电+24VDC，远传距离500m。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA 作为断线报警值。
电流输出型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实4～20mA电流本身就可以为变送器供电。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接两根线，因而被称为两线制变送器。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算，省去两根信号传输导线意味着成本降低近百元！另外四线制变送器和三线制变送器因导线内电流不对称必须使用昂贵的屏蔽线,而两线制变送器可使用非常便宜的的双绞线导线,因此在应用中两线制变送器必然是首选。
十三、维修和常见故障：传感器可能产生的一般故障及消除方法见表三，维护周期不应超过半年。
十四、运输、储存传感器应装入坚固的木箱（小口径仪表可用纸箱）内，不允许在箱内自由窜动，在搬运时小心轻放，不允许野蛮装卸。
存放地点应符合以下条件：防雨防潮。
a.不受机械震动或冲击。
b.温度范围-20℃～+55℃。
c.相对湿度不大于80%.d.环境中不含腐蚀性气体。
十五、开箱注意事项1．开箱后，按装箱单检查文件和附件是否齐全。
装箱文件有：使用说明书一份。
产品合格证一张。
检定证书一张。
2．观察传感器是否有因运输而产生损坏等现象，以便妥善处理。
3．望用户妥善保存“检定证书”切勿丢失，否则无法设定仪表系数！十六、订货须知用户在定购涡轮流量传感器时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。
当有防爆要求时必须选防爆型传感器，并严格注意防爆等级。
十七、使用期限用户遵守说明书的规定进行保管和使用的情况下，从制造厂发货日起一年内，传感器不能正常工作时，制造厂可免费修理。
广州迪川仪器仪表有限公司。
