《探究欧姆定律》讲义一、什么是欧姆定律在电学的世界里，欧姆定律就像是一把万能钥匙，能够帮助我们打开理解电路中电流、电压和电阻关系的大门。
欧姆定律指出：通过一段导体的电流与这段导体两端的电压成正比，与这段导体的电阻成反比。
用数学公式来表达，就是 I ＝ U ／ R，其中 I 表示电流，单位是安培（A）；U 表示电压，单位是伏特（V）；R 表示电阻，单位是欧姆（Ω）。
二、欧姆定律的发现历程欧姆定律的发现并非一蹴而就，而是经历了一番艰辛的探索。
德国物理学家乔治·西蒙·欧姆在 19 世纪初期进行了大量的实验研究。
当时的实验条件相当简陋，但欧姆凭借着坚韧不拔的毅力和对科学的执着追求，不断改进实验方法和设备。
他尝试了各种不同的材料和电路连接方式，经过无数次的测量和分析，最终得出了电流、电压和电阻之间的定量关系，也就是我们现在所熟知的欧姆定律。
欧姆的发现为电学的发展奠定了坚实的基础，也让我们更加深刻地认识到自然界中物理规律的美妙和神奇。
三、欧姆定律的实验验证为了更好地理解和验证欧姆定律，我们可以通过简单的实验来进行。
实验器材包括电源、电阻器、电流表和电压表。
首先，将电源、电阻器、电流表串联在电路中，电压表并联在电阻器两端。
然后，改变电源的电压，同时记录下相应的电流和电压值。
通过对实验数据的分析，可以发现电流与电压的比值始终保持不变，这个比值就是电阻。
这就直观地验证了欧姆定律中电流与电压成正比的关系。
接下来，保持电源电压不变，更换不同阻值的电阻器，再次测量电流。
会发现电流随着电阻的增大而减小，验证了电流与电阻成反比的关系。
需要注意的是，在实验过程中，要确保实验仪器的准确性和实验操作的规范性，以减少误差。
四、欧姆定律的应用欧姆定律在我们的日常生活和工业生产中有着广泛的应用。
在家庭电路中，我们可以根据欧姆定律计算出电器的功率。
功率 P＝ U × I，知道了电压和电流，就能算出电器消耗的电能。
欧姆定律精品ppt课件
目录
• 欧姆定律概述 • 欧姆定律公式及其解读 • 欧姆定律的应用场景 • 欧姆定律实验及演示 • 欧姆定律与电路设计优化 • 欧姆定律经典案例解析
01
CATALOGUE
欧姆定律概述
欧姆定律的定义
欧姆定律是电路分析的基本定律之一，它描述了电 路中电流与电压之间的关系。
欧姆定律的表述
考虑电路的效率
03
优化电路设计需要考虑电路的效率，通过欧姆定律计算电路的
效率，并尽量提高效率。
电阻、电容、电感等元件的优化选择
电阻的选择
根据欧姆定律，电阻是电流、电 压、电阻之间的关系的重要因素 ，因此需要选择合适的电阻值，
以优化电路设计。
电容的选择
电容是储存电荷的元件，其值会 直接影响电流和电压的波形，因
实验设备准备
01
02
03
电源
一个可调电压的直流电源，能 够提供0-10V的电压范围。
电阻器
一个可变电阻，通常在1k欧 姆到10k欧姆之间。
导线
用于连接电源和电阻器。
04
电流表和电压表
用于测量电流和电压。
实验操作步骤及注意事项
01
02
03
04
将电源、电阻器、电流表和电 压表按照正确的极性连接起来
。
THANKS
感谢观看
电压与电阻的关系
在电路中，电压与电阻没有直接的 关系，但是当电流一定时，电压和 电阻成正比，即电压越大，电阻也 越大
03
CATALOGUE
欧姆定律的应用场景
电路设计中的欧姆定律应用
欧姆定律在电路设计中有着重要的应用，电路设计需要考虑电流、电压和电阻之间 的关系，欧姆定律提供了理论基础。
高二物理竞赛课件欧姆定律
电路端电压与电流的关系称为伏安特性。
线性电阻的伏安特性
I/A
是一条过原点的直线。
o
U/V
线性电阻的伏安特性
电源有载工作、开路与短路
.1 电源有载工作
开关闭合,接通
I
E
电源与负载 特征:
I E R0 R
-
U
R
R0
-
I
① 电流的大小由负载决定。
U = IR 负载端电压 或 U = E – IR0
② 在电源有内阻时，I U 。
P = PE – P
UI = EI – I²Ro
负载 电源 内阻 ③ 电源输出的功率由负载决定。
取用 产生 消耗 负载大小的概念:
功率 功率 功率
负载增加指负载取用的
电流和功率增加(电压一定)。
电源与负载的判别
1. 根据 U、I 的实际方向判别
电源： U、I 实际方向相反，即电流从“+”端流出，
U
电源的外特性
② 在电源有内阻时，I U 。
E
当 R0<<R 时，则U E ，表明
当负载变化时，电源的端电压变
化不电源有载工作
开关闭合,接通 电源与负载。
特征:
E I
R0 R
I
E
-
U
R
R0
-
I
① 电流的大小由负载决定。
U = IR 负载端电压 或 U = E – IRo
2. 额定值表示电气设备的使用能力。 例：灯泡：UN = 220V ，PN = 60W
电阻： RN = 100 ，PN =1 W 电气设备的三种运行状态
额定工作状态： I = IN ，P = PN (经济合理安全可靠)

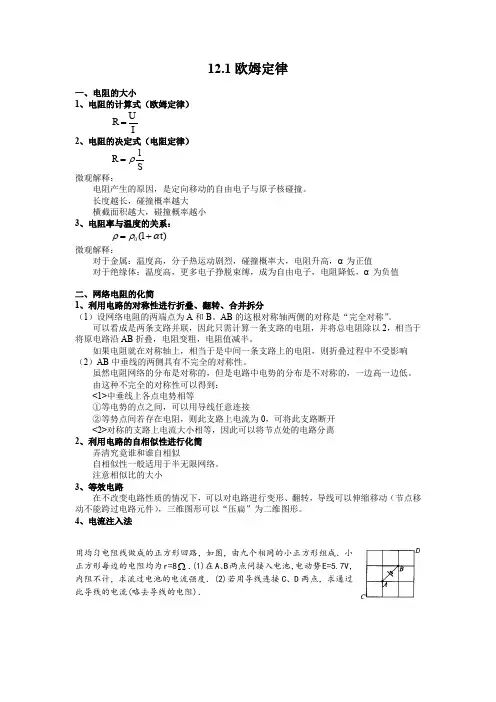

江苏省南京师范大学附属中学物理竞赛讲义-12.1欧姆定律

12.1欧姆定律一、电阻的大小1、电阻的计算式（欧姆定律）U R I =2、电阻的决定式（电阻定律）l R Sρ= 微观解释：电阻产生的原因，是定向移动的自由电子与原子核碰撞。
长度越长，碰撞概率越大 横截面积越大，碰撞概率越小 3、电阻率与温度的关系：0(1)t ρρα=+微观解释：对于金属：温度高，分子热运动剧烈，碰撞概率大，电阻升高，α为正值 对于绝缘体：温度高，更多电子挣脱束缚，成为自由电子，电阻降低，α为负值二、网络电阻的化简1、利用电路的对称性进行折叠、翻转、合并拆分（1）设网络电阻的两端点为A 和B 。
AB 的这根对称轴两侧的对称是“完全对称”。
可以看成是两条支路并联，因此只需计算一条支路的电阻，并将总电阻除以2，相当于将原电路沿AB 折叠，电阻变粗，电阻值减半。
如果电阻就在对称轴上，相当于是中间一条支路上的电阻，则折叠过程中不受影响 （2）AB 中垂线的两侧具有不完全的对称性。
虽然电阻网络的分布是对称的，但是电路中电势的分布是不对称的，一边高一边低。
由这种不完全的对称性可以得到： <1>中垂线上各点电势相等①等电势的点之间，可以用导线任意连接②等势点间若存在电阻，则此支路上电流为0，可将此支路断开 <2>对称的支路上电流大小相等，因此可以将节点处的电路分离 2、利用电路的自相似性进行化简弄清究竟谁和谁自相似自相似性一般适用于半无限网络。
注意相似比的大小 3、等效电路在不改变电路性质的情况下，可以对电路进行变形、翻转，导线可以伸缩移动（节点移动不能跨过电路元件），三维图形可以“压扁”为二维图形。
4、电流注入法用均匀电阻线做成的正方形回路，如图，由九个相同的小正方形组成．小正方形每边的电阻均为r=8Ω．(1)在A 、B 两点问接入电池，电动势E=5.7V ，内阻不计，求流过电池的电流强度．(2)若用导线连接C 、D 两点，求通过此导线的电流(略去导线的电阻)．电阻丝无限网络如图所示，每一段金属丝的电阻均为r ，试求A 、B 两点间的等效电阻R AB ．由十二个相同的电阻连接成一个立方体框架，若每个电阻的阻值均为R 问从立方体八个顶点中的任意两个顶点测量时立方体的总电阻等于多少？1. 三个相同的金属圈两两相交地焊接成如图所示的形状，若每一金属圈的原长电阻（即它断开时测两端的电阻）为R ，试求图中A 、B 两点之间的电阻.【解析】从图看出，整个电阻网络相对A 、B 两点具有上、下对称性，因此可上、下压缩成如图所示的等效简化网络，其中r 为原金属圈长度部分的电阻，即有:r=R/4图网络中从A 点到O 点电流与从O 点到B 点的电流必相同；从A ′点到O 点的电流与从O 点到B ′点电流必相同.因此可将O 点断开，等效成图所示简化电路.B ′A ′AA继而再简化成如图所示的电路:最后可算得: R AB =1225512r r r -+=（） 即有R AB =5R/48.如图所示，无限旋转内接正方形金属丝网络由一种粗细一致、材料相同的金属丝构成，其中每个内接正方形的顶点都在外侧正方形四边中点上．已知与最外侧正方形边长相同的同种金属丝A'B'的电阻为R 0，求网络中：(1)A 、C 两端间等效电阻R AC ． (2)E 、G 两端间等效电阻R EG ．例1. 如图所示，框架是用同种金属丝制成的，单位长度的电阻为ρ，一连串内接等边三角形的数目可认为趋向无穷，取AB 边长为a ，以下每个三角形的边长依次减小一半，则框B ′BA ′AAB ′BA ′架上A 、B 两点间的电阻为多大？从对称性考虑原电路可以用如图所示的等效电路来代替，同时我们用电阻为2ABR 的电阻器来代替由无数层“格子”所构成的“内”三角，并且电阻是RAB 这样的，AB x R R =，R αρ=因此/2/2()()/2/2x x x x x RR RR R R R R R R R R R =+⋅++++解此方程得到：11)3AB x R R a ρ===如图所示是一个由电阻丝构成的平面正方形无穷网络，各小段的电阻为R ，求A 、B 两点间的等效电阻.若将A 、B 间的一小段电阻丝换成电阻为4R 的另一小段电阻丝.试问换后A 、B 间的等效电阻是多少?解析:设想内阻极大的电源加在A 和地(或无穷远)之间,使由A 点流进网络的电流为I ，则由对称性可知,流过AB 的电流为4I.假设拆去此电源,在B 点和地(或无究远)之间加上另一内AB B2/阻极大的电源,使由B 点流出网络的电流强度为I,由对称性可知,流过AB 的电流仍为4I.若把上述电源同时加上,则由叠加原理可知,流过AB 的电流为442I I I+=.设AB 间的等效电阻为R AB ，所以：2AB I IR R =⋅2AB R R =外的其它电阻丝构成的网络的电阻为R0，则整个电阻可以看成是除A 、B 间电阻丝与R0的并联.则:002AB R R RR R R ==+0R R =当A 、B 间的一小段电阻丝换成电阻为4R 时,则:004'0.84AB R RR R R R⋅==+.有一无限平面导体网络，它由大小相同的正六边形网眼组成，如图所示．所有六边形每边的电阻均为R 0． (1)求结点a 、b 间的电阻．(2)如果有电流I 由a 点流入网络，由g 点流出网络，那幺流过de 段电阻的电流I de 为多大?【解析】（1）设有电流I 自a 点流入，流到四面八方无穷远处，那么必有3/I 电流由a 流向c ，有6/I电流由c 流向b .再假设有电流I 由四面八方汇集b 点流出，那么必有6/I 电流由a 流向c ，有3/I电流由c 流向b .将以上两种情况综合，即有电流I 由a 点流入，自b 点流出，由电流叠加原理可知263II I I ac =+=（由a 流向c ） 263I I I I cb =+=（由c 流向b ）因此，a 、b 两点间等效电阻000R I R I R I I U R cb ac AB AB =+==（2）假如有电流I 从a 点流进网络，流向四面八方，根据对称性，可以设 A I I I I ===741B I I I I I I I ======986532应该有I I I A =+B 63因为b 、d 两点关于a 点对称，所以A be deI I I 21=='同理，假如有电流I 从四面八方汇集到g 点流出，应该有 BdeII =''最后，根据电流的叠加原理可知()I I I I I I I I B A B A de dede 61636121=+=+=''+'=如图，有一三角形的无穷长电路其中每个电阻阻值均为R ，求AB 间的等效电阻R AB 。
