怎样画好施工图1-
天正绘制建筑施工图的步骤及方法

天正绘制建筑施工图的步骤及方法1.确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度,以及施工的具体要求,确定图样的数量,做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2.选择适当的比例。
3.进行合理的图面布置图面布置要主次分明,排列均匀紧凑,表达清楚,尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样,集中在一张或图号连续的几张图纸上,以便对照查阅。
4.施工图的绘制方法绘制建筑施工图的顺序,一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿,经检查无误后,按“国标”规定的线型加深图线。
铅笔加深或描图上墨时,一般顺序是:先画上部,后画下部;先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线,后画直线。
建筑施工图画法举例1.建筑平面图的画法步骤1)画所有定位轴线,然后画出墙、柱轮廓线。
2)定门窗洞的位置,画细部,如楼梯、台阶、卫生间等。
3)经检查无误后,擦去多余的图线,按规定线型加深。
4)标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中,还应画剖切符号以及在图外适当的位置画上指北针图例,以表明方位。
最后,在平面图下方写出图名及比例等。
2.建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。
1)画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2)根据层高、各种分标高和平面图门窗洞口尺寸,画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3)画出门扇、墙面分格线、雨水管等细部,对于相同的构造、做法(如门窗立面和开启形式)可以只详细画出其中的一个,其余的只画外轮廓。
4)检查无误后加深图线,并注写标高、图名、比例及有关文字说明。
3.剖面图的画法步骤1)画定位轴线、室内外地坪线、各层楼面线和屋面线,并画出墙身轮廓线。
2)画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等)。
新手画如何画好施工图

有人说:画建筑施工图是饭桶都会干的事情,但是如是不注意细节可能连饭桶都不如。
奉上这篇文章给建筑施工图新手。
1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图,建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分:图纸目录,门窗表,建筑设计总说明,一层~屋顶的平面图,正立面图,背立面图,东立面图,西立面图,剖面图(视情况,有多个),节点大样图及门窗大样图,楼梯大样图(视功能可能有多个楼梯及电梯)。
作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建,要做到绝对明了建筑的设计构思和意图。
2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入,必须与建筑核对情况。
门窗表相信大家不会陌生,就是门窗编号以及门窗尺寸及做法,这对大家在结构中计算荷载是必不可少的。
3.建筑设计总说明建筑设计总说明对结构设计是非常重要的,因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如:建筑物所处位置(结构中用以确定设防列度及风载雪载),黄海标高(用以计算基础大小及埋深桩顶标高等,没有黄海标高,施工中根本无法施工),墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载),总之看建筑设计说明时不能草率,这是结构设计正确与否非常重要的一个环节。
4.建筑平面图建筑平面图就比较直观了,主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外),一层平面图是在做基础时使用,至于如何真正的做结构设计本文不详述,这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理,不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改,建筑也是会同意修改的,如果建筑不改那就只有哭哭再看图(人家是老大,没办法的...),看建筑平面图,了解了各部分建筑功能,基本上结构上的活荷载取值心中就大致有值了,了解了柱网及墙体门窗的布置,柱截面大小梁高以及梁的布置也差不多有数了,反正有墙的下面一定有梁,除非是甲方自理的隔断,轻质墙也最好是立在梁上.值得一提的是,注意看屋面平面图,通常现代建筑为了外立面的效果,都有层面构架,通常都比较复杂,需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图,力求使自己明白整个构架的三维形成是什么样子的,这样才不会出错..另外,层面是结构找坡还是建筑找坡也需要了解清楚.5.建筑立面图建筑立面图,是对建筑立面的描述,主要是外观上的效果,提供给结构师的信息,主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。
绘制施工图的步骤和方法

绘制施工图的步骤和方法1.确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度,以及施工的具体要求,确定图样的数量,做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2.选择适当的比例。
3.进行合理的平面布置图布置要主次分明,排列均匀紧凑,表达清楚,尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样,集中在一张或图号连续的几张图纸上,以便对照查阅。
4.施工图的绘制方法绘制建筑施工图的顺序,一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿,经检查无误后,按“国标”规定的线型加深图线。
铅笔加深或描图上墨时,一般顺序是:先画上部,后画下部;先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线,后画直线。
建筑施工图画法举例1.建筑平面图的画法步骤1)画所有定位轴线,然后画出墙、柱轮廓线。
2)定门窗洞的位置,画细部,如楼梯、台阶、卫生间等。
3)经检查无误后,擦去多余的图线,按规定线型加深。
4)标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中,还应画剖切符号以及在图外适当的位置画上指北针图例,以表明方位。
最后,在平面图下方写出图名及比例等。
2.建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。
1)画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2)根据层高、各种分标高和平面图门窗洞口尺寸,画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3)画出门扇、墙面分格线、雨水管等细部,对于相同的构造、做法(如门窗立面和开启形式)可以只详细画出其中的一个,其余的只画外轮廓。
4)检查无误后加深图线,并注写标高、图名、比例及有关文字说明。
3.剖面图的画法步骤1)画定位轴线、室内外地坪线、各层楼面线和屋面线,并画出墙身轮廓线。
2)画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等)。
结构施工图的绘制方法

施工图是工程师的“语言”,是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举足轻重的作用,切不可草率从事。
对结构施工图的基本要求是:图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范,能很好地表达设计意图,并与计算书一致.通过结构施工图的绘制,应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改(刮图)和校正,同时能运用常用软件通过计算机绘图和出图.10。
1。
2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种:一、详图法.它通过平、立、剖面图将各构件(梁、柱、墙等)的结构尺寸、配筋规格等“逼真"地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法.它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多,手工绘图时,深受设计人员的欢迎。
其不足之处是:同类构件的许多数据需多次填写,容易出现错漏,图纸数量多。
三、结构施工图平面整体设计方法(以下简称“平法”).它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强,图纸数量少,设计和施工人员都很欢迎.为了保证按平法设计的结构施工图实现全国统一,建设部已将平法的制图规则纳入国家建筑标准设计图集,详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》(GJBT-518 00G101)(以下简称《平法规则》).“详图法”能加强绘图基本功的训练;“梁柱表法”目前还在广泛应用;而“平法”则代表了一种发展方向。
毕业设计时宜在掌握各种方法的基础上有所侧重。
10. 2 结构施工图绘制的具体内容10.2.1 基本内容一、图纸目录全部图纸都应在“图纸目录"上列出,“图纸目录"的图号是“G-0”.结构施工图的“图别”为“结施”.“图号”排列的原则是:从整体到局部,按施工顺序从下到上.例如,“结构总说明”的图号为“G-1”(G表示“结施”),以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。
画好施工总平面图的五个步骤

画好施工总平面图的五个步骤一、布置原则1、施工平面布置应严格控制在建筑红线之内。
2、平面布置要紧凑合理,尽量减少施工用地。
3、尽量利用原有建筑物或构筑物。
4、合理组织运输,保证现场运输道路畅通,尽量减少二次搬运。
5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。
6、在平面交通上,要尽量避免土建、安装以及其他各专业施工相互干扰。
7、符合施工现场卫生及安全技术要求和防火规范。
8、现场布置有利于各子项目施工作业。
9、考虑施工场地状况及场地主要出入口交通状况。
10、结合拟采用的施工方案及施工顺序。
11、满足半成品、原材料、周转材料堆放及钢筋加工需要。
12、满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。
13、各种施工机械既满足各工作面作业需要又便于安装、拆卸。
14、实施严格的安全及施工标准,争创省级安全文明工地。
二、布置内容1、拟建的建筑物或构筑物,以及周围的重要设施。
2、施工用的机械设备固定位置。
3、施工运输道路。
4、水源、电源、变压器位置,临时给排水管线和供电、动力设施。
5、施工用生产性、生活性设施(加工棚、操作棚、仓库、材料堆场、行政管理用房、职工生活用房等)。
6、机械站、车库位置。
7、一切安全、消防设施位置。
三、布置步骤场外交通的引入(铁路运输、水路运输、公路运输)→仓库与材料堆场的布置→加工场布置→布置内部运输道路→行政与生活临时设施布置→临时水电管网及其他动力设施的布置1、场外交通的引入设计全工地性施工总平面图时,首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。
当大宗材料由铁路运来时,首先要解决铁路的引入问题; 当大批材料是由水路运来时,应首先考虑原有码头的运用和是否增设专用码头问题;当大批材料是由公路运入工地时,由于汽车线路可以灵活布置,因此,一般先布置场内仓库和加工场,然后再布置场外交通的引入。
2、仓库与材料堆场的布置通常考虑设置在运输方便、位置适中、运距较短并且安全防火的地方。
如何画好建筑施工图

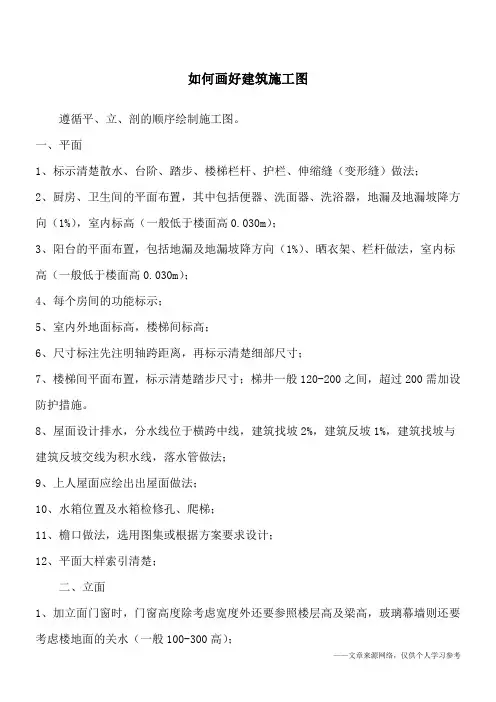

如何画好建筑施工图
遵循平、立、剖的顺序绘制施工图。
一、平面
1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝(变形缝)做法;
2
向(
3
4
5
6
7需加设8
9
10
11、檐口做法,选用图集或根据方案要求设计;
12、平面大样索引清楚;
二、立面
1、加立面门窗时,门窗高度除考虑宽度外还要参照楼层高及梁高,玻璃幕墙则还要考虑楼地面的关水(一般100-300高);
2、立面门窗上表面尽量平齐,保证立面效果;
3、立面门窗高宽差最好不要超过两个建筑模数(300);
4、门窗外框线稍粗,遇内墙门窗外框用细线。
突出内、外层次;
5、立面尺寸标注尽量标注最近的洞口、分格尺寸,其它未示尺寸用标高和线性标注就近标示清楚;
6
1
2、4200m,
1
2
3
2.2+
半地上贮藏室1(地下)1.2(地上)+5x2.8+0.45(室内外高差)<16米。
以上几种情况都不违反规范,大家选择一下。
另有一种情况,就是顶层为跃层,在上面的基础上可以在增加一层,大多数情况下是上人阁楼。
工程施工图如何学会

一、施工图的基本要素1、施工图的规范要求施工图必须符合国家有关规范,包括《建筑工程施工质量验收标准》、《建筑工程施工安全技术规范》、《建筑工程施工工程量规范》等相关规范。
2、施工图的内容要素(1)建筑施工图:包括平面布置图、立面图、剖面图、施工图件,主要分为建筑结构图、建筑设备图、建筑装饰图等。
(2)土木工程施工图:土木工程包括桩基础、地基处理、土石方工程、地下工程等,土木工程施工图主要包括平面图、剖面图、施工图件等。
3、施工图的编制原则施工图的编制原则是精细化、标准化、规范化,要求绘图员必须结合设计要求和标准规范,合理安排图面布局,清晰明了的表达设计意图。
二、施工图的学习方法1、掌握基本图纸知识在学习施工图纸之前,需要先掌握图纸的分类和构成要素,了解不同类型的图纸在施工中的作用和意义。
2、学习绘图技巧绘图员在绘制施工图纸时,需要掌握一定的绘图技巧,包括线条的粗细、颜色的运用、符号和标注的使用等。
3、熟悉施工流程施工图是施工单位施工的操作指南,需要根据设计要求和施工现场的实际情况,合理安排施工流程,提高施工效率。
4、重点关注质量和安全在学习施工图纸时,要着重关注工程的质量和安全要求,合理布局施工图,减少施工过程中的质量问题和安全隐患。
5、多练习实战通过多练习实战,可以更好地掌握施工图的绘制技巧和施工流程,提高施工效率和质量。
1、保证施工质量施工图是施工单位施工的操作指南,合理编制并严格执行,可以有效保证工程施工质量,减少因施工错误而带来的损失。
2、提高施工效率施工图清晰明了的表达了设计意图,便于施工人员理解和操作,可以有效提高施工效率,缩短工程施工周期。
3、确保施工安全施工图中包含了工程的安全要求和措施,合理编制并正确执行,可以有效避免施工过程中发生安全事故,保障施工人员的生命财产安全。
4、为日后维护提供依据施工图是工程建设中的重要文件,对工程的维护和管理具有重要意义,可以为日后的维护提供准确、全面的依据。
施工图纸绘制流程详解与操作指南

施工图纸绘制流程详解与操作指南施工图纸是建筑工程中不可或缺的重要文件,它是建筑师和工程师将设计意图转化为实际施工的重要参考依据。
在建筑工程中,施工图纸的准确性和完整性直接关系到工程的质量和进度。
因此,掌握施工图纸的绘制流程和操作指南对于从事建筑行业的人员来说是非常重要的。
一、施工图纸的绘制流程1. 收集设计资料:在绘制施工图纸之前,首先要收集相关的设计资料,包括设计方案、结构设计、给排水设计等。
这些设计资料是绘制施工图纸的基础,只有充分了解设计意图,才能准确地绘制出施工图纸。
2. 制定绘图计划:在收集完设计资料后,需要制定一个合理的绘图计划。
绘图计划包括绘图的时间节点、绘图的顺序和优先级等。
通过制定绘图计划,可以合理安排绘图工作,提高绘图效率。
3. 绘制平面图:绘制施工图纸的第一步是绘制平面图。
平面图是建筑工程的基础图纸,它展示了建筑物的布局和各个功能区的位置。
在绘制平面图时,需要根据设计方案和结构设计,将建筑物的平面布局绘制出来。
4. 绘制立面图:绘制完平面图后,接下来是绘制立面图。
立面图是展示建筑物外立面的图纸,它包括建筑物的外墙、窗户、门等。
在绘制立面图时,需要根据设计方案和结构设计,将建筑物的外立面绘制出来,并标注相关的尺寸和材料。
5. 绘制剖面图:绘制完平面图和立面图后,还需要绘制剖面图。
剖面图是展示建筑物内部结构和构造的图纸,它包括建筑物的墙体、梁柱、楼板等。
在绘制剖面图时,需要根据设计方案和结构设计,将建筑物的内部结构和构造绘制出来,并标注相关的尺寸和材料。
6. 绘制细部图:在绘制完平面图、立面图和剖面图后,还需要绘制细部图。
细部图是展示建筑物各个部位细节的图纸,它包括建筑物的连接部位、装饰细节等。
在绘制细部图时,需要根据设计方案和结构设计,将建筑物的各个部位细节绘制出来,并标注相关的尺寸和材料。
7. 标注尺寸和材料:在绘制施工图纸的过程中,需要对图纸进行标注,包括标注尺寸和材料。
CAD施工图作图具体步骤

CAD施工图作图具体步骤在建筑、室内设计、机械等众多领域,CAD 施工图都是至关重要的设计文件。
它能够清晰、准确地传达设计意图和施工要求,为施工人员提供详细的指导。
那么,如何绘制一份高质量的 CAD 施工图呢?下面就为您详细介绍 CAD 施工图作图的具体步骤。
一、前期准备在开始作图之前,需要做好充分的准备工作。
首先,要对设计项目有深入的了解,包括设计要求、空间布局、尺寸规格等。
收集相关的参考资料,如建筑规范、标准图集、类似项目的施工图等。
同时,确定绘图的比例和单位,一般常用的比例有 1:50、1:100 等,单位通常为毫米。
二、设置图层图层的设置是 CAD 绘图中非常重要的一步。
它可以帮助我们对不同类型的图形元素进行分类管理,方便后续的编辑和修改。
根据施工图的内容,通常可以设置以下几个图层:轴线、墙体、门窗、家具、标注、文字等。
为每个图层设置不同的颜色、线型和线宽,以提高图形的可读性。
三、绘制轴线轴线是确定建筑物或空间布局的基准线。
使用直线命令,按照设计尺寸绘制出水平和垂直的轴线。
轴线的编号要清晰、准确,通常使用大写字母表示横向轴线,用数字表示纵向轴线。
绘制完成后,检查轴线的间距和位置是否正确。
四、绘制墙体根据轴线的位置,使用多线命令绘制墙体。
设置多线的样式和比例,以符合墙体的厚度要求。
对于不同类型的墙体,如承重墙、非承重墙,可以使用不同的线型或颜色进行区分。
在绘制墙体时,要注意墙体的交接处和转角处的处理,确保墙体的连续性和准确性。
五、绘制门窗在墙体上根据设计要求绘制门窗。
门窗的尺寸和位置要准确无误,可以使用块命令将常用的门窗样式制作成块,方便调用和插入。
绘制门窗时,要注意门窗与墙体的连接关系,以及门窗的开启方向。
六、布置家具和设备根据设计方案,在室内空间中布置家具和设备。
可以从 CAD 图库中调用现成的家具模型,也可以自己绘制。
布置家具时,要考虑空间的合理性和使用功能,同时要注意家具之间的间距和通道的宽度。
CAD施工图详细画法大全

CAD施工图详细画法绘制建筑施工图的步骤和方法1.确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度,以及施工的具体要求,确定图样的数量,做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2.选择适当的比例。
3.进行合理的图面布置图面布置要主次分明,排列均匀紧凑,表达清楚,尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样,集中在一张或图号连续的几张图纸上,以便对照查阅。
4.施工图的绘制方法绘制建筑施工图的顺序,一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿,经检查无误后,按“国标”规定的线型加深图线。
铅笔加深或描图上墨时,一般顺序是:先画上部,后画下部;先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线,后画直线。
建筑施工图画法举例1.建筑平面图的画法步骤1)画所有定位轴线,然后画出墙、柱轮廓线。
2)定门窗洞的位置,画细部,如楼梯、台阶、卫生间等。
3)经检查无误后,擦去多余的图线,按规定线型加深。
4)标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中,还应画剖切符号以及在图外适当的位置画上指北针图例,以表明方位。
最后,在平面图下方写出图名及比例等。
2.建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。
1)画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2)根据层高、各种分标高和平面图门窗洞口尺寸,画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3)画出门扇、墙面分格线、雨水管等细部,对于相同的构造、做法(如门窗立面和开启形式)可以只详细画出其中的一个,其余的只画外轮廓。
4)检查无误后加深图线,并注写标高、图名、比例及有关文字说明。
3.剖面图的画法步骤1)画定位轴线、室内外地坪线、各层楼面线和屋面线,并画出墙身轮廓线。
2)画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等)。
工程施工图绘制步骤

工程施工图绘制步骤
一、工程资料汇总:
1、搜集资料:包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。
2、对各种资料进行比对分析,并进行分类、汇总整理。
二、平面布置设计:
1、根据设计要求,在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。
2、进行图层设置,不同要素按照不同的图层进行绘制,便于后续工序的识别。
3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。
三、各种专业图纸的绘制:
1、建筑设计图纸绘制:包括平面图、立面图、剖面图、局部放大图、结构图等。
2、结构设计图纸绘制:包括结构平面、柱、梁、板、基础等详图。
3、给排水设计图纸绘制:包括给水、排水、通风、消防等设计图纸。
4、电气设计图纸绘制:包括电气走线图、电气设备布置图、电气接线图等。
四、图纸复核和审核:
1、绘制完成后,根据设计要求进行内部复核。
2、经过内部复核后,提交给上级部门或主管机构进行审核。
五、施工图的输出:
1、将审核通过的图纸进行归档,制作成电子版和纸质版。
2、向施工单位发布施工图,指导施工人员进行施工。
总的来说,工程施工图的绘制是一个复杂的过程,需要设计人员不断地积累经验并提高技
术水平。
只有通过认真细致的工作,才能绘制出符合设计要求的施工图,确保工程的质量
和安全。
在实际工程中,工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。
但总的来说,以上的步骤是绘制工程施工图的核心内容。
通过对这些步骤的认真执行,可以保障工
程施工图的准确性和有效性,确保工程的顺利实施。
绘制施工图的步骤和方法

绘制施工图的步骤和方法1.确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度,以及施工的具体要求,确定图样的数量,做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好.2.选择适当的比例.3.进行合理的图面布置图面布置要主次分明,排列均匀紧凑,表达清楚,尽可能保持各图之间的投影关系.同类型的、内容关系密切的图样,集中在一张或图号连续的几张图纸上,以便对照查阅.4.施工图的绘制方法绘制建筑施工图的顺序,一般是按平面图━━立面图━━剖面图━━详图顺序来进行的.先用铅笔画底稿,经检查无误后,按“国标"规定的线型加深图线。
铅笔加深或描图上墨时,一般顺序是:先画上部,后画下部;先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线,后画直线。
建筑施工图画法举例1.建筑平面图的画法步骤1)画所有定位轴线,然后画出墙、柱轮廓线。
2)定门窗洞的位置,画细部,如楼梯、台阶、卫生间等。
3)经检查无误后,擦去多余的图线,按规定线型加深。
4)标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明.在底层平面图中,还应画剖切符号以及在图外适当的位置画上指北针图例,以表明方位。
最后,在平面图下方写出图名及比例等.2.建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。
1)画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等.2)根据层高、各种分标高和平面图门窗洞口尺寸,画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓.3)画出门扇、墙面分格线、雨水管等细部,对于相同的构造、做法(如门窗立面和开启形式)可以只详细画出其中的一个,其余的只画外轮廓。
4)检查无误后加深图线,并注写标高、图名、比例及有关文字说明。
3.剖面图的画法步骤1)画定位轴线、室内外地坪线、各层楼面线和屋面线,并画出墙身轮廓线。
2)画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等)。
怎样画好施工图1-

2.3.7门窗及玻璃幕墙——门窗表,门窗幕墙大样,门窗形式
及数量要画正确,要仔细核对门窗及幕墙厂家的图纸,核
对门窗、幕墙分格、尺寸、开启方式等是否符合设计要求 ,需要我方签字确认时,最好在图上注明“分格及开启形 式符合设计要求”的字样。 2.3.8其余现场照片
集
3.施工图设计的成长阶段
我自己分的,大致6各阶段,其实没有那么严格的界限 3.1简单:还不会画,就得什么都简单,什么也表达不清楚, 图面很干净,和初设深度差不多有的知道方案深度 3.2杂乱:图面很乱,想表达清楚,怕漏画,标很多尺寸,标 很多做法,很多重复,这种图可以交,但是不太好
3.3清晰:杂乱过后,逐渐有条理,表达比较明确、清晰,这
怎样画好施工图(一)
施工图画图存在的问题和解决方法
• • • • • •
施工图画图存在的问题 怎样才能画好施工图 施工图设计的成长阶段 施工图设计的态度 施工图设计的基本要求 总结
1.施工图画图存在的问题
1.1画图的深度不够
1.1.1我们室有几个人施工图画的挺好,功底很强,但是整体
水平稍差一些,画图的深度达不到要求。
6.总结
• 我们室现在施工图的整体实力与事业部比还有差距 • 施工图的整体技术水平有待提高 • 只有我们做的项目的完成质量比事业部做的好,才能得到 各部门的信任,才有机会做更好的项目 • 我们室最大的优势是团结,只要大家齐心协力、团结一心
提高会非常快
谢谢!
错,要改同时改
1.3表达方式不标准
1.3.1表达方式是否规范是画图质量提高的关键,按照《总图 制图标准》,《建筑制图标准》,《房屋建筑制图统一标 准》中规定图例和表示方法画图,这三本规范都出了最新
施工图怎么画才能画得好

施工图怎么画才能画得好作为小家装的CAD施工图来讲,模型空间画图是可以满足的,但在大型工装中,你必须接触到一项更为发达的CAD技巧,即布局画图法,因为大型工装如果你不用布局画图法,工作起来是很困难和麻烦的,如果是一套酒店十八层,每层用一张平面布置图作为基础图来讲,以此衍生的图有吊顶图,墙体定位图,强电图,弱电图,消防系统图,空调系统图,水路图,索引图起码加起来有七八张之多。
如果这层的唯一平面布置图改了方案,即改了墙体的话,所有的衍生图都要改,这工程量如果你不用布局画法而是在模型空间里改的话,估计很容易出错,而且画起来相当的麻烦,当十几层的图量累加的时候,你会吃不消。
而且又累又容易出错。
所以要想做大型工装必须学会布局画图法,而布局画图法的最根本最基础的技术就是图层管理。
有些人是喜欢0层画图改色,以为这样方便好设置打印,其实这就是很不专业的表现了。
关于图层管理,其实说简单也简单,大家就记住一个要点,图层以图的类型为前缀起名,分粗中细即可,比如:平面-粗线,平面-中实线,平面-细实线,平面-虚线,平面-中心线,然后记住三色或者四色法。
使整个图干净清爽,打印出来又有线型粗细层次。
我这个还是现存的没有经过进一步改进的图层管理,但色号我就三色,7号白色粗线,155号兰灰色中实线,8号灰色细线,其它的虚线类同用8号色,这样我一看颜色就知道是粗还是中还是细,如果你新画一个图类,比如吊顶,你就以吊顶图为前缀自行地加粗中细图层,即可,想要什么图层就加什么图层。
这样的好处是灵活,便于布局画法的图层管理。
布局画法简单理解就是把要的图层在视口里打开,其它的统统关了。
这样达到叠加底图到其它图类的目的。
具体的我会有一个帖子介绍。
敬请期待!2。
CAD图要打印好看其实就是粗中细的调控,你就记住:粗中细三个字,未来不管是公司就职还是个人发展,这三字经足以证明你对CAD理解的专业。
一份施工图是否打印出来好看,就看线型的粗中细管理。
还有色号的简洁实用化。
施工图绘制指南

施工图绘制指南施工图是建筑工程施工阶段非常重要的一部分,它提供了详细的图纸和说明,以指导施工人员按照设计要求进行施工。
为了准确绘制施工图,以下是一些指南和步骤供参考:1.熟悉设计图和规范要求在开始绘制施工图之前,务必仔细研究设计图纸和相关的规范要求。
了解建筑结构、电气工程、给排水系统等各个方面的要求,以便准确绘制施工图。
2.建立适当的图纸模板为了保证施工图的一致性和规范性,建议在开始绘制之前建立适当的图纸模板。
模板应包含必要的标题、比例尺、注释和其他必要的绘图设置。
3.标注和注释在绘制施工图时,应标注和注释所有关键的细节和要求。
例如,注明尺寸、材料规格、施工方法等。
确保所有细节都清晰可见,以便施工人员准确理解。
4.准确绘制各种视图施工图应包含必要的平面图、剖面图和立面图等视图,以便全面展示建筑结构的各个方面。
确保各视图之间的一致性和准确性。
5.注意图纸布局和格式在绘制施工图时,要确保良好的图纸布局和格式。
合理安排图纸内容,避免拥挤和混乱。
另外,使用统一的文字样式和图形符号,以便易于阅读和理解。
6.定期审查和更新施工图施工图是一个动态的过程,因此应定期进行审查和更新。
确保施工图始终与设计要求保持一致,并及时处理任何变更和修改。
以上是绘制施工图的一些指南和步骤。
通过遵循这些指南和使用适当的工具,您将能够准确绘制出规范的施工图,为工程的顺利进行提供有力的支持。
请注意,以上内容仅供参考,具体的施工图绘制可能需要根据具体项目和规范要求进行调整和修改。
工程施工图纸的画法

工程施工图纸的画法工程施工图纸是指用来规划、设计和指导施工过程的图纸,其中包括建筑、结构、给排水、电气等各种专业图纸,是实施施工的依据。
它是工程施工的重要文件,是现代建筑工程的基础,也是保证工程施工质量的保证。
下面将重点介绍工程施工图纸的画法。
一、建筑图纸的画法建筑图纸是工程施工图纸中的重要一环,是规划和设计建筑物的图纸。
在画建筑图纸时,首先要明确建筑的结构和功能,再参照设计要求和标准进行绘图。
建筑图纸的绘图方式较为繁杂,需要绘制平面图、立面图、剖面图、结构示意图等,具体画法如下:1.平面图:平面图是建筑物在水平方向上的投影图,以俯视方式表现建筑物的轮廓和布局。
在画平面图时,首先确定建筑物的坐标和尺寸,然后根据设计要求绘制建筑物的平面轮廓,包括外墙、内墙、柱子、梁等。
2.立面图:立面图是建筑物在垂直方向上的投影图,以正面或侧面方式表现建筑物的外观和结构。
在画立面图时,需要注意建筑物的高度、层高、窗户、门洞、墙体厚度等要素,合理表现建筑物的外观和结构。
3.剖面图:剖面图是建筑物在垂直方向上的剖面视图,以揭示建筑物内部结构和构造为目的。
在画剖面图时,需要将建筑物按照设计要求进行切割,揭示建筑物内部的结构和构造,包括墙体、屋顶、楼板、梁柱等。
4.结构示意图:结构示意图是用于表现建筑结构布置的图纸,它能够清晰地显示建筑物的结构体系,包括框架结构、墙体结构、楼板结构、基础结构等,是施工依据和质量监督的重要依据。
二、结构图纸的画法结构图纸是描述建筑结构的图纸,包括各种构件的平面布置、立面形态和空间尺寸等,是规划和设计建筑结构的图纸。
在画结构图纸时,需要注意构件的布置、尺寸、形态及连接方式,具体画法如下:1.构件平面图:构件平面图是用于表现构件在平面上的布置情况的图纸,包括各种结构构件的平面布置、尺寸和连接方式,它能够清晰地表现结构的平面布置和空间组织。
2.构件立面图:构件立面图是用于表现构件在垂直方向上的形态和尺寸的图纸,包括各种结构构件在垂直方向上的形态、尺寸、连接方式等,它能够清晰地表现结构的立面形态和空间尺寸。
施工图的绘制技巧与注意事项

施工图的绘制技巧与注意事项施工图是建筑设计的重要环节,它是将设计方案转化为具体施工实施的指导文件。
在绘制施工图时,需要注意一些技巧和注意事项,以确保图纸的准确性和可执行性。
一、细致勘测在绘制施工图之前,必须进行详细的现场勘测。
勘测的准确性直接影响到施工图的质量。
勘测时要注意测量点的准确位置和高度,确保图纸上的尺寸和实际情况一致。
同时,还要注意记录下现场的环境条件和存在的问题,以便在绘制施工图时进行合理的调整。
二、合理布局在绘制施工图时,要合理布局各个构件和设备。
首先,要考虑到施工的顺序和流程,将各个施工步骤合理地安排在图纸上。
其次,要注意构件和设备之间的空间布局,确保施工过程中的操作和维修的便利性。
此外,还要考虑到施工图的美观性和整体效果,使建筑物的外观和功能达到最佳的协调。
三、标注清晰在绘制施工图时,要注意标注的清晰度和准确性。
标注应包括构件的尺寸、材料、工艺要求等信息,以便施工人员能够准确理解和执行。
标注时要使用清晰的字体和线条,避免出现模糊或混淆的情况。
此外,还要注意标注的位置和方式,使其与图纸的其他内容相互呼应,便于阅读和理解。
四、细节处理在绘制施工图时,要注意处理细节问题。
细节决定成败,一个细节的疏忽可能导致整个施工过程的失败。
例如,要注意构件之间的连接方式和细节处理,确保施工的牢固性和安全性。
同时,还要注意施工过程中可能出现的问题和风险,提前进行合理的预防和处理。
五、与其他专业的协调在绘制施工图时,要与其他专业进行充分的协调。
建筑设计涉及到多个专业领域,如结构、给排水、电气等。
不同专业之间的协调关系直接影响到施工图的质量和实施效果。
因此,要与其他专业的设计人员进行充分的沟通和协调,确保各个专业之间的一致性和配合性。
六、不断优化改进在绘制施工图的过程中,要不断进行优化和改进。
施工图的绘制不是一蹴而就的过程,而是一个不断修正和完善的过程。
在实际施工中,可能会出现一些问题和困难,需要及时进行调整和改进。
施工图的绘制方法与技巧

施工图的绘制方法与技巧施工图是建筑工程中非常重要的一环,它是将设计方案转化为具体施工指导的图纸。
在施工图的绘制过程中,需要掌握一些方法与技巧,以确保图纸的准确性和可读性。
本文将探讨施工图的绘制方法与技巧,帮助读者更好地理解和应用。
一、准备工作在开始绘制施工图之前,必须进行一系列的准备工作。
首先,要明确设计方案的要求和目标,了解建筑的结构、尺寸和功能等方面的要求。
其次,需要收集和整理相关的设计资料和技术规范,以便在绘制过程中参考和应用。
最后,要选择合适的绘图工具和材料,如绘图纸、铅笔、直尺、曲线板等,以确保绘图的精确度和效果。
二、图纸布局在绘制施工图时,合理的图纸布局是非常重要的。
图纸布局应考虑到图纸的可读性和使用便捷性。
一般来说,图纸的标题、比例尺、图例和注释等内容应放置在图纸的右上角或左下角,以便读者快速获取相关信息。
此外,图纸的各个部分应有明确的界线和间距,以便清晰地展示不同的内容和细节。
三、绘图技巧1. 比例尺的选择:在绘制施工图时,需要选择合适的比例尺,以确保图纸的尺寸与实际建筑物的尺寸相符。
一般来说,较小的建筑物可以选择较大的比例尺,如1:100;而较大的建筑物则可以选择较小的比例尺,如1:500。
选择合适的比例尺可以使图纸更加清晰和易读。
2. 细节的表达:在绘制施工图时,需要注意细节的表达。
细节包括建筑物的各个部分、构件的连接方式和材料的规格等。
为了表达细节,可以使用不同的线型、线宽和阴影效果等。
此外,还可以使用图例和注释来说明细节,以便读者更好地理解和应用。
3. 符号的使用:在绘制施工图时,需要使用一些符号来代表建筑物的各个部分和构件。
符号可以减少绘图的复杂性和篇幅,同时也方便读者的理解和识别。
常见的符号包括墙体、门窗、梁柱等。
使用符号时,应注意符号的准确性和一致性,避免产生歧义和误解。
四、质量控制在绘制施工图的过程中,质量控制是非常重要的。
质量控制包括对图纸的准确性和规范性进行检查和修正。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
• 需要时间和项目的积累,在实际项目中提高很快,不要以
为画过两个项目就都会了,还是要多看,多学,多问。 • 由于时间紧,来不及画完是可以的,但是自己要知道哪没 画完,哪有问题,抽时间尽快补上,并通知相关专业 • 不要存在侥幸心理,只要施工就会暴露所有问题,到时候 要花比画图多几倍的时间来解决,不划算
如果面积计算与开始报规时相差很小最好不要改面积,但
是要预先和甲方沟通好,让甲方知道面积有出入和我方建 议不改指标的原因,让甲方决定是否改。
开发商的项目如果面积在允许范围内超过了一些,可以交
罚款,政府项目就不行了,没有这笔预算,没地方出钱,
所以计算面积时尽量准确,一定不要漏项。
1.2.4 平立剖面要对上 1.2.4.1平立剖面对不上是很严重的问题,一般校对、审核人 员很难发现,全靠自己自校,对上错了没关系,要错一块
际盖楼的不同之处,可以更好的直观感受,印象比较深刻
2.3了解盖楼的顺序和应注意的问题 2.3.1挖槽——需要楼的四角坐标要准确,0.00的绝对标高要 准确,如果有问题就是严重问题
2.3.2基础——集水坑、电梯、扶梯底坑要准确,如果不确定
可以适当留深点,如果没留,或留的深度不够,没法补救
2.3.3结构墙柱——墙体定位、建筑门窗洞口、机电专业留洞
6.总结
• 我们室现在施工图的整体实力与事业部比还有差距 • 施工图的整体技术水平有待提高 • 只有我们做的项目的完成质量比事业部做的好,才能得到 各部门的信任,才有机会做更好的项目 • 我们室最大的优势是团结,只要大家齐心协力、团结一心
提高会非常快
谢谢!
合理会影响房间净空高度,影响使用,当然有条件时层高
尽量定高点,一般住宅和小型公建可以不做管线综合,复 杂的中小型公建、大型公建要做管线综合,很重要
建外soho半地下车库的管线排列整齐,占用空间很少。
2.3.6室内外装修——做法表,材料表,立面材料及颜色,立
面分格方式,如果表达不明确会造成墙体面层开裂,色彩
菜市口中信城——效果图
施工现场,快竣工验收 的时候了,高层住宅带 首层商业网点。
住宅前面文化广场上的关帝庙复建。
龙湾别墅——施工过程
龙湾别墅——外装修施工
龙湾别墅——建成后
国家大剧院——还未做内装时
国家大剧院
鸟巢——还未卸载钢 结构支撑时,鸟巢的 形状未完全出现。
决,一旦施工就变复杂了;有前室时一般不会错,没有前
室时要注意楼梯入户平台面层厚度要和室内是一样的。
1.2.2 楼梯碰头问题
1.2.2.1住宅楼梯下地下时,如果需要剪刀梯到地下就比较难
1.2.2.2住宅有底商时,由于底商层高和住宅层高不一样,此 处楼梯是最难排的 1.2.2.3仔细计算设计成几跑楼梯,核对梁高和梯段板厚,有 时做板式楼梯比较好,有时做梁式楼梯比较好,要看情况 定 1.2.2.4楼梯碰头是比较容易忽略的地方,如果没发现碰头,
鸟巢——场内堆放的钢 结构柱子。
鸟巢
2.4 细心、认真 2.4.1头脑里要有整个楼的虚拟模型,如果做不到,可以在想 不清楚的地方多画剖面或局部小剖面,还可以建模型来辅 助设计。 2.4.2尺寸标注要详细,图面表达要清楚, 2.4.3画不清楚的地方可以用文字表达
2.4.4索引图集要准确,选不合适的画出来,再注明参见的图
1.2表达不够准确
1.2.1 表达不准确带来的后果
1.2.1.1有很多小公司的图面很乱,但是表达准确,施工不会
错,甲方关心的只是结果。 1.2.1.2施工图可以画的乱,但不能画错;如果画错了,结构 也会错,施工时会按错的施工,等过后发现了,出变更、 洽商,然后凿墙; 1.2.1.3还有自己画错或漏画部分补的变更; 1.2.1.4产生的修改费用比较多以后,甲方就会怀疑我们的水
一旦施工了根本没法改,一定不要出这种低级错误。
楼梯碰头是比较容易忽略的地方。
1.2.3面积计算问题
1.2.3.1计算面积一定要准确,计算总
建筑面积时,封闭阳台计算全面 积,开场阳台算一半,算户型建筑 面积时阳台单列;不管封不封空调 板都不算面积,飘窗不算面积;
如果方法算对了,即使施工图略有
修改,面积出入也不会相差太大 1.2.3.2面积不用每次计算有不同就改 说明中的指标表,除非有较大变化 时,经甲方文字性要求后,再修改 面积指标;
5.5要花时间自校,不是画完就完了,还要仔细检查,短时间 内校对、审核没法看透、看全你的图,平立剖面对不上的
问题一般就没法对出来,自己发现问题及时解决
5.6专业之间要仔细对图,注意核对结构楼板边线,梁高与窗 高关系,梁的设置位置,墙身部分结构梁高、挑檐、翻边 等构造是否满足建筑的需求;机电管井、风道、安装设备 留洞,设备基础,建筑内的水沟、水坑、暖沟、电缆沟设 置,管线排布位置及高度等等
,尺寸和定位要准,如果错了需要凿墙再加固墙柱,也是 比较严重问题 2.3.4填充墙——墙体定位、建筑门窗洞口、机电专业留洞, 尺寸和定位要准,如果错了凿墙或推倒重砌,是一般性问 题,但是如果多了也不好
2.3.5机电设备安装——管线综合,是组织安排各专业管线的合 理位置和高度,复杂处要画管线排布断面图,如果排布不
错,要改同时改
1.3表达方式不标准
1.3.1表达方式是否规范是画图质量提高的关键,按照《总图 制图标准》,《建筑制图标准》,《房屋建筑制图统一标 准》中规定图例和表示方法画图,这三本规范都出了最新
的版本
1.3.2图面表达参考国标《民用建筑工程施工图设计深度图样 》 1.3.3怎么画图才对,我下次结合国标图集讲。
2.怎样才能画好施工图
2.1 多做项目 2.1.1施工图没有捷径,只有多做项目,勤学多问,多思考提 高会很快 2.1.2施工图设计的很多规定都是死的,可以找出规律,不像 方案无据可查,施工图更多的是技术,是用技术的方式实
现艺术作品。
2.2 多去施工现场 • 实际看到自己设计的楼,感受不一样,可以发现画图和实
种图就很好了
3.4漂亮:在清晰准确表达的基础上,线型、构图、字体等都 很合理,干净整洁,可以很好的完成住宅、小公建等一般 性的建筑设计
3.5细致:精细画图,注意细节,可以参照图集合理创造新的
节点,细节表达准确、清晰、合理,可以完成很复杂的建
筑施工图设计
3.6简洁:细致+准确,根据项目不同灵活掌握图纸表达,该
两个原因
一是改一次指标甲方就需要重新走一遍报批流程,非常麻
烦,几乎是不可能做到的。 二是我们的面积计算是依据《建筑工程建筑面积计算规范 》计算的,测绘单位面积计算是依据《房产测量规范》计 算的,计算方法都不一样,结果肯定不一样
最终是以测绘公司计算结果为准,测绘和我方计算的面积
出入值在误差范围内就可以了
表达的非常清楚,多余的不画,比如没有二次设计的一定 会把埋件表达清楚,如果有二次设计埋件仅为示意,并标 注明确——详见幕墙厂家二次设计等 门窗、幕墙也不用画的像厂家图一样,因为不同厂家节点 不同,而且也不是我们图表达重点,北京院那套参考图画 的很好,只表达建筑的设计意图又很细致
4.施工图设计的态度
5.施工图设计的基本要求
5.1画图先做到标注画全,索引画全,不要怕重复,然后再朝 着表达清晰的方向努力,逐渐变得有条理
5.2平立剖面要对上,墙身也要对上,即使错也要错的一致,
修改时,相关图纸都要改 5.3重视每张图上的说明和图例,是图纸辅助表达的重要部分 5.4详图画完整,墙身标注和索引要全,要准确,注意楼梯净 高,楼梯入户休息平台的面层厚度,电梯、扶梯底坑的深 度,电梯冲顶高度,机房高度等
集
3.施工图设计的成长阶段
我自己分的,大致6各阶段,其实没有那么严格的界限 3.1简单:还不会画,就得什么都简单,什么也表达不清楚, 图面很干净,和初设深度差不多有的知道方案深度 3.2杂乱:图面很乱,想表达清楚,怕漏画,标很多尺寸,标 很多做法,很多重复,这种图可以交,但是不太好
3.3清晰:杂乱过后,逐渐有条理,表达比较明确、清晰,这
搭配不协调,或造成漏水等问题,影响整体效果
2.3.7门窗及玻璃幕墙——门窗表,门窗幕墙大样,门窗形式
及数量要画正确,要仔细核对门窗及幕墙厂家的图纸,核
对门窗、幕墙分格、尺寸、开启方式等是否符合设计要求 ,需要我方签字确认时,最好在图上注明“分格及开启形 式符合设计要求”的字样。 2.3.8其余现场照片
怎样画好施工图(一)
施工图画图存在的问题和解决方法
• • • • • •
施工图画图存在的问题 怎样才能画好施工图 施工图设计的成长阶段 施工图设计的态度 施工图设计的基本要求 总结
1.施工图画图存在的问题
1.1画图的深度不够
1.1.1我们室有几个人施工图画的挺好,功底很强,但是整体
水平稍差一些,画图的深度达不到要求。
平,也会和其他公司比较,会影响将来的合作机会。
举个例子:我原来在一家公司,有一个100,楼梯面层30,
设计时建筑没表达清楚,结构就按30厚做的前室面层,施 工到16层发现了,管井出线没法埋管入户,后来只能把楼 面钢筋保护层剃掉,最后前室还是比室内高30,最后虽然 没有赔偿但是二期就换设计公司了,其实早发现很容易解
