消防报警系统-火灾报警探测器安装方法(图文)

合集下载

消防工程施工方案建筑物火灾报警探测器安装

消防工程施工方案建筑物火灾报警探测器安装

消防工程施工方案建筑物火灾报警探测器安装【正文】一、施工方案概述消防工程施工方案是指在建筑物中安装、改造、维护消防设施的具体操作方案。

本文将重点介绍建筑物火灾报警探测器的安装方法和要点。

二、火灾报警探测器的选择与准备在安装火灾报警探测器之前,首先需要选择适合的探测器类型。

根据建筑物的不同区域和需要监测的火源类型,可以选择光电型、离子型或热式火灾报警探测器。

确定探测器类型后,需要准备好安装所需的材料和工具,例如探测器、电缆、支架、电池等。

三、安装位置选择在具体安装探测器时,需要根据建筑物的特点和相关法规规定,选择合适的位置。

一般来说,火灾报警探测器应安装在易燃物储存区、走廊、楼梯间、卫生间、机房等火灾风险较高的区域。

同时,还应注意选择离天花板或墙壁较远的位置,以避免误报。

四、安装步骤1. 安装支架:首先将探测器支架固定在选定的位置上,使用螺丝或胶水进行固定,确保稳固可靠。

2. 接线连接:根据探测器的接线规则和建筑物的电气布线图,进行正确的接线连接。

常见的接线方式有串联和并联,根据实际需求进行选择。

3. 安装探测器:将探测器固定在支架上,确保探测器与支架的连接紧密可靠。

根据探测器的安装说明,完成探测器的安装过程。

4. 检查测试:安装完成后,进行探测器的功能测试和性能检查。

可通过模拟火源或按下测试按钮等方式,验证探测器是否正常工作。

五、施工注意事项1. 安全第一:在施工过程中,要确保施工人员的个人安全。

对于高处安装,要采取防护措施,如佩戴安全带、使用防滑梯等。

2. 操作规范:施工人员应按照相关规范和使用说明书进行操作,避免操作失误导致安装质量问题。

3. 线缆保护:安装探测器时,要确保电缆安全可靠,避免电缆被损坏或绞在其他设备中。

4. 缺陷整改:如果在施工过程中发现探测器存在质量问题或安装位置选择有误,要及时整改,确保施工质量。

六、施工验收与维护施工完成后,需进行验收工作。

验收人员应根据相关标准和规范,对探测器的安装、接线、功能等进行检查,确保无质量问题。

火灾自动报警系统及消防供电布线要点解析!

火灾自动报警系统及消防供电布线要点解析!

火灾自动报警系统及消防供电布线要点解析!火灾自动报警系统一般设置在工业与民用建筑场所,与自动灭火系统、疏散诱导系统、防排烟系统以及防火分隔系统等其他消防分类设备一起构成完整的建筑消防系统。

火灾自动报警系统包括感烟探测器、感温探测器、报警按钮等信号输入的总线报警系统、防火阀、消防阀、执行系统、消防播送,声光报警,等消防报警系统,多线路执行系统等。

哪么消防系统的供电及布线要求什么?火灾自动报警系统由什么组成呢?下面本文来详细讲解!〔1〕火灾探测报警系统火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成,能及时、准确地探测保护对象的初起火灾,并做出报警响应,告知建筑中的人员火灾的发生,从而使建筑中的人员有足够的时间在火灾开展蔓延到危害生命平安的程度时疏散至平安地带,是保障人员生命平安的最根本的建筑消防系统。

火灾探测报警系统的构成如以下图:〔2〕消防联动控制系统消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置〔防火卷帘控制器、气体灭火控制器等〕、消防电动装置、消防联动模块、消火栓按钮、消防应急播送设备、消防等设备和组件组成。

在火灾发生时联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备,完成对灭火系统、疏散诱导系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能,当消防设备动作后将动作信号反响给消防控制室并显示。

监视建筑消防设施的运行状态,即接收能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警,从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。

可燃气体探测报警系统是火灾自动报警系统的独立子系统,属于火灾预警系统。

可燃气体探测报警系统的构成如以下图:〔4〕电气火灾监控系统电气火灾监控系统由电气火灾监控器、电气火灾监控探测器组成,能在发生电气故障,产生一定电气火灾隐患的条件下发出报警,提醒专业人员排除电气火灾隐患,实现电气火灾的早期预防,防止电气火灾的发生。

消防报警及联动控制系统安装与维护课件(中)ppt

消防报警及联动控制系统安装与维护课件(中)ppt

三、学习任务
1.项目任务 本项目的任务是按图9-1所示的系统图,
将消防电话主机与多个消防电话分机连 接起来,实现分机与主机、主机与分机 以及分机之间的通讯。
2.任务流程图
四、实施条件
要完成该项目,首先必须有一个安装施 工的场地,并准备一台消防电话主机 (GST-TS-Z01A/GST-TS-Z01B)、两只 多提式消防电话分机、一台编码器、两 只编码切换模块(GST-LD-8304)、两 只电话分析插孔(GST-LD-8312)、一 台消防报警控制器、连线及安装工具等。
五、操作指导
1.消防电话主机的安装 GST-TS-Z01A/GST-TS-Z01B型消防电话总机是消防通信专用设备,
当发生火灾报警时,由它可以提供方便快捷的通信手段,是消防 控制及其报警系统中不可缺少的通信设备。主要具有以下特点: (1)每台总机可以连接最多512路消防电话分机或51200个消防 电话插孔; (2)总机采用液晶图形汉字显示,通过显示汉字菜单及汉字提 示信息,非常直观的显示了各种功能操作及通话呼叫状态,使用 非常便利; (3)在总机前面板上设计有15路的呼叫操作键,和现场电话分 机形成一对一的按键操作,使得呼叫通话操作非常直观方便; (4)总机中使用了固体录音技术,可存储呼叫通话记录。 本消防电话总机采用标准插盘结构安装,其后部示意图如9-3所示:
其中接线为:机壳地与机架的地端相接;DC24V电源 输入接DC24V;RS485接控制器与火灾报警控制器相 连接;消防电话总线与GST-LD-8304接口连接。
布线要求:通话输出端子接线采用截面积≥1.0mm2的 阻燃RVVP屏蔽线,最大传输距离1500米。特别注意: 现场布线时,总线通话线必须单独穿线,不要同控制 器总线同管穿线,否则会对通话声产生很大的干扰。

消防联动控制设备的安装

消防联动控制设备的安装

TL1 TL2 Z1 Z1 LD-8403 Z2 Z2
作业: 工作页6
疏散指示灯的点燃方式:
1.平时不亮,当遇到火灾 时接受指令,按要求分区 或全部点燃;
2.平时即点燃,兼作平时 出如口的标志,无自然采 光的地下室等处,通常采 用平时点燃方式。
事故照明及疏散标志控制电路
消防 AC
220V
KC L1
L2
L3
• 图中KC为来自火灾报警控制器的联动常开触点。 当火灾发生时,KC闭合,接通电路,疏散诱导安 全灯L1~L3点亮。L为显示标志牌内灯,灯亮后, 标志字和符号将明确显示出来。
火灾声光警报器是一种安装在现场的声光报警设备,当现场 发生火灾并确认后:
1、可由消防控制中心的火灾报警控制器启动,发出强烈的声 光报警信号,以达到提醒现场人员注意的目的。
2、可以利用手动火灾报警按钮的无源常开触点直接控制编码 型的火灾声光警报器启动。
+24V GND Z1 Z2
手动 Z1 火灾 K1 Z2 报警 K2
95.4
FIRE 火警
ALARM
火警
PHONE
电话指示
PRESS HERE 按下报警
42.5
98.4
启用消火栓时,可直接按下按钮表面的玻璃片,此时按钮的红色指示灯 亮,表明已向消防控制室发出了报警信息,控制器在确认了消防水泵已 启动运行后,就向消火栓按钮发出命令信号点亮泵运行指示灯。 消火栓按钮上的泵运行指示灯,既可由控制器点亮,也可由泵控制箱引 来的指示泵运行状态的开关信号点亮,可根据具体设计要求来选用。
湿式灭火系统相互关系图
控制盘、电源、火灾报警盘、水源、湿式报警阀、 闭式喷头
闭式喷头
报警阀

EI-2000M型火灾报警控制器(联动型)安装使用手册

EI-2000M型火灾报警控制器(联动型)安装使用手册

EI-2000M型火灾报警控制器(联动型)安装使用手册EI-2000M 型火灾报警控制器(联动型) 安装使用手册蚌埠依爱消防电子有限责任公司EI-2000M 型火灾报警控制器(联动型)安装使用手册-1-目录第一章概述第二章主要技术指标第三章主要功能和技术特点第四章安装与接线一、外形及安装尺寸二、接线端子及接线说明第五章键盘、显示说明一、面板布局三、按键说明四、指示灯说明 . 五、液晶显示信息说明第六章系统正常运行状态第七章菜单结构一、菜单的主要功能二、菜单结构第八章菜单操作一、系统设置子菜单操作二、系统查询子菜单操作三、联动控制子菜单操作四、打印子菜单操作第九章联动键盘操作第九章直接按键操作第十一章注意事项附录 1: 常用汉字区位码简表附录 2: 字符区位码附录 3: 打印机的换纸方法及注意事项蚌埠依爱消防电子有限责任公司EI – 2000M 型火灾报警控制器(联动型)安装使用手册1/14在使用本控制器前,请认真阅读以下全部内容,特别是接线说明和有关注意事项,若有不明确的地方,可直接与本公司联系。

重要说明:火灾报警系统能否长期稳定地运行,取决于产品可靠的质量、规范的安装、全面的调试、定期的测试以及适时的维护,缺一不可!请用户务必注意!第一章概述EI-2000M 型火灾报警控制器(联动型)集火灾报警、联动控制、防盗报警和可燃气报警等多种功能于一体,并分别满足GB4717-93、GB16806-1997、GB16808-1997 等国标的要求,采用壁挂式结构形式,是面向二十一世纪的综合型安防报警设备,可适用于各类中、小型工程。

该产品广泛采用可编程逻辑器件、多任务并行处理、CMOS 电路和网络技术,并采用模块化结构, 使整个系统功耗低,抗干扰、抗振动能力强,工作可靠、性能稳定、误报率最低, 且扩展灵活、维护方便;采用大屏幕液晶及汉字显示技术, 方便用户操作、使用。

第二章主要技术指标1. 交流电源交流输入电压:220V±1015%, 50Hz±1%。

火灾自动报警系统安装施工方法

火灾自动报警系统安装施工方法

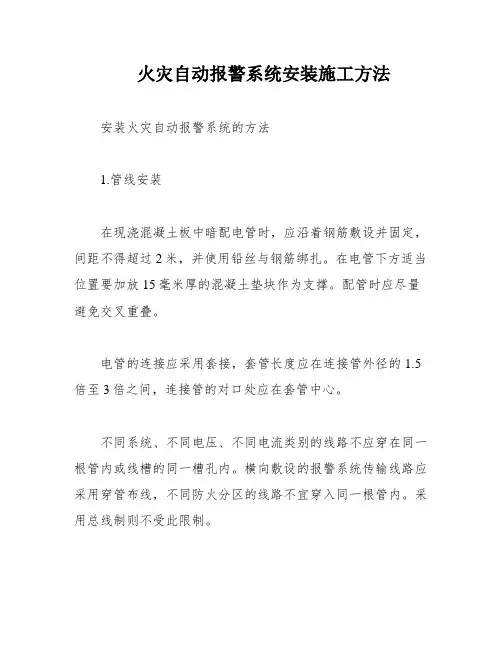

火灾自动报警系统安装施工方法安装火灾自动报警系统的方法1.管线安装在现浇混凝土板中暗配电管时,应沿着钢筋敷设并固定,间距不得超过2米,并使用铅丝与钢筋绑扎。

在电管下方适当位置要加放15毫米厚的混凝土垫块作为支撑。

配管时应尽量避免交叉重叠。

电管的连接应采用套接,套管长度应在连接管外径的1.5倍至3倍之间,连接管的对口处应在套管中心。

不同系统、不同电压、不同电流类别的线路不应穿在同一根管内或线槽的同一槽孔内。

横向敷设的报警系统传输线路应采用穿管布线,不同防火分区的线路不宜穿入同一根管内。

采用总线制则不受此限制。

火灾报警器的传输线路和绝缘导线颜色应按规定确定:探测器的“十”线为红色,“-”线应为蓝色;电源线的“十”线为红色,“-”线应为蓝色。

在管内或线槽内穿线应在建筑物抹灰及地面工程结束后进行。

在穿线前应将管内或线槽内的积水及杂物清除干净,管口装上护口。

施工时应严格按照厂家技术资料要求来敷设线路和接线。

导线连接的接头不应增加电阻值,受力导线不应降低原机械强度,也不能降低原绝缘强度。

多股铜芯软线用螺丝压接时,应采用小铜鼻子压接,涮锡涂净后将其压平再用螺丝加垫紧牢固。

铜单股导线与针孔式接线桩连接(压接)时,要把连接的导线的线芯插入接线桩头针孔内,针孔大于线芯直径1倍时,需要折回头插入压接。

导线敷设连接完成后,应进行检查,无误后采用500V、量程为~500MΩ的兆欧表,对导线之间、线对地等进行摇测,其绝缘电阻值不应低于20MΩ。

严禁带着消防设备进行摇测。

摇动速度应保持在120r/min左右,读数时应采用1分钟后的读数为宜。

2.设备安装进入施工现场的火灾自动报警设备应根据设计图纸的要求,对型号、数量、规格、品种、外观等进行检查,并提供给XXX有效的检测检验合格的报告,以及其他有关安装接线要求的资料。

同时,还需与监理单位、厂家办理设备开箱检验手续。

点型火灾探测器的安装应按照设计和厂家提供的技术资料进行。

探测器周围0.5米内不应有遮挡物;探测器至墙壁、梁边的水平距离不应小于0.5米。

消防火灾自动报警系统图解及其布线要求

消防火灾自动报警系统图解及其布线要求

消防火灾自动报警系统图解及其布线要求————————————————————————————————作者:————————————————————————————————日期:消防火灾自动报警系统图解及其布线要求火灾自动报警系统一般设置在工业与民用建筑场所,与自动灭火系统、疏散诱导系统、防排烟系统以及防火分隔系统等其他消防分类设备一起构成完整的建筑消防系统。

火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。

一、火灾探测报警系统火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成,能及时、准确地探测保护对象的初起火灾,并做出报警响应,告知建筑中的人员火灾的发生,从而使建筑中的人员有足够的时间在火灾发展蔓延到危害生命安全的程度时疏散至安全地带,是保障人员生命安全的最基本的建筑消防系统。

火灾探测报警系统的构成如图所示。

二、消防联动控制系统消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置(防火卷帘控制器、气体灭火控制器等)、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。

在火灾发生时联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备,完成对灭火系统、疏散诱导系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能,当消防设备动作后将动作信号反馈给消防控制室并显示。

监视建筑消防设施的运行状态,即接收来自消防联动现场设备以及火灾自动报警系统以外的其它系统的火灾信息或其它触发和输入信息。

通过传输设备将火灾报警控制器发出的火灾报警信号及其它有关信息传输到建筑消防设施及消防安全管理远程监控系统。

消防联动控制系统的构成如图所示。

三、可燃气体探测报警系统可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器和火灾声警报器组成,能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警,从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。

消防工程报警器安装

消防工程报警器安装

消防工程报警器安装消防工程报警器是现代建筑中重要的消防设备之一,它能够及时监测火灾和烟雾等危险情况,并触发警报系统以便及时采取应急措施。

在消防系统中,报警器的正确安装至关重要,本文将介绍消防工程报警器安装的关键步骤。

1.预先准备在进行消防工程报警器的安装前,需要进行一些准备工作。

首先,确定需要安装的位置,通常应选择在易发生火灾的区域,如厨房、电气设备房等。

其次,检查是否有足够的电源供应,消防报警器通常需要接入电源线路。

2.选择合适的类型消防工程报警器有多种类型,如烟雾报警器、红外线报警器等。

根据具体需求和环境特点,选择适合的报警器类型。

3.确定安装位置根据消防规范和报警器的特点,确定报警器的安装位置。

一般来说,烟雾报警器应该安装在离地面约30cm的位置,距离易燃物品较近,以便及早检测到烟雾;红外线报警器则应安装在易受攻击的窗户、门等位置,以便防范入侵等行为。

4.固定安装使用合适的工具,将报警器固定在预定位置。

确保安装牢固,以免因振动等原因导致误报或损坏。

5.连接电源和报警控制中心将报警器与电源线路连接,并确保电源供应正常。

同时,将报警器与报警控制中心连接,以实现及时的报警功能。

6.测试和调试安装完毕后,进行测试和调试,确保报警器可以正常工作。

可以通过故意制造烟雾或触发警报按钮来检测报警器的灵敏度和反应时间。

7.定期维护消防工程报警器需要定期维护和检修,以确保其长期有效性。

定期检查电源供应是否正常,检查各项功能是否正常运行,并对报警器进行清洁和维护。

总结:消防工程报警器的正确安装对于保障建筑物内人员的生命财产安全非常重要。

通过预先准备、选择合适类型、确定安装位置、固定安装、连接电源和报警控制中心、测试和调试以及定期维护等步骤,可以保证报警器的正常工作,并及时采取应急措施。

因此,在消防工程中,正确的报警器安装是至关重要的一环。

火灾报警施工流程图

火灾报警施工流程图

火灾自动报警系统施工工艺一、火灾自动报警系统施工流程:施工准备→施工技术交底→电管敷设→线槽桥架安装→线缆敷设→探测器、报警按钮、模块等安装→机房报警设备控制设备等安装→系统调试→联动调试→组织验收→档案整理。

a.施工准备:1〕人员准备:根据施工图纸、施工现场与施工结点决定施工人员数量。

2〕材料准备:完成现场库房的准备,制定详细的材料计划。

完成前期材料的预定工作。

3〕设备准备:工程所用材料型号、规格、数量、质量在施工前应进展检查,资料应齐全。

无出厂质量合格证明材料或与设计不符不得在工程中使用。

b.施工技术交底:组织施工人员根据工程特点进展交底和培训,使每个操作者熟知技术、质量、平安消防的要求。

c.电管、线槽桥架敷设:1)当电管、线槽明敷时,应在金属线管与线槽上刷防火涂料进展保护措施。

2)明装线管固定间距应均匀,管卡与末端、弯头中心边缘的距离为150~500mm,线管、线槽的直线走向每隔1.0~1.5 m设置固定支点,吊装线槽的吊杆直径,不应小于 6 mm。

在线槽接头处,线槽走向改变或翻弯处,设置固定支点或吊装支点。

3)暗配管在没有吊顶的情况下,探测器的盒的位置就是安装探头的位置,不能调整,所以确定盒的位置应按探测器安装要求定位。

d.线缆敷设:1)在穿线前,对已预埋管路,对照图纸检查预埋管数量、位置,将管或线槽的积水与杂物去除干净,保证管路畅通,线盒与管口处加护口,并固定结实,无用管口应封堵。

2)布线要求:火灾报警信号线采用ZR-RVS-2×1.5导线;火灾报警电源线采用NH-BV-1.5;消防线采用ZR-RVVP-2×1.0;消防播送线采用ZR-RVS-2×1.5;消火栓泵控制线采用NH-BV-4×1.5;排烟风机手动控制线采用NH-KVV-4×1.5。

探测器至手动报警按钮之间采用RVS电线。

探测器的信号线“+〞应为红色,“-〞应为蓝色,其余线路应根据不同用途采用其它颜色区分,但同一工程中,一样用途的导线颜色应一致,接线端子应有明确标号。

火灾自动报警系统(系统图)

火灾自动报警系统(系统图)

GST-LD-8301 GST-LD-8303
防火门监控系统
火灾探测器
火灾报警控制器
GST BUS
2
CAN BUS
2
GST-FH-N8001 防火门监控器
电源箱 (根据电源容量选配)
GST-LD-8308 输入/输出接口
22
2 2
GST-LD-8308 输入/输出接口
22
DC24V
GST BUS
GST-LD-8308 输入/输出接口
目录
消防联动系统的组成
电气火灾监控系统
可燃气体探测报警系统
火 防火门监控系统

自 消防联网系统
动 报
极早期空气采样系统
警 气体灭火系统
系 统 智能疏散系统
GB-50116标准整体介绍
标准系统图---案例
火灾自动报警系统的组成
火灾探测报警系统
器火 灾 探 测
钮手 动 火 灾 报 警 按
消防 电源













传 输 设 备
建筑消防设施 远程监控中心
\
火灾自动报警系统 消防联动控制系统
消防控制室图形显示装置
消防联动控制器
消 消防 防应 电急 话广

消防电气控制装置
气 防 防器消
体火排火 灭卷烟栓

火帘控水 …
控控制泵
制制器控
器器

消火栓按钮
消防电源
消防电动装置 受控设备
备消备气 防备室备防
需要多重探测以作为喷淋启 动信号的场所
高气流场所

海湾消防模块安装接线示意图(整理齐全)

海湾消防模块安装接线示意图(整理齐全)

海湾消防模块安装接线示意图(整理齐全)海湾100B声光报警器安装接线示意图HX-100B声光报警器是海湾报警系统最为常用的一个产品,今天海湾消防设备工程师将为大家讲解海湾100B声光报警器安装示意图和接线示意图。

海湾100B火灾声光警报器外形示意图如图2-19:HX-100B火灾声光警报器采用壁挂式安装,在普通高度空间下,以距顶棚处为宜。

火灾声光警报器接线端子示意图如图2-20:其中:Z1、Z2:与火灾报警控制器信号二总线连接的端子,对于HX-100A型火灾声光警报器,此端子无效D1、D2:与DC24V电源线连接的端子,无极性S1、G:外控输入端子可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动,系统接线示意图如图2-21:布线要求:信号二总线Z1、Z2采用阻燃RVS型双绞线,截面积≥1.0mm2;电源线D1、D2采用阻燃BV线,截面积≥1.5mm2;S1、G采用阻燃RV线,截面积≥0.5mm2。

HX-100B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理(这种方式中,消火栓按钮按下,O、G端输出DC24V电源,可直接控制消防泵的启动,泵运行后,泵控制箱上的无源动作触点信号通过I、G端返回按钮,可以点亮按钮上的绿色回答指示灯。

当设备启动电流大于100mA时,应通过GST-LD-8302切换模块进行转换,通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示:海湾消防按钮接线及应用示意图海湾报警之家 / 2012-10-16海湾报警之家工程师本节将为大家讲解海湾消防按钮的接线示意图,海湾消防报警按钮常用型号有:J-SAM-GST9121和J-SAM-GST9122两种。

一、J-SAM-GST9121海湾消防按钮接线示意图手动火灾报警按钮外接端子示意图如图2- 7。

其中:Z1、Z2:无极性信号二总线接线端子。

K1、K2:额定DC30V/100mA无源常开输出端子,当报警按钮按下时,输出触点闭合信号,可直接控制外部设备。

消防报警系统

消防报警系统

在火灾自动报警系统中,用以发出区别于环境声、光 的火灾警报信号和用以接收、显示和传递火灾报警信号,并 能发出控制信号和具有其它辅助功能的控制指示设备称为火 灾警报装置。 它以声、光音响方式向报警区域发出火灾警报信号,以警示 人们采取安全疏散、灭火救灾措施。
声光报警器
警铃
火灾报警控制器(消防主机)
消防联动
• 消防联动是指当发生火灾后,报警设备(烟感、温感等) 首先探知火灾信号,然后传递给主机,主机接到信号, 按照设定的程序,启动警铃,消防广播,排烟风机等设 备,并切断非消防电源。所有这些动作,是在报警主机 接收到信号后,才开始动作的,所以,这些动作就称为 消防联动。 (也就是接收到火灾报警信号后,启动消防附属设备的系统)
• 2、消火栓系统: 消火栓手动报警按钮动作→消防泵启动信号 (或故障信号,指消防泵故障)反馈到消防 控制室(在报警控 制器或联动控制器显示) 。 消防控制室手动启动消防泵→消防 泵启动信号(或故障信号,指消防泵电源故障)反馈 到消防控 制室(在报警控制器或联动控制器显示) 。 手动启动消防泵分 为采用多线制直接启动消防泵和通过报警联动控制器手动启动 消防 泵输出模块(控制模块)两种方式,具体方式视设计而 定。 • 3、自动喷水灭火系统: 自动喷水灭火系统的联动关系如 下: 水流批示器动作信号"与"压力开关动作信号→启动喷淋 泵。 水流指示器动作→向消防控制室反馈信号 (报警联动控制 器显示水流批示器动作信号) 。 压力开关动作→向消防控制室 反馈信号(报警联动控制器显示压力开关动作信号) 。 喷淋泵 启动信号(或故障信号,指喷淋泵电源故障)反馈到消防控制 室(在报警控制器 或联动控制器显示) 。 消防控制室手动启 动喷淋泵→喷淋泵启动信号(或故障信号,指喷淋泵电源故障) 反馈 到消防控制室(在报警控制器或联动控制器显示) 。 手 动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动 控制器手动启动喷淋 泵输出模块(控制模块)两种方式,具体 方式视设计而定。

线型定温火灾探测器在不同场所的安装使用方法

线型定温火灾探测器在不同场所的安装使用方法

中阳消防SUNYFIRE线型定温火灾探测器在不同场所的安装使用方法青岛中阳消防科技有限公司QINGDAO SUNYFIRE TECHNOLOGE Co.LTD中阳消防公司简介青岛中阳消防科技有限公司(简称中阳消防)专业致力于工业消防高新科技的研发、生产、销售和服务,坐落在风景秀美的青岛临港产业加工区胶南铁山工业园,建有生产车间、实验室等建筑五千多平方米。

中阳消防吸纳科研院校及海归人才科技股份,资源整合优化,由专业职业经理人管理经营,致力于发展中国消防科技,以提高民族消防产业竞争力、为客户提供安全为己任,愿意和所有消防产业人士开展最广泛的合作。

中阳消防研发的消防产品有线型感温火灾探测器、消防报警控制装置、声光报警器等报警控制设备,以及七氟丙烷气体灭火系统、二氧化碳灭火系统、IG541混合气体灭火系统和自动水喷淋灭火系统和水喷雾灭火系统,还包括防火门、防火卷帘、防火堵料等被动消防设施。

作为专用的灭火系统,变压器自动水喷雾灭火系统和电缆隧道自动水喷雾灭火系统自推出以来一直广泛使用在电力、钢铁、石化、交通、酿酒、烟草行业的国家重点项目,还可使用在油库油罐、化工储罐、大型仓储设备的消防保护。

通过公司科技人员努力攻关,精心设计,优化配方和制造工艺,独立研制的最新线型感温火灾探测器满足GB16280-2005国家最新标准的要求,已经通过国家消防电子产品质量监督检验中心的全项型式检验。

中阳消防特别关注高新消防技术的产业使用,以先进的生产、检测设备为后盾,以科研院校高新技术为依托,通过专业技术人才的真诚奉献,以高度的责任感和主人翁精神,为广大客户提供周到贴心的安全服务。

JTW-LD-SF1001系列线型定温火灾探测器1.概述缆式线型感温电缆是JTW-LD-SF1001系列线型定温火灾探测器的温度检测元件,它由两根分别挤塑负温度系数热敏绝缘材料的钢芯导线绞合而成,能够对沿着其安装长度范围内任意一点的温度变化进行探测。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

3.火灾探测器的安装方法


火灾探测器底座的安装方法因安装位置建筑结构的不 同而不同。常见的有接线盒埋入式、吊顶下安装和活 动地板下安装等多种方式。 (1)埋入式接线盒安装方式 埋入式接线盒(预埋盒)的安装方式是,应该预先在 土建工程中留下预埋孔座,安放时从预埋穿线管中穿 出电线进入接线盒内,如图6-12所示。

底座安装完后,先不要安装探头,应先安装保 护盖。待系统开通调试时,再取下保护盖,将 探测器头安装上。探测器的安装组合如图6-14 所示。探头安装时,应使外罩上的确认灯对准 主要出入口方向,以便人员观察。

(2)吊顶下安装方式 在许多情况下,探测器是安装在吊顶下 的,根据建筑的结构主要有两种情况, 一种是直接将探测安装在吊顶内的接线 盒上,如图6-15所示;另一种是将探测 器安装在龙骨上,再通过金属软管与吊 顶内的接线盒连接,如图6-16所示。
消防报警系统-火灾报警探测器安装方法
火灾探测器与手动报警按钮的安装
一、学习目标

1.掌握各种火灾探测器的布置的要求。 2.掌握各种火灾探测器安装的方法和步骤。 3. 掌握手动报警按钮的布置要求和安装方法。


二、项目导入


火灾探测器与手动报警按钮的安装是消 防报警及联动系统安装工程最主要的内 容之一。 随着智能化消防技术的发展,火灾探测 器与手动报警按钮的种类也在增加,安 装接线方式也在发生着很快的变化。

在顶板下安装探测器其穿线的管道也有 两种方式,一种是暗配管方式,如图617所示;还有一种是明配管方式,如图 6-18所示。

(3)活动地板下安装方式 有些火灾探测器需要安装在活动地板下, 安装时必须增设支架。探测器可采用专 用接线盒,也可采用标准接线盒安装, 必要时加调整板调整安装孔距。如图619所示。
六、问题探究


1.端子接线的方法 火灾报警系统一般采用铜芯电缆或电线,单芯 铜线剥去绝缘层,可以直接接入接线端子排, 剥去绝缘层的长度,一般比端子排插入孔深度 长1mm为宜。对于多芯铜线,应先剥去绝缘层, 搪锡后再接入接线端子排。 如果电线电缆要接在螺丝头下,单芯铜线应弯 曲成图6-20所示形状,其方向应和螺丝旋入方 向相同。对于多芯铜线,应压接接线端子(线 鼻子),压接处应施加焊锡。接线端子应和导 线线径符合。

(9)探测器确认灯,应面向便于人员观测的主要入口 方向,如图6-9所示。

(10)在电梯井、管道井、升降井处,可以只在井道 上方的机房顶棚上安装一只感烟探测器。在楼梯间、 斜坡式走道处,可按垂直距离每15m高处安装一只探 测器。如图6-10所示。

(11)在无吊顶的大型桁架结构仓库,应采用管架将 探测器悬挂安装,下垂高度应按实际需要选取。当使 用烟感探测器时,应该加装集烟罩。如图6-11所示。

(12)当房间被书架、设备等物品隔断时,如果分隔 物顶部至顶棚或梁的距离小于房间净高的5%,则每个 被分割部分至少安装一只探测器。
2.手动报警按钮安装位置的确定方法




手动报警按钮从安装数量上看,规范要求报警区域内 每个防火分区应至少设置一只手动报警按钮。 从一个防火分区内的任何位置到邻近的一个手动报警 按钮的步行距离不应大于30m。 手动火灾报警按钮应设置在明显和便于操作的部位, 即设置在建筑物的安全口、安全楼梯口。 通常手动开关和火警电铃一同装在消火栓旁边,安装 在墙上距地面(或楼面)高度1.5m处,且应有明显的 标志。 安装时,有的还应有预埋接线盒,手动报警按钮应安 装牢固,且不得倾斜。为了便于调试、维修,手动报 警按钮外接导线,应留有10cm以上的余量,且在其端 部应有明显标志。
图6-1 任务流程图
四、实施条件

要完成该项目,首先必须有一个安装施 工的场地,并准备各种火灾探测器、手 动报警按钮、连线及安装工具等。
五、操作指导


1.火灾探测器安装位置确定的方法 虽然在设计图纸中确定了火灾探测器的型号、 数量和大体的分布情况,但在施工过程中还需 要根据现场的具体情况来确定火灾探测器的位 置。 在确定火灾探测器的安装位置和方向时,首先 要考虑功能的需要,另外也应考虑美观,考虑 周围灯具、风口和横梁的布置。

(1)探测器至墙壁、梁边的水平距离,不应小于
0.5m,如图6-2所示。

(2)探测器周围0.5m内,不应有遮挡物。 (3)探测器应靠回风口安装,-3所示。

(4)在宽度小于3m的内走道顶棚上设置探测器时,居中布置。 感温探测器的安装间距,不应超过10m;感烟探测器的安装间距, 不应超过15m。探测器距端墙的距离,不应大于探测器安装间距 的一半,如图6-4所示。

(5)当房顶坡度θ>15°时,探测器应在人字坡屋顶
下最高处安装,如图6-5所示。

(6)当房顶坡度θ≤45°时,探测器可以直接安装在 屋顶板面上,如图6-6所示。

(7)锯齿形屋顶,当θ>15°时,应在每个锯齿屋脊 下安装一排探测器,如图6-7所示。

(8)当房顶坡度θ>45°时,探测器应加支架,水平 安装。如图6-8所示。



引入报警控制器的电缆或电线应符合下列要求: (1)配线整齐、清晰、美观、避免交叉,并应固定牢靠,端子板不应承 受外界机械应力。 (2)电缆芯线和所配导线的端部均应标明编号。编号应与图纸符合,字 迹清晰,不易褪色。建议采用导线塑料套管打号机打印编号。 (3)端子板的每个接线端子,接线不得超过两根。 (4)电缆芯和导线应留有不小于200mm的缓冲余量。 (5)导线应装入塑料线槽或绑扎成束。 (6)导线穿线后在进线管处应封堵。 (7)报警控制器的供电电源引入线应直接与消防电源连接,严禁使用电 源插头。供电电源应有明显标志。 (8)控制器接地应牢固,并有明显标志。 接线端子处装设标号牌,用来区别各种不同的接线与端子标号,便于维 修和检查。图6-21为套装式标号牌。这种标号牌必须在导线连接到接线 端子前,先将标号牌打印标号后套在导线上。如果现场没有塑料套管打 号机,也可以采用碳素墨水加入适量二氯乙烷和龙胆紫进行书写,以防 褪色。

将探测器底座(又称探测器接线座)固定在接线盒上, 将引入电源线或信号线从接线盒引入,牢固地接在探 测器底座上相应的接线柱上(或者焊接在底座相应的 接线片上)。连接点应牢固可靠。接线盒与底座之间 应加绝缘垫片,保证二者间绝缘良好。底座安装接线 完毕,应仔细检查,不允许有接错、短路、虚焊等情 况。如图6-13所示。
三、学习任务

1.项目任务 本项目的任务是通过训练让学生能针对 现场情况正确地选择各种火灾探测器与 手动报警按钮的安装位置,同时学会在 各种方式下正确安装火灾探测器和手动 报警按钮。
了 解 安 装 设 备 的 布 置 要 求
确 定 设 备 的 安 装 位 置
安 装 底 座
底 座 接 线
设 备 安 装 到 底 座
相关文档
最新文档
