BP2B微机母线保护装置
bp2b保护原理及相关逻辑
差回路的构成
差动回路是由一个母线大差动和几个各段母线 小差动所组成的； 大差动是指除母联开关和分段开关以外的母线 上所有其余支路电流所构成的差动回路； 某段母线小差动是指与该段母线相连接的各支 路电流构成的差动回路，其中包括了与该段母 线相关联的母联开关和分段开关； 母线上所有元件极性相同，母联CT极性同II母 线上元件极性； 大差动判别母线故障，小差动判别故障母线。
复式比率差动判据
若忽略CT误差和流出电流的影响，在区 外故障时，Id = 0，0/Ir为0；在区内故障 时，Id = Ir，Id/0为∞。由此可见，复式 比率差动继电器能非常明确地区分区内 和区外故障，Kr值的选取范围达到最大， 即从0到∞ 。
复式比率差动判据
若考虑区内故障时有Ext%的总故障电流 流出母线，则此时的比率制动系数为 Id / ( Id+Ext%Id+Ext%Id-Id )=1/(2Ext%)
Kr 1 2 3 4 Ext% 40 20 15 12 δ% 67 80 85 88故障分量复式比率差动判据
故障分量复式比率差动判据动作表达式 为：
∆Id > ∆Idset
∆ Id > Kr × ( ∆ Ir − ∆ Id )
(1)
(2)
Id > Idset Id > 0.5 × ( Ir − Id )
BP-2B 微机母线差动 保护装置保护原理
复式比率差动判据
复式比率差动判据动作表达式： Id > Idset (1) Id > Kr × ( Ir − Id ) (2)
其中Id为母线上各元件的矢量和，即差电流。 Ir为母线上各元件的标量和，即和电流。 Idset为差电流门坎定值； Kr为复式比率系数（制动系数）
BP-2B微机母差保护装置
1.3 主要特点
快速、高灵敏复式比率差动保护，整组动作时间小于 15ms； 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力， 又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电 流互感器； 允许 TA 型号、变比不同，TA 变比可以现场设定； 母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行； 完善的事件和运行报文记录，与 COMTRADE 兼容的故障录波，录波 波形液晶即时显示； 灵活的后台通讯方式，配有 RS-232、RS-485 通讯接口，支持电力行 业标准通讯规约 DL/T667-1999（IEC60870-5-103）； 采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运 行的要求
I母差动保护逻辑图
△ir＞△Idset 或
Id＞Idset
全波饱和检测 大差复式比率差动动作 与 I母小差复式比率差动动作 △ir＞△Idset 大差复式比率差动动作 与 大差复式比率差动动作 或 或 切除母线、I母线 各单元及空线路
ቤተ መጻሕፍቲ ባይዱ
第一周波投入
I母差动复合电压动作
5 装置硬件介绍
4 整定值清单
多谢
表 5.2 装置告警信号灯
液晶右侧的两列红色指示灯，分别为装置的出口 信号灯和告警信号灯。出口信号包括有：差动动 作、失灵动作、充电保护、母联过流和备用信号 等。每一信号灯点亮分别对应一种保护功能出口 动作，同时装置相应的中央信号接点（自保持）、 远动接点和起动录波接点一起闭合。告警信号的 名称、含义如下表所列，每一告警信号也可引出 相应的自保持（1 对）和不带自保持（2 对）接 点。信号灯为自保持，由屏侧的‘复归按钮’复 归。
深瑞BP-2B母线保护装置使用说明

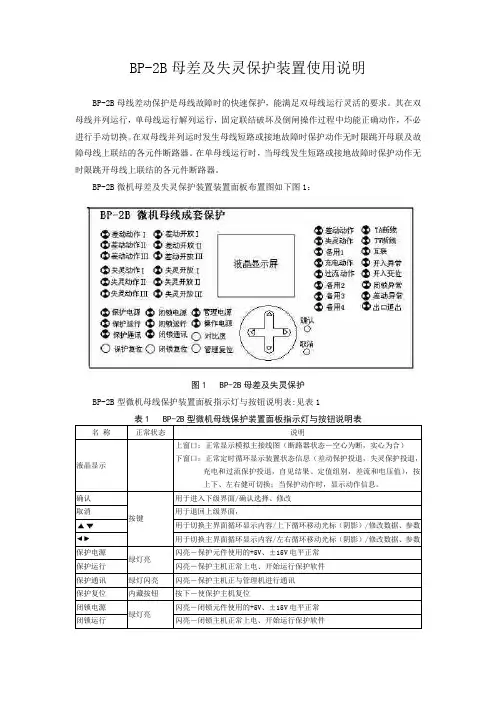

BP-2B 母差及失灵保护装置使用说明BP-2B 母线差动保护是母线故障时的快速保护，能满足双母线运行灵活的要求。
其在双母线并列运行，单母线运行解列运行，固定联结破坏及倒闸操作过程中均能正确动作，不必进行手动切换。
在双母线并列运时发生母线短路或接地故障时保护动作无时限跳开母联及故障母线上联结的各元件断路器。
在单母线运行时，当母线发生短路或接地故障时保护动作无时限跳开母线上联结的各元件断路器。
BP-2B 微机母差及失灵保护装置装置面板布置图如下图1：图1 BP-2B 母差及失灵保护BP-2B 型微机母线保护装置面板指示灯与按钮说明表:见表1表1 BP-2B 型微机母线保护装置面板指示灯与按钮说明表BP-2B保护装置运行或操作时相应的信号指示灯和界面显示表：见表2BP-2B微机母线保护装置异常信息含义及菜单操作BP-2B微机母线保护装置自检信息含义及处理建议：见下表3表3 BP－2B微机母线保护装置自检信息含义及处理建议BP-2B保护插件异常信息含义及处理建议：见下表4BP-2B母线保护装置告警信号灯处理表：见下表5表5 BP-2B母线保护装置告警信号灯处理表BP-2B微机母线成套保护液晶显示画面总体结构示意图，如下图2：图2 BP－2B微机母线成套保护液晶显示画面总体结构示意图保护插件刀闸辅助接点与一次设备状态不对应时强制对应的步骤：a)由主界面按“确认”键进入一级菜单；b)按“←”键选中“参数”，后按“↓”键选中“运行方式设置”，按“确认”键，后按“↑”、“↓”键输入密码后进入下一级菜单，按“确认”键，间隔数变成灰色；c)利用“↓”、“↑”，从界面中找到相应线路所对应的间隔，再按“确认”键，此时间隔数灰色消失；d)按“↓”键选中所要改变的刀闸，再按“确认”键此时又变灰色；e)按“↓”改变刀闸位置（合、断、自动）后，按“取消”键提示是否保存，按确认键保存改变的设置（此时主接线图上，被强制的刀闸上有一实心矩形块）；f)按下保护屏上的信号复归按钮，复归信号。
BP-2B微机母线保护装置技术说明
BP-2B微机母线保护装置技术说明该保护装臵1应用范围：该保护装臵适用于500KV及以下等级，包括单母线、单母分段、双母线、双母线分段等的各种主接线方式，最大主接线规模为36个间隔。
2保护配臵：该保护装臵可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护以及断路器失灵保护出口等功能。
3母线差动保护：1）起动元件：起动元件由“和电流突变量”和“差电流突变量”两个判据组成。
2）差动元件：差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。
3）TA饱和检测元件：为防止母线差动保护在母线近端发生区外故障时，由于TA严重饱和出现差电流的情况下误动作，本装臵根据TA饱和发生的机理、以及TA饱和后二次电流波形的特点设臵了TA饱和检测元件，用来判别差电流的产生是否由区外故障TA饱和引起。
具有极强的抗TA饱和能力。
4）电压闭锁元件：以电流判据为主的差动元件，可以用电压闭锁元件来配合，提高保护整体的可靠性。
相电压小于个序电压闭锁定值、母线三倍零序电压大于定值、母线负序电压大于定值三个判据中的任何一个满足，该段母线的电压闭锁元件就会动作，称为复合电压元件动作，本元件瞬时动作，动作后自动展宽40ms再返回。
差动元件与失灵元件动作出口经相应母线段的相关复合电压元件闭锁。
5）故障母线选择逻辑：差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。
考虑到分段母线的联络开关断开的情况下发生区内故障，非故障母线段有电流流出母线，影响大差比率元件的灵敏度，大差比率差动元件的比率制动系数可以自动调整。
联络开关处于合位时（母线并列运行），大差比率制动系数与小差比率制动系数相同；当联络开关处于分位时（母线分裂运行），大差比率制动元件自动转用比率制动系数低值。
母线上的连接元件倒闸过程中，两条母线经刀闸相连时（母线互连），装臵转入“母线互联方式”，不进行故障母线的选择，一旦发生故障同时切除两段母线。
BP-2B微机保护
母线差动保护
3）在分段母线的联络开关断开的情况下发生区内故障， 非故障母线段有电流流出母线，影响大差比率元件 的灵敏度，大差比率差动元件的比率制动系数可以 自动调整。联络开关处于合位时（母线并列运行）， 大差比率制动系数与小差比率制动系数相同（可整 定）；当联络开关处于分位时（母线分列运行）， 大差比率差动元件自动转用比率制动系数低值（也 可整定）。 4）母线上的连接元件倒闸过程中，两条母线经刀闸相 连时（母线互联），装置自动转入‘母线互联方式’ （‘非选择方式’）——不进行故障母线的选择， 一旦发生故障同时切除两段母线。当运行方式需要 时，如母联操作回路失电，也可以设定保护控制字 中的‘强制母线互联’软压板，强制保护进入互联 方式。
母联失灵和死区保护
母联失灵保护 ：母线并列运行，当保护向母联开关
发出跳令后，经整定延时若大差电流元件不返回， 母联TA中仍然有电流，则母联失灵保护应经母线差 动复合电压闭锁后切除相关母线各元件。只有母联 开关作为联络开关时，才起动母联失灵保护，母差 保护和母联充电保护可起动母联失灵保护。 母线并列运行，当故障发生在母联开关与母联TA之 间时，断路器侧母线段跳闸出口无法切除该故障， 而TA侧母线段的小差元件不会动作，这种情况称之 为死区故障。此时，母差保护已动作于一段母线， 大差电流元件不返回，母联开关已跳开而母联TA仍 有电流，死区保护应经母线差动复合电压闭锁后切 除相关母线。
母线分列运行
母线分列运行时，死区故障，故障点位于母联的开关和TA之
(1)
(2)
Id Idset Id 0.5 ( Ir Id )
(3) (4)
母线差动保护
*Kr为复式比率系数（制动系数）。由于电流故障分量 的暂态特性，故障分量复式比率差动判据仅在和电 流突变起动后的第一个周波投入，并受使用低制动 系数Kr （0.5）的复式比率差动判据闭锁。 *保护将母线上所有连接元件的电流采样值输入上述两 个差动判据，即构成大差（总差）比率差动元件； 对于分段母线，将每一段母线所连接元件的电流采 样值输入上述差动判据，即构成小差（分差）比率 差动元件。各元件连接在哪一段母线上，是根据各 连接元件的刀闸（隔离开关）位置来决定。
BP-2B母差保护介绍
停用：屏内压板按要求取下。如果两屏一起停用，则分段开关失灵相互起动的压板可 不取。
注意事项:
装置在投入使用时还应该把母差直流电源、交流电压均接入，屏内压板按要求放上。
在用上母差保护前，应检查装置运行正常，无其他异常和闭锁信号，保护切换开关QB 在“差动投，失灵投”位置。母差保护运行中严禁操作保护切换开关QB，严禁接触 “保护复位”、“闭锁复位”按钮。
保护进入非选择状态，大差比 率动作则切除互联母线
能自动修正则修正否则告警
闭锁失灵出口 默认开关处于合位 母线分列运行
确认是否符合当时的运行方式，是则不用干预，否 则进入参数――运行方式设置，使用强制功能恢复 保护与系统的对应关系
确认是否需要强制母线互联，否则解除设置
安排检修
1)进入参数――运行方式设置，使用强制功能恢复 保护与系统的对应关系 2)复归信号 3)检查出错刀闸辅助接点的输入回路

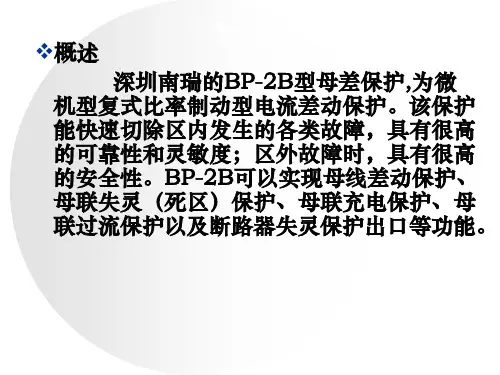

概述
BP-2B
深圳南瑞的BP-2B型母差保护,为微
机型复式比率制动型电流差动保护。该保护 能快速切除区内发生的各类故障，具有很高
的可靠性和灵敏度；区外故障时，具有很高 的安全性。BP-2B可以实现母线差动保护、
母联失灵（死区）保护、母联充电保护、母 联过流保护以及断路器失灵保护出口等功能。
BP-2B
BP-2B
八、PT断线闭锁 某段非母线失压，延时9S发CT
断线告警信号，该段母线的复合电压 元件将一直动作，闭锁开放，会造成 误动母差保护母差出口。
装置概述：
BP-2B
1、 保护有保护元件、闭锁元件和管理元件
三大系统构成。保护元件主要完成各间隔模拟量、
开关量的采集，各保护功能的逻辑判别并出口至
3、中央信号
BP-2C与BP-2B母线保护装置功能区别
BP-2C与BP-2B母线保护装置功能区别编写：张广嘉1. 综述BP-2C母线保护装置继承了BP系列成熟的保护原理及丰富的现场运行经验，研制出高性能的硬件平台，并以此为基础提升软件的逻辑处理能力，数字化技术应用平台兼容能力，以及工程应用的自适应配置能力。
BP-2C母线保护装置适用于Q/GDW 175—2008《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》规定要求的母线保护技术规范。
2. 装置型号分类BP-2B母线保护装置为单一型号，应用于各类电压等级及接线型式。
BP-2C标准BP-2C-H一个半接线BP-2C-D分布式功能说明适用各类电压等级，包括单母线、单母分段、双母线、双母单分段以及双母双分段在内的各种主接线方式。
硬件系统按照3取2方式冗余设计，专用于特高压及超高压电压等级的一个半接线方式。
分布式母线保护，按照保护间隔功能下放设计。
适用于各电压等级各类主接线。
最大接线规模24个间隔16个间隔64个间隔机箱结构14U整层机箱10U整层机箱主机为4U整层机箱子机为4U半层机箱3. BP-2C微机母线保护特点3.1. 保护性能1)保护原理：➢BP-2C继承了BP-2B装置成熟的保护原理及丰富的现场运行经验，进一步提高了装置的抗饱和性能：应用基于暂态饱和全程测量的可变特性差动算法，在区外故障时，可以抵御线性传变区在2ms以上的饱和波形。
➢BP-2B可以抵御线性传变区在3ms以上的饱和波形。
2)配置功能：➢主接线配置功能：各种主接线保护功能在一个CPU内实现，由厂家在线配置当前母线接线方式。
➢保护元件配置功能：可根据具体工程需求，由厂家对某些保护元件（如母联保护/失灵保护）进行在线配置，一旦配置退出，此保护元件功能退出，同时相关定值等设为不可见。
3)保护动作透明化分析功能：装置具有保护逻辑流程透明化分析功能，可以详细记录保护起动、出口、返回前后录波时段内每一步逻辑流程走向，通过保护工程师站可以对保护逻辑流程动态再现，配合录波数据及故障过程中各类记录进行分析，能够客观真实的反映保护内部动作过程，使保护动作过程实现透明化，对故障发展过程一目了然。
BP-2B微机母线保护装置现场调试作业指导书(14).
目录1 概述 (1)2 应用范围 (1)3 引用标准 (1)4调试所用的仪器设备 (2)5试验条件 (2)6试验方法 (2)7 安全措施 (10)BP-2B微机母线保护装置现场调试作业指导书１概述BP-2B微机母线保护装置是深圳南京自动化研究所、深圳南瑞科技有限公司产品。
适用于500KV及以下电源等级，包括单母线、单母分段、双母线、双母分段以及一个半接线在内的各种主接线方式，最大主接线规模为36个间隔（线路、元件和联络开关）。
其保护可以实现母线差动保护、母联充电保护、母联国流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
本作业指导书规定了BP-2B 微机母线保护装置在新建及改扩建工程、生产运行设备全部检验及部分检验项目，规定了检验方法、检验过程及记录表格。
应用中一般应严格按本作业指导书执行；特殊情况下，可根据工程实际情况对检验项目作适当的调整。
２应用范围本作业指导书只适应于BP-2B微机母线保护装置的现场调试，不适应其他装置，也不能代替BP-2B微机母线保护装置出厂实验或动模试验。
新安装装置的检验应按本作业指导书的全部检验项目进行；定期全部检验，按标有★号及△号的项目进行；定期部分检验按标有△号的项目进行。
３引用标准a中华人民共和国原水利电力部颁发的《继电保护及电网安全自动装置检验条例》（87）水电电生字第108号。
b中华人民共和国电力工业部颁发的《火力发电厂基本建设工程启动及竣工验收规程》（1996年版）。
c中华人民共和国行业标准DL408-91《电业安全工作规程》（发电厂和变电所电气部分）。
d中华人民共和国电力行业内部标准《火电工程调整试运质量检验及评定标准》（1996年版）。
e项目合同的合同附件《技术协议》。
f电力建设施工及验收规范。
g BP-2B微机母线保护装置生产厂家的技术说明书及图纸，技术要求。
h设计院的施工图。
４调试所用的仪器设备试验仪器一般应用三相式微机保护试验仪，试验仪器应每年进行一次精度检验，精确度应满足0.5级的部颁要求。
BP2b母线差动保护技术说明书V1.04-050907
BP-2B●000●JS BP―2B微机母线保护装置技术说明书V1.04（软件版本：V2.022）深圳南京自动化研究所深圳南瑞科技有限公司二○○五年九月目录1概述 (3)1.1应用范围 (3)1.2保护配置 (3)1.3主要特点 (3)2技术参数 (3)2.1额定参数 (3)2.2功耗 (4)2.3交流回路过载能力 (4)2.4输出接点容量 (4)2.5装置内电源 (4)2.6主要技术指标 (4)2.7环境条件 (4)2.8电磁兼容 (5)2.9绝缘与耐压 (5)2.10通讯 (5)2.11机械性能 (5)3装置原理 (5)3.1母线差动保护 (5)3.1.1起动元件 (6)3.1.2差动元件 (6)3.1.3TA（电流互感器）饱和检测元件 (8)3.1.4电压闭锁元件 (8)3.1.5故障母线选择逻辑 (9)3.1.6差动回路和出口回路的切换 (10)3.2母联（分段）失灵和死区保护 (12)3.3母联（分段）充电保护 (13)3.4母联（分段）过流保护 (14)3.5电流回路断线闭锁 (15)3.6电压回路断线告警 (16)3.7母线运行方式的电流校验 (16)3.8断路器失灵保护出口 (16)3.8.1与失灵起动装置配合方式 (16)3.8.2自带电流检测元件方式 (17)3.8.3失灵电压闭锁元件及主变失灵解除电压闭锁 (17)3.9母线分列运行的说明 (18)4整定方法与参数设置 (19)4.1参数设置的说明 (19)4.1.1装置固化参数 (19)4.1.2装置系统参数 (19)4.1.3装置使用参数 (20)4.2整定值清单 (21)4.3整定方法 (22)4.3.1母差保护定值整定方法 (22)4.3.2断路器失灵保护出口定值整定方法 (24)4.3.3母联失灵保护定值整定方法 (25)4.3.4充电保护定值整定方法 (25)4.3.5母联过流保护定值整定方法 (25)4.3.6TA断线定值整定方法 (25)4.3.7失灵保护过流定值整定方法 (25)5装置硬件介绍 (26)5.1硬件概述 (26)5.2机箱结构与面板布置 (26)5.3机箱背面布置和插件功能简介 (29)5.3.1主机插件—— BP320 (31)5.3.2管理机插件—— BP321 (31)5.3.3保护单元插件—— BP330 (31)5.3.4光耦输入、输出和电源检测插件—— BP331 (31)5.3.5电压闭锁插件—— BP332 (32)5.3.6出口信号、告警信号插件—— BP333 (32)5.3.7辅助电流互感器插件—— BP310 (32)5.3.8辅助电压互感器插件—— BP311 (32)5.3.9电源模块插件—— BP360、BP361 (32)5.4装置原理图 (32)6装置使用说明 (34)6.1界面显示 (34)6.1.1主界面 (34)6.1.2一级界面 (35)6.1.3二级界面 (38)6.2装置调试与投运 (40)6.2.1调试资料准备 (40)6.2.2试验仪器 (41)6.2.3通电前检查 (41)6.2.4上电检查 (41)6.2.5预设 (41)6.2.6定值整定 (42)6.2.7整机调试 (42)6.2.8投入运行与操作 (46)6.3注意事项 (47)1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500KV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为36个间隔（线路、元件和联络开关）。
母差保护BP-2B培训
• •
•
母线分列运行时 装置根据母联断路器的状态封母联TA——即母联电流不计入小差比率元件，差动元件 即可动作隔离故障点。 母线分列运行时，死区点如发生故障，由于母联TA已被封闭，所以保护可以直接跳故 障母线，避免了故障切除范围的扩大。
母联（分段）充电保护
分段母线其中一段母线停电检修后，可以通过母联（分段）开关对 检修母线充电以恢复双母运行。此时投入母联（分段）充电保 护，当检修母线有故障时，跳开母联（分段）开关，切除故障。
断路器失灵保护
断路器失灵保护可以与母线保护公用跳闸出口，采用自带电流检测 元件方式。
•
•
当母线所连的某断路器失灵时，对于220kV系统，母差 装置需引入线路保护的三跳接点和单跳接点，变压器保 护的三跳接点，将元件保护的保护跳闸接点引入装置。 分相跳闸接点则分相检测电流，三相跳闸接点则检测三 相电流。 对于变压器或发变组间隔，设置“解除失灵保护电压闭 锁”的开入接点。如某支路失灵整定为不经电压闭锁， 当该支路起动失灵保护开关接点和“解除失灵保护电压 闭锁”的开入接点同时动作后，自动实现解除该支路所 在母线的失灵保护电压闭锁。
• 查看---装置信息：显示本装置信息。 • 参数---运行方式设置：强制各单元的刀闸位置。将光标移 至要强制的选项，按确认键，光标变为阴影，按左右键进 行修改，完毕后，选择确认，执行强制操作。 • 参数---保护控制字：按左右键直接设置。（运行禁） • 参数---装置时钟设置：将光标移至要修改的时间选项，按 确认键，光标变为阴影，按上下键进行修改，完毕后，按 确认键，阴影变为光标，装置时间修改完毕。 • 参数---波特率设置：按上下键设置。（运行禁） • 参数---自动打印设置：按左右键设置。 （运行禁） • 参数---通讯控制字：按左右键设置 。（运行禁）
BP-2B各种主接线逻辑说明
BP-2B 微机母线保护装置―――――各种主接线接线及逻辑说明本文是在《BP-2B 微机母线保护装置技术说明书 V1.02》基础上,补充说明BP-2B 各种不同主接线的一些特殊逻辑。
原理性说明可参见说明书。
一．双母线专用母联接线1. 差回路：大差回路是除母联开关以外的母线上所有其余支路电流所构成的差动回路；某段母线小差回路是与该母线相连接的各支路电流构成的差动回路，其中包括了与该段母线相关联的母联开关。
a) 根据母联开关接点（常开、常闭接点）判断母联状态。
当母线分列运行，母联电流退出小差回路。
分列运行也可投“分列运行”压板强制。
b) 分列运行时， BP2B 装置主接线屏幕上母联开关显示白空框，并自动将大差比率制动系数将为比率制动系数低值（比率制动系数低值可整定）。
c) 母联仅需接入一回CT ，极性参见上图。
d) 差回路计算时，允许母线上各主TA 变比不同，装置自动选取最大变比为基准变比，并自动进行变比折算。
i.母线各主TA 不同变比时，需将各种变比的可能预先告知，装置在预设项中固定各种TA 变比。
现场调试时，根据各单元的实际TA 变比整定即可。
一般只整定一次侧额定电流，二次额定电流已设置固化。
例如：有1200/5、800/5、600/5等变比，间隔单元预设TA 变比时，按上下键选择1200、800、600一次额定电流值，“/5”显示固定。
ii.若二次额定电流有1A 和5A 混用，需预先告知，装置固定1A 或5A 单元间隔，现场整定时，需检查核对保护装置中各单元TA 变比二次额定电流固定参数与外接单元位置是否相对应。
例如：L1-L4间隔为1A 制额定电流，其余间隔为5A 制额定电流，间隔单元预设TA 变比时，L1-L4间IIPI L1隔的二次额定电流值固定显示“/1”，其余间隔固定显示“/5”。
iii.装置电流回路TA变比设置检查实例：（TA变比设置对差流折算非常重要，现场需对各单元的TA变比一一检查）当主TA变比不同时，整定各单元的TA变比与实际主TA变比一致。
BP-2B微机母线保护装置 ppt课件
近期母差保护主要运行业绩
河北，500 kV，3/2主接线，BP-2B差动保护正确动作 2004年7月9日15时，河北保南变500kV在Ⅰ母增投一条线路过程中，母差Ⅰ柜报出Ⅰ 母差动动作，与此同时母差出口将开关跳开，经查发现在合开关时，开关内部有接 地，母差正确动作将故障切除。 2004年7月11日14时, 河北保南变500KV在投运Ⅱ母过程中，母差Ⅱ柜报出Ⅱ母差动 动作，母差出口将开关跳开，经查发现在投运中，母线侧刀闸有接地，母差正确动 作将故障切除。 广东，220kV，双母线双分段，BP-2B差动保护正确动作 2004年7月26日8时10分53秒，广东莞城500kV站220kV母线由于GIS原因造成Ⅵ母B相 发生故障，差动保护为双配置，两面母线差动屏同时动作，将故障快速切除，该站 为枢纽站，一次故障电流达32kA。 江苏，220kV，双母线双分段，BP-2B失灵保护正确动作 2004年7月30日13时35分28秒，江苏镇江上党变220kV站，由于雷击，造成线路故障， 恰恰该线路开关失灵，造成该线路所在母线（Ⅲ母）失灵动作，将故障切除。 新疆，220kV，双母线单分段，BP-2B差动保护正确动作 2004年3月7日21时7分26秒，新疆红雁池电厂220kV母线Ⅲ母C相故障，母线差动保护 将Ⅲ母切除（故障原因不详），一次故障电流6.2kA。
弱电在机箱前面布置。
插件按母线上的元件设计，配置灵活，易于扩展。 插件互换性强，各主要插件可完全互换，调试及维护方便。
各电源模块完全独立。
独立的电压闭锁元件。
14
GO TOP
特点介绍
辅助功能
液晶屏幕大，320×240点阵，显示内容 丰富，可以显示菜单窗口，事件记录，主 接线图，录波波形，自检信息等内容。 提供两个通讯口，103规约。 提供GPS校时接口。
BP-2B装置双母双分段
BP-2B微机母线保护双母双分段接线方式说明一般情况下，BP微机母线差动保护是用二套装置实现对双母双分段主接线母线的保护。
这二套装置分别在双母线接线方式基础上，加入双分段的逻辑，如分段分列逻辑、分段失灵（死区故障）保护，分段充电保护和分段过流保护。
其详细说明见下文。
下图为双母双分段实现示意图：其中以分段右边CT左侧为甲装置保护范围，分段左边CT右侧为乙装置保护范围。
若分段CT只能装在分段开关一侧，则必须为双绕组线圈。
CT极性若以线路流向母线为正，则定义母联与分段CT的极性如下：甲I段流向甲II段为正，乙I段流向乙II段为正；分段右边CT同甲装置线路极性，分段左边CT同乙装置线路极性。
一．分列运行时的分段退出逻辑引入分段开关辅接点，并设置分段退出压板（共2个）。
甲乙段联络运行时，分段I作为I母线上单元，CT两个绕组的电流分别计入甲、乙母线大差动和I 母小差动；分段II作为II母线上单元，CT电流两个绕组的分别计入甲、乙母线大差动和II母小差动。
当如上图甲I段和乙I段分列运行或甲II段和乙II段分列运行时，分段I或分段II将不再是I母或II母上单元，此时分段I或II的CT 退出差动。
这样死区故障（即分段断路器和CT间发生短路）时，差动将动作在故障母线上，瞬时切断故障而不扩大故障范围。
当母联开关断开时，大差比率系数用低值。
小差比率系数用高值。
当母联开关合时，大差比率系数用高值。
小差比率系数用高值。
分段开关的状态不影响比率系数定值。
二．并列运行时的分段失灵（死区故障）保护如上主接线示意图，当甲I母线保护动作出口跳闸，而母线分段I断路器失灵，这时需进一步地切除乙I母线上的其余单元。
因此，在甲I保护动作发出跳开分段开关的命令的同时，给一副动作接点到乙装置，作为分段I失灵起动输入接点。
该接点闭合后，乙装置判别分段I电流是否大于母联失灵电流，如延时(母联失灵延时)后分段I电流满足条件，同时乙I母失灵电压开放，则由乙I段失灵跳开母线上所有断路器。
BP-2B母差保护介绍
上。 在用上母差保护前，应检查装置运行正常，无其他异常和闭锁信号，保护切换开
关QB在“差动投，失灵投”位置。母差保护运行中严禁操作保护切换开关QB，严禁 接触“保护复位”、“闭锁复位”按钮。
倒闸操作,在相应母线硬连接之前要放上内联压板；在线路完成倒闸操作后把内 联压板取下。
告警信号的名称、含义如下表所列：
BP-2B
告警信 号
TA断 线
TV断 线
可能原因
流变的变比设置错误 流变的极性接反 接入母差装置的流变断线 其他持续使差电流大于TA断线门坎定值的情况 电压相序接错 压变断线 压变、母线停役 保护元件电压回路异常
互联
母线处于经刀闸互联状态
保护控制字中，强制母线互联设为“投” 母联TA断线
“分相突变量复式比率差动”： △Id> △ Idest △ Id>Kr*（ △ Ir- △ Id） Id>Idest
Id>0.5*（Ir-Id） 该依据仅在和电流突变启动后的第一个周波投入，并受使用低制动系
数的复式比率差动判据比锁。
BP-2B
保护将母线上所连接元件的电 流采样值输入上述两个差动判据，即构成 大差比率差动元件；对于分段母线，将每 一段母线所连接元件的电流采样值输入上 述两个差动判据，即构成小差比率差动元 件。各元件连接在哪一段母线上，是根据 各连接元件的闸刀位置来决定。
BP-2B
四、故障母线的选择： 1、对于双母、双分段主接线，差动保护使用
大差比率差动元件作为区内故障判别元件；使用小差比 率差动元件作为故障母线选择元件。即有大差比率元件 是否动作，区分区内外故障；当大差比率元件动作，由 小差比率元件动作是否动作决定故障发生在哪一段母线。 这样可以最大限度的减少由于闸刀辅助接点位置不对应 造成的母差误动。
BP-2B母线差动保护
BP-2B母差保护技术讲课一．保护配置 BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及母联非全相保护和断路器失灵保护出口等功能。
二．保护原理1. 启动元件母线差动保护的起动元件由“和电流突变量”和“差电流越限”两个判据组成。
“和电流”是指母线上所有连接元件电流的绝对值之和；“差电流”是指所有连接元件电流和的绝对值2. 母线保护差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。
复式比率差动判据相对于传统的比率制动判据，由于在制动量的计算中引入了差电流，使其在母线区外故障时有极强的制动特性，在母线区内故障时无制动，因此能更明确地区分区外故障和区内故障表示复式比率差动元件的动作特性。
Idset 为差电流门坎定值， K r 为复式比率系数（制动系数）故障分量复式比率差动判据为有效减少负荷电流对差动保护灵敏度的影响，为进一步减少故障前系统电源功角关系对保护动作特性的影响，提高保护切除经过渡电阻接地故障的能力，本装置采用电流故障分量分相差动构成复式比率差动判据。
由于电流故障分量的暂态特性，故障分量复式比率差动判据仅在和电流突变起动后的第一个周波投入，并受使用低制动系数（0.5）的复式比率差动判据闭锁。
保护将母线上所有连接元件的电流采样值输入上述两个差动判据，即构成大差（总差）比率差动元件；对于分段母线，将每一段母线所连接元件的电流采样值输入上述差动判据，即构成小差（分差）比率差动元件。
各元件连接在哪一段母线上，是根据各连接元件的刀闸（隔离开关）位置来决定。
对于本厂来说：各元件TA 的极性端必须一致；一般母联只有一侧有TA，装置默认母联TA 的极性与II 母上的元件一致。
差流计算公式为：以I1，I2，…，In 表示各元件电流数字量；以Ilk 表示母联电流数字量；以S11，S12，…，S1n 表示各元件I 母刀闸位置，0 表示刀闸分，1 表示刀闸合；以S21，S22，…，S2n 表示各元件II 母刀闸位置；以Slk 表示母线并列运行状态，0 表示分列运行，1 表示并列运行；大差电流 Id = I1 + I2 + … + InI 母小差电流 Id1 = I1 * S11 + I2 * S12 + … + In * S1n - Ilk * SlkII 母小差电流 Id2 = I1 * S21 + I2 * S22 + … + In * S2n + Ilk * Slk各元件TA 的极性端必须一致；一般母联只有一侧有TA，装置默认母联TA 的极性与II 母上的元件一致。
深瑞BP-2B母线保护装置使用说明
深瑞BP-2B母线保护装置使⽤说明BP-2B 母差及失灵保护装置使⽤说明BP-2B 母线差动保护是母线故障时的快速保护，能满⾜双母线运⾏灵活的要求。
其在双母线并列运⾏，单母线运⾏解列运⾏，固定联结破坏及倒闸操作过程中均能正确动作，不必进⾏⼿动切换。
在双母线并列运时发⽣母线短路或接地故障时保护动作⽆时限跳开母联及故障母线上联结的各元件断路器。
在单母线运⾏时，当母线发⽣短路或接地故障时保护动作⽆时限跳开母线上联结的各元件断路器。
BP-2B 微机母差及失灵保护装置装置⾯板布置图如下图1：图1 BP-2B 母差及失灵保护BP-2B 型微机母线保护装置⾯板指⽰灯与按钮说明表:见表1表1 BP-2B 型微机母线保护装置⾯板指⽰灯与按钮说明表BP-2B保护装置运⾏或操作时相应的信号指⽰灯和界⾯显⽰表：见表2BP-2B微机母线保护装置异常信息含义及菜单操作BP-2B微机母线保护装置⾃检信息含义及处理建议：见下表3表3 BP－2B微机母线保护装置⾃检信息含义及处理建议BP-2B保护插件异常信息含义及处理建议：见下表4BP-2B母线保护装置告警信号灯处理表：见下表5表5 BP-2B母线保护装置告警信号灯处理表BP-2B微机母线成套保护液晶显⽰画⾯总体结构⽰意图，如下图2：图2 BP－2B微机母线成套保护液晶显⽰画⾯总体结构⽰意图保护插件⼑闸辅助接点与⼀次设备状态不对应时强制对应的步骤：a)由主界⾯按“确认”键进⼊⼀级菜单；b)按“←”键选中“参数”，后按“↓”键选中“运⾏⽅式设置”，按“确认”键，后按“↑”、“↓”键输⼊密码后进⼊下⼀级菜单，按“确认”键，间隔数变成灰⾊；c)利⽤“↓”、“↑”，从界⾯中找到相应线路所对应的间隔，再按“确认”键，此时间隔数灰⾊消失；d)按“↓”键选中所要改变的⼑闸，再按“确认”键此时⼜变灰⾊；e)按“↓”改变⼑闸位置（合、断、⾃动）后，按“取消”键提⽰是否保存，按确认键保存改变的设置（此时主接线图上，被强制的⼑闸上有⼀实⼼矩形块）；f)按下保护屏上的信号复归按钮，复归信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BP2B微机母线保护装置30.1装置简介30.1.1保护采用国际首创的复式比率差动原理：区内故障无制动，区外故障制动性极强。
用于实际系统，妥善解决了区内故障时电流汲出或区外故障时故障元件CT饱和的困扰，灵敏度及可靠性极高，整组动作时间低于12ms。
30.1.2自适应全波饱和检测器，充分考虑CT饱和时的暂态过程及区内外故障时启动元件与差动元件动作的特点，确保差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器。
30.1.3自适应母线运行方式：倒闸过程中无需退出保护，装置实时、自动、无触点地切换差动与出口回路；电流校验自动纠正刀闸辅助接点错误。
30.1.4无辅助CT需求，允许CT型号、变比不同，CT变比可以现场设置；30.1.5采用插件双端接插、强弱电分开、独立电源分配、优化抗干扰设计、多CPU系统（闭锁、差动、管理元件各自独立）等新型设计，装置电磁兼容特性满足就地布置运行的要求。
30.1.6完善的事件和运行报文记录，与COMTRADE兼容的故障录波，录波波形液晶即时显示；30.2检验周期30.2.1 220KV母差保护每1-2年进行一次部分检验，每6年进行一次全部检验。
30.3检验前的准备要求30.3.1在进行检验之前，工作(试验)人员应认真学习《继电保护和电网安全自动装置现场工作保安规定》、《继电保护及电网安全自动装置检验条例》和本规程，理解和熟悉检验内容和要求。
30.3.2退出母差保护屏所有保护，断开相应保护投入压板及把手，断开母差保护跳各开关的跳闸压板。
30.3.3将所有CT回路在就地端子箱处进行短接，并用钳型电流表检查，确保短接可靠，并作好临时接地措施。
30.3.4将电压回路在保护屏端子排处断开，作好防止电压回路短路的措施。
30.3.5断开各单元刀闸辅助接点外部连接电缆，做好标记。
30.4试验设备及试验接线的基本要求30.4.1为了保证检验质量，应使用继电保护微机型试验装置，其技术性能应符合部颁DL/T624—1997《继电保护微机型试验装置技术条件》的规定。
30.4.2试验仪表应经检验合格，其精度应不低于0.5级。
30.4.3试验回路的接线原则，应使加入保护装置的电气量与实际情况相符合。
模拟故障的试验回路，应具备对保护装置进行整组试验的条件。
30.5试验条件和要求30.5.1交、直流试验电源质量和接线方式等要求参照部颁《继电保护及电网安全自动装置检验条例》有关规定执行。
30.5.2试验时如无特殊说明，所加直流电源均为额定值。
30.5.3加入装置的试验电流和电压，如无特殊说明，均指从保护屏端子上加入。
30.5.4为保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数值与整定值的误差应满足规定的要求。
30.6试验过程中应注意的事项30.6.1断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电流回路开路。
30.6.2打印机及每块插件应保持清洁，注意防尘。
30.6.3调试过程中发现有问题时，不要轻易更换芯片，应先查明原因，当证实确需更换芯片时，则必须更换经筛选合格的芯片，芯片插入的方向应正确，并保证接触可靠。
30.6.4试验人员接触、更换芯片时，应采用人体防静电接地措施，以确保不会因人体静电而损坏芯片。
30.6.5原则上在现场不能使用电烙铁，试验过程中如需使用电烙铁进行焊接时，应采用带接地线的电烙铁或电烙铁断电后再焊接。
30.6.6试验过程中，应注意不要将插件插错位置。
30.6.7因检验需要临时短接或断开的端子，应逐个记录，并在试验结束后及时恢复。
30.6.8使用交流电源的电子仪器(如示波器、毫秒计等)进行电路参数测量时，仪器外壳应与保护屏(柜)在同一点接地。
30.7定检项目30.7.1清扫、外观检查30.7.1.1清扫保护屏。
30.7.1.2确认所有接插部分接插可靠，连接电缆无短路、开路、接触不良现象。
30.7.1.3确认柜体中各装置及器件型号、参数正确。
30.7.1.4按照面板布置图，检查各模件插入位置正确并插入到位。
30.7.2 CT导通及回路绝缘试验30.7.2.1整个二次回路的绝缘电阻检测：在保护屏端子排继电器侧将所有电流、电压及直流回路的端子连接在一起，并将电流、电压回路的接地点拆开，用1000V 摇表测量整个回路对地的绝缘电阻，其绝缘电阻应大于 1.0MΩ。
试验完毕恢复接地线。
30.7.2.2断开CT回路端子排联片，用通灯对电流回路继电器侧进行导通试验。
30.7.3交流量调试30.7.3.1确认保护定值整定正确无误，各间隔CT变比与实际相符。
30.7.3.2断开CT端子排连片，分别向保护装置各间隔电流回路通入二次额定电流，装置显示相应间隔电流和差流应正确。
30.7.3.3在第一单元加三相电流，幅值为In，相角依次为0，240，120度，查看该间隔单元菜单显示的交流量并记录。
30.7.3.4在以下各单元的交流测试中，除在本单元加三相电流外，A相电流与第一单元A相串接，以校验各单元的相角。
30.7.3.5在PT端子加三相电压，幅值为Un，相角依次为0、240、120度，校验查看菜单显示的交流量并记录。
30.7.4开出量调试30.7.4.1将母联刀闸强制合，奇数单元强制合I母，II母自适应；偶数单元强制合II母，I母自适应，检验刀闸位置显示。
在任一单元加电流（2In）,使所在母线动作。
检测跳闸接点并记录。
30.7.4.2改变强制刀闸的位置，母联的刀闸强制合，奇数单元强制合II母，I 母自适应；偶数单元强制合I母，II母自适应，校验刀闸位置显示。
任一单元加电流（2In），使所在母线动作。
检测跳闸接点并记录。
30.7.4.3向任一间隔（除母联）任一相加入大于TA断线定值小于差动保护整定值电流，延时9秒发TA断线告警信号，同时闭锁母差保护，检测TA断线信号灯及相应接点并记录。
30.7.4.4任一段非空母线相应电压回路失压，延时9秒发TV断线告警信号，相应段母线差动保护开放灯亮，检测TV断线信号灯及相应接点并记录。
30.7.4.5投入母线互联压板，检测互联信号灯及相应接点并记录。
30.7.4.6同时短接母联开关常开与常闭接点，检测开入异常信号灯及相应接点并记录。
30.7.4.7短接任一刀闸辅助接点或失灵启动接点，检测开入变位信号灯及相应接点并记录。
30.7.4.8将保护控制字中出口接点设为退出状态，检测出口退出信号灯及相应接点并记录。
30.7.5开入量调试30.7.5.1将所有的刀闸强制合均改为自适应状态，依次短接屏后的刀闸开入端子和失灵开入端子，在主界面检测刀闸是否正确，在间隔单元菜单中检测失灵接点是否正确。
30.7.5.2将保护投退切换把手切至“差动退，失灵投”位置，查看主界面显示是否正确。
将保护投退切换把手切至“差动投，失灵退”位置，查看主界面显示是否正确。
将保护投退切换把手切至“差动投，失灵投”位置，查看主界面显示是否正确。
30.7.5.3按保护屏信号复归按钮，检验信号复归是否正常。
30.7.5.4投充电保护压板，过流保护压板，查看主界面显示是否正确。
30.7.5.5投分列运行压板，查看主界面显示的母联开关是否断开。
30.7.6保护功能调试30.7.6.1模拟母线区外故障（不加电压，使“差动开放”灯亮）30.7.6.1.1任选同一条母线上的两条变比相同支路，在这两条支路（除母联）中同时加入A相（或B、C相）电流，电流的大小相等，方向相反。
差动保护不应动作，面板显示大差电流、小差电流应等于零。
30.7.6.2模拟母线区内故障（不加电压，使“差动开放”灯亮）30.7.6.2.1验证差动门坎定值30.7.6.2.1.1任选母线上的一条支路，在该支路中任一相加入电流，电流值大于差动门槛定值。
30.7.6.2.1.2母差保护应瞬时动作，切除母联及该支路所在母线上的所有支路，母线差动动作信号灯应亮。
30.7.6.2.2验证大差比率系数高值30.7.6.2.2.1短接母联开关常开接点，断开母联开关常闭接点。
（母联开关合闸）30.7.6.2.2.2任选I母线上两条变比相同支路，在A（B或C）相加入方向相反电流。
30.7.6.2.2.3再任选II母线上一条变比相同支路，在A（B或C）相加入电流，调节电流大小，使II母线差动动作。
30.7.6.2.2.4记录所加电流，验证大差比率系数。
30.7.6.2.3验证大差比率系数低值30.7.6.2.3.1短接母联开关常闭接点，断开母联开关常开接点。
（母联开关分闸）30.7.6.2.3.2任选I母线上两条变比相同支路，在A（B或C）相加入方向相反电流。
30.7.6.2.3.3再任选II母线上一条变比相同支路，在A（B或C）相加入电流，调节电流大小，使II母线差动动作。
30.7.6.2.3.4记录所加电流，验证大差比率系数。
30.7.6.2.4验证小差比率系数30.7.6.2.4.1任选同一母线上两条变比相同支路，在A（B或C）相加入方向相反，大小不同的电流。
30.7.6.2.4.2固定其中一支路电流，调节另一支路电流大小，使母线差动动作。
30.7.6.2.4.3记录所加电流，验证小差比率系数。
30.7.6.3模拟双母线倒闸操作过程中母线区内故障（不加电压使“差动开放”灯亮）30.7.6.3.1任选某一母线上的一支路，短接该支路的I母和II母刀闸辅助接点。
（互联灯亮）30.7.6.3.2在这条支路中加载A（B或C）相电流，电流值大于差动门槛定值。
30.7.6.3.3母线差动保护应瞬时动作，切除母联及母线上的所有支路。
30.7.6.3.4 I、II母差动动作信号灯亮。
30.7.6.4失灵保护出口逻辑试验（不加电压使“差动开放”灯亮）30.7.6.4.1任选母线上的一支路，对应将该支路的“失灵启动”压板投入。
30.7.6.4.2在保护屏端子排处将该支路的“失灵启动”输入端子与“开入回路公共端”端子短接。
30.7.6.4.3经短延时t1，保护切除母联开关；经长延时t2，保护将切除该支路所在母线上的所有支路。
30.7.6.4.4相应母线失灵动作信号灯亮。
30.7.6.5母联失灵保护试验（不加电压使“差动开放”灯亮）30.7.6.5.1任选I母线上的一条支路。
30.7.6.5.2在该支路和母联（变比整定一致）上同时加载A（B或C）相电流，电流大小相等，方向相同。
30.7.6.5.3该应大于母联失灵保护的过流定值（同时大于差动门槛定值），且母联电流持续加载。
30.7.6.5.4母线差动保护应瞬时动作首先切除母联和II母上的所有支路，装置经“母联失灵延时”将I母上的其余支路切除。
30.7.6.5.5 I、II母差动作信号灯亮。
30.7.6.6母线充电保护试验（不加电压）30.7.6.6.1将母线充电保护压板投入。
