第一章电力电子器件培训课件

第一章电力电子器件培训课件
1μs后分4路送至桥臂的驱动器。死区抑
制时间的长短取决于IGBT开通和关闭速 度及驱动自身的延时。
19
驱动电路如图
图9-10 驱动电路
20
驱动电路如图9-10所示,它由隔离的辅 助电源和驱动器EXB840构成,完成对4 个 IGBT管的控制。驱动器同时带有过 饱和保护的功能。
驱动电路与GE之间的导线连接必须用双 绞线,而且要尽ቤተ መጻሕፍቲ ባይዱ的短,以克服驱动过 程的干扰。
14
2、在线式不间断电源
图9-8在线式不间断电源框图
15
在线式不间断电源工作原理
当市电正常情况下,输入市电经滤波器输入到 有源功率因数校正整流电路 PFC,使输入功率 因数接近l。由PFC电路输出稳定的直流电压与 电池升压电路输出电压经二极管VDl、VD2在 直流母线上并联。电池升压电路的输出电压略 低于PFC整流器输出电压,所以在市电正常情 况下,由PFC整流后的市电向逆变器提供能量。
第一章电力电子器件
28V/100A开关电源的原理框图
图9-1 开关电源原理图
2
稳压调压的原理
当开关电源由于负载电流减小或交 流输入电压的升高而引起输出直流电压 升高时,由脉宽调制PWM环节控制,使 逆变器中功率开关器件的导通时间缩短, 逆变器输出脉宽变窄,从而使输出电压 下降;反之,使逆变器输出脉宽展宽, 由此实现输出直流电压的稳定与调节。
输出端8、9、11、10脚有两种连接:一种是 8、11脚接电源,9、10脚接负载发射极输出; 另一种是9、10脚接地,8、11脚经电阻接电 源,由集电极8、11脚输出
11
三、 IGBT管的驱动与控制
(3)死区时间控制 死区时间由死区控制 比较器来实现。CW494的死区时间由4 脚外接电阻设定,设定死区时间约为振 荡周期的5%。

电力电子技术学习培训教程

电力电子技术学习培训教程

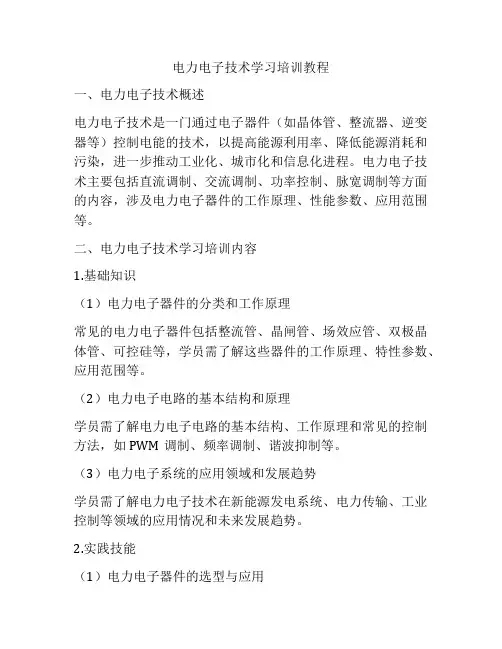

电力电子技术学习培训教程一、电力电子技术概述电力电子技术是一门通过电子器件(如晶体管、整流器、逆变器等)控制电能的技术,以提高能源利用率、降低能源消耗和污染,进一步推动工业化、城市化和信息化进程。

电力电子技术主要包括直流调制、交流调制、功率控制、脉宽调制等方面的内容,涉及电力电子器件的工作原理、性能参数、应用范围等。

二、电力电子技术学习培训内容1.基础知识(1)电力电子器件的分类和工作原理常见的电力电子器件包括整流管、晶闸管、场效应管、双极晶体管、可控硅等,学员需了解这些器件的工作原理、特性参数、应用范围等。

(2)电力电子电路的基本结构和原理学员需了解电力电子电路的基本结构、工作原理和常见的控制方法,如PWM调制、频率调制、谐波抑制等。

(3)电力电子系统的应用领域和发展趋势学员需了解电力电子技术在新能源发电系统、电力传输、工业控制等领域的应用情况和未来发展趋势。

2.实践技能(1)电力电子器件的选型与应用学员需要学习如何根据具体的应用需求选择合适的电力电子器件,并掌握相关的电路设计和调试技能。

(2)电力电子系统的设计与控制学员需要学习如何设计和控制电力电子系统,包括功率电子变换器、逆变器、整流器等。

(3)电力电子系统的故障诊断与维护学员需要学习如何进行电力电子系统的故障诊断和维护,掌握相关的故障排除方法和维护技能。

3.案例分析通过实际的电力电子系统案例分析,学员能够更深入地了解电力电子技术的应用和发展,并从中获取设计和应用技巧。

4.实验训练学员需要进行一定数量的实验训练,通过实际操作来掌握电力电子技术的相关知识和技能。

三、电力电子技术学习培训的要求和方法1.学员要求学员需要具有一定的电子技术和电路基础知识,具备一定的电子器件和电路设计能力,对电力电子技术感兴趣并有一定的实践动手能力。

2.培训方法(1)理论讲授通过讲师的系统讲解、理论课件、实例分析等方式向学员传授电力电子技术的基础知识和相关理论。

(2)实践操作通过实验室实践、实际案例分析、项目设计等方式,让学员进行一定数量的实际操作和应用训练。

电子元器件基础知识培训(资料)文档

电子元器件基础知识培训(资料)文档

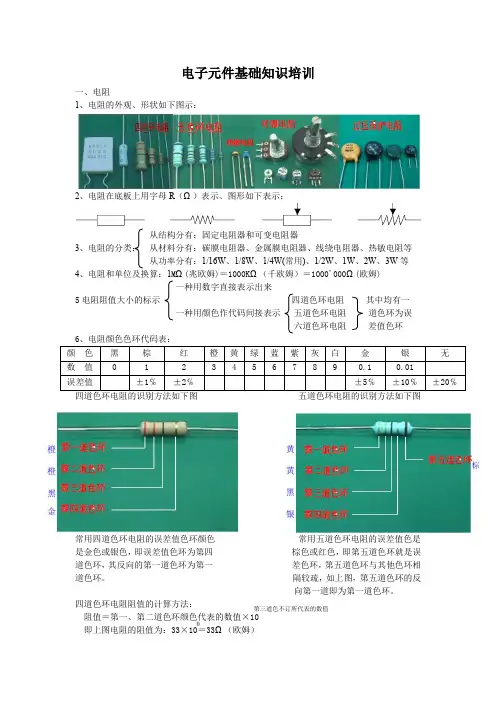

电子元件基础知识培训一、电阻1、电阻的外观、形状如下图示:2、电阻在底板上用字母R (Ω)表示、图形如下表示:从结构分有:固定电阻器和可变电阻器3、电阻的分类: 从材料分有:碳膜电阻器、金属膜电阻器、线绕电阻器、热敏电阻等 从功率分有:1/16W 、1/8W 、1/4W(常用)、1/2W 、1W 、2W 、3W 等4、电阻和单位及换算:1M Ω(兆欧姆)=1000K Ω(千欧姆)=1000'000Ω(欧姆) 一种用数字直接表示出来5电阻阻值大小的标示 四道色环电阻 其中均有一 一种用颜色作代码间接表示 五道色环电阻 道色环为误 六道色环电阻 差值色环 四道色环电阻的识别方法如下图 五道色环电阻的识别方法如下图常用四道色环电阻的误差值色环颜色 常用五道色环电阻的误差值色是 是金色或银色,即误差值色环为第四 棕色或红色,即第五道色环就是误 道色环,其反向的第一道色环为第一 差色环,第五道色环与其他色环相 道色环。

隔较疏,如上图,第五道色环的反向第一道即为第一道色环。

四道色环电阻阻值的计算方法: 阻值=第一、第二道色环颜色代表的数值×10即上图电阻的阻值为:33×10=33Ω(欧姆)第三道色不订所代表的数值 0五道色环电阻阻值的计算方法: 阻值=第一、二、三道色环颜色所代表的数值×10即上图电阻阻值为:440×10=4.4Ω(欧姆) 7、电阻的方向性:在底板上插件时不用分方向。

二:电容1、 电容的外观、形状如下图示:2、 电容在底板上用字母C 表示,图形如下表示:从结构上分有:固定电容和可调电容3电容的分类 有极性电容:电解电容、钽电容 从构造上分有:无极性电容:云母电容、纸质电容、瓷片电容 4、 电容的标称有容量和耐压之分电容容量的单位及换算:1F ”(法拉)=10 u F(微法)=10 pF (皮法) 5、 电容容量标示如下图:100uF ∕25V 47uF ∕25V 0.01 uF 0.01uF ∕1KV 0.022uF ∕50V上图的瓷片电容标示是用103来表示的,其算法如下:10×10=0.01 uF =10000 pF 另电容的耐压表示此电容只能在其标称的电压范围内使用,如超过使用电压范围则会损坏炸裂或失效。

电子行业电子元件培训

电子行业电子元件培训

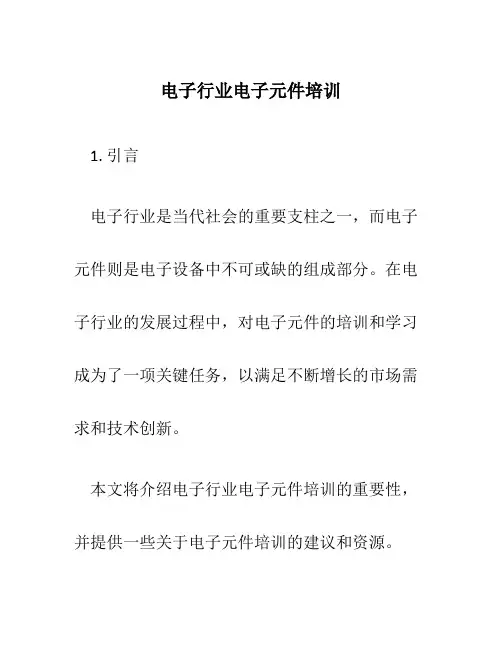

电子行业电子元件培训1. 引言电子行业是当代社会的重要支柱之一,而电子元件则是电子设备中不可或缺的组成部分。

在电子行业的发展过程中,对电子元件的培训和学习成为了一项关键任务,以满足不断增长的市场需求和技术创新。

本文将介绍电子行业电子元件培训的重要性,并提供一些关于电子元件培训的建议和资源。

2. 电子元件的重要性电子元件是指用来连接、控制或改变电子信号的器件。

它们可以分为被动元件和主动元件两大类。

2.1 被动元件被动元件是指在电路中不对信号源提供任何能量放大或变化的元件。

常见的被动元件有电阻、电容和电感。

•电阻:电阻用来控制电流的流动。

通过选择不同的电阻值,可以改变电路中的电流大小。

•电容:电容用来储存电荷,并在电路中作为能量交换的元件。

不同的电容值会对信号的频率产生不同的影响。

•电感:电感可以储存电流,并在电路中产生磁场。

它可以用来过滤高频信号或构建振荡电路。

2.2 主动元件主动元件是指具有放大信号或控制电压/电流能力的元件。

常见的主动元件有晶体管、二极管和集成电路等。

•晶体管:晶体管是一种放大和开关电子信号的器件。

它的作用类似于开关,可以控制电流的通断。

•二极管:二极管允许电流在一个方向上流动,而在另一个方向上阻止电流流动。

它可以用来制作整流器、开关等电路。

•集成电路:集成电路是一种将数百到数十亿个电子元件集成到一个小芯片上的器件。

它是电子行业中的核心技术之一。

3. 电子元件培训建议要成为一名合格的电子工程师或技术人员,了解和掌握电子元件的特性和应用是至关重要的。

以下是一些建议,可帮助你进行电子元件培训:3.1 学习基础理论知识在学习电子元件之前,你需要掌握一些基础理论知识,例如电子学、电路理论和电子原理等。

这些知识将为你理解电子元件的特性和应用提供必要的基础。

3.2 实践电路设计和构建理论知识只有通过实践才能真正加深理解和掌握。

通过设计和构建电子电路,你可以将理论知识应用到实际问题中,并了解不同电子元件之间的相互作用。

《电子元件培训资料》ppt课件

《电子元件培训资料》ppt课件

J=6.3 K=8.0 Z=9.0
• 例如: 2A代表 1.0*100=100V 1J代表 6.3*10=63V 2J=6.3*100=630V

2G代表 4.0*100=400V 1K代表 8.0*10=80V 反正记住这个规律前面
数值只能是1和2 2 的话耐压一定是百以外了。
• .容量也是3位数值表示。默许单位是PF。精度字母表示。
倍乘,第五位是精度标识。
• 3色环没有精度这环,默以为精度±20%。 • 4色环电阻普通是±5% 和±10% 金环和银环 • 5环电阻 普通是精细电阻, ±1%
色环表示法
贴片电阻标识方法
• 贴片电阻常用“数字法〞的方式,即直接在元件上打上数字。 • 常规精度有1% 5% • 精度1%的电阻普通用4位数字标志在电阻外表。 • 4位的话前3位是数值,第4位是倍乘 如1001=100X =1000Ω • 3654=365X10000=3650000=3.65M 7504=7.5M 1002=10K • 1104=110X10000=1100000=1.1M • 精度5%的电阻常用3位数字标识 • 3位的话前2位是数值,第3位是倍乘 如101=10X =100Ω • 102=10X100=1K 512=5.1K 103=10K • 115=11*100000=1100000=1.1M • 应熟习掌握贴片电阻标识的计算法。
椭圆形晶振。 • 按封装方式,可分为玻璃真空密封型晶振、
继电器
IC座
拨码开关
PCB接线端子
• 直接表示法:有的电容的外表上直接标志了其特性参数,如在电解电 容上经常按如下的方法进展标志:4.7U/16V,标示此电容的标称容量 为4.7UF,耐压16V。
• 电容符号为:C 如BOM表上 C1 C2 C3

电子元件基础知识培训讲义

电子元件基础知识培训讲义
63
442
87
787
16
143
40
255
64
453
88
806
17
147
41
261
65
464
89
825
18
150
42
267
66
475
90
845
19
154
43
274
67
487
91
866
20
158
44
280
68
499
92
887
21
162
45
287
69
511
93
909
22
165
46
294
70
523
94
931
范例 :D D M 1)红 紫 棕 270 270±20% 2)橙 橙 红 33 00 3300±20% 3)绿 蓝 橙 5 6 000 56K±20%
数字环
数字环
0的个数
四色环:DDM± T(数字-数字-0的个数±误差)
.当阻值小于10 时用R代替小数点表示,如:6R8表示6.8 ;5R6表示5.6 ;R62表示0.62 。
(最新!!!)数字字母组合代码贴片电阻! (图暂缺!)
高精密电阻,黑色片式封装,底面及两边为白色,在上表面标出代码; 代码由两位数字一位字母组成:DD M 前两位数字是代表有效数值的代码,后一位字母是有效数值后应乘的数; 基本单位是 欧姆( ) 范例: 88A 查代码表:88 806 ,A 100 ,=806
PTH:穿孔元件(引脚能穿过PCB板的元件)
SMD:表面贴装元件

1电力电子器件概述

1电力电子器件概述

U
图1-4 电力二极管的伏安特性
2) 动态特性
半导体电力二极管的开关特性
开关过程,由导通状态转为阻
断状态并不是立即完成,它要 经历一个短时的过渡过程;
此过程的长短、过渡过程的波
状态: 导通、阻断
形对不同性能的二极管有很大 差异;
理解开关过程对今后选用电力
过程:
开通、关断
电子器件,理解电力电子电路 的运行是很有帮助的,因此应 对二极管的开关特性有较清晰 的了解。
(2)最大允许全周期均方根正向电流的定义:
当二极管流过半波正弦电流的 平均值为IFR时,与其发热等效 的全周期均方根正向电流IFrms称 为最大允许全周期均方根正向 电流。 当正弦半波电流的峰值为Im时,它可用下式计算:
I Frms
1 T /2 2 2 I sin ( t )dt 0 m T
3)肖特基二极管
以金属和半导体接触形成的势垒为基础的二极 管称为肖特基势垒二极管
肖特基二极管的弱点 反向耐压提高时正向压降会提高,多用于200V以下。 反向稳态损耗不能忽略,必须严格地限制其工作温度。 肖特基二极管的优点 反向恢复时间很短(10~40ns)。 正向恢复过程中也不会有明显的电压过冲。 反向耐压较低时其正向压降明显低于快恢复二极管。 效率高,其开关损耗和正向导通损耗都比快速二极管还小。
主电路(Main Power Circui
——电气设备或电力系统中,直接承担电能的变换或控制 任务的电路。
2. 分类:
电真空器件 半导体器件 (汞弧整流器、闸流管) (采用的主要材料硅)
3. 同处理信息的电子器件相比的一般特征
(1)能处理电功率的能力,一般远大于处理信息的电 子器件。
(2) 电力电子器件一般都工作在开关状态。(开关器 件的条件)

电子行业电力电子器件培训

电子行业电力电子器件培训

电子行业电力电子器件培训概述电力电子器件是电子行业中的重要组成部分,广泛应用于电力转换、能量调节等领域。

为了提高电子行业从业人员的技术水平和专业能力,进行电力电子器件培训显得尤为重要。

本文将介绍电力电子器件培训的内容和方法,以及培训的重要性。

培训内容电力电子器件培训的内容涵盖了电力电子器件的基本原理、工作状态和应用场景等方面。

主要包括以下几个方面的内容:1. 电力电子器件的基本原理电力电子器件的基本原理是了解电力电子器件工作的基础,包括电力电子器件的结构、电气特性和工作原理等方面。

培训内容应包括各种电力电子器件的基本工作原理,例如整流器、变频器、逆变器等。

2. 电力电子器件的工作状态电力电子器件在不同工作状态下的特性和应用场景是进行培训的另一个重点。

培训内容应包括电力电子器件在正常工作状态、过载状态和短路状态下的特性和表现,以及应用场景和注意事项等。

3. 电力电子器件的应用场景电力电子器件在电力转换、能量调节等领域有着广泛的应用。

培训内容应包括电力电子器件在不同应用场景下的具体应用,例如电力变换器、驱动电机等。

4. 电力电子器件的选型和设计电力电子器件的选型和设计是电力电子工程师需要掌握的关键技能。

培训内容应包括电力电子器件的选型原则、选型方法以及设计要点等方面的知识。

培训方法电力电子器件培训可以采用多种方法,以达到最佳的培训效果。

以下是几种常用的培训方法:1. 理论课程理论课程是电力电子器件培训的基础,通过讲授电力电子器件的基本原理和工作状态等理论知识,使学员能够全面了解电力电子器件的工作原理和特性。

2. 实验操作通过实验操作,让学员亲自动手搭建电力电子器件的电路,观察和分析电力电子器件在不同工作状态下的特性和表现。

实验操作能够加深学员对电力电子器件的理解,并提升其实际操作能力。

3. 案例分析通过分析实际应用案例,帮助学员理解电力电子器件在不同应用场景下的具体应用和设计要点。

案例分析可以将理论知识与实际应用相结合,帮助学员更好地掌握电力电子器件的选型和设计技巧。

《电子元件培训》PPT课件

《电子元件培训》PPT课件
电子元件培训
7﹒色環電容<臥式>電容﹕ 材料一般為聚脂類﹐體積較小﹐數值與電阻讀法相似﹐但後面單們為PF.例如﹕ <1> 棕紅黃銀 容量為0.12UF 誤差為﹕±10% <2> 棕紅金 容量為0.12UF 色環電容與色環電阻的區別﹕色環電容本體底色一般為淡黃色或 紅色﹔中間部分又兩端略高﹐而色環電阻一般兩端隆起﹐中間部分略低. 8﹒電容常用字母代表誤差﹕B: ±0.1﹪,C: ±0.25﹪,D: ±0.5﹪,F: ±1﹪,G: ±2﹪,J: ±5﹪, K: ±10﹪,M: ±20﹪,N: ±30﹪,Z:+80﹪-20﹪.
电子元件培训
C﹒恒溫烙鐵又可分為恒溫烙鐵和溫控烙鐵<溫控烙鐵可以調節溫度>溫控烙鐵主要用於IC或多腳密集元件的焊接﹐恒溫烙鐵則主要用於CHIP元件的焊接. <2> 按烙鐵頭分為﹕尖嘴烙鐵﹑斜口烙鐵﹑刀口烙鐵. A﹒尖嘴烙鐵﹕用於普通焊接. B﹒斜口烙鐵﹕主要用於CHIP元件焊接. C﹒刀口烙鐵﹕用於IC或者多腳密集元件的焊接.
电子元件培训
五﹑電感﹕ 1﹒用字母L表示﹐在電路中的符號為﹕ 2﹒電感的單位﹕最基本的單位為亨利<H>﹐常用的有毫亨<MH>﹐微亨<UH> 3﹒換算公式為﹕1H=101MH=106UH 4﹒電感數值的認法與電阻類似﹐但後面的單位為UH.
电子元件培训
电子元件培训
焊接工程 一﹑焊接工程的種類﹕焊接分為自動焊接和人工焊接兩種﹕ 1﹒自動焊接DIP﹐又稱為波峰焊﹔ 2﹒人工焊接分為人工手動焊接和浸焊﹔ 3﹒人工手動焊接是一門集技巧﹐技術於一體的學問﹐是電器製造工藝中一個極其重要的 環節.它必須由判斷力強技術全面的人員擔任.
223J

第1章电力电子器件

第1章电力电子器件
ton=td+tr

电源电压反向后,从正向电流降为零起到能重新
施加正向电压为止定义为器件的电路换向关断时
间toff。反向阻断恢复时间trr与正向阻断恢复时间 tgr之和。
toff=trr+tgr
1.2.4 晶闸管的主要参数

1、额定电压UTn
(1)正向重复峰值电压UDRM 在控制极断路和正向阻断条件下,可重复加在晶闸管两端 的 正 向峰值 电 压 。 规 定 此电压 为 正向不 重 复峰值 电 压 UDSM的80%。 在控制极断路时,以重复加在晶闸管两端的反向峰值电压。 此电压取反向不重复峰值电压URSM的80%。
GTO处于临界饱和状态。这为门极负脉冲关断阳
极电流提供有利条件。
(2)关断过程

当GTO已处于导通状态时,对门极加负的关断脉冲,形 成-IG ,相当于将IC1 的电流抽出,使晶体管N1P2N2 的基 极电流减小,使IC2 和IK 随之减小,IC2 减小又使IA 和IC1 减 小,这是一个正反馈过程。当IC2和IC1的减小使α1+α2<1时, 等效晶体管N1P2N2 和P1N1P2 退出饱和,GTO不满足维持 导通条件,阳极电流下降到零而关断。

1.1 功率二极管
1.1.1 功率二极管的结构和工作原理 1、功率二极管的结构
2、功率二极管的工作原理

由于PN结具有单向导电性,所以二极管是一个正方向单 向导电、反方向阻断的电力电子器件。
1.1.2 功率二极管的伏安特性
ID
U R0 U RSMU RRM
0
I RR I RS
UD
I dD
1.1.3 功率二极管的主要参数
倍的安全裕量。
3、维持电流IH

电力电子课后答案(1)

电力电子课后答案(1)

2.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答:晶闸管的导通条件是:晶闸管阳极和阳极间施加正向电压,并在门极和阳极间施加正向触发电压和电流(或脉冲)。

导通后流过晶闸管的电流由负载阻抗决定,负载上电压由输入阳极电压U A决定。

2.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答:晶闸管的关断条件是:要使晶闸管由正向导通状态转变为阻断状态,可采用阳极电压反向使阳极电流I A减小,I A下降到维持电流I H以下时,晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断,其两端电压大小由电源电压U A决定。

2.3温度升高时,晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化?答:温度升高时,晶闸管的触发电流随温度升高而减小,正反向漏电流随温度升高而增大,维持电流I H会减小,正向转折电压和反向击穿电压随温度升高而减小。

2.15 什么叫GTR的一次击穿?什么叫GTR的二次击穿?答:处于工作状态的GTR,当其集电极反偏电压U CE渐增大电压定额BU CEO时,集电极电流I C急剧增大(雪崩击穿),但此时集电极的电压基本保持不变,这叫一次击穿。

发生一次击穿时,如果继续增大U CE,又不限制I C,I C上升到临界值时,U CE突然下降,而I C继续增大(负载效应),这个现象称为二次击穿。

2.16怎样确定GTR的安全工作区SOA?答:安全工作区是指在输出特性曲线图上GTR能够安全运行的电流、电压的极限范围。

按基极偏量分类可分为:正偏安全工作区FBSOA和反偏安全工作区RBSOA。

正偏工作区又叫开通工作区,它是基极正向偏量条件下由GTR的最大允许集电极功耗P CM以及二次击穿功率P SB,I CM,BU CEO四条限制线所围成的区域。

反偏安全工作区又称为GTR的关断安全工作区,它表示在反向偏置状态下GTR关断过程中电压U CE,电流I C限制界线所围成的区域。

电子元器件基础知识培训

电子元器件基础知识培训
03
了解电子元器件的基本结构
01
学会使用电子元器件进行电路设计和调试
04
熟悉应用场合
B
D
A
C
电子元器件在电路中的作用
电子元器件在不同应用场景中的安装和调试方法
电子元器件在不同应用场景中的性能要求
电子元器件在不同应用场景中的维护和保养方法
学会选型和计算
熟悉各种电子元器件的种类和特点
01
掌握电子元器件的参数和性能指标
04
阻抗:电子元器件的阻抗特性
05
电容:电子元器件的电容特性
06
电感:电子元器件的电感特性
07
温度:电子元器件正常工作的温度范围
08
湿度:电子元器件正常工作的湿度范围
09
寿命:电子元器件的预期使用寿命
10
3
主要内容
电阻器
电阻器的作用:限制电流,稳定电压
01
电阻器的参数:阻值、功率、精度、温度系数
03
电阻器的分类:固定电阻器、可变电阻器、特殊电阻器
02
电阻器的应用:电子电路、电力电子、通信设备、汽车电子等
04
电容器
电容器的定义:储存电荷的电子元件
电容器的分类:陶瓷电容器、电解电容器、薄膜电容器等
电容器的作用:滤波、耦合、旁路、储能等
电容器的参数:容量、耐压、温度系数、ESR等
电容器的应用:电源、信号处理、通信、汽车电子等
电阻器的封装:根据电路空间需求选择合适的封装
05
电阻器的温度系数:根据电路温度要求选择合适的温度系数
06
电容器应用问题
电容器在电路中的作用:滤波、耦合、旁路、去耦等
电容器的选择:根据电路需求选择合适的电容器类型和容量
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

三、可控硅
IGBT的工作原理
若在IGBT的栅极和发射极之间加上驱动正电 压,则MOSFET导通,这样PNP晶体管的集电极 与基极之间成低阻状态而使得晶体管导通;若 IGBT的栅极和发射极之间电压为0V,则MOSFET 截止,切断PNP晶体管基极电流的供给,使得晶 体管截止。
三、可控硅
IGBT的工作原理
IGBT就是一个开关,非通即断,如何控制他 的通还是断,就是靠的是栅源极的电压,当栅 源极加+12V(大于6V,一般取12V到15V)时 IGBT导通,栅源极不加电压或者是加负压时, IGBT关断,加负压就是为了可靠关断。
三、可控硅
IGBT的注意事项
IGBT的安全可靠与否主要由以下因素决定: --IGBT栅极与发射极之间的电压; --IGBT集电极与发射极之间的电压; --流过IGBT集电极-发射极的电流; --IGBT的结温。
一、二极管
半导体的基本知识
2、N型半导体 在本征半导体中掺入少量的五价元素杂质就形成N型半导体。 N型半导体的多数载流子是电子,少数载流子是空穴。
一、二极管
半导体的基本知识
在P型半导体和N型半导体结合后,在它们的交界处就出 现了电子和空穴的浓度差,电子和空穴带有相反的电荷,它 们在扩散过程中要产生复合(中和),结果使P区和N区中原 来的电中性被破坏。 P区失去空穴留下带负电的离子,N区失 去电子留下带正电的离子, 这些离子因物质结构的关系,它 们不能移动,因此称为空间电荷,它们集中在P区和N区的交 界面附近,形成了一个很薄的空间电荷区,这就是所谓的PN 结。

踏实,奋斗,坚持,专业,努力成就 未来。2 0.11.25 20.11.2 5Wednesday, November 25, 2020

弄虚作假要不得,踏实肯干第一名。0 8:55:10 08:55:1 008:55 11/25/2 020 8:55:10 AM

安全象只弓,不拉它就松,要想保安 全,常 把弓弦 绷。20. 11.2508 :55:100 8:55Nov-2025-Nov-20
二、三极管
半导体三极管
按照频率分,有高频管、低频管; 按照功率分,有小、 中、大功率管;按照半导体材料分,有硅管、锗管;根据结 构不同, 又可分成NPN型和PNP型等等。但从它们的外形来 看,BJT都有三个电极。
二、三极管
半导体三极管
BJT内部载流子的传输过程 BJT工作于放大状态的基本条件:发射结正偏、集电结反偏。
如果IGBT栅极与发射极之间的电压,即驱动电压过低,则IGBT不 能稳定正常地工作,如果过高超过栅极-发射极之间的耐压则IGBT可能 永久性损坏;同样,如果加在IGBT集电极与发射极允许的电压超过集电 极-发射极之间的耐压,流过IGBT集电极-发射极的电流超过集电极-发射 极允许的最大电流,IGBT的结温超过其结温的允许值,IGBT都可能会永 久性损坏。

抓住每一次机会不能轻易流失,这样 我们才 能真正 强大。2 0.11.25 2020年 11月25 日星期 三8时5 5分10 秒20.11. 25
谢谢大家!
一、二极管
半导体的基本知识
PN结在外加电压的作用下,平衡将被打破,并显示出其单向导电的特性。
一、二极管
半导体的基本知识
1、外加正向电压 当PN结外加正向电压时,外电场与内电场的方向相反,内电 场变弱,结果使空间电荷区(PN结)变窄。同时空间电荷区 中载流子的浓度增加,电阻变小。
一、二极管
半导体的基本知识
二、三极管
半导体三极管
3、共基极电路
有电压放大作用,电流跟随作用,输 入电阻很小,输出电阻适中,输出电压 与输入电压同相位。高频特性较好,常 用于高频或宽频带电路。
二、三极管
半导体三极管
三、可控硅
可控硅元件的结构
可控硅,是可控硅整流元件的简称,是一种 具有三个PN结的四层结构的大功率半导体器件, 亦称为晶闸管。不管可控硅的外形如何,它们 的管芯都是由P型硅和N型硅组成的四层 P1N1P2N2结构.见图1.它有三个PN结(J1、J2、 J3),从J1结构的P1层引出阳极A,从N2层引出 阴级K,从P2层引出控制极G,所以它是一种四 层三端的半导体器件.
工业上应用最多的是硅、锗、碳化硅、砷化镓等。用于 制作各种晶体管、整流器、集成电路、太阳能电池等方面。
一、二极管
半导体的基本知识
1、本征半导体 没有杂质和缺陷的半导体单晶,叫做本征半导体。
2、本征激发 当温度升高时,电子吸收能量摆脱共价键而形成一对电子和 空穴的过程,称为本征激发。
一、二极管
半导体的基本知识
杂质半导体 在本征半导体中掺入微量的杂质, 就会使半导体的导电性 能发生显著的变化。因掺入杂质不同,杂质半导体可分为空 穴(P)型半导体和电子(N)型半导体两大类。
一、二极管
半导体的基本知识
1、P型半导体 在本征半导体中掺入少量的三价元素杂质就形成P型半导体, P型半导体的多数载流子是空穴,少数载流子是电子。
二、三极管
半导体三极管
电子在基区中的扩散与复合
由发射区来的电子注入基区后, 就在基区靠近发射结的边界积累起来, 右基区中形成 了一定的浓度梯度,靠近发射结附近浓度最高,离发射结越远浓度越小。因此, 电子就要 向集电结的方向扩散,在扩散过程中又会与基区中的空穴复合,同时接在基区的电源VEE的 正端则不断从基区拉走电子, 好像不断供给基区空穴。电子复合的数目与电源从基区拉走 的电子数目相等, 使基区的空穴浓度基本维持不变。这样就形成了基极电流IB, 所以基极 电流就是电子在基区与空穴复合的电流。也就是说, 注人基区的电子有一部分未到达集电 结, 如复合越多, 则到达集电结的电子越少, 对放大是不利的。 所以为了减小复合,常 把基区做得很薄 (几微米),并使基区掺入杂质的浓度很低,因而电子在扩散过程中实际上 与空穴复合的数量很少, 大部分都能到达集电结。
二、三极管
半导体三极管
集电区收集电子
集电结外加反向电压,其集电结的内电场 非常强,且电场方向从C区指向B区。使集电 区的电子和基区的空穴很难通过集电结,但 对基区扩散到集电结边缘的电子却有很强的 吸引力, 使电子很快地漂移过集电结为集电 区所收集,形成集电极电流IC。 与此同时, 集电区的空穴也会在该电场的作用下,漂移 到基区, 形成很小的反向饱和电流ICB0 。

好的事情马上就会到来,一切都是最 好的安 排。上 午8时55 分10秒 上午8 时55分0 8:55:10 20.11.2 5

每天都是美好的一天,新的一天开启 。20.11. 2520.1 1.2508: 5508:55 :1008:5 5:10Nov-20

务实,奋斗,成就,成功。2020年11 月25日 星期三8 时55分 10秒W ednesday, November 25, 2020

重于泰山,轻于鸿毛。08:55:1008:55:1 008:55 Wednes day, November 25, 2020

不可麻痹大意,要防微杜渐。20.11.25 20.11.2 508:55: 1008:5 5:10November 25, 2020

加强自身建设,增强个人的休养。202 0年11 月25日 上午8时 55分20 .11.252 0.11.25
三、可控硅
可控硅的外观和等效电路
三、可控硅
可控硅元件的触发
四、IGBT
IGBT的结构
IGBT(Insulated Gate Bipolar Transistor),绝缘 栅双极型晶体管,是由BJT(双极型三极管)和 MOS(绝缘栅型场效应管)组成的复合全控型电压 驱动式功率半导体器件, 兼有MOSFET的高输入 阻抗和GTR的低导通压降两方面的优点。
二、三极管
半导体三极管
1、共发射极电路
有电压电流放大作用,输入电阻适中 ,输出电阻适中,输出电压与输入电压 相位相反。高频性能差,适用于低频、 和多级放大电路的中间级。
二、三极管
半导体三极管
2、共集电极电路
有电流放大作用,电压跟随作用,输 入电阻很大,输出电阻很小,输出电压 与输入电压同相位。常用于多级放大电 路的输入级、输出级或缓冲级。
IGBT模块是由IGBT(绝缘栅双极型晶体管芯 片)与FWD(续流二极管芯片)通过特定的电 路桥接封装而成的模块化半导体产品
三、可控硅
IGBT的特点
其输入极为MOSFET,输出极为PNP晶体管, 它融合了这两种器件的优点,既具有MOSFET器 件驱动功率小和开关速度快的优点,又具有双 极型器件饱和压降低而容量大的优点,其频率 特性介于MOSFET与功率晶体管之间,可正常工 作于几十kHz频率范围内。
常用电力电子器件简介
Copyright C 201源自.10目录一、二极管. 二、三极管. 三、可控硅. 四、IGBT. 五、电容器. 六、电感器.
一、二极管
半导体的基本知识
自然界的物质、材料按导电能力大小可分为导体、半导 体和绝缘体三大类。半导体的电阻率在1mΩ·cm~1GΩ·cm范 围。在一般情况下,半导体电导率随温度的升高而升高,这 与金属导体恰好相反。
各种外界因素如光、热、磁、电等作用于半导体而引起 的物理效应和现象,称为半导体材料的半导体性质。
一、二极管
半导体的基本知识
半导体材料可按化学组成来分,再将结构与性能比较特 殊的非晶态与液态半导体单独列为一类。按照这样分类方法 可将半导体材料分为元素半导体、无机化合物半导体、有机 化合物半导体和非晶态与液态半导体。
一、二极管
半导体二极管
一、二极管
半导体二极管
一、二极管
半导体二极管
一、二极管
半导体二极管
一、二极管
半导体二极管
二、三极管
