5G基站天线与射频投资节奏全景解构
5G基站天线研究——5G基站天线由NSA到SA形式的过渡
5G基站天线研究——5G基站天线由NSA到SA形式的过渡2019年6月6日，工信部向中国三家通信公司和广电网络发放5G商用牌照，标志着移动通信网络正式进入level 5。
近年来，无线移动通信的发展突飞猛进，仅仅半个世纪的时间，移动通信便从第一代的移动通信系统（1G）发展到如今即将商用的第五代移动通信系统（5G）1。
但发展至今，仍然有许多无法解决的问题在挑战着科学家们。
天线，是用于收发射频信号的无源器件，其决定了通信质量、信号功率、信号带宽、连接速度等通信指标，是通信系统的核心。
按照在通信网络中的应用，天线可以分为无线通讯终端天线和网络覆盖传输天2。
5G 基站的天线处于主要工作频段之外,在抗干扰能力方面要求很高3。
相较于4G，5G在网络架构、实现方式、运维及服务对象方面均发生了变化4。
第五代移动通信技术迅猛发展,随着国内 5G 通信基站的大量建设，其电磁辐射也成为环境监测和公众关注的焦点5。
随着 5G 的发展及推广,针对 5G 基站天线的研究热度越来越高，因为相较于4G，在5G通信系统中基站天线在功能上有着很大的变化，其中最为关键的功能即为波束扫描6。
目前，5G移动通信已初步实现商用7。
以前的老式的直板机和大哥大都是有外置天线的，就好像是收音机的天线，要是如今的手机安一个这样的天线，应该没什么接受的了。
当一种技术成为过时的代名词，其被淘汰就是意料之中的事，当大家开始把天线做在手机内部的时候，从那时候的塑料机到现在我们看到的一些三段式金属手机，其实原理上都大同小异，把手机拆开，在顶部和底部看到一些很奇怪的纹路，其实这就是内部的天线，为什么要做成这种弯弯曲曲的呢？因为天线必须要有一定的辐射长度才能正常的工作，而在内部空间有限的情况下，也只能做成现在所看到的样子了，这种就是FPC天线，简单来说就是把一小部分FPC(软性印刷电路)用作天线，但是这种已经十分少见了，大部分都换成了激光印刻(LDS天线)，直接把金属打印在塑料基材上，另外还有一种是PCB天线，原理和上面的一样,不同之处就是在电路设计时将天线线路设计成PCB上的铜线而取代天线这种元器件。
世界上最复杂的通信基站——5G全频段+MassiveMIMO
世界上最复杂的通信基站——5G全频段+MassiveMIMO 当你拿着手机观看头条新闻、聊微信、刷抖音的时候，你是否想过，这一切是如何实现的？有的稍微了解过的朋友可能知道通信基站在其中的功劳很大。
今天，咱们就唠一唠世界上最复杂的基站。
基站室外结构首先来了解一下什么是基站。
基站是移动设备接入互联网的接口设备，也是无线电台站的一种形式，是指在一定的无线电覆盖区中，通过移动通信交换中心，与移动终端之间进行信息传递的无线电收发的电台。
基站在通信中的位置简单来说基站就是为我们的手机提供信号的设备，它通过天线进行信息的收发。
基站天线那基站主要包括哪些部分呢？基站的功能主要包括基带处理和射频，其物理结构由基带模块、射频模块、天线模块三部分组成。
基站物理结构它的安装方式比较统一，一般都有室内+室外两部分，由电网及蓄电池供电，所以即使停电了我们的手机也依然能够通话和上网。
4G基站设备安装简图下面简单介绍一下基站的三大模块。
1.基带模块。
简单说就是主机，主要完成基带的调制与解调、无线资源的分配、呼叫处理、功率控制与软件切换等功能。
基带模块什么是基带？基带Baseband，指信源（信息源，也称发射端）发出的没有经过调制（频谱搬移和变换）的原始电信号所固有的频带（频率带宽），称为基本频带，简称基带。
各种形式的电信号2.射频模块。
主要完成空中射频信道和基带数字信道之间的转换，以及射频信道的放大、收发等功能。
射频模块射频原理：电流流过导体时，导体周围会形成磁场。
交流电通过导体时，导体周围会形成交变的电磁场，称为电磁波。
电磁波激发原理电磁波频率高于100kHz时，可以在空气中传播，并经大气层外缘的电离层反射，形成远距离传输能力。
这种具有远距离传输能力的高频电磁波就称为射频。
电离层反射电磁波示意图3.天线模块。
即信号的发射与接收设备，有全向和定向之分，一般有三种配置方式：发全向、收全向；发全向、收定向；发定向、收定向。
发全向即全方位的信号发送，收全向即全方位的信号接收，定向就是只朝一个固定的角度进行发送和接收。
5G渐行渐近_精选标的布局长远
行业·公司|行业研究Industry·Company近期国务院印发了《关于进一步扩大和升级信息消费持续释放内需潜力的指导意见》，其中特别提到了，“加快第五代移动通信（5G）标准研究、技术试验和产业推进，力争2020年启动商用”。
市场预计2019年会是5G试商用元年，2018年起三大运营商会陆续展开5G网络建设，根据市场测算，前期三大运营商总投入不会低于3000亿元，中远期5G将直接拉动超万亿元规模的投资。
从时间接点看看，5G商用的步伐越来越近，概念炒作会提前开启。
5G前期投入主要在基站建设和网络构架上，基站天线和射频器件受益明显，容易被市场炒作。
基站天线建议重点关注通宇通讯，射频器件主要留意滤波器，相关标的有信维通信和麦捷科技。
5G商用进入倒计时根据国家规划的时间，5G将于2017年进行场外测试，并且在年底完成标准初稿，2018年第一版标准落地，开始规模试验，2019年进入试商用阶段，2020年正式商用。
国内三大运营商正按政策规划推进5G计划，最终商用时点只会比2020年早。
我国2012年开始进入4G时代，2015年4G建设进入高峰期，目前还处于享受4G红利阶段，此时提出发展5G技术并不算早。
首先从技术的角度看，移动互联网技术10年就会有一个更新周期，从更新到成熟运用是20年一个周期。
2010年是国外4G建设元年，对应10年周期是2020年；其次我国已经拥有全世界最大的移动互联网网络，但过去我国移动互联网技术一直处于追赶状态，由2G时候的跟随，3G的突破,4G的追赶。
5G将让中国同步走在世界移动技术前列，甚至有可能超越。
5G技术是我国科技战略的重心，目前美国已经完成了5G规范标准，2017年开始进行商用部署，从正式商用节点看，中国与欧美基本上可以并驾齐驱。
另外5G是实现万物互联的基础，也是新产业竞争的核心。
物联网、人工智能、大数据、虚拟现实等产业要有突破，需要更快更稳定的移动信息技术。
5G基站射频行业现状与发展趋势

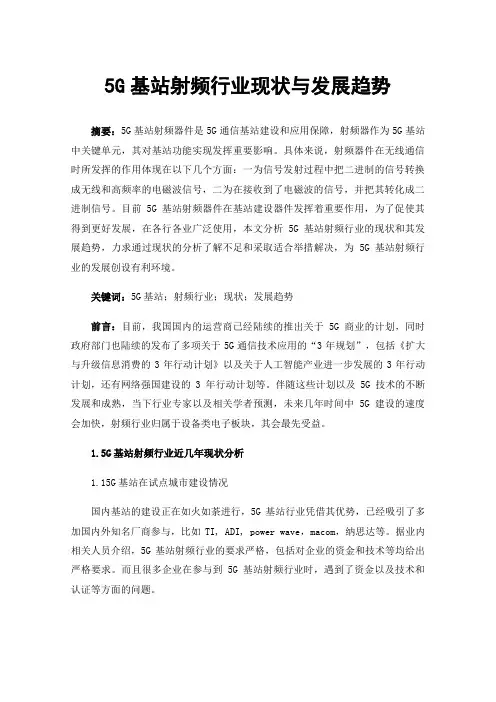

5G基站射频行业现状与发展趋势摘要：5G基站射频器件是5G通信基站建设和应用保障，射频器作为5G基站中关键单元，其对基站功能实现发挥重要影响。
具体来说，射频器件在无线通信时所发挥的作用体现在以下几个方面：一为信号发射过程中把二进制的信号转换成无线和高频率的电磁波信号，二为在接收到了电磁波的信号，并把其转化成二进制信号。
目前5G基站射频器件在基站建设器件发挥着重要作用，为了促使其得到更好发展，在各行各业广泛使用，本文分析5G基站射频行业的现状和其发展趋势，力求通过现状的分析了解不足和采取适合举措解决，为5G基站射频行业的发展创设有利环境。
关键词：5G基站；射频行业；现状；发展趋势前言：目前，我国国内的运营商已经陆续的推出关于5G商业的计划，同时政府部门也陆续的发布了多项关于5G通信技术应用的“3年规划”，包括《扩大与升级信息消费的3年行动计划》以及关于人工智能产业进一步发展的3年行动计划，还有网络强国建设的3年行动计划等。
伴随这些计划以及5G技术的不断发展和成熟，当下行业专家以及相关学者预测，未来几年时间中5G建设的速度会加快，射频行业归属于设备类电子板块，其会最先受益。
1.5G基站射频行业近几年现状分析1.15G基站在试点城市建设情况国内基站的建设正在如火如荼进行，5G基站行业凭借其优势，已经吸引了多加国内外知名厂商参与，比如TI, ADI, power wave，macom，纳思达等。
据业内相关人员介绍，5G基站射频行业的要求严格，包括对企业的资金和技术等均给出严格要求。
而且很多企业在参与到5G基站射频行业时，遇到了资金以及技术和认证等方面的问题。
以武汉凡俗与大富科技为例，企业生产的金属同轴腔体滤波器设备，在4G 时代占据很大一部分市场份额。
但因为5G时代对技术严格要求，滤波器必须体现集成化与小型化的优势，但是这是该企业不具备的。
因此，企业还需创新技术，研究出小型和集成化的滤波器[2]。
未来陶瓷介质滤波器将进一步发展并且在一段时间内成为主流。
第10章-5G基站图文图文课件
10.1.2 5G基站设备体系 1、5G基站设备分类 5G基站可分为BBU-AAU、CU-DU-AAU、BBU-RRU-Antenna、CU-DU-RRU-Antenna、一体 化gNB等不同的架构
基核站桃设A备I 架构
10.1.2 5G基站设备体系
BBU-AAU架构中： 基带单元映射为单独的一个物理设备BBU，AAU集成了射频单元与天线单元，若采用 eCPRI接口，AAU内部还包含部分物理层底层处理功能。这种架构是目前5G基站的主 要形态。
CU/DU分离架构的5G基带单元将传统的BBU切分成CU、DU两个物理实体，两者配 合共同完成整个NR基带处理功能。
----DU是分布式接入点，负责完成部分底层基带协议处理功能； ----CU是中央单元，负责处理高层协核议桃功AI能并集中管理多个DU。
10.1.2 5G基站设备体系 CU与DU之间的功能切分存在多种选项，有8种候选方案，即Option1~Option8，
5G移动通信技术
CONTENTS 第十章
5G基站
5G基站的架构 中兴BBU-AAU基站BBU单元 中兴BBU-AAU基站AAU单元 基站开通
10 5G基站 1.5G基站的架构
核桃AI
10.1.1 5G基站逻辑架构 5G基站处于UE和核心网之间，它通过空中接口Uu接受和处理UE的数据，通过NG
收机、IEEE1588V2（IEEE 1588 Precision Clock Synchronization Protocol， 网络化测量和控制系统的精确时钟同步协议）、1PPS+TOD（1 Pulse per Second+Time of Day，秒脉冲+日时间）、SyncE（Synchronous Ethernet，同
产业图解：5G（天线篇）

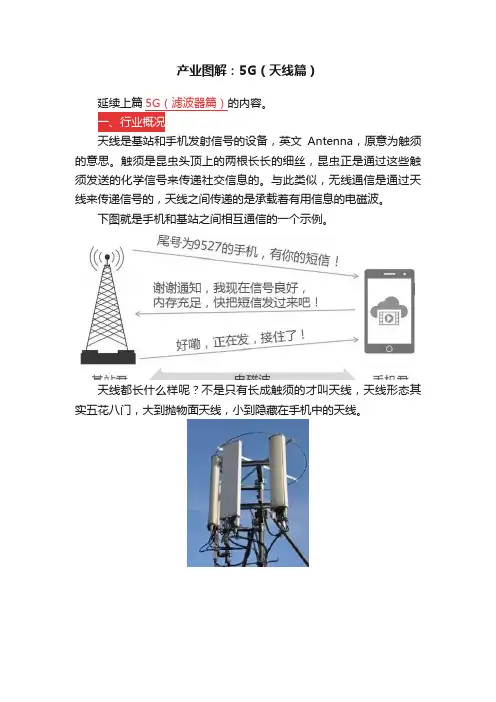

产业图解：5G（天线篇）Antenna，原意为触须的意思。
触须是昆虫头顶上的两根长长的细丝，昆虫正是通过这些触须发送的化学信号来传递社交信息的。
与此类似，无线通信是通过天线来传递信号的，天线之间传递的是承载着有用信息的电磁波。
下图就是手机和基站之间相互通信的一个示例。
天线都长什么样呢？不是只有长成触须的才叫天线，天线形态其实五花八门，大到抛物面天线，小到隐藏在手机中的天线。
手机天线其实内嵌在许多地方。
（一）天线产业链上游：天线制造商中游：通信设备和射频前端模块制造商下游：电信运营商和手机制造商（二）行业规模与增速根据预测，全球天线市场规模将由2018年的22.3亿美元增长到2022年的30.8亿美元，CAGR达到8.4%。
天线行业属于寡头垄断市场，集中度较高，其中，To B端成熟稳定，具有较强的周期性，而T o C端由于下游消费电子迭代更新速度较快，天线厂商一旦没有跟上技术潮流，随时可能会被剔除出下游大厂供应商名单，因此竞争格局并不稳定，周期性较弱。
二、影响天线行业的因素影响天线行业的因素与滤波器行业大致相同，国际形势、国家战略等因素不再赘述，欢迎参考5G（滤波器篇）的相关内容。
（一）下游需求5G（第五代移动网络）是超越当前4G LTE（长期演进）标准的下一代移动电信网络标准。
ITU（国际电信联盟，联合国机构中历史最长的一个国际组织）在2015年举办的无线电通信全会上将5G的应用场景划分为eMBB、mMTC和URLLC三类。
eMBB ― 增强型移动宽带提供高容量和超高速移动通信，面向手机和基础设施、虚拟和增强现实、3D和超高清视频以及触觉反馈mMTC ― 大规模机器通信面向消费者和工业物联网、工业4.0关键任务机器对机器(MC-M2M)URLLC ― 高可靠低时延通信面向车辆对车辆（V2V）和车辆对基础设施（V2I）通信、自动驾驶延续5G（滤波器篇）中对下游需求的分析，继续探讨T o B和T o C不同的周期属性差异。
5G基站天线与射频投资节奏全景解构
• 毫米波高频段的小站数量保守估计将是宏站的2 倍多，我们预计5G 小站将达到640 万个。
图7：5G宏站与小站预估数量（万站）
图8：3G/4G/5G总投资规模（亿元）
图12：5G天线
图13：5G天线拆解示意图（无源部分）
天线罩
振子
PCB 连接器
资料来源:通信产业网，申万宏源研究
资料来源:通信产业网，申万宏源研究
19424801/36139/20190213 16:05
15
3.3 5G带来天线厂商竞争格局变化
5G天线技术及形态的变革带来了产业链竞争格局的变化
• 4G时代天线厂商的竞争格局相对比较分散，建设后期竞争十分激烈，厂商利润率下降迅速。
• 5G为了满足大带宽的应用场景，其通道数较4G有大幅增加，同时基站的滤波器、功率放大器 等射频器件将和天线进行一体化集成，通过集成方式，站点部署大大简化，馈线复杂度降低， 数据损耗减少，基站整体网络性能提升。
图3：5G一体化集成基站外观变化
图4：5G一体化集成内部结构变化
资料来源:C114，申万宏源研究
振子是天线收发信号的核心部件
• 发射信号时，交变电流通过振子时会产生电磁辐射从而产生向外的信号传输；接收信号时则 反之。
• 随着天线形态以及对电磁波性能要求的变化，振子形态也会发生相应的改变。 图17：不同类型的振子
图16：振子电磁辐射示意图
资料来源:通信产业网，申万宏源研究
19424801/36139/20190213 16:05
14
中国5G服务商用行业经济价值分析预测
中国5G服务商用行业经济价值分析预测一、我国5G产业链分析1、上游基站系统：基站是提供无线覆盖和信号收发的核心环节，包括基站主设备和室外天馈系统。
基站系统包括天线、射频、小微基站等部分，产业链环节主要涵盖基站天线、射频模块、小微基站与室内分布等。
根据中信证券对5G产业链的预测，5G基站天线的需求有望增长4~7倍。
目前主要的基站天线和射频模块厂商包括华为、京信通信、通宇通讯、摩比发展、大富科技（射频）、武汉凡谷（射频）等，小微基站厂商包括邦讯技术、京信通信、佰才邦等。
其中通宇通讯、摩比发展、京信通信拥有MassiveMIMO技术优势，且与中兴、华为等主设备商进行过天线射频一体化深度合作；邦讯技术、京信通信、日海通讯（佰才邦合作）、盛路通信（室分天线）在小微基站和室内分布布局较早较深。
网络架构：5G网络架构的产业链环节主要包括通信网络设备及SDN/NFV解决方案、光纤光缆、光模块、网络规划优化和运维。
通信网络设备及SDN/NFV解决方案：产业链最核心环节，市场集中度较高，主流的厂商包括华为、中兴通讯、上海诺基亚贝尔、烽火通信、新华三（紫光股份控股）、星网锐捷等。
光纤光缆光模块：光纤光缆将主要受益于基站前传和回传网络的建设，光模块将受益于RRU和BBU等设备从6G/10G向25G/100G光模块的升级，预计25G光模块空间有望翻倍。
光纤光缆主要厂商包括长飞、亨通光电、中天科技、烽火通信、通鼎互联；光模块的厂商包括中际装备、光迅科技、新易盛等。
网络规划运维：包括无线接入网、业务承载网等前期规划设计和后期优化运维，主要包括中通服、杰赛科技、日海通讯、三维通信、富春股份、华星创业、中富通等。
2、中游主设备提供商：目前5G设备主要由两家企业领头：华为和中兴。
华为不是上市公司，在这里不讨论，那么上市公司中受益最大的设备供应企业或是中兴通讯。
通信服务商：从3G/4G的发展历史来看，3/4G对于中游的通信服务商股价影响是最小的。
全球通信天线及基站射频器件市场现状及未来发展分析(精)教程文件
全球通信天线及基站射频器件市场现状及未来发展分析一、全球移动通信设备市场现状及未来发展分析1、全球移动通信设备市场现状及未来发展分析随着现代微电子技术的进步以及市场需求的不断推动，移动通信技术在过去30年间获得了迅猛发展，移动通信技术实现了1G、2G、3G的快速发展，目前正加速向3G+、4G推进，移动通信技术将向着高速化、小型化、智能化发展。
移动电话用户数的增长和新增业务的出现促使运营商移动通信设备投资不断增加，使得全球移动通信设备市场规模保持增长态势。
2008年全球移动通信市场规模达到513.7亿美元。
但受金融危机的影响，欧美发达国家电信运营商放缓3G建设，印度、南亚和非洲等新兴市场对网络基础设施的投资步伐减缓，2009年中国发放3G牌照，大力发展3G网络，2009年至2010年，全球电信运营商移动通信设备市场规模仍将保持增长，增幅低于2008年，市场规模将分别达到550.2亿美元及580.4亿美元。
2010年以后发达国家的运营商对以数据业务为主的3G技术升级投资以及发展中国家以语音为主的2G/2.5G网络覆盖率投资将会重新增加，至2012年，全球移动通信设备市场规模将到710.2亿美元。
全球移动通信设备市场产业持续扩大，为本行业企业创造了广阔的发展空间。
根据中国信息产业网的数据，2008-2013年全球移动通信设备市场规模具体如下：2、全球基站设备市场现状及未来发展分析移动通信设备制造业按照功能划分，可分为核心网设备、网络覆盖设备、联接各系统的传输设备及终端接收设备。
网络覆盖设备包括基站系统、室内分布天线、功分耦合器件及直放站等。
其中基站系统为核心覆盖设备，基站系统用于无线射频信号的发射、接收和处理，是网络覆盖系统的核心设备。
移动通信基站系统主要包括基站控制器、收发信机、基站天线、射频器件以及基站电源、传输线、防雷器件等附属设施。
通信传输方法包括微波传输、光纤传输、卫星传输等，目前主流传输设备有光纤传输设备、微波传输设备两大类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 毫米波高频段的小站数量保守估计将是宏站的2 倍多，我们预计5G 小站将达到640 万个。
图7：5G宏站与小站预估数量（万站）
图8：3G/4G/5G总投资规模（亿元）
抱杆
光模块
2-10KM 以光缆传输为主
资料来源:中国产业信息网，申万宏源研究
19424801/36139/20190213 16:05
主设备：BBU、 IPRAN、配套设备等
7
1.4 天线射频信号处理过程
典型的射频信号收发过程
• 发射信号时，声音、图像、文字等信号源经过输入变换器，生成基带信号，之 后通过调制器得到中频信号，再经变频器生成射频信号，经过PA放大后，由合 路器合路后，送入双工器中的发射滤波器滤波，此时天线开关处于发射通路上， 信号经天线转换成电磁波在空中传播。
重量轻、体积小、可塑性强
价格高，温度高了容易变形
性能较好
体积大、重量较大
价格便宜、重量轻
工艺流程相较复杂
资料来源:通信产业网，公司公告，申万宏源研究
19424801/36139/20190213 16:05
19
3.7 滤波器原理及分类
滤波器的特性及分类
• 当电磁波通过时，过滤或者留下特定频率的信号。该特定信号与滤波器的固有频率有关，进 一步与滤波器的基本属性相关，例如材质的介电常数、体积、温度系数等等。
资料来源:通信产业网，申万宏源研究
18
3.6 5G塑料阵子有望大放异彩
量价分析
图18：天线振子规模（亿元）
4G时代以金属阵子、PCB贴片振子为主、5G时代塑 50 料阵子有望迎来增长空间，市占率较4G有明显提升。 40
假设单个振子的价格3.5~4元左右（按不同材质平 30
均）。
20
假设5G采用64通道，每通道3振子，需要192个振子。 10
5G基站天线与射频投资节奏全 景解构
主要内容
1. 5G天馈一体化变革
高频多通道带来集成化、小型化趋势
2. 产业链推进时间预判
天线射频环节最先受益，2020年弹性最大
3. 各环节投资规模及竞争格局剖析
4. 相关标的
重点关注技术变革中有先发优势的厂商
3
19424801/36139/20190213 16:05
19424801/36139/20190213 16:05
资料来源:C114，申万宏源研究
6
1.3 5G天馈一体化集成基站结构
5G变化：天线和RRU一体化集成AAU
采用C-RAN的部署方式
• AAU拉远的距离可能在2-10KM，光缆传输为主
AAU：5G 天线与 RRU集成在一块
图5：5G基站结构示意图
3890 3815
2463 2527
3108
1813 1645
1079 931
967 1028
1744 1590 1646
3139 2330 1725
2020E 2021E 2022E 2023E 2024E
资料来源:公司公告，申万宏源研究
2025E
资料来源:公司公告，申万宏源研究
19424801/36139/20190213 16:05
10
2.2 天线射频为最先受益环节
5G各产业链业绩释放时序
基站天线射频有望提前放量，在2019年业绩初显。 正常情况下，我们预计2019年国内建设10万个基站以内。 预计2019年下半年发放5G牌照，下半年开启较大规模的运营商预商用集采。
图9：各产业链环节受益顺序
资料来源:公司公告，申万宏源研究
14
3.2 多通道数要求更高的集成度
5G相对于4G天线无源部分的变化
• 5G未来主要使用2.6GHZ、3.5GHZ等相对于4G更高的频段。频率更高，与之对应的波长越短， 单个振子和滤波器可以做的更小。
• 5G的EMBB场景需要更大的带宽支撑。采用大规模天线技术会需要更多的通道数，零部件更多， 集成化程度更高；例如振子、功放、滤波器等都会集成在PCB上相互连接。
射 NXP 频 Infineon 器 TI 件 ADI
12
主要内容
1. 5G天馈一体化变革
高频多通道带来集成化、小型化趋势
2. 产业链推进时间预判
天线射频环节最先受益，2020年弹性最大
3. 各环节投资规模及竞争格局剖析
4. 相关标的
重点关注技术变革中有先发优势的厂商
13
19424801/36139/20190213 16:05
19424801/36139/20190213 16:05
11
2.3 产业链环节主要上市公司
前端天线射频产业链环节分解
• 天线集成设计：完成天线无源部分的整体解决方案 • 射频连接：射频电缆、连接器等 • PCB：覆铜板材料、PCB • 滤波器：介质滤波器及小型金属滤波器 • 射频器件：包括数模转换器、PA等有源射频器件
图12：5G天线
图13：5G天线拆解示意图（无源部分）
天线罩
振子
PCB 连接器
资料来源:通信产业网，申万宏源研究
资料来源:通信产业网，申万宏源研究
19424801/36139/20190213 16:05
15
3.3 5G带来天线厂商竞争格局变化
5G天线技术及形态的变革带来了产业链竞争格局的变化
• 4G时代天线厂商的竞争格局相对比较分散，建设后期竞争十分激烈，厂商利润率下降迅速。
塔上设备包括
• 无线设备（4G）：天线、 RRU （射频处理单元：包含功率放大器、滤波器等射频 元器件）。
• 配套设备：馈线和电源线。
图2：4G天线及RRU图示
资料来源:C114，申万宏源研究
19424801/36139/20190213 16:05
5
1.2 5G一体化集成变革
天线与射频模块一体化集成
1.1 典型基站图解
以典型的塔站为例，分为两部分：铁塔和机房
• 铁塔实现把天线架设在高达几十米到上百米的高度。 • 机房实现BBU、IPRAN、电源、空调等设备的室内运行环境。
图1：铁塔及机房图示
资料来源:C114，申万宏源研究
19424801/36139/20190213 16:05
4
1.1 典型基站图解
3.1 天线架构图
天线是用来接收和辐射无线电波的装置
主要由以下部分组成：
图11：天线结构图
• 辐射单元（振子）
反射板
振子
• 反射板（底板）
• 功率分配网络（馈电网络）
• 封装防护（天线罩）
19424801/36139/20190213 16:05
馈电网络
资料来源:通信产业网，申万宏源研究
天线罩
0
总计规模约148亿。
10.08 2019E
36.29 2020E
46.08 2021E
28.22 2022E
15.67 2023E
7.60 2024E
3.69 2025E
资料来源:通信产业网，公司公告，申万宏源研究
类型 塑料 金属 PCB
价格 较高 较低 较低
表2：不同材料的振子优劣比较
优势
缺点
振子是天线收发信号的核心部件
• 发射信号时，交变电流通过振子时会产生电磁辐射从而产生向外的信号传输；接收信号时则 反之。
• 随着天线形态以及对电磁波性能要求的变化，振子形态也会发生相应的改变。 图17：不同类型的振子
图16：振子电磁辐射示意图
资料来源:通信产业网，申万宏源研究
19424801/36139/20190213 16:05
表3：滤波器关键性能指标
关键指标 插入损耗 带内波动 回波损耗
通带频率的功率损耗程度 插入损耗的的最大点减去最小点 反映滤波器与系统其它部件的匹配度
释义
功率容量
最大信号通过功率，由强电场对介质的击穿来确定。
10 100 180 210 190 160 110
国内宏站（万站）
10
70
100
70
40
20 10
全球宏基站数（中国除外）
20
70
100
70
40
20 10
国内宏站天线单价（元/副） （振子+PCB+天线罩+结构件+接口）
6500 5500 5000 4700 4400 4100 3700
国际天线单价（元/副） （振子+PCB+天线罩+结构件+接口）
• 5G为了满足大带宽的应用场景，其通道数较4G有大幅增加，同时基站的滤波器、功率放大器 等射频器件将和天线进行一体化集成，通过集成方式，站点部署大大简化，馈线复杂度降低， 数据损耗减少，基站整体网络性能提升。
图3：5G一体化集成基站外观变化
图4：5G一体化集成内部结构变化
资料来源:C114，申万宏源研究
150
ቤተ መጻሕፍቲ ባይዱ124.8
100
67.5
50
0 2019E
2020E
2021E
2022E
2023E
资料来源:公司公告，工信部，申万宏源研究
57.6 2024E
26.1 2025E
表1：全球宏基站天线5G投资测算
2019E 2020E 2021E 2022E 2023E 2024E 2025E
国内基站数（宏站+小站）（万站）
• 按照传输线分类可分为：同轴腔体、螺旋、梳状、波导等等。按照材料分类可以分为金属， 介质等。 图19：不同类型滤波器 介质谐振器 波导滤波器
