实验1基本测量仪器的使用
实验1指导书 常用仪器仪表的使用
实验1指导书常用仪器仪表的使用预习内容阅读《电工电子实验教程》第2章中数字万用表、直流稳压电源、函数信号发生器和数字存储示波器的使用介绍，了解各仪器面板旋钮和开关的作用，预习本实验的内容，手写预习报告。
一、试验目的掌握数字万用表、直流稳压电源、双踪示波器、函数信号发生器的使用方法。
二、实验设备数字万用表、直流稳压电源、双踪示波器、函数信号发生器。
三、实验内容1．数字万用表和稳压电源的使用1）测量电阻把万用表拨到电阻测量位置并按表1-1的要求设定万用表的档位。
测试1KΩ、10KΩ和100KΩ电阻的阻值。
把测量数据填入表1-1并计算出测量误差。
表1-1把万用表拨到直流电压测量位置并按表1-2的要求设定万用表的档位。
接通直流稳压电源并按表1-2的要求调节输出电压，然后接入万用表（极性不能接反，否则显示“－”；档位不能放错，否则显示“1”），测量输出电压，填入表1-2并计算出测量误差。
表1-22．示波器的使用（1）示波器初始设置按下示波器电源开关。
如示波器界面文字不是中文，按UTILITY（功能）键，在显示菜单中调整Language项为中文（简）。
将示波器CH1通道的探头上的衰减开关拨到×1位置。
将CH1通道探头连接到示波器右下角的校准信号（～5V@1kHz）端子.按AUTOSET（自动设置）键，观测波形并记录信号参数，填入表1-3。
（2）体会垂直控制部分的作用按CH1 MENU（CH1菜单）键，在显示菜单中，分别设定耦合方式、带宽限制、垂直灵敏度调节、探头衰减和反相等选项，观察波形及界面变化，测试并填写表1-4。
注意：计算电平值时必须计入探头的衰减量；如波形不稳定，调节触发部分的LEVEL（电平）旋钮（下同）。
表1-4调节垂直POSITION（垂直位置）旋钮和VOLTS/DIV（伏/格）旋钮，观察波形及界面变化。
按MA TH MENU（数学计算菜单）键，选择运算类型，观察波形变化。
注意：再按一次MA TH MENU键可关闭数学计算功能。
基本测量完整实验报告
实验名称：基本测量实验目的：1. 熟悉基本测量工具的使用方法；2. 掌握长度、质量、温度等基本物理量的测量方法；3. 培养实验操作能力和数据处理能力。
实验仪器：1. 刻度尺（1m、20cm、10cm、5cm）2. 电子天平（精确到0.01g）3. 温度计（精确到0.1℃）4. 毛细管（用于测量液体体积）5. 滴定管（用于滴定实验）实验原理：1. 长度测量：利用刻度尺直接测量物体的长度；2. 质量测量：利用电子天平测量物体的质量；3. 温度测量：利用温度计测量物体的温度；4. 液体体积测量：利用毛细管和滴定管测量液体的体积。
实验步骤：1. 长度测量：（1）将刻度尺平放在被测物体上，确保刻度尺与物体平行；（2）读取刻度尺上与物体两端对齐的刻度值；（3）计算物体长度。
2. 质量测量：（1）将电子天平调零；（2）将被测物体放在天平托盘上；（3）读取天平显示屏上的数值；（4）计算物体质量。
3. 温度测量：（1）将温度计插入被测物体；（2）等待温度计示数稳定；（3）读取温度计显示屏上的数值；（4）计算物体温度。
4. 液体体积测量：（1）将毛细管或滴定管插入液体中；（2）读取液体在毛细管或滴定管中的液面高度；（3）计算液体体积。
实验数据记录及处理：1. 长度测量：记录物体两端对齐的刻度值，计算物体长度；2. 质量测量：记录电子天平显示屏上的数值，计算物体质量；3. 温度测量：记录温度计显示屏上的数值，计算物体温度；4. 液体体积测量：记录液体在毛细管或滴定管中的液面高度，计算液体体积。
实验结果分析：1. 通过实验，掌握了基本测量工具的使用方法；2. 通过实验，了解了长度、质量、温度等基本物理量的测量方法；3. 通过实验，提高了实验操作能力和数据处理能力。
实验结论：1. 本实验达到了预期目的，成功完成了基本测量；2. 通过实验，对基本测量工具和测量方法有了更深入的了解；3. 在今后的学习和工作中，将继续加强实验操作能力和数据处理能力的培养。
实验一常用电子测量仪器使用
实验一常用电子测量仪器使用实验一：常用电子测量仪器的使用引言：电子测量仪器是现代科学研究和工程技术中的基础工具，广泛应用于电子、电力、通信、自动化控制等领域。
本实验将介绍几种常见的电子测量仪器，包括示波器、信号发生器和万用表，并详细介绍它们的使用方法。
一、示波器示波器是一种用来显示电信号波形的仪器。
它通过垂直和水平方向上的偏转来显示电压随时间的变化。
在使用示波器之前，首先要了解它的基本组成部分。
1.输入通道：示波器通常有两个或四个输入通道，每个通道都有一个探头插座。
在使用示波器时，将测量信号与探头连接。
2.控制面板：示波器的控制面板上有各种旋钮和按钮，用于控制示波器的工作模式和显示方式。
例如，扫描速度旋钮控制示波器屏幕上波形的水平展示速度。
3.屏幕：示波器的屏幕用于显示波形。
通过调整各种参数，如垂直和水平缩放，观察和分析电信号的波形。
在使用示波器时，按照以下步骤进行操作：1.将探头连接到测量信号。
通过探头的夹具将其连接到电路上，确保连接良好。
2.打开示波器。
按下开关或旋钮将示波器开启。
3.调整示波器的垂直和水平缩放。
根据信号的幅度和波形确定垂直和水平缩放的合适值，以便在屏幕上显示清晰的波形。
4.调整触发。
示波器可以通过设置触发电平来忽略噪声并稳定显示波形。
5.观察并分析波形。
通过示波器屏幕上的波形，可以了解信号的频率、幅度和相位等信息。
二、信号发生器信号发生器是一种产生各种频率和波形的仪器，可用于测试和调试电子设备。
下面是信号发生器的使用方法：1.连接输出：将信号发生器的输出连接到待测设备上，可以通过BNC线或者夹具进行连接。
2.设置频率和幅度：在信号发生器的控制面板上，可以设置所需的频率和幅度。
频率可以通过旋钮或键盘输入进行控制，幅度可以通过旋钮进行调节。
3.选择波形：信号发生器可以产生不同类型的波形，如正弦波、方波、脉冲波等。
根据需要选择相应的波形。
4.发生信号：按下信号发生器的启动按钮或命令，开始发生信号。
实验一--水准仪的认识及使用
实验一--水准仪的认识及使用水准仪是一种用来测量地面高程差的仪器，在土木工程、建筑工程、地质勘察、测量工程等领域有广泛的应用。
本实验将带大家认识水准仪的基本原理、使用方法和注意事项，帮助大家更好地完成测量任务。
一、实验目的1. 了解水准仪的基本原理和构造。
2. 掌握水平测量法的基本操作方法。
3. 学会使用水准仪进行高程测量。
二、实验原理水准仪是一种利用液面一致性原理（液面都在同一水平面上）来精确测量高程差异的仪器。
其基本原理是通过放置水平的测量毛细管和气泡管来保证水平线，观测水平线和垂直线的位置来测量高差。
水准仪的主要结构组成如下：1. 望远镜：用于通过观察目标点和水平仪圆心的距离差来测量高程差。
2. 水平仪：保证仪器望远镜和目标点在同一水平面上。
3. 三脚架：用于支撑整个仪器。
4. 水准仪箱体：用于固定望远镜、水平仪和气泡管等测量元器件。
5. 气泡管：用于检测望远镜是否在同一垂直面上，保证数据的精度。
三、实验步骤1. 安装水准仪将水准仪放置在平稳的地面上，三脚架张开水平，使得水准仪可以均匀受力，望远镜正对目标点，调整望远镜的方向和高度，使目标点和十字线中心重合。
2. 开始测量观测目标点和水准仪十字线交点的位置，用目镜内的毛细管测出目标点与水准仪望远镜光轴的高差，然后以水准仪为基准，依次观测所需目标点的高差。
3. 操作要点在进行水准测量时，需要注意以下几点：（1）水准仪必须放在平稳、坚固的地面上，并且保持三脚架处于水平状态，避免因不平衡或移位造成误差。
（2）进行观测时应采用低照光源，避免反射光干扰观测。
（3）望远镜式水准仪的准直器必须在观测前进行调整和检查，保证观测数据准确无误。
（4）水准仪的存放应注意轻拿轻放，避免碰撞和摔落造成损坏或误差。
四、实验注意事项1. 测量时应注意目镜镜头清洁，便于观测并且不影响数据准确度。
2. 在观测数据时，必须确保水准仪的三脚架同时接触地面，并且调整不动。
3. 把水准仪移动到下一测点时应将三脚架先移动到下一位置，然后再将水准仪移动过去。
实验一力学基本测量长度、质量和密度的测量
实验一力学基本测量——长度、质量和密度的测量【实验目的】1.掌握米尺、游标卡尺、螺旋测微器几种常用测量长度仪器的使用方法。
2.进一步理解误差和有效数字的概念，并能正确地表示测量结果。
3.学习数据记录表格的设计方法。
【实验仪器】游标卡尺、螺旋测微器、电子天平、工件【实验原理】一、长度的定义长度是最基本的物理量，是构成空间的最基本要素，是一切生命和物质赖以存在的基础。
世上任何物体都具有一定的几何形态，空间或几何量的测量对科学研究、工农业生产和日常生活需求都有巨大的影响。
在SI制中，长度的基准是米。
一旦定义了米的长度，其他长度单位就可用米来表示。
“米”制于1791年开创于法国，多年来，铂铱合金米原器一直保留在法国巴黎附近。
随着人们对客观世界认识的不断深入，科学技术的发展，原有长度标准已无法满足人们的需求。
实验证明光波波长是一种可取的长度自然基准，1960年第11届国际计量大会，重新定义了米的标准为：米的长度等于氪-86原子的2P10和 2d5能级之间跃迁的辐射在真空中波长的1650763.73倍。
其测量精度达到了5*10-9m，从而开创了以自然基准复现米基准的新纪元。
随着人类对宏观世界认识的不断扩大, 对微观世界的认识也在不断深入; 大单位越来越大, 小单位越来越小. 在天文学中常用的最大长度单位是光年(Light year), 是光(每秒299792.459公里)在一年(365天)里走的距离; 最小的长度单位是“埃”, 一亿分之一(10^-8)厘米.后来又出现了比埃更小的长度单位, 即 atto-meter. 1个atto-meter是十的16次方分之一(10-16) 厘米. 从1960年开始, 度量时间的最短单位称为nano-second, 为十亿分之一秒. 光线在1个nano-second里, 只能走30厘米.还有比光年更大的单为. 太阳以银河为中心绕一周,通常称为一个宇宙年, 约等于2亿5千万年. 但是, 最大的长度单位是印度教记年上的“卡巴尔”: 一个卡巴尔等于43亿2千万年, 或19个宇宙年.二、常用长度测量仪器 （一）米尺米尺包括钢卷尺和钢直尺，米尺的最小刻度值为1mm ，用米尺测量物体的长度时，可以估测到十分之一毫米，但是最后一位是估计的。
实验一 基本电工仪表使用及测量误差分析

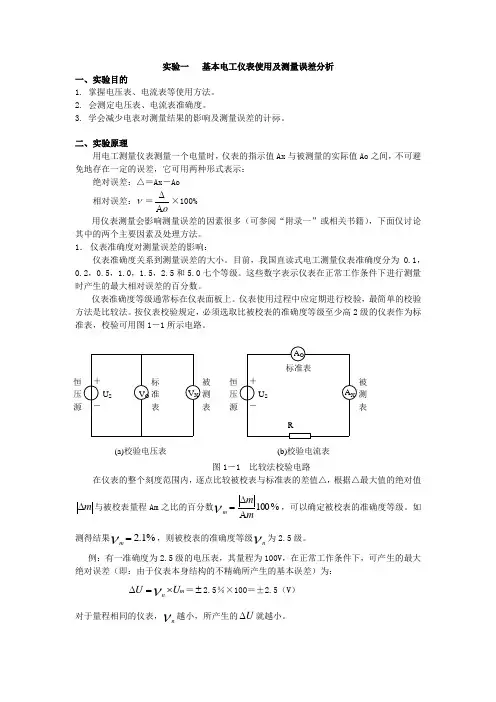

实验一 基本电工仪表使用及测量误差分析一、实验目的1. 掌握电压表、电流表等使用方法。
2. 会测定电压表、电流表准确度。
3. 学会减少电表对测量结果的影响及测量误差的计祘。
二、实验原理用电工测量仪表测量一个电量时，仪表的指示值Ax 与被测量的实际值Ao 之间，不可避免地存在一定的误差，它可用两种形式表示：绝对误差：△＝Ax －Ao相对误差：ν＝oA ∆×100% 用仪表测量会影响测量误差的因素很多（可参阅“附录一”或相关书籍），下面仅讨论其中的两个主要因素及处理方法。
1． 仪表准确度对测量误差的影响：仪表准确度关系到测量误差的大小。
目前，我国直读式电工测量仪表准确度分为0.1，0.2，0.5，1.0，1.5，2.5和5.0七个等级。
这些数字表示仪表在正常工作条件下进行测量时产生的最大相对误差的百分数。
仪表准确度等级通常标在仪表面板上。
仪表使用过程中应定期进行校验，最简单的校验方法是比较法。
按仪表校验规定，必须选取比被校表的准确度等级至少高2级的仪表作为标准表，校验可用图1－1所示电路。
图1－1 比较法校验电路在仪表的整个刻度范围内，逐点比较被校表与标准表的差值△，根据△最大值的绝对值m ∆与被校表量程Am 之比的百分数%100mm m A ∆=ν，可以确定被校表的准确度等级。
如测得结果%1.2=νm，则被校表的准确度等级νn 为2.5级。
例：有一准确度为2.5级的电压表，其量程为100V ，在正常工作条件下，可产生的最大绝对误差（即：由于仪表本身结构的不精确所产生的基本误差）为：m n U U ⨯=∆ν＝±2.5％×100＝±2.5（V ）对于量程相同的仪表，νn越小，所产生的U ∆就越小。
恒压源被测表恒压源被测表(a)校验电压表(b)校验电流表另外，用上述电压表分别测量实际值U 为5V 和100V 的电压时，测量结果的相对误差分别为：%5.2%1001005.2%50%10055.2%1008020±=⨯±=±=⨯±=⨯∆=ννU U可见，在选用仪表量程时，被测量程值愈接近仪表满量程值，相对测量误差越小。
实验1 常用仪器仪表的使用
实验一常用仪器仪表的使用一、实验目的(1)学会双踪示波器、信号发生器、稳压电源、万用表等常用仪器的使用方法。
(2)掌握用示波器测量交流信号的电压幅值、周期、频率等参数。
二、实验器材与仪器(1)双踪示波器：可以同时测量和观察两路信号的波形，测量电路信号波形的幅值、周期等参数。
(2)函数信号发生器：用于产生幅值和频率可调的交流信号（正弦波、方波、三角波）。
(3)万用表：用于测量交流和直流电压、电流、电阻等。
某些万用表还可以测量三极管、二极管、电容和频率等。
(4)双路输出稳压电源三、预习与思考题(1)方波、三角波是否能用万用表测量？(2)示波器测量信号周期、幅度时，如何才能保证其测量精度？(3)示波器观察波形时，下列要求，应调节哪些旋钮？(4)思考并回答下列问题：1)移动波形位置；2)改变周期个数；3)改变显示幅度；四、实验原理说明(1)各种实验仪器与实验电路之间的连接关系见图1-1：图1-1 实验仪器与实验电路之间的连接关系(2)用示波器测量交流信号波形的幅值、周期、频率1)交流信号波形的幅值测量：在图2-2中，如果“VOLTS/div”为1V/div，峰-峰之间高度为6div，计算方法为：U P-P=1V/div×6div=6V，如果探头为10：1，实际值为U P-P=60V。
此时“VOLTS/div”的“微调”旋钮应置于“校准”位置。
2)交流信号波形的周期、频率测量：在图2-3中，在屏幕上一个周期为4div。
如果“扫描时间”为1ms/div，周期T=1ms/div×4div=4ms。
由此可得频率f=1/4ms=250Hz。
此时扫描时间的“微调”旋钮应置于“校准”位置。
图1-2 电压测量图1-3 周期和频率测量(3)信号发生器输出信号的调节：调节“波形选择”开关可选择输出信号波形（正弦波、方波、三角波）。
调节“频率范围”开关，配合“频率微调”旋钮可调出信号发生器输出频率范围内任意一种频率，LED显示窗口将显示出相应频率值。
基本测量的实验报告
基本测量的实验报告实验目的：掌握基本测量的方法，了解测量仪器的使用。
实验仪器：游标卡尺、螺旋测微器、天平、计时器。
实验内容：1. 使用游标卡尺测量不同物体的长度、宽度和高度，并计算体积。
2. 使用螺旋测微器测量不同物体的半径和直径，并计算体积。
3. 使用天平测量不同物体的质量。
4. 使用计时器测量不同物体的运动时间。
实验步骤：1. 使用游标卡尺进行长度测量：- 将游标卡尺的张口调至适当大小，将其横放于物体上表面，并保持水平。
- 轻轻将卡尺两触针对准物体的两侧，使其与物体表面紧密贴合。
- 读取游标尺上的标度值，取最接近的刻度值。
- 记录测量结果，计算体积时需要记录物体的长度、宽度和高度。
2. 使用螺旋测微器进行半径和直径测量：- 将螺旋测微器的测头放置于物体表面上，并轻轻旋转直到测头与物体表面接触。
- 读取螺旋测微器上的标度值（直径为两个相对的标度值的差），取最接近的刻度值。
- 记录测量结果，用于计算体积时需要记录物体的半径和直径。
3. 使用天平进行质量测量：- 将物体放置于天平盘上，待天平示数稳定后读取质量值。
- 记录测量结果，用于计算体积时需要记录物体的质量。
4. 使用计时器进行时间测量：- 将计时器启动，并记录物体开始运动的时间。
- 当物体达到目标位置时，停止计时器并记录物体运动的时间。
- 记录测量结果，用于计算物体的速度。
实验结果与分析：1. 利用测量仪器进行测量，可以得到物体的长度、宽度、高度、半径、直径、质量和运动时间等数据。
2. 根据测量数据，可以计算物体的体积和速度等物理量。
3. 实验过程中应注意测量仪器的使用方法，以避免误差的产生。
对于高精度要求的测量，应多次测量取平均值，以提高测量的准确度。
结论：通过本次实验，我掌握了基本测量的方法，了解了测量仪器的使用。
在日常生活和科学研究中，准确的测量是不可或缺的。
只有掌握了正确的测量方法和技巧，才能得到准确可靠的测量结果。
基本度量仪器的使用实验报告
基本度量仪器的使用实验报告
实验目的：
1. 了解基本度量仪器的种类和使用方法；
2. 掌握使用游标卡尺和千分尺测量物体尺寸的方法；
3. 熟悉使用量筒和容量瓶测量液体体积的方法；
4. 学会使用秤量测物体质量的方法。
实验器材：
1. 游标卡尺、千分尺；
2. 量筒、容量瓶；
3. 称重器、物体。
实验原理：
1. 游标卡尺是利用一个游标和一条刻度尺来测量物体尺寸的仪器，它的准确度通常可以达到0.05毫米；
2. 千分尺的精度更高，通常可以达到0.01毫米；
3. 量筒和容量瓶用来测量液体的容积，它们通常分别用于较大和较小的容积范围；
4. 秤是用来测量物体质量的，通过将物体放在秤盘上来获取物体的质量数据。
实验步骤：
1. 游标卡尺的使用：将要测量的物体放在卡尺中间，用游标测量物体的宽度；然后将物体转成一个角度，用游标再次测量物体的高度；最后将宽度和高度的测量值相加，即可得到物体的尺寸。
2. 千分尺的使用：同样将要测量的物体放在尺上，先利用主刻度尺读数，再用千分尺来读取更精确的数据。
3. 量筒和容量瓶的使用：在实验过程中，我们用量筒来测量较大的液体体积；将液体倒入量筒中，根据液面高度来读取液体的体积；使用容量瓶测量容积较小的液体，精度更高。
将液体注入瓶中，进行读数即可。
4. 秤的使用：将待测量的物体平放在秤盘上，读取秤的示数即可。
结论：
通过本次实验，我们学习了基本的度量仪器的分类和使用方法，这些仪器可以有效地测量物体的尺寸、液体的体积和质量，为我们的实验与生活提供了可靠的工具。
在实际应用中，我们需要注意读数的准确性，处理数据误差的方法也需要充分掌握。
实验1 基本仪器仪表的使用及基本定理的测定
实验1 基本仪器仪表的使用及基本定理的测定一、实验目的（1）熟悉电工实验工作台的结构特点及其器件的使用，掌握实验的基本方法。
（2）熟悉电工仪器仪表的主要技术性能指标及其使用方法，掌握电压、电流等电路基本参数的测量方法和测量误差的计算方法。
（3）验证基尔霍夫定律和叠加原理的正确性，加深对基尔霍夫定律和叠加原理的理解。
二、实验设备及材料通用电学实验台，直流稳压电源，直流电压表、直流电流表（或万用表），电阻和导线一批。
三、实验原理1、电路基本参数测量电压、电流等电路基本参数测量，主要是利用电压表、电流表（或万用表）进行直接测量。
在测量电压时，应把电压表并联在被测负载的两端。
为了使电压表并入后尽量不影响电路原工作状态，要求电压表的内阻远大于被测负载的电阻。
测量电流时，电流表必须串联在被测电路中。
电流表的内阻都很小，如果把电流表并接在负载两端，电流表将因流过很大的电流而烧毁。
测量直流电压和直流电流时，常用磁电式电流表。
在使用时必须注意仪表的正负极性必须和电路一致，否则仪表的指针将会反转，可能造成仪表损坏。
测量交流电压和交流电流时，常用电磁式电流表。
交流表的使用方法与直流表相同，只是没有极性之分，其测量的是有效值。
2、基尔霍夫电流定律KCL和电压定律KVLKCL指出：在电路中，在任何时刻，流进和流出任何一个节点的电流代数和为零。
即：∑i(t)=0，或∑I =0 (直流电路）。
KVL指出：在电路中，在任何时刻，任何一个回路或网络的电压降的代数和为零。
即：∑u(t)=0，或∑U =0 (直流电路）。
KCL 和KVL 是电路分析理论中最重要的基本定律，适用于线性电路、非线性电路、时变或非时变电路的分析和计算；也适用于时域或其他域（如频域）电路。
3、叠加原理在线性电路中，任何一条支路的电流（或其两端的电压），都可以看成是由电路中各个电压源（或电流源）单独作用时，在此支路中产生的电流（或电压）的代数和。
某电压源（或电流源）单独作用时，其他所有电压源（或电流源）均置零，即理想电压源短路，理想电流源开路。
大学物理实验中的常见实验仪器及其使用方法
大学物理实验中的常见实验仪器及其使用方法在大学物理实验中，为了能够准确、高效地完成实验任务，学生需要掌握各种实验仪器的名称、功能、工作原理以及使用方法。
本文将介绍大学物理实验中常见的实验仪器及其使用方法。
1. 基本实验仪器1.1 刻度尺刻度尺是物理实验中常用的测量工具，用于测量物体的长度、宽度等尺寸。
使用刻度尺时，要确保尺子与被测物体紧密接触，视线与尺面垂直，读数时要估读到分度值的下一位。
1.2 游标卡尺游标卡尺是一种精密的测量工具，适用于测量内径、外径、深度等尺寸。
使用时，首先要将游标卡尺的零刻度线与被测物体对齐，然后慢慢闭合游标，读数时要注意游标上指示的数值与主尺上的数值之和。
1.3 万用表万用表是一种多功能的测量仪器，可用于测量电压、电流、电阻等物理量。
使用时，要根据被测物理量选择合适的挡位，并将红、黑表笔分别接触到电路的两个点上。
1.4 示波器示波器是一种用于显示电压-时间波形的仪器。
在使用示波器时，首先要连接好信号源，然后根据实验需求调整扫描范围、时间基准等参数。
2. 光学实验仪器2.1 显微镜显微镜是一种用于观察微小物体的仪器。
使用显微镜时，首先要将样品放在载物台上，调整好焦距，然后通过目镜和物镜观察样品。
2.2 分光镜分光镜是一种用于观察物体光谱的仪器。
使用分光镜时，要将样品放在光路上，调整好光栅的位置，通过目镜观察光谱。
2.3 干涉仪干涉仪是一种用于观察光波干涉现象的仪器。
使用干涉仪时，要按照实验步骤调整好光路，观察干涉条纹。
3. 电学实验仪器3.1 直流电源直流电源用于提供稳定的直流电压，用于电学实验。
使用时，要确保电源输出电压稳定，然后将电源与实验电路连接。
3.2 交流电源交流电源用于提供稳定的交流电压，用于电学实验。
使用时，要确保电源输出电压稳定，然后将电源与实验电路连接。
3.3 电阻箱电阻箱用于提供可调的电阻值，用于电学实验。
使用时，要根据实验需求调整电阻值，然后将电阻箱与实验电路连接。
完整大学物理实验报告之长度基本测量(1)
完整大学物理实验报告之长度基本测量(1)实验名称：长度基本测量实验目的：1. 掌握测量长度的基本方法和技能；2. 熟悉测量仪器的使用方法和注意事项；3. 提高实验操作和数据处理能力。
实验原理：本实验使用卷尺、游标卡尺和数显游标卡尺等测量工具测量长度。
卷尺：卷尺是一种直尺，通常用于方便地测量线性长度。
卷尺上标注有刻度，可以直接读取被测物的长度。
游标卡尺：游标卡尺采用游动量尺测量技术，可以测量小范围内的长度和宽度。
游标卡尺读数时，需注意游标的位置。
数显游标卡尺：数显游标卡尺与普通游标卡尺相比，具有自动显示数值的功能，读数更加准确。
实验步骤：1. 使用卷尺测量被测物的长度；2. 使用游标卡尺精确测量被测物的长度；3. 使用数显游标卡尺测量被测物的长度；4. 对以上三种测量结果进行比较分析；5. 记录实验数据，分析数据误差。
实验结果：通过卷尺测量，被测物长度为10.5cm；通过游标卡尺精确测量，被测物长度定为10.46cm；通过数显游标卡尺测量，被测物长度定为10.47cm。
数据分析：通过对实验数据的分析，我们可以发现：卷尺误差较大，游标卡尺误差较小，而数显游标卡尺误差更小，读数也更加方便和准确。
实验结论：1. 测量长度需要采用正确的测量工具和技术；2. 不同的测量工具具有不同的误差；3. 在实验中，应该使用误差较小的测量工具来提高测量准确度；4. 实验记录需要详细、清晰，以便进行数据分析和讨论。
实验感想：本次实验让我更加深入地理解了测量的重要性，体验了不同测量工具的特点和使用方法。
在今后的学习和生活中，我会更加重视测量的准确性和精度。
基本测量仪器的使用,实验报告
基本测量仪器的使用,实验报告一、实验目的本次实验的主要目的是熟悉并掌握几种基本测量仪器的使用方法，包括游标卡尺、螺旋测微器和天平，通过实际操作和测量，提高对长度、质量等物理量的测量精度和准确性，并培养严谨的科学态度和实验操作能力。
二、实验仪器1、游标卡尺（精度 002mm）2、螺旋测微器（精度 001mm）3、托盘天平（精度 01g）4、待测圆柱体、金属块等三、实验原理1、游标卡尺游标卡尺是一种比较精密的测量长度的仪器，它由主尺和游标两部分组成。
主尺的刻度间距为 1mm，游标上的刻度间距小于 1mm。
通过游标上的刻度与主尺上的刻度对齐的位置，可以读出小数部分的长度。
测量时，先读取主尺上的整数刻度，再看游标上哪条刻度线与主尺刻度线对齐，用游标上对齐的刻度线的序号乘以游标卡尺的精度，得到小数部分的长度，最后将整数部分和小数部分相加，即为测量结果。
2、螺旋测微器螺旋测微器是比游标卡尺更精密的测量长度的仪器，它的测量精度可以达到 001mm。
螺旋测微器主要由固定刻度、可动刻度和微调旋钮组成。
测量时，先读取固定刻度上的整毫米数，再看可动刻度上的刻度线与固定刻度的基准线对齐的位置，读出不足半毫米的小数部分，然后将整毫米数和小数部分相加，即为测量结果。
3、托盘天平托盘天平是用来测量物体质量的仪器。
它主要由横梁、指针、托盘、砝码、游码等组成。
测量时，将物体放在左盘，砝码放在右盘，通过调节游码使横梁平衡，此时物体的质量等于砝码的质量加上游码的示数。
四、实验步骤1、游标卡尺的使用用软布将游标卡尺擦拭干净，检查游标卡尺的主尺和游标是否灵活，测量爪是否磨损。
测量圆柱体的直径，将游标卡尺的两个测量爪轻轻夹住圆柱体，使测量爪与圆柱体的轴线垂直，读取测量值。
重复测量三次，记录测量数据，并计算平均值。
2、螺旋测微器的使用用软布将螺旋测微器擦拭干净，检查螺旋测微器的零点是否准确。
若零点有误差，应记下零点读数，以便对测量结果进行修正。
试验一常用仪器的使用
然后在输出口加电压测量，而将输入口开路和短路，此时可得
3. 双口网络级联后的等效双口网络的传输参数亦可采用前述的方法之一求得. 从理论推得两双口网 络级联后的传输参数与每一个参加级联的双口网络的传输参数之间有如下的关系：
A＝A1A2＋B1C2 C＝C1A2＋D1C2
B＝A1B2＋B1D2 D＝C1B2＋D1D2
试验一常用仪器的使用
一、实验目的
1. 加深理解双口网络的基本理论。 2. 掌握直流双口网络传输参数的测量技术。
二、原理说明
对于任何一个线性网络，我们所关心的往往只是输入端口和输出端口电压和电流间的相互关系， 通过实验测定方法求取一个极其简单的等值双口电路来替代原网络，此即为“黑盒理论”的基本 内容。
2. 两个双口网络级联时，应将一个双口网络I的输出端与另一双口网络Ⅱ的输入端联接。
五、实验报告
1. 完成对数据表格的测量和计算任务。 2. 列写参数方程。 3. 验证级联后等效双口网络的传输参数与 级联的两个双口网络传输参数之间的关系。 4. 总结、归纳双口网络的测试技术。 5. 心得体会及其他。
实验电路图如下
三、实验内容
双口网络实验线路如图4-2所示。 将直流稳压电源输出电压调至10V，作为双口网络的输入。
1. 按同时测量法分别测定两个双口网络的传输参数 A1、B1、C1、D1和A2、B2、C2、D2，并列出它们的 传输方程。
测量值
计算值
输出端开路 I22＝0
U210(V)
U220(V)
I10
(V)
(mA)
R10 (KΩ)
输入端开路I1＝0
U20
I20
R20
(V)
(mA)
(KΩ)
输出端短路U2＝0
大学物理实验基本测量实验报告模版(1)
大学物理实验基本测量实验报告模版(1)实验名称：大学物理实验基本测量实验
实验目的：
1.掌握物理量的测量方法和基本测量仪器的使用方法
2.认识误差的来源和估算方法
3.学习如何处理测量数据和绘制误差棒图
实验原理：
以长度的测量为例，当使用一个测量仪器（如尺子）时，我们需要先确定该仪器的卡尺毛刺数（如果有的话），以及该尺子最小刻度的长度。
当测量长度时，我们先将尺子靠近测量对象并确定起点，然后使用目测法测量到终点，并读取该值。
为了减小误差，我们需要重复测量多次并取平均值。
这样，我们就可以获得这一物理量的测量值和其误差。
实验内容：
1.测量不同材料和粗细的金属丝的长度
2.使用微量天平测量不同重量物品的质量
3.使用光杆，在不同距离处测量光杆长度
实验步骤：
1.准备工作：检查仪器状态并确保其准确性
2.进行实验前，对仪器进行校准和调整
3.根据实验要求选择合适的仪器进行测量，并进行记录
4.重复进行多次测量并计算平均值，以减少误差
5.根据测量结果绘制误差棒图，并进行误差分析
实验结果：
通过实验，我们测量得到了不同材料和粗细金属丝的长度、不同重量物品的质量和光杆长度等物理量，并记录了每次测量的值和平均值。
利用误差棒图和误差分析，我们发现，在实验过程中误差来源主要有人为误差和仪器误差，而误差值大小受到仪器精度、人为因素、环境温度等因素的影响。
实验结论：
1.测量物理量时，需要选择合适的仪器进行测量。
2.重复测量可以减小误差，同时使用误差棒图和误差分析可以更精确地估算误差。
3.误差来源多样，需要结合具体情况进行细致的分析和处理。
实验报告一：仪器使用及常用基本电量的测量
实验题目：仪器使用及常用基本电量的测量日期：2016年3月26日一、实验目的1. 掌握直流稳压电源、数字万用表的使用方法；2. 掌握电压、电流和电阻的测量方法；3. 理解仪表内阻对测量结果的影响；4. 通过对电阻的测量，了解器件的偏差，理解测量误差。
二、实验电路图及其说明1.用数字万用表测量电阻说明：正确的测量方法应该双手握住表笔保护环的后端即橡胶部分，如果握住了表笔的前端金属部分，相当于并联了人体内阻。
2.用数字万用表测量直流电压实验电路图如下：说明：前两组测试条件中，万用表的内阻远远大于测量电路中的电阻，可忽略不计，而第三组测量条件则不符合，会有较大误差。
3.考察万用表内阻对测量结果的影响实验电路图如下：说明：利用实验室现有条件进行设计实验电路，对万用表内阻造成的误差进行修正。
三、预习预习-实验一（1）用数字万用表测量电阻（2）用数字万用表测量直流电压实验电路图如下：实验记录表格如下：①：（3）考察万用表内阻对测量结果的影响实验电路图如下：四、实验数据如图五、实验数据整理与分析(1)用数字万用表测量电阻手握金属部分时，示数在170kΩ-190 kΩ之间不断波动。
分析：①. 同一标称值的不同电阻的实际阻值并不确定，而是有一定的误差范围。
②. 人体内阻也是波动的，接入测量电路后，测量值明显变小。
(2)用数字万用表测量直流电压实验数据整理如下：②：分析：①. 前两组测量条件下，理论值与实际值在误差允许的范围内相等，这是由于万用表的内阻远远大于测量电路的内阻，几乎未对原始电路产生影响。
②. 第三组测量条件下，理论值与实际值相差较大，这是由于万用表的内阻接近测量电路的阻值，万用表对原始电路造成的影响已经不可忽略。
(3)考察万用表内阻对测量结果的影响分析：利用戴维南定理从万用表两端将原电路等效，计算过程如图，可以利用理论手段对万用表内阻造成的误差进行修正，修正值与理论值符合得很好。
六、实验总结1.数字万用表测量电阻的正确使用方法：(1)手握住表笔保护环的后端即橡胶部分，避免人体与金属部分的接触，否则会使测量值偏小。
物理实验技术中常见仪器的正确使用方法
物理实验技术中常见仪器的正确使用方法在物理实验中，正确使用仪器是非常重要的。
不仅可以保证实验结果的准确性和可靠性，还能有效防止仪器的损坏和事故的发生。
下面介绍一些物理实验中常见仪器的正确使用方法。
一、天平的使用方法天平是物理实验室中最基本的测量仪器之一，常用于测量物体的质量。
在使用时，应先检查天平的零位是否正确，确保负载盘上没有任何物品，然后将被测物体置于负载盘上。
在称量前应先将天平调零，然后读取测量结果。
为了保证准确性，应避免使用手触摸被测物体。
二、显微镜的使用方法显微镜在物理实验和研究中常用于观察微小结构和物体。
在使用显微镜之前，应先调节机械部分，使镜片靠近并对齐。
然后调节光源，确保足够的亮度。
接下来，将待观察的样品放置在载物台上，并用准直器调节焦距，使样品清晰可见。
在观察过程中，应避免用手触摸显微镜镜头和样品。
三、尺子和卡尺的使用方法尺子和卡尺在物理实验中用于线性测量。
在使用尺子和卡尺之前，应先检查其刻度和零位是否正确。
在测量物体时，应将其平放在测量尺的刻度上，然后用肉眼准确地读取尺子上与物体接触的刻度值。
为了减少误差，应注意尺子的刻度与物体的边缘对齐，并避免因视角问题而产生读数偏差。
四、天文望远镜的使用方法天文望远镜是用于观测天体的仪器。
在使用望远镜之前，应先对其调整。
首先，调节望远镜的焦距，使其可以聚焦。
然后，选择合适的倍率，并调节对焦轮，将被观测天体调至清晰可见。
在使用望远镜观测时，应适当调整目镜的位置以适应使用者的视力。
五、温度计的使用方法温度计用于测量物体的温度。
在使用温度计之前，应先检查其刻度和零位是否正确，并校正温度计的误差。
在测量温度时，应将温度计插入待测物体中，并保证温度计完全与物体接触。
为了确保准确性，读取温度时应等待一段时间，直至温度读数稳定。
总之，正确使用物理实验中常见的仪器对于实验结果的准确性和可靠性至关重要。
在使用仪器之前，应仔细阅读相关的说明书，并按照正确操作步骤进行。
材料3 实验一 水准仪的认识和使用资料
实验一：水准仪的认识与使用一、目的与要求1.认识水准仪的基本结构，了解其主要部件的名称及作用；2.练习水准仪的安置、瞄准与读数；3.练习用水准仪读水准尺的方法及计算两点间高差的方法；4.考虑到仪器数量和实验情况，安排一组/4人，观测、记录计算、立尺工作可轮换操作。
二、计划与仪器准备1.实验学时：3学时2.主要设备：水准仪 1台三角架1副水准尺（塔尺）2把尺垫2块（如有必要的话）记录板自备，可用教材代替铅笔1支（每组自备）三、实验步骤1.安置仪器：安置仪器于两测点之间。
将三脚架平稳张开，使其高度适当，三角承台大致水平。
然后开箱取出仪器，将其与脚架连接螺旋牢固连接；2.认识仪器各部件，并了解其功能和使用方法：准星和照门；目镜调焦螺旋；物镜调焦螺旋；水平微动螺旋；脚螺旋；圆水准器等等；3.粗略整平：先用双手同时向内（或向外）旋转同一对脚螺旋，使圆水准器泡移动到中间，再转动另一只脚螺旋使气泡居中。
若一次不能居中，可反复进行。
旋转螺旋时应注意气泡移动的方向与左手大拇指或右手食指运动方向一致；4.瞄准：转动目镜调焦螺旋，使十字丝分划清晰；转动仪器，用准星和照门瞄准水准尺旋；转动微动螺旋，使水准尺位于视场中央；转动物镜调焦螺旋，使水准尺清晰，注意消除视差；5.读数：用十字丝横丝在水准尺上读取四位数字，读数时应从小往大读，m、dm、cm、mm的次序，一次报出四位读数。
四、实验要求1.每位同学独立完成各自的实验；2.实验表格的填写要求字迹工整、清晰，不得涂改。
如果发生书写错误，请用双实线段将错误之处划去，并在其边上将正确的文字或者数字补上；3.各组长将本组组员的实验表格收齐后，交给课代表，由课代表统一交给指导老师。
五、注意事项1.以组为单位依次领取实验仪器，组长应指派专人负责清点数量和名称是否符合要求，检查仪器是否有损坏之处（外观、部件等）；一旦领取后，借出的仪器将被视为性能完好；2.归还仪器时，应按照领取时的状况归还实验室。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一基本测量仪器的使用【实验目的】1．熟悉米尺、游标卡尺、螺旋测微计、测量显微镜的构造、测量原理及使用方法，练习使用分析天平进行精密称衡；2．学习有效数字和不确定度的计算，掌握误差理论与数据处理方法，熟悉精密称衡中的系统误差补正．【实验仪器】米尺、游标卡尺，螺旋测微计，测厚仪，分析天平，球体，圆柱等，金属块、玻璃块、有机被璃块等．【实验原理】一、米尺“米”是国际公认的标准长度单位，历史上由保存在巴黎国际标准度量衡局的米原器二刻线间的长度决定。
1983年第十七届国际计量大会通过的“米”的新定义为：1m是光在真空中于1/299792458s的时间内所传播的距离。
常用米尺（包括各种常用直尺）的分度值是1mm毫米,因此用米尺测量长度时可以读准到毫米级,估计到0.1毫米级(1/10毫米位)。
用米尺测量物体长度的要领是紧贴、对准、正视。
米尺自身有一定的厚度，若不贴紧待测物，观测者从不同角度看去，将产生读数的差异，测量时应尽量减少视差。
为避免端边磨损带来的误差，也可以不用零刻度线，而以某一刻度线（如1.00cm）作为测量起点，考虑到刻度的不均匀,可以不同刻度线为起点作多次测量而取其中平均值。
二、游标卡尺（1）游标卡尺构造游标卡尺的构造如图1-4所示，卡钳E和E'同刻有毫米的主尺A相连，游标框W上附有游标B以及卡钳F和F'，推动游标框W可使游标B连同卡钳F、F'沿主尺滑动．当两对钳口E与F，E'与F'紧靠时，游标的零点（即零刻度线）与主尺的零点相重合．用游标卡尺测定物体长度时，用卡钳E F或E'F'卡着被测物体，显然此时游标零点与主尺零点间距离恰好等于卡钳E、F间或卡钳E'、F'的距离，所以从游标零点在主尺上的位置，根据游标原理就可测出物体的长度（卡钳E'F'部分是用来测量物体的内部尺寸，如管的内径等）．图中螺钉C是用来固定油标框的，防止游标框在主尺上滑动以便于读数．游标卡尺的零点校正：使用游标卡尺测量之前，应先把卡钳E 、F 合拢，检查游标的“0”线和主尺的“0”线是否重合，如不重合，应记下零点读数，此即为游标卡尺的零点误差，用它对测量结果加以校正．即待测量0x x x '=-，x '为未作零点校正的测量值，0x 为零点读数．0x 可以正，也可以负．（2）游标原理及读数方法普通米尺最小刻度是1mm ，因此使用米尺只能准确地测量到1mm ，为更准确地测量长度，人们采用了游标装置．游标尺有主尺（米尺）和副尺（标有N 个刻度的游标）两部分构成．由于主尺上标出的相应长度与副尺上标出的相应刻度均相差一个小量x ∆，1/(mm)x N ∆=，常见的有三种，1/10(mm)x ∆=（如图1-2所示），1/20(mm)x ∆=，1/50(mm)x ∆=．当副尺上标有N 个刻度时，游标上这N 个刻度恰好能等分主尺上的1mm ，使读数可精确到1/(mm)N ．可见，游标原理可用四个字来概括——等差细分．游标读数的方法也叫差示法．例如：1/10(mm)游标（也叫十分游标）．游标上每个刻度与主尺相应刻度均差1/10(mm)x ∆=，当测量某物体长度时，先将被测物体一端和主尺的零刻线对齐，而另一端落在主尺的第k 和k+1个刻度之间（k =6，k +1=7），则物体长度L k L =+∆，L ∆为物体另一端距离第k 个刻度的距离．由于游标刻度与主尺刻度存在差值x ∆，两排刻度经对比，必然可找到游标上某个刻度（设为第n 个）与主尺上某刻度重合或最为接近，如图1-3中n =5处与主尺最为接近，即图1-3 游标卡尺读数举例 图1-2 游标卡尺差示法150.510L ∆=⨯= 而 60.5 6.5()L k L mm =+∆=+= 一般而言，当游标上第n 个刻度与主尺上某一刻度重合时，主尺第k 个刻度与游标零刻线间距离为L n x ∆=∆，待测物体长度由两部分读数构成：①游标零刻线指示部分，即主尺上第k 个刻度所标示的长度，这部分可从主尺上读出，②游标刻线与主尺刻线重合部分所标示的长度，即L n x ∆=∆，这部分可从游标上读出（目前使用的游标上的刻度不是n 的值，而是n 与x ∆相乘后的结果）．即L k L =+∆1/20(mm)的游标也叫“二十分游标”，游标上有20个刻度，如图1-4（a ）所示，游标上每个刻度与主尺的1mm 刻度相差1/20(mm)．游标上的刻度值0，25，50，75，0就是L ∆的数值．1/50(mm)的游标如图1-4（b ）所示，其具体含义仿前述讨论，可以自行总结．游标卡尺的示值误差取游标的分度值。
如1/50(mm)的游标，0.02m mm ∆=。
三、螺旋测微计（又称千分尺）(1) 螺旋测微原理螺旋测微计是比游标卡尺更精密的量具，实验室中常用它来测量金属丝的直径或金属薄片的厚度等，其最小刻度为1/100(mm)外形如图1-5所示，1—测砧；2—测微螺杆；3—制动栓；4—固定刻度；5—棘轮转柄；6—微分套筒；7—可动刻度；8—尺架．螺旋测微计主要部分是内部有一很精密的丝杠和螺母（图中未画出），常见的螺旋测微计如图1-5所示，其量程为15mm ，分度值为0.01mm ．螺旋测微计的测微螺杆2的螺距0.5mm ，螺杆后端与微分套筒6、棘轮5相连接．当微分套筒旋转（测微螺杆也随之转动）一周，测微螺杆沿轴线方向运动一个螺距（0.5mm ）．微分套筒前沿上一周刻有50个等分格线，因此微分套筒每转过一格，螺杆沿轴线方向运动0.01mm （0.5/50mm ）．（a ）图1-4 二十分、五十分游标（b ）(2) 读数方法螺旋测微计固定套管上沿轴向刻有一条细线，在其下方刻有15分格，每分格1mm ；在其上方，与下方“0”线错开0.5mm 处开始，每隔1mm 刻有一条线；这就使得主尺的分度值为0.5mm ．在测量时，把物体放在测微螺杆和测砧的测量面之间，旋转棘轮使测量面与待测物体接触，当听到棘轮咔、咔的响声便可读数．先将主尺上没有被微分套管前段遮住的刻度读出，再读出固定套管横线所对准的微分套筒上可动刻度的读数，还要估读一位，即读到0.001mm ．把主尺上读出的数（如0.5mm ，1.0mm ，1.5mm 等）和从微分套筒读出的数（小于0.5mm ）相加，即是测量值．使用螺旋测微计测量时，要注意防止读错主尺数（整圈数），如图1-6所示的三例，（a ）比（b ）多转一圈，读数相差0.5mm ，（a ）的读数为5.904mm ，（b ）的读数为5.404mm ．（c ）的微分套筒转的圈数是3而不是4，读数为1.758mm 而不是2.258mm ．螺旋测微计尾端有一棘轮装置5，拧动棘轮可使测微螺杆移动，当测微螺杆与物体（或测砧）相接后的压力达到某一数值时，棘轮将滑动并有咔咔的响声，微分套管不再转动，测微螺杆也停止前进，这时就可读数．设置棘轮可保证每次的测量条件（对被测物的压力）一定，并能保护螺旋测微计的精密的螺纹．不使用棘轮而直接转动微分套筒去卡住物体时，由于对被测物的压力不稳定，而测不准．另外，如果不使用棘轮，微分035404535404502025300(a)(b)(c)5.904mm5.404mm 1.758mm 图1-6 螺旋测微计读数5678图1-5 螺旋测微计套筒上的螺纹将发生变形和增加磨损，降低了仪器的准确度，这是使用螺旋测微计必须注意的问题．不夹被测物而使测微螺杆与测砧相接时，微分套筒上的零线应当刚好和固定套管上的横线对齐．实际使用的螺旋测微计，由于调整得不充分或使用的不当，其初始状态和上述要求不符，即有一个不等于零的零点读数，并注意零点读数的符号不同．每次测量之后，要从测量值的平均值中减去零点读数． 四、CH-B 型测厚仪（1）、构造它是由测头，捏手，座架和百分表构成，如图1-7所示，其中测头可上.下移动，该仪器有测量快速、直感、轻便等特点。
它的最大的量程为10mm ，分度值为0.01mm 。
（2）、测量方法A 、测试前先转动百分表的外壳，把长指针调到零位.并经试行发动捏手，试几次，回零后方可进行测试。
B 、测量时手持捏手挤升测头，将被测物置于工作台测量头正下方，轻放捏手，测厚仪中百分表显示的读数，即被测物的厚度。
为使测试效果准确， 同一被测物体要在不同位置测量几次取其平均值。
C 、测厚仪中百分表表面大圆圈是把1mm 划为100等分， 每一格为1/100mm=0.01mm ，小圆圈是 把10mm 划为10等分则每一格为10/10mm=1mm ，它的读数是小指针所指的刻度加上大圆圈上指针的示数.如图1-8所示，读数:L =(1⨯2+0.01⨯15.0)mm=(2+0.150)mm=2.150mm图1-8 读数方法示意图1-7 CH-B 型测厚仪五、分析天平 1．实验原理天平是一种等臂杠杆装置，用于实验室称衡质量。
停点：天平振动逐渐衰减后的停止点就是停点．阻尼式天平衰减较快，振动4~5次后指针的位置即可认为是停点．非阻尼式的天平要连续读出左右摆动5次的指针位置a1、b1、a2、b2、a3，则停点2)2213321(b b a a a e ++++=.例如13.2、5.3、12.4、6.0、11.8.e ＝9.1．零点：天平秤盘上不加负载(空载)时的停点为零点。
按其精确程度分为物理天平和分析天平两类。
天平有最大载量和灵敏度两个主要性能指标。
I ．天平的灵敏度天平灵敏度是指天平两盘中负载相差一个单位质量时，指针偏转的分格数，即灵敏度 m S ∆=α （1-1）将天平游码置于梁上左侧1mg 处，测出停点为e 1，其次，将游码移到梁上右侧1mg 处，测出停点为e 2，则mgdiv e e s 212-=。
天平的感量为灵敏度的倒数，即感量αm S G ∆==1 （1-2）它表示天平指针偏转一个小分格，砝码盘上要增加或减小的质量。
感量越小，天平的灵敏度越高。
II ．精密称衡的系统误差补正分析天平称量质量的系统误差主要是天平横梁臂长不相等和空气浮力的影响。
以下讨论后两个因素的校正方法。
（1）横梁臂长不相等的校正复称法：设L 1及L 2分别为天平左右两臂的长度。
先将物体放在左盘，M 1砝码放在右砝码盘，由于天平横梁臂长不相等，天平平衡时虽有ML 1＝M 1L 2，但M ≠M 1。
若将物体放在右砝码盘，而在左盘的砝码为M 2时天平再次平衡。
则有ML 2＝M 2L 1，合并以上两式，并考虑到M 1－M 2<<M ，则有21)1(221221M M M M M M M -+==)211(2212M M M M -+≈)(2121M M += （1-3）（2）空气浮力校正假定待测物的体积为V ，砝码的体积为v ，待测物体及砝码的质量分别为M 及m ，称量时空气的密度为0ρ ，当天平平衡时物体及砝码均受到空气的浮力的影响。
