3水泥
熟料中SO_3对水泥性能的影响
６ 月 ０．９３ ２ １５ ２ １５ ３０．２ ６１．２ ０．９４ １ ３７ ２ １４ ２８．８ ５９．９ ０．７４ １ ２８ ２ ２１ ２８．８ ５９．０
７ 月 ０．９０ １ ４５ ２ ０５ ２８．６ ５９．１ ０．８１ １ ３２ ２ １０ ２８．７ ５９．１ ０．６７ １ ４１ ２ ３１ ２９．８ ６０．２

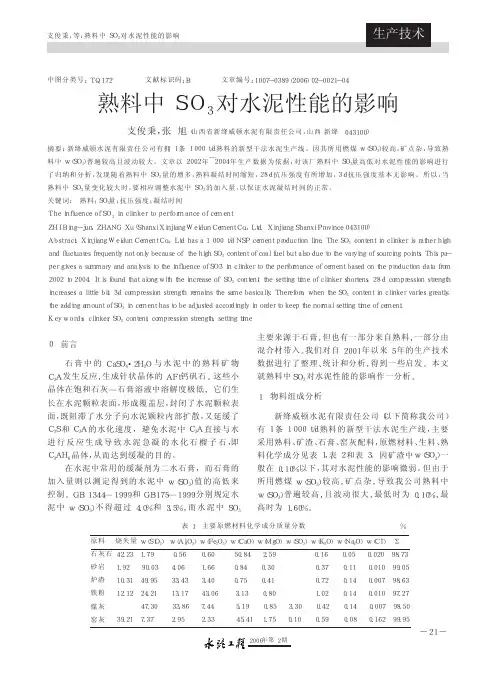

支俊秉， 等： 熟料中 ＳＯ３ 对水泥性能的影响
生产技术
中图分类号： ＴＱ１７２
文献标识码：Ｂ
文章编号：１００７－ ０３８９（ ２００６） ０２－ ００２１－ ０４
熟料中 Ｓ Ｏ３ 对水泥性能的影响
支俊秉， 张 旭（ 山西省新绛威顿水泥有限责任公司， 山西 新绛 ０４３１００）
摘要： 新绛威顿水泥有限责任公司有拥 １ 条 １ ０００ ｔ／ｄ 熟料的新型干法水泥生产线。因其所用燃煤 ｗ（ ＳＯ３） 较高， 矿点杂， 导致熟 料中 ｗ（ ＳＯ３） 普遍较高且波动较大。文章以 ２００２ 年￣２００４ 年生产数据为依据， 对该厂熟料中 ＳＯ３量高低对水泥性能的影响进行 了归纳和分析， 发现随着熟料中 ＳＯ３ 量的增多， 熟料凝结时间缩短， ２８ ｄ 抗压强度有所增加， ３ ｄ 抗压强度基本无影响。所以， 当 熟料中 ＳＯ３ 量变化较大时， 要相应调整水泥中 ＳＯ３ 的加入量， 以保证水泥凝结时间的正常。 关键词： 熟料； ＳＯ３量； 抗压强度； 凝结时间 Ｔｈｅ ｉｎｆｌｕｅｎｃｅ ｏｆ ＳＯ３ ｉｎ ｃｌｉｎｋｅｒ ｔｏ ｐｅｒ ｆｏｒ ｍａｎｃｅ ｏｆ ｃｅｍｅｎｔ ＺＨＩ Ｂｉｎｇ － ｊｕｎ， ＺＨＡＮＧ Ｘｕ（ Ｓｈａｎｘｉ Ｘｉｎｊｉａｎｇ Ｗｅｉｄｕｎ Ｃｅｍｅｎｔ Ｃｏ．， Ｌｔｄ． Ｘｉｎｊｉａｎｇ Ｓｈａｎｘｉ Ｐｒｏｖｉｎｃｅ ０４３１００） Ａｂｓｔｒ ａｃｔ： Ｘｉｎｊｉａｎｇ Ｗｅｉｄｕｎ Ｃｅｍｅｎｔ Ｃｏ．， Ｌｔｄ ｈａｓ ａ １ ０００ ｔ／ｄ ＮＳＰ ｃｅｍｅｎｔ ｐｒｏｄｕｃｔｉｏｎ ｌｉｎｅ． Ｔｈｅ ＳＯ３ ｃｏｎｔｅｎｔ ｉｎ ｃｌｉｎｋｅｒ ｉｓ ｒａｔｈｅｒ ｈｉｇｈ ａｎｄ ｆｌｕｃｔｕａｔｅｓ ｆｒｅｑｕｅｎｔｌｙ ｎｏｔ ｏｎｌｙ ｂｅｃａｕｓｅ ｏｆ ｔｈｅ ｈｉｇｈ ＳＯ３ ｃｏｎｔｅｎｔ ｏｆ ｃｏａｌ ｆｕｅｌ ｂｕｔ ａｌｓｏ ｄｕｅ ｔｏ ｔｈｅ ｖａｒｙｉｎｇ ｏｆ ｓｏｕｒｃｉｎｇ ｐｏｉｎｔｓ． Ｔｈｉｓ ｐａ－ ｐｅｒ ｇｉｖｅｓ ａ ｓｕｍｍａｒｙ ａｎｄ ａｎａｌｙｓｉｓ ｔｏ ｔｈｅ ｉｎｆｌｕｅｎｃｅ ｏｆ ＳＯ３ ｉｎ ｃｌｉｎｋｅｒ ｔｏ ｔｈｅ ｐｅｒｆｏｒｍａｎｃｅ ｏｆ ｃｅｍｅｎｔ ｂａｓｅｄ ｏｎ ｔｈｅ ｐｒｏｄｕｃｔｉｏｎ ｄａｔａ ｆｒｏｍ ２００２ ｔｏ ２００４． Ｉｔ ｉｓ ｆｏｕｎｄ ｔｈａｔ ａｌｏｎｇ ｗｉｔｈ ｔｈｅ ｉｎｃｒｅａｓｅ ｏｆ ＳＯ３ ｃｏｎｔｅｎｔ， ｔｈｅ ｓｅｔｔｉｎｇ ｔｉｍｅ ｏｆ ｃｌｉｎｋｅｒ ｓｈｏｒｔｅｎｓ， ２８ ｄ ｃｏｍｐｒｅｓｓｉｏｎ ｓｔｒｅｎｇｔｈ ｉｎｃｒｅａｓｅｓ ａ ｌｉｔｔｌｅ ｂｉｔ， ３ｄ ｃｏｍｐｒｅｓｓｉｏｎ ｓｔｒｅｎｇｔｈ ｒｅｍａｉｎｓ ｔｈｅ ｓａｍｅ ｂａｓｉｃａｌｌｙ． Ｔｈｅｒｅｆｏｒｅ， ｗｈｅｎ ｔｈｅ ＳＯ３ ｃｏｎｔｅｎｔ ｉｎ ｃｌｉｎｋｅｒ ｖａｒｉｅｓ ｇｒｅａｔｌｙ， ｔｈｅ ａｄｄｉｎｇ ａｍｏｕｎｔ ｏｆ ＳＯ３ ｉｎ ｃｅｍｅｎｔ ｈａｓ ｔｏ ｂｅ ａｄｊｕｓｔｅｄ ａｃｃｏｒｄｉｎｇｌｙ ｉｎ ｏｒｄｅｒ ｔｏ ｋｅｅｐ ｔｈｅ ｎｏｒｍａｌ ｓｅｔｔｉｎｇ ｔｉｍｅ ｏｆ ｃｅｍｅｎｔ． Ｋｅｙ ｗｏｒ ｄｓ： ｃｌｉｎｋｅｒ； ＳＯ３ ｃｏｎｔｅｎｔ； ｃｏｍｐｒｅｓｓｉｏｎ ｓｔｒｅｎｇｔｈ； ｓｅｔｔｉｎｇ ｔｉｍｅ
3-水泥中三氧化二铝、氧化镁、氧化钙含量测定(精)
式中：c(EDTA)- EDTA标准滴定溶液的浓度，
mol/L；
V-滴定钙镁含量时消耗的EDTA标准滴定溶液毫
升数；
V1-滴定钙时消耗的EDTA标准滴定溶液毫升数；
m-试样质量，g；
冷却，加4-6d PAN指示液，用CuSO４标准溶液滴
定之溶液紫色不变为终点。
计算出体积比：
V ( EDTA) K V (CuSO4 )
试验步骤
准 确 移 取 １ ０ ml 0.02mol.L-1EDTA 标 准 溶 液 于
250ml锥形瓶中，用水稀释至约150ml,加15ml Ｈ
Ａc-NaAc缓冲溶液，以精密试纸检查溶液酸度，
氧化镁的测定
原理
在pH=10的氨-氯化氨溶液中，以三乙醇胺、酒石
酸钾钠为掩蔽剂铬黑T为指示剂，用EDTA标准溶
液滴定溶液中钙镁的总量，由钙镁总量减去钙的
量为MgO的量。
试剂
氨-氯化铵缓冲溶液（PH=10），称取54gNH4Cl溶
于水，加350ml氨水，稀释至1000mL
酒石酸钾钠 100g/L
试剂
氨水（1+1）
HAc-NaAc缓冲溶液（pH＝4.3）称取164g醋酸钠（CH３
COONa.3H２O），溶于水，加84ml冰醋酸，稀释至 1000ml。
ＰＡＮ指示剂
２g.L-1,称取0.2gＰＡＮ溶于100ml乙醇中 0.02mol.L-1
ＥＤＴＡ标准滴定溶液
CuSO4标准滴定溶液
In3（橙色）
pH<6
pH7~11
3 硅酸盐水泥配方设计
2).水化特性 ａ.水化迅速，凝结很快，如不加石膏等缓凝
剂，易使水泥急凝。 ｂ.早期强度较高，但绝对值不高。它的强度
3d之内就大部分发挥出来，以后却几乎不再增长， 甚至倒缩。
ｃ.水化热高，干缩变形大，脆性大，耐磨性 差，抗硫酸盐性能差。故制造抗硫酸盐水泥或大 体积混凝土工程用水泥时，应将铝酸三钙控制在 较低的范围之内。
合成固熔体以及溶于液相中，多余的氧化镁结晶 出来，呈游离状态。当熟料快速冷却时，结晶细 小，而慢冷时其晶粒发育粗大，结构致密。
方镁石半包裹在熟料矿物中间，与水反应速 度很慢，通常认为要经过几个月甚至几年才明显 反映出来。水化生成Mg（OH）2时，固相体积膨胀 148%，在已硬化的水泥石内部产生很大的破坏应 力，轻者会降低水泥制品强度，严重时会造成水 泥制品破坏，如开裂、崩溃等。
玻璃体不及晶体稳定，因而水化热较大；在 玻璃体中，-C2S可被保留下来而不至于转化成几 乎没有水硬性的-C2S；玻璃体中矿物晶体细小， 可以改善熟料性能与易磨性。
6.游离氧化钙和方镁石 1）.游离氧化钙的种类及其对水泥安定性的影响
游离氧化钙是指熟料中没有以化合状态存在 的氧化钙，又称为游离石灰（ƒ-CaO）。
硅酸三钙和硅酸二钙都是硅酸盐矿物，硅酸 盐水泥熟料的名称也由此而来。在煅烧过程中，
铝酸三钙和铁铝酸四钙与氧化镁、碱等在1250～
1280℃开始，会逐渐熔融成液相以促进硅酸三钙 的顺利形成，因而把它们称之为熔剂性矿物。
（三）熟料矿物的特性
1.硅酸三钙 1).形成条件及其存在形式
硅酸三钙是硅酸水泥熟料中的主要矿物，通常， 它是在高温液相作用下，由先导形成的固相硅酸二 钙吸收氧化钙而成。
20％～24％ 4％～ 7％
2.5％～6％
土木工程材料第三章水泥
水泥的品种很多，按化学成分可分为硅酸盐、 铝酸盐、硫铝酸盐等多种系列水泥，本章主要介 绍应用最广的硅酸盐系列水泥。硅酸盐系列水泥 按其性能和用途.
常用水泥
硅酸盐系列水泥 特种水泥
硅酸盐水泥 普通水泥 矿渣水泥 火山灰水泥 粉煤灰水泥 复合水泥
3.1 常用水泥 3.1.1 常用水泥的生产 3.1.1.1 水泥熟料的烧成 烧制硅酸盐水泥熟料的原材料主要是提供CaO 的石灰质原料，如石灰石、白垩等，及提供Si02、 Al2O3和少量Fe2O3的粘土质原料，如粘土、页岩等。 此外，有时还配入铁矿粉等辅助原料。将上述几 种原材料按适当比例混合后在磨机中磨细，制成 生料，再将生料入窑进行煅烧，便烧制成黑色球 状的水泥熟料。
(2)水化热大 水泥的水化反应为放热反应，水化过程放出的 热量称为水泥的水化热。硅酸盐水泥的C3S和C3A含 量高，水化热大，放热周期长，一般水化3d的放 热量约为总水化热的50％，7d为75％，3个月达90 ％。硅酸盐水泥不宜在大体积工程中应用。
(3)耐腐蚀性差 硅酸盐水泥硬化后，在一般使用条件下有较 高的耐久性。可是，在淡水、酸与酸性水和硫酸 盐溶液等有害的环境介质中，则会发生各种物理 化学作用，导致性能改变，强度降低，甚至破坏。 引起整个工程结构的破坏。
(4)火山灰质硅酸盐水泥 由硅酸盐水泥熟 料，20％～50％火山灰质混合材料和适量石膏组 成。
(5)粉煤灰硅酸盐水泥 由硅酸盐水泥熟料， 20％～40％粉煤灰和适量石膏组成。
(6)复合硅酸盐水泥 由硅酸盐水泥熟料， 15％～50％的两种或两种以上混合材料和适量石 膏组成。
3.1.2 常用水泥的特性 3.1.2.1硅酸盐水泥
水泥熟料颗粒水化，接着矿渣受熟料水化时析出的 Ca(OH)2及外掺石膏的激发，其玻璃体中的活性氧化 硅和活性氧化铝进入溶液，与Ca(OH)2反应生成新的 水化硅酸钙和水化铝酸钙，因为石膏存在，还生成 水化硫铝酸钙。
3. 水泥
其中，硅酸三钙和硅酸二钙为强度组分，铝酸三钙和铁铝酸四钙为熔 剂组分。 其他还有少部分f-CaO、f-MgO及玻璃体等
三、硅酸盐水泥的主要技术性能
1. 密度
2. 细度(分散度) 3. 需水量 4. 泌水性和保水性 5. 凝结时间 6. 体积安定性 7. 强度等级 8. 水化热 9. 碱含量 10. 氯离子含量
抗折强度 3d 28d ≥3.5 ≥6.5 ≥4.0 ≥4.0 ≥7.0 ≥5.0 ≥5.0 ≥8.0 ≥5.5 ≥3.5 ≥6.5 ≥4.0 ≥4.0 ≥7.0 ≥5.0
品 种 矿渣硅酸盐水泥 火山灰硅酸盐水 泥 粉煤灰硅酸盐水 泥 复合硅酸盐水泥
强度等 级 32.5 32.5R 42.5 42.5R 52.5
度需水量。（水泥重量百分数）P.O水泥一般在25~28%
之间。
影响因素：
①细度； ②矿物组分：C3A>C3S>C4AF>C2S
4．泌水性与保水性
(water bleeding and water retentivity)
在拌制水泥浆以及砂浆、砼时，为保证必要的和易性， 往往加入比标准稠度用水量多的水。但是，水泥由于自重 的原因，有可能下沉，而余水则向上移动被析出，从而使 浆体分层，从而影响强度及耐久性等。（这一现象即称为 泌水性） 与之有关的是保水性：此时余水不会析出，但当在真空 抽吸时能析出，这种现象称为保水性。
1)碳酸的腐蚀 2)一般酸的腐蚀 3)镁盐的腐蚀 (3)膨胀性腐蚀 1)硫酸盐腐蚀 2)硫酸的腐蚀 (4)碱的腐蚀 (5)水泥石腐蚀的防止
八、水泥的储存与运输
储存条件：不得受潮，或混入杂物 存放期：不得超过３个月，超过３个月应重新检验强 度，以实测为准 运输
lc3水泥标准
lc3水泥标准
LC3水泥是一种新型低碳胶凝材料，由瑞士联邦理工学院（洛桑）的研究成果。
这种水泥主要由石灰石、煅烧黏土、石膏和熟料组成。
在LC3中，石灰石与煅烧黏土会发生反应生成碳铝酸盐水合物，促进水泥水化，水化产物随着煅烧黏土掺量的增加而增加。
LC3水泥中最常用的体系是LC3-50，其组成为50%水泥、30%煅烧黏土、15%石灰石以及5%石膏。
这种水泥在熟料替代率高达50%的情况下，其各项性能仍不逊色于普通硅酸盐水泥。
以上内容仅供参考，如需更具体准确的解释，建议查阅关于lc3水泥的资料或者咨询专业人士。
3：7灰土回填交底内容
（五）基坑（槽）底或基土表面应将虚土、树叶、木屑、纸片等清理干净，并打两遍底夯，，然后用灰土分层回填夯实，要求坑底平整干净。
一、材料要求
1土料：宜优先采用基槽中挖出的粉质粘土及塑性指数大于7的粘质粉土，不得含有冻土、耕土、淤泥、有机质等杂物。使用前应过筛，其粒径不大于15mm。含水率应符合规定。
2石灰：应用新鲜的块灰或生石灰粉，使用前应经过1～2d的充分熟化并过筛，其粒径不得大于5mm，不得夹有未熟化的生石灰块及其他杂质，也不得含有过多的水分。生石灰中CaO含量要求大于80%，对于室内地坪、室外散水、管沟等次要工程，其CaO含量不低于60%。
（十）雨、冬期施工：
1灰土应连续进行，尽快完成。施工中应防止地面水流入槽坑，以免边坡塌方或基土遭到破坏。雨期应有防排水措施。刚铺完尚未夯实的灰土，如遭雨淋浸泡，则应将积水及松软灰土除去，重新补填新灰土夯实，稍受浸湿的灰土，应在晾干后再夯打密实。
2冬期施工时，应采取防冻措施，打灰土用的土，应覆盖保温，不得含有冻土块，当日拌和灰土应当日铺完，要做到随筛、随铺、随打、随盖，认真执行接槎、留槎和分层夯实的规定。气温在－10℃以下时，不宜施工。
（八）留接搓规定：灰土分段施工时，上下两层灰土的接槎距离不得小于500mm。铺灰时应从留槎处多铺500mm，夯实时夯过接缝300mm以上，接槎时用铁锹在留槎处垂直切齐。
（九）找平和验收：灰土最上一层完成后，应拉线或用靠尺检查标高和平整度。高的地方用铁锹铲平，低的地方补打灰土，然后请质量检查人员验收。
3
土木工程材料：第3章 水泥(cement)
第一节.通用硅酸盐水泥
A. 技术标准
2008年6月1日国家实施《通用硅酸盐水泥》GB175—2007新国标。 我国已逐步淘汰了立窑工艺生产水泥，目前采用更环保、高效、节能的 旋窑（回转窑）工艺。
B. 生产方式
硅酸盐水泥熟料 + 混合材料 + 石膏 C. 生产过程 两磨一烧
磨细为成品
水泥净浆搅拌机
先加水：120-150ml; 再加水泥：500g（5-10s内） 搅拌：低速120s；停：15s
高速: 120s
标准稠度用水量 测定（代用法）
释放试杆30s 时读数： 调整水量法： 26～30mm 固定水量法： P＝33.4－
0.185S
3. 凝结时间—分初凝和终凝
初凝—水泥加水拌和到水泥浆开始失去可塑性所需的时间 终凝—水泥加水拌和到水泥浆完全失去可塑性，并开始具有强度
介质的温度、流速、压力等
水泥石的腐蚀是一个极为复杂的物理化学过程 水泥石的腐蚀很少仅是单一的侵蚀作用，而是几种侵蚀同时存在，互
相影响，共同作用。
合理选择水泥品种
提高耐腐蚀的措施 提高水泥石的密实度
做保护层—石料、玻璃、陶瓷、沥青等
六. 通用硅酸盐水泥的储存、运输与保管
1.一般储存条件下,水泥的保质期为________个月. 2.即使在良好储存条件下也不能储存过久,因为水泥会吸收空气中________和
试饼法 雷 氏 法
5. 强度等级—采用水泥胶砂法测定
水泥胶砂配合比：水泥:标准砂:水= 1:3:0.5 标准试件： 4040160mm,一组3块 振动成型： 在频率2800~3000次/min，振幅0.75mm振实台上成型，
振动时间120s 试件养护： 在20 C 1C，相对湿度不低于90%的雾室或养护箱中24h，
通用硅酸盐水泥3号修改单
通用硅酸盐水泥3号修改单1.引言1.1 概述概述部分：通用硅酸盐水泥3号修改单旨在对现有的通用硅酸盐水泥3号进行修改和改进，以进一步提高其性能和适用范围。
本文将针对这一修改单进行详细的介绍和分析。
首先，介绍通用硅酸盐水泥3号的基本概念和应用。
通用硅酸盐水泥3号是一种常用的建筑材料，在建筑行业具有广泛的应用。
其特点是既具备良好的抗压强度，又具备较高的耐磨性和耐久性，因此被广泛用于混凝土和砂浆的制作中。
然而，随着建筑工程的不断发展和进步，现有的通用硅酸盐水泥3号在某些方面存在着一些不足。
比如，在特定的工程环境下，其抗压强度和耐久性可能无法满足需求；同时，其适用范围有限，仅适用于一些特定的工程场景。
因此，为了进一步提高通用硅酸盐水泥3号的性能和扩大其适用范围，需要对其进行修改和改进。
本次修改单的目标是针对现有通用硅酸盐水泥3号的不足之处进行改进，在保证其原有特点的基础上，提高其抗压强度、耐磨性和耐久性，同时拓展其适用范围，使其可以更好地满足不同工程场景的需求。
在下文中，将对通用硅酸盐水泥3号修改单的具体内容进行详细阐述。
首先，将介绍背景和问题分析，明确当前通用硅酸盐水泥3号存在的不足以及改进的方向。
然后，在结论部分，将总结修改单的实施效果，并提出相应的建议和展望。
通过对通用硅酸盐水泥3号的修改和改进，期望可以进一步提高其性能，扩大其适用范围，并为建筑行业的发展做出积极的贡献。
文章结构部分的内容可以写成以下形式：1.2 文章结构本文按照以下结构进行组织和展开：1. 引言部分对本篇文章进行了概述，介绍了文章的背景和目的。
2. 正文部分主要包括两个部分：背景介绍和问题分析。
2.1 背景介绍部分详细介绍了通用硅酸盐水泥3号的相关背景知识和应用领域。
2.2 问题分析部分对通用硅酸盐水泥3号所存在的问题进行了深入分析和探讨。
3. 结论部分总结了本文的研究结果，并提出了相应的建议和展望。
3.1 结果总结部分对文章的研究结果进行了概括和总结。
LC^3--一种新型低碳水泥
上安置模板。
(3)边梁位置模板吊架支撑体方式。
两边的工字梁间的模板及边梁外挂的0.445m的模板的支撑架体采用吊挂方式进行施工。
工字梁上放置两根18cm 高的槽钢,槽钢中间穿对拉螺杆拉吊模板支撑体的方式。
具体方法是采用工字梁上预埋的钢筋焊接直径25mm的钢筋作为槽钢的支撑架,槽钢支撑架高程为桥面铺装高程以上5cm位置。
待桥面铺装层施工完毕后将支撑钢筋割除,支撑钢筋割除后的外露面采用防锈漆涂刷处理。
槽钢布设间距1m。
将支撑模板的钢管及木方通过对拉螺栓吊挂加固。
(4)桥面铺装流程:模板安装→钢筋安装→防撞墙预埋钢筋安装→安装侧模→砼浇筑→试块制作→拆模、养护。
(5)底板模板铺设。
现浇桥面铺装模板采用竹胶板,外形尺寸与预制梁顶面紧密接触。
贴梁体的模板用短钢管带顶托相互顶牢,侧模用木方及斜支撑牢固的固定在模板承重的外伸木方上。
支设模板时严格把控模板搭接紧密程度,对模板合缝位置采用双面胶带或其他措施进行处理加固,避免浇筑混凝土出现外漏现象。
(6)钢筋加工及绑扎施工。
在钢筋绑扎时,要对预制梁翼缘板位置的混凝土浮浆凿除,纵向和横向加强杆以及预制梁的重叠部分通过捆扎和单面焊接交替进行。
(7)混凝土浇筑及养护。
现浇桥面采用混凝土铺设,尽可能使用商品混凝土,检查搅拌站,集中运输,使用专业砼泵车将混凝土垂直输送到梁面。
当混凝土输送到主要部分进行浇注时,应该振动并且密实。
严格保证夹层连接,避免泄漏和过度振动。
浇筑顺序为自梁端横向浇筑。
混凝土在浇筑完毕达到终凝后,应洒水养护。
4效益分析4.1社会效益安拆速度快,节约了时间成本,加快了施工进度。
在一定程度上降低了对周围居民集聚区的日常生活出行的干扰。
支架杆件整体稳定性能好,施工安全得到有力保障。
4.2经济效益悬吊式支架相对于普通支架,材料为普通脚手架钢管及工字钢,底托、顶托、卡扣均为普通架材,材料购置方便;利于多次周转使用。
有利于节约时间成本、经济成本、有利于推动整个施工项目的进度。
胶凝材料学-水泥3
诱导期的开始：泰卓斯((Tadros)等人认为C3S与水接触后很快水解， OHCa2+与[SiO4]4+进入溶液。他们认为C3S为不一致溶解，溶液中C/S OH 的比值远超过3，因此，C3S粒子表面形成了缺钙的富硅层。然后 [SiO4]42+ Ca Ca2+ Ca2+ 被吸附在富硅层表面使其带正电荷，形成双电层。随着双电 层的形成，C3S的溶解变慢，导致诱导期开始。 诱导期的终止：C3S仍缓慢溶解，以生成富有Ca2+和OH-离子的溶 液，由于溶液中硅酸根离子的存在，对Ca(OH) 2的析晶具有抑制作 用。因此，Ca(OH) 2晶核形成过程被延迟，只有当溶液中建立了充 分的过饱和度时，才能形成稳定的Ca(OH) 2晶核。当Ca(OH) 2晶核 达到一定尺寸，并有足够的数量，液相中的Ca2+与OH离子迅速沉 淀析出Ca(OH) 2晶体，随之溶解加速。这时诱导期结束，加速期开 始。
铝酸三钙
结构特征
C3A结构中，铝离子具有两种配位形式，处于不 规则状态，因而具有更高活性。 C3A结构中具有较大的空洞，OH-离子很容易进 入晶格内部，因此水化速度较快。 C3A结构中，钙离子具有不规则配位，处于不规 则状态，因而具有更高活性。
硅酸盐水泥熟料的矿物组成
铁铝酸四钙
二、硅酸盐水泥熟料矿物结构
C 3A
C4AF
C 3S
C 2S
硅酸盐水泥熟料的矿物组成
硅酸三钙
硅酸三钙的化学成分为3CaO· 2，其简写为C3S。它是 SiO 硅酸盐水泥熟料中最主要的矿物成分，约占水泥熟料总 量的44~62％。硅酸三钙遇水后能够很快与水产生水化 反应，并产生较多的水化热。它对促进水泥的凝结硬化， 特别是对水泥3~7天内的早期强度以及后期强度都起主 要作用。
3%水泥稳定土施工方案
首件产品A类路基填筑试验段施工方案（K122+310～K122+410段）编制：审核：审批：中铁三局集团霍永高速公路（西段）六总队目录一、目的 (2)二、资源配置 (2)三、试验段用施工材料及比例 (3)四、施工工艺流程 (4)五、主要施工方法及施工工艺 (4)六、施工质量控制要点 (7)七、文明施工管理 (8)八、质量保证措施 (9)九、工期保证措施 (10)十、环境保护措施 (11)3%水泥稳定土施工技术方案一、目的中铁三局集团霍永高速公路（西段）六总队管段K117+000-K127+485段（不含K118+400-K119+600）, 设计填方段上路床30cm采用6%石灰土填筑，挖方段超挖80cm，换填6%灰土,设计6%灰土方量70651方，现经业主要求我队6%灰土更改为3%水泥稳定土。
我总队准备在 K122+300-K122+620段路堑挖方换填段试验3%水泥稳定土。
试验路段桩号为 K122+310-K122+410，长度为100m，本试验段试验目的：确认3%水泥稳定土的松铺厚度、碾压遍数、路拌机路拌次数、机械配合最佳组合等施工参数，用以指导管段内3%水泥稳定土填筑大面积的施工作业。
二、资源配置1、质量管理组织试验段主要人员职能分配表序号姓名职务职责备注1 刘妍队长负责试验段总体安排2 段久波总工负责试验段技术和质量3 宋晋喜副队长负责各方协调4 王世军实验室主任负责试验段压实度检测5 朱延学技术室主任负责试验段数据收集、整理和总结6 曹璐技术员负责现场放线、记录7 刘巍路基施工副经理负责试验段工人机械设备管理8 杨建路基施工副队长负责试验段工人机械设备调配9 张树忠现场领工员负责现场实际施工10 吴元甲实验员负责试验段压实度检测2、机械设备为了保证试验段施工时各工序施工过程的顺利进行和各项检测工作的正常开展，试验段施工将配备性能良好的施工机械设备和有关检测仪器，并且做好施工前的保养和维护工作。
水稳3mpa水泥含量__概述说明以及解释
水稳3mpa水泥含量概述说明以及解释1. 引言1.1 概述水稳3mpa水泥含量是指在水泥稳定土工程中，所使用的水泥的比例或含量达到了3mpa。
水稳3mpa水泥含量在工程建设和施工中起着重要的作用，因为它直接影响到工程的质量和性能。
本文将对水稳3mpa水泥含量进行全面的概述、说明和解释，并探讨其意义与应用。
1.2 文章结构本文将从引言、正文、解释水稳3mpa水泥含量的意义以及相关技术与实践案例分析等方面来论述。
首先，我们将简要介绍文章的结构框架，帮助读者更好地理解整个文章。
1.3 目的本文旨在深入探讨和解析水稳3mpa水泥含量在工程建设中的重要性，并提供相关技术与实践案例分析来支持我们的观点。
通过阐述其影响因素和作用机制，我们希望能够引起人们对于合理使用和控制水稳3mpa水泥含量的关注，并得出一些对未来研究方向有益启示的结论。
2. 正文2.1 什么是水稳3mpa水泥含量水稳3mpa水泥含量是指将3MPa的抗压强度作为要求，通过控制水稳拌合料中使用的水泥的用量来达到这一目标。
在水稳拌合料中加入适当的水泥量可以提高其硬化后的抗压能力。
2.2 水稳3mpa水泥含量的重要性保持合适的水稳3mpa水泥含量对于工程施工具有重要意义。
适宜的水泥含量可以保证混凝土拌和后具备足够的强度和耐久性，以应对日常使用及外部荷载带来的压力。
2.3 水稳3mpa水泥含量的影响因素确定适当的水稳3mpa水泥含量需要考虑多个因素。
首先是所使用的骨料种类和质量，不同类型的骨料需要不同比例下添加相应数量的水泥才能满足3MPa 抗压强度要求。
其次是施工现场环境条件，例如温度、湿度等会影响混凝土坍落度和早期强度发展速率，因此需要针对不同环境条件进行适当调整。
确定水稳3mpa水泥含量的同时还需考虑成本因素。
过多的水泥用量会增加工程成本并带来不必要的资源浪费，而过少的用量可能导致混凝土强度不足无法满足使用要求。
因此，在确定水稳3mpa水泥含量时，需要综合考虑上述因素，并根据具体情况做出合理的选择和调整。
新型低碳水泥LC^3的应用前景(上)
研究与探讨Research & Discussion新型低碳水泥L C3的应用前景(±)付立娟(国家建筑材料展贸中心，北京100037 )摘要：从新型低碳水泥LC3性能特性、生产与应用、技术可行性和盈利能力、环境影响评价等方面阐明，其可以减少30%的C02碳排放和水泥生产中15%~20%的能耗，是传统普通硅酸盐水泥最有希望的替代 品。
为未来水泥提供了一种可持续、高性能和低成本的替代方案，并为我国研究更可持续的硅酸盐水泥替 代材料提供了有益借鉴和参考。
关键词：新型低碳水泥LC3;胶凝材料；替代品中图分类号：TQ172.7 文献标识码：B文章编号：1671 —8321 (2020) 09—0098—050概述发展中国家的快速城市化和基础设施建设加快带动 水泥消费量巨增。
预计到2030年，全球水泥产量将增加 达50亿吨以上。
水泥工业在促进全球经济发展的同时也 消耗了大量的资源和能源。
LC3为大规模生产低碳水泥提 供了一种低碳、节能降耗的应用前景。
石灰石煅烧黏土水泥（LC3)来源于瑞士联邦理工学 院（洛桑）的研究，于2013年与古巴和印度的合作伙伴共 同开发，通过火山灰反应和石灰石-黏土的相互作用增强 了胶凝材料的性能，可以减少高达30%的C02排放和水泥 生产中15% ~20%的能耗。
LC3为大规模生产低碳水泥提供了一种可行的解决 方案，是一种有前景、具有与普通硅酸盐水泥强度发展 特征相当的低熟料水泥，也为大体积混凝土构件用低热、低成本胶凝材料提供了一种方法，为开发区创造了更为经 济可行的材料。
随着该技术的日渐明晰，LC3成为了传统 普通硅酸盐水泥最有希望的替代品。
在名称LC3-X中，X表示混合物中的熟料含量，以百 分比表示。
如LC3-50,表示该水泥中含有50%的熟料，如图1所示。
100* 80军60m4〇柜20PC PPC30 LC3-50LC3-65图1LC3水泥组分示意图从资源和(：02方面看，LC3的容量空间没有限制，可以 用现有的生产设备生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章：水泥
一、名称解释
水硬性胶凝材料；硅酸盐水泥；水泥的初凝和终凝；体积安定性；
活行混合材料；火山灰性；潜在水硬性；标准稠度用水量；
水化热；水泥的废品及不合格品。
二、填空
1、通用水泥中，硅酸盐水泥的代号为、，普通水泥的代号为,矿渣水泥的代号为,火山灰水泥的代号为，粉煤灰水泥的代号为。
2、硅酸盐水泥熟料的矿物组成为、、、，简简写为、、、。
3、石膏在硅酸盐水泥中起到的作用，在矿渣水泥中起到和的作用。
4、常用的活性混合材为、、，活性混合材的化学成分为、和。
5、在水泥矿物组成中反应速度最快的是，其次为，最慢的是。
6、水泥水化反应后，生成的主要水化产物有和凝胶，和
和晶体，其中约占70%，约占20%。
7、活性混合材料的激发剂分为和两类。
8、掺活性混合材硅酸盐水泥首先是的水化，然后水化生成的和发生反应。
故掺混合材料的硅酸盐水泥共进行了两次反应。
9、水泥熟料中掺加活性混合材可使水泥早期强度，后期强度，水化热，耐酸及耐水性。
10、硬化后的水泥石结构主要是由、、、等组成的结构体。
11、引起水泥石腐蚀的内因主要是由于水化产物中含有、及水泥石
所造成的。
12、水泥石腐蚀的类型主要有、、、。
13、防止水泥石腐蚀的措施主要有、、三种方法。
14、硅酸盐水泥的细度用表示，其它品种的通用水泥用表示。
15、水泥的安定性是指水泥在凝结硬化过程中的均匀性，引起水泥体积安定性不良的原因是由于水泥中、、的存在。
16、沸煮法主要是检测由引起的水泥体积安定性不良，沸煮法又分为
两种。
17、水泥的水化热多，有利于施，而不利于工程。
18、国家标准规定水泥中凡、、、、
中任一项不符合规定时，均为废品，判为废品的水泥用在建筑工程。
19、掺混合材的硅酸盐水泥同硅酸盐水泥相比，其具有早期强度，后期强度，水化热，耐蚀性，其蒸汽养护效果，抗冻性，抗碳化能力的特性。
其中矿渣水具有好，粉煤灰水泥有小的特性。
20、在生产硅酸盐水泥时掺入适量石膏后，石膏可同水泥熟料水化生产的反应，生产难溶水的。
21、水泥的细度是用和表示的。
其细度越大，越大，但细度过细，水泥硬化过程中易引起。
三、选择题
1、水泥的凝结硬化程度同下列哪些因素有关（）。
（1）细度，（2）标准稠度用水量，（3）水泥的初凝时间。
2、高层建筑基础工程的混凝土宜优先选用（）。
（1）普通水泥，（2）矿渣水泥，（3）火山灰水泥。
3、在生产混凝土构件时，常用蒸汽养护的方法，宜选用水泥。
（1）普通水泥，（2）高铝水泥，（3）粉煤灰水泥。
4、在江河桥梁建设中，不宜采用水泥拌制混凝土。
（1）普通水泥，（2）矿渣水泥，（3）火山灰水泥。
5、硅酸盐水泥硬化后，由于环境中含有较高的硫酸盐而引起水泥石体积开裂，这是由于生产了。
（1）硫酸钙，（2）硫酸镁，（3）钙矾石。
6、为了制造快硬高强水泥，不能采用的措施为。
（1）加大水泥的表面积，（2）提高石膏的含量，（3）增加C3A和C2S的含量。
7、在正常条件下，通用水泥的有效期为月。
（1）1，（2）2，（3）3。
8、某工程中用普通水泥配制的混凝土产生裂纹，试分析下述原因中哪个不正确。
（1）混凝土因水化后体积膨胀而开裂，（2）因干缩变形而开裂，（3）水泥安定性不良。
9、在条件下，可以选用硅酸盐水泥。
（1）流动水，（2）含碳酸的水，（3）含重碳酸的水。
10、国家规范中规定，水泥检验不合格时，需作废品处理。
（1）强度，（2）初凝时间，（3）终凝时间，（4）安定性。
11、下列哪种工程中宜优先选用硅酸盐水泥。
（1）预预应力混凝土，（2）耐减混凝土，（3）地下室混凝土。
12、用掺混合材的硅酸盐水泥拌制的混凝土最好采用。
（1）标准条件养护，（2）水中养护，（3）蒸压养护。
13、在施工中为了加快水泥的凝结速度，可加入适量的。
（1）石灰，（2）石膏，（3）氯化钙。
四、判定题
1、测定通用水泥的强度时，拌制的胶砂W/C是个定值。
（）
2、硅酸盐水泥抗冻性好，因此其特别适合用于冬季施工。
（）
3、硅酸盐水泥不能与石灰混用，因多余的氧化钙会使水泥体积安定性不良。
（）
4、因为用水量是决定混凝土流动性的主要因素，所以要测定水泥的标准稠度用水量。
（）
5、水泥是碱性物质，因此其可以用于碱性环境中，而不受侵蚀。
（）
6、粉煤灰水泥与硅酸盐相比，因为掺入了大量的混合材，故其强度也就降低了。
（）
7、用沸煮法检查水泥试饼，未发现有明显贯穿裂缝就可以判断水泥的安定性了。
（）
8、水泥的凝结时间不合格，可以降级使用。
（）
9、由于火山灰水泥的耐热性差，故不宜用于蒸汽养护。
（）
10、硅酸盐水泥的细度越细越好。
（）
11、水泥强度的确定是以28天为最后龄期强度，但28天以后其强度是继续增长的。
（）
12、水泥石硬化很长时间后，水泥中游离的MgO和SO3才开始生产膨胀产物，此时水泥石强度已经能抵抗它所造成的破坏，故在试验测试时，就不用检测了。
（）
13、水泥水化放热，使混凝土内部温度升高，这样更有利于水泥水化，所以工程中不必考虑水泥水化热造成的影响。
（）
14、火山灰水泥由于其标准稠度用水量大。
而水泥水化的需水量是一定的，故其形成的泌水空洞和毛细管数量多，故其抗渗性差。
（）
15、矿渣颗粒较硬，故加之而形成的矿渣水泥耐磨性较好。
（）
16、水泥储存超过三个月，应重新检测，才能决定如何使用。
（）
17、高铝水泥耐热性好，故其在高温季节使用较好。
（）
18、新出厂的硅酸盐水泥，只要是28天抗压强度值达到国家规范对其要求的强度值就可以了。
（）
五、问答题
1、根据水泥石的结构，分析：为什么说水泥石是一种随时间增长而增长的材料？并简述水泥石强度增长的规律？
2、在下列条件下，分别选用一种通用水泥来配制混凝土，并说明选用的原因？
（1）水下部位，（2）大体积混凝土基础，（3河流中的桥墩，（4）高炉基础，（5）采用蒸汽养护的预制构件，（6）有抗冻要求的混凝土。
3、为什么生产硅酸盐水泥时掺入适量石膏对水泥不起破坏作用，而硬化水泥石遇到硫酸盐溶液的环境时生产的石膏就有破坏作用？
4、为什么矿渣水泥与硅酸盐水泥相比具有早期强度低，后期强度高的特性？
5、为什么水泥的安定性不良，初凝时间不足，应作废品处理？
6、为什么生产水泥时，要求加入适量的石膏？过多、过少会产生何影响？
7、为什么说水泥的性质决定于其矿物组成及其含量？
8、试分析提高水泥强度的方法有哪些？
9、某工程在正常条件下，用未经检验的普通水泥、砂、石组成混凝土，在混凝土施工中发现，混凝土拌和物搅拌1后，当运到浇注地点时，混凝土急剧变稠，出现凝聚，就快速强行将混凝土打入模内，但拆模后发现形成的混凝土外观极差，强度极低，试分析和解释事故的原因？
10、为什么活性混合材加入水泥后，即由无胶凝性的变成为具有水硬性胶凝材料性质的材料？
11、试分析水泥石腐蚀的内因是什么？如何防止？
12、水泥的凝结时间、安定性测定有何实际意义？安定性的测定方法有哪些？有争议时如何解决？
13、在什么条件下拌制混凝土选择水泥时要注意水化热的影响？为什么？
14、在生产及控制水泥质量时会采取以下措施或测试，试分析说明采取下列措施的原因？
（1）生产硅酸盐水泥时加入石膏，（2）水泥体积安定性不良，（3）水泥必须有一定的细度，（4）初凝不合格，（5）测定水泥安定性、凝结时间等都必须用标准稠度预应力
水量。
15、现有甲、乙两类硅酸盐水泥熟料，其矿物组成列于下表，试分析以下两种水泥性能有何差
六、计算题
1、某工地将一组硅酸盐水泥送到实验室复试，试验测得水泥试件的压力值
见下表：
试评定此种水泥的强度等级。
2、某工地当年123月份开工后准备使用：重新送样到实验室复试，复试后测得水泥28天抗压及抗折荷载如下：
抗折破坏荷载为：2.80m, 2.65, 2.74 . (KN)
抗压破坏荷载为：111, 99.2, 136.5, 119.8, 113, 124.7(KN)
试问：该水泥28天的强度是否达到原要求？可否凭以上结果评定水泥的。
