楼梯双控灯安装 工作页

工作情境描述：某公司主管领导为了职工夜间工作安全，要在某幢老办公楼的楼梯间加装照明灯，要求楼上、楼下均可开灯、关灯。

该公司领导要求不改变墙体结构，用最快的速度装好楼梯间的照明灯，以便当晚就可使用。

工作流程与内容：学习活动一：明确工作任务学习活动二：勘查施工现场学习活动三：制定工作计划，列举工具和材料清单学习活动四：工作准备与元器件的学习学习活动五：现场施工学习活动六：施工项目验收学习活动七：工作总结与评价学习活动动一、明确接受任务学习过程：请阅读施工任务单，用自己的语言描述具体的工作内容。

引导问题1、请你用自己的语言描述一下今天我们接到的工作任务内容。

引导问题2：维修人员应该根据哪些栏目来确认维修地点？引导问题3：维修人员从报修事项中可以了解哪些信息？引导问题4：该项工作是什么时间报修的？要求什么时间完成？引导问题5：派单人是谁？你应该怎样与派单人联系哪些问题？评价点：学习活动一评分表学习拓展小词典：工作任务单：工作任务单是上级部门安排电工班组执行任务的书面指令。

工作任务单的主要包括工作内容、定额工时、完成期限、所需材料、安全措施和技术质量等内容，同时，在施工过程中由班组按时填写实际完成进度、实际用工数、实际材料消耗等。

任务完成后，填写相关内容，交由验收人员验收并加以评价。

学习拓展：将全班同学划分为5个学习小组，每组查阅资料，收集3张不同的工作任务单（或维修工作联系单），仔细研读，正确分析，读懂工作任务要求。

认真阅读“楼梯双控灯的安装”工作任务单，会根据报修项目进一步明确工作任务。

小提示：在设计这个工作任务单的过程中，同学们可以上网收集材料，也可以到图书馆借阅书籍，或者去访问单位的维修电工，从多种途径获得有用资料，然后消化，最后综合运用设计成自己小组的工作任务单。

在填写工作任务单时，小组长必须模拟工作场景将组员进行分工，分配各自的工作任务。

学习活动二：勘查施工现场学习过程：你能认识下列电器元件，并知道他们的作用吗：名称：名称：名称：作用：作用：作用：名称：名称：名称：作用：作用：作用：阅读电路原理图，勘察施工现场，描述现场的特征，并绘制出施工图。

电气原理图引导问题1：电气原理图中的两个开关有何特点？引导问题2：根据电气原理图，请你分析图示位置的两个开关控制灯泡，当接通电源时，该灯泡处于发光状态还是熄灭状态？引导问题3：在电气原理图中，当开关处于不同的位置时，灯泡的亮、灭情况怎么样变化？引导问题4：你家中哪个灯的控制方式与本图中的相似？引导问题5：还有什么地方的灯也可以采取这种控制方式？引导问题6：与前面学过的一控一灯控制方式相对应，这种控制方式可以称作什么？请具体描述。

引导问题7：请你描述施工现场有何特征？引导问题8：你应该用哪些工具对施工部位进行测量？引导问题9：请你查阅电气装置安装工程国家标准，吸顶灯应怎样安装？引导问题10：请你查阅电气装置安装工程国家标准，开关离地高度应为多少？应怎样安装？引导问题11：请你根据施工现场的环境和特点，绘制出现场施工图。

现场施工图。

学习拓展：施工图：施工时工人所依据的图样，这通常比设计图样要更详细，包括了图与说明。

以下是模拟楼梯双控灯的木板布线施工图，图中标注了走线的尺寸，所用电器元件的文字、图形符号及导线种类。

施工图应用单线图来绘制。

单线图：就是用一根线段来表示多根导线，将电器元件用文字及图形符号来表示的示意图。

从图中可以看出：1、导线：有一处需用到2根导线，两处需用到3根导线，用塑料护套线配线。

2、开关：用“”来表示单刀双掷开关，需要2个。

3、灯泡：1只。

4、、熔断器：1只。

小词典：《电气照明装置施工及验收规范》的有关规定：1、灯具（1）对装有白炽灯泡的吸顶灯具，灯泡不应紧贴灯罩；当灯泡与绝缘台之间的距离小于5mm时，灯泡与绝缘台之间应采取隔热措施。

（2）吊链灯具的灯线不应受拉力，灯线应与吊链编叉在一起。

（3）灯具固定应牢固可靠。

每个灯具固定用的螺钉或螺栓不应少于2个；当绝缘台直径为75mm及以下时，可采用1个螺钉或螺栓固定。

（4）当吊灯灯具重量大于3kg时，应采用预埋吊钩或螺栓固定；当软线吊灯灯具重量大于1kg时，应增设吊链。

（5）开关至灯具的导线应使用额定电压不低于500v的铜芯多股绝缘导线。

2、开关（1）安装在同一建筑物、构筑物内的开关，宜采用同一系列的产品，开关的通断位置应一致，且操作灵活、接触可靠。

（2）开关安装的位置应便于操作，开关边缘距门框的距离宜为0.15～0.2m；开关距地面高度宜为 1.3m；拉线开关距地面高度宜为2～3m，且拉线出口应垂直向下。

（3）并列安装的相同型号开关距地面高度应一致，高度差不应大于1mm；同一室内安装的开关高度差不应大于5mm；并列安装的拉线开关的相邻间距不宜小于20mm。

（4）相线应经开关控制；民用住宅严禁装设床头开关。

（5）暗装的开关应采用专用盒；专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。

小提示：在设计施工图之前，同学们应当认真勘察现场，查阅《电气照明装置施工及验收规范》，明确开关及灯具离地的实际距离及安装规定，并做好记录。

评价点：学习活动二评分表评分项目评价指标标准分评分原理图能否根据原理图分析电路的功能20查阅资料能否查阅照明装置施工及验收规范20现场测绘能否勘察现场，做好测绘紧急记录20施工图能否正确绘制、标注施工图20团结协作小组成员是否团结协作20学习活动三：制定工作计划，列举工具和材料清单学习过程：请阅读现场施工图，用自己的语言描述具体的工作内容，制定工作计划；列出所需要的工具和材料清单。

引导问题1：根据任务要求和施工图纸，制定你的小组工作计划，并对小组成员进行分工。

引导问题2：请你列举所要用的工具清单。

引导问题3：冲击钻、梯子属于工具吗？引导问题4：请你列举所要用的材料清单。

引导问题5：请你查阅《电工手册》，简要描述塑料护套线的型号。

学习拓展：塑料护套线：一种由导线、内层护套和外层护套构成的塑料护套线，其特征在于外层护套包裹内层护套时留有适当的间隙，是带有护套层的单芯或多芯电线。

护套线分类：软护套有RVV和BVVv-聚氯乙烯绝缘v-聚氯乙烯护套R-软铜导体省略VV-聚氯乙烯绝缘聚氯乙烯护套电力电缆RVV-聚氯乙烯绝缘聚氯乙烯护套软电缆 (也叫护套线)小词典：1、塑料护套线的敷设方法：一种是明敷，一种是走管或走线槽敷。

2、塑料护套线的规格：铜芯的符号是BVV，铝芯的符号是BLVV其规格是截面积大数量。

如BVV2.5。

3、塑料护套线的选择：导线的横截面积单位是平方毫米，简称平方，1平方就是表示导线的横截面积是1平方毫米。

如BVV2.5就是截面积为2.5平方毫米铜芯塑料绝缘塑料护套分布电线。

导线的选择一般按设计要求选。

在没有设计值的时候按经验公式选。

经验公式很多，你要熟悉一两种就很方便了。

你经验不多的时候在选好线径后要让有经验的师傅核实，或者查表核实，约积累经验。

下面有一个是室内装修用的经验公式，比较保守，在电流量不大的时候是比较安全的。

导线的选择以铜芯导线为例，其经验公式为：导线截面（单位为m㎡）≈I/4(A) I——导线要留过电流量1m㎡截面的铜芯导线的额定载流量≈4A。

例：家用单相电度表的电流为I =40A，选择导线（铜芯导线截面规格有1m㎡、1.5m㎡2.5m㎡、5m㎡、6m㎡、10m㎡、16m㎡、25m㎡、35m㎡）为I/4≈40/4＝10，即选择10m㎡的铜芯导线。

4、国家电力安全网规定：塑料护套线敷设明敷的最小截面：铜芯，1.0 m㎡；铝芯，2.5 m㎡。

5、护套线配线的施工步骤：塑料护套线大部分用来直敷明设,一般用钢精扎头固定。

其施工步骤如下。

(1)划线，用粉线袋按导线敷设线径弹出水平或垂直施工基准线,同时标出所有线路装置和用电器具的安装位置；(2)固定钢精扎头；(3)放线；(4)敷设导线；(5)安装各种用电装置和线路装置；(6)检查线路的安装质量。

6、塑料护套线配线注意事项：塑料护套线不应直接敷设在抹灰层、吊顶、护墙板、灰幔角落内。

室外受阳光直射的场合，不应明配塑料护套线；塑料护套线与接地体或不发热管道等的紧贴交叉处，应加套绝缘保护管，敷设在易受机械损伤场合的塑料护套线，应增设钢管保护；塑料护套线的弯曲半径应小于外径的3倍，弯曲处护套和线芯的绝缘层不应有损伤；塑料护套线进入接线盒（箱）内或与设备、器具进行连接时，护套曾应引入接线盒（箱）内或设备、器具内；沿建筑物表面明配的塑料护套线应满足以下要求：1、应平直，并应不松弛、扭绞和曲折；2、应采用线卡固定，固定点间距应均匀，其间距应为150-200mm;3、在终端、转弯和进入接线盒（箱）或设备、器具处，均应装设线卡固定导线，线卡距终端、转弯、盒（箱）、设备或器具边缘的距离宜为50-100mm；4、接头应设在接线盒（箱）或器具内，在多尘和潮湿场合应采用密封式盒（箱），盒（箱）的配件应齐全，并固定可靠。

小提示：工作计划：工作计划就是对即将开展的工作的设想和安排，如提出任务、指标、人员分组、完成时间和步骤方法等。

各小组在制定工作计划之前，应该对小组成员的特点有所了解，然后再有目的地进行计划的制定和任务的分配。

评价点：评分项目评价指标标准分评分条理性工作计划制定是否有条理10完善性工作计划是否全面、完善10人员分工工作计划中人员分工是否合理10任务要求工作计划中任务要求是否明确20工具清单是否完整20材料清单是否完整20团结协作小组成员是否团结协作10学习活动四：现场准备与元器件的学习学习过程：请根据实物示意图了解单刀双掷开关的特点，查阅《电工手册》识别单刀双掷开关的图形符号；学习使用冲击钻；领取材料和工具。

实物示意图引导问题1：以上实物示意图中有几个开关，你认为图中的开关与我们前面用过的开关一致吗？引导问题2：根据实物示意图分析，哪里开灯、哪里关灯？引导问题3：请查阅《电工手册》，说明单刀双掷开关的作用。

绘制其文字及图形符号。

单刀双掷开关的文字及图形符号引导问题4：请查阅资料，说明单刀双掷开关有哪些品牌？引导问题5：请查阅资料，说明冲击钻的作用是什么？有哪些品牌？怎样使用？引导问题6：请说明你应该到哪里领取材料及冲击钻、梯子等专用工具？引导问题7：你在领取材料时应以什么为依据进行核对？引导问题8：如果你所领取的材料有质量问题，你应当怎样协调解决？引导问题9：对于领用的元器件你应该使用什么仪表来识别，检验其好坏？学习拓展：1、单刀单掷开关（单联开关）能否应用在本工作任务中？为什么？2、单刀双掷开关（双联开关）能否应用在书房一控一灯安装的工作任务中？为什么？试画图说明。

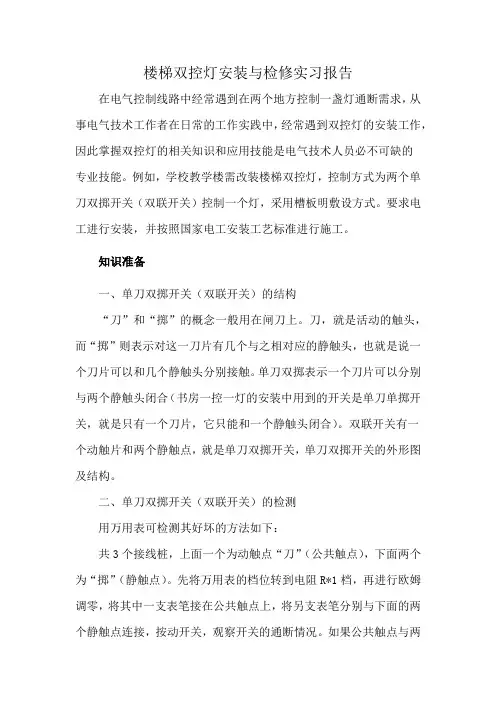

画图说明：小词典：一、单刀双掷开关1、单刀双掷开关（双联开关）简介：“刀”和“掷”的概念一般用在闸刀上。

刀，就是活动的触头，而"掷"则表示对这一刀片有几个定触头，也就是说一个刀片可以和几个定触头分别接触。
