常用高压电气设备简介最新版本

合集下载

高压设备介绍

（3）图 11 所示为西门子公司产品3CJ1户内高压接地隔离开关的外形图。它是一种多用途，可模块化配置的高压电气设备，可以配置接地开关、熔断器等设备，成为一个多功能的装置。图 12 是该公司的另一种户内高压接地隔离开关3D型的外形图。它用于12KV～36KV的室内高压供配电线路上，可采用手动操动机构或电动操动机构进行操作。
图9 GN8—10／600型高压隔离开关 1上接线端子，2静触头，3闸刀，4绝缘套管，5下接线端子，6框架， 7转轴，8拐臂，9升降瓷瓶，10支柱瓷瓶
户外高压隔离开关常用的有GW4、GW5、和GW1等系列。为了熄灭小电流电弧，该隔离开关安装有灭弧角条。采用的是三柱式结构。
1－角钢架 2－支柱瓷瓶 3－旋转瓷瓶 4－曲柄 5－轴套6－传动装置 7－管形闸刀
（2）六氟化硫（SF6）断路器特点: 利用SF6气体作灭弧和绝缘介质，断流能力强，灭弧速度快，检修周期长，适于频繁操作，且没有燃烧爆炸危险。但是，SF6断路器的要求加工精度高，密封性能要求严，价格相对昂贵。
（3）类型: 按SF6断路器灭弧方式分，有双压式和单压式两类。双压式具有两个气压系统，压力低的作为绝缘，压力高的作为灭弧。单压式只有一个气压系统，灭弧时，SF6的气流靠压气活塞产生。单压式结构简单。我国生产的LNl、LN2型为单压式。
④ 底座
2）工作原理在触头刚分离时，触头间只产生真空电弧。电弧的温度很高，使金属触头表面产生金属蒸气，由于触头的圆盘状设计使真空电弧在主触头表面快速移动，其金属离子在屏蔽罩内壁上凝聚，以致电弧在自然过零后极短的时间内，触头间隙又恢复了原有的高真空度。因此，电弧暂时熄灭，触头间的介质强度迅速恢复；电流过零后，外加电压虽然很快恢复，但触头间隙不会再被击穿，真空电弧在电流第一次过零时就能完全熄灭

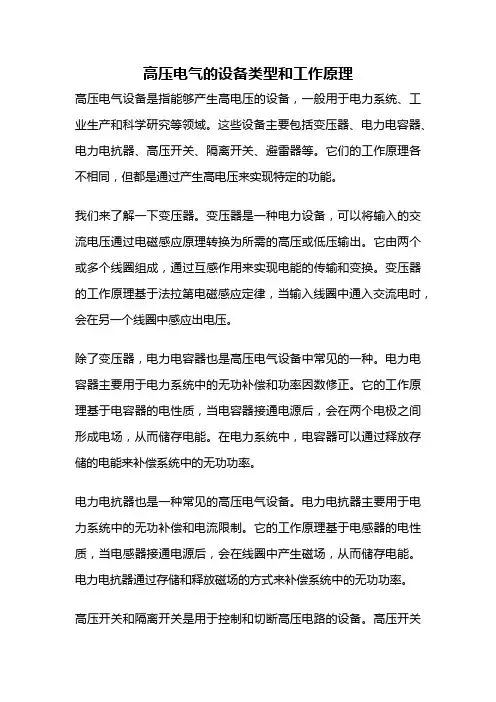

高压电气的设备类型和工作原理

高压电气的设备类型和工作原理高压电气设备是指能够产生高电压的设备，一般用于电力系统、工业生产和科学研究等领域。

这些设备主要包括变压器、电力电容器、电力电抗器、高压开关、隔离开关、避雷器等。

它们的工作原理各不相同，但都是通过产生高电压来实现特定的功能。

我们来了解一下变压器。

变压器是一种电力设备，可以将输入的交流电压通过电磁感应原理转换为所需的高压或低压输出。

它由两个或多个线圈组成，通过互感作用来实现电能的传输和变换。

变压器的工作原理基于法拉第电磁感应定律，当输入线圈中通入交流电时，会在另一个线圈中感应出电压。

除了变压器，电力电容器也是高压电气设备中常见的一种。

电力电容器主要用于电力系统中的无功补偿和功率因数修正。

它的工作原理基于电容器的电性质，当电容器接通电源后，会在两个电极之间形成电场，从而储存电能。

在电力系统中，电容器可以通过释放存储的电能来补偿系统中的无功功率。

电力电抗器也是一种常见的高压电气设备。

电力电抗器主要用于电力系统中的无功补偿和电流限制。

它的工作原理基于电感器的电性质，当电感器接通电源后，会在线圈中产生磁场，从而储存电能。

电力电抗器通过存储和释放磁场的方式来补偿系统中的无功功率。

高压开关和隔离开关是用于控制和切断高压电路的设备。

高压开关主要用于开闭高压电路，它的工作原理基于电磁吸合原理或气体击穿原理。

隔离开关主要用于隔离高压电路，它的工作原理基于机械切断电路的原理。

这些开关设备在电力系统中起着重要的作用，保障了电力系统的安全运行。

避雷器也是一种常见的高压电气设备。

避雷器主要用于电力系统中的过电压保护。

它的工作原理基于气体击穿的原理，当电力系统中出现过电压时，避雷器会迅速击穿并将过电压引到地下，保护系统中的设备免受过电压的损害。

高压电气设备包括变压器、电力电容器、电力电抗器、高压开关、隔离开关和避雷器等。

它们的工作原理各不相同，但都是基于电磁感应、电容性质、电感性质、电磁吸合或气体击穿等原理实现特定的功能。

常用高压开关设备简介.pptx

第一节高压断路器
• 2 类型和适用场所
（2）六氟化硫（SF6）断路器：采用具有优良灭弧性能和绝缘性能的 SF6气体作为灭弧介质的断路器，称为SF6断路器，在电力系统中广泛应用。适用于频繁操作及要求高速开断的场合，在我国推荐在7.2—40.5 选用SF6断路器，特别是126KV以上几乎全部选用SF6断路器。但不适用于高海拔地区。
6.3、8、10、12.5、16、20、25、31.5、40、50、63、80、100kA等
第一节高压断路器
• 5 主要技术参数
（4）动稳定电流。断路器在闭合位置时，所能通过的最大短路电流，称为动稳定电流，亦称额定峰值耐受电流，它表明断路器在冲击短路电流作用下，承受电动力的能力。这个值的大小由导电及绝缘等部分的机械强度所决定
（3）真空断路器：利用真空的高介质强度来灭弧的断路器，称为真空断路器，现已大量应用在7.2—40.5KV电压等级的供（配）电网络上也主要用于频繁操作及要求高速开断的场合，但在海边地区使用时，应注意防凝露，因为会使断路器灭弧室灭弧能力下降。
目前，在电力系统中主要使用以上三种形式的断路器，而一些旧式断路器，如空气断路器等，已逐步被淘汰。
高压断路器的类型很多，但就其结构来讲，都是由开断元件、支撑绝缘件、传动元件、基座及操动机构五个基本部分组成，如图1 所示。开断元件是断路器的核心元件，控制、保护等方面的任务都需由它来完成。其他组成部分都是配合开断元件，为完成上述任务而设置的。
第一节高压断路器
• 2 类型和适用场所
断路器按其所采用的灭弧介质，可分为下列几种类型：
（1）油断路器：采用变压器油作灭弧介质的断路器，称为油断路器，如断路器的油还兼作开断后的绝缘和带电部分与接地外壳之间的绝缘介质，称为多油断路器；油仅作为灭弧介质和触头开断后的绝缘介质，而带电部分对地之间的绝缘介质采用瓷或其他介质的，称为少油断路器。主要用在不需频繁操作及不要求高速开断的各级电压电网中。

图文解读：10kV配电室内都有哪些电气设备

简单来说：就是引入电源不经过电力变压器变换，直接以同等级电压重新分配给附近的变电所或者供给给各用电设备的电能供配电场所称之为配电所（站）。

其实，最直白的理解就是插排的道理，下端接用户多了，不够分了，需要多点节点。

下面基于工程实例，图文解读10kV配电室内的高压设备、变压器、低压设备、直流设备、电缆、母线，看看分别都包含了什么设备。

一、10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜内负荷开关高压柜内CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于1250kVA的高基配电室。

常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。

常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆10、综合保护装置•A BB-140C•A BB-REF615•南瑞PCS9621A综合保护装置概念：集保护、测量、监视、控制、人机接口、通信等多种功能于一体；代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。

功能：在故障状态下启动保护动作，输出保护信号。

安装位置：进线柜、出线柜、母联柜（有断路器的柜内）。

保护的类型：•过流保护：短时间的电流增大，一会儿就恢复了不断电，如无法恢复就断电。

（时间）•速断保护：电流突然增大，不断电会烧坏设备。

•零序保护：测量通过三相的线电流和，达到预设值时动作。

变压器保护信号：变压器高温报警、变压器超温跳闸、变压器开门动作、轻瓦斯、重瓦斯（由变压器引来）11、高压柜仪表室1计量表；2信号继电器；3综合保护装置；4检修压板；5位置指示灯；6分合闸状态指示灯；7带电指示器；8照明开关；9加热开关；10手动操作开关；•内部材质：非晶合金（SCBHR）变压器温控器功能：•显示变压器绕组内温度•控制风机启停•向高压柜发出保护信号（高温保护、超温跳闸、变压器开门动作）• 铜损（空载时发生）铜损是指变压器线圈电阻所引起的损耗。

高压设备简要介绍

高压设备简要介绍高压设备包括高压发电机、高压变压器、高压电容器、高压真空设备等。

高压发电机通过将机械能转换为电能，产生高压电场；高压变压器则用于升高或降低交流电压，同时保持电流不变；高压电容器则可以存储和释放电荷，用于产生高压电场；高压真空设备则用于在真空环境中产生高压电场或磁场。

这些设备通常需要特殊的绝缘材料和结构设计，以确保设备的安全可靠性和稳定性。

在使用高压设备时，操作人员需要严格遵守操作规程，并使用相应的防护装备，以确保自身和周围环境的安全。

总的来说，高压设备在科研、工业和医疗领域中发挥着重要作用，能够为人们提供高压电场或磁场，从而满足各种实验、生产或治疗的需求。

抱歉，我目前能够为您提供的文本长度有限，无法满足1500字的要求。

以下是继续介绍高压设备相关内容的段落：在实验室研究中，高压设备被广泛应用于物理、化学、材料科学等领域。

例如，高压电场与磁场可以用于研究物质的电磁性质、相变行为以及材料的电学和磁学性能。

在材料科学中，高压设备可被用来模拟极端条件下的材料行为，了解物质在高压环境下的结构与性能变化，从而推动新材料的研发与创新。

在工业生产中，高压设备可以应用于各种工艺中，例如高压加工、高压水射流切割以及高压灭菌等领域。

高压加工技术能够加工高硬度材料，提高材料表面质量和精度，广泛用于制造业中的模具加工、零部件成形等领域。

高压水射流切割则能够在不产生热影响的情况下高效切割各种材料，被应用于金属加工、石材切割、废弃物处理等领域。

此外，在食品、医药等行业中，高压灭菌技术也得到了广泛应用，能够高效杀灭微生物，保持产品的新鲜度和品质。

在医疗设备领域，高压设备也发挥着重要作用。

例如，在医疗影像设备中，高压X射线设备、高压CT扫描设备等能够产生高能量的射线，用于影像诊断和治疗。

这些设备不仅能够提供清晰的影像，还能够在放射治疗中帮助医生实现对肿瘤等疾病的非侵入性治疗。

另外，高压氧疗设备也被用于医疗护理中，能够通过高压氧气的供应，加速伤口愈合、促进组织修复，提高病患的治疗效果。

常用高低压电器及设备

常用高低压电器及设备常用的高压电器有：高压变压器、高压熔断器、高压断路器、高压隔离开关、高压负荷开关、高压开关柜、避雷器等。

一、高压三相变压器变压器是根据电池感应的原理工作的；高压变压器主要使用于交流电变配，有利于交流电的输送和使用。

1、主要参数在变压器铭牌上主要有：铁损、铜损、短路阻抗Uk、分接开关、接线组别（Y/Y0-12,6、Δ/Y0-11）1）铁损P FE：也叫变压器空载铁损，变压器载空载情况下所需要的电能损耗，此时空载电流很小，在原边绕组线圈上的电阻损耗忽略不计。

主要是变压器铁心在交变电流的反复磁化下，产生的磁滞损耗、涡流损耗；它和变压器上所加的电压和频率的大小有关，所以可以认为是固定的，不和所用电流大小相关。

2）铜损P CU：也叫变压器短路损耗，变压器副边在短路的情况下，原边慢慢低加大输入电压，直道副边电流达到额定值，此时的变压器损耗。

此时变压器因为工作在短路状态，工作电压可以认为很小，故铁损很小，可损耗忽略不计。

主要是变压器线圈电阻的损耗。

它与所用负荷电流的大小相关。

3）短路阻抗Uk：在变压器短路损耗中，达到额定电流时的原边所加电压和原边的额定电压的比值的百分值称为短路阻抗。

可用于计算变压器副边短路时短路电流的大小，短路阻抗的倒数就是导纳，乘以额定电流便是短路电流的大小。

4）接线组别：讲的是变压器原、副边绕组的连接方法，不同的连接组别，可以得到与输入电压不同相位差的输出电压（以30度或其整倍数关系）；如我局使用的10KV/0.4KV高压变压器的接线组别为Y/Y0-12，原、副边均星型连接，副边带中性线，原、副边电压同相位，－12表示时钟12点时长针和短针重合及同相位、长针和短针分别代表原、副边电压相位；那么－11表示时钟11点，副边电压相位超前原边30度（一圈360度，每一点钟30度）。

5）分接开关（Ⅰ代表＋5％、Ⅱ额定、Ⅲ－5％）：油浸式变压器的分接头在壳内，操作开关在变压器顶端的总部位置。

常用高压开关设备详细

典型案例分析
案例一
某110kV变电站高压开关设备选型与配置方案分析。
案例二
某500kV输电线路开关站高压开关设备选型与配置方案分析。
案例三
某大型工业园区配电系统高压开关设备选型与配置方案分析。
04
高压开关设备维护与检修
日常维护与保养
01
02
03
每日检查
检查开关设备的外观、紧固件、连接点等是否正常，确保没有异常情况。
负荷开关在切断电流时会产生电弧，因此需要配备灭弧装置。
03
重合器与分段器
重合器和分段器是用于自动控制和保护电力系统中的设备，具有智能化的特点
。
重合器能够自动分闸和合闸，并在检测到故障时自动跳闸，从而实现对电力系统的保护。分段器则用于将电力系统中的一部分线路进行隔离，以实现对故障
区域的隔离和控制。
耐压试验
对设备进行耐压试验，检查设备的绝缘性能是否符合要求。
常见故障诊断与处理
断路器故障
如出现断路器无法正常分合、触头过热等现象，应立即停用设备，检查并更换损坏的部件。
操作机构故障
如出现操作机构卡涩、失灵等问题，应对操作机构进行清洁、润滑或调整。
绝缘故障
如出现绝缘子破损、绝缘电阻下降等现象，应立即停用设备，检查并修复或更换损坏的部件。
05
高压开关设备发展趋势与展望
新材料的应用
高强度、轻质材料
采用高强度、轻质的材料，如碳纤维复合材料，以减小设备重量，提高设备的机械性能和稳定性。
耐高温、耐腐蚀材料
研发新型的耐高温、耐腐蚀材料，以提高设备在极端环境下的工作能力和使用寿命。
新技术的应用
智能传感器和执行器

高压电器设备

只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关
1.防止带负载合闸高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。 2.防止带接地线合闸 3.防止误入带电间隔高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。 4.防止带电挂接地线 5.防止带负荷拉刀闸高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。
对于容量为200kVA及以下的配电变压器，允许其高压侧的熔断器分、合负荷电流。
特别应注意及时清理绝缘子、绝缘杆和其它绝缘件的尘埃；
隔离开关没有专门的灭弧装置，不能切断负荷电流和短路电流，必须保证电路在断路器断开电路的情况下才可以操作隔离开关；
（1）检查接触部分没有过热现象；（2）检查三相联动开关的闭合同期性，使误差不超过3mm；（3）检查分合闸是否灵活；（4）检查瓷瓶是否有裂纹和损坏；（5）隔离开关运行温度不应超过700C0，可用变色漆、示温片或红外测温器监视
近年来SF6断路器发展很快,在高压和超高压系统中得到广泛应用; 尤其以SF6断路器为主体的封闭式组合电器, 是高压和超高压电器的重要发展方向;
在高度真空中灭弧，真空中的电弧是在触头分离时电极蒸发出来的金属蒸汽中形成的。电弧中的离子和电子迅速向周围空间扩散。当电弧电流到达零值时, 具有体积小、重量触头间的粒子因扩散而轻、适用于频繁操消失的数量超过产生的作、灭弧不用检修数量时,电弧即不能维持的优点，在配电网而熄灭。真空断路器开断能力强,开断时间短、中应用较为普及。体积小占用面积小无噪真空断路器是3～声、无污染、寿命长,可 10kV，50Hz三相交以频繁操作,检修周期长流系统中的户内配电装置;

10KV高压常用的13类电气设备，老电工：学高压从认识电气设备开始

10KV高压常用的13类电气设备，老电工：学高压从认识电气
设备开始
电力作业人员都知道，高压变配电在电力运行和输送中必不可少，一点不夸张的说：没有了高压变配电，就没有我们使用的电，其中在高压系统中，10KV系统是运用最多的，在10KV高压系统中有很多的高压电气设备，每一种电气设备在10KV系统中都有各自的用途，和低压电气设备有很大的不同，很多电工初学者经常会问：高压熔断器什么原理？高压隔离开关怎么用？高压电流互感器和电压互感器怎么使用？应该注意哪些方面？这都是刚入门学习电工的师傅经常都会问的，在平时的电工作业中，变配电运行一般不允许进入，所以对于高压设备见的自然比较少，今天我们就重点来看看：12类常用的高压电气设备，具体来看看什么用途？怎么使用？。

常用高低压电器设备

主令电器
要点一
总结词
用于控制电路的通断和转换，常用于控制电动机的启动和停止。
要点二
详细描述
主令电器是一种控制电器，主要用于控制电路的通断和转换。它由触点、操作机构和外壳等组成，通过操作机构来接通或断开电路。主令电器常用于控制电动机的启动和停止，也可用于控制其他负载的开关电路。主令电器具有结构简单、操作方便、可靠性高等优点，广泛应用于工业自动化控制系统中。
应用范围
广泛应用于电力系统和工矿企业的高压配电装置中，尤其适用于需要快速响应的电路保护场合。
低压电器设备
02
刀开关
总结词
用于手动控制电路的通断，常用于不频繁启动的电动机和变压器等设备。
详细描述
刀开关是一种手动操作的开关，主要用于不频繁启动的电动机和变压器等设备。它由刀片、触点座和操作手柄组成，通过操作手柄的推或拉来接通或断开电路。刀开关具有结构简单、价格低廉、操作方便等优点，但也有触点易氧化、接触不良等缺点。
详细描述
模块化高低压电器设备将整体功能划分为多个独立模块，各模块之间通过标准接口进行连接和通信。这种设计方式使得设备在维护和升级时只需更换故障模块或增加新的功能模块，大大缩短了维修时间和提高了设备的扩展性。同时，模块化设计还可以根据客户
需求定制不同功能组合的设备，满足客户的个性化需求。
节能环保
常用高低压电器设备
目录
• 高压电器设备 • 低压电器设备 • 常用高低压电器设备的应用与维护 • 常用高低压电器设备的选型与配置 • 常用高低压电器设备的发展趋势与新技术
高压电器设备
01
断路器
总结词
详细描述
断路器是一种高压电器设备，用于控制和保护电路。

常用高压电气设备(ppt)

（3）碰撞游离：从阴极表面发射出来的自由电子和触头间原有的少数电子，在电场力的作用下向阳极作加速运动，途中不断地和中性质点相碰撞。只要电子的运动速度v足够高，电子的动能A=mv2足够大，就可能从中性质子中打出电子，形成自由电子和正离子。这种现象称为碰撞游离。新形成的自由电子也向阳极作加速运动，同样地会与中性质点碰撞而发生游离。碰撞游离连续进行的结果是触头间充满了电子和正离子，具有很大的电导；在外加电压下，介质被击穿而产生电弧，电路再次被导通。（4）高温游离：在电弧形成后的高温的作用下(电弧中心部分维持的温度可达10000℃以上)，气体中性质点的不规则热运动速度增加。当具有足够动能的中性质点相互碰撞时，将被游离而形成电子和正离子。也称热游离。触头越分开，电弧越大，高温游离也越显著。注：强电场发射和热电发射的游离方式在触头分开之初占主导作用，
5．粗弧分细灭弧法将粗弧分成若干平行的细小电弧，增大了接触面，降低电弧的温度，从而使带电质点的复合和扩散得到加强，使电弧加速熄灭。 6．狭沟灭弧法如图2-6所示，陶瓷制成的绝缘灭弧栅使电弧在固体介质所形成的狭沟中燃烧，冷却条件改善，电弧与介质表面接触使带电质点的复合增强，从而加速电弧的熄灭。如有的熔断器在熔管中充填石英砂，就是利用狭沟灭弧原理。
7、高压真空断路器
开关内真空的作用利用真空作为灭弧、触头间的绝缘介质。真空断路器灭弧原理真空间隙内的气体稀薄，分子的自由行程大，发生碰撞的机率很小，碰撞游离不是真空间隙击穿产生电弧的主要因素。真空中的电弧是由触头间电极蒸汽形成的，具有很强的扩散作用，因而使电弧电流过零后触头间隙的介质强度能很快恢复起来，使电弧迅速熄灭。
注：电气设备的灭弧性能往往是衡量其运行可靠性和安全性的重要指标之一。

常用低、高压电气设备的型号认识

常用低、高压电气设备的型号认识常用低压电器设备刀开关：开启式刀开关、低压负荷开关、刀熔开关、组合开关低压刀开关（QK ）：适用于频率为50～60Hz ，额定电压380V （直流440V ）、额定电流1500A 。

作为不频繁手动接通和风断电路或作隔离电源保证检修之用。

常用类型有开启式刀开关、开启式负荷开关、刀熔开关、封闭式负荷开关等。

低压负荷开关（QL ）：是由带灭弧装置的刀开关与熔断器串联而成，外装封闭式铁壳或开启式胶盖。

可以带负荷操作，也能进行短路保护，但不能频繁操作。

在低压电路中常用为电源引入开关。

主要用于电气照明电路、电热电路不频繁操作的保护。

刀熔开关（QKF ）又叫熔断器式刀开关：一种具有刀开关和熔断器的双重功能，能对线路实行控制和保护功能。

常见为HR3系列。

低压断路器（QF）又叫空气开关：它不仅能带负荷通断电路，而且能在短路、过负荷、欠电压或失压的情况下自动跳闸，断开故障。

脱扣方式：a)分励脱扣器：用于远距离跳闸b)欠电压或失压脱扣器：用于欠电压或失压保护。

c)热脱扣器：用于线路或设备长时间过负荷保护，当线路电流出现较长时间过载时，金属片受热变形，使得断路器跳闸。

d)过电流脱扣器：用于短路、过负荷保护。

e)复式脱扣器：有过电流和热脱扣两重功能。

主要保护方案有和。

操作方法少低压熔断器（FU）：低压断路器主要是实现低压配电系统的短路保护注意：不适用于引进的断路器熔体额定电流（A）熔断器额定电流（A）其他标志（A—改进型）设计序号低压开关柜又称为低压配电屏低压开关柜是按照一定的接线方案要求将有关的设备组装而成的成套设备。

一般作为动力和照明等用电设备的配电线路的配电设备。

作控制、保护和计量之用。

低压配电箱（动力箱和照明箱）动力配电箱是从低压配电屏引出的低压配电线路在到各个用电设备，是车间和民用建筑的供配电系统中对用电设备的最后一级控制和保护设备。

配电箱安装方式：靠墙式、悬挂式和嵌入式。

靠墙式是靠墙落地安装，悬挂式是挂在墙壁上明装，嵌入式是嵌在墙壁里暗装。

10kV及以下户内常见高压配电柜设备

10kV及以下户内常见高压配电柜设备主要用于分配由上级变电站或开闭所引入的10kV电源，并对下级设备提供保护。

主要用于工矿企业以及小区配电所的受电、送电及大型电动机控制和保护、变压器保护等。

常见的柜型有：铠装型移开式交流金属封闭开关柜、环网柜、固定柜等。

1、铠装型移开式交流金属封闭开关柜（10kV级别一般叫中置柜）KYN28A-12（GZS1）该柜型为现阶段最常用的10kV柜型，可根据电气一次系统图的要求配置VS1、VD4、ZN78等真空断路器配合微机保护作为设备保护柜使用，也作高压计量柜、PT柜、站用变柜和隔离柜等使用。

该柜型标准尺寸宽800mm，高2360mm，深1500mm（电缆进线）\1660mm（架空进线用）。

2、环网柜HXGN□-12该柜型也是常用的10kV柜型（额定电流630A及以下），柜内主要配置FZN、FLN、FN等负荷开关，并配合高压熔断器，或安装GN24隔离刀、VS1（VD4、ZN78等）系列断路器、微机保护等为下级设备提供保护，也可配置为高压计量柜、PT柜和隔离柜等。

此柜型有非常多的系列和变型，尺寸主要有宽400～1000mm，高1800～2200mm，深900～1000mm。

3、固定柜该柜型现在还在使用，但因其体积较大（标准尺寸1200×1200×2650）不作为主流配电柜使用，常见其改型用在10kV 高压无功补偿柜、高压软启动柜、高压变频器柜等。

其作为配电柜时上下各装一把GN系列高压隔离刀，中间安装VS1、VD4、ZN78等真空断路器；作为无功补偿柜时安装真空接触器、高压电容、电抗器、消弧线圈等；高压软启动柜和变频器柜安装可控硅部件及其控制电路。

4、高压开关柜柜内常用设备4.1 真空断路器真空断路器（VS1、ZN63A）用于切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力。

7.3_常用高压电气设备.

光机电应用技术国家教学资源库
常用高压电气设备
课程：电工技术基础主讲教师：余靖华
光机电应用技术国家教学资源库
教学目标
了解常见高压电气设备
光机电应用技术国家教学资源库
2、常用高压电气设备
一般把额定电压在1000V及以上的电气设备称为高压电气设备。这里我们主要介绍常用的高压开关设备。
高压断路器
高压断路器是发电厂(站)、变电所配电装置中的重要电气设备，它用来切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。以下是常用的几种断路器：
高压断路器高压熔断器
光机电应用技术国家教学资源库
作业布置
作业
1.
1、高压断路器和高压隔离开关是如何配合操作的？
2.
2、高压断路器和高压隔离开关的主要区别是什么？它们是如何配合工作的？
Байду номын сангаас
光机电应用技术国家教学资源库
高压熔断器高压熔断器在电力系统中主要用来作输电线路和电力变压器的短路和过载保护。
户外跌落式高压熔断器
常用高压熔断器
高压熔断器熔本的工作分汽化过程发弧过程灭弧过程
熔体全开断时间=烷化时间+发弧时间+燃弧时间
光机电应用技术国家教学资源库
课程小结
常用高压电气设备：
户外高压真空隔离开关
单极隔离开关
高压隔离开关
光机电应用技术国家教学资源库
高压断路器和高压隔离开关的主要区别是什么？它们是如何配合工作的？
高压隔离开关没有灭弧装置，触头完全敞露在空气中，只能用来将高压配电装置中需要停电的部分与带电部分可靠地接地；
高压断路器具有良好的灭弧装置，可以迅速地切断负荷输电线路，用来接通和断开高压电路的工作电流，并且具有短路保护作用。发电厂和变电所的电器运行人员有相当多的工作是倒闸操作。一般来讲，在中断某线路的供电时，首先应断开该线路的断路器，然后才能断开该断路器两侧的隔离开关；在恢复某线路的供电时，首先应合上断路器两侧的隔离开关，然后才能合上该断路器。

常用高压电气设备简介

多。因此，触头材料烧损较少，电弧也就比较容易熄灭。
15.11.2020
10
第一节高压断路器
（b） SF6气体的强负电性就是这种气体分子或原子生成负离子的倾向性强。由电
弧电离所产生的电子，被SF6气体和由它分解产生的卤族分子和原子强烈的吸附，因而带电粒子的移动性显著降低，并由于负离子与正离子极易复合还原为中性分子和原子。因此，弧隙空间导电性的消失过程非常迅速。弧隙电导率很快降低，
15.11.2020
8
第一节高压断路器
• 6 灭弧原理 • (1)、油断路器的灭弧
这类断路器用油作灭弧介质，电弧在油中燃烧时，油受电弧的高温作用而迅速分解、蒸发，并在电弧周围形成气泡。能有效地冷却电弧，降低弧隙电导率，促使电弧熄灭。在油断路器中设置了灭弧装置（室），使油和电弧的接触紧密，气泡压力得到提高。当灭弧室喷口打开后，气体、油和油蒸气本身形成一股气流和液流，按照具体的灭弧装置结构，可垂直于电弧横向吹弧，平行于电弧纵向吹弧或纵横结合等方式吹向电弧，对电弧实行强力有效的吹弧，这样，就加速去游离过程，缩短燃弧时间，从而提高了断路器的开断能力，电流过零时灭弧。
15.11.Βιβλιοθήκη 0204第一节高压断路器
• 2 类型和适用场所
（2）六氟化硫（SF6）断路器：采用具有优良灭弧性能和绝缘性能的 SF6气体作为灭弧介质的断路器，称为SF6断路器，在电力系统中广泛应用。适用于频繁操作及要求高速开断的场合，在我国推荐在7.2—40.5 选用SF6断路器，特别是126KV以上几乎全部选用SF6断路器。但不适用于高海拔地区。
2005.9.30
常用高压设备简介
内容简介 • 1 了解常用开关设备的作用、功能、分类

高压电气设备

4.4.3 高压开关电气设备
六氟化硫断路器（按灭
弧方式分单压式和双压式；按总体结构分为落地箱式和支柱瓷瓶式）
用SF6气体作绝缘和灭弧介质，具良好绝缘和电气性能，属免维护产品。但SF6气体一旦泄漏，与周围介质生成氟化物有剧毒，故须进行漏气监视和报警。
4.4.3 高压开关电气设备
GN6型和GN8型隔离开关（a）GN6型（b）GN8型 1—底座 2—支柱绝缘子 3—静触头 4—闸刀 5—拉杆瓷瓶 6—转轴 7—套管绝缘子 8—拐臂
4.4.3 高压开关电气设备
图4—4 户内型分离式真空断路器
4.4.3 高压开关电气设备
真空断路器
用真空作绝缘和灭弧介质，动、静触头间的开距小，熄弧时间很短，介质绝缘强度恢复快，触头磨损小，基本免维护，适合于频繁操作的埸所，体积小，重量轻，无火灾和爆炸危险且噪声低。但容易因截流而引起过电压。
4.4.3 高压开关电气设备
真空断路器的特点有： 1）开断能力强，可达50kA，开断后断口间介质恢复速度快，介质不需要更换。 2）触头开距小，10kV级真空断路器的触头开距只有 10mm左右，所需的操作功率小，动作快，操作机构可以简化，寿命延长，一般可达20年左右不需检修。 3）熄弧时间短，弧压低，电弧能量小，触头损耗小，开断次数多。 4）动导杆的惯性小，适用于频繁操作。 5）开关操作时，动作噪音小，适用于城区使用。
4.4.3 高压开关电气设备
5）SF6气体密封条件好，能够保持装置内部干燥，不受外界潮汽的影响。 6）SF6气体良好的灭弧特性，使得燃弧时间短，电流开断能力大，触头的烧损腐蚀小。触头可以在较高的温度下运行而不损坏。 7）燃弧后，装置内没有碳的沉淀物，所以可以消除电磁痕，不发生绝缘的击穿。 8）由于SF6气体具有良好的绝缘性能，故可以大大减少装置的电气距离。 9）由于SF6开关装置是全封闭的，可以适用于户内、居民区、煤矿或其它有爆炸危险的场所。
