常用二极管型号及参数大全20页

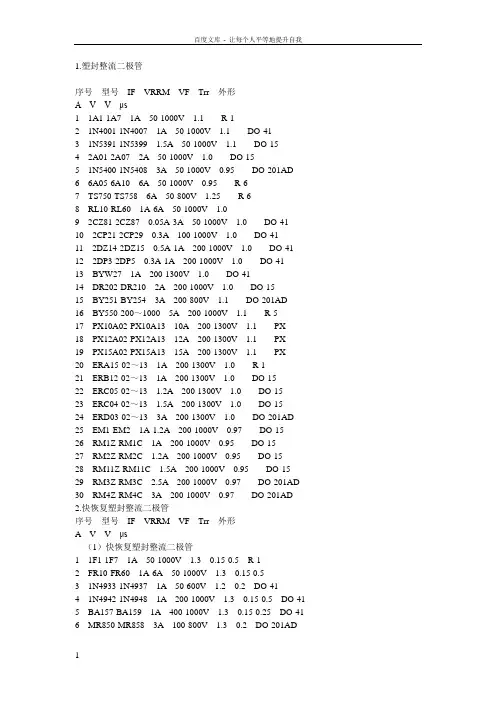

1.塑封整流二极管
序号型号 IF VRRM VF Trr 外形
A V V μs
1 1A1-1A7 1A 50-1000V 1.1 R-1
2 1N4001-1N4007 1A 50-1000V 1.1 DO-41
3 1N5391-1N5399 1.5A 50-1000V 1.1 DO-15
4 2A01-2A07 2A 50-1000V 1.0 DO-15
5 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD
6 6A05-6A10 6A 50-1000V 0.95 R-6
7 TS750-TS758 6A 50-800V 1.25 R-6
8 RL10-RL60 1A-6A 50-1000V 1.0
9 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-41
10 2CP21-2CP29 0.3A 100-1000V 1.0 DO-41
11 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-41
12 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-41
13 BYW27 1A 200-1300V 1.0 DO-41
14 DR202-DR210 2A 200-1000V 1.0 DO-15
15 BY251-BY254 3A 200-800V 1.1 DO-201AD
16 BY550-200～1000 5A 200-1000V 1.1 R-5
17 PX10A02-PX10A13 10A 200-1300V 1.1 PX
18 PX12A02-PX12A13 12A 200-1300V 1.1 PX
19 PX15A02-PX15A13 15A 200-1300V 1.1 PX
20 ERA15-02～13 1A 200-1300V 1.0 R-1
21 ERB12-02～13 1A 200-1300V 1.0 DO-15
22 ERC05-02～13 1.2A 200-1300V 1.0 DO-15
23 ERC04-02～13 1.5A 200-1300V 1.0 DO-15
24 ERD03-02～13 3A 200-1300V 1.0 DO-201AD
25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-15
26 RM1Z-RM1C 1A 200-1000V 0.95 DO-15
27 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-15
28 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-15
29 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD
30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD
2.快恢复塑封整流二极管
序号型号 IF VRRM VF Trr 外形
A V V μs
（1）快恢复塑封整流二极管
1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-1
2 FR10-FR60 1A-6A 50-1000V 1.
3 0.15-0.5
3 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-41
4 1N4942-1N4948 1A 200-1000V 1.3 0.15-0.
5 DO-41
5 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-41
6 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD
7 EU1-EU2 0.25A-1A 100-1000V 1.3 0.4 DO-41
8 20DF1-20DF10 2A 100-1000V 1.3 0.2 DO-15
9 30DF1-30DF10 3A 100-1000V 1.3 0.2 DO-201AD
10 RU1-RU4 0.25A-3A 100-1000V 1.3 0.4
11 ERA22-02～10 0.5A 200-1000V 1.3 0.4 R-1
12 ERA18-02～10 0.8A 200-1000V 1.3 0.4 R-1
13 ERB43-02～10 0.5A 200-1000V 1.3 0.4 DO-41
14 ERB44-02～10 1A 200-1000V 1.3 0.4 DO-15
15 ERC18-02～10 1.2A 200-1000V 1.3 0.4 DO-15
16 ERD28-02～10 1.5A 200-1000V 1.3 0.4 DO-201AD
17 ERD29-02～10 2.5A 200-1000V 1.3 0.4 DO-201AD
18 ERD32-02～10 3A 200-1000V 1.3 0.4 DO-201AD
19 ERD09-13～15 3A 1300-1500V 1.5 0.6 R-5
（2）SK、2CG系列快恢复整流二极管
1 SK1-02～30 1.5A 200-3000V 1.3-4 0.5-1 DO-15
2 SK2-02～30 1A 200-3000V 1.3-4 0.5-1 DO-41
3 SK3-02～30 2A 200-3000V 1.3-
4 0.5-1 DO-15
4 SK4-02～30 0.5A 300-3000V 1.3-4 0.5-1 DO-41
5 2CG04-2CG30 0.2A 300-3000V 1.3-4 0.5-1 DO-41 （3）快恢复塑封阻尼二极管
1 2CN1-2CN1C 1A 200-1200V 1.3
2 DO-41
2 2CN2D-2CN2M 0.5A 200-1000V 1.
3 2 DO-41
3 2CN3D-2CN3M 1A 200-1000V 1.3 6 DO-41
4 2CN4D-2CN4M 1.5A 200-1000V 1.3 0.8 DO-15
5 2CN5D-2CN5M 1.5A 200-1000V 1.0 1 DO-15
6 2CN6D-2CN6M 1A 200-1000V 1.3 6 DO-41
7 2CN12D-2CN12M 3A 200-1000V 1.3 1 DO-201AD
8 RH1Z-RH1C 0.6A 200-1000V 1.3 4 DO-41
9 TVR4J-TVR4N 1.2A 600-1000V 1.2 20 DO-15
3.超高频塑封二极管
1 ERA34-10 0.1A 1000V 3 0.15 R-1
2 ERA32-02～10 1A 200-1000V 1.
3 0.1 DO-41
3 ERB32-02～10 1.2A 200-1000V 1.3 0.1 DO-15
4 ERC30-02～10 1.5A 200-1000V 1.3 0.1 DO-15
5 ERC32-02～10 3A 200-1000V 1.3 0.1 DO-201AD
6 EG01E-EG01C 0.5A 200-1000V 2 0.1 DO-41
7 EG1E-EG1C 1A 200-1000V 1.8 0.1 DO-41
8 RG10Z-RG10C 1.2A 200-1000V 2 0.1 DO-15
9 RG2Z-RG2C 1.5A 200-1000V 1.8 0.1 DO-15
10 RG4Z-RG4C 3A 200-1000V 2 0.1 D0-201AD
4.超快恢复塑封二极管
序号型号 IF VRRM VF Trr 外形
A V V ns
（1）超快恢复塑封二极管
1 SF10-SF50 1-5A 50-1000V 0.95-1.7 35
2 SF80-SF160 8-16A 50-600V 0.95-1.4 35 TO-220
3 EGP10-EGP50 1-5A 50-200V 1.1 35
4 ERC38～04-ERC38～10 1A 400-1000V 1.7 50 DO-41
5 RL2-RL2C 2A 400-1000V 1.7 50 DO-15
6 RL3-RL3C 3A 400-1000V 1.
7 50 DO-201AD
7 1H1-1H8 1A 50-1000V 1.1-1.7 50-75 R-1
8 HER10-HER60 1-6A 50-1000V 1.1-1.7 50-75
9 HER80-HER160 8-6A 50-1000V 1.1-1.7 50-75 TO-220
10 UF10-UF60 1-6A 50-1000V 1.1-1.7 50-75
11 EL1Z-EL1 1.5A 200-350V 1.3 50 DO-15
（2）MUR超快恢复整流二极管
1 MUR120-MUR1120 1A 200-1200V 0.95-1.5 35-50 DO-41
2 MUR420-MUR4120 4A 200-1200V 0.95-1.6 35-75 DO-201AD
3 MUR820-MUR8120 8A 200-1200V 1.3-2.1 35-75 TO-220AC
4 MUR1020-MUR10120 10A 200-1200V 1.3-2.1 35-7
5 TO-220AC
5 MUR1520-MUR15120 15A 200-1200V 1.3-2.1 35-75 TO-220AC
6 MUR2020-MUR20120 20A 200-1200V 1.3-2.1 35-75 TO-220AB
7 MUR3020-MUR30120 30A 200-1200V 1.3-2.1 35-75 TO-247AD
8 MUR6020-MUR60120 60A 200-1200V 1.3-2.1 35-75 TO-247AD （3）RHRP、RHRG超快恢复二极管
1 RHRP820-RHRP8120 8A 200-1200V 2.1-3.
2 35-70 TO-220AC
2 RHRP1520-RHRP15120 15A 200-1200V 2.1-3.2 40-75 TO-220AC
3 RHRP3020-RHRP30120 30A 200-1200V 2.1-3.2 45-75 TO-220AC
4 RHRG3020-RHRG30120 30A 200-1200V 2.1-3.2 45-7
5 TO-247AC
5 RHRG5020-RHRG50120 50A 200-1200V 2.1-3.2 50-100 TO-247AC
6 RHRG6020-RHRG60120 60A 200-1200V 2.1-3.2 45-75 TO-247AD （4）BYV29～79、BYT28～79超快恢复二极管
1 BYW29-100～200 8A 100-200V 1.1 25 TO-220AC
2 BYV29-300～500 9A 300-500V 1.25 60 TO-220AC
3 BYQ28 -100～200 10A 100-200V 1.1 20 TO-220AB
4 BYT28-300～500 10A 300-500V 1.4 60 TO-220AB
5 BYV79-100～200 14A 100-200V 1.3 30 TO-220AC
6 BYT79-300～500 14A 300-500V 1.4 60 TO-220AC
7 BYV32-100～200 20A 100-200V 1.1 25 TO-220AB
8 BYV34-300～500 20A 300-500V 1.1 60 TO-220AB
9 BYV42-100～200 30A 100-200V 1.1 28 TO-220AB
10 BYV44-300～500 30A 300-500V 1.25 60 TO-220AB 5.肖特基整流二极管
序号型号 IF VRRM VF 外形
A V V
（1）肖特基塑封整流二极管
1 1N5817-1N5819 1A 20-40V 0.45-0.6 DO-41
2 1N5820-1N5822 3A 20-40V 0.45-0.6 DO-201AD
3 SRT12-SRT100 1A 20-100V 0.55-0.85 R-1
4 SR10-SR50 1-5A 20-100V 0.55-0.85
5 SB120-SB1B0 1A 20-100V 0.55-0.85 DO-41
6 SB220-SB2B0 2A 20-100V 0.55-0.85 DO-15
7 SB320-SB3B0 3A 20-100V 0.55-0.85 DO-201AD
8 SB520-SB5B0 5A 20-100V 0.55-0.85 D0-201AD
9 ERA81-002～009 1A 20-90V 0.55-0.9 DO-41
10 ERB81-002～009 2A 20-90V 0.55-0.9 DO-15
11 ERC81-002～009 3A 20-90V 0.55-0.9 DO201AD
12 EK03-EK09 1A 20-90V 0.55-0.81 DO-41
13 EK13-EK19 1.5A 20-90V 0.55-0.81 DO-15
14 EK33-EK39 2A 20-90V 0.55-0.81 DO-15
15 EK43-EK49 3A 20-90V 0.55-0.81 DO-201AD
（2）MBR、PBYR系列大电流肖特基整流二极管
1 MBR1020-MBR1060 10A 20-60V 0.57-0.8 TO-220AC
2 MBR1620-MBR1660 16A 20-60V 0.57-0.8 TO-220AC
3 MBR2020CT-2060CT 20A 20-60V 0.57-0.8 TO-220AB
4 MBR2520CT-2560CT 25A 20-60V 0.57-0.8 TO-220AB
5 MBR3020PT-3060PT 30A 20-60V 0.57-0.8 TO-247AD
6 MBR4020PT-4060PT 40A 20-60V 0.57-0.8 TO-247AD
7 MBR6020PT-6060PT 60A 20-60V 0.57-0.8 TO-247AD
8 PBYR735-745 7A 20-45V 0.56-0.66 TO-220AC
9 PBYR1020-1060 10A 20-60V 0.56-0.77 TO-220AC
10 PBYR1635-1660 16A 20-60V 0.56-0.77 TO-220AC
11 PBYR2020CT-2045CT 20A 20-45V 0.56-0.65 TO-220AB
12 PBYR3035PT-3060PT 30A 20-60V 0.56-0.77 TO-247AD 6.玻球快恢复二极管、玻钝芯片塑封二极管
序号型号 IF VRRM VF Trr 外形
A V V ns
（1）BYV、BYT、BYM、BYW玻球快恢复二极管
1 BYV26A-BYV26E 1A 200-1000V 1.5 0.03 DO-204AP
2 BYV12-BYV16 1.5A 100-1000V 1.5 0.
3 DO-204AP
3 BYV96A-BYV96E 1.5A 100-1000V 1.5 0.3 DO-204AP
4 BYV27-50～200 2A 50-200V 1.1 0.02
5 DO-204AP
5 BYV28-50～200 3.5A 50-200V 1.1 0.03 G3
6 BYT52A-BYT52M 1A 50-1000V 1.3 0.2 DO-204AP
7 BYT54A-BYT54M 1.25A 50-1000V 1.5 0.1 DO-204AP
8 BYT53A-BYT53M 1.5A 50-1000V 1.1 0.05 DO-204AP
9 BYT56A-BYT56M 3A 200-1000V 1.4 0.1 G3
10 BYM26A-BYM26M 2.3A 200-1000V 1.5 0.03 G3
11 BYM36A-BYM36M 3A 200-1000V 1.1 0.15 G3
12 BYW32-BYW38 2A 200-1000V 1.1 0.2 DO-204AP
13 BYW52-BYW56 2A 200-1000V 1.1 4 DO-204AP
14 BYW72-BYW76 3A 200-600V 1.1 0.2 G3
15 BYW96A-BYW96E 3A 200-1000V 1.5 0.2 G3
16 BY228 3A 1500V 1.5 20 G3
（2）GP、RGP系列玻钝芯片塑封二极管
17 GP10-GP30 1-3A 50-1000V 1.1
18 RGP01-10～RGP01-20 0.1A 1000-2000V 2 0.2-0.5 DO-41
19 RGP05-10～RGP05-20 0.5A 1000-2000V 2 0.2-0.5 DO-41
20 RGP10-RGP60 1-6A 50-2000V 1.3 0.15-0.5
7.PD、TR、PR系列高压塑封二极管
1 PD0112-PD0160 0.1A 1200-6000V 1.2-5 DO-41
2 PD0312-PD0360 0.3A 1200-6000V 1.2-5 DO-15
3 PD0512-PD0560 0.5A 1200-6000V 1.2-5 DO-15
4 PD112-PD130 1A 1200-3000V 1.2-4 DO-15
5 PD1512-PD1530 1.5A 1200-3000V 1.2-4 DO-15
6 PD212-PD220 2A 1200-2000V 1.2-2.5 DO-201AD
7 PD312-PD320 3A 1200-2000V 1.2-2.5 DO-201AD
8 PD612-PD620 6A 1200-2000V 1.2-2.5 R-6
9 TR0112-TR0160 0.1A 1200-6000V 1.5-8 0.5-0.8 DO-41
10 TR0312-TR0360 0.3A 1200-6000V 1.5-8 0.5-0.8 DO-15
11 TR0512-TR0560 0.5A 1200-6000V 1.5-8 0.5-0.8 DO-15
12 TR112-TR130 1A 1200-3000V 1.5-6 0.5-0.8 DO-15
13 TR1512-TR1530 1.5A 1200-3000V 1.5-6 0.5-0.8 DO-15
14 TR212-TR220 2A 1200-2000V 1.5-2.7 0.5-0.8 DO-201AD
15 TR312-TR320 3A 1200-2000V 1.5-2.7 0.5-0.7 DO-201AD
16 TR612-TR620 6A 1200-2000V 1.5-2.7 0.5-0.8 R-6
17 PR01-PR1 0.1-1A 1200-3000V 1.5-4 0.1-0.5 DO-15
18 RC2 0.3A 2000V 3 0.5 DO-41
19 RU4D-RP3F 1.5A-2A 1300-1500V 1.5 0.3 DO-201AD
8.稳压二极管
序号名称型号 PZM VZ
W V
1 稳
压
二
极
管 BZX55 0.5W 2.4V-47V
2 1N5985B～1N6031B 0.5W 2.4V-200V
3 1N4728～1N476
4 1W 3.3V-100V
4 1N5911B～1N5956B 1.5W 2.7V-200V
5 2CW37-2.4～3
6 0.5W 2.4V-36V
6 2CW51-2CW68 0.25W 3V-28.5V
7 2CW101-2CW121 1W 3V-37.5V
8 2DW50-2DW64 1W 41V-190V
9 2DW80-2DW190 3W 41V-190V
10 2DW110-2DW151 10W 4.3V-470V
11 2DW170-2DW202 50W 4.3V-200V
12 温度补偿
稳压二极管 2DW230-2DW236 0.2W 5.8V-6.6V 9.高速开关二极管
序号型号 IC VRM Trr 外形
mA V ns
1 1N4148 150 100V 4 DO-35
2 1N4149-1N4154 150 35-100V 2-4 DO-35
3 1N4446-1N445
4 150 40-100V 1-4 DO-35
4 1N914 7
5 100V 4 DO-35
5 BAV17-BAV21 250 25-250V 50 DO-35
6 BAW75-BAW76 300 35-75V 4 DO-35
7 2CK70-2CK79 10-280 20-60V 3-10 DO-35
8 2CK80-2CK85 10-300 20-60V 5-10 DO-35
9 1S1553-1S1555 100 70-35V 3 DO-35
10 1S2471-1S2473 130-110 90-40V 3 DO-35 几种常用二极管的特点
类别：行业知识发布时间：2008-1-25 阅读：1245 1．整流二极管
整流二极管结构主要是平面接触型，其特点是允许通过的电流比较大，反向击穿电压比较高，但PN结电容比较大，一般广泛应用于处理频率不高的电路中。例如整流电路、嵌位电路、保护电路等。整流二极管在使用中主要考虑的问题是最大整流电流和最高反向工作电压应大于实际工作中的值。
2．快速二极管
快速二极管的工作原理与普通二极管是相同的，但由于普通二极管工作在开关状态下的反向恢复时间较长，约4～5ms，不能适应高频开关电路的要求。快速二极管主要应用于高频整流电路、高频开关电源、高频阻容吸收电路、逆变电路等，其反向恢复时间可达10ns。快速二极管主要包括快恢复二极管和肖特基二极管。
快恢复二极管（简称FRD）是一种具有开关特性好、反向恢复时间短特点的半导体二极管，主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。快恢复二极管在制造上采用掺金、单纯的扩散等工艺，可获得较高的开关速度，同时也能得到较高的耐压。快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高。目前快恢复二极管主要应用在逆变电源中作整流元件，高频电路中的限
幅、嵌位等。
肖特基（Schottky）二极管也称肖特基势垒二极管（简称SBD），是由金属与半导体接触形成的势垒层为基础制成的二极管，其主要特点是正向导通压降小（约0.45V），反向恢复时间短和开关损耗小，是一种低功耗、超高速半导体器件，广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。肖特基二极管在结构原理上与PN结二极管有很大区别，它的内部是由阳极金属（用钼或铝等材料制成的阻挡层）、二氧化硅（SiO2）电场消除材料、N-外延层（砷材料）、N型硅基片、N+阴极层及阴极金属等构成，如图所示。在N型基片和阳极金属之间形成肖特基势垒。当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。
肖特基二极管存在的问题是耐压比较低，反向漏电流比较大。目前应用在功率变换电路中的肖特基二极管的大体水平是耐压在150V以下，平均电流在100A以下，反向恢复时间在10～40ns。肖特基二极管应用在高频低压电路中，是比较理想的。
3．稳压二极管
稳压二极管是利用PN结反向击穿特性所表现出的稳压性能制成的器件。
稳压二极管也称齐纳二极管或反向击穿二极管，在电路中起稳定电压作用。它是利用二极管被反向击穿后，在一定反向电流范围内反向电压不随反向电流变化这一特点进行稳压的。稳压二极管通常由硅半导体材料采用合金法或扩散法制成。它既具有普通二极管的单向导电特性，又可工作于反向击穿状态。在反向电压较低时，稳压二极管截止；当反向电压达到一定数值时，反向电流突然增大，稳压二极管进入击穿区，此时即使反向电流在很大范围内变化时，稳压二极管两端的反向电压也能保持基本不变。但若反向电流增大到一定数值后，稳压二极管则会被彻底击穿而损坏。
稳压二极管根据其封装形式、电流容量、内部结构的不同可以分为多种类型。稳压二极管根据其封装形式可分为金属外壳封装稳压二极管、玻璃封装（简称玻封）稳压二极管和塑料封装（简称塑封）稳压二极管。塑封稳压二极管又分为有引线型和表面封装两种类型。
稳压管的主要参数有：①稳压值VZ。指当流过稳压管的电流为某一规定值时，稳压管两端的压降。②电压温度系数。稳压管的稳压值VZ的温度系数在VZ低于4V时为负温度系数值；当VZ的值大于7V时，其温度系数为正值；而VZ的值在6V左右时，其温度系数近似为零。目前低温度系数的稳压管是由两只稳压管反向串联而成，利用两只稳压管处于正反向工作状态时具有正、负不同的温度系数，可得到很好的温度补偿。③动态电阻rZ。表示稳压管稳压性能的优劣，一般工作电流越大，rZ越小。④允许功耗PZ。由稳压管允许达到的温升决定，小功率稳压管的PZ值为100～1000mW,大功率的可达50W。⑤稳定电流IZ。测试稳压管参数时所加的电流。实际
流过稳压管的电流低于IZ时仍能稳压，但rZ较大。
稳压管的最主要的用途是稳定电压。在要求精度不高、电流变化范围不大的情况下，可选与需要的稳压值最为接近的稳压管直接同负载并联。在稳压、稳流电源系统中一般作基准电源，也有在集成运放中作为直流电平平移。其存在的缺点是噪声系数较高，稳定性较差。
希望以上资料对你有所帮助，附励志名言3条：
1、有志者自有千计万计，无志者只感千难万难。
2、实现自己既定的目标，必须能耐得住寂寞单干。
3、世界会向那些有目标和远见的人让路。
常用二极管参数
常用整流二极管 型号VRM/Io IFSM/ VF /Ir 封装用途说明1A5 600V/1.0A 25A/1.1V/5uA[T25] D2.6X3.2d0.65 1A6 800V/1.0A 25A/1.1V/5uA[T25] D2.6X3.2d0.65 6A8 800V/6.0A 400A/1.1V/10uA[T60] D9.1X9.1d1.3 1N4002 100V/1.0A 30A/1.1V/5uA[T75] D2.7X5.2d0.9 1N4004 400V/1.0A 30A/1.1V/5uA[T75] D2.7X5.2d0.9 1N4006 800V/1.0A 30A/1.1V/5uA[T75] D2.7X5.2d0.9 1N4007 1000V/1.0A 30A/1.1V/5uA[T75] D2.7X5.2d0.9 1N5398 800V/1.5A 50A/1.4V/5uA[T70] D3.6X7.6d0.9 1N5399 1000V/1.5A 50A/1.4V/5uA[T70] D3.6X7.6d0.9 1N5402 200V/3.0A 200A/1.1V/5uA[T105] D5.6X9.5d1.3 1N5406 600V/3.0A 200A/1.1V/5uA[T105] D5.6X9.5d1.3 1N5407 800V/3.0A 200A/1.1V/5uA[T105] D5.6X9.5d1.3 1N5408 1000V/3.0A 200A/1.1V/5uA[T105] D5.6X9.5d1.3 RL153 200V/1.5A 60A/1.1V/5uA[T75] D3.6X7.6d0.9 RL155 600V/1.5A 60A/1.1V/5uA[T75] D3.6X7.6d0.9 RL156 800V/1.5A 60A/1.1V/5uA[T75] D3.6X7.6d0.9 RL203 200V/2.0A 70A/1.1V/5uA[T75] D3.6X7.6d0.9 RL205 600V/2.0A 70A/1.1V/5uA[T75] D3.6X7.6d0.9 RL206 800V/2.0A 70A/1.1V/5uA[T75] D3.6X7.6d0.9 RL207 1000V/2.0A 70A/1.1V/5uA[T75] D3.6X7.6d0.9 RM11C 1000V/1.2A 100A/0.92V/10uA D4.0X7.2d0.78 MR750 50V/6.0A 400A/1.25V/25uA D8.7x6.3d1.35 MR751 100V/6.0A 400A/1.25V/25uA D8.7x6.3d1.35 MR752 200V/6.0A 400A/1.25V/25uA D8.7x6.3d1.35 MR754 400V/6.0A 400A/1.25V/25uA D8.7x6.3d1.35 MR756 600V/6.0A 400A/1.25V/25uA D8.7x6.3d1.35 MR760 1000V/6.0A 400A/1.25V/25uA D8.7x6.3d1.35 常用整流二极管(全桥） 型号VRM/Io IFSM/ VF /Ir 封装用途说明RBV-406 600V/*4A 80A/1.10V/10uA 25X15X3.6 RBV-606 600V/*6A 150A/1.05V/10uA 30X20X3.6 RBV-1306 600V/*13A 80A/1.20V/10uA 30X20X3.6 RBV-1506 600V/*15A 200A/1.05V/50uA 30X20X3.6 RBV-2506 600V/*25A 350A/1.05V/50uA 30X20X3.6 常用肖特基整流二极管SBD 型号VRM/Io IFSM/ VF Trr1/Trr2 封装用途说明EK06 60V/0.7A 10A/0.62V 100nS D2.7X5.0d0.6 SK/高速 EK14 40V/1.5A 40A/0.55V 200nS D4.0X7.2d0.78 SK/低速 D3S6M 60V/3.0A 80A/0.58V 130p SB340 40V/3.0A 80A/0.74V 180p SB360 60V/3.0A 80A/0.74V 180p SR260 60V/2.0A 50A/0.70V 170p MBR1645 45V/16A 150A/0.65V <10nS TO220 超高速
肖特基二极管常用参数大全分析
肖特基（势垒）二极管（简称SBD）整流二极管的基本原理?FCH10A15型号简称：10A15 ?主要参数：IF(AV)=10A, VRRM=150V ?产品封装：TO-220F ?脚位长度：6-12mm ?可测试参数：耐压VRRM 正向压降(正向直流电压)VF 漏电IR ?型号全名：FCH20A15 ?型号简称：20A15 ?主要参数：20A 150V ?产品封装：TO-220F ?可测试参数：耐压VRRM 正向压降(正向直流电压)VF 漏电IR ?在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。 其特长是：开关速度非常快：反向恢复时间特别地短。因此，能制作开关二极和低压大电流整流二极管。 肖特基整流二极管的主要参数 ?以下是部分常用肖特基二极管型号，以及耐压和整流电流值：
肖特基二极管 肖特基二极管常用参数大全 型号制造商封 装 If/A Vrrm/V 最大Vf/V 1SS294 TOS SC-59 0.1 40 0.60 BAT15-099 INF SOT143 0.11 4 0.32 BAT54A PS SOT23 0.20 30 0.50 10MQ060N IR SMA 0.77 90 0 .65 10MQ100N IR SMA 0.77 100 0.9 6
0.34 SS12 GS DO214 1.00 20 0.50 MBRS130LT3 ON - 1.00 30 0 .39 10BQ040 IR SMB 1.00 40 0 .53 RB060L-40 ROHM PMDS 1.00 40 0.55 RB160L-40 ROHM PMDS 1.00 40 0.55 SS14 GS DO214 1.00 40 0.50 MBRS140T3 ON - 1.00 40 0 .60 10BQ060 IR SMB 1.00 60 0 .57 SS16 GS DO214 1.00 60 0.75 10BQ100 IR SMB 1.00 100 0.7 8 MBRS1100T3 ON - 1.00 100 0.7 5 10MQ040N IR SMA 1.10 40 0 .51 15MQ040N IR SMA 1.70 40 0 .55 PBYR245CT PS SOT223 2.00 45 0.45
常用二极管型号及参数大全精编版
1.塑封整流二极管 序号型号IF VRRM VF Trr 外形 A V V μs 1 1A1-1A7 1A 50-1000V 1.1 R-1 2 1N4001-1N4007 1A 50-1000V 1.1 DO-41 3 1N5391-1N5399 1.5A 50-1000V 1.1 DO-15 4 2A01-2A07 2A 50-1000V 1.0 DO-15 5 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD 6 6A05-6A10 6A 50-1000V 0.95 R-6 7 TS750-TS758 6A 50-800V 1.25 R-6 8 RL10-RL60 1A-6A 50-1000V 1.0 9 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-41 10 2CP21-2CP29 0.3A 100-1000V 1.0 DO-41 11 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-41 12 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-41 13 BYW27 1A 200-1300V 1.0 DO-41 14 DR202-DR210 2A 200-1000V 1.0 DO-15 15 BY251-BY254 3A 200-800V 1.1 DO-201AD 16 BY550-200～1000 5A 200-1000V 1.1 R-5 17 PX10A02-PX10A13 10A 200-1300V 1.1 PX 18 PX12A02-PX12A13 12A 200-1300V 1.1 PX 19 PX15A02-PX15A13 15A 200-1300V 1.1 PX 20 ERA15-02～13 1A 200-1300V 1.0 R-1 21 ERB12-02～13 1A 200-1300V 1.0 DO-15 22 ERC05-02～13 1.2A 200-1300V 1.0 DO-15 23 ERC04-02～13 1.5A 200-1300V 1.0 DO-15 24 ERD03-02～13 3A 200-1300V 1.0 DO-201AD 25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-15 26 RM1Z-RM1C 1A 200-1000V 0.95 DO-15 27 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-15 28 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-15 29 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD 30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD 2.快恢复塑封整流二极管 序号型号IF VRRM VF Trr 外形 A V V μs （1）快恢复塑封整流二极管 1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-1 2 FR10-FR60 1A-6A 50-1000V 1. 3 0.15-0.5 3 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-41 4 1N4942-1N4948 1A 200-1000V 1.3 0.15-0. 5 DO-41 5 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-41 6 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD
二极管封装大全
二极管封装大全 篇一：贴片二极管型号、参数 贴片二极管型号.参数查询 1、肖特基二极管SMA（DO214AC） 2010-2-2 16:39:35 标准封装： SMA 2010 SMB 2114 SMC 3220 SOD123 1206 SOD323 0805 SOD523 0603 IN4001的封装是1812 IN4148的封装是1206 篇二：常见贴片二极管三极管的封装 常见贴片二极管/三极管的封装 常见贴片二极管/三极管的封装 二极管： 名称尺寸及焊盘间距其他尺寸相近的封装名称 SMC SMB SMA SOD-106 SC-77A SC-76/SC-90A SC-79 三极管： LDPAK
DPAK SC-63 SOT-223 SC-73 TO-243/SC-62/UPAK/MPT3 SC-59A/SOT-346/MPAK/SMT3 SOT-323 SC-70/CMPAK/UMT3 SOT-523 SC-75A/EMT3 SOT-623 SC-89/MFPAK SOT-723 SOT-923 VMT3 篇三：常用二极管的识别及ic封装技术 常用晶体二极管的识别 晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。 1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。 电话机里使用的晶体二极管按作用可分为：整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。 2、识别方法：二极管的识别很简单，小功率二极管的N极(负极)，在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极(正极)或N极(负极)，也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长
肖特基二极管特性详解(经典资料)分析
肖特基二极管特性详解 我们所熟知的二极管被广泛应用于各种电路中，但我们真正了解二极管的某些特性关系吗?如二极管导通电压和反向漏电流与导通电流、环境温度存在什么样的关系等，让我们来扒扒很多数据手册中很少提起的特性关系和正确合理的选型。下面就随半导体设计制造小编一起来了解一下相关内容吧。 我们都知道在选择二极管时，主要看它的正向导通压降、反向耐压、反向漏电流等。但我们却很少知道其在不同电流、不同反向电压、不同环境温度下的关系是怎样的，在电路设计中知道这些关系对选择合适的二极管显得极为重要，尤其是在功率电路中。接下来我将通过型号为SM360A(肖特基管)的实测数据来与大家分享二极管鲜为人知的特性关系。 1、正向导通压降与导通电流的关系 在二极管两端加正向偏置电压时，其内部电场区域变窄，可以有较大的正向扩散电流通过PN结。只有当正向电压达到某一数值(这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V)以后，二极管才能真正导通。但二极管的导通压降是恒定不变的吗?它与正向扩散电流又存在什么样的关系?通过下图1的测试电路在常温下对型号为SM360A的二极管进行导通电流与导通压降的关系测试，可得到如图2所示的曲线关系：正向导通压降与导通电流成正比，其浮动压差为0.2V。从轻载导通电流到额定导通电流的压差虽仅为0.2V，但对于功率二极管来说它不仅影响效率也影响二极管的温升，所以在价格条件允许下，尽量选择导通压降小、额定工作电流较实际电流高一倍的二极管。 图1 二极管导通压降测试电路
图2 导通压降与导通电流关系 2、正向导通压降与环境的温度的关系 在我们开发产品的过程中，高低温环境对电子元器件的影响才是产品稳定工作的最大障碍。环境温度对绝大部分电子元器件的影响无疑是巨大的，二极管当然也不例外，在高低温环境下通过对SM360A的实测数据表1与图3的关系曲线可知道：二极管的导通压降与环境温度成反比。在环境温度为-45℃时虽导通压降最大，却不影响二极管的稳定性，但在环境温度为75℃时，外壳温度却已超过了数据手册给出的125℃，则该二极管在75℃时就必须降额使用。这也是为什么开关电源在某一个高温点需要降额使用的因素之一。 表1 导通压降与导通电流测试数据
1N系列常用整流二极管的主要参数
1N 系列常用整流二极管的主要参数
反向工作 峰值电压 URM/V 额定正向 整流电流 整流电流 IF/A 正向不重 复浪涌峰 值电流 IFSM/A 正向 压降 UF/V 反向 电流 IR/uA 工作 频率 f/KHZ 外形 封装
型 号
1N4000 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 1N5100 1N5101 1N5102 1N5103 1N5104 1N5105 1N5106 1N5107 1N5108 1N5200 1N5201 1N5202 1N5203 1N5204 1N5205 1N5206 1N5207 1N5208 1N5400 1N5401 1N5402 1N5403 1N5404 1N5405 1N5406 1N5407 1N5408
25 50 100 200 400 600 800 1000 50 100 200 300 400 500 600 800 1000 50 100 200 300 400 500 600 800 1000 50 100 200 300 400 500 600 800 1000
1
30
≤1
＜5
3
DO-41
1．5
75
≤1
＜5
3
DO-15
2
100
≤1
＜10
3
3
150
≤0.8
＜10
3
DO-27
常用二极管参数： 05Z6.2Y 硅稳压二极管 Vz=6~6.35V,Pzm=500mW,
常见二极管参数大全
1N系列稳压管
快恢复整流二极管
常用整流二极管型号和参数 05Z6.2Y 硅稳压二极管 Vz=6~6.35V,Pzm=500mW, 05Z7.5Y 硅稳压二极管 Vz=7.34~7.70V,Pzm=500mW, 05Z13X硅稳压二极管 Vz=12.4~13.1V,Pzm=500mW, 05Z15Y硅稳压二极管 Vz=14.4~15.15V,Pzm=500mW, 05Z18Y硅稳压二极管 Vz=17.55~18.45V,Pzm=500mW, 1N4001硅整流二极管 50V, 1A,(Ir=5uA,Vf=1V,Ifs=50A) 1N4002硅整流二极管 100V, 1A, 1N4003硅整流二极管 200V, 1A, 1N4004硅整流二极管 400V, 1A, 1N4005硅整流二极管 600V, 1A, 1N4006硅整流二极管 800V, 1A, 1N4007硅整流二极管 1000V, 1A, 1N4148二极管 75V, 4PF,Ir=25nA,Vf=1V, 1N5391硅整流二极管 50V, 1.5A,(Ir=10uA,Vf=1.4V,Ifs=50A) 1N5392硅整流二极管 100V,1.5A, 1N5393硅整流二极管 200V,1.5A, 1N5394硅整流二极管 300V,1.5A, 1N5395硅整流二极管 400V,1.5A, 1N5396硅整流二极管 500V,1.5A, 1N5397硅整流二极管 600V,1.5A, 1N5398硅整流二极管 800V,1.5A, 1N5399硅整流二极管 1000V,1.5A, 1N5400硅整流二极管 50V, 3A,(Ir=5uA,Vf=1V,Ifs=150A) 1N5401硅整流二极管 100V,3A, 1N5402硅整流二极管 200V,3A, 1N5403硅整流二极管 300V,3A, 1N5404硅整流二极管 400V,3A,
IN系列常用整流二极管的主要参数
IN系列常用整流二极管的主要参数 型号反向工作峰值 电压URM/V 额定正向整流 电流I F /A 正向不重复浪涌峰 值电流I F SM/A 正向压降 U F /V 反向电流 I R /uA 工作频率 f/KHZ 外形封装 1N4000 25 1 30 ≤1 ＜5 3 DO-41 1N4001 50 1 30 ≤1 ＜5 3 DO-41 1N4002 100 1 30 ≤1 ＜5 3 DO-41 1N4003 200 1 30 ≤1 ＜5 3 DO-41 1N4004 400 1 30 ≤1 ＜5 3 DO-41 1N4005 600 1 30 ≤1 ＜5 3 DO-41 1N4006 800 1 30 ≤1 ＜5 3 DO-15 1N4007 1000 1 30 ≤1 ＜5 3 DO-15 1N5100 50 1．5 75 ≤1 ＜5 3 DO-15 1N5101 100 1．5 75 ≤1 ＜5 3 DO-15 1N5102 200 1．5 75 ≤1 ＜5 3 DO-15 1N5103 300 1．5 75 ≤1 ＜5 3 DO-15 1N5104 400 1．5 75 ≤1 ＜5 3 DO-15 1N5105 500 1．5 75 ≤1 ＜5 3 DO-15 1N5106 600 1．5 75 ≤1 ＜5 3 DO-15 1N5107 800 1．5 75 ≤1 ＜5 3 DO-15 1N5108 1000 1．5 75 ≤1 ＜5 3 DO-15 1N5200 50 2 100 ≤1 ＜10 3 DO-15 1N5201 100 2 100 ≤1 ＜10 3 DO-15 1N5202 200 2 100 ≤1 ＜10 3 DO-15 1N5203 300 2 100 ≤1 ＜10 3 DO-15 1N5204 400 2 100 ≤1 ＜10 3 DO-15 1N5205 500 2 100 ≤1 ＜10 3 DO-15 1N5206 600 2 100 ≤1 ＜10 3 DO-15 1N5207 800 2 100 ≤1 ＜10 3 DO-15 1N5208 1000 2 100 ≤1 ＜10 3 DO-15 1N5400 50 3 150 ≤0.8 ＜10 3 DO-27 1N5401 100 3 150 ≤0.8 ＜10 3 DO-27 1N5402 200 3 150 ≤0.8 ＜10 3 DO-27 1N5403 300 3 150 ≤0.8 ＜10 3 DO-27 1N5404 400 3 150 ≤0.8 ＜10 3 DO-27 1N5405 500 3 150 ≤0.8 ＜10 3 DO-27 1N5406 600 3 150 ≤0.8 ＜10 3 DO-27 1N5407 800 3 150 ≤0.8 ＜10 3 DO-27 1N5408 1000 3 150 ≤0.8 ＜10 3 DO-27
BAS40W-04(SOT-323)肖特基二极管规格
JIANGSU CHANGJIANG ELECTRONICS TECHNOLOGY CO., LTD SOT-323 Plastic-Encapsulate Diodes BAS40W/-04/-05/-06 SCHOTTKY BARRIER DIODE FEATURES z Low Forward Voltage z Fast Switching BAS40W MARKING: 43? BAS40W-06 MARKING: 46 BAS40W-05 MARKING ：45 BAS40W-04 MARKING ：44 Maximum Ratings @T a =25℃ Parameter Symbol Limit Unit Peak repetitive peak reverse voltage Working peak reverse voltage DC b locking v oltage V RRM V RWM V R 40 V Forward continuous c urrent I FM 200 mA Power d issipation P D 150 mW Thermal r esistance j unction to a mbient R θJA 667 ℃/W Junction temperature T J 125 ℃ Storage temperature range T STG -55~+150 ℃ ELECTRICAL CHARACTERISTICS (Ta=25℃ unless otherwise specified) Parameter Symbol Test conditions M in M ax U nit Reverse breakdown voltage V (BR) I R = 10μA 40 V Reverse voltage leakage current I R V R =30V 200 nA Forward voltage V F I F =1mA I F =40mA 380 1000 mV Diode capacitance C D V R =0,f =1MHz 5 pF Reverse r ecovery time t r r I rr =1mA, I R =I F =10mA R L =100? 5 n s B,Jul,2012 【领先的片式无源器件整合供应商—南京南山半导体有限公司】 https://www.360docs.net/doc/428401299.html,
常用二极管型号_大全
常用整流二极管型号大全lzg 极管型号:4148安装方式:贴片功率特性:大功率 二极管型号:SA5.0A/CA-SA170A/CA安装方式:直插 二极管型号:IN4007/IN4001安装方式:直插功率特性:小功率频率特性:低频 二极管型号:70HF80安装方式:螺丝型功率特性:大功率频率特性:高频 二极管型号:MRA4003T3G安装方式:贴片 二极管型号:1SS355安装方式:贴片功率特性:大功率 二极管型号6A10安装方式:直插功率特性:大功率;型号:2DHG型安装方式:直插功率特性:大功率 二极管型号B5G090L安装方式:直插功率特性:小功率频率特性:超高频 型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型 IN4001 50 1.0 30 5.0 1.0 DO--41 IN4002 100 1.0 30 5.0 1.0 DO--41 IN4003 300 110 30 5.0 1.0 DO--41 IN4004 400 1.0 30 5.0 1.0 DO--41 IN4005 600 1.0 30 5.0 1.0 DO--41 IN4006 800 1.0 30 5.0 1.0 DO--41 IN4007 1000 1.0 30 5.0 1.0 DO--41 IN5391 50 1.5 50 5.0 1.5 DO--15 IN5392 100 1.5 50 5.0 1.5 DO--15 IN5393 200 1.5 50 5.0 1.5 DO--15 IN5394 300 1.5 50 5.0 1.5 DO--15 IN5395 400 1.5 50 5.0 1.5 DO--15 IN5396 500 1.5 50 5.0 1.5 DO--15 IN5397 600 1.5 50 5.0 1.5 DO--15 IN5398 800 1.5 50 5.0 1.5 DO--15 IN5399 1000 1.5 50 5.0 1.5 DO--15 RL151 50 1.5 60 5.0 1.5 DO--15 RL152 100 1.5 60 5.0 1.5 DO--15 RL153 200 1.5 60 5.0 1.5 DO--15 RL154 400 1.5 60 5.0 1.5 DO--15 RL155 600 1.5 60 5.0 1.5 DO--15 RL156 800 1.5 60 5.0 1.5 DO--15 RL157 1000 1.5 60 5.0 1.5 DO--15 普通整流二极管参数(二) 型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型 RL201 50 2 70 5 1 DO--15 RL202 100 2 70 5 1 DO--15 RL203 200 2 70 5 1 DO--15 RL204 400 2 70 5 1 DO--15
二极管的主要参数
二极管的主要参数 正向电流IF：在额定功率下，允许通过二极管的电流值。 正向电压降VF：二极管通过额定正向电流时，在两极间所产生的电压降。 最大整流电流（平均值）IOM：在半波整流连续工作的情况下，允许的最大半波电流的平均值。 反向击穿电压VB：二极管反向电流急剧增大到出现击穿现象时的反向电压值。 正向反向峰值电压VRM：二极管正常工作时所允许的反向电压峰值，通常VRM为VP的三分之二或略小一些。 反向电流IR：在规定的反向电压条件下流过二极管的反向电流值。 结电容C：电容包括电容和扩散电容，在高频场合下使用时，要求结电容小于某一规定数值。最高工作频率FM：二极管具有单向导电性的最高交流信号的频率。 2.常用二极管 （1）整流二极管 将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。 通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。2.常用二极管 （1）整流二极管 将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。 通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。 2）检波二极管 检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。 （3）开关二极管 在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。 开关二极管有接触型，平面型和扩散台面型几种，一般IF＜500毫安的硅开关二极管，多采用全密封环氧树脂，陶瓷片状封装，如图三所示，引脚较长的一端为正极。 4）稳压二极管 稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二极管（简称稳压管）其图形符号见图4 稳压管的伏安特性曲线如图5所示，当反向电压达到Vz时，即使电压有一微小的增加，反向电流亦会猛增（反向击穿曲线很徒直）这时，二极管处于击穿状态，如果把击穿电流限制在一定的范围内，管子就可以长时间在反向击穿状态下稳定工作。
很全的二极管参数
G ENERAL PURPOSE RECTIFIERS – P LASTIC P ASSIVATED J UNCTION 1.0 M1 M2 M3 M4 M5 M6 M7 SMA/DO-214AC G ENERAL PURPOSE RECTIFIERS – G LASS P ASSIVATED J UNCTION S M 1.0 GS1A GS1B GS1D GS1G GS1J GS1K GS1M SMA/DO-214AC 1.0 S1A S1B S1D S1G S1J S1K S1M SMB/DO-214AA 2.0 S2A S2B S2D S2G S2J S2K S2M SMB/DO-214AA 3.0 S3A S3B S3D S3G S3J S3K S3M SMC/DO-214AB F AST RECOVERY RECTIFIERS – P LASTIC P ASSIVATED J UNCTION MERITEK ELECTRONICS CORPORATION
U LTRA FAST RECOVERY RECTIFIERS – G LASS P ASSIVATED J UNCTION
S CHOTTKY B ARRIER R ECTIFIERS
S WITCHING D IODES Power Dissipation Max Avg Rectified Current Peak Reverse Voltage Continuous Reverse Current Forward Voltage Reverse Recovery Time Package Part Number P a (mW) I o (mA) V RRM (V) I R @ V R (V) V F @ I F (mA) t rr (ns) Bulk Reel Outline 200mW 1N4148WS 200 150 100 2500 @ 75 1.0 @ 50 4 5000 SOD-323 1N4448WS 200 150 100 2500 @ 7 5 0.72/1.0 @ 5.0/100 4 5000 SOD-323 BAV16WS 200 250 100 1000 @ 7 5 0.8 6 @ 10 6 5000 SOD-323 BAV19WS 200 250 120 100 @ 100 1.0 @ 100 50 5000 SOD-323 BAV20WS 200 250 200 100 @ 150 1.0 @ 100 50 5000 SOD-323 BAV21WS 200 250 250 100 @ 200 1.0 @ 100 50 5000 SOD-323 MMBD4148W 200 150 100 2500 @ 75 1.0 @ 50 4 3000 SOT-323-1 MMBD4448W 200 150 100 2500 @ 7 5 0.72/1.0 @ 5.0/100 4 3000 SOT-323-1 BAS16W 200 250 100 1000 @ 7 5 0.8 6 @ 10 6 3000 SOT-323-1 BAS19W 200 250 120 100 @ 100 1.0 @ 100 50 3000 SOT-323-1 BAS20W 200 250 200 100 @ 150 1.0 @ 100 50 3000 SOT-323-1 BAS21W 200 250 250 100 @ 200 1.0 @ 100 50 3000 SOT-323-1 BAW56W 200 150 100 2500 @ 75 1.0 @ 50 4 3000 SOT-323-2 BAV70W 200 150 100 2500 @ 75 1.0 @ 50 4 3000 SOT-323-3 BAV99W 200 150 100 2500 @ 75 1.0 @ 50 4 3000 SOT-323-4 BAL99W 200 150 100 2500 @ 75 1.0 @ 50 4 3000 SOT-323- 5 350mW MMBD4148 350 200 100 5000 @ 75 1.0 @ 10 4 3000 SOT-23-1 MMBD4448 350 200 100 5000 @ 75 1.0 @ 10 4 3000 SOT-23-1 BAS16 350 200 100 1000 @ 75 1.0 @ 50 6 3000 SOT-23-1 BAS19 350 200 120 100 @ 120 1.0 @ 100 50 3000 SOT-23-1 BAS20 350 200 200 100 @ 150 1.0 @ 100 50 3000 SOT-23-1 BAS21 350 200 250 100 @ 200 1.0 @ 100 50 3000 SOT-23-1 BAW56 350 200 100 2500 @ 70 1.0 @ 50 4 3000 SOT-23-2 BAV70 350 200 100 5000 @ 70 1.0 @ 50 4 3000 SOT-23-3 BAV99 350 200 100 2500 @ 70 1.0 @ 50 4 3000 SOT-23-4 BAL99 350 200 100 2500 @ 70 1.0 @ 50 4 3000 SOT-23-5 BAV16W 350 200 100 1000 @ 75 0.86 @ 10 6 3000 SOD-123 410-500mW BAV19W 410 200 120 100 @ 100 1.0 @ 100 50 3000 SOD-123 BAV20W 410 200 200 100 @ 150 1.0 @ 100 50 3000 SOD-123 BAV21W 410 200 250 100 @ 200 1.0 @ 100 50 3000 SOD-123 1N4148W 410 150 100 2500 @ 75 1.0 @ 50 4 3000 SOD-123 1N4150W 410 200 50 100 @ 50 0.72/1.0 @ 5.0/100 4 3000 SOD-123 1N4448W 500 150 100 2500 @ 7 5 1.0 @ 200 4 3000 SOD-123 1N4151W 500 150 75 50 @ 50 1.0 @ 10 2 3000 SOD-123 1N914 500 200 100 25 @ 20 1.0 @ 10 4 1000 10000 DO-35 1N4148 500 200 100 25 @ 20 1.0 @ 10 4 1000 10000 DO-35 LL4148 500 150 100 25 @ 20 1.0 @ 10 4 2500 Mini-Melf SOT23-1 SOT23-2 SOT23-3 SOT23-4 SOT23-5 SOT323-1 SOT323-2 SOT323-3 SOT323-4 SOT323-5
常用二极管型号参数大全
For personal use only in study and research; not for commercial use 1.塑封整流二极管 序号型号IF VRRM VF Trr 外形 A V V μs 1 1A1-1A7 1A 50-1000V 1.1 R-1 2 1N4001-1N4007 1A 50-1000V 1.1 DO-41 3 1N5391-1N5399 1.5A 50-1000V 1.1 DO-15 4 2A01-2A07 2A 50-1000V 1.0 DO-15 5 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD 6 6A05-6A10 6A 50-1000V 0.95 R-6 7 TS750-TS758 6A 50-800V 1.25 R-6 8 RL10-RL60 1A-6A 50-1000V 1.0 9 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-41 10 2CP21-2CP29 0.3A 100-1000V 1.0 DO-41 11 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-41 12 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-41 13 BYW27 1A 200-1300V 1.0 DO-41 14 DR202-DR210 2A 200-1000V 1.0 DO-15 15 BY251-BY254 3A 200-800V 1.1 DO-201AD 16 BY550-200～1000 5A 200-1000V 1.1 R-5 17 PX10A02-PX10A13 10A 200-1300V 1.1 PX 18 PX12A02-PX12A13 12A 200-1300V 1.1 PX 19 PX15A02-PX15A13 15A 200-1300V 1.1 PX 20 ERA15-02～13 1A 200-1300V 1.0 R-1 21 ERB12-02～13 1A 200-1300V 1.0 DO-15 22 ERC05-02～13 1.2A 200-1300V 1.0 DO-15 23 ERC04-02～13 1.5A 200-1300V 1.0 DO-15 24 ERD03-02～13 3A 200-1300V 1.0 DO-201AD 25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-15 26 RM1Z-RM1C 1A 200-1000V 0.95 DO-15 27 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-15 28 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-15 29 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD 30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD 2.快恢复塑封整流二极管 序号型号IF VRRM VF Trr 外形 A V V μs （1）快恢复塑封整流二极管 1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-1 2 FR10-FR60 1A-6A 50-1000V 1. 3 0.15-0.5 3 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-41 4 1N4942-1N4948 1A 200-1000V 1.3 0.15-0. 5 DO-41
常用二极管型号及参数大全
1?塑封整流二极管 序号型号IF VRRM VF Trr 外形 A V V 卩s 1 1A1-1A7 1A 50-1000V 1.1 R-1 2 1N4001-1N4007 1A 50-1000V 1.1 DO-41 3 1N5391-1N5399 1.5A 50-1000V 1.1 DO-15 4 2A01-2A07 2A 50-1000V 1.0 DO-15 5 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD 6 6A05-6A10 6A 50-1000V 0.95 R-6 7 TS750-TS758 6A 50-800V 1.25 R-6 8 RL10-RL60 1A-6A 50-1000V 1.0 9 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-41 10 2CP21-2CP29 0.3A 100-1000V 1.0 DO-41 11 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-41 12 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-41 13 BYW27 1A 200-1300V 1.0 DO-41 14 DR202-DR210 2A 200-1000V 1.0 DO-15 15 BY251-BY254 3A 200-800V.1 DO-201AD 16 BY550-200 ?1000 5A 200-1000V 1.1 R-5 17 PX10A02-PX10A13 10A 200-1300V 1 .1 PX 18 PX12A02-PX12A13 12A 200-1300V 1 .1 PX 19 PX15A02-PX15A13 15A 200-1300V 1 .1 PX 20 ERA15-02 ?13 1A 200-1300V 1.0 R-1 21 ERB12-02 ?13 1A 200-1300V 1.0 DO-15 22 ERC05-02 ?13 1.2A 200-1300V 1.0 DO-15 23 ERC04-02 ?13 1.5A 200-1300V 1.0 DO-15 24 ERD03-02 ?13 3A 200-1300V 1.0 DO-201AD 25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-15 26 RM1Z-RM1C 1A 200-1000V 0.95 DO-15 27 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-15 28 RM11Z-RM11C 1.5A 200- 1000V r 0.95 DO-15 29 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD 30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD 2?快恢复塑封整流二极管 序号型号IF VRRM VF Trr 外形 A V V 卩s (1 )快恢复塑封整流二极管 1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-1 2 FR10-FR60 1A-6A 50-1000V 1. 3 0.15-0.5 3 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-41 4 1N4942-1N4948 1A 200-1000V 1.3 0.15-0. 5 DO-41 5 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-41 6 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD
