ASM汽车橡胶产品分类系统标准中文

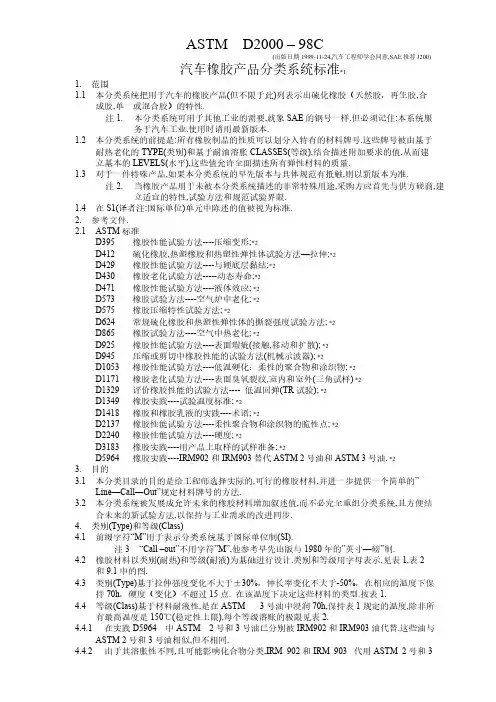

A S T M D2000–98 C

(出版日期1999-11-24,汽车工程师学会同意,SAE推荐J200)

汽车橡胶产品分类系统标准*1

1.范围

1.1本分类系统把用于汽车的橡胶产品(但不限于此)列表示出硫化橡胶（天然胶，再生胶,合成胶,单一或混合

胶）的特性.

注1.本分类系统可用于其他工业的需要,就象SAE的钢号一样.但必须记住:本系统服务于汽车工业.

使用时请用最新版本.

1.2本分类系统的前提是:所有橡胶制品的性质可以划分入特有的材料牌号.这些牌号被由基于耐热老化的

TYPE(类别)和基于耐油溶胀CLASSES(等级),结合描述附加要求的值,从而建立基本的LEVELS(水平),这些值允许全面描述所有弹性材料的质量.

1.3对于一件特殊产品,如果本分类系统的早先版本与具体规范有抵触,则以新版本为准.

注2.当橡胶产品用于未被本分类系统描述的非常特殊用途,采购方应首先与供方磋商,建立适宜的特性,试验方法和规范试验界限.

1.4在S1(译者注:国际单位)单元中陈述的值被视为标准.

2.参考文件.

2.1ASTM标准

D395 橡胶性能试验方法----压缩变形;*2

D412 硫化橡胶,热塑橡胶和热塑性弹性体试验方法—拉伸;*2

D429 橡胶性能试验方法----与硬底层黏结;*2

D430 橡胶老化试验方法-----动态寿命;*2

D471 橡胶性能试验方法----液体效应; *2

D573 橡胶试验方法----空气炉中老化; *2

D575 橡胶压缩特性试验方法; *2

D624 常规硫化橡胶和热塑性弹性体的撕裂强度试验方法; *2

D865 橡胶试验方法----空气中热老化; *2

D925 橡胶性能试验方法----表面瑕疵(接触,移动和扩散); *2

D945 压缩或剪切中橡胶性能的试验方法(机械示波器); *2

D1053 橡胶性能试验方法----低温硬化：柔性的聚合物和涂织物; *2

D1171 橡胶老化试验方法----表面臭氧裂纹,室内和室外(三角试样) *2

D1329 评价橡胶性能的试验方法---- 低温回弹(TR试验); *2

D1349 橡胶实践----试验温度标准; *2

D1418 橡胶和橡胶乳液的实践----术语; *2

D2137 橡胶性能试验方法----柔性聚合物和涂织物的脆性点; *2

D2240 橡胶性能试验方法----硬度; *2

D3183 橡胶实践----用产品上取样的试样准备; *2

D5964 橡胶实践----IRM902和IRM903替代ASTM 2号油和ASTM 3号油. *2

3.目的

3.1本分类目录的目的是给工程师选择实际的,可行的橡胶材料,并进一步提供一个简单的”Line—Call—Out”规

定材料牌号的方法.

3.2本分类系统被发展成允许未来的橡胶材料增加叙述值,而不必完全重组分类系统,且方便结合未来的新试验

方法,以保持与工业需求的改进同步.

4.类别(Type)和等级(Class)

4.1前缀字符“M”用于表示分类系统基于国际单位制(SI).

注3“Call –out”不用字符”M”,他参考早先出版与1980年的”英寸—磅”制.

4.2橡胶材料以类别(耐热)和等级(耐液)为基础进行设计.类别和等级用字母表示,见表1,表2和9.1中的图.

4.3类别(Type)基于拉伸强度变化不大于±30%，伸长率变化不大于-50%，在相应的温度下保持70h，硬度

（变化）不超过15点. 在该温度下决定这些材料的类型.按表1.

4.4等级(Class)基于材料耐液性,是在ASTM 3号油中浸润70h,保持表1规定的温度,除非所有最高温度是

150℃(稳定性上限),每个等级溶账的极限见表2.

4.4.1在实践D5964 中ASTM 2号和3号油已分别被IRM902和IRM903油代替.这些油与ASTM 2号和3

号油相似,但不相同.

4.4.2由于其溶胀性不同,且可能影响化合物分类,IRM 902和IRM 903 代用ASTM 2号和3号油尚未确认.

表1

表2

4.4.3

被理解为由等级建立的一些商务化合物可以期望的值.事实上,材料的类型和等级列表于表6.在基本要求下,指示商业上可用的材料符合耐热和耐液的要求.

4.5牌号字符后面总规定有一个3位数,规定其硬度和拉伸强度,例如505,其中第一位数表示硬度,例如5表示50

±5,6表示60±5,后2位数表示最小拉伸强度,例如05表示5Mpa,14表示14Mpa.可用材料所要的硬度和拉伸强度的相对关系可从7.2节表6中获得.

5.品级(Grade)号,后缀字符和数字

5.1 品级(Grade)号因为基本要求并不能充分描述全部必要的要求,规定设立一个系列的前缀—品级号,描述偏离或附加要求. 品级号1,规定仅表示基本要求.除1以外的品级号表示偏离或附加要求,并列于”可用的前缀品级”,在表6中基本要求下的最后一列. 品级号A作为材料前缀写在类别和等级的前面(见9.1).

5.2 后缀字符后缀字符可以和他们的含义一起使用.见表3.

5.3 后缀数字每一个后缀字符可以用其后的2位数字参考.其中第一位数表示试验方法;试验次数作为试验方法的一部分见表4.如果有第二位数,他表示试验温度,见表5.如果要用3位数,它们要用一个短划分开,例如

-10;B4-10;F1-11等.

b D1171的耐气候试验,历时6周.试验地区和季节由采购方和供方协商;

c 用D1171的暴露于臭氧室的试验方法B;

—0806 Tredon 邮政信箱5806分配.

e 应该用蒸馏水.除非取消酒精,应该用加水的方法增加体积.当确定拉伸强度,延伸率和硬度变化时,在样品被浸润后,实验室充3/4水,30分钟后确定.在蒸馏水中冷却,取消丙酮.

f 等量的蒸馏水和Reagant牌乙烯乙二醇.除非取消酒精,用增加水的方法配制.在确定改变拉伸强度,延伸率和硬度变化时,在样品被浸润后,试验管充3/4水.30分钟后确定. 在蒸馏水中冷却,取消丙酮

g 规定的试验方法.

表5 后缀,表示温度的符号
