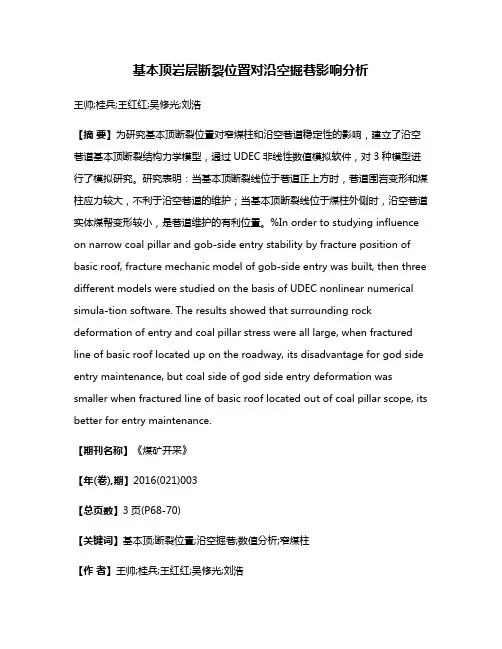

基本顶岩层断裂位置对沿空掘巷影响分析王帅;桂兵;王红红;吴修光;刘浩【摘要】为研究基本顶断裂位置对窄煤柱和沿空巷道稳定性的影响，建立了沿空巷道基本顶断裂结构力学模型，通过UDEC非线性数值模拟软件，对3种模型进行了模拟研究。
研究表明：当基本顶断裂线位于巷道正上方时，巷道围岩变形和煤柱应力较大，不利于沿空巷道的维护；当基本顶断裂线位于煤柱外侧时，沿空巷道实体煤帮变形较小，是巷道维护的有利位置。
%In order to studying influence on narrow coal pillar and gob-side entry stability by fracture position of basic roof, fracture mechanic model of gob-side entry was built, then three different models were studied on the basis of UDEC nonlinear numerical simula-tion software. The results showed that surrounding rock deformation of entry and coal pillar stress were all large, when fractured line of basic roof located up on the roadway, its disadvantage for god side entry maintenance, but coal side of god side entry deformation was smaller when fractured line of basic roof located out of coal pillar scope, its better for entry maintenance.【期刊名称】《煤矿开采》【年(卷),期】2016(021)003【总页数】3页(P68-70)【关键词】基本顶;断裂位置;沿空掘巷;数值分析;窄煤柱【作者】王帅;桂兵;王红红;吴修光;刘浩【作者单位】山东科技大学矿业与安全工程学院，山东青岛266590;兖州煤业股份有限公司济宁三号井煤矿，山东济宁272169;山东科技大学矿业与安全工程学院，山东青岛266590;兖州煤业股份有限公司济宁三号井煤矿，山东济宁272169;山东科技大学矿业与安全工程学院，山东青岛266590【正文语种】中文【中图分类】TD322.1近年来沿空巷道技术得到广泛应用，已经成为井工开采较为普遍的巷道留设方式。
沿空掘巷基本顶侧向破断位置影响因素研究-第5章
沿空掘巷基本顶侧向破断位置影响因素研究-第5章5 基本顶不同破断位置对巷道围岩稳定性的影响及工程实例5 Affect of Surrounding Rock Stability by Different Positions of Main Roof’s Lateral Fracture and Engineering Test在以上几章里我们详细的总结了沿空掘巷基本顶侧向破断位置的影响因素，影响因素主要基本顶自身的性质（厚度、强度等）、开采深度、开采高度、直接顶的性质、煤柱的宽度强度以及工作的长度和推进速度等。
由于前人的研究以及其他不确定因素，我们重点分析了开采高度（煤层厚度）、开采深度（应力载荷）和留设煤柱宽度三个影响因素对基本顶侧向破断位置变化的影响。
研究分析基本顶侧向破断位置的影响因素有助于我们提前根据地质资料和开采工艺等来更加接近的预测基本顶的断裂位置，从而有助于巷道支护维护顺利的进行，来确保巷道的安全及可用性。
但是不同的断裂位置对沿空掘巷巷道和煤柱的稳定性及应力分布有不同的影响，因此对沿空掘巷巷道的围岩进行合理有效的控制才是我们研究的最终目的。
5.1 基本顶不同断裂位置对巷道围岩稳定性的影响（Affect of Surrounding Rock Stability by Different Positions of Main Roof’s Lateral Fracture）对于井工开采矿物，最重要的是通道的安全性与可行性。
煤矿井下开采，巷道起着关键作用，而巷道的稳定性主要取决于巷道围岩的强度、巷道围岩所受应力以及我们所采取的支护技术。
同时留小煤柱沿空掘巷巷道的稳定性也不例外，仍然取决于围岩的状态和支护技术，因此加强对顶底板及实体煤帮煤柱的强化是控制沿空掘巷围岩稳定性的重点。
在沿空掘巷工程中，巷道围岩的的稳定性在很大程度受到上覆岩层基本顶侧向破断位置的影响，不同的断裂位置对巷道围岩的强度以及压力分布都产生很大的差异。
采矿论文-沿空巷道围岩变形破坏机理及稳定性分析
第二章沿空巷道围岩变形破坏机理及稳定性分析巷道围岩变形破坏是巷道失稳的外在表现，研究沿空巷道变形破坏机理是研究巷道失稳的前提与基础。
因此，本章通过通过理论分析、数值模拟结合现场观测研究沿空巷道围岩变形破坏特征，归纳出其影响因素，为研究沿空巷道失稳机理及巷道控制技术打下基础。
2.1沿空巷道围岩应力分布规律巷道表面位移、破坏表现为巷道顶底板及两帮的变形破坏，在沿空掘巷围岩结构中小煤柱的变形失稳是整个巷道变形失稳的重点，围岩结构的应力变化引起巷道的变形，因此有必要对沿空掘巷的围岩结构的应力变化进行深入分析。
有研究表明，沿空掘巷在掘进及回采期间巷道围岩应力表现出一定的规律性[24-27]。
（1）顶板①垂直应力在巷道的掘进期间，由于破坏了巷道原来的应力平衡状态，引起应力重新分布。
垂直应力沿着顶板层面呈现非均匀状态，巷道中部的垂直应力明显较低，而在煤帮附近应力较高，这是因为由于巷道开挖形成了类似于压力拱的结构存在。
在巷道从掘进到稳定期间，垂直应力在整个层面上都有不同程度的降低，这就造成了顶板的变形主要发生在中浅部围岩，且优以顶板的中部破坏严重。
②水平应力在受到本工作面采动影响时，水平应力有明显的上升。
顶板中应力的明显上升，由于压曲作用的存在，致使巷道中垂直应力增大，顶板将在大范围内下沉和变形。
（1）小煤柱帮掘巷前靠近上工作面采空区部分为破碎区，靠近巷道部分为原来承受高压的弹性区与塑性区，掘巷后煤体应力急剧降低，发生破坏而卸载，产生向巷道方向的位移。
①垂直应力在小煤柱与巷道顶板的交界处，垂直应力呈现基本一致性，靠近采空区一侧的煤体因破坏而卸载，应力水平较低。
靠近巷道一侧煤体应力相对较高，垂直应力明显集中，受回采时影响达到最大值。
②水平应力沿小煤柱宽度方向，应力分布呈现明显的区域性，从靠近采空区侧依次分为破裂区、塑性区和弹性区。
具体见图2-1，在煤柱两侧存在破裂区，应力承载能力小。
在巷道掘进及稳定期间，水平应力沿煤柱高度方向上的分布呈现一致性，应力集中程度较低，在受本工作面采动影响时，在煤柱高度范围内水平应力均有不同程度增加的趋势。
综放面沿空掘巷窄煤柱破坏规律
05
综放面沿空掘巷窄煤柱 破坏规律研究结论与展 望
研究结论
窄煤柱在综放面沿空掘巷中的稳定性受到多种因素的影响，包括采煤工 艺、巷道布置、围岩性质等。
通过理论分析和现场实测，发现窄煤柱在受到采动影响时，会产生一定 程度的变形和破坏，但通过优化采煤工艺和加强支护，可以有效地控制
煤柱的变形和破坏。
窄煤柱在综放面沿空掘巷中的破坏规律与煤柱的尺寸、围岩的性质以及 采动影响有关，研究结论为后续的优化设计和安全生产提供了重要的理 论依据。
[3] 张子晨. 基于数值模拟的综 放面沿空掘巷窄煤柱破坏规律 研究[D]. 中国矿业大学, 2021.
THANKS
感谢观看
受侧向压力影响
在巷道掘进过程中，煤柱 会受到侧向压力的影响， 这种压力会导致煤柱变形 和破坏。
窄煤柱的变形规律
变形量随时间变化
在采煤过程中，窄煤柱的 变形量会随时间而变化， 初期变形速度较快，后期 逐渐减慢。
变形量随位置变化
在沿空掘巷过程中，不同 位置的窄煤柱变形量也会 不同，靠近采空区的煤柱 变形量较大。
变形量随采高变化
采高越大，煤柱承受的压 力也越大，煤柱的变形量 也会相应增加。
窄煤柱的破坏模式
剪切破坏
在煤柱承受较大压力时，会发生 剪切破坏，煤柱出现明显的剪切
位移。
拉伸破坏
在煤柱承受拉应力时，会发生拉伸 破坏，煤柱出现大压力时，会发生压 碎破坏，煤柱出现明显的压缩变形 。
数据对比方法
将数值模拟结果与现场实测数据进行对比，以验证数值模拟结果的可靠性。
结果对比分析
通过对比发现，数值模拟结果与现场实测数据在煤柱破坏模式、破坏演化过程以及影响因 素等方面具有较好的一致性，表明数值模拟结果可信。
巷道顶板事故常发的地点及原因
巷道顶板事故常发的地点及原因巷道顶板事故多发生在掘进工作面及巷道交叉点，80%以上的巷道顶板死亡事故发生在这些地点。
可见，预防巷道顶板事故，关注事故多发地点是十分必要的。
当巷道围岩应力比较大，围岩本身又比较软弱或破碎、支架的支撑力和可缩量又不够时，在较大应力作用下，可能损坏支架，形成巷道冒顶，导致顶板事故。
巷道顶板事故形成多种多样，发生的条件也各不同，但它们在某些方面存在着共同点。
根据这些事故发生的原因及条件，可以制定出防范顶板事故发生的相应措施。
1、掘进工作面冒顶事故的原因掘进工作面冒顶事故原因有两类：第一类是掘进破岩后，顶板存在将与岩体失去联系的岩块，如果支护不及时，该岩块可能与岩体失去联系而冒落。
第二类是掘进工作面附近已支护部分的顶部存在与岩体完全失去联系的岩块，一旦支护失效，就会冒落造成事故。
在断层、裙曲等地质构造破碎带掘进巷道时顶部浮石的冒落，在层里裂隙发育的岩层中掘进巷道时顶板冒落等，都属于第一类冒顶。
因爆破不慎崩倒附近支架而导致的冒顶，因接顶不实而导致岩块砸坏支架的冒顶则属于第二类冒顶。
此外，两种类型的冒顶可能同时发生，如掘进工作面无支护部分片帮冒顶推倒附近支架，导致更大范围的冒顶。
2、巷道交岔处冒顶的原因巷道交岔处冒顶事故往往发生的巷道开岔的时候，因为开岔口需要架设扣棚替换原巷道棚子的棚腿，如果开岔处巷道顶部存在与岩体失去联系的岩块，并且围岩正向巷道挤压，而新支设抬棚的强度不够或稳定不够，就可能造成冒顶事故。
3、压垮型冒顶的原因压垮型冒顶是由于巷道顶板或围岩施加给支架的压力过大，损坏了支架，导致巷道顶部的岩块冒落，从而形成事故。
巷道支架所受力的大小，与围岩受力后所处的力学状态关系极大。
若围岩受力后仍处于弹性状态，本身承载能力大而且变形小，巷道支架感受不到多大的压力，当然也不会被损坏。
如果围岩受力后处于塑性状态，本身有一定的承载能力但也会向巷道空间伸展，巷道支架就会感受较大的压力，若巷道支架的支撑力或可缩性不足，就可能被压坏。
沿空巷道上方顶板侧向破断研究与应用
第6期 山西焦煤科技No. 62017 年6 月Shanxi Coking Coal Science & TechnologyJun . 2017•试验研究•沿空巷道上方顶板侧向破断研究与应用李学金\马磊2,陈杨2(1.山西寿阳段王煤业集团有限公司，山西晋中 045400; 2.煤炭科学技术研究院有限公司，北京 100013)摘要山西某矿N 2103工作面留设8 m 窄煤柱进行综放高强度开采，为了研究煤柱上方顶板 相对煤柱破断位置，基于弹性地基梁理论建立了顶板侧向破断理论判据，并根据顶板抗拉应力与其对 应位置的弯矩成正比，确定顶板在距采空区边缘5.6 ~7.4 m 位置处破断。
由工业性试验可知，理论计算结果与现场钻孔窥视结果吻合性较好，表明该力学模型能够很好地对沿空巷道顶板破断位置进 行预判，为沿空巷道煤柱宽度的安全设计提供依据:）关键词沿空巷道；顶板破断；弹性地基梁；钻孔窥视中图分类号：TD 353 文献标识码：A 文章编号：丨672 -0652(2017)06 -0027 -04大型综放开采，特别是长达200〜300 m 及以上 的大型综放面已成为我国当前综放开采的重要发展 方向。
大型综放开采必然带来巷道断面尺寸大幅度 扩大化、采场支承压力范围和峰值显著增大、采动影 响程度剧烈化和矿山压力显现严重化，加之建设和发 展资源货约型矿井使煤柱宽度趋于减小，合理的煤柱 宽度是新的综放开采生产技术条件下巷道围岩稳定 性控制的前提煤层上方基本顶的破断位置是一个重要的参数，它直接影响到采空区侧向煤体中的应力分布规律、窄 煤柱宽度的合理确定、巷道围岩的完整性及外部力学 环境m .依据基本顶中岩块B 于巷道上方的断裂位 置的不同，将沿空巷道上覆岩层弧形三角块断裂结构 细分为4种情况（图1) :1)岩块B 断裂于煤柱上方，并于煤柱上方与岩块A 铰接成结构。
2)岩块B 断 裂于回采巷道上方，岩块A 、B 的作用点位于巷道上 方。
巷道掘进的影响因素分析及其防范措施
巷道掘进的影响因素分析及其防范措施[摘要]巷道掘进是煤矿建设和开采的重要环节之一，巷道掘进的效率一直受到各种因素的影响，我们必须引起足够重视。
本文就从煤矿巷道掘进入手，对影响巷道掘进的几个因素进行详实地分析，并提出一些行之有效的防范措施，力图提高施工效率，以供参考。
[关键词]巷道掘进；影响因素；防范措施前言巷道掘进作为煤矿地下开采的一个重要环节，其技术和装备水平直接影响煤矿产量和生产能力。
为了保证矿井实现高效生产，关键在于高效而快速的巷道掘进技术提供保障。
巷道掘进是一个复杂的系统工程，实际工作中效率高低对煤矿生产有很大影响。
因此，如何采取切实可行的措施保证巷道掘进率，提高施工效率就显得尤为重要。
这对于更好地满足国家对煤炭越来越紧迫的需求也有着重要的现实意义。
一、巷道掘进的影响因素分析巷道掘进，不仅取决于施工段的地质条件，还跟装备和挖掘设备以及生产工艺水平有密切的关系，科学组织生产管理，无疑能够极大地提高煤矿巷道掘进率。
可以说，这些因素的影响，在一定程度上制约了整体的掘进过程中的速度。
下面就对地质构造、掘进设备装备水平、巷道掘进施工工艺、施工组织管理水平这几方面对巷道掘进造成的影响进行分析。
1.地质构造地质构造是影响巷道掘进的首要因素。
对于煤矿巷道来说，影响掘进的地质构造主要是指褶皱、断层、围岩节理和劈理发育、陷落柱等等情况。
在良好的地质条件下可以提供一个良好的基础条件，从而实现快速掘进；在复杂的地质条件下将限制快速掘进。
比如，构造的不同位置，不同的气体含量，断层，复式背斜轴转动端，气体容易聚集，这些地区往往是天然气相关的事故经常发生区；张性断层，褶皱两翼，则气体不容易堆积。
当巷道掘进成复杂的地质结构，可能气体排放量会增加，导致在巷道中的气体浓度增加。
地质构造对煤矿生产的影响很大，增加了生产衔接安排的困难。
2.掘进设备装备水平就目前来看，我国掘进设备总体水平还处于相对落后的状态，虽说各种装备齐全，但是设备性能差，自动化程度低。
选题报告-沿空掘巷基本顶侧向破断位置影响因素研究
选题报告-沿空掘巷基本顶侧向破断位置影响因素研究目录1绪论...................................................................... (2)1.1 本课题的提出及研究意义...................................................................... .. (2)1.1.1 课题研究的背景...................................................................... (2)1.1.2 课题研究的意义...................................................................... ..................... 3 1.2 国内外研究现状与存在问题...................................................................... . (3)1.2.1 采场上覆岩层活动的研究规律 (3)1.2.2 基本顶破断形式的研究...................................................................... (5)1.2.3 基本顶破断位置的研究...................................................................... (7)1.2.4 基本顶侧向破断位置的研究.......................................................................81.2.3 课题研究的不足...................................................................... ................... 10 1.3主要研究内容、研究方法及技术路线...................................................................... .. 111.3.1 研究内容...................................................................... . (11)1.3.2 研究方法...................................................................... . (11)1.3.3 技术路线...................................................................... . (11)1.3.4 时间安排...................................................................... ............................... 12 参考文献...................................................................... .. (13)1绪论1.1 本课题的提出及研究意义1.1.1 课题研究的背景在国民经济发展的过程中，能源一直都扮演着最重要的角色，其中煤炭在能源结构分配中同样担任着最大的那部分，在能源消耗的总量中，煤炭所占的比例[1]高达68%，按我国目前的能源结构和分配来分析，到2050年我国的煤炭消耗[2]量仍然可达50%之多。
沿空留巷下位顶板破断规律与控制机理研究
沿空留巷下位顶板破断规律与控制机理研究沿空留巷下位顶板破断是煤矿井下开采过程中常见的一种事故形式，其破断规律与控制机理一直是煤矿安全领域的研究热点。
本文将从破断规律和控制机理两个方面进行探讨。
一、破断规律沿空留巷下位顶板破断的规律主要有以下几点：1.破断形式多样沿空留巷下位顶板破断的形式多种多样，包括整体破断、局部破断、剪切破断等。
其中，整体破断是最为严重的一种形式，容易导致严重的事故发生。
2.破断位置不固定沿空留巷下位顶板破断的位置不固定，可能出现在巷道的任何位置。
这也是煤矿安全管理人员难以预测和控制的原因之一。
3.破断原因复杂沿空留巷下位顶板破断的原因非常复杂，可能与煤层地质条件、采煤工艺、支护方式等多种因素有关。
因此，要想有效地控制沿空留巷下位顶板破断，必须综合考虑多种因素。
二、控制机理沿空留巷下位顶板破断的控制机理主要有以下几点：1.合理的支护方式选择合理的支护方式是控制沿空留巷下位顶板破断的关键。
目前，常用的支护方式包括钢架支护、木材支护、锚杆支护等。
不同的支护方式适用于不同的地质条件和采煤工艺，需要根据具体情况进行选择。
2.合理的采煤工艺采煤工艺对沿空留巷下位顶板破断的控制也有重要影响。
一般来说，采用合理的采煤工艺可以减少煤层变形和应力集中，从而降低破断的风险。
3.科学的管理措施科学的管理措施也是控制沿空留巷下位顶板破断的重要手段。
例如，加强巷道的检查和维护、定期进行支护检查、加强煤层地质勘探等，都可以有效地减少破断的风险。
沿空留巷下位顶板破断的规律和控制机理非常复杂，需要综合考虑多种因素。
只有采取科学的管理措施、选择合理的支护方式和采煤工艺，才能有效地控制沿空留巷下位顶板破断的风险，确保煤矿生产的安全和稳定。
沿顶掘进切眼与顺槽遇小断层的影响及不同处理对策
沿顶掘进切眼与顺槽遇小断层的影响及不同处理对策摘要：21010工作面沿顶掘进切眼与顺槽期间遇到小断层，为保证巷道安全掘进，沿顶掘进切眼遇小断层宜采用提前卧底方式保证巷高；运输顺槽宜采用在安装综采工作面运输设备前挑顶加固措施有效控制顶板，保证了工作面安全掘进、后期回采。
关键词：沿顶掘进；小断层；工作面；处理措施1工作面地质情况21010掘进工作面在煤层中沿顶掘进锚网索支护，煤层层位为二叠系山西组二1煤层，煤层属于单斜构造，煤层倾角10°～13°，平均11°，属缓倾斜煤层。
煤层厚度变化大，平均煤厚为2.4米。
21010掘进工作面上巷以西临近F45断层，H=13-40m，倾角60-70°。
F45 断层是一条南北走向的中型断层，该断层无导水性，但由于其构造应力作用往往伴生多条次生断层，影响工作面掘进。
2工作面设计布置情况21010工作面设计为综采工作面，布置于21采区，由上巷（回风顺槽）、下巷（运输顺槽）、下巷改造巷（运输顺槽）、切眼组成。
上、下巷设计走向长约700m，切眼设计长度210m，21010工作面下巷改造巷设计340米，21010切眼施工方向与上巷夹角85°，方位角116°23´24＂，巷道均为沿顶掘进锚网索支护。
21010下巷（运输顺槽）外段和下巷改造巷在此工作面全面圈定后，铺设带式输送机，作为综采工作面的回采运输巷道。
21010工作面布置示意图如图1所示。
图1 21010工作面布置示意图321010工作面掘进期间小断层构造情况21010开切眼从上口掘进5m后，遇见切眼第一个断层F切-1：H=0.5m∠75°，以后依次遇到F切-2：H=1m∠83°，F切-3：H=0.5～1.7m∠56～75°，F切-4：H=1m∠86°，其中F切-3为一复合构造，为挠曲转折端发育小断层复合地质构造，断层上盘局部顶板为破碎砂岩。
巷道顶板事故影响因素
巷道顶板事故影响因素顶板岩层压力与棚式支架相互作用关系巷道支护技术的发展不断提出新的要求，推动巷道顶板事故防治技术的进步。
20世纪70～80年代我国每层巷道以金属棚式支架作为主要支护手段，20世纪80年代以后我国锚杆支护技术迅速发展，在支护理论、支护技术、支护参数设计及施工工艺等方面已形成系统。
90年代中后期，已形成一整套先进的锚杆支护技术。
（一）巷道围岩压力采掘活动引起巷道围岩应力集中和重新分布，巷道周边岩体变形，破坏，向巷道空间移动。
为了防治围岩变形和破坏，需要支护围岩。
这种围岩变形受阻而作用在支护结构物上的挤压力或塌落围岩额重力，统称为围岩压力。
根据围岩压力的成因，可以分为以下四种类型。
1. 松动围岩压力由于巷道开挖而松动或塌落的岩体，以重力的形式直接作用于支架结构物上的压力，表现为松动围岩压力载荷形式。
2．变形围岩压力支护能控制围岩变形的发展时，围岩位移挤压支架而产生的压力，称为变形围岩压力简称变形压力。
弹性变形压力是围岩弹性变形时作用于支架上的压力，弹性变形产生速度极快，变形量很小，对于围岩与支护相互作用过程而言，实际意义不大。
塑性变形压力是由于围岩的塑性变形和破裂，围岩向巷道空间位移，使支护结构受到压力，是变形围岩压力的主要表现形式。
3. 膨胀围岩压力围岩膨胀、崩解体积增大而施加支护上的压力，称为膨胀压力。
膨胀压力与变形压力的基本区别在于它是由吸水膨胀引起的。
从现象上看，属于变形压力的范畴，但是两者的变形机制截然不同，前者是指与水发生物理化学反应；后者主要是围岩应力与结构效应。
4.冲击和碰撞围岩压力冲击和撞击围岩压力包括两部分内容，及围岩积累了大量弹性变形能之后，突然释放出来所产生的压力以及上覆岩层剧烈运动时对巷道支护体所产生的压力。
（二）棚式支架的巷道顶板事故的主要类型在棚式支架的巷道中，导致巷道顶板事故的顶板压力，有垂直作用于棚式支架的顶板压力，有巷道无支护处或者巷道支护失效处的顶板岩石体积力，也有平行于棚式支架的顶板推力。
沿空掘巷
(一)沿空留巷它一般适用于开采缓斜和倾斜、厚度在2m以下的薄及中厚煤层。
这种方法与留煤柱时相比,不仅可减少区段煤柱损失,而且可大量减少平巷掘进工程量。
沿空留巷时区段平巷的布置主要有三种：前进式沿空留巷、后退式沿空留巷和往复式沿空留巷。
前进式沿空留巷：工作面前进式回采,沿采空区留出乎巷。
后退式沿空留巷：先掘出区段运辖巷到采区边界,工作面后退式回采,回采后再沿空留出乎巷作为下区段回风巷。
这种方式,可克服前进式回采时前方煤层赋存情况不明和留巷影响工作面端头采煤等缺点,但要增加平巷的掘进工程量。
我国目前采用后退式沿空留巷比较多。
为了减少沿空留巷的维护时间,在回采顺序上要求上区段回采结束后立即转入下区段回采。
沿空掘巷沿空掘巷,即沿着已采工作面的采空区边缘掘进区段平巷。
这种方法利用采空区边缘压力较小的特点,沿着上覆岩层已垮落稳定的采空区边缘进行掘进,有利于区段平巷在掘进和生产期间的维护。
它多用于开采缓斜、倾斜,厚度较大的中厚煤层或厚煤层。
沿空掘巷虽然没有减少区段平巷的数目,但是不留或少留煤柱,可减少煤炭损失、减少区段平巷之间的联络巷道,特别是可减少巷道维修工程量甚至基本上不用维修,对巷道支护要求也不太严格、易于推广。
在采用沿空掘巷时,需要根据煤层和顶板条件,通过观测和试验确定沿空巷道的位置和掘进与回采的间隔时间,在布置和掘进巷道时还需要采取一些措施。
沿空掘巷时的区段平巷布置与回采顺序有关,沿空掘巷时采煤工作面接替有两种方式：1、区段跳采接替和区段依次接替。
如右图3-8所示。
区段跳采接替时,工作面的回采顺序如图3-8(a)所示。
由于在采空区上覆岩层尚未垮落稳定之前不能进行沿空掘巷,因此工作面接替要采用跳采方式。
图中2区段在回采,4区段正在煤体中掘进上下两平巷,1、3、5区段将采用沿空掘巷。
其回采顺序为2—4—1--3--5。
采区内仅有一个采煤工作面生产时,有时也可在采区左、右翼进行跣采。
与区段依次回采相比,跳采方式巷道掘进工程量少,在采区内区段数目较多时布置较方便,故采用较普遍。
沿空掘巷顶板破断特征及不对称控制技术
第3期 2017年3月山西焦煤科技Shanxi Coking Coal Science & TechnologyNo . 3 Mar . 2017•专题综述•沿空掘巷顶板破断特征及不对称控制技术刘东(山西保利平山煤业股份有限公司，山西沁水 048205)摘要某矿605综放工作面留设10 m 窄煤柱后，沿空掘巷过程中易出现冒顶、垮帮、支护体损毁等强矿压现象。
以605回风平巷窄煤柱段为研究对象，采用现场调研、理论分析、数值模拟和井下 试验等方法进行分析研究，得知基本顶断裂位置在煤柱内6.5m 处，基本顶中关键块B 的回转下沉运动是巷道破坏的根本原因。
结合现场地质条件，提出了非对称的“多锚索-槽钢-钢筋组合圈梁”支护方案，控制围岩非对称变形破坏，现场实施后巷道维护状态较稳定。
关键词窄煤柱；沿空掘巷；数值模拟；不对称支护中图分类号：TD 327. 2 文献标识码：B 文章编号：1672 -0652(2017)03 -0049 -04大型综放开采特别是长达200〜300 m 及以上的 大型综放面已成为我国当前综放开采的重要发展方 向，大型综放开采必然带来巷道断面尺寸扩大、采场 支承压力范围和峰值显著增大、采动影响程度剧烈和 矿山压力显现严重，加之建设和发展资源节约型矿井 使煤柱宽度趋小，尤其是在窄煤柱条件下，传统煤巷 矿压理论与控制技术难以甚至根本不能适应新的综 放开采生产技术条件和发展对顶板煤岩体破坏控制 的要求[1_3].1 地质概况某矿605综放工作面的北部为正在回采的603 综放工作面，两工作面之间的区段煤柱在回风平巷开 始掘进阶段留设35 m 的宽煤柱，掘进到工作面推进 长度一半左右时，为了能够更好地利用煤炭资源，提 高回采率，现场回风平巷工业性试验留设10 m 的窄 煤柱进行掘进。
605综放面所采3#煤层煤厚5. 44〜10. 15 m ，平均7.8 m ，煤层倾角5°〜18°，平均倾角 12°.距煤层直接底0.60 m 处含一层夹矸（泥岩）平 均厚0.3 m ，在工作面范围内广泛分布。
探讨沿空掘巷的影响因素与解决对策
Ｓ Ｃ １ Ｅ Ｎ Ｃ Ｅ＆Ｔ Ｅ ｅ Ｈ Ｎ Ｏ Ｌ Ｏ Ｇ Ｙ
墨圆
探讨 沿空掘巷 的影响 因素 与解 决对策
黄 帅 （ 河 南省永煤集 团车集 煤矿 河 南商丘 ４ ７ ６ ６ ０ ０ ）
摘 要： 本文 主要探讨 沿 空掘巷 的 影响 因素 与解决对策 ， 主要 以煤 矿８ ２ １ ４ 风巷 作 为研 究对 象， 分析其 处于 多种 复杂 条件 下， 沿空掘巷的 影
文章 编号 ： １ ６ ７ ２ － ３ ７ ９ １ （ ２ ｏ １ ４ ） ０ ｌ （ ｂ ） － ０ １ ０ ３ —０ １ ８ ２ １ ４ 风巷 在运 营 、 施 工时 ， ８ ２ １ ２ 内 的 瓦斯 对 ８ ２ １ ４ 不 会 造 成 较 大 的影 响 ， 有 利 于 进 行 完 全沿空掘巷。 然而８ ２ 煤属于高瓦斯煤层， 各 动压影 响均会引起瓦斯游 走 ， ８ ２ 煤 层 不 是 条水 平直线的走 向 ， 可 能 在 局 部 位 置 有 大量瓦斯聚集 。 所以， 回采 ８ ２ １ ４ 时， 应 该 采 取 必 要 的预 防 措 施 ， 在 风 巷 的 上 隅 角处 ， 每 间隔 ２ ４ ｍ就 预 设 一 个 Ｔ 型管道 ， 进 行瓦 斯 抽 排， 设计排气 、 进 气 两 种 抽 排 系统 。 最后 ， 采 空 区 余 煤 自燃 。 ８ ２ 煤 层 是 一 个 Ｉ Ｉ 类 的 自燃 煤 层 ， 其 最短 的 自然 周期 是 ９ ３ ｄ 。 若 通 风 良好 ， 不 会 发 生 自然 ， 所以 ８ ２ １ ４ 风 巷、 工作面进行 围煤 ， 不 会 出现 自然 状 况 。 若处于完全 沿空状态 ， 如 果 采 空 区顶 板 没 有完 全 塌 落 ， 对 碎 块 的 挤压 不够 密 实 ， ８ ２ ｌ ４ 的凤 巷 、 采 空 区 会 发生 渗 流 和 串风 状 况 ， 则 ８ ２ １ ２ 采 空 区 仍 有 可 能 发 生 余 煤 自燃 。 采 空 区 愚 昧 自燃 解 决 对 策 ： 由于８ ２ １ ２ 工作面的收作 时间较早 ， 引起 顶 板 较 为 软 弱， 所 以 有 比 较 充 分 的 冒落 ， 通 过 钻 孔 探 测， 即 使 冒 落 岩块 没有 重 新 胶 结 ， 也 比较 密 实， 所以８ ２ １ ２ 采 空 区和 ８ ２ １ ４ 发生渗流和 串 风可能性较小。 但 为防 范 于 未 然 ， 可 能 局部 积压存在不密实的区段， 没有进行注浆 ， 注 浆 能 滞后 工 作 面 的 １ Ｏ ０ ｍ进 行 。 如 果相 邻 采 空 区具 有 较 大 的瓦 斯 聚 集 量 ， 为 防 止 瓦 斯
蹬空、沿空掘进巷道破碎复合顶板控制
蹬空、沿空掘进巷道破碎复合顶板控制摘要：蹬空沿空工作面由于受到多次采动影响，巷道掘进期间，矿压显现剧烈，主要表现为：顶板岩性破碎、顶板离层量比较大、底鼓严重、两帮位移量大、断锚杆（索）等。
根据顾桥矿投产以来数据分析，蹬空沿空掘巷道进顶板离层一般在可控范围内，基本能满足工作面正常和才回采的需要。
但1123（3）轨顺1700—1900米段，在巷道掘进过程中，压力显现明显，顶板破碎，顶板离层不仅速度快，而且离层量大（最大超过200mm），严重影响安全生产。
根据该段顶板破碎离层情况，采取综合治理措施，使该段顶板得到有效控制。
关键词：蹬空；沿空；顶板破碎；顶板控制1、工程概况1.1 概况1123（3）工作面井下位于北一下山采区中上部，为顾桥矿北一13-1下山采区第三个工作面。
上阶段1122（3）工作面已回采完毕，下阶段1124（3）工作面未掘进，下伏的1123（1）工作面已回采，下伏相邻的1124（1）工作面正在回采。
1123（3）轨顺，与1122（3）采空区留8米隔离煤柱，所以为典型的蹬空沿空掘进工作面。
1.2 支护方式1123（3）轨顺采用锚网索支护方式：巷道顶板采用7根IV级左旋螺纹钢超高强预拉力锚杆加M5型钢带、10#菱形金属网联合支护，锚杆规格为Ф22－M24－2800mm，锚杆间距810mm，排距900mm；M5型钢带长5.2m。
巷道两帮采用竖向5根左旋螺纹钢等强预拉力锚杆加3.2m长M5型钢带、10#菱形金属网联合支护，锚杆规格为Ф22－M24－2500mm，锚杆间距为750mm，排距900mm。
在顶板每排锚杆中间位置和顶板两侧各布置一套高预应力锚索梁，钢绞线规格为Φ21.8mm×7700mm，钢绞线下铺设2.6m的T2型钢带，钢带上三眼孔，间距1.1m，即“3-3”加两侧走向布置。
由于1123（3）轨顺是蹬空沿空掘进工作面，煤柱侧帮围岩应力较大，掘进期间巷道围岩应力释放极易引起巷道变形，根据沿空掘巷对小煤柱帮的加固经验，小煤柱内锚索对围岩施加水平约束，使煤柱的稳定性和承载能力大幅提高，控制巷道围岩的变形。
沿空掘巷基本顶侧向破断位置影响因素研究
应用型硕士学位论文沿空掘巷基本顶侧向破断位置影响因素研究Study on the Factors of Roadway Drivingalong Goal Main Roof’s Lateral FracturePosition作 者：马鹏导 师：许兴亮 副教授中国矿业大学二○一五年五月江苏省高校优势学科建设工程资助项目(PAPD)国家自然科学基金资助(51474207)国家重点基础研究发展计划资助(2011CB201200)中央高校基本科研业务费专项资金资助（2011QNA11）学位论文使用授权声明本人完全了解中国矿业大学有关保留、使用学位论文的规定，同意本人所撰写的学位论文的使用授权按照学校的管理规定处理：作为申请学位的条件之一，学位论文著作权拥有者须授权所在学校拥有学位论文的部分使用权，即：①学校档案馆和图书馆有权保留学位论文的纸质版和电子版，可以使用影印、缩印或扫描等复制手段保存和汇编学位论文；②为教学和科研目的，学校档案馆和图书馆可以将公开的学位论文作为资料在档案馆、图书馆等场所或在校园网上供校内师生阅读、浏览。
另外，根据有关法规，同意中国国家图书馆保存研究生学位论文。
(保密的学位论文在解密后适用本授权书)。
作者签名：导师签名：年月日年月日中图分类号TD353 学校代码10290 UDC 622 密级公开中国矿业大学应用型硕士学位论文沿空掘巷基本顶侧向破断位置影响因素研究Study on the Factors of Roadway Driving along Goal Main Roof’s Lateral FracturePosition作者马鹏导师许兴亮副教授申请学位工程硕士培养单位矿业工程学院学科专业矿业工程研究方向巷道围岩控制答辩委员会主席谢耀社评阅人张沛顶、郑西贵二○一五年五月论文审阅认定书研究生马鹏在规定的学习年限内，按照研究生培养方案的要求，完成了研究生课程的学习，成绩合格；在我的指导下完成本学位论文，经审阅，论文中的观点、数据、表述和结构为我所认同，论文撰写格式符合学校的相关规定，同意将本论文作为学位申请论文送专家评审。
完全沿空掘巷影响因素、解决对策及关键支护技术研究
完全沿空掘巷影响因素、解决对策及关键支护技术研究刘召辉;经来旺;高全臣;郝鹏伟;经纬;郭东明【摘要】The aims of Current article are to analyze the influencing factors of roadway along next goaf , countermeasures and key supporting technology .Based on 8214 wind lane in Xutuan coal mine in Anhui Huaibei mining stock Co .,Ltd .as the research object ,the factors and relevant countermeasures influencing the construction of roadway along next goaf under the complicated condition are introduced detailly and the premise condition and the feasibility are revealed of roadway along next goaf .At the same time ,a low cost , easy maintenance ,easy operation ,strong bearing capacity is given in view of the special stress environment of roadway along next goaf ,the interoperability and the effectiveness of the supporting method about advance support ,and the rationality of the support design is tested by the related deformation .The research results has great significance for roadway driving conditions and technology along goaf under various complicated factors .%文章目的在于剖析完全沿空掘巷施工中的影响因素、对策及关键支护技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5 基本顶不同破断位置对巷道围岩稳定性的影响及
工程实例
5 Affect of Surrounding Rock Stability by Different Positions of Main Roof’s Lateral Fracture and Engineering Test
在以上几章里我们详细的总结了沿空掘巷基本顶侧向破断位置的影响因素，影响因素主要基本顶自身的性质（厚度、强度等）、开采深度、开采高度、直接顶的性质、煤柱的宽度强度以及工作的长度和推进速度等。
由于前人的研究以及其他不确定因素，我们重点分析了开采高度（煤层厚度）、开采深度（应力载荷）和留设煤柱宽度三个影响因素对基本顶侧向破断位置变化的影响。
研究分析基本顶侧向破断位置的影响因素有助于我们提前根据地质资料和开采工艺等来更加接近的预测基本顶的断裂位置，从而有助于巷道支护维护顺利的进行，来确保巷道的安全及可用性。
但是不同的断裂位置对沿空掘巷巷道和煤柱的稳定性及应力分布有不同的影响，因此对沿空掘巷巷道的围岩进行合理有效的控制才是我们研究的最终目的。
5.1 基本顶不同断裂位置对巷道围岩稳定性的影响（Affect of Surrounding Rock Stability by Different Positions of Main Roof’s Lateral Fracture）
对于井工开采矿物，最重要的是通道的安全性与可行性。
煤矿井下开采，巷道起着关键作用，而巷道的稳定性主要取决于巷道围岩的强度、巷道围岩所受应力以及我们所采取的支护技术。
同时留小煤柱沿空掘巷巷道的稳定性也不例外，仍然取决于围岩的状态和支护技术，因此加强对顶底板及实体煤帮煤柱的强化是控制沿空掘巷围岩稳定性的重点。
在沿空掘巷工程中，巷道围岩的的稳定性在很大程度受到上覆岩层基本顶侧向破断位置的影响，不同的断裂位置对巷道围岩的强度以及压力分布都产生很大的差异。
基本顶侧向破断的位置大致可以分为四种情况如第二章里介绍到的不同断裂位置：采空区上方破断、小煤柱上方破断、巷道上方破断以及实体煤上方破断，如图2-1、2-2、2-3、2-4所示。
以上四种不同的断裂位置，根据前人研究可知，基本顶侧向破断位于不同位置时，沿空掘巷巷道围岩应力以及应变差异都很大。
基本顶破断位置处于采
空区时，巷道围岩所受影响较小，围岩较稳定易于维护；基本顶破断位置处于实体煤内时，围岩的稳定性相对于在巷道上方和小煤柱上方时较稳定；当基本顶断裂线位于巷道正上方或小煤柱上方时，靠近采空区侧围岩变形量较靠近实体煤壁侧的大，同时由于巷道顶板围岩松动导致应力降低，从而使锚杆锚固能力降低，造成巷道围岩变形严重，有时也可能引发底板鼓起，导致巷道后期维护困难。
5.2 工程实例（Engineering Test）
5.2.1 工作面概况
庞庞塔煤矿10-704工作面位于10#煤七采区，工作面北部为10-703综放工作面，南部为双叶则村保安煤柱，西部为已回采的10-702综放工作面，东部为未施工的10-706综放工作面。
工作面上部为原老矿5#煤采空区及5上-104工作面，5#煤层与10#煤层层间距约为55m，开采年限（1968年-2005年）。
地面标高+1213～1311m，工作面标高+878～990m。
地表上部为庞庞塔旧矿，东部为李家圪凹沟，南部为双叶则村，由于西部为庞庞塔旧矿区，地表以侵蚀性黄土梁峁为主，其次为黄土沟谷地貌中的冲沟，大部分为黄土覆盖，多为农田耕地和荒地。
盖山厚度为：+223～321m，基岩厚度：205～309m，黄土层厚度：40～181m。
工作面回采后，会对地面产生一定的影响，地面出现不同程度的塌陷、裂缝区域，陡坎处有不同程度的滑坡危险。
10-704工作面所采10#煤层节理发育，煤层结构复杂，煤层中部夹三层碳质泥岩（0.3-0.7），夹矸总厚度约为1.3m，岩性多数为炭质泥岩。
煤层厚度变化不大，属较稳定煤层。
工作面沿走向长度为2076m，沿倾向长度为185m，煤层厚度为11.8m。
5.2.2 地质条件概况
据掘进资料，该面掘进中揭露断层6条、陷落柱1个，其中F3、F6、陷落柱对回采有很大的影响，在回采期间必须加强对顶板的管理，预计在回采中还将有小断层出现。
