金属网屏蔽电磁波原理

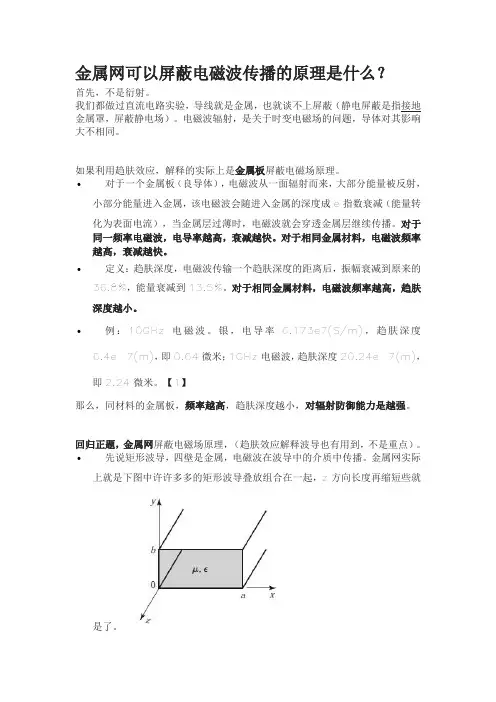

金属网可以屏蔽电磁波传播的原理是什么?

首先，不是衍射。

我们都做过直流电路实验，导线就是金属，也就谈不上屏蔽(静电屏蔽是指接地

金属罩，屏蔽静电场)。电磁波辐射，是关于时变电磁场的问题，导体对其影响大不相同

如果利用趋肤效应，解释的实际上是金属板屏蔽电磁场原理。

•对于一个金属板(良导体)，电磁波从一面辐射而来，大部分能量被反射，小部分能量进入金属，该电磁波会随进入金属的深度成e指数衰减(能量转化为表面电流)，当金属层过薄时，电磁波就会穿透金属层继续传播。对于同一频率电磁波，电导率越高，衰减越快。对于相同金属材料，电磁波频率越高，衰减越快。

•定义：趋肤深度，电磁波传输一个趋肤深度的距离后，振幅衰减到原来的

36.8%，能量衰减到13.5%。对于相同金属材料，电磁波频率越高，趋肤深度越

小。

•例：10GHz电磁波。银，电导率 6.173e7(S/m),趋肤深度6.4e-7(m)，即0.64微米；1GHz电磁波，趋肤深度20.24e-7(m)，即2.24微米。【1】

那么，同材料的金属板，频率越高，趋肤深度越小，对辐射防御能力是越强

回归正题，金属网屏蔽电磁场原理，（趋肤效应解释波导也有用到，不是重点）先说矩形波导，四壁是金属，电磁波在波导中的介质中传播。金属网实际上就是下图中许许多多的矩形波导叠放组合在一起，z方向长度再缩短些就

是了。

为何电磁波不会从金属网的窟窿中穿透呢？对于金属网，每一个网孔都是一个波导。借用光的粒子说，电磁波像弹球一样，进入网孔波导后，来回在金属壁上反弹，曲折前进。【2】

•为满足金属壁这一边界条件下的Maxwell方程，对于相同规格的矩形波导，频率越低（波长越大），theta越大；当波长大于等于截止波长时，theta=90。，电磁波只上下弹跳，不前进了。

•截止波长=2a （a为上上图中的矩形波导长边），若孔径指半径，孑L径=a/2，则波长大于4倍孔径的电磁波就会被屏蔽。“金属网孔形式若为矩形整齐排列，金属网孔径小于电磁波波长的1/4时，则电磁波不能透过金属网”有相当

大的参考意义。尽管考虑到网孔的密集大量排布，不一定是1/4，但也差不多少。

两种手段一一金属板、金属网都可屏蔽电磁波，一个直接利用趋肤效应，一个利用波导的高通滤波作用。

对于实际工程应用，设计网孔大小合适的金属网，就能够在达到屏蔽指标要求的情况下，最大限度地节约材料，降低成本；户外应用中，可以减低重量，便于移动，而且受风荷较小，不易形变。

参考文献：

[1] D.M.Pozar, Microwave En gi neeri ng. 4th ed. Joh n Wiley & Son s, I

nc. ,New York, 2012.

[2]梁昌洪.简明微波.北京：高等教育出版社，2006.
