关于断路器速度测量意义和方法

合集下载

断路器分合闸速度标准

断路器分合闸速度标准摘要：一、引言二、断路器分合闸速度标准的重要性三、断路器分合闸速度的测量方法四、不同类型断路器的分合闸速度五、影响断路器分合闸速度的因素六、结论正文：一、引言断路器是电力系统中一种重要的保护设备，它能够在电路发生过载、短路等故障时，及时切断电源，保护电力设备和电力系统的安全。

断路器的分合闸速度是评价其性能的重要指标之一，因此，对断路器分合闸速度的标准化规定十分重要。

二、断路器分合闸速度标准的重要性断路器分合闸速度标准对于保障电力系统的安全稳定运行具有重要意义。

如果分合闸速度过慢，将导致电弧在断路器内部延长，可能会引发设备损坏、火灾等事故；如果分合闸速度过快，可能会产生机械应力，影响断路器的使用寿命。

因此，规定合适的断路器分合闸速度，可以保障电力系统的正常运行。

三、断路器分合闸速度的测量方法断路器分合闸速度的测量通常采用电磁式速度传感器或者光电传感器进行。

电磁式速度传感器通过测量断路器分合闸过程中的磁场变化来计算速度；而光电传感器则通过检测断路器分合闸过程中的光信号来测量速度。

四、不同类型断路器的分合闸速度不同类型的断路器其分合闸速度也有所不同。

根据国家标准，真空断路器的分合闸速度应为0.4-0.7m/s，必要时可以达到0.8-1.2m/s；而电子式塑壳断路器的分合闸速度则需要根据其额定电流和负荷特点等因素来确定。

五、影响断路器分合闸速度的因素断路器分合闸速度受到多种因素的影响，包括断路器的额定电压、负荷特性、恢复电压等。

此外，断路器的机械结构和材料也会对其分合闸速度产生影响。

六、结论断路器分合闸速度是评价断路器性能的重要指标，其标准化规定对于保障电力系统的安全稳定运行具有重要意义。

不同类型的断路器其分合闸速度也有所不同，需要根据具体情况进行选择。

论高压断路器速度与时间的特性意义

２刚合速度分析
２１刚合速度低的危害．
１刚合速度是指断路器在合闸过程中，动）触头与静触头刚接触瞬间的瞬时速度，若刚合速度低于技术标准，则在关合短路故障焊事故。刚合速度降低了，在合闸过程中当动触头接近静触头时，就会延长预击穿时间，速度越低预击穿的时间越长，促使触头熔焊的作用就越大。２断路器在操作机构选定之后，刚合速度）也是一定的，但是在动静触头接触之后，在系统短路尚未消失的情况下，触头间要流过短路电流，短路电流要对触头的闭合动作产生相反作用，将产生阻碍触头闭合的电动排斥力，因此，短路电流大小的不同，在刚合之后，速度的变化就不同
（南电网公司红河供电局，云南云

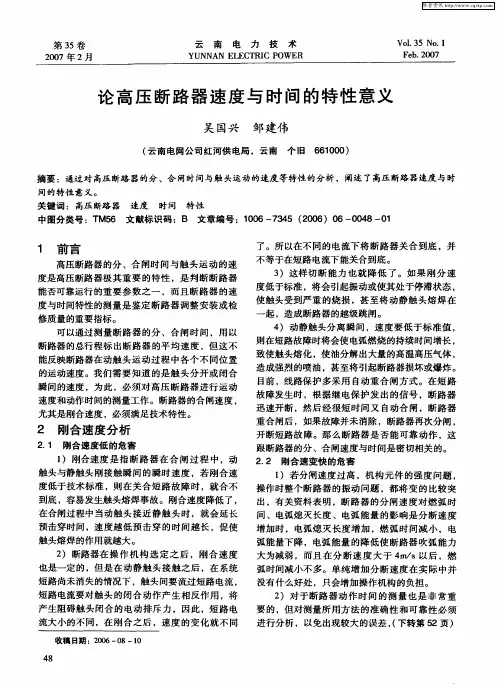

摘要：通过对高压断路器的分、合闸时间与触头运动的速度等特性的分析，阐述了高压断路器速度与时
间的特性意义。关键词：高压断路器速度时间特性
中图分类号：Ｔ６文献标识码：Ｂ文章编号：１０Ｍ５０６—７４（０６）００４０３５２０６— ０８－１
进行分析，以免出现较大的误差，下转第５（２页）
维普资讯
２００７年第１期
云南电力技术
第３５卷
３）定时总加正向有功总电量、峰平谷总电量、

为什么要对断路器触头的运动速度进行测量？

为什么要对断路器触头的运动速度进行测量？对断路器触头的运动速度进行测量的原因如下：(1)断路器分、合闸时，触头运动速度是断路器的重要特性参数，断路器分、合闸速度不足将会引起触头合闸振颤，预击穿时间过长。

(2)分闸时速度不足，将使电弧燃烧时间过长，致使断路器内存压力增大，轻者烧坏触头，使断路器不能继续工作，重者将会引起断路器爆炸。

(3)如果已知断路器合、分闸时间及触头的行程，就可以算出触头运动的平均速度，但这个速度有很大波动，因为影响断路器工作性能较重要的是刚分、刚合速度及较大速度。

因此，必须对断路器触头运动速度进行实际测量。

208、试述SF6断路器内气体水分含量增大的原因，并说明严重超标的危害性。

SF6气体中含水量增大的可能原因：(1)气体或再生气体本身含有水分。

(2)组装时进人水分。

组装时由于环境、现场装配和维修检查的影响，高压电器内部的内壁附着水分。

(3)管道的材质自身含有水分，或管道连接部分存在渗漏现象，造成外来水分进入内部。

(4)密封件不严而渗入水分。

水分严重超标将危害绝缘，影响灭弧，并产生有毒物质，原因如下：(1)含水量较高时，很容易在绝缘材料表面结露，造成绝缘下降，严重时发生闪络击穿。

含水量较高的气体在电弧作用F被分解，SF6气体与水分产生多种水解反应，产生WO3、CuF2、WOF4等粉末状绝缘物，其中CuF2有强烈的吸湿性，附在绝缘表面，使沿面闪络电压下降，HF、H2s03等具有强腐蚀性，对固体有机材料和金属有腐蚀作用，缩短了设备寿命。

(2)含水量较高的气体，在电弧作用下产生很多化合物，影响SF6气体的纯度，减少SF6气体介质复原数量，还有一些物质阻碍分解物还原，灭弧能力将会受影响。

(3)含水量较高的气体在电弧作用下分解成化合物w02SOF4、SO2F2、SOF2、sO2等，这些化合物均为有毒有害物质，而SOF2、sO2的含量会随水分增加而增加，直接威胁人身健康，因此对SF6气体的含水量必须严格监督和控制。

探讨高压断路器测速认识的错误观念

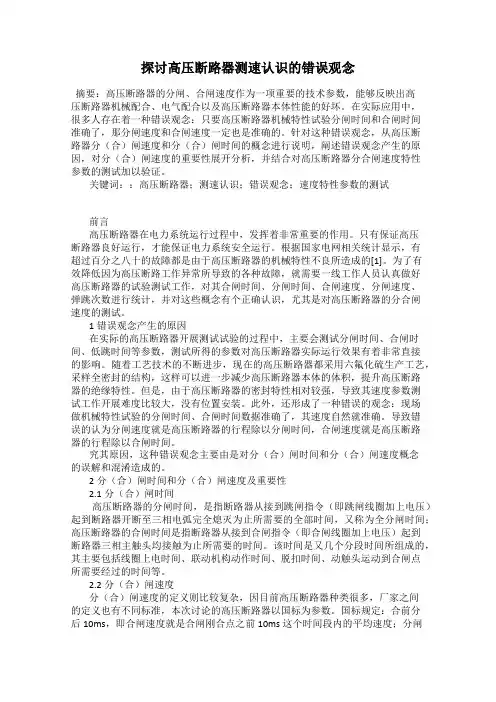

探讨高压断路器测速认识的错误观念摘要：高压断路器的分闸、合闸速度作为一项重要的技术参数，能够反映出高压断路器机械配合、电气配合以及高压断路器本体性能的好坏。

在实际应用中，很多人存在着一种错误观念：只要高压断路器机械特性试验分闸时间和合闸时间准确了，那分闸速度和合闸速度一定也是准确的。

针对这种错误观念，从高压断路器分（合）闸速度和分（合）闸时间的概念进行说明，阐述错误观念产生的原因，对分（合）闸速度的重要性展开分析，并结合对高压断路器分合闸速度特性参数的测试加以验证。

关键词：：高压断路器；测速认识；错误观念；速度特性参数的测试前言高压断路器在电力系统运行过程中，发挥着非常重要的作用。

只有保证高压断路器良好运行，才能保证电力系统安全运行。

根据国家电网相关统计显示，有超过百分之八十的故障都是由于高压断路器的机械特性不良所造成的[1]。

为了有效降低因为高压断路工作异常所导致的各种故障，就需要一线工作人员认真做好高压断路器的试验测试工作，对其合闸时间、分闸时间、合闸速度、分闸速度、弹跳次数进行统计，并对这些概念有个正确认识，尤其是对高压断路器的分合闸速度的测试。

1错误观念产生的原因在实际的高压断路器开展测试试验的过程中，主要会测试分闸时间、合闸时间、低跳时间等参数，测试所得的参数对高压断路器实际运行效果有着非常直接的影响。

随着工艺技术的不断进步，现在的高压断路器都采用六氟化硫生产工艺，采样全密封的结构，这样可以进一步减少高压断路器本体的体积，提升高压断路器的绝缘特性。

但是，由于高压断路器的密封特性相对较强，导致其速度参数测试工作开展难度比较大，没有位置安装。

此外，还形成了一种错误的观念：现场做机械特性试验的分闸时间、合闸时间数据准确了，其速度自然就准确。

导致错误的认为分闸速度就是高压断路器的行程除以分闸时间，合闸速度就是高压断路器的行程除以合闸时间。

究其原因，这种错误观念主要由是对分（合）闸时间和分（合）闸速度概念的误解和混淆造成的。

断路器功能测试的方法

断路器功能测试的方法断路器是一种用于保护电路免受过载和短路等故障影响的电气装置。

为了确保断路器的功能正常，需要进行功能测试。

本文将介绍断路器功能测试的方法。

一、断路器功能测试的目的断路器功能测试的目的是验证断路器在正常运行和故障情况下的工作性能，确保其能够准确、可靠地切断电路。

二、断路器功能测试的步骤1. 外观检查：首先进行外观检查，确保断路器外壳无损坏、松动或漏电现象。

2. 静态测试：使用万用表进行静态测试，检查断路器的额定电压和额定电流是否符合要求。

3. 动态测试：进行动态测试，即模拟真实电路中的故障情况，检验断路器的切断能力。

a. 过载测试：通过增加负载电流，测试断路器在过载情况下的切断能力。

在测试过程中，应逐渐增加负载电流，直到断路器切断电路。

b. 短路测试：通过短接电路测试断路器的短路切断能力。

在测试过程中，应在电路中短接两个相邻的导线，观察断路器是否能够迅速切断电路。

c. 过电压测试：通过增加电压，测试断路器在过电压情况下的切断能力。

在测试过程中，应逐渐增加电压，直到断路器切断电路。

4. 保护功能测试：测试断路器的保护功能，包括过流保护、欠压保护和过压保护等。

通过模拟相应故障情况，检验断路器的保护功能是否正常。

5. 操作性能测试：测试断路器的操作性能，包括操作力和操作次数等。

通过模拟不同操作情况，检验断路器的操作是否灵活、可靠。

三、断路器功能测试的注意事项1. 在进行断路器功能测试之前，应仔细阅读断路器的使用说明书，了解其性能参数和测试要求。

2. 在进行动态测试时，应确保测试环境安全可靠，避免发生火灾、触电等危险情况。

3. 在进行保护功能测试时，应根据实际工作环境和电路特点，合理设置测试条件，确保测试结果准确可靠。

4. 在进行操作性能测试时，应按照使用说明书要求进行操作，避免过度或不足的操作力，以确保断路器的正常运行。

四、断路器功能测试的结果评估根据断路器功能测试的结果，可以对断路器的工作性能进行评估。

关于断路器速度测量的意义和方法

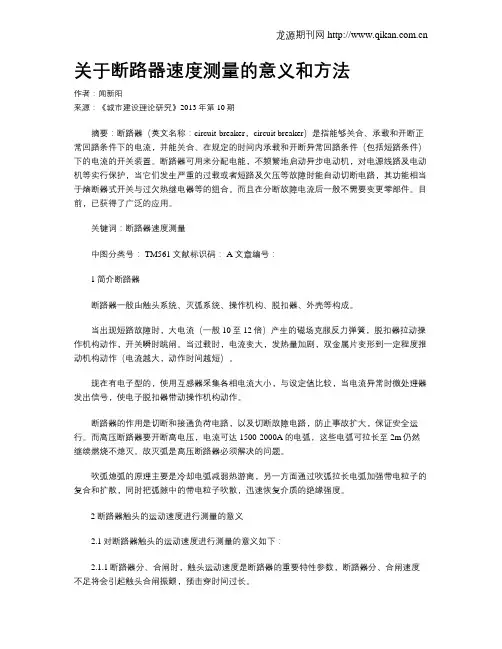

关于断路器速度测量的意义和方法作者：闻新阳来源：《城市建设理论研究》2013年第10期摘要：断路器（英文名称：circuit-breaker，circuit breaker）是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

关键词：断路器速度测量中图分类号： TM561 文献标识码： A 文章编号：1简介断路器断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。

当出现短路故障时，大电流（一般10至12倍）产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。

当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作（电流越大，动作时间越短）。

现在有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。

断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。

而高压断路器要开断高电压，电流可达1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。

故灭弧是高压断路器必须解决的问题。

吹弧熄弧的原理主要是冷却电弧减弱热游离，另一方面通过吹弧拉长电弧加强带电粒子的复合和扩散，同时把弧隙中的带电粒子吹散，迅速恢复介质的绝缘强度。

2断路器触头的运动速度进行测量的意义2.1对断路器触头的运动速度进行测量的意义如下：2.1.1断路器分、合闸时，触头运动速度是断路器的重要特性参数，断路器分、合闸速度不足将会引起触头合闸振颤，预击穿时间过长。

2.1.2分闸时速度不足，将使电弧燃烧时间过长，致使断路器内存压力增大，轻者烧坏触头，使断路器不能继续工作，重者将会引起断路器爆炸。

西门子3AP1-FG断路器动作速度测试方法仿真分析

西门子３ＡＰ１ＦＧ断路器动作速度测试方法仿真分析刘　银（广东电网有限责任公司茂名供电局）摘　要：文章针对西门子公司生产的３ＡＰ１ＦＧ型高压断路器的工作速度，采用多种测试方法进行了对比评测。

对断路器模型进行简化后，应用ＳｏｌｉｄＷｏｒｋｓ进行建模仿真。

通过对不同测试点、不同跟踪变量的仿真数据进行分析，评价各种测试方法相对于不可测的断路器断口触头真实运动数据的测量偏差情况，并探讨角度传感器、线性传感器以及高速摄影在现场作业应用中的优缺点。

关键词：断路器；分合闸速度测试；ＳｏｌｉｄＷｏｒｋｓ运动仿真；高速摄影０　引言作为供电系统里的一名变电设备运维工作者，在进行传统的断路器分合闸速度测试时，不仅要面对机械传感器安装调试时的麻烦，还要面对测试结果稳定性差的困惑，这就促使我针对各种测试点从传感器原理上去寻找数据上的分析解释。

经过对保有量相对较多的西门子公司生产的３ＡＰ１ＦＧ型高压断路器的深入研究，本文计划通过使用ＳｏｌｉｄＷｏｒｋｓ软件简化模型仿真分析的方式，对各种测试方法进行评测，预期能够对现场测试作业起到一定的数据指导作用，希望从事断路器检修或调试的相关人员能够从本文获得参考和帮助。

１　断路器分合闸速度测试方法简介断路器的分合闸速度是断路器机械特性参数中重要的指标参数，它影响着断路器的灭弧能力和机械耐久性［１］。

如果速度过慢将会导致拉弧时间过长而损伤触头，严重的可能导致电弧不能熄灭，造成断路器故障；如果速度过快则断路器机构将承受过大的冲击，会造成相关机械零件的机械疲劳，进而引发零件失效，导致断路器动作异常。

（注：分闸速度指断路器触指刚刚分开时刻起，向后至１０ｍｓ过程的平均速度，即刚分速度。

合闸速度指断路器触指刚刚接触时刻起，向前１０ｍｓ过程的平均速度，即刚合速度。

）然而由于断路器动作时间一般只持续３０～７０ｍｓ，非常短暂，这对于整个过程的测试精度和抗干扰能力均提出了很高的要求。

同时由于断路器断口密封在ＳＦ６气室内，无法直接测量，只能通过机构箱的其他联动部件间接测量。

断路器速度特性测试

电器测试技术报告（一）检测真空断路器的速度特性班级：电气工程1001班姓名：#####学号：*********检测真空断路器的速度特性一、绪论断路器的分、合闸速度，直接影响断路器的关合和开断性能。

断路器只有保证适当的分、合闸速度，才能充分发挥其开断电流的能力，以及减小合闸过程中预击穿造成的触头电磨损及避免发生触头烧损、喷油，甚至发生爆炸。

而刚合速度的降低，若合闸于短路故障时，由于阻碍触头关合电动力的作用，将引起触头振动或使其处于停滞状态，同样容易引起爆炸，特别是在自动重合闸不成功情况下更是如此。

反之，速度过高，将使运动机构受到过度的机械应力，造成个别部件损坏或使用寿命缩短。

同时，由于强烈的机械冲击和振动，还将使触头弹跳时间加长。

真空和SF6断路器的情况相似。

因此，准确计算该参数对断路器的设计及性能分析有着重要意义。

二、相关理论概念基础及定义1、触头刚分速度指开关分闸过程中，动触头与静触头分离瞬间的运动速度。

技术条件无规定时，国家标准推荐取刚分后0.01s内平均速度作为刚分点的瞬时速度，并以名义超程的计算点作为刚分计算点。

2、触头刚合速度指开关在合闸过程中，动触头与静触头接触瞬间的运动速度。

技术条件无规定时，国家标准一般推荐取刚合前0.01s内平均速度作为刚合点的瞬时速度，并以名义超程的计算点作为刚合计算点。

3、最大分闸速度指开关分闸过程中区段平均速度的最大值，但区段长短应按技术条件规定，如无规定，按0.01s计算。

三、测量断路器速度参量的方法本文的测量方法主要通过随着计算机加以辅助设备及整形电路实现。

全套设备能够在测试过程中，将开关的时间、速度等多项特性参数同时进行测量，从而极大地提高了工作效率。

其主要原理及工作过程如下：1、光电测速原理由于光电测速方式结构简单、可靠，大多数开关测试仪都采用光电传感器进行开关的测速。

光电测试是利用对检测到的光信号进行计数(或计时)来实现对触头行程和速度的测量的。

高压断路器机械特性试验

高压断路器机械特性试验发布时间：2022-04-25T07:31:45.194Z 来源：《福光技术》2022年7期作者：刘波[导读] 在整个高压电力动作系统中，核心运作的中枢就是断路器，其也是对运转过程中线路方面的保护设备。

贵州电网有限责任公司贵阳供电局贵州省贵阳市 550000摘要：在整个高压电力动作系统中，核心运作的中枢就是断路器，其也是对运转过程中线路方面的保护设备。

在中枢进行电流循环的过程中，断路器的主要作用是保持电路的流畅运转以及紧急情况时能断开设备，在电流超出所能承受范围时进行保护。

它的运转关系系统安全，所以应有做好试验，这是对于系统而言，是必要的保险措施。

断路器操作方面的故障是造成其失灵的关键原因之一。

关键词：高压断路器；机械特性；试验1、高压断路器的机械特性试验机械类故障是高压断路器主要的一种故障类型，在一些特定的情况下，其频率已经超出了绝缘类，所以产生的损害已经变得不可控。

通常，这会引起并发的断路器失灵，进而让电网处在具有风险的运作状态下。

常见的机械类故障形式为高压断路器操作机构堵塞、拒动、误动，机构弹簧疲劳，传动连杆断裂、变形，机构箱内二次元件损坏等。

这都是部件问题，由于本身缺陷，或是在过度疲劳下，让部分元件无法照常工作，这多见于荷载高的系统中。

如果不更换或维修，会让故障恶化，严重时会区域性瘫痪，这会造成高额损失。

对此，应定期进行测试，主要针对其机械特性，通过对相关参数进行分析，判断其性能是否仍然维持在较好的状况下。

通常，在维修过后或是必要时，都会进行试验，这是为了确认其性能。

在规范性试验中，基于所有步骤进行，可以鉴定设备状况，判断其目前质量能否被使用。

同时，这也能帮助找出设备的不足，并适当进行维修或养护等。

2断路器机械特性参数2.1油断路器的机械特性参数1)固有的分闸时间。

指的是在连通分合闸开始，到触头刚分离或接触时的一段时间。

对断路器分合闸的时间分别测量，其主要是在安装检查和大型维修之后，其各个动作机构是否得到有效调整，操作过程中是否存在卡涩问题，分合闸的时间是否与厂商要求相符合。

真空断路器行程及分合闸速度的测量

真空断路器行程及分合闸速度的测量钱毅(上海送变电工程公司,上海200235)摘要:高压真空断路器的分闸、合闸速度是一项重要的技术参数。

在真空断路器开关柜安装后,测试真空断路器的机械特性能直接反映出其机械配合、电气配合以及性能的优劣。

当断路器分闸或合闸速度变化时,分闸、合闸速度与标准之间可能存在较大差距,但很难从分闸、合闸时间中对其作判断来取代测量分闸、合闸速度。

因为其反映的是两个完全不同的特性,不能相互取代,即时间合格不等于速度合格。

文章对不能简单地用真空断路器的分闸、合闸时间来替代反映分闸、合闸速度的测量问题进行了原因分析和技术探讨。

关键词:真空断路器;分闸速度;合闸速度;开断电流试验中图分类号:T M561.2文献标识码:B1问题的提出在10、35kV变电站中,真空断路器开关柜的安装是否要在现场进行开关的行程、超程和分闸、合闸速度测量持有以下不同的看法:(1)类似于VD4、VS1真空断路器的结构为复合绝缘封闭式结构,其真空灭弧室、绝缘拉杆、触头弹簧、传动触头的拐臂,均被封闭在绝缘筒和金属框架内,产品在制造厂完成总装调试后,测不到动触头(包括绝缘拉杆可运动部分)的运动速度。

因此,有人认为可以通过测量真空断路器的分闸、合闸时间来替代分闸、合闸速度。

有的还认为只要测得的分闸、合闸时间在合格范围内,就可以判断为装置的分闸、合闸速度合格。

(2)VD4、V S1真空断路器安装后,在现场很难对断路器的行程、超程进行测量,尤其是很难测量到VD4真空断路器运动触头的速度。

(3)对于有些电力用户在验收时需要安装单位提供真空断路器开关安装柜后的技术数据时,安装单位只能提供一些出厂报告上的相关数据。

笔者认为,对真空断路器机械特性的测试关系到检测断路器的品质,它能反映出断路器的机械配合、电气配合以及性能优劣的设备状况。

因此,不能简单地用断路器的分闸、合闸时间来替代反映分闸、合闸速度的做法。

2断路器触头机理分析断路器的分闸、合闸时间和分闸、合闸速度,是两个不同的技术参数。

断路器测试原理

断路器测试原理断路器测试原理1. 简介断路器测试是一种常见的电力设备测试方法，用于检测并保护电力系统中的断路器运行状态。

本文将从浅入深，详细解释断路器测试的原理。

2. 测试目的断路器测试的主要目的是确保断路器在故障发生时能够迅速断开电路，从而防止电力设备过载、短路或其他故障导致电力系统的损坏。

3. 测试对象断路器测试主要针对电力系统中的断路器进行，一般包括高压断路器、低压断路器、真空断路器等。

高压断路器高压断路器通常用于输电线路、变电站等高压电力系统中，主要用于切断电力系统中的故障电流。

低压断路器低压断路器主要用于配电系统中，用于切断低压回路中的过载电流或短路电流。

真空断路器真空断路器采用真空作为灭弧介质，具有很好的灭弧性能和断开能力，主要用于电力系统高压部分。

4. 断路器测试原理断路器测试原理主要涉及以下几个方面：动作特性测试断路器的动作时间和动作电流是其重要性能指标，测试时需要测量断路器动作的时间和电流值，并与标准值进行比较，以判断断路器的正常工作状态。

灭弧性能测试断路器的灭弧性能是关键指标之一，包括灭弧时间和灭弧电压。

测试时需要模拟故障电流并观察断路器的灭弧过程，通过测量灭弧时间和电压值，评估断路器的灭弧性能。

断开能力测试断开能力是断路器的另一个关键指标，用于评估断路器切断故障电流能力。

测试时需要模拟故障电流并测量断路器的切断电流值，通过与标准值比较，判断断路器的断开能力是否符合要求。

机械性能测试机械性能测试主要包括断路器的机械开关和闭合操作检验。

测试时需要观察断路器的机械操作是否灵活、准确，并通过操作次数的检测，评估断路器的可靠性和耐久性。

5. 测试方法断路器测试方法主要包括实验室测试和现场测试两种。

实验室测试实验室测试是在专门的实验室环境下进行的，通常使用高精度的测试仪器和设备，对断路器的各项性能进行全面测试。

实验室测试可以有效排除外界干扰，提供准确的测试结果。

现场测试现场测试是在实际工作环境中进行的，测试人员需要将测试仪器和设备带到现场进行测试。

断路器分合闸速度的检验方法

一、断路器速度降低的缘由分析1、操作电源操作电源是断路器分、合闸的直接动力，操作电源电压过低，在电磁安排操动中，合闸铁芯动作缓慢，降低合闸速度。

在液压安排操动中，分闸时分闸一级球阀翻开过小，工作缸合闸腔及合闸油管中的高压油不能霎时间开释，使分闸速度有所降低；合闸时合闸一级球阀翻开过小，使得合闸油管内压力油建压速度变慢，最终致使合闸速度降低。

2、操作能量弹簧安排的弹簧储能及液压安排油压缺少致使分、合闸速度降低。

气动安排中，假如合闸弹簧失效，合闸速度天然降低。

3、操动安排调整不良在电磁安排中，由于辅佐开关切换过早，合闸坚持信号坚持时间太短，两个合闸线圈极性接错，合闸顶杆伸出太短或合闸线圈发热，传动安排卡涩及合闸铁心动作不灵敏等，均会致使合闸速度降低。

弹簧安排分闸速度降低，是由于分闸弹簧弹力缺少或传动连杆卡涩所形成。

4、断路器本体调整不良断路器的超行程偏大、触头压力过大、触指抱得过死将分闸速度降低；缓冲器效果不一样、机械传动系统有卡涩等会影响断路器的分、合闸速度。

二、容易发生的错误区分断路器的分、合闸速度与其固有分、合闸时间及分、合闸同时间有着一定的联络。

一些现场修试人员以为，固有分、合闸时间或分、合闸同期合格，断路器的分、合闸速度就不会出问题，正本并非彻底如此。

根据实习工作中的核算看出，断路器的分、合闸时间一般合格，但它的分、合闸速度却不合格。

断路器分、合闸速度不合格，如刚分或刚合速度偏低，会形成燃弧时间拉长，这样电弧高温将使灭弧介质碳化或电游离程度加大，使触头熔焊或焚毁。

真空断路器速度特性的测量

真空断路器的可靠性在很大关管波纹管的振动、压缩也就越严上限进行机械寿命试验，前者是考程度上取决于其机械操动系统的可重，容易造成波纹管提早损坏而漏核断路器的关合能力。若合闸速度靠性。制造产品出厂检验和用户检气，同时，对整机的振动也越大，
量，用电阻传感器安装更方便，测时问、减少触头的电磨损量，降低
量结果准确度更高。
真空断路器同样是在规定的
预击穿期间的不定火花放电造成的合闸速度条件下进行型式试验的，
Ｖ１ｌ合闸速度为（．６０Ｓ一２０ ± ．
维修基本上采用预防性维修即定期件下进行型式试验。如Ｖ１１是重者致使触头熔焊在一起而引发事Ｓ— ２更换零部件进行维修的方法［］２。
在规定的分闸速度（１ ±１）／的故。断路器的合闸速度也不能过１２２ｍｓ
关键词：真空断路器；速度特重复脉冲电压发生的可能性。
性；光电传感器；电阻传感器
一
分闸速度越大，引起的分闸２ｍｓ）／。通常要求在速度下限进行
、
引言
弹振越厉害，过冲也越厉害，对开关合额定峰值电流试验，在速度的
修试验，都把机械特性的测试作为容易造成零部件的损坏。

高压交流真空断路器平均速度测量方法改进

高压交流真空断路器平均速度测量方法改进作者：李朝娟来源：《科学与财富》2017年第29期摘要：目前我国国内真空断路器种类及生产家厂家众多，本文主要对真空断路器的机械特性测量方法进行研究，通过机械特性测量方法的改进提高测量结果的准确性，从而提高真空断路器的产品质量.关键字：真空断路器、特性测量、平均分、合闸速度0 引言众所周知，高压交流真空断路器是电力系统的重要设备，关系到输电及配电的安全，而高压交流真空断路器机械特性参数中的平均分闸速度、平均合闸速度是断路器的重要参数，严重影响着断路器的额定短路开断及额定短路关合等性能，然而目前国内大部分断路器机械特性测量设备对该参数的测量还未使用直线式传感器进行全程测量，而是使用比较简单的弹簧加辅助触点方法进行测量，（测量夹具的安装如图一所示），虽然这种测量方法结构简单，安装方便，不易损坏，但是为了满足目前断路器机械特性测量的更高要求，应进行必要的改进。

1断路器机械特性测量方法的改进原理介绍目前主流的测量方法原理是利用辅助接点记录断路器绝缘拉杆（即灭弧室动触头）运动开始点及结束点的时间点，提供给机构特性测量设备，机械特性测量设备再根据绝缘拉杆到辅助接点的距离作为行程参数，这个有了时间及行程序参数，机械特性测量设备更可以计算出断路器平均分闸速度、平均合闸速度等机械特性参数，测量夹具中的弹簧在整个测量过程中的主要作用是对辅助触点进行支撑，辅助接点的主要作用是给测量设备发出测量信号，断路器分闸时给出触头运动结束时间点，合闸时给出触头运动开始时间点，这种测量方法对于辅助触点在断路器分、合测量过程中不运动的测量还比较准确（例如12kv断路器平均分闸速度在动静触头分离6mm时测量，平均合闸速度按断路器全开距测量），可是当我们使用的灭弧室要求平均合闸速度测量合闸的后6mm内的平均速度时，即要求辅助接点必须跟随动触头同步运动一定距离后再开始测量。

这种利用弹簧加辅助接点的测量方法就无法准确测量，主要原因是断路器绝缘拉杆的运动速度由断路器的操动机构提供，而辅助接点的运动速度完全依靠图示中弹簧提供，但实际中发现弹簧的力量无法给辅助接点提供与绝缘拉杆同步的运动速度，辅助接点总是跟不上绝缘拉杆的运动速度，造成测量结果不准确，这样的结构还有另外一个缺点，因为弹簧的力量造成支撑板和辅助接点上下振动，如果增加弹簧的力量，支撑板上下振动幅度又大大增加，更加影响测量结果的准确性。

基于加速度传感器的断路器速度测试方法及应用

中图分类号：ＴＭ５６１．２文献标志码：Ａ文章编号：１６７１ — ８３８０（２０１３）０４ — ００１６ — ０３
０引言
高压断路器是发电厂和变电站输、变电设备中最重要的控制和保护设备，它的运行状态直接影响到电力系统的安全运行。为了保证高压断路器的正
动过程中容易发生形变影响测试结果，测试数据精度较高，提高了断路器速度检测效率。
关键词：高压断路器；加速度传感器；速度特性测试
Ａｂｓｔｒａｃｔ：Ａｈｉ．ｇｈｖｏｌｔａｇｅｂｒｅａｋｅｒｓｐｅｅｄｄｅｔｅｃｔｉｏｎｍｅｔｈｏｄｂａｓｅｄｏｎａｃｃｅｌｅｒａｔｉｏｎｓｅｎｓｏｒｉｓｐｒｏｐｏｓｅｄｔｏｓｏｌｖｅｈｅｔｓｅｎｓｏｒａｓｓｅｍｂｌｉｎｇｐｒｏｂｌｅｍｄｕｉｎｒｇｔｈｅｄｅｔｅｃｔｉｏｎ．Ｔｈｅｐｉｅｚｏｅｌｅｃｔｉｒｃｐｒｉｎｃｉｐｌｅｂａｓｅｄａｃｃｅｌｅｒａｔｉｏｎｓｅｎｓｏｒｉｓｃｏｎｎｅｃｔｅｄｔｏｔｈｅｂｒｅａｋｅｒｂｙｍａｇｎｅｔｓｏｄｒａｎｄｔｈｕｓｃａｎｓａｍｐｌｉｎｇｔｈｅｍｏｖｅｍｅｎｔｔｒａｃｋｏｆｔｈｅｂｒｅａｋｅｒ．Ｔｈｅｍｏｖｅｍｅｎｔｓｉｎａｇｌｉｓｃｏｎｖｅｒｔｅｄｉｎｔｏａ１３ｅｌｅｃｔｒｉｃａｌｓｉｎａｇｌａｎｄｔｈｅｓｐｅｅｄｄｅｔｅｃｔｉｏｎｏｆｂｒｅａｋｅｒｉｓｒｅｌｉａｚｅｄ．Ｆｉｅｌｄｔｅｓｔｓｈｏｗｓｔｈａｔｔｈｅａｃｃｅｌｅｒａｔｉｏｎｓｅｎｓｏｒｎｏｔｏｎｌｙｉｓｅａｓｙｔｏｂｅｉｎｓｔｌｌａｅｄ，ａｎｄｂｕｔａｌｓｏｃａｎａｖｏｉｄｔｈｅｉｎｌｆｕｅｎｃｅｏｆｈｅｔｄｅｆｏｒｍａｔｉｏｎｏｆｔｈｅｂａｓｅａｎｄｂｒａｃｋｅｔｃａｕｓｅｄｂｙｔｈｅｂｒｅａｋｅｒｍｏｖｅｍｅｎｔｏｎｔｈｅｔｒａｄｉｔｉｏｎｌａｓｅｎｓｏｒ，ｗｈｉｃｈｈａｓｈｉｇｈｅｒｔｅｓｔａｃｃｕｒａｃｙａｎｄｄｅｔｅｃｔｉｏｎｅｆｉｃｉｅｎｃｙ．Ｋｅｙｗｏｒｄｓ：ｈｉｇｈｖｏｌｔａｇｅｂｒｅａｋｅｒ，ａｃｃｅｌｅｒａｔｉｏｎｓｅｎｓｏｒ，ｓｐｅｅｄｄｅｔｅｃｔｉｏｎ

断路器机械特性数据分析意义

断路器机械特性数据分析意义摘要：保证高压断路器各项机械特性参数在正常范围之内，是保证断路器正常运行的关键所在，文中首先介绍了断路器的各项机械特性参数、测试流程步骤及测试注意事项，并针对不同形式的操动机构，对机械特性试验数据异常情况进行了分析。

关键词：高压断路器；机械特性；操动机构一、引言高压断路器机械特性测试分项较多。

机械特性测试参数通常包括：合（分）闸顺序；合（分）闸最大时间；三相不同期；）同相不同期；合（分）闸时间；动作时间；弹跳时间；弹跳次数；弹跳幅度；行程；开距；超行程；过行程；刚合（分）速度；最大速度；（16）平均速度；金属短接时间；无电流时间；电流波形曲线（动态）；时间行程速度动态曲线等参数。

这些参数对断路器的安全运行起着重要作用。

二、高压断路器机械特性测试1.测试前的准备工作（1）熟悉被试品的结构、原理，特别是产品在合闸和分闸操作中本体和操动机构的动作原理。

（2）准备好试验所需要的设备、仪器、登记表、测量工具和导线等，并了解它们的原理、技术特性及使用方法。

（3）将被试断路器安装在专用试验架或者平台上，并放在试验区域的适当位置。

（4）提供试验的被试品必须完全符合图纸要求，断路器内应注满变压器油或者充以额定压力的灭弧和绝缘气体。

（5）用万用表或指示灯检查操动机构的线路是否正确和符合图纸要求。

（6）用兆欧表测量机构中线路及电气元件的绝缘电阻以确认操作线路是否具有良好的绝缘性能。

（7）对操动机构的电气线路及元件进行工频低电压耐受试验。

（8）对于液压操动机构，应当检查贮压器中所充氮气的压力值是否满足要求。

调整好各个信号开关的位置。

将机构贮能到所规定的极限数值且保持规定时间，以考核高压容器和管路的机构和密封强度。

2.测试流程及步骤（1）断路器低电压动作特性，将直流电源的输出，经刀闸分别接入断路器二次控制线的合闸或分闸回路中，在一个较低电压下迅速合上并拉开直流电源出线刀闸，若断路器不动作，则逐步提高电压值，重复以上步骤，当断路器正确动作时，记录此前的电压值。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

关于断路器速度测量的意义和方法
摘要：断路器（英文名称：circuit-breaker，circuit breaker）是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

关键词：断路器速度测量
中图分类号： tm561 文献标识码： a 文章编号：
1简介断路器
断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。

当出现短路故障时，大电流（一般10至12倍）产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。

当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作（电流越大，动作时间越短）。

现在有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。

断路器的作用是切断和接通负荷电路，以及切断故障电路，防止
事故扩大，保证安全运行。

而高压断路器要开断高电压，电流可达1500-2000a的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。

故灭弧是高压断路器必须解决的问题。

2断路器触头的运动速度进行测量的意义
2.1对断路器触头的运动速度进行测量的意义如下：
2.1.1断路器分、合闸时，触头运动速度是断路器的重要特性参数，断路器分、合闸速度不足将会引起触头合闸振颤，预击穿时间过长。

2.1.2分闸时速度不足，将使电弧燃烧时间过长，致使断路器内存压力增大，轻者烧坏触头，使断路器不能继续工作，重者将会引起断路器爆炸。

2.1.3如果已知断路器合、分闸时间及触头的行程，就可以算出触头运动的平均速度，但这个速度有很大波动，因为影响断路器工作性能最重要的是刚分、刚合速度及最大速度。

因此，必须对断路器触头运动速度进行实际测量。

因此，断路器速度测量在断路器交接试验和预防性试验中是考察断路器特性的一项重要试验。

3断路器的速度测量方法
断路器的速度特性测量,是断路器的基本特性的重要检测项目。

随着计算机技术的广泛应用.电位器在断路器的特性测量中应用得越来越广泛。

电位器测速现在已经成为一种趋势。

由于没有相应的标准明确规定高压断路器的刚分速度和刚合速度的计算方式，故需分成几种情况设置速度测量的软件。

高压断路器测量系统的分合速度可以根据开关出厂试验由用户自己定义，这项功能由软件来完成，即用户可根据开关类型不同而修改分合速度的定义方式。

在多次的现场试验中发现，测量自带的传感器与现场各类开关之间如何正确配合安装是一个非常关键的问题，它直接影响到测量系统的使用范围。

故设计了多种采样尺，以便尽可能地适应更多的断路器，满足不同断路器实际测量需求。

实践证明，这种方法收到了很好的效果。

3.1光栅传感器测量速度
光栅传感器的输出为频率不等的方波脉冲，将其输入dsp的/o口只有四个，故用74ls244扩展的／o口来作为信号的输入端。

当光栅传感器开始动作时，记录dsp内部定计器的当前值，然后不停地检测／o口，每次来一个脉冲信号就记录一次定时器的当前值，并且把接收到的信号次数存储起来，根据公式可以计算出断路器触头的运动速度。

由于传统的高压开关动特性测试仪大多采用此种传感器，故在此就不详细叙述了。

3.2旋转编码器测量速度
旋转编码器的测量原理同光栅传感器的测量原理基本相同，只是
其制造标准比较高，使其测量的精度要比光栅传感器高，故在光栅传感器无法满足精度要求时可以选用。

但由于旋转编码器测量的触头的运动轨迹为角度，又可用角度传感器替换，该测量系统配备了旋转编码器。

测量速度时，用dsp记录其发出两次脉冲信号时的时间值，然后用软件计算出间隔时间，根据所采样的脉冲的总个数就可以计算出断路器动触头的速度。

3.3位移传感器测量速度的设计方案
采用位移传感器测量断路器的触头运动速度是一种非常新颖的
测量方法，而且其测量的精度可以很高，基本上能够满足大多数断路器测量参数的需要，值得在全国范围内大力推广。

目前选用意大利gefran公司的lt系列直线位移传感器，这里以lt-150型直线位移传感器为例进行分析（即传感器的最大可测量长度为150mm）。

由于lt-150的内阻为10kω，对于速度的变化反应快，最高可达10m/s，其工作电压只需小于42v即可，但为了a/d转换器测量方便a/d芯片的型号定为ads7805）让其在10v下工作，则0.05mm对应的电阻为
（10kω/150mm）x 0.05mm≈3.33ω
0.05mm对应的电压变化为
（10v/150mm）x 0.05mm≈3.33mv
同时考虑到噪声信号的影响以及a/d转换器的差分非线性dnl、积分非线性inl和量化误差lsb，为了分辨出最小电压3.33mv，需
要选择16位的并行接口a/d转换器。

当其速度为10m/s（10mm/ms）时，对应的电压变化为
（10v/150mm）x 10mm/ms≈0.7v/ms=700mv/μs
综上所述，必须选择16位的a/d转换器。

又因为ads7805可以用5v的单电源供电，输入信号的最大电压可达10v，并且其采样速度非常快，仅仅是10μs，能实现最大测量速度为10m/s精度为0.01的技术指标，故选择ads7805作为速度采样的模数转换器。

目前试验现场普遍使用的是旋转编码器测量速度和位移传感器测量速度。

有了断路器的行程、速度的定义、传感器安装位置就可以进行速度测量并与岀厂比较作出参考。
