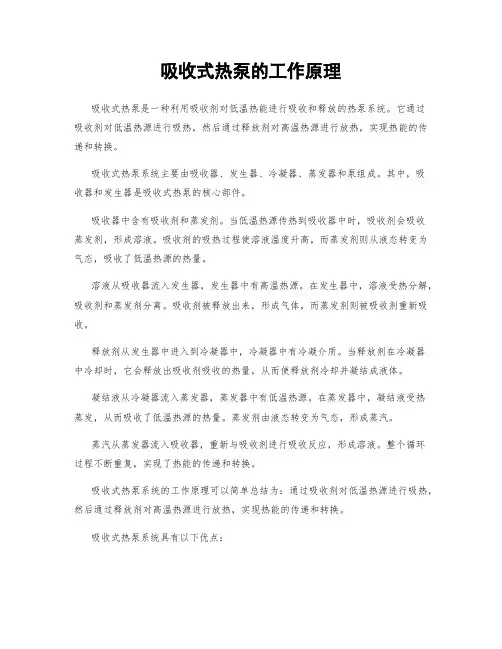

吸收式热泵原理介绍

整体系统原理图

图1 上湾热电厂2×150MW基于吸收式循环的热电联产供热系统在电厂内安装余热回收专用机组，其原理主要基于吸收式热泵，以部分汽轮机采暖抽汽为驱动能源，回收汽轮机乏汽余热（凝汽余热），比例为1:0.7。得到的有用热量（热网供热量）为消耗的蒸汽热量与回收的凝汽余热量之和。

对热力站进行改造，安装吸收式换热机组，大幅度降低该热力站支路的回水温度，使得一次网返厂回水温度降至41℃左右。将41℃的一次网返厂回水“温度对口”地一级加热达到85℃左右后，再利用尖峰热网加热器二级加热至120℃。常规吸收式（热驱动）热泵余热回收机组原理

吸收式热泵常以溴化锂溶液作为工质，对环境没有污染，不破坏大气臭氧层，而且具有高效节能的特点。

图2单效溴化锂吸收式制冷机工作原理

图2即为单效溴化锂吸收式热泵的工作原理：蒸发器连续地产生冷效应，从低位热源吸热，吸收器和冷凝器连续地产生热效应，将热水（中温热源）加热。热水在吸收器和冷凝器中的吸热量等于驱动热源和低位热源在热泵中的放热量之和。

热力站原理

本改造工程新增设备中，吸收式换热机组安装于热力站。

在具备改造条件的部分小区热力站内安装吸收式换热机组，降低该热力站支路的回水温度至30℃左右，考虑有部分热力站采用直供形式，混合后一次网返回电厂的回水温度约为40℃。吸收式机组与原有换热设备的连接系统图如图3。

图3 吸收式换热机组与原换热装置的连接关系
