ZC29型接地电阻测试仪使用说明
ZC29B-2接地摇表操作说明
ZC29B2接地摇表操纵说明ZC29B2接地摇表操纵说明接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪.接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式.目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力零碎和电信零碎比较普及的是钳式接地摇表.凡施工图上有防雷接地安装的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程竣工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的材料之一.以ZC29B2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上.测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽.(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针.(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2.2 接地电阻测试仪设置的技术请求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操纵.(2)每个接线头的接线柱都必须接触良好，连接牢固.(3)两个接地极插针应设置在离待测接地体摆布分别为20m和40m的地位；如果用不断线将两插针连接，待测接地体应基本在这不断线上.(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线.(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不成同方向设置.(6)两插针设置的土质必须坚实，不克不及设置在泥地、回填土、树根旁、草丛等地位.(7)雨后连续7个晴天后才干进行接地电阻的测试.(8)待测接地体应进步前辈行除锈等处理，以包管可靠的电气连接.3 接地电阻测试仪的操纵方法(1)测试仪设置符合规范后才开始接地电阻值的测量.(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω地位.(3)缓慢动弹手柄，若检流表指针从两头的0平衡点敏捷向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0 1档位.(4)通过步调(3)选择后，缓慢动弹手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢动弹手柄同时，接地电阻旋钮应缓慢顺时针动弹，当检流表指针归0时，逐步加快手柄转速，使手柄转速达到120转／分，此时接地电阻唆使的电阻值乘以档位的倍数，就是测量接地体的接地电阻值.如果检流表指针缓慢向左偏转，说明接地电阻旋钮所处在的阻值小于实际接地阻值，可缓慢逆时针扭转，调大仪表电阻唆使值.(5)如果缓慢动弹手柄时，检流表指针跳动不定，说明两支接地插针设置的地面土质不密实或有某个接头接触点接触不良，此时应从头检查两插针设置的地面或各接头.(6)用接地电阻测量仪测量静压桩的接地电阻时，检流表指针在0点处有巨大的摆布摆动是正常的.(7)当检流表指针缓慢移到0平衡点时，才干加快仪表发电机的手柄，手柄额定转速为120转／分.严禁在检流表指针仍有较大偏转时加快手柄的扭转速度.(8)测量仪表使用后阻值档位要放置在最大地位即x10档位.清算好三条随仪表配置来的测试导线，清理两插针上的脏物，装袋收藏.接地请求和接地电阻尺度：交流电气安装的接地应符合以下规定：1 当配电变压器高压侧工作于小电阻接地零碎时，呵护接地网的接地电阻应符合下式请求：R≤2000／I (12．4. 11)式中R――考虑到季节变更的最大接地电阻(Ω)；I――计算用的流经接地网的人地短路电流(A).2 当配电变压器高压侧工作于不接地零碎时，电气安装的接地电阻应符合以下请求：1)高压与低压电气安装共用的接地网的接地电阻应符合下式请求，且不宜超出4Ω：R≤120／I (12．4．12)2)仅用于高压电气安装的接地网的接地电阻应符合下式请求，且不宜超出100,：尺≤250／I (12．4．13)式中R――考虑到季节变更的最大接地电阻(Ω)；I―计算用的接地故障电流(A).3 在中性点经消弧线圈接地的电力网中，当接地网的接地电阻按本规范公式<12．4．1―2)、(12．4．1―3)计算时，接地故障电流应按以下规定取值：1)对装有消弧线圈的变电所或电气安装的接地网，其计算电流应为接在同一接地网中同一电力网各消弧线圈额定电流总和的1．25倍；2)对不装消弧线圈的变电所或电气安装，计算电流应为电力网间断开最大一台消弧线圈时最大可能残存电流，其实不得小于30A.4 在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济分歧理时，电气安装的接地电阻可提高到30Ω，变电所接地网的接地电阻可提高到15Ω，但应符合本规范第12．6．1条的请求.低压零碎中，配电变压器中性点的接地电阻不宜超出4Ω.高土壤电阻率地区，当达到上述接地电阻值困难时，可采取网格式接地网，但应满足本规范第12．6．1条的请求.配电安装的接地电阻应符合以下规定：1 当向建筑物供电的配电变压器安装在该建筑物外时，应符合以下规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地零碎，当该变压器的呵护接地接地网的接地电阻符合公式(12．4．3)请求且不超出4Ω时，低压零碎电源接地点可与该变压器呵护接地共用接地网.电气安装的接地电阻，应符合下式请求：R≤50／I (12．4．3)式中R――考虑到季节变更时接地网的最大接地电阻(Ω)；I――单相接地故障电流；消弧线圈接地零碎为故障点残存电流.2)低压电缆和架空线路在引入建筑物处，对于TNS或TNCS 零碎，呵护导体(PE)或呵护接地中性导体(PEN)应反复接地，接地电阻不宜超出10Ω；对于TT零碎，呵护导体(PE)单独接地，接地电阻不宜超出4Ω；3)向低压零碎供电的配电变压器的高压侧工作于小电阻接地零碎时，低压零碎不得与电源配电变压器的呵护接地共用接地网，低压零碎电源接地点应在距该配电变压器适当的地点设置公用接地网，其接地电阻不宜超出4Ω.2 向建筑物供电的配电变压器安装在该建筑物内时，应符合以下规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地零碎，当该变压器呵护接地的接地网的接地电阻不大于4Ω时，低压零碎电源接地点可与该变压器呵护接地共用接地网；2)配电变压器高压侧工作于小电阻接地零碎，当该变压器的呵护接地网的接地电阻符合本规范公式(12．4．1―1)的请求且建筑物内采取总等电位联结时，低压零碎电源接地点可与该变压器呵护接地共用接地网.呵护配电变压器的避雷器，应与变压器呵护接地共用接地网.呵护配电柱上的断路器、负荷开关和电容器组等的避雷器，其接地导体应与设备外壳相连，接地电阻不该大于10Ω. TT零碎中，当零碎接地点和电气安装外露可导电部分已进行总等电位联结时，电气安装外露可导电部分可不另设接地网；当未进行总等电位联结时，电气安装外露可导电部分应设呵护接地的接地网，其接地电阻应符合下式请求.R≤50／Ia (12．4．61)式中R――考虑到季节变更时接地网的最大接地电阻(Ω)；Ia――包管呵护电器切断故障回路的动作电流(A).当采取剩余动作电流呵护器时，接地电阻应符合下式请求：R≤25I△n如 (12．4．62)式中I△n剩余动作电流呵护器动作电流(mA).IT零碎的各电气安装外露可导电部分的呵护接地可共用接地网，亦可单个地或成组地用单独的接地网接地.每个接地网的接地电阻应符合下式请求：R≤50／Id (12．4．7)式中R――考虑到季节变更时接地网的最大接地电阻(Ω)；Id――相导体和外露可导电部分间第一次短路故障故障电流(A).建筑物的各电气零碎的接地宜用同一接地网.接地网的接地电阻，应符合其中最小值的请求.架空线和电缆线路的接地应符合以下规定：1 在低压TN零碎中，架空线路干线和分干线的终端的PEN 导体或PE导体应反复接地.电缆线路和架空线路在每个建筑物的进线处，宜按本规范第12．2．2条的规定作反复接地.在装有剩余电流动作呵护器后的PEN导体不答应设反复接地.除电源中性点外，中性导体(N)，不该反复接地.低压线路每处反复接地网的接地电阻不该大于10Ω.在电气设备的接地电阻答应达到l0Ω的电力网中，每处反复接地的接地电阻值不该超出30Ω，且反复接地不该少于3处.2 在非沥青地面的居民区内，10(6)kV高压架空配电线路的钢筋混凝土电杆宜接地，金属杆塔应接地，接地电阻不宜超出30Ω.对于电源中性点直接接地零碎的低压架空线路和高低压共杆的线路除出线端装有剩余电流动作呵护器者除外，其钢筋混凝土电杆的铁横担或铁杆应与PEN导体连接，钢筋混凝土电杆的钢筋宜与PEN导体连接.3 穿金属导管敷设的电力电缆的两端金属外皮均应接地，变电所内电力电缆金属外皮可利用主接地网接地.当采取全塑料电缆时，宜沿电缆沟敷设1～2根两端接地的接地导体.以下是尺度接地电阻规范请求：1、独立的防雷呵护接地电阻应小于等于10欧；2、独立的平安呵护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻普通请求小于等于100欧.6 共用接地体(联合接地)应不大于接地电阻1欧。
ZC29B-1型接地电阻测试仪教学内容
Z C29B-1型接地电阻测试仪1. 沿被测接地极（线）E′使电位探棒P′和电流探棒C′依直线彼此相距20米，且电位探棒P′系在E′和C′之间。
2. E端钮接5米导线，P端钮接20米导线，C端钮接40米导线。
3. 将仪表放置水平而后检查检流计是否指向零，否则可将零位调正器调节零位。
4. 将“倍率标度”置于最大倍率，慢慢摇动发电机的摇把，左手同时旋动电位器刻度盘，使检流计指针指向“0”。
5. 当检流计的指针接近平衡（很小摆动）时，加快发电机摇柄转速，使其达到每分钟150转。
再转动电位器刻度盘，使检流计平衡（指针指向“0”），此时电位器刻度盘的读数乘以倍率（档）即为被测接地电阻的数值。
6. 当刻度盘读数小于1时，应将倍率开关置于较小倍率，重新调整刻度盘以得到正确读数。
7. 当测量小于1Ω的接地电阻时，应将E端和E′端之间的联接片拆开，分别用2根导线（E端接到被接地物体的接地线上，E′端接到靠近接地体的接地线上），以消除测量时联接导线电阻的附加误差，操作步骤同上。
8. 当检流计的灵敏度过高时，可将二根探棒插入土壤浅一些，当检流计灵敏度过低时，可沿探棒注水使其湿润。
本目录是上海怡珠电气有限公司为您精选的ZC29B-1 ZC29B-2型接地电阻测试仪产品，欢迎您来电咨询ZC29B-1 ZC29B-2型接地电阻测试仪的详细信息！ZC29B-1 ZC29B-2型接地电阻测试仪的种类有很多，不同的ZC29B-1 ZC29B-2型接地电阻测试仪也会有细微的差别，本公司为您提供全方位的解决方案。
ZC29B-1 ZC29B-2型接地电阻测试仪由上海怡珠电气有限公司供应 测量范围和准确度:型 号 测量范围Ω 最小分度值Ω 准确度%ZC29B-1 0～100.1 30～100 1 0～1000 10ZC29B-2 0～10.01 0～10 0.1 0～10012.辅助接地电阻影响改变量，当辅助接地电阻由500Ω改变至下表规定值时，其允许改变量不应超过其表中规定值: 辅助接地电阻(Ω)1000 2000 5000允许改变量用于等级指数的百分数表示(%) 100 1001002003.其它参数如下表： 项 目内 容 使用环境条件温度(℃)-25～+40 相对湿度(%)25～80 手柄转速(r/min) 150 绝缘电阻(MΩ) ≥20 电压试验(V)500。
ZC29B型电阻仪使用教程
检查测试棒与测试线
测试线：不能有破损与断股等；且要达到规定的长度。 测试棒：要求0.6米以上 。
拆卸接地引下线
戴好绝缘手套 正确使用工具 一次性完全拆完全部接地引下线
测试接地地阻
1、横线路90°方向。 2、c、p线相距大于1米、平行不得交叉。 3、两线不得缠绕、打结。 4、接地针深度大于0.6米、打磨接触点。
1
2
3
恢复接地引下线
拆除各点接线、打磨各接触点 戴好绝缘手套、正确使用工器具恢复 接地引下线，将螺栓连接牢固紧密 清理工作现场
检测该表是否正常
பைடு நூலகம்
依图所示，用该表中的附件中的最长的40米或20米导线， 分别将导线头、尾连接到E、E和P、C短接端即可。倍率 开关2指在×1或×0.1档，摇动发电机摇柄4，每分钟150转， 转动电位器刻度1使检流计3指在“0”位上，此时刻度盘读 数乘以倍率档应为1Ω或0.5Ω左右，说明该表为正常
E
E
P C
1、电位器刻度盘 2、倍率开关 3、检流计 4、发电机摇柄 5、四个接线钮
1
2
3
4
5
THE END
谢 谢 大 家
测量接地装置地网电阻
接地的几种方法：
A ， 保护接地 ；当电气设备由于绝缘及其 它事故发生漏电时，金属外壳就 可能带电， 为防止触电事故，必将电气设备外壳接地 B ， 防雷接地 ；高大建筑物的避雷器接地 C ， 工作接地 ；电器设备因正常工作或排 除故障需要，将电路中某一接地 （通常是 中性点）称工作接地
接线方式
c、p、e及各点连接正确，接触良好。 地面平整、摇表时，摇表不会簸动。 从最大档，最大读数开始。 由慢到快，直至达每分钟120转，连续5秒以上。 读数准确、真确记录

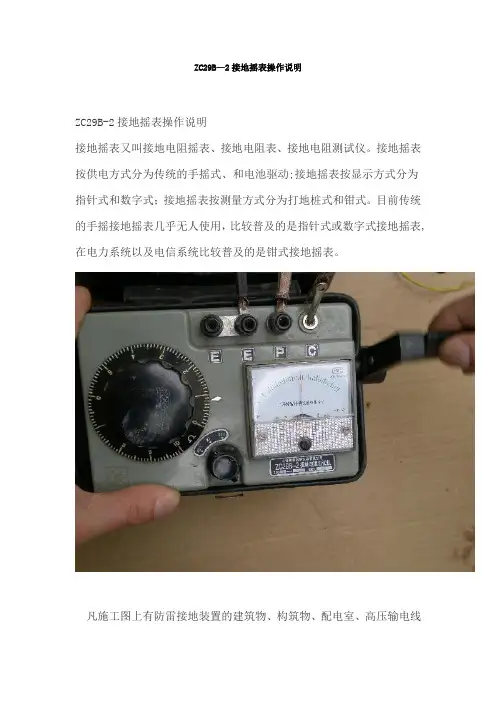

ZC29B-2接地摇表操作说明
ZC29B—2接地摇表操作说明ZC29B-2接地摇表操作说明接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动;接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表,在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量;单位工程竣工时还要进行复测，作为工程竣工的资料之一.以ZC29B-2型摇表测试方法如下:（1）在E－E两个接线柱测量接地电阻时,用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上.测量屏蔽体电阻时，应松开镀铬铜板,一个E接线柱接接地体，另一个E接线柱接屏蔽。
(2）P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
（3）C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2.2 接地电阻测试仪设置的技术要求（1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳,便于操作。
(2)每个接线头的接线柱都必须接触良好，连接牢固.(3）两个接地极插针应设置在离待测接地体左右分别为20m和40m 的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。
(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线.(5）如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。
（7）雨后连续7个晴天后才能进行接地电阻的测试。
（8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3 接地电阻测试仪的操作要领（1)测试仪设置符合规范后才开始接地电阻值的测量.(2）测量前,接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
ZC29B型接地电阻表使用说明书 (2)
Z C29B型接地电阻表使用说明书一、概述ZC29B型系列模拟式接地电阻表功能全、准确度高，操作方便可靠，自带发电机，适合野外使用。
它可用于测量各种电力系统、电气设备、通信铁塔、高层建筑等接地系统的接地电阻，还可以测量低电阻导体的电阻值及土壤的电阻率。
ZC29B型接地电阻表由手摇发电机、电流互感器、滑线电位器及检流计等组成。
全部机构装在塑料壳内，辅助探棒及导线等装于背包内，携带极为方便。
本仪表执行标准GB/T7676-1998国家标准。
二、规格、性能及技术指标2、使用温湿度：温度（-20—40）℃；相对湿度≤80%。
3、检验温湿度：温度（23℃±5℃）；相对湿度≤75%。
4、摇柄额定转速：150r/min。
5、倾斜影响：仪表向任何一方倾斜5o时，其指示值的改变量不超过准确度的50%。
6、外磁场影响：对外界磁场强度为0.4kA/m时，仪表指示值的改变量不超过准确度的100%。
7、绝缘电阻：在常温常湿下不小于30MΩ。
8、绝缘强度：线路与外壳之间的绝缘能承受50Hz的正弦波交流电压1kv历时1min。
9、外形尺寸：axbxh（172x116x135）mm。
10、重量：约1.5kg（包括附件）。
三、使用说明1、使用连接导线要求见下表：A、标准连接导线配备：2、接线方法（见图1）3、被测接地极E’距电位探棒P’20米（10米）电流探棒C’40米（20米）三点成一线。
E端钮接5米导线，P端钮接20米（10米）导线，C端钮接40米（20米）导线。
连接处必须接触良好，否则测量结果不准确。
4、将仪表水平放置检查检流计是否在零位上，否则可将零位调节器调至零位上。
5、将倍率开关2置于最大倍率慢慢转动发电机的摇柄4，同时旋动电位器刻度盘1，使检流计3指针指在“0”位上。
6、当检流计的指针接近平衡时，加快发电机摇柄转速，使其达到150/min，再转动电位器刻度盘使检流计平衡，此时刻度盘的读数乘以倍率即为被测接地点的接地电阻值。

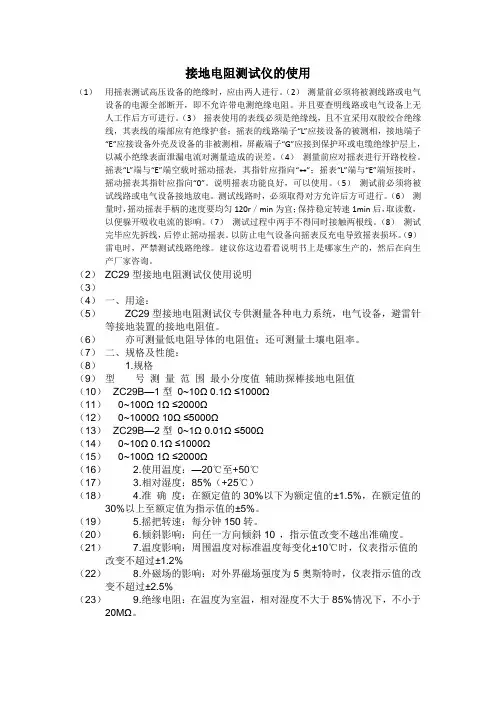

ZC29B-1接地电阻测试仪
接地电阻测试仪的使用（1）用摇表测试高压设备的绝缘时，应由两人进行。
（2）测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。
并且要查明线路或电气设备上无人工作后方可进行。
（3）摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。
（4）测量前应对摇表进行开路校检。
摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“0”。
说明摇表功能良好，可以使用。
（5）测试前必须将被试线路或电气设备接地放电。
测试线路时，必须取得对方允许后方可进行。
（6）测量时，摇动摇表手柄的速度要均匀120r／min为宜；保持稳定转速1min后，取读数，以便躲开吸收电流的影响。
（7）测试过程中两手不得同时接触两根线。
（8）测试完毕应先拆线，后停止摇动摇表。
以防止电气设备向摇表反充电导致摇表损坏。
（9）雷电时，严禁测试线路绝缘。
建议你这边看看说明书上是哪家生产的，然后在向生产厂家咨询。
（2）ZC29型接地电阻测试仪使用说明（3）（4）一、用途：（5）ZC29型接地电阻测试仪专供测量各种电力系统，电气设备，避雷针等接地装置的接地电阻值。
（6）亦可测量低电阻导体的电阻值；还可测量土壤电阻率。
（7）二、规格及性能：（8） 1.规格（9）型号测量范围最小分度值辅助探棒接地电阻值（10）ZC29B—1型0~10Ω 0.1Ω ≤1000Ω（11）0~100Ω 1Ω ≤2000Ω（12）0~1000Ω 10Ω ≤5000Ω（13）ZC29B—2型0~1Ω 0.01Ω ≤500Ω（14）0~10Ω 0.1Ω ≤1000Ω（15）0~100Ω 1Ω ≤2000Ω（16） 2.使用温度：—20℃至+50℃（17） 3.相对湿度：85%（+25℃）（18） 4.准确度：在额定值的30%以下为额定值的±1.5%，在额定值的30%以上至额定值为指示值的±5%。
ZC29B-2接地摇表操作说明
ZC29B—2接地摇表操作说明ZC29B-2接地摇表操作说明接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用,比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。
以ZC29B-2型摇表测试方法如下：(1）在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时,应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
（2）P柱接随仪表配来的20m纯铜导线,导线另一端接插针.（3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2.2 接地电阻测试仪设置的技术要求（1）接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
（2）每个接线头的接线柱都必须接触良好，连接牢固.(3）两个接地极插针应设置在离待测接地体左右分别为20m和40m 的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上.（4）不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5）如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
（6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置.(7）雨后连续7个晴天后才能进行接地电阻的测试。
(8)待测接地体应先进行除锈等处理,以保证可靠的电气连接。
3 接地电阻测试仪的操作要领（1)测试仪设置符合规范后才开始接地电阻值的测量。
ZC29型接地电阻测试仪使用说明_百度文库.
ZC29型接地电阻测试仪使用说明一、用途:ZC29型接地电阻测试仪专供测量各种电力系统，电气设备,避雷针等接地装置的接地电阻值。
亦可测量低电阻导体的电阻值;还可测量土壤电阻率。
二、规格及性能:1. 规格型号测量范围最小分度值辅助探棒接地电阻值ZC29B —1 型0~10Q 0.1 Q < 1000Q0~100Q 1 Q < 2000Q0~1000Q 10 Q < 5000 QZC29B —2 型0~1Q 0.01 Q < 500 Q0~10Q 0.1 Q < 1000Q0~100Q 1 QC 2000 Q2. 使用温度:—20E至+50 C3. 相对湿度：85%(+25C4. 准确度:在额定值的30%以下为额定值的±1.5%,在额定值的30%以上至额定值为指示值的±5%。
5. 摇把转速：每分钟150转6. 倾斜影响:向任一方向倾斜10 °,指示值改变不越出准确度。
7. 温度影响：周围温度对标准温度每变化±0C时，仪表指示值的改变不超过±1.2%8. 外磁场的影响：对外界磁场强度为5奥斯特时, 仪表指示值的改变不超过±2.5%9. 绝缘电阻:在温度为室温，相对湿度不大于85%情况下，不小于20M Q。
10.绝缘强度：线路与外壳间的绝缘能承受50赫的正弦波交流电压0.5KV 历时一分钟。
1 1 .(1连续冲击试验:加速度:10 ±1g; 相应脉冲持续时间:11 2±ms; 脉冲重复频率:60~100次/分;连续冲击次数: 1 000 ±1 0次;脉冲波形:近似半正弦波; 试验时间:3~ 1 0分钟后不损坏。
(2跌落试验:250mm 高度自由跌落4次,不损坏。
12. 外形尺寸：约172 *16X135毫米。
13. 重量:约2.4公斤。
三、结构和工作原理:1. 结构:ZC29型接地电阻测试仪由手摇发电机、电流互感器、滑线电阻及检流计等组成。
ZC29B-2型接地摇表使用方法说明及接地电阻测试标准
ZC29B-2型接地摇表使用方法说明及接地电阻测试标准接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表(ZC-8)几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一.1、以ZC29B-2型摇表测试方法如下：1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2、接地电阻测试仪设置的技术要求1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
2)每个接线头的接线柱都必须接触良好，连接牢固。
3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。
4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置7)雨后连续7个晴天后才能进行接地电阻的测试。
8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3、接地电阻测试仪的操作要领1)测试仪设置符合规范后才开始接地电阻值的测量。
2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
ZC29B-2接地摇表操作说明
Z C29B-2接地摇表操作说明(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除窗体顶端ZC29B-2接地摇表操作说明ZC29B-2接地摇表操作说明接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。
以ZC29B-2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
(2)每个接线头的接线柱都必须接触良好，连接牢固。
(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m 的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。
(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。
(7)雨后连续7个晴天后才能进行接地电阻的测试。
ZC29B型接地电阻表使用说明书
ZC29B型接地电阻表使用说明书一、概述ZC29B型系列模拟式接地电阻表功能全、准确度高，操作方便可靠，自带发电机，适合野外使用。
它可用于测量各种电力系统、电气设备、通信铁塔、高层建筑等接地系统的接地电阻，还可以测量低电阻导体的电阻值及土壤的电阻率。
ZC29B型接地电阻表由手摇发电机、电流互感器、滑线电位器及检流计等组成。
全部机构装在塑料壳内，辅助探棒及导线等装于背包内，携带极为方便。
本仪表执行标准GB/T7676-1998国家标准。
二、规格、性能及技术指标2、使用温湿度：温度（-20—40）℃；相对湿度≤80%。
3、检验温湿度：温度（23℃±5℃）；相对湿度≤75%。
4、摇柄额定转速：150r/min。
5、倾斜影响：仪表向任何一方倾斜5º时，其指示值的改变量不超过准确度的50%。
6、外磁场影响：对外界磁场强度为0.4kA/m时，仪表指示值的改变量不超过准确度的100%。
7、绝缘电阻：在常温常湿下不小于30 MΩ。
8、绝缘强度：线路与外壳之间的绝缘能承受50 Hz的正弦波交流电压1kv历时1min。
9、外形尺寸：a x b x h （172x116x135）mm。
10、重量：约1.5kg（包括附件）。
三、使用说明1、使用连接导线要求见下表：A、标准连接导线配备：2、接线方法（见图1）3、被测接地极E’距电位探棒P’20米（10米）电流探棒C’40米（20米）三点成一线。
E端钮接5米导线，P端钮接20米（10米）导线，C端钮接40米（20米）导线。
连接处必须接触良好，否则测量结果不准确。
4、将仪表水平放置检查检流计是否在零位上，否则可将零位调节器调至零位上。
5、将倍率开关2置于最大倍率慢慢转动发电机的摇柄4，同时旋动电位器刻度盘1，使检流计3指针指在“0”位上。
6、当检流计的指针接近平衡时，加快发电机摇柄转速，使其达到150/min，再转动电位器刻度盘使检流计平衡，此时刻度盘的读数乘以倍率即为被测接地点的接地电阻值。
ZC29B-2接地摇表操作说明
ZC29B-2接地摇表操作说明ZC29B-2接地摇表操作说明接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。
以ZC29B-2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
(2)每个接线头的接线柱都必须接触良好，连接牢固。
(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m 的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。
(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。
(7)雨后连续7个晴天后才能进行接地电阻的测试。
(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3 接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZC29型接地电阻测试仪使用说明
一、用途：
ZC29型接地电阻测试仪专供测量各种电力系统，电气设备，避雷针等接地装置的接地电阻值。
亦可测量低电阻导体的电阻值；还可测量土壤电阻率。
二、规格及性能：
1.规格
型号测量范围最小分度值辅助探棒接地电阻值
ZC29B—1型0~10Ω 0.1Ω ≤1000Ω
0~100Ω 1Ω ≤2000Ω
0~1000Ω 10Ω ≤5000Ω
ZC29B—2型0~1Ω 0.01Ω ≤500Ω
0~10Ω 0.1Ω ≤1000Ω
0~100Ω 1Ω ≤2000Ω
2.使用温度：—20℃至+50℃
3.相对湿度：85%（+25℃）
4.准确度：在额定值的30%以下为额定值的±1.5%，在额定值的30%以上至额定值为指示值的±5%。
5.摇把转速：每分钟150转。
6.倾斜影响：向任一方向倾斜10°，指示值改变不越出准确度。
7.温度影响：周围温度对标准温度每变化±10℃时，仪表指示值的改变不超过±1.2%
8.外磁场的影响：对外界磁场强度为5奥斯特时，仪表指示值的改变不超过±2.5%
9.绝缘电阻：在温度为室温，相对湿度不大于85%情况下，不小于20MΩ。
10.绝缘强度：线路与外壳间的绝缘能承受50赫的正弦波交流电压0.5KV历时一分钟。
11.(1)连续冲击试验:加速度:10±1g;相应脉冲持续时间:11±2ms; 脉冲重复
频率:60～100次/分；连续冲击次数：1000±10次；脉冲波形：近似半正弦波；试验时间：3～10分钟后不损坏。
（2）跌落试验：250mm高度自由跌落4次，不损坏。
12.外形尺寸：约172×116×135毫米。
13.重量：约2.4公斤。
三、结构和工作原理：
1.结构：
ZC29型接地电阻测试仪由手摇发电机、电流互感器、滑线电阻及检流计等组成。
全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
2.工作原理：
当发电机摇柄以每分钟150转的速度转动时，产生105～115周的交流电，测试仪的两个E端经过5米导线接到被测物，P端钮和C端钮接到相应的两根辅助探棒上。
电流I1由发电机出发经过R5电流探棒Cˊ至大地，被测物和电流
互感器CT的一次绕组回到发电机，由电流互感器二次绕组感应产生I2通过电位器RS，借助调节电位器RS可使检流计到达零位。
因此，在标度盘满刻度为10，读数为N时：
K=CT电流互感器的电流比ZC29B—1 K=4
ZC29B—2 K=1/4
所以RX即为被测接地电阻值。
四、使用说明：
接地电阻测量时的接线方式如图1所示：
具体操作步骤如下：
1. 沿被测接地极（线）E′使电位探棒P′和电流探棒C′依直线彼此相距20米，且电位探棒P′系在E′和C′之间。
2. E端钮接5米导线，P端钮接20米导线，C端钮接40米导线。
3. 将仪表放置水平而后检查检流计是否指向零，否则可将零位调正器调节零位。
4. 将“倍率标度”置于最大倍率，慢慢摇动发电机的摇把，左手同时旋动电位器刻度盘，使检流计指针指向“0”。
5. 当检流计的指针接近平衡（很小摆动）时，加快发电机摇柄转速，使其达到每分钟150转。
再转动电位器刻度盘，使检流计平衡（指针指向“0”），此时电位器刻度盘的读数乘以倍率（档）即为被测接地电阻的数值。
6. 当刻度盘读数小于1时，应将倍率开关置于较小倍率，重新调整刻度盘以得到正确读数。
7. 当测量小于1Ω的接地电阻时，应将E端和E′端之间的联接片拆开，分别用2根导线（E端接到被接地物体的接地线上，E′端接到靠近接地体的接地线上），以消除测量时联接导线电阻的附加误差，操作步骤同上。
8. 当检流计的灵敏度过高时，可将二根探棒插入土壤浅一些，当检流计灵敏度过低时，可沿探棒注水使其湿润。
五、注意事项：
1. 禁止在有雷电或被测物带电时进行测量。
2. 进行测量时，要清除接地线上的油漆和铁锈，减小E—E′端线上的接触电阻。
3. 测量时应把仪表放平稳，不使仪表摇晃，以使检流计指针平稳地指向“0”。
4. 仪表运输须小心轻放，避免剧烈动震动。
六、仪表附件：
1. 辅助探棒2根
2. 导线5米1根
20米1根
40米1根
3. 附件袋1只
4. 使用说明书1本
5. 产品合格证1份
七、电气原理图：(上海第六电表厂)。
