化工仪表基本知识

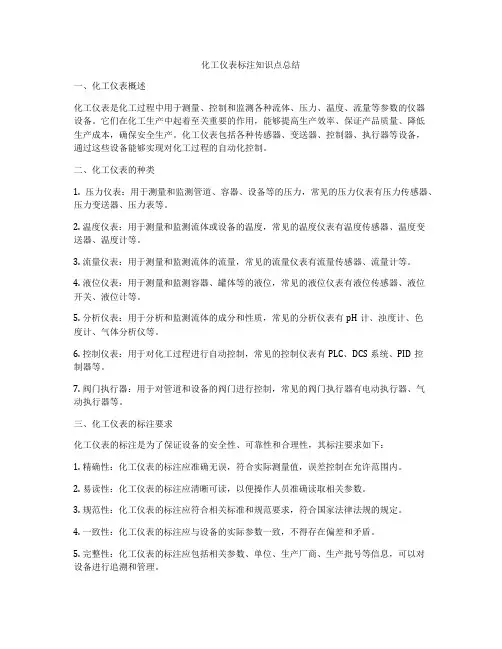

化工仪表标注知识点总结
一、化工仪表概述化工仪表是化工过程中用于测量、控制和监测各种流体、压力、温度、流量等参数的仪器设备。
它们在化工生产中起着至关重要的作用，能够提高生产效率、保证产品质量、降低生产成本，确保安全生产。
化工仪表包括各种传感器、变送器、控制器、执行器等设备，通过这些设备能够实现对化工过程的自动化控制。
二、化工仪表的种类1. 压力仪表：用于测量和监测管道、容器、设备等的压力，常见的压力仪表有压力传感器、压力变送器、压力表等。
2. 温度仪表：用于测量和监测流体或设备的温度，常见的温度仪表有温度传感器、温度变送器、温度计等。
3. 流量仪表：用于测量和监测流体的流量，常见的流量仪表有流量传感器、流量计等。
4. 液位仪表：用于测量和监测容器、罐体等的液位，常见的液位仪表有液位传感器、液位开关、液位计等。
5. 分析仪表：用于分析和监测流体的成分和性质，常见的分析仪表有pH计、浊度计、色度计、气体分析仪等。
6. 控制仪表：用于对化工过程进行自动控制，常见的控制仪表有PLC、DCS系统、PID控制器等。
7. 阀门执行器：用于对管道和设备的阀门进行控制，常见的阀门执行器有电动执行器、气动执行器等。
三、化工仪表的标注要求化工仪表的标注是为了保证设备的安全性、可靠性和合理性，其标注要求如下：1. 精确性：化工仪表的标注应准确无误，符合实际测量值，误差控制在允许范围内。
2. 易读性：化工仪表的标注应清晰可读，以便操作人员准确读取相关参数。
3. 规范性：化工仪表的标注应符合相关标准和规范要求，符合国家法律法规的规定。
4. 一致性：化工仪表的标注应与设备的实际参数一致，不得存在偏差和矛盾。
5. 完整性：化工仪表的标注应包括相关参数、单位、生产厂商、生产批号等信息，可以对设备进行追溯和管理。
1. 符号标注：化工仪表的标注应包括相关的符号和文字说明，以便操作人员快速理解和识别。
2. 参数标注：化工仪表的标注应包括相关的参数和单位，如压力仪表的压力单位为MPa或kPa，温度仪表的温度单位为℃或℉。
化工仪表培训资料
物位仪表的操作步骤
首先需要了解物位仪表的量程和精 度等级等信息，然后进行测量，最 后记录测量结果。
物位仪表的故障排查
若物位仪表出现故障，需要根据故 障现象排查故障原因，并采取相应 的措施进行修复。
05
化工仪表的安全使用与管理
化工仪表的安全使用
正确选用和安装化工仪表
选择符合工艺和设备要求的仪表，并按照使用说明书正确安装。
成分分析仪表故障及排 除方法
液位仪表可能出现的故障包括指示不准确、 波动、无法测量等。排除方法包括检查导压 管、校准仪表、检查传感器等。
成分分析仪表可能出现的故障包括指示不准 确、无法测量等。排除方法包括检查气路、 清洗或更换传感器、校准仪表等。
02
化工仪表的安装与调试
化工仪表的安装
安装前的准备
若压力仪表出现故障，需要根据故障现象排 查故障原因，并采取相应的措施进行修复。
温度仪表的操作与使用
温度仪表的测温原理
温度仪表的测温原理主要有热电偶 和热电阻两种。
温度仪表的安装
应选择适宜的位置安装温度仪表， 同时需要保证其固定和接线牢固， 防止出现脱落现象。
温度仪表的操作步骤
首先需要了解温度仪表的量程和精 度等级等信息，然后进行测量，最 后记录测量结果。
首先需要了解流量仪表的量程和精度等级等 信息，然后进行测量，最后记录测量结果。
若流量仪表出现故障，需要根据故障现象排 查故障原因，并采取相应的措施进行修复。
物位仪表的操作与使用
物位仪表的测量原理
物位仪表的测量原理主要有超声波 和浮力两种。
物位仪表的安装
应选择适宜的位置安装物位仪表， 同时需要保证其固定和接线牢固， 防止出现脱落现象。
压力仪表用于测量和控 制系统中的压力。根据 测量原理，压力仪表可 分为弹性式、压差式、 压力传感器等。
化工仪表基础知识
化工仪表基础知识1. 概述化工仪表是化工生产中不可或缺的一部分，其主要用于监测、测量和控制工艺参数，保障生产过程的稳定运行和质量的可控性。
本文将介绍化工仪表的基础知识，包括常见的仪表种类、测量原理和技术参数等内容。
2. 常见的化工仪表种类2.1 温度仪表温度仪表用于测量和监控化工过程中的温度参数。
常见的温度仪表有普通温度计、热电阻和热电偶等。
普通温度计通过液体的热胀冷缩原理进行测量，适用于一般温度范围。
热电阻和热电偶基于热电效应原理，能够测量更广泛的温度范围。
2.2 压力仪表压力仪表用于测量和监控化工工艺过程中的压力参数。
常见的压力仪表有压力计、压力变送器和压力传感器等。
压力计通过弹簧的变形或液体的静压力的测量实现压力的测量。
压力变送器基于压力敏感元件的变形产生电信号，将压力变成电信号输出。
压力传感器则基于压阻效应或电容效应，将压力转换为电信号。
2.3 流量仪表流量仪表用于测量和监控化工过程中的流体流量参数。
常见的流量仪表有流量计、涡街流量计和电磁流量计等。
流量计主要通过流体在一定时间内通过测量装置的体积来计算流速，从而得到流量。
涡街流量计则通过流体在流经涡街装置时形成的涡街频率变化计算流速。
电磁流量计基于法拉第电磁感应定理，通过测量液体内流经管道时的电磁感应电势差来计算流速。
2.4 液位仪表液位仪表用于测量和监控化工容器中的液位参数。
常见的液位仪表有浮子液位计、超声波液位计和雷达液位计等。
浮子液位计通过浮子的上下浮动来反映液位的高低。
超声波液位计通过发射超声波并接收其回波来测量液位。
雷达液位计利用雷达波的发送和接收时间差来计算液位。
3. 化工仪表的测量原理化工仪表的测量原理根据不同的仪表种类而有所不同。
温度仪表的测量原理主要包括热膨胀原理、电阻变化原理和电势差原理。
热膨胀原理是普通温度计的基础测量原理，其通过测量液体体积的变化来计算温度。
热电阻和热电偶则利用热电效应原理，将温度转换为电信号进行测量。
化工厂仪表知识点总结
化工厂仪表知识点总结一、压力仪表压力仪表是化工生产过程中最常用的仪表之一，它主要用来测量和监测管道或容器内的压力。
常见的压力仪表有压力变送器、压力开关、差压变送器等。
1. 压力变送器压力变送器是将被测压力转换为标准信号输出的设备。
它通常由压力传感器和信号处理电路组成，可以将被测压力转换为电流信号（4～20mA）或电压信号（0～10V），以便用于控制系统或记录仪表。
压力变送器的选型需考虑被测介质的性质、温度、精度要求、安全压力等因素，以确保其在化工生产过程中的可靠性和准确性。
2. 压力开关压力开关是一种用于压力控制的开关设备，当被测压力达到设定值时，压力开关会进行相应的动作，如通电或断电。
它通常用于过压、欠压保护及压力调节等方面。
压力开关的选型需考虑被测介质的性质、压力范围、工作压力、接触电流容量等因素，以确保其在化工生产过程中的稳定性和可靠性。
3. 差压变送器差压变送器是用来测量管道或容器内不同压力的设备，它通过测量两侧压力的差值来获得差压信号。
差压变送器通常用于流量、液位、浓度等参数的测量。
差压变送器的选型需考虑被测介质的性质、温度、精度要求、压力范围等因素，以确保其在化工生产过程中的准确性和可靠性。
二、温度仪表温度仪表是用来测量和监测化工生产过程中各种介质的温度的仪器和设备。
常见的温度仪表有温度传感器、温度变送器等。
1. 温度传感器温度传感器是测量介质温度的设备，它根据不同的工作原理可以分为接触式和非接触式两种。
接触式温度传感器主要有热电偶、热电阻、热敏电阻等，而非接触式温度传感器主要有红外线温度计、光纤光栅温度测量仪等。
在选型时，需考虑被测介质的性质、温度范围、精度要求、安全要求等因素，以确保温度传感器在化工生产过程中的准确性和可靠性。
2. 温度变送器温度变送器是将被测温度转换为标准信号输出的设备，它通常由温度传感器和信号处理电路组成，可以将被测温度转换为电流信号（4～20mA）或电压信号（0～10V），以便用于控制系统或记录仪表。
化工仪表必会知识点总结
化工仪表必会知识点总结化工仪表是化工生产过程中必不可少的一部分，它能够对生产过程中的各种参数进行监测、控制和调节。
化工仪表的正确使用和维护对于保障生产安全、提高生产效率起着至关重要的作用。
本文将对化工仪表的相关知识进行总结，以供化工从业人员参考。
1. 化工仪表的分类化工仪表可以按照功能划分为监测仪表、控制仪表和调节仪表。
监测仪表用于监测生产过程中的各项参数，如温度、压力、流量、液位等；控制仪表用于实现生产过程中的自动化控制；调节仪表用于调节生产过程中的参数，以满足生产工艺要求。
2. 化工仪表的基本原理化工仪表的工作原理一般基于物理、化学和电子等原理。
其中，温度、压力、液位和流量的测量原理包括热电偶、电阻式传感器、毛细管压力计、浮子液位计和涡街流量计等。
3. 化工仪表的应用领域化工仪表广泛应用于石油化工、化学工业、制药、食品加工等领域。
在这些领域，化工仪表可以用于监测和控制各种参数，包括温度、压力、液位、流量、PH值等。
4. 化工仪表的维护与保养化工仪表的正确使用和维护对于保障生产过程的安全和稳定起着至关重要的作用。
在日常生产中，应定期对化工仪表进行检查、校准和维护，以确保其正常工作。
5. 化工仪表的故障排除化工仪表在使用过程中会出现各种故障，如传感器损坏、电路故障、信号丢失等。
对于这些故障，操作人员应掌握相应的故障排除方法，确保生产过程的正常进行。
综上所述，化工仪表是化工生产过程中不可或缺的一部分，它能够对生产过程中的各种参数进行监测、控制和调节。
化工从业人员应了解化工仪表的分类、基本原理、应用领域、维护与保养和故障排除方法，以确保化工仪表的正常运转，保障生产过程的安全和稳定。

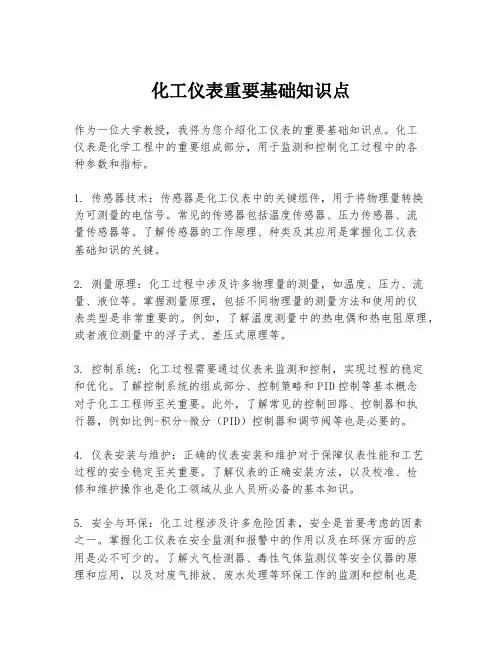

化工仪表重要基础知识点
化工仪表重要基础知识点作为一位大学教授，我将为您介绍化工仪表的重要基础知识点。
化工仪表是化学工程中的重要组成部分，用于监测和控制化工过程中的各种参数和指标。
1. 传感器技术：传感器是化工仪表中的关键组件，用于将物理量转换为可测量的电信号。
常见的传感器包括温度传感器、压力传感器、流量传感器等。
了解传感器的工作原理、种类及其应用是掌握化工仪表基础知识的关键。
2. 测量原理：化工过程中涉及许多物理量的测量，如温度、压力、流量、液位等。
掌握测量原理，包括不同物理量的测量方法和使用的仪表类型是非常重要的。
例如，了解温度测量中的热电偶和热电阻原理，或者液位测量中的浮子式、差压式原理等。
3. 控制系统：化工过程需要通过仪表来监测和控制，实现过程的稳定和优化。
了解控制系统的组成部分、控制策略和PID控制等基本概念对于化工工程师至关重要。
此外，了解常见的控制回路、控制器和执行器，例如比例-积分-微分（PID）控制器和调节阀等也是必要的。
4. 仪表安装与维护：正确的仪表安装和维护对于保障仪表性能和工艺过程的安全稳定至关重要。
了解仪表的正确安装方法，以及校准、检修和维护操作也是化工领域从业人员所必备的基本知识。
5. 安全与环保：化工过程涉及许多危险因素，安全是首要考虑的因素之一。
掌握化工仪表在安全监测和报警中的作用以及在环保方面的应用是必不可少的。
了解火气检测器、毒性气体监测仪等安全仪器的原理和应用，以及对废气排放、废水处理等环保工作的监测和控制也是重要的内容。
这些是化工仪表的重要基础知识点，掌握这些知识将有助于理解化工过程的监测和控制，并能够在实际工作中有效应用。
化工仪表知识点总结
化工仪表知识点总结一、化工仪表概述化工仪表是指用于监测、控制和调节化工生产过程的仪器设备。
它在化工生产中起着至关重要的作用，能够帮助化工企业实现生产过程的自动化、智能化，提高生产效率、降低能耗、保证产品质量和安全生产。
化工仪表的种类繁多，涉及到压力、温度、流量、液位、分析和控制等方面，是化工生产过程中必不可少的一部分。
二、化工仪表的分类1.按照测量参数分类：包括压力仪表、温度仪表、流量仪表、液位仪表、分析仪表和控制仪表。
2.按照测量原理分类：包括机械式仪表、电气式仪表、电子式仪表和智能式仪表。
3.按照使用场合分类：包括在线仪表和离线仪表。
4.按照仪表功能分类：包括监测仪表、控制仪表、调节仪表和执行仪表。
三、化工仪表的应用1.压力仪表：用于测量管道或容器内的压力，广泛应用于化工生产中的压缩空气、气体输送、液体输送等场合。
2.温度仪表：用于测量介质的温度，可以用于化工生产中的蒸汽、油品、化工原料的温度测量。
3.流量仪表：用于测量管道中介质的流动速度，可以用于化工生产中的液体、气体、固体颗粒的流量测量。
4.液位仪表：用于测量容器内的液体或固体的液位，可以用于化工生产中的反应釜、储罐、槽罐的液位监测。
5.分析仪表：用于对介质进行成分分析、浓度测量，可以用于化工生产中的化学品的浓度分析、气体的成分分析。
6.控制仪表：用于实时监测生产过程的参数并进行控制，可以用于化工生产中的温度、压力、流量等参数的控制。
7.调节仪表：用于调节介质流量、温度、压力等参数，可以用于化工生产中的阀门、泵、风机等设备的调节。
8.执行仪表：用于执行控制命令，如电磁阀、电动执行器等，是实现自动化控制的重要部分。
四、化工仪表的性能要求1.准确性：仪表的测量结果应该与实际值相符，误差应在允许范围内。
2.稳定性：仪表应该具有良好的稳定性，在长时间的使用过程中保持测量性能不变。
3.可靠性：仪表应该具有良好的抗干扰能力，能够在恶劣环境下正常工作。
化工仪表基础知识
电磁(diàncí)流量计
• 电磁流量计是应用导电体在磁场中运动产生感应电动
势，而感应电动势又和流量大小成正比，通过测电动 势来反映管道流量的原理而制成的。其测量精度和灵 敏度都较高。工业上多用以测量水、矿浆等介质的流 量。可测最大管径达2m，而且(ér qiě)压损极小。但 导电率低的介质，如气体、蒸汽等则不能应用。
第十六页，共36页。
（三）流量(liúliàng)测量
• 流量是指单位时间内流过管道断面的流体数量，为瞬时
流量，流量可分为体积流量和质量流量。体积流量一般 使用的单位是立方米每小时（m3/H）、升每分钟 （L/min）等,质量流量一般使用的单位是公斤每小时 (Kg/H)、吨每小时(T/H)。将瞬时流量进行累计(lèi jì)就 称为总流量。总流量的单位是立方米、升和公斤、吨等 等。用于测量流量的仪表一般可分为三大类：速度式流 量测量仪表、容积式流量测量仪表、质量式流量测量仪 表。
第四页，共36页。
化工(huàgōng)仪表的四大分类
• 一、温度 • 1）温度就是物体的冷热程度。常见的温度
单位是摄氏度，在一个大气压的情况下的 水处于稳定的冰水混合物的状态定义为0℃， 处于稳定的汽水混合物的状态定义为100℃， 将中间的不同热度状态进行(jìnxíng)100等 分，每一份就是1℃。
第二十四页，共36页。
由于控制器现在基本不用了，都 是用DCS系统来操作(cāozuò)和 控制，而DCS系统讲起来又太复 杂了，因此在这里就不对控制部 分进行介绍了。
第二十五页，共36页。
集散控制系统(kònɡ zhì xì tǒnɡ) （Distributed Control system DCS）
第十页，共36页。
化工仪表知识课件PPT课件
压力仪表
压力仪表的特点
能够测量各种流体（气体、液体）的 压力，具有高精度、高稳定性和可靠 性，广泛应用于化工、石油、天然气 等领域。
压力仪表的分类
压力仪表的安装和使用
应安装在易于观察和维护的位置，避 免振动、高温和腐蚀等环境因素对仪 表的影响。
按测量原理可分为弹簧管压力表、电 容式压力变送器和压阻式压力传感器 等。
01
02
03
定期校准
按照规定周期对压力仪表 进行校准，确保其测量准 确性和可靠性。
检查密封性
确保压力仪表的密封性能 良好，防止气体或液体泄 漏。
清洁与润滑
定期对压力仪表进行清洁 和润滑，保证其正常运转。
温度仪表的维护与保养
防爆与隔热
在高温或易爆环境中使用 的温度仪表，应采取相应 的防爆和隔热措施。
化工仪表的作用与重要性
作用
化工仪表在化工生产中起着至关重要的作用，它们能够实时检测和记录各种参 数，如温度、压力、流量和液位等，从而确保生产过程的稳定性和安全性。
重要性
化工仪表是实现自动化生产的关键设备，能够提高生产效率、降低能耗、减少 人工干预，对于化工企业的可持续发展具有重要意义。化工仪表的发展历程与趋势
物位仪表的特点
01
能够测量各种物料（液体、固体）的位置，具有高精度、高稳
定性和可靠性，广泛应用于化工、石油和食品等领域。
物位仪表的分类
02
按测量原理可分为浮力式、电容式和超声波式等。
物位仪表的安装和使用
03
应安装在易于观察和维护的位置，避免振动、高温和腐蚀等环
境因素对仪表的影响。
03
化工仪表的常见故障与排除方法
压力仪表常见故障与排除方法
化工仪表基础知识培训
电磁流量计的特点 1、测量不受液体密度、粘度、温度、压力变化的影响。 2、测量管内无节流装置，无压损、不堵塞，可测量含有纤维、固体颗粒和悬浮物的液体。 3、仪表反映灵敏，量程范围可以任意选定 4、仪表不受液体流动方向的影响，正反向安装均可测量，并安装方便，对直管段要求不高。 5、电磁流量计的电极及内衬材料耐腐性和耐磨性极好，寿命长。可按用户特殊工况要求生产电磁流量计。 6、仪表不能测量气体及不导电液体。
5.6 超声波流量计 超声波流量计的基本原理 利用超声波可以透过物体的特性，在流体管道外设置超声波发送装置，测量管内流体流速，超声波在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。
5.6 超声波流量计特点 1、超声波流量计是一种非接触式仪表，它既可以测量大管径的介质流量也可以用于不易接触和观察的介质的测量。 2、它的测量准确度很高，尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性、高粘度及易燃易爆介质的流量测量问题 3、目前我国只能用于测量200℃以下的流体
谢谢大家！
教学资料整理
仅供参考，
6.阀门 电磁阀
电磁阀
电磁阀
气动开关阀
气动调节阀
气动调节阀是已压缩空气作为驱动，已4-20MA直流电流作为控制信号，
电动调节阀
电动调节阀是已电机作为驱பைடு நூலகம்，已4-20MA直流电流作为控制信号
7.自动控制系统
开环控制系统：不将控制的结果反馈回来影响当前控制的系统 闭环控制系统：可以将控制的结果反馈回来与希望值比较，并根据它们的误差调整控制作用的系统
双金属温度计 双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。 其适用于就地显示 特点 ： 现场显示温度，直观方便； 安全可靠，使用寿命长； 多种结构形式，可满足不同要求。
化工仪表工初学者必看基础知识
化工仪表工初学者必看基础知识1.什么叫液位？什么叫料位？在容器中液体介质的高低叫液位；容器中固体或颗粒状物质的堆积高度叫料位。
2.物位仪表按工作原理可分为哪几类？可分为: 直读式、差压式、浮力式、电磁式、核辐射式、声波式、光学式七大类。
3.玻璃液位计是根据（连通器）原理对液位进行测量的；浮力式液位计是利用（浮力）原理对液位进行测量的；静压式液位计根据（流体静压平衡）原理工作的；电容式物位计是通过电容传感器把（物位）转换为（电容量）的变化来对物位进行测量的。
4.差压式液位计测量的原理是什么？浮力式液位测量的原理是什么？差压式是利用液位或物料堆积对某定点产生压力的原理来工作的；浮力式是利用浮子高度随液位变化而改变或对沉筒的浮力随液位高度而变化的原理工作的。
5.电磁式液位计测量的原理是什么？电磁式液位测量的原理是将液位的变化转换为电量的变化, 通过测出的这些电量的变化来测知液位；核辐射式液位测量原理是利用核辐射透过物料时, 其强度随物质层厚度而变化的原理来工作的。
6.电磁翻板式液位计由哪几部分构成？电磁翻板液位计主要由液位计本体, 内置定向磁性源程序的浮子和翻板箱等部件组成。
7、电磁翻板液位计的工作原理是什么？其原理是：液位计内的浮子, 浮于介质的液面上, 当液位计的本体内的液位随容器液位同步变化时, 浮于其上的浮子也相应发生变化, 在定向磁性源磁能作用下, 翻板箱上的翻板转向, 翻板颜色显示不同的颜色。
翻板颜色界面的变化仅取决于浮子的位置, 而不受介质压力的影响, 适用于现场液位的测量。
8、常用的液位开关有外浮筒式、浮球式、电容式、电阻式、核辐射式、超声波式等。
一般液体可采用外浮筒式、浮球式、电容式、电阻式。
外浮筒式液位开关的设定值在1-300mm内连续可调, 有高温型、高压型、耐腐蚀型等, 在石化、化肥装置中使用较多。
液/液界面使用电容式较好。
泡沫液体可采用电容式或电阻式。
浆状液体和腐蚀性液体可采用电容式核辐射式、超声波式。
化工仪表及自动化知识点整理
化工仪表及自动化知识点整理在化工生产过程中，化工仪表及自动化技术起着至关重要的作用。
它不仅能够实时监测生产过程中的各种参数，还能实现对生产设备的自动控制，从而提高生产效率、保证产品质量、降低生产成本以及保障生产安全。
下面，我们来对化工仪表及自动化的一些重要知识点进行整理。
一、化工仪表的分类与特点化工仪表种类繁多，按照测量参数的不同，可以分为温度仪表、压力仪表、流量仪表、液位仪表等。
温度仪表用于测量化工生产中的温度，常见的有热电偶、热电阻等。
热电偶基于热电效应工作，测量范围广，但精度相对较低；热电阻则是利用电阻值随温度的变化来测量温度，精度较高，但测量范围相对较窄。
压力仪表用于测量压力，包括压力表、压力变送器等。
压力表结构简单，直接显示压力值；压力变送器则将压力信号转换为标准电信号输出，便于远程监测和控制。
流量仪表用来测量流体的流量，常见的有节流式流量计、转子流量计、电磁流量计等。
节流式流量计通过测量节流元件前后的压差来计算流量；转子流量计基于浮子在锥形管内的位置变化来反映流量；电磁流量计则是利用电磁感应原理测量导电液体的流量。
液位仪表用于测量液位，有玻璃管液位计、差压式液位计等。
玻璃管液位计直观简单，但适用范围有限；差压式液位计通过测量液位产生的压差来确定液位高度。
二、化工自动化系统的组成化工自动化系统通常由被控对象、检测仪表、控制器和执行器四部分组成。
被控对象是需要进行控制的生产设备或过程，例如化学反应器、精馏塔等。
检测仪表用于获取被控对象的各种参数信息，并将其转换为易于处理和传输的信号。
控制器是自动化系统的核心，它根据检测仪表提供的信号，按照预定的控制策略计算出控制信号。
执行器则根据控制器的输出信号，对被控对象进行操作，实现控制目的。
常见的执行器有调节阀、变频器等。
三、自动控制系统的分类根据不同的分类标准，自动控制系统可以分为多种类型。
按照给定值的形式，可分为定值控制系统、随动控制系统和程序控制系统。
化工人必须掌握的仪表知识
控制仪表：即调节器，主要是将被调参数测量值与给定
值之间的差值，按一定的数学关系，转换为调节作用，施加
于对象，以校正由于扰动而引起的偏差。
2、仪表的分类
执行器：执行器接受调节器送来的控制信号，改变
被调介质的流量，从而把被调参数维持在所要求的范围内，
是自动调节系统中一个重要的组成部分。
LC
2、仪表的分类
4、检测仪表
一、温度检测仪表
温度测量仪表按测量方式可以分为接触式和非
接触式两大类：
通常来说接触式测温仪表测温仪表比较简单、
可靠，测量精度较高；但因测温元件与被测介质需要进
行充分的热交换，帮需要一定的时间才能达到热平衡，
所以存在测温的延迟现象，同时受耐高温材料的限制，
不能应用于很高的温度测量。接触式测温仪表包括(1)
膨胀式温度计 (2)热电效应测温（热电偶）(3) 热电
阻温度计 等。
4、检测仪表
非接触式仪表测温是通过热辐射原理来测量温
度的，测温元件不需与被测介质接触，测温范围广，不
受测温上限的限制，也不会破坏被测物体的温度场，反
应速度一般也比较快；但受到物体的发射率、测量距离、 烟尘和水气等外界因素的影响，其测量误差较大。非接 触式仪表包括(1) 辐射式温度计 (2) 光电温度计 (3) 比色
检测仪表
流 压 物 可燃 工业 温 成 量 力 位 火灾 电视 度 分
显示仪表
指记累信屏 示录计号幕 仪仪器报显
警示 器器
控制仪表
气动 单元 组合 仪表
电动 单元 组合 仪表
基地 式调 节器
可编 程调 节器
可编 程安全 控制 系统 FSC
执行器
气动调 电动调 液动调 节阀 节阀 节阀
化工仪表知识
1.常用标准节流装置（孔板）、（喷嘴）、（文丘利管）。
2.常用非标准节流装置有（双重孔板）、（圆缺孔板）、（1/4圆喷嘴）和（文丘利喷嘴）。
3.孔板常用取压方法有（角接取压）、（法兰取压），其它方法有（理论取压）、（径距取压）和（管接取压）。
4.标准孔板法兰取压法，上下游取压孔中心距孔板前后端面的间距均为（25.4±0.8）mm，也叫1英寸法兰取压。
5.1151变送器的工作电源范围（12）VDC到（45）VDC，负载从（0）欧姆到（1650）欧姆。
6.1151DP4E变送器的测量范围是（0～6.2）到（0～37.4）Kpa。
7.1151差压变送器的最大正迁移量为（500％），最大负迁移量为（600％）。
8.管道内的流体速度，一般情况下，在（管道中心线）处的流速最大，在（管壁）处的流速等于零。
21.灌隔离液的差压流量计，在开启和关闭平衡阀时，应注意些什么？什么道理？
答案：打开孔板取压阀之前，必须先将平衡阀门打开，然后打开一侧的取压阀，让压力均匀传递到差压流量计正负压两侧后，再关闭平衡阀，最后打开另一个取压阀。否则，仪表单向受压容易损坏。
22.何谓差压变送器的静压误差？
答案：向差压变送器正、负压室同时输入相同压力时，变送器的输出零位会产生偏移，偏移值随着静压的增加而发生变化，这种由于静压而产生的误差，称为静压误差。
23.试述节流装置有哪几种取压方式？
答案： 1.角接取压 2.法兰取压 3.理论取压 4.径距取压 5.管接取压。
24.用差压变送器测流量时，何种条件下需要安装封包？如何安装？
答案：当被测介质是有腐蚀性的气体或液体时，为了保护差压变送器的膜盒和测量导管不被腐蚀需要加装封包；当被测介质是粘性介质时，为了保证测量准确，也需安装封包。封包与节流件的连接口为“进口”，与测量导管的接口为“出口”，则被测介质密度小于封液密度时，封包要“上进下出”，则被测介质密度大于封液密度时，封包要“下进上出”。
