主变差动保护

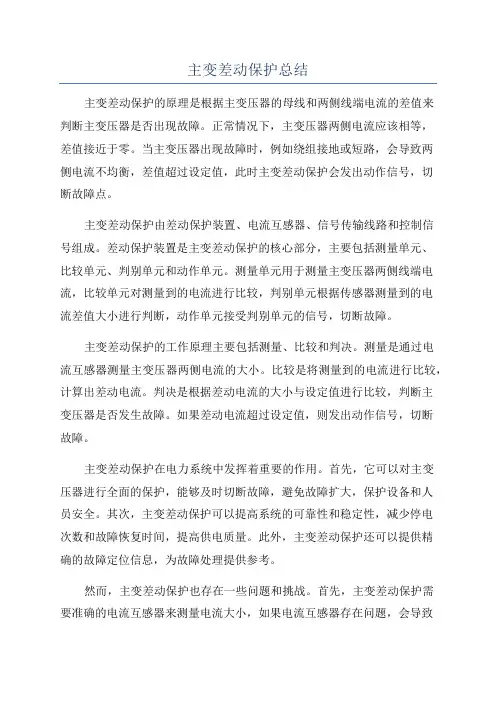

主变差动保护总结
主变差动保护总结主变差动保护的原理是根据主变压器的母线和两侧线端电流的差值来判断主变压器是否出现故障。
正常情况下，主变压器两侧电流应该相等，差值接近于零。
当主变压器出现故障时，例如绕组接地或短路，会导致两侧电流不均衡，差值超过设定值，此时主变差动保护会发出动作信号，切断故障点。
主变差动保护由差动保护装置、电流互感器、信号传输线路和控制信号组成。
差动保护装置是主变差动保护的核心部分，主要包括测量单元、比较单元、判别单元和动作单元。
测量单元用于测量主变压器两侧线端电流，比较单元对测量到的电流进行比较，判别单元根据传感器测量到的电流差值大小进行判断，动作单元接受判别单元的信号，切断故障。
主变差动保护的工作原理主要包括测量、比较和判决。
测量是通过电流互感器测量主变压器两侧电流的大小。
比较是将测量到的电流进行比较，计算出差动电流。
判决是根据差动电流的大小与设定值进行比较，判断主变压器是否发生故障。
如果差动电流超过设定值，则发出动作信号，切断故障。
主变差动保护在电力系统中发挥着重要的作用。
首先，它可以对主变压器进行全面的保护，能够及时切断故障，避免故障扩大，保护设备和人员安全。
其次，主变差动保护可以提高系统的可靠性和稳定性，减少停电次数和故障恢复时间，提高供电质量。
此外，主变差动保护还可以提供精确的故障定位信息，为故障处理提供参考。
然而，主变差动保护也存在一些问题和挑战。
首先，主变差动保护需要准确的电流互感器来测量电流大小，如果电流互感器存在问题，会导致保护装置误动作或漏动作，影响保护的可靠性。
其次，主变差动保护需要对系统进行合理的接线和参数设置，否则会影响保护的准确性和可靠性。
另外，主变差动保护还需要与其他保护装置、自动化系统进行配合工作，需要进行定期的检修和试验，以确保其正常运行。
总之，主变差动保护是电力系统中一种重要的保护装置，具有保护主变压器、提高系统可靠性和稳定性的作用。
通过对主变差动保护的原理、组成、工作原理以及应用进行总结，可以更好地理解和应用主变差动保护，提高电力系统的安全和可靠性。

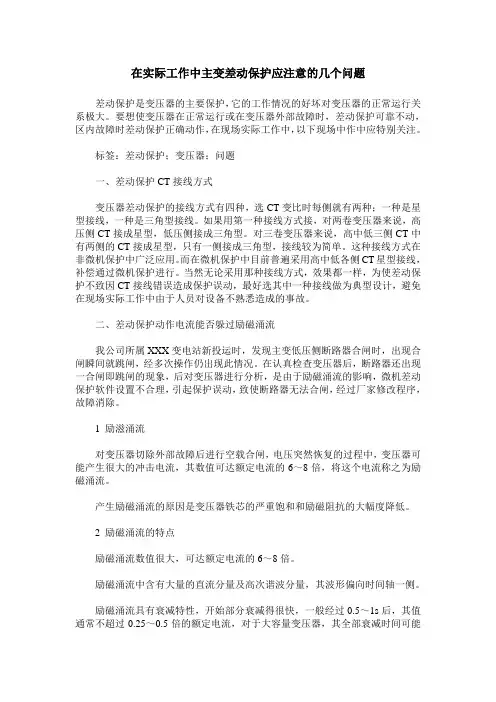

在实际工作中主变差动保护应注意的几个问题
在实际工作中主变差动保护应注意的几个问题差动保护是变压器的主要保护，它的工作情况的好坏对变压器的正常运行关系极大。
要想使变压器在正常运行或在变压器外部故障时，差动保护可靠不动，区内故障时差动保护正确动作，在现场实际工作中，以下现场中作中应特别关注。
标签：差动保护；变压器；问题一、差动保护CT接线方式变压器差动保护的接线方式有四种，选CT变比时每侧就有两种；一种是星型接线，一种是三角型接线。
如果用第一种接线方式接，对两卷变压器来说，高压侧CT接成星型，低压侧接成三角型。
对三卷变压器来说，高中低三侧CT中有两侧的CT接成星型，只有一侧接成三角型，接线较为简单。
这种接线方式在非微机保护中广泛应用。
而在微机保护中目前普遍采用高中低各侧CT星型接线，补偿通过微机保护进行。
当然无论采用那种接线方式，效果都一样，为使差动保护不致因CT接线错误造成保护误动，最好选其中一种接线做为典型设计，避免在现场实际工作中由于人员对设备不熟悉造成的事故。
二、差动保护动作电流能否躲过励磁涌流我公司所属XXX变电站新投运时，发现主变低压侧断路器合闸时，出现合闸瞬间就跳闸，经多次操作仍出现此情况。
在认真检查变压器后，断路器还出现一合闸即跳闸的现象，后对变压器进行分析，是由于励磁涌流的影响，微机差动保护软件设置不合理，引起保护误动，致使断路器无法合闸，经过厂家修改程序，故障消除。
1 励滋涌流对变压器切除外部故障后进行空载合闸，电压突然恢复的过程中，变压器可能产生很大的冲击电流，其数值可达额定电流的6～8倍，将这个电流称之为励磁涌流。
产生励磁涌流的原因是变压器铁芯的严重饱和和励磁阻抗的大幅度降低。
2 励磁涌流的特点励磁涌流数值很大，可达额定电流的6～8倍。
励磁涌流中含有大量的直流分量及高次谐波分量，其波形偏向时间轴一侧。
励磁涌流具有衰减特性，开始部分衰减得很快，一般经过0.5～1s后，其值通常不超过0.25～0.5倍的额定电流，对于大容量变压器，其全部衰减时间可能达到几十秒。

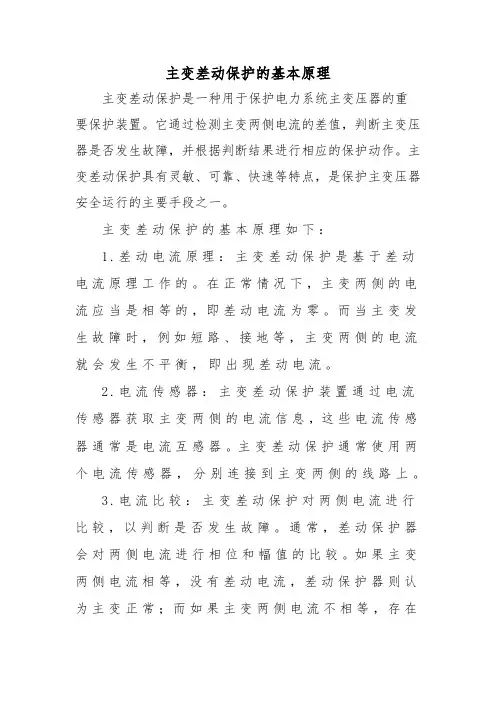

主变差动保护的基本原理
主变差动保护的基本原理主变差动保护是一种用于保护电力系统主变压器的重要保护装置。
它通过检测主变两侧电流的差值，判断主变压器是否发生故障，并根据判断结果进行相应的保护动作。
主变差动保护具有灵敏、可靠、快速等特点，是保护主变压器安全运行的主要手段之一。
主变差动保护的基本原理如下：1.差动电流原理：主变差动保护是基于差动电流原理工作的。
在正常情况下，主变两侧的电流应当是相等的，即差动电流为零。
而当主变发生故障时，例如短路、接地等，主变两侧的电流就会发生不平衡，即出现差动电流。
2.电流传感器：主变差动保护装置通过电流传感器获取主变两侧的电流信息，这些电流传感器通常是电流互感器。
主变差动保护通常使用两个电流传感器，分别连接到主变两侧的线路上。
3.电流比较：主变差动保护对两侧电流进行比较，以判断是否发生故障。
通常，差动保护器会对两侧电流进行相位和幅值的比较。
如果主变两侧电流相等，没有差动电流，差动保护器则认为主变正常；而如果主变两侧电流不相等，存在差动电流，差动保护器则判断主变发生故障。
4.差动保护动作：当差动保护器判断主变发生故障时，它会触发保护动作，以隔离故障点并保护主变。
差动保护器的保护动作通常通过输出一个或多个触发信号来实现，触发信号可以用来操作断路器、闸刀等设备。
5.可靠性增强技术：为了提高主变差动保护的可靠性，常常采用一些增强技术。
例如，差动保护器可以通过设置延时、滞后等功能来抑制瞬时故障误动作。
此外，还可以使用同步电流补偿、零序电流补偿等技术来提高保护的精度和可靠性。
总结起来，主变差动保护通过检测主变两侧电流的差异，来判断主变是否发生故障，并触发相应的保护动作。
它具有灵敏、可靠的特点，是保护主变压器运行安全的重要手段之一。
同时，通过采用增强技术，可以进一步提高保护的可靠性和精度。

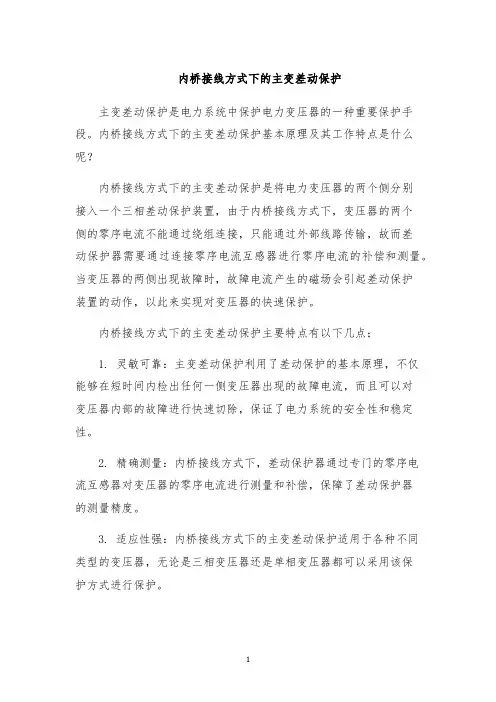

内桥接线方式下的主变差动保护
内桥接线方式下的主变差动保护
主变差动保护是电力系统中保护电力变压器的一种重要保护手段。
内桥接线方式下的主变差动保护基本原理及其工作特点是什么呢？
内桥接线方式下的主变差动保护是将电力变压器的两个侧分别
接入一个三相差动保护装置，由于内桥接线方式下，变压器的两个
侧的零序电流不能通过绕组连接，只能通过外部线路传输，故而差
动保护器需要通过连接零序电流互感器进行零序电流的补偿和测量。
当变压器的两侧出现故障时，故障电流产生的磁场会引起差动保护
装置的动作，以此来实现对变压器的快速保护。
内桥接线方式下的主变差动保护主要特点有以下几点：
1. 灵敏可靠：主变差动保护利用了差动保护的基本原理，不仅
能够在短时间内检出任何一侧变压器出现的故障电流，而且可以对
变压器内部的故障进行快速切除，保证了电力系统的安全性和稳定性。
2. 精确测量：内桥接线方式下，差动保护器通过专门的零序电
流互感器对变压器的零序电流进行测量和补偿，保障了差动保护器
的测量精度。
3. 适应性强：内桥接线方式下的主变差动保护适用于各种不同
类型的变压器，无论是三相变压器还是单相变压器都可以采用该保
护方式进行保护。
4. 可靠性高：内桥接线方式下的主变差动保护不仅可以检测出不同侧变压器的故障，还可以检测到变压器中的内部故障，能够实现对变压器的全面保护。
总的来说，内桥接线方式下的主变差动保护是一种比较实用的变压器保护手段，具有灵敏可靠、精确测量和可靠性高等优点。
在电力系统中的应用越来越广泛，为保障电力系统的安全运行发挥了重要的作用。

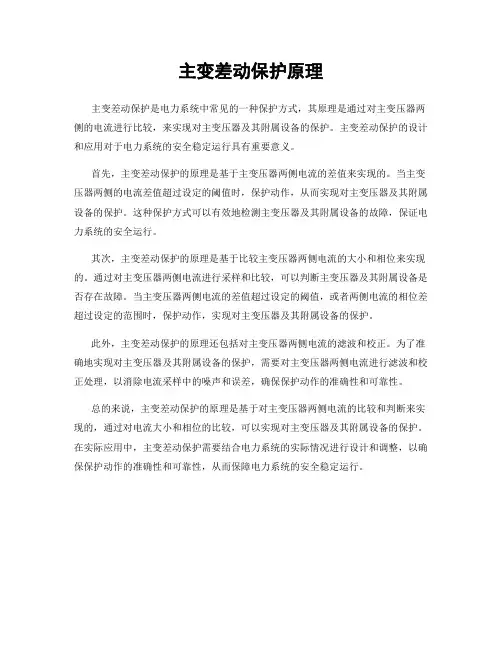

主变差动保护原理
主变差动保护原理
主变差动保护是电力系统中常见的一种保护方式，其原理是通过对主变压器两侧的电流进行比较，来实现对主变压器及其附属设备的保护。
主变差动保护的设计和应用对于电力系统的安全稳定运行具有重要意义。
首先，主变差动保护的原理是基于主变压器两侧电流的差值来实现的。
当主变压器两侧的电流差值超过设定的阈值时，保护动作，从而实现对主变压器及其附属设备的保护。
这种保护方式可以有效地检测主变压器及其附属设备的故障，保证电力系统的安全运行。
其次，主变差动保护的原理是基于比较主变压器两侧电流的大小和相位来实现的。
通过对主变压器两侧电流进行采样和比较，可以判断主变压器及其附属设备是否存在故障。
当主变压器两侧电流的差值超过设定的阈值，或者两侧电流的相位差超过设定的范围时，保护动作，实现对主变压器及其附属设备的保护。
此外，主变差动保护的原理还包括对主变压器两侧电流的滤波和校正。
为了准确地实现对主变压器及其附属设备的保护，需要对主变压器两侧电流进行滤波和校正处理，以消除电流采样中的噪声和误差，确保保护动作的准确性和可靠性。
总的来说，主变差动保护的原理是基于对主变压器两侧电流的比较和判断来实现的，通过对电流大小和相位的比较，可以实现对主变压器及其附属设备的保护。
在实际应用中，主变差动保护需要结合电力系统的实际情况进行设计和调整，以确保保护动作的准确性和可靠性，从而保障电力系统的安全稳定运行。

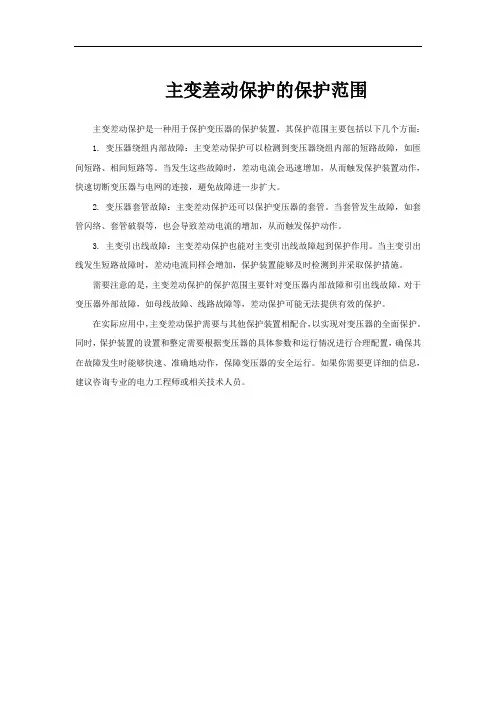

主变差动保护的保护范围
主变差动保护的保护范围
主变差动保护是一种用于保护变压器的保护装置，其保护范围主要包括以下几个方面：
1. 变压器绕组内部故障：主变差动保护可以检测到变压器绕组内部的短路故障，如匝间短路、相间短路等。
当发生这些故障时，差动电流会迅速增加，从而触发保护装置动作，快速切断变压器与电网的连接，避免故障进一步扩大。
2. 变压器套管故障：主变差动保护还可以保护变压器的套管。
当套管发生故障，如套管闪络、套管破裂等，也会导致差动电流的增加，从而触发保护动作。
3. 主变引出线故障：主变差动保护也能对主变引出线故障起到保护作用。
当主变引出线发生短路故障时，差动电流同样会增加，保护装置能够及时检测到并采取保护措施。
需要注意的是，主变差动保护的保护范围主要针对变压器内部故障和引出线故障，对于变压器外部故障，如母线故障、线路故障等，差动保护可能无法提供有效的保护。
在实际应用中，主变差动保护需要与其他保护装置相配合，以实现对变压器的全面保护。
同时，保护装置的设置和整定需要根据变压器的具体参数和运行情况进行合理配置，确保其在故障发生时能够快速、准确地动作，保障变压器的安全运行。
如果你需要更详细的信息，建议咨询专业的电力工程师或相关技术人员。
主变差动保护动作处理步骤
主变差动保护动作处理步骤主变差动保护是电力系统中常用的保护方案之一，用于检测主变压器的内部故障。
当主变出现故障时，差动保护将根据测量电流和相位差来判断是否发生故障，并及时采取保护动作，以防止故障扩大。
本文将深入探讨主变差动保护的动作处理步骤，并分享我的观点和理解。
一、差动保护基本原理和动作判据差动保护的基本原理是通过比较主变两侧的电流，判断主变是否发生故障。
一般情况下，正常工作时，主变两侧的电流应平衡。
当发生内部故障时，故障电流会导致差动电流的产生，从而触发差动保护的动作。
差动保护的动作判据主要包括以下几个方面：1. 检测电流的合格率：差动保护通过检测主变两侧电流的合格率来判断是否发生故障。
在正常工作条件下，合格率应为100%。
若合格率小于100%，则可能说明发生了故障。
2. 相序和相位判据：差动保护还需要检测主变两侧电流的相位差和相序是否一致。
一般情况下，正常工作时，主变两侧电流的相位差应为零或接近零。
若相位差大于一定阈值，或者相序不一致，都可能表明发生了故障。
二、主变差动保护动作处理步骤1. 差动保护动作判据的设置：在应用差动保护前，需要根据主变的特性和工作条件来设置动作判据。
动作判据应根据实际情况进行调整，以确保保护的准确性和可靠性。
2. 采集主变两侧电流信息：差动保护需要采集主变两侧电流的信息，这通常由电流互感器（CT）来实现。
CT将主变两侧电流变比为保护装置能够处理的范围内的电流，并输送给差动保护装置。
3. 进行电流比较和相位比较：差动保护装置会将主变两侧电流进行比较，并计算合格率、相位差等参数。
若合格率小于设定值，或者相位差大于设定阈值，则差动保护装置会判定发生了故障。
4. 动作判据满足时进行差动保护动作：当差动保护装置判定发生了故障时，会触发保护动作，如切断主变的电源和告警等。
三、我的观点和理解作为写手，我对主变差动保护动作处理步骤有以下几点观点和理解：1. 在设置差动保护动作判据时，需要充分考虑主变的特性和工作条件。
主变差动保护(共7张PPT)
变压器保护
500kV主变差动保护定义（5.1.1.1条）：
2）由变压器各侧电流构成，能反映变压器内部各种故障的差动保护有纵差保护和分相 差动保护。纵差保护是指由变压器各侧外附CT构成的差动保护，该保护能反映变压 器各侧的各类故障。分相差动保护是指将变压器的各相绕组分别作为被保护对象， 由每相绕组的各侧CT构成的差动保护，该保护能反映变压器某一相各侧全部故障；低压侧
高本中规压 范侧中外高附中故压C障T和和公分公共共量绕绕组差组分C动侧T 差：动零保护序指分由量自耦、变负压器序高分、中量压和侧外变附化CT量和公差共动绕组（CT可构成配的置差，动保不护需。 整定）。 21、 、低低压压侧侧审有无定总总会断断：路路器器CT： ：断线闭锁差动为有条件闭锁，即当“CT断线闭锁差动保护”控制字置“1”时，
小区差动保护是由低压侧三角形两相绕组内部CT和一个反映两相绕组差电流的外附CT 构成的差动保护。本规范中分相差动保护是指由变压器高、中压侧外附CT和低压侧三角 内部套管（绕组）CT构成的差动保护。 3）分侧差动保护是指将变压器的各侧绕组分别作为被保护对象，由各侧绕组的首末端CT按
相构成的差动保护，该保护不能反映变压器各侧绕组的全部故障。本规范中高中压和公共绕组
选配
各厂家自定
高压侧
1、高中压侧分相差动保护
高中压侧分相差动保护无
涌流，不反应匝间故障。
1
2、纵差保护
2
纵差保护有Y/△转换、反 应匝间故障，涌流采用按 相闭锁或一相闭锁三相。
变压器保护
中压侧
低压侧
传统变压器保护配置图
高压侧
1、分侧差动保护
分侧差动保护无涌流，不
反应匝间故障。
1
2、分相差动保护
主变压器差动保护动作的原因及处理
主变压器差动保护动作的原因及处理一、变压器差动保护范围：变压器差动保护的保护范围，是变压器各侧的电流互感器之间的一次连接局部，主要反响以下故障：1、变压器引出线及内部绕组线圈的相间短路。
2、变压器绕组严重的匝间短路故障。
3、大电流接地系统中，线圈及引出线的接地故障。
4、变压器ＣＴ故障。
二、差动保护动作跳闸原因：1、主变压器及其套管引出线发生短路故障。
2、保护二次线发生故障。
3、电流互感器短路或开路。
4、主变压器内部故障。
5、保护装置误动三、主变压器差动保护动作跳闸处理的原那么有以下几点：1、检查主变压器外部套管及引线有无故障痕迹和异常现象。
2、如经过第1项检查，未发现异常，但曾有直流不稳定接地隐患或带直流接地运行，那么考虑是否有直流两点接地故障。
如果有，那么应及时消除短路点，然后对变压器重新送电。
差动保护和瓦斯保护共同组成变压器的主保护。
差动保护作为变压器内部以及套管引出线相间短路的保护以及中性点直接接地系统侧的单相接地短路保护，同时对变压器内部绕组的匝间短路也能反响。
瓦斯保护能反响变压器内部的绕组相间短路、中性点直接地系统侧的单相接地短路、绕组匝间短路、铁芯或其它部件过热或漏油等各种故障。
差动保护对变压器内部铁芯过热或因绕组接触不良造成的过热无法反响，且当绕组匝间短路时短路匝数很少时，也可能反响不出。
而瓦斯保护虽然能反响变压器油箱内部的各种故障，但对于套管引出线的故障无法反响，因此，通过瓦斯保护与差动保护共同组成变压器的主保护。
四、变压器差动保护动作检查工程：1、记录保护动作情况、打印故障录波报告。
2、检查变压器套管有无损伤、有无闪络放电痕迹变压器本体有无因内部故障引起的其它异常现象。
3、差动保护范围内所有一次设备瓷质局部是否完好，有无闪络放电痕迹变压器及各侧刀闸、避雷器、瓷瓶有无接地短路现象，有无异物落在设备上。
4、差动电流互感器本身有无异常，瓷质局部是否完整，有无闪络放电痕迹，回路有无断线接地。
主变差动保护动作处理步骤
主变差动保护动作处理步骤简介主变差动保护是电力系统中一种常见的保护方式，用于保护电力主变压器及其连接线路和设备。
它通过对主变压器两侧电流差值进行监测，以检测电流的不平衡，并对异常情况进行保护动作。
主变差动保护动作处理步骤是指当差动保护装置检测到异常情况时，对该情况进行处理的步骤和流程。
本文将介绍主变差动保护动作处理的具体步骤和注意事项。
主变差动保护动作处理步骤主变差动保护动作处理通常包括以下步骤：1.报警或动作信号的接收：当主变差动保护装置检测到差动电流超过设定值或其他异常情况时，会产生报警或动作信号。
这个信号会被传输到控制室或相关的监控设备，以通知操作人员。
2.确认动作原因：接收到报警或动作信号后，操作人员需要首先确认动作原因。
他们会检查主变差动保护装置显示屏上的报警信息，并与其他监测装置进行比对，以判断是否确实存在异常情况。
3.判断动作类型：根据动作原因的确定，操作人员需要判断差动保护装置的动作类型。
主变差动保护的动作类型通常包括差动保护器动作、微分电流超限动作、CT故障和CT回路故障等。
这一步的目的是为了准确判断异常情况的性质，从而制定相应的处理策略。
4.现场巡视检查：对于差动保护器动作的情况，操作人员需要进行现场巡视检查，以确认主变压器和连接线路的运行状态。
他们会检查变压器的温度、噪音、油位等指标，以及连接线路的接触情况和绝缘状态。
5.动作范围的确定：根据动作原因和类型的确定，以及现场巡视检查的结果，操作人员需要确定差动保护装置的动作范围。
这包括是否需要切除电力系统中的故障设备、线路或区域，以及是否需要进行其他措施，如投入备用设备、调整系统运行参数等。
6.故障分析和处理：在确定动作范围之后，操作人员需要进行故障分析和处理。
他们会利用差动保护装置的记录功能，分析故障发生的原因和过程，并制定相应的处理方案。
处理方案可能涉及设备维修、线路更换、系统重启等。
7.报告编写和归档：最后，操作人员需要撰写差动保护动作的报告，并进行归档。
主变差动保护动作处理步骤
主变差动保护动作处理步骤一、引言主变差动保护是电力系统中重要的保护之一，能够对电力系统中的故障进行快速定位和处理，保证电力系统的稳定运行。
在主变差动保护动作处理过程中，需要遵循一定的步骤和流程，以确保处理结果准确可靠。
本文将详细介绍主变差动保护动作处理步骤。
二、主变差动保护概述主变差动保护是指通过对主变压器两侧电流和电压进行比较，检测电力系统中发生故障时产生的不平衡信号，并对故障进行快速定位和处理。
主变差动保护通常由微机型数字式继电器实现，具有高精度、高可靠性等优点。
三、主变差动保护动作原因分析当电力系统中发生故障时，主变差动保护会产生相应的不平衡信号，并通过检测这些信号来判断故障类型和位置。
常见的导致主变差动保护动作的原因包括：1. 主变压器内部故障：例如短路、接地等；2. 主变压器两侧线路故障：例如短路、接地等；3. 主变压器两侧线路负载不平衡；4. 主变差动保护本身故障。
四、主变差动保护动作处理步骤当主变差动保护发生动作时，需要进行相应的处理步骤，以确保电力系统的稳定运行。
主要的处理步骤包括：1. 确认主变差动保护是否存在故障：首先需要确认主变差动保护是否存在故障，例如继电器本身损坏等情况。
可以通过检查继电器状态和参数设置等方式来判断。
2. 确认故障类型和位置：根据主变差动保护发出的报警信号，可以初步判断故障类型和位置。
例如，如果是主变压器内部故障，则可能是短路或接地等；如果是线路故障，则可能是短路或接地等。
3. 验证故障信息：在确定了故障类型和位置后，需要进一步验证故障信息。
可以通过现场检查、测试仪器等方式来确认。
4. 切除故障部分：根据验证结果，需要对发生故障的部分进行切除。
例如，在发生线路短路时，需要切除故障部分，以避免对电力系统造成更大的影响。
5. 恢复电力系统：在切除故障部分后，需要恢复电力系统的正常运行。
例如，可以通过切换备用线路、更换设备等方式来实现。
五、主变差动保护动作处理注意事项在进行主变差动保护动作处理时，需要注意以下几点：1. 确认故障类型和位置：在进行处理前，一定要准确确认故障类型和位置。
变压器差动保护原理
主变差动保护一、主变差动保护简介主变差动保护作为变压器的主保护,能反映变压器内部相间短路故障、高压侧单相接地短路及匝间层间短路故障 ,差动保护是输入的两端CT电流矢量差，当两端CT电流矢量差达到设定的动作值时启动动作元件.差动保护是保护两端电流互感器之间的故障（即保护范围在输入的两端CT之间的设备上），正常情况流进的电流和流出的电流在保护内大小相等，方向相反,相位相同,两者刚好抵消，差动电流等于零；故障时两端电流向故障点流,在保护内电流叠加,差动电流大于零.驱动保护出口继电器动作，跳开两侧的断路器,使故障设备断开电源.二、纵联差动保护原理（一）、纵联差动保护的构成纵联差动保护是按比较被保护元件（1号主变）始端和末端电流的大小和相位的原理而工作的.为了实现这种比较，在被保护元件的两侧各设置一组电流互感器TA1、TA2，其二次侧按环流法接线，即若两端的电流互感器的正极性端子均置于靠近母线一侧，则将他们二次的同极性端子相连,再将差动继电器的线圈并入,构成差动保护。
其中差动继电器线圈回路称为差动回路，而两侧的回路称为差动保护的两个臂.(二)、纵联差动保护的工作原理根据基尔霍夫第一定律，=∑•I;式中∑•I表示变压器各侧电流的向量和,其物理意义是：变压器正常运行或外部故障时，若忽略励磁电流损耗及其他损耗，则流入变压器的电流等于流出变压器的电流。
因此，纵差保护不应动作。
当变压器内部故障时，若忽略负荷电流不计，则只有流进变压器的电流而没有流出变压器的电流，其纵差保护动作，切除变压器。
见变压器纵差保护原理接线。
(1)正常运行和区外故障时，被保护元件两端的电流和的方向如图1。
5.5（a）所示，则流入继电器的电流为继电器不动作。
（2）区内故障时，被保护元件两端的电流和的方向如图 1.5.5(b）所示，则流入继电器的电流为此时为两侧电源提供的短路电流之和，电流很大，故继电器动作，跳开两侧的断路器.由上分析可知，纵联差动保护的范围就是两侧电流互感器所包围的全部区域，即被保护元件的全部,而在保护范围外故障时，保护不动作。
35kV主变压器投运差动保护动作原因
35kV主变压器投运差动保护动作原因摘要：在电路系统当中，电气设备具有流入节点的电流总和为零这一特点，而由于电气设备作为系统中的重要节点，能够实现流入节点和流出节点的电流为等值，因此可以通过设置整定值的方式进行故障时的断路跳开预设，使电气设备得到安全保护。
这种保护措施被称为差动保护。
但是在实际的应用过程中，由于电气设备所处的电路环境不同，受到环境变化影响，同样会出现差动保护动作。
因此为了规避风险，需要对其原因进行判断。
关键词：主变压器；差动保护；保护动作；验收管理一、主变压器差动保护原理1.1差动保护现象电力企业拥有两台35kV主变压器，主体器材由新疆特变生产，差动保护设施由阿哈尔滨自动化公司生产。
开关柜与变压器连接过程中采取空投试验，并未发生异常现象，当整体安装结束之后，维护人员开展投运试验活动，期间反复出现差动保护现象，且检查并未发现其他异常。
复位电力系统故障报警器，反复投运，仍出现差动保护现象。
1.2差动保护动作原理本文研究一种接线方式，具体如图1所示。
A、B、C为变压器高压侧电流，a、b、c为低压侧电流。
当设备在正常运转状态下，高压侧IA值与IA与IB之间的差值相同，IC值与IC和IA之间的差值相同。
主变压器连接组别为Ydll，低压侧电流相位超前30°，回流平衡性会受到影响。
消除不平衡电流需要对整个线路进行补偿，改变接线值，确保回流的流入电流与流出电流值相同，向量之和为0，在设备正常运转期间，不会出现差动保护现象。
二、主变压器差动保护动作原因2.1不平衡电流影响投运35kV主变压器，理想变压器设备运行期间流入电流与流出电流之间处于平衡状态。
但主变压器经常会出现不平衡电流，造成变压器电流不平衡因素比较多，其中包括传变误差、励磁电流涌动、档位变动等。
档位变化引起的电流不平衡现象是指有计划对变压器进行有载调压，按照分接头位置变化调整接入电流，变压器CT始终稳定，变比发生改变，流入电流与流出电流之间出现差额，继而造成电流之间的不平衡。
主变差动保护校验方法
主变差动保护校验方法在电力系统里，主变差动保护就像一个忠诚的看门狗，时刻关注着变压器的健康状况，防止它出问题。
就好比我们在家里养了一只小狗，虽然看起来它天天就爱吃喝拉撒，但关键时刻它会警觉地吠叫，提醒我们小心不法之徒。
变压器也是一样，万一有故障，立马就得有人来解决，不能让小问题发展成大麻烦。
1. 主变差动保护的基本原理1.1 什么是主变差动保护？简单来说，主变差动保护是一种用来检测变压器内部故障的保护方式。
它通过比较变压器输入和输出的电流来判断是否有异常。
如果发现输入电流和输出电流之间有明显的差异，那就说明变压器内部可能出了问题，就像小狗发现了家里有陌生人的气味一样，立刻报警。
1.2 为什么需要差动保护？在电力系统中，变压器可是重头戏。
一旦它出现故障，可能会导致大规模停电，甚至引发连锁反应。
就像在一个大家庭里，谁要是生病了，大家都得担心，整个家庭的气氛都不一样了。
因此，差动保护就成了保护变压器的重要手段，它可以在故障发生时迅速切断电源，防止事故扩大。
2. 校验方法的重要性2.1 校验方法的意义好比我们买了一台新手机，大家都会仔细检查一下，确保没有问题再开始使用。
主变差动保护的校验方法就是为了确保保护装置的准确性，防止误动作或者漏动作。
就像过年时，家家户户都会大扫除，确保每个角落都干干净净，才能过个放心年。
2.2 常见的校验方法校验的方法有很多，比如说使用电流互感器来进行校验，看看它们的灵敏度是否正常。
这就像医生给病人做体检，确保各项指标都在正常范围内。
还有就是对比电流信号的相位，看看它们是否一致，是否有任何异常现象。
这就好比我们一起吃饭，看看每个人的盘子是不是差不多，保证大家都吃得饱饱的。
3. 实际操作中的注意事项3.1 注意安全在校验的过程中，安全是第一位的。
就像我们做任何事情都要注意安全，特别是涉及到电力的工作，更要小心翼翼。
确保所有的设备都处于正常状态，穿戴好个人防护装备，才能放心地进行操作。
主变的几种差动保护区别
1.比率差动
二次谐波制动主要区别是故障电流励磁涌流, 主变空载投运时会产生比较大励磁涌流,并伴随有二次谐波分量, 使主变不误动,采用谐波制动原理; 判断二次谐波分量,是否达到设定值来确定是主变故障主变空载投运, 决定比率差动保护是否动作;二次谐波制动比一般取0.12～0.18; 有些大型变压器, 增加保护可靠性,也有采用五次谐波制动原理;
2.工频变化量比率差动
工频变化量构成灵敏度很高的工频变化量比率差动元件,来检测常规稳态比率差动无法或很难反映的小电流故障.只反映故障分量,不受变压器正常运行时负荷电流的影响、过渡电阻影响很小、采用高比率制动系数抗TA电流互感器饱和、采用浮动门槛技术保证在系统振荡和频率偏移等其他情况下,保护不误动;保护的灵敏度高,可靠性好;
3.差动速断
当变压器内部或变压器引出线套管在差动保护范围内发生严重故障时,由于TA 饱和二次电流的波形将发生严重畸变,其中含有大量的谐波分量,使涌流判别元件误判成励磁涌流引起的差流,使差动保护拒动或延缓动作,严重损坏变压器;为克服差动保护上述缺点,设置差动速断元件.差动速断元件反映的也是差流,与差动保护不同的是它只反映差流的有效值,不管差流的波形是否畸变及含有谐波分量的大小,只要差流的有效值超过整定值,就将迅速动作,跳开变压器各侧开关,把变压器从电网中切除;。
主变差动保护的原理
主变差动保护的原理主变差动保护是电力系统中常用的一种保护方式，主要用于保护高压主变压器。
其原理是通过比较同一个主变压器的不同位置的电流，来判断是否存在电流差动，从而判断是否存在故障。
一、原理介绍：1. 基本原理：主变差动保护的基本原理是通过差动电流比较来实现的。
将主变线圈分为两部分，并将其分别与差动保护装置相连。
当主变器的两侧绕组之间的电流没有故障时，主变保护装置的两个继电器的吸引线圈电流应该相等，继电器保持正常状态。
当主变压器受到内部或外部故障的影响时，电流差会出现在主变压器的绕组中，从而导致差动电流的改变，差动保护装置的动作。
2. 故障检测：主变差动保护应该能够快速、准确地检测到发生的故障，并及时动作切断故障区域。
差动保护装置通常通过采用不同的故障标志，如过电流、零序电流、负序电流等来进行故障的判断。
二、工作原理：1. 基本工作原理：主变差动保护的工作原理主要是通过比较主变压器的两个继电器的吸引线圈电流，来判断差动电流是否存在，以及电流差是否超出设定范围。
一般来说，差动保护装置包含两种电流检测通路：正序通路和零序通路。
2. 正序通路：正序通路是用来检测主变压器的正序差动电流的，它采用主变压器两侧的正序电流进行比较。
当主变电流存在差异时，正序通路中的差动保护装置会发出信号，并启动继电器动作，切断故障电路。
3. 零序通路：零序通路是用来检测主变压器的零序差动电流的，并且主要用于检测主变压器的接地故障。
当主变电流发生不平衡时，零序通路中的差动保护装置会发出信号，并启动继电器动作，切断故障电路。
4. 继电器：继电器是主变差动保护装置的核心元件，它通过电磁原理来工作。
继电器保护装置通常由两个继电器构成，分别连接到主变压器的两个绕组上。
当两个继电器的电流差异超出设定范围时，继电器会发出信号，并切断故障电路。
三、应用范围：主变差动保护广泛应用于各类工业和民用电力系统中，特别是在需要对主变压器进行保护的情况下。
主变差动保护案例
主变差动保护案例话说有这么一个变电站，就像一个超级电力大管家，里面的主变那可是相当重要的角色，就像心脏一样给整个区域供电。
有一天啊，这个变电站的监控系统突然像个受惊的小动物一样“叫”了起来。
运维人员赶紧跑过去查看，发现是主变差动保护动作了。
这差动保护啊，就像是主变的私人保镖，专门盯着主变的电流情况，一旦发现流入和流出主变的电流有啥不正常的差异，就会立马启动保护机制。
运维人员就开始排查问题啦。
首先呢，他们检查了主变的一、二次接线。
你看这接线就像人体的血管脉络一样，要是哪根线接错或者接触不良，那就可能出大问题。
他们拿着工具，像侦探一样仔细检查每个接线端子，发现有一个二次接线的螺丝有点松动，就像一个小关节有点脱位似的。
这可不得了，因为松动的螺丝可能会导致电流测量不准确，从而让差动保护误以为电流有异常的差值。
但是呢，运维人员也不敢就这么轻易下结论。
他们又对主变进行了一些电气试验，就像给主变做个体检一样。
测量了主变的绕组电阻、绝缘电阻等各种参数。
结果发现这些参数基本都正常，这就更指向那个松动的接线螺丝是罪魁祸首了。
于是，他们小心翼翼地把螺丝拧紧，就像给脱位的关节复位一样。
然后重新启动主变，再观察差动保护装置，这下好了，主变正常运行，差动保护也不再乱报警了。
还有一次，是另外一个变电站的主变差动保护出问题了。
这次可不是接线的事儿。
当时天气特别恶劣，狂风暴雨的。
主变在风雨中就像个受欺负的孩子。
等雨停了之后，运维人员发现主变差动保护动作了。
他们开始检查的时候，发现主变的油温有点高。
这油温一高啊，主变内部的一些电气特性就会发生变化，可能就会导致流入和流出的电流关系变得不正常。
经过进一步的检查，发现是主变的冷却系统出故障了。
这冷却系统就像主变的空调一样，要是坏了，主变在运行的时候产生的热量散不出去，就会越来越热。
运维人员赶紧维修冷却系统，把那些被雨水弄坏的部件给换了，然后给主变降降温。
等一切都恢复正常后，主变又欢快地运行起来，差动保护也恢复了平静。
主变差动保护差流允许范围
主变差动保护差流允许范围嘿，朋友们！今天咱们来聊聊主变差动保护差流允许范围这个事儿。
您知道吗，主变差动保护就像是一位忠诚的卫士，时刻守护着电力系统的安全运行。
而差流，那可是它判断是否有异常情况的重要依据。
那这差流允许范围到底是个啥呢？您可以把它想象成是一个安全的边界线。
就好比我们在马路上走路，得走在人行道里才安全，超出了这个范围，就可能有危险。
差流允许范围就是给主变差动保护划定的这样一个“安全人行道”。
要是差流超出了允许范围，那可就麻烦啦！这就好像是一辆车偏离了正常的轨道，随时可能引发事故。
比如说，可能会导致主变跳闸，影响电力供应，那工厂可能就得停工，家里可能就会突然停电，您想想，这得多糟心啊！那这个允许范围是怎么确定的呢？这可不是拍拍脑袋随便定的。
它得综合考虑好多因素呢！比如说主变的容量、接线方式，还有所使用的保护装置的性能等等。
这就跟您做一道复杂的数学题一样，得把各种条件都考虑进去，才能得出准确的答案。
而且，不同的主变，差流允许范围还可能不一样呢！这就好比每个人的鞋子尺码不同，得量身定制才行。
要是搞混了，那可就出大问题啦！在实际工作中，为了准确把握这个差流允许范围，技术人员可得下不少功夫。
他们得仔细研究各种技术资料，进行精密的计算和测试。
这就像是一位大厨在精心烹制一道美味佳肴，每一个步骤都不能马虎。
咱们再来说说，如果差流在允许范围内，那就说明一切正常，主变在稳稳地工作。
但这也不意味着就能高枕无忧啦，还得定期检查和维护，就像我们定期体检一样，防患于未然嘛！总之，主变差动保护差流允许范围是个至关重要的概念，搞清楚它，才能让电力系统稳定运行，让我们的生活不受停电的困扰。
您说是不是这个理儿？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用于差动保护2
2016/8/24
8
低压侧
新变压器保护配置图
2016/8/24 7
变压器保护
*
500 kV
*
500KV侧开关TA1
500KV侧开关TA2
220KV侧开关TA
*
用于差动保护1 35KV侧套管TA1
*
低压侧套管TA极性： 两套差动保护TA均应以母 线侧为极性端。
35KV
至另一相 至另一相
220KV
A
*
X 35KV侧套管TA2 公共绕组套管TA
1
CT取法
各侧外附CT
各侧外附CT
2
保护范围
各侧绕组及引线 各种故障 有相位和幅值转 换，非单相涌流
高中压侧接地故障
轻微故障
3
保护特点
无相位和幅值转换， 无涌流闭锁问题 单相涌流 具备条件时，优先 采用。与纵差保护 任选其一
灵敏度高
4
配置情况
与分相差动保护 任选其一
选 配
各厂家自定
2016/8/24
变压器保护
500kV主变差动保护定义（5.1.1.1条）： 2）由变压器各侧电流构成，能反映变压器内部各种故障的差动保护有纵差保 护和分相差动保护。纵差保护是指由变压器各侧外附CT构成的差动保护， 该保护能反映变压器各侧的各类故障。分相差动保护是指将变压器的各相 绕组分别作为被保护对象，由每相绕组的各侧CT构成的差动保护，该保护 能反映变压器某一相各侧全部故障；低压侧小区差动保护是由低压侧三角 形两相绕组内部CT和一个反映两相绕组差电流的外附CT构成的差动保护。 本规范中分相差动保护是指由变压器高、中压侧外附CT和低压侧三角内部 套管（绕组）CT构成的差动保护。 3）分侧差动保护是指将变压器的各侧绕组分别作为被保护对象，由各侧绕组 的首末端CT按相构成的差动保护，该保护不能反映变压器各侧绕组的全部 故障。本规范中高中压和公共绕组分侧差动保护指由自耦变压器高、中压 侧外附CT和公共绕组CT构成的差动保护。
/8/24
2
变压器保护
500kV主变差动保护定义（5.1.1条）： 纵差保护：能反映变压器各类故障的保护。 分相差动：能反映一相各类故障。 分侧差动：不能反映一侧各类故障。 大规程定义为分相差动（4.3.7.6条：为提高切除自耦变压器内部单相接地 短路故障的可靠性，可增设只接入高、中压侧和公共绕组回路电流互感器 的星形接线电流分相差动保护或零序差动保护。） 故障分量差动：零序分量、负序分量和变化量差动（可配置，不需整定）。 审定会：CT断线闭锁差动为有条件闭锁，即当“CT断线闭锁差动保护”控制 字置“1”时，CT断线后差动电流大于1.2 Ie时差动应出口跳闸。
5
变压器保护
高压侧
1、高中压侧分相差动保护 高中压侧分相差动保护无 涌流，不反应匝间故障。 1
中压侧
2、纵差保护 纵差保护有Y/△转换、反 应匝间故障，涌流采用按 相闭锁或一相闭锁三相。
2
低压侧
传统变压器保护配置图
2016/8/24 6
变压器保护
高压侧
1、分侧差动保护 分侧差动保护无涌流，不 反应匝间故障。 1
中压侧
2、分相差动保护 分相差动无Y/△转换、反 应匝间故障，涌流采用按 相闭锁模式。
2
3、三角侧小区差动保护 三角侧小区差动保护无涌 流，不反应匝间故障。 3
两种方案： 1、低压侧无总断路器： 分相差动＋分侧差动 2、低压侧有总断路器： a、分相差动＋分侧差动 ＋低压侧小区差动 b、纵差保护＋分侧差动。
2016/8/24
3
变压器保护
2、分侧差动和分相差动的概念 分相差动 以铁心和绕组为参照物，各相独立。 分侧差动 以铁心为参照物，各侧绕组独立。
分侧差动和分相差动示意图
2016/8/24 4
变压器保护
各种差动保护比较表
序号 内 容 纵差保护 分相差动保护 高中压侧外附CT和 低压侧三角内部套 管（绕组）CT 高中压侧引线及各 侧绕组各种故障 分侧差动保护 高中压侧外附CT和 公共绕组CT 故障分量差动保护
