变压器铁芯多点接地故障及处理方法探讨

变压器铁芯多点接地故障及处理方法探讨

变压器铁芯多点接地故障及处理方法探讨摘要:变压器作为电力供应中最为重要的电气设备,直接影响着整个供电线路的稳定性和安全性。

铁芯多点接地作为变压器运行中极其常见的故障之一,会严重影响变压器的运行,使铁芯严重发热,进而造成跳闸、元器件烧毁等多种问题。

因此文章就对变压器铁芯多点接地故障的危害以及原因进行了分析和研究,并总结了故障判断和处理的方法,以供参考。

关键词:变压器铁芯;多点接地;原因;处理方法1变压器铁芯多点接地的危害变压器在运行中所处于的电场属于不均匀电场,所以内部铁芯和金属夹件会在其表面存在感应电动势,并且因为二者位置不同,这就会导致电势差的产生。

如果电视差超过变压器所能承受的最大界限点,就会产生电压击穿现象,使变压器铁芯被破坏。

在一点接地状态下,变压器的感应电压及电流会沿着接地点导入地下,从而起到保护变压器的作用[1]。

然后在多点接地状况下,接地点之间会因为电势差的不同而产生回路环流,在环流影响下,变压器铁芯会出现较为严重的发热,一旦超过一定限制,就会导致瓦斯误动而跳闸。

与此同时在多点接地情况下,接地点与大地所产生的回路还会与绕组磁通发生交链,使铁芯内也出现环流,使通过电流值增加,变压器电损提高,同时还会出现油色谱异常。

2变压器铁芯多点接地的故障类型现阶段变压器铁芯多点接地故障具体分为下述几类:第一,变压器安装中铁芯与金属外壳或者夹件产生接触,安装质量存在问题;第二,穿芯螺栓钢座套和硅钢片产生接触,出现短路;第三,铁芯绝缘体出现破损,绝缘性能下降,将引起高阻多点接地;第四,潜硅轴承在使用中因摩擦产生金属屑,散落到变压器内部,产生桥路,进而造成箱底、铁轭接地;第五,变压器油箱内存在金属物,这就会导致铁芯叠片和箱体之间产生通路,进而造成多点接地;第六,铁轭与下夹件间隔木板潮湿度过高或者存在油污,丧失了原有的绝缘保护效果;第七,变压器在运行维护中,因为管理质量较差,及时对多点接地问题进行排查和处理,最终导致故障影响扩大。

一起变压器铁芯夹件接地电流过大的分析及处理

一起变压器铁芯夹件接地电流过大的分析及处理

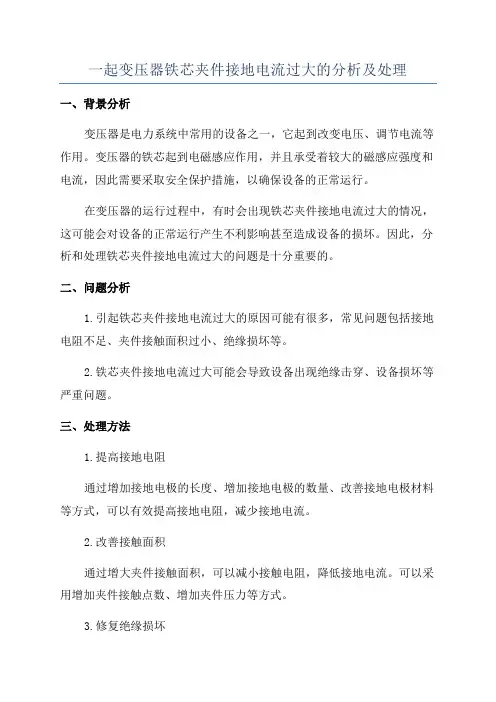

一起变压器铁芯夹件接地电流过大的分析及处理一、背景分析变压器是电力系统中常用的设备之一,它起到改变电压、调节电流等作用。

变压器的铁芯起到电磁感应作用,并且承受着较大的磁感应强度和电流,因此需要采取安全保护措施,以确保设备的正常运行。

在变压器的运行过程中,有时会出现铁芯夹件接地电流过大的情况,这可能会对设备的正常运行产生不利影响甚至造成设备的损坏。

因此,分析和处理铁芯夹件接地电流过大的问题是十分重要的。

二、问题分析1.引起铁芯夹件接地电流过大的原因可能有很多,常见问题包括接地电阻不足、夹件接触面积过小、绝缘损坏等。

2.铁芯夹件接地电流过大可能会导致设备出现绝缘击穿、设备损坏等严重问题。

三、处理方法1.提高接地电阻通过增加接地电极的长度、增加接地电极的数量、改善接地电极材料等方式,可以有效提高接地电阻,减少接地电流。

2.改善接触面积通过增大夹件接触面积,可以减小接触电阻,降低接地电流。

可以采用增加夹件接触点数、增加夹件压力等方式。

3.修复绝缘损坏对于铁芯夹件绝缘存在损坏的情况,应立即进行绝缘修复,以防止继续发展和恶化。

可以使用绝缘材料进行补缀或更换。

4.升级设备如果上述处理方法不能解决问题,建议考虑对设备进行升级。

可以采用更高质量、更适用的夹件材料,以提高设备的耐受能力。

5.定期检修定期对变压器进行检修,查找存在的问题和潜在的隐患,并及时处理。

可以通过测量接地电压、接地电流等参数,及时调整和处理。

四、预防措施1.定期检查定期对变压器的铁芯夹件进行检查,查找夹件接地情况。

如果发现问题,及时处理。

2.加强维护定期进行设备的清洁、润滑、保养等工作,确保设备正常运行。

3.增加保护装置可以在变压器的夹件处增加保护装置,如接地保护装置、漏电保护装置等,以便及时发现和处理问题。

4.加强培训对工作人员进行相关培训,提高他们的安全意识和操作技能,避免因为操作不当导致铁芯夹件接地电流过大的问题。

五、总结铁芯夹件接地电流过大是变压器运行中常见的问题之一,需要引起足够的重视。

变压器铁心接地电流异常分析与处理

变压器铁心接地电流异常分析与处理

变压器铁心接地电流异常分析与处理摘要:随着经济和科技水平的快速发展,本文针对引起电力变压器铁心接地电流异常的外部原因、内部原因、特殊原因进行了分析,针对三类原因采用接地电流测试、色谱分析、绝缘电阻三种方法对异常原因进行分析判别,采用限流电阻、电容冲击、电焊机、吊罩检查法对异常电流进行处理。

通过引下线绝缘破损、金属异物搭接、电容冲击法对故障进行定位处理、对运行中的变压器采用限流电阻法限制故障电流实际案例分析论证。

保证变压器的正常运行。

提出相关建议,对于变压器铁心接地电流运行维护具有重要的参考意义。

关键词:接地电流异常;外部原因;特殊原因引言电力变压器正常工作时,变压器铁心、夹件通常一点接地。

若铁心、夹件出现两点或两点以上的接地时,两点之间形成闭合回路,在变压器漏磁场的作用下,两点之间产生环流引起变压器局部过热,环流过大时引起铁心损耗增加,严重时造成铁心烧损,造成变压器非停事故发生。

对于运行中的变压器接地电流DL/T596—1996《电力设备预防性试验规程》规定变压器铁心接地电流运行中铁心接地电流一般不大于100mA。

1变压器铁心接地电流异常误判问题以某接地电流超标的误判案例为主,该项目以500kV的主变铁心与夹件的接地电流偏大问题为主。

该变压器从引出套管位置并联两支铜排并分别接地,此时铁心属于接地铜排,首端的短接连接到铁心引出套管,末端为接地地网。

夹件的接地方式和铁心的方式相同。

夹件接地铜排中,铁心与夹件接地电流测试仪对不同接地铜排电流进行测试。

数据显示,铁心与夹件的电流测试中,两个铜排铁心电流分别为643.5mA、636.4mA,夹件电流分别为531.2mA、605.2mA。

通过分析发现,接地铜排电流并不是铁心与夹件接地电流的真实数据。

通过分析夹件接地电气的联结图,可以明确夹件接地铜排收尾形成闭合回路。

按照电磁感应定律,闭合导体的回路处于交变磁场,此时交变磁场的通量会促使闭合导体形成电动势形成感应电流。

变压器铁芯多点接地故障分析判断及处理

变压器铁芯多点接地故障分析判断及处理

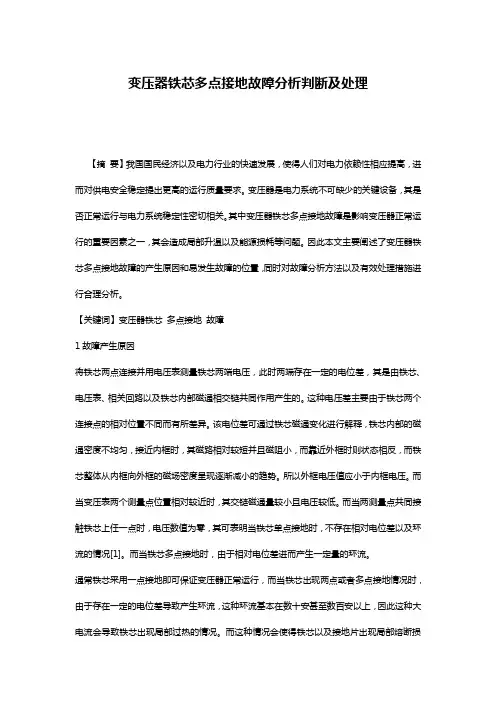

变压器铁芯多点接地故障分析判断及处理【摘要】我国国民经济以及电力行业的快速发展,使得人们对电力依赖性相应提高,进而对供电安全稳定提出更高的运行质量要求。

变压器是电力系统不可缺少的关键设备,其是否正常运行与电力系统稳定性密切相关。

其中变压器铁芯多点接地故障是影响变压器正常运行的重要因素之一,其会造成局部升温以及能源损耗等问题。

因此本文主要阐述了变压器铁芯多点接地故障的产生原因和易发生故障的位置,同时对故障分析方法以及有效处理措施进行合理分析。

【关键词】变压器铁芯多点接地故障1故障产生原因将铁芯两点连接并用电压表测量铁芯两端电压,此时两端存在一定的电位差,其是由铁芯、电压表、相关回路以及铁芯内部磁通相交链共同作用产生的。

这种电压差主要由于铁芯两个连接点的相对位置不同而有所差异。

该电位差可通过铁芯磁通变化进行解释,铁芯内部的磁通密度不均匀,接近内框时,其磁路相对较短并且磁阻小,而靠近外框时则状态相反,而铁芯整体从内框向外框的磁场密度呈现逐渐减小的趋势。

所以外框电压值应小于内框电压。

而当变压表两个测量点位置相对较近时,其交链磁通量较小且电压较低。

而当两测量点共同接触铁芯上任一点时,电压数值为零,其可表明当铁芯单点接地时,不存在相对电位差以及环流的情况[1]。

而当铁芯多点接地时,由于相对电位差进而产生一定量的环流。

通常铁芯采用一点接地即可保证变压器正常运行,而当铁芯出现两点或者多点接地情况时,由于存在一定的电位差导致产生环流,这种环流基本在数十安甚至数百安以上,因此这种大电流会导致铁芯出现局部过热的情况。

而这种情况会使得铁芯以及接地片出现局部熔断损坏,从而产生铁芯电压悬浮以及放电性障碍,所以变压器铁芯应当采用一点接地的方式。

2易发生故障位置一般而言,变压器铁芯多点接地故障大多发生在以下4个位置。

2.1 夹具和夹件夹具和夹件是变压器铁芯多点接地故障的高发区之一,该位置发生故障的原因是变压器接地铜片与夹具和夹件之间连接和紧固程度不足,使得铁芯距离夹具和夹件相对较近产生一定的放电现象。

干式变压器出现铁芯接地故障的缘由及应对策略

干式变压器出现铁芯接地故障的缘由及应对策略

干式变压器出现铁芯接地故障的缘由及应对策略干式变压器作为互感器的一种类型,它的铁芯承担着连接两个或多个线圈、能量传递、防止漏磁以及保证电能质量等多重作用。

然而,在变压器工作的过程中,铁芯的接地故障往往会导致电力系统的不稳定性和安全性的下降,给电网和设备带来严重的危害。

因此,及时发现和处理铁芯接地故障是非常重要的。

本文将从铁芯接地故障的成因及其应对策略两个方面进行阐述。

理论上来说,铁芯是由无穷多个磁环排成的,磁环之间没有电连接,也不应该出现漏电流,但是实际操作中,铁芯接地故障的原因还是很复杂的,主要包括以下两个方面。

1.施工不规范变压器的制造过程很复杂,一旦施工不规范,就会带来铁芯接地故障的隐患,例如,焊接不良、铁芯表面有氧化物和油污、内置隔热物料不够,这些都可能导致变压器铁芯的接地故障。

2.老化劣化变压器长时间运行后,铁芯也会随之劣化,深层绝缘变脆、瓷合子老化、线圈自缠绕等问题都会导致接地故障的发生。

1.监控系统及时的铁芯接地故障检测和监控极为重要,可以采用局部放电仪、绝缘电阻测量仪等仪器对铁芯进行检测和监控。

检测数据能够最大可能地反映铁芯接地故障的发生和程度,从而指导维修。

2.模型仿真模型仿真的主要作用是提前发现铁芯接地故障的危害,通过模型分析,可以找出故障的原因,进而优化设计和改进施工工艺,从而有效地预防及减少铁芯接地故障的出现,达到良好的运行状态。

3.保养维护及时有效的保养维护可以延长干式变压器的使用寿命,预防铁芯接地故障的出现。

包括从定期检查和更换劣化的绝缘材料、及时补加绝缘油,定期清洗铁芯页面等方面来实现。

同时,还可以定期检查和保养接地设备和保护装置,确保变压器在稳定的电力环境下运行。

总之,干式变压器铁芯接地故障是影响电网及设备安全稳定的一个重要因素。

我们应该加强对变压器设备的管理和维护,及时发现和处理铁芯接地故障,避免对电力系统造成不可逆的后果。

变压器铁心多点接地的故障和原因分析

变压器铁心多点接地的故障和原因分析

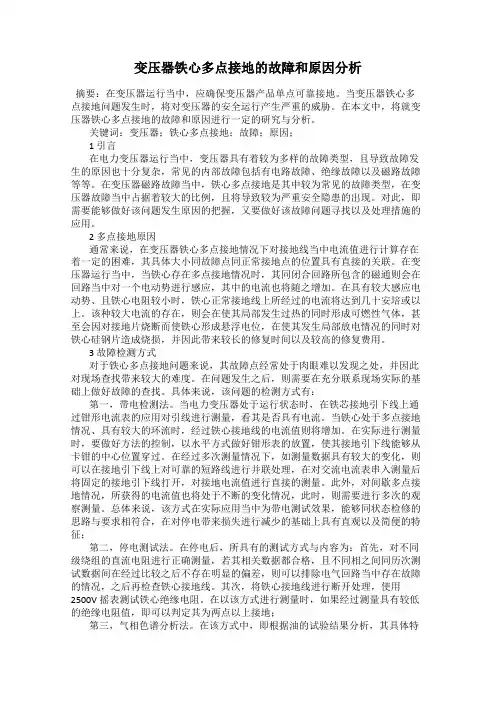

变压器铁心多点接地的故障和原因分析摘要:在变压器运行当中,应确保变压器产品单点可靠接地。

当变压器铁心多点接地问题发生时,将对变压器的安全运行产生严重的威胁。

在本文中,将就变压器铁心多点接地的故障和原因进行一定的研究与分析。

关键词:变压器;铁心多点接地;故障;原因;1 引言在电力变压器运行当中,变压器具有着较为多样的故障类型,且导致故障发生的原因也十分复杂,常见的内部故障包括有电路故障、绝缘故障以及磁路故障等等。

在变压器磁路故障当中,铁心多点接地是其中较为常见的故障类型,在变压器故障当中占据着较大的比例,且将导致较为严重安全隐患的出现。

对此,即需要能够做好该问题发生原因的把握,又要做好该故障问题寻找以及处理措施的应用。

2 多点接地原因通常来说,在变压器铁心多点接地情况下对接地线当中电流值进行计算存在着一定的困难,其具体大小同故障点同正常接地点的位置具有直接的关联。

在变压器运行当中,当铁心存在多点接地情况时,其同闭合回路所包含的磁通则会在回路当中对一个电动势进行感应,其中的电流也将随之增加。

在具有较大感应电动势、且铁心电阻较小时,铁心正常接地线上所经过的电流将达到几十安培或以上。

该种较大电流的存在,则会在使其局部发生过热的同时形成可燃性气体,甚至会因对接地片烧断而使铁心形成悬浮电位,在使其发生局部放电情况的同时对铁心硅钢片造成烧损,并因此带来较长的修复时间以及较高的修复费用。

3 故障检测方式对于铁心多点接地问题来说,其故障点经常处于肉眼难以发现之处,并因此对现场查找带来较大的难度。

在问题发生之后,则需要在充分联系现场实际的基础上做好故障的查找。

具体来说,该问题的检测方式有:第一,带电检测法。

当电力变压器处于运行状态时,在铁芯接地引下线上通过钳形电流表的应用对引线进行测量,看其是否具有电流。

当铁心处于多点接地情况、具有较大的环流时,经过铁心接地线的电流值则将增加。

在实际进行测量时,要做好方法的控制,以水平方式做好钳形表的放置,使其接地引下线能够从卡钳的中心位置穿过。

浅析变压器铁芯接地电流超标原因及处理方法

浅析变压器铁芯接地电流超标原因及处理方法

浅析变压器铁芯接地电流超标原因及处理方法发布时间:2021-04-28T10:49:20.790Z 来源:《电力设备》2020年第33期作者:孙茂祥1 崔乐韵2[导读] 摘要:变压器铁芯问题占变压器总事故的第三位,准确、实时监测变压器铁芯及夹件的接地电流,及时发现变压器的铁芯故障,对变压器的安全运行具有重要意义。

(华能太仓电厂江苏太仓 215424)摘要:变压器铁芯问题占变压器总事故的第三位,准确、实时监测变压器铁芯及夹件的接地电流,及时发现变压器的铁芯故障,对变压器的安全运行具有重要意义。

本文设计了多通道、高精度的泄露电流采集系统,采用高精度传感器对泄露电流进行测量,同时采用通道复用技术解决了系统的成本问题,用线性光耦实现了系统的抗干扰设计,实验结果表明本系统具有较高的抗干扰能力和较高的精度。

关键词:变压器;接地电流;通道复用变压器是电力系统中最重要的元件之一,是电力系统安全、稳定、可靠、经济运行的重要保证。

统计资料表明因铁芯问题造成故障,占变压器总事故中的第三位。

正常运行时, 必须将铁芯和夹件可靠接地,使其在变压器运行中始终保持接地电位,避免铁芯因悬浮电位放电,其铁芯接地电流很小,约为几毫安到几十毫安。

如果变压器铁芯出现多点接地,将会在铁芯内形成短接回路,短接回路所包括面积中的磁通或漏磁通将会在回路内产生很大的环流,而且接点越多,短接回路越多,环流越大,从而会导致局部铁芯过热,引起铁芯局部过热导致绝缘油分解,还可能使接地片熔断或烧坏铁芯,导致铁芯电位悬浮,产生放电,造成轻瓦斯动作甚至重瓦斯动作跳闸,甚至损坏变压器,造成主变重大事故。

1、变压器铁芯多点接地故障的类型和成因变压器铁芯多点接地故障按接地性质可分为两大类:不稳定接地和稳定接地。

1、不稳定接地是指接地点接地不牢靠,接地电阻变化较大,多是由于异物在电磁场作用下形成导电小桥造成的接地故障,如变压器油泥、金属粉末等。

2、稳定接地(也称死接地现象)是指接地点接地牢靠,接地电阻稳定无变化,多是由于变压器内部绝缘缺陷或厂家设计安装不当造成的接地故障,如铁芯穿芯螺栓、压环压钉等的绝缘破坏等。

变压器铁芯多点接地故障诊断分析及处理

变压器铁芯多点接地故障诊断分析及处理

变压器铁芯多点接地故障诊断分析及处理摘要】:在变压器中铁芯的作用:一是对绕组起到支撑作用,是整个变压器的机械骨架,另一方面就是提供磁回路,一次绕阻通交流电后,在铁芯中感应出不断变化的磁场,此时在二次绕组中感应出电动势,由于硅钢片是良好的导磁材料,因此铁芯可以减少漏磁现象出现,增加变压器的效率,但变压器在运行过程中,铁芯会出现一些问题,因此文章简单的阐述了变压器铁芯出现的常见问题,并主要根据铁芯多点接地这一问题进行研究,并分析如何解决这一问题,以及提出对其防范的措施,并结合一例由于铁芯多点接地从而产生的故障问题进行分析。

【关键词】:变压器;铁芯;接地前言:变压器正常的运行条件就是它要使其铁芯必须一点可靠接地,防止铁芯接地不良即悬空产生悬浮电位进行放电,在电力变压器正常的运行过程中其铁芯的接地电流大概是几毫安到几十毫安不等。

如若铁芯出现多点接地的情况,铁芯两端片间存在电位差就会形成闭合的回路,致使涡流的产生。

铁芯接地电流可达到数10A的电流,会使得变压器内部铁芯发生局部过热,内部局部发热使得绝缘油分解产生一些气体,严重时致使接地片熔断或者铁芯烧损,从而毁坏变压器。

1引起铁芯接地故障的因素及分析检查方法1.1故障异常现象(1)铁芯接地电流数值异常,远远超过《电力设备检修试验规程》(Q/CSG1206007-2017)规定的0.1A。

(2)多点接地会造成铁芯局部发热,促使局部温度高于安全值。

(3)变压器绝缘油的油位异常升高,本体油位表指示油位超出油位曲线图,内部局部发热使得绝缘油分解产生一些气体,严重时致使接地片熔断或者铁芯烧损,从而毁坏变压器。

(4)通过在线色谱监控或油样色谱分析,测定出变压器总烃含量增高幅度异常,尤其是有C2H4气体产生并超过标准中规定的气体注意值。

(5)铁芯对地进行绝缘电阻试验;采用绝缘摇表进行测试绝缘电阻结果为零,采用万用表进行绝缘电阻测试时,其绝缘电阻阻值接近于零。

1.2故障产生的原因(1)施工不符合工艺要求和设计缺陷,铁芯夹件与硅钢片间的距离不够,导致绝缘性能不足,从而在铁芯局部出现翘凸或者有毛刺的情况时,出现短路。

变压器铁芯接地电流超标缺陷分析及处理审批稿

变压器铁芯接地电流超标缺陷分析及处理审批稿

变压器铁芯接地电流超标缺陷分析及处理YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】1 前言在正常运行时,绕组周围存在电场,而铁芯和夹件等金属构件处于电场中,若铁芯未可靠接地,则会产生放电现象,损坏绝缘。

因此,铁芯必须有一点可靠接地,如果铁芯由于某种原因出现另一个接地点,形成闭合回路,则正常接地的引线上就会有环流。

其一方面造成铁芯局部短路过热,甚至局部烧损;另一方面,由于铁芯的正常接地线产生环流,造成局部过热,也可能产生放电性故障。

因此,准确、及时诊断铁芯接地故障并采取积极措施,对于系统的安全、稳定运行意义重大。

2 运行铁芯接地缺陷原因分析大型在运行过程中,发生铁芯接地缺陷主要包括以下几方面。

(1)在制造或大修过程中,如果铁刷丝、起重用的钢丝绳的断股及微小金属丝等被遗留在油箱内,当运行时,这些悬浮物在电磁场的作用下形成导电小桥,使铁芯与油箱短接,这种情况常常发生在油箱底部。

(2)潜油泵轴承磨损产生的金属粉末进入主变油箱中导致铁芯与油箱短接。

(3)油箱和散热器等在制造过程中,由于焊渣清理不彻底,当运行时,在油流作用下杂质往往被堆积在一起,使铁芯与油箱短接,这种情况在强油循环冷却中容易发生。

(4)铁芯上落有金属杂物,将铁芯内的绝缘油道间或铁芯与夹件间短接。

(5)进水使铁芯底部绝缘垫块受潮,引起铁芯对地绝缘下降。

(6)铁芯下夹件垫脚与铁轭间的绝缘板磨损脱落造成夹件与硅钢片相碰。

(7)夹件本身过长或铁芯定位装置松动,在器身受冲击发生位移后,夹件与油箱壁相碰。

(8)下夹件支板距铁芯柱或铁轭的距离偏小,在器身受冲击发生位移后相碰。

(9)上、下铁轭表面硅钢片因波浪突起,与钢座套或夹件相碰。

(10)穿心螺杆或金属绑扎带绝缘损坏,与铁芯或夹件等相碰。

3 铁芯接地缺陷的检测和处理方法运行中的检测方法在运行中,可以通过使用钳形电流表测量铁芯外接地线中的电流来判断铁芯是否存在多点接地故障。

由于接线错误而导致对变压器铁芯接地电流的误判及其分析

由于接线错误而导致对变压器铁芯接地电流的误判及其分析
当变压器低压侧带上负荷后,变低母线桥就( 有电流流过(铁心多点接地检测装置就挂在母线桥 支持柱上),近似把母线作为无穷大的载流导体, 其产生的磁场强度用下面公式表示:
B=A×(Pn/Rn+1)×Ⅰ 式中:B磁场强度(磁通密度),T;A固定常 数,对常用的平行排列的母线约等于3.464;P母 线的相间距,m;R校验磁场强度的点离母线几何 中心轴的距离,m;N分裂母线的数目,一般为 1,分裂双母线为2;I母线电流,A。 因此,在交变磁场源附近存在闭合回路,将
出。这些非线性设备及负荷在传递、变换、吸收 系统发电机所供给的基波能量的同时,又把部分 基波能量转换为谐波能量,反送回电力系统,成 为电网的主要谐波源。由于系统中谐波含量和负
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
通过这个例子说明:当我们进行故障或缺陷 分析时,对于原因不明的电势、电流,既要考虑 寄生回路影响,同时也不能忽视电磁感应。
站主变压器的运行测量,广州地区普遍采用广州 南方科技发展有限公司的铁心多点接地检测装 置,其整套装置包括:安装于变压器外壳上的接 地监测装置、安装于控制室的显示装置、连接用 的二次电缆。当变压器出现铁芯接地现象时,接 地监测装置将有电流流过其一次绕组,在二次绕 组上产生感应电流;当二次电流超过报警值,显 示装置发信告警。运行人员可以在接地监测装置 上通过投入电阻以降低接地电流。铁心接地装置 如图1、2。
关键词:变压器 铁芯和夹件 接地回路 感应电流 Key words: Transformer Core and clamping pieces Grounding circuit Induced-current 中图分类号:TM411+情况经过 2006年6月16日,新建220kV虎桥变电站2台 240MVA三 卷 变 压 器 投 产 (#2、 #3), 变 比 为 : 220/110/10.5。由于10kV馈线施工未完成,没有负 荷 出 线 , 所 以 投 10kV无 功 补 偿 电 容 器 (6×8000kVA),作为差动保护相量测试的负荷。 #2变 压 器 220kV、 110kV侧 带 上 了 负 荷 , 然 后逐台投入10kV电容器。在投入第一组电容器投 入后,运行人员发现控制室内变压器测控屏上的 铁芯多点接地检测装置显示器上有0.25A的电流值 显示,投入第二组电容器显示0.4A,投入第四组 时,显示为1.4A。对于这一异常现象,现场调度 命令切开电容器组。执行调度命令后,铁芯接地 装置显示器的电流值恢复到零。接着投#3主变压 器,当逐台带10kV电容器组时,铁芯多点接地检 测 装 置 显 示 器 又 出 现 电 流 , 数 值 与 #2变 基 本 相 同。 为了主变压器运行安全,现场决定暂停起 动,对以上现象进行分析,查明铁芯多点接地检 测装置出现电流的原因。 1.2 关于变压器铁心多点接地检测装置 从1990年起,为了加强对110kV及以上变电

变压器铁心接地电流超标缺陷分析及处理

变压器铁心接地电流超标缺陷分析及处理

变压器铁心接地电流超标缺陷分析及处理【摘要】在我国的电力系统的运行过程中,电力变压器是电力系统当中的比较重要的电气设备之一,电力变压器的安全与否直接对供电的持续性和设备系统的正常运转起到决定性作用。

在电力变压器的实际工作当中,为能够有效的防止由于铁心接地造成的接地电流超标对铁心的故障影响,所以就需采取有效的应对措施。

本文主要就电力变压器铁心接地电流超标问题进行分析,并结合实际对其有效的处理措施进行探究,希望能够通过此次的研究对实际起到一定的指导作用。

【关键词】变压器;电流超标;处理措施0.引言在随着经济以及科学技术得到迅速发展过程中,我国在电力变压器领域的发展已经有了很大的进步,由于变压器的故障率相对比较高,这样就会对电力系统的正常运行造成很大影响,为能够将电力系统的运行可靠性得以有效提高,就要采取相应的措施,对变压器进行维护和检修。

1.变压器铁心接地的基本概述1.1变压器铁心可靠性接地必要性分析从现阶段我国的变压器铁心的发展情况来看,一些大中型的变压器铁心均经过套管引到油箱体外部进行接地,由于变压器在工作过程中绕组的周围会有电场存在,铁心以及夹件等金属构件处在这一电场当中,电场的强度各不相等,倘若是变压器的铁心接地不可靠就会产生充放电现象,这样就会对油绝缘以及固体进行破坏,所以铁心要能够在接地的可靠性上得到保障[1]。

当铁心由于其它原因在某位置出现另一点接地就会形成一个闭合回路,而正常的接地引线就会发生环流现象,也就是多点接地故障。

在这一过程中不仅会使得铁心的局部短路过热还会造成铁心的局部烧损,另外还会由于正常接地线产生环流,产生放电性的故障。

1.2变压器铁心系统工作原理分析变压器的铁心在单点接地以及多点接地的情况下所经过的接地线中电流值的差距比较大,从国际标准的电流情况来看要小于0.1A,所以对铁心的接地电流要能够进行及时的监测,发现多点接地的故障通过串联电阻方法进行对接地电流进行限制,通过以上的相关原理对变压器铁心接地线的电流监测就可以设计监测的系统,其原理如下图所示。

变压器铁芯接地电流异常误判的分析

变压器铁芯接地电流异常误判的分析

变压器铁芯接地电流异常误判的分析摘要:随着我国城市化进程的加快,电能需求不断攀升,各类变压器的数量也不断增加。

而变压器作为电能传输中的关键设备,出现故障后如果不能及时发现并处理,将产生十分严重的后果,随时可能造成大面积的停电事故,造成严重的社会影响和经济损失。

关键词:变压器;铁芯;多点接地1铁芯多点接地常见原因导致铁芯多点接地故障的原因多种多样,比如:(1)安装不规范,铁芯和外壳、夹件相连;(2)穿芯螺栓钢座套长度不合适,和硅钢片相连;(3)铁芯绝缘因为各种原因受损,铁芯高阻多点接地;(4)潜油泵轴承在运行过程中因磨损掉落金属粉末,由此产生桥路,导致箱底和铁轭多点接地;(5)接地片存在先天性缺陷,在使用过程中出现短路现象;(6)其他附件松动后和大地相连;(7)主变内部存在金属异物,或铁芯因先天性缺陷存在毛刺、铁锈等,和大地相连。

笼统而言,铁芯多点接地包括两种情况:不稳定接地、稳定接地。

前者指的是和大地的连接不稳定,接地电阻波动明显,通常是因为处在磁场中的异物产生导电小桥造成的,比如金属粉末等;后者别名死接地现象,和大地的连接十分稳定,接地电阻为定值,通常是因为变压器工艺或安装问题导致的,比如铁芯穿过芯螺栓、压环压钉等导致绝缘性能降低。

2铁芯多点接地判断方法2.1带电检测法该方法的具体操作步骤是,用钳型电流表测量接地引下线的电流值,通常情况系该电流值为 100mA 以下;当测量值大于这一数值时,甚至达到几安、几十安时,就认定出现了内部环流,有多点接地的情况;具体测量时,若电流表测得数值忽大忽小,不稳定时,可在接地下引线并联短路线并串入交流电流表,打开固定的接地下引线直接测量即可。

2.2停电检测法具体的检测步骤是,先断开变压器的接地下引线,使用 5000V 的电表对变压器铁芯进行绝缘电阻检测,若绝缘阻值很低,则较大可能出现了多点接地的情况。

2.3气相色谱分析法气相色谱分析法主要是对变压器内部的油雾进行检测分析,对气体的色谱进行分析,从而查找故障所在。

变压器铁芯接地电流超标缺陷分析及处理

变压器铁芯接地电流超标缺陷分析及处理

变压器铁芯接地电流超标缺陷分析及处理The document was finally revised on 20211 前言在正常运行时,绕组周围存在电场,而铁芯和夹件等金属构件处于电场中,若铁芯未可靠接地,则会产生放电现象,损坏绝缘。

因此,铁芯必须有一点可靠接地,如果铁芯由于某种原因出现另一个接地点,形成闭合回路,则正常接地的引线上就会有环流。

其一方面造成铁芯局部短路过热,甚至局部烧损;另一方面,由于铁芯的正常接地线产生环流,造成局部过热,也可能产生放电性故障。

因此,准确、及时诊断铁芯接地故障并采取积极措施,对于系统的安全、稳定运行意义重大。

2 运行铁芯接地缺陷原因分析大型在运行过程中,发生铁芯接地缺陷主要包括以下几方面。

(1)在制造或大修过程中,如果铁刷丝、起重用的钢丝绳的断股及微小金属丝等被遗留在油箱内,当运行时,这些悬浮物在电磁场的作用下形成导电小桥,使铁芯与油箱短接,这种情况常常发生在油箱底部。

(2)潜油泵轴承磨损产生的金属粉末进入主变油箱中导致铁芯与油箱短接。

(3)油箱和散热器等在制造过程中,由于焊渣清理不彻底,当运行时,在油流作用下杂质往往被堆积在一起,使铁芯与油箱短接,这种情况在强油循环冷却中容易发生。

(4)铁芯上落有金属杂物,将铁芯内的绝缘油道间或铁芯与夹件间短接。

(5)进水使铁芯底部绝缘垫块受潮,引起铁芯对地绝缘下降。

(6)铁芯下夹件垫脚与铁轭间的绝缘板磨损脱落造成夹件与硅钢片相碰。

(7)夹件本身过长或铁芯定位装置松动,在器身受冲击发生位移后,夹件与油箱壁相碰。

(8)下夹件支板距铁芯柱或铁轭的距离偏小,在器身受冲击发生位移后相碰。

(9)上、下铁轭表面硅钢片因波浪突起,与钢座套或夹件相碰。

(10)穿心螺杆或金属绑扎带绝缘损坏,与铁芯或夹件等相碰。

3 铁芯接地缺陷的检测和处理方法运行中的检测方法在运行中,可以通过使用钳形电流表测量铁芯外接地线中的电流来判断铁芯是否存在多点接地故障。

一起变压器铁芯夹件接地电流过大的分析及处理

一起变压器铁芯夹件接地电流过大的分析及处理

一起变压器铁芯夹件接地电流过大的分析及处理一、变压器铁芯夹件接地电流过大的分析1.电流过大可能的原因:a.变压器铁芯夹件连接接地线路存在故障,导致接地电阻增大。

b.接地线路与其他线路或设备存在共同接地导致接地电阻降低。

c.变压器绕组绝缘损坏,导致漏电流增大。

d.外部电源或设备的接地电阻过大,导致通过共同接地的变压器铁芯夹件的电流过大。

2.分析步骤:a.检查变压器铁芯夹件连接接地线路的状态,确认是否存在故障。

b.检查接地线路与其他线路或设备的接地情况,排除共同接地带来的影响。

c.检查变压器绕组绝缘情况,确认是否存在绝缘损坏。

d.测试外部电源或设备的接地电阻,确认是否过大。

二、变压器铁芯夹件接地电流过大的处理1.处理步骤:a.检修变压器铁芯夹件连接接地线路,修复故障部分,减小接地电阻。

b.隔离变压器接地线路和其他线路或设备的接地,避免共同接地带来的影响。

c.检修变压器绕组绝缘,修复绝缘损坏,减小漏电流。

d.检查外部电源或设备的接地电阻,如发现过大,则需对外部电源或设备进行维修或更换。

2.处理措施:a.对变压器铁芯夹件接地线路进行定期巡检和维护,及时处理接地线路的故障,确保接地电阻在合理范围内,通常要求接地电阻小于4Ω。

b.对共同接地情况进行评估和处理,确保变压器接地电流不受其他线路或设备的影响。

c.对变压器绕组进行定期绝缘测试,确保绝缘性能符合标准要求。

d.对外部电源或设备进行定期维护和检查,确保其接地电阻符合要求。

三、预防措施1.建立健全的接地系统,包括接地网、接地极等,确保接地电阻足够低。

2.定期对接地线路进行巡检和维护,及时排除故障。

3.严禁共同接地,确保变压器接地不受其他线路或设备的影响。

4.定期检测变压器绕组的绝缘状况,及时发现绝缘损坏并进行处理。

5.强化对外部电源或设备的维护管理,确保其接地电阻符合要求。

变压器铁芯多点接地故障的分析判断及处理措施

变压器铁芯多点接地故障的分析判断及处理措施

变压器铁芯多点接地故障的分析判断及处理措施摘要本文详细介绍了变压器常发性故障—铁芯多点接地的几种类型及成因,从而对变压器铁心发生的多点接地故障进行分析判断,并提出处理措施。

关键词变压器;铁芯;多点接地;高频法;应急措施变压器铁心多点接地故障在电力变压器事故中占的比例相当大,其原因是多方面的。

本文主要提出了检测变压器铁芯多点接地的方法,主要有色谱数据分析、电气测量数据分析;着重介绍新颖的智能定位有效检测方法-高频法,并提出处理措施。

1 变压器铁芯多点接地故障的类型和成因穿心螺栓的螺孔如开得不正,穿螺栓时铁心硅钢片受外力作用,靠外边的硅钢片会向外膨胀,并进入套座内与套管相接,造成铁心多点接地。

夹件槽钢套座孔开得过大或者套座不合格,组装套座后歪斜,进入夹件槽钢孔内,与铁心凸起的边片相接,引起铁心多点接地。

上夹件槽钢与变压器油箱顶盖加强铁相碰,也会引起铁心多点接地故障。

变压器油箱与铁心有定位钉时,在变压器投入运行前必须把上部定位钉的盖板翻过来,使定位钉与定位螺孔离开,不然变压器投运就会发生铁心多点接地。

下轭铁的夹件托板如与铁心相碰也可能造成铁心多点接地。

以上几点是铁心多点接地的原因。

另外,因某些零件脱落,某些小间隙进入焊渣或小线头等,也能够造成多点接地。

2 变压器铁芯多点接地的检测方法介绍2.1 色谱数据分析目前,用油中溶解气体色谱分析方法是监测变压器铁芯多点接地故障最简便、最为有效的方法。

常用的是“三比值法”和德国“四比值法”。

由于三比值法只能在变压器油中溶解气体各组分含量超过注意值或产气速率超过限值方可进行判断,不便于在故障初期进行判别,因此建议使用“四比值法”进行判断。

利用五种特征气体的四对比值来判断故障,在四比值法中,以“铁件或油箱中出现不平衡电流”一项来判断变压器铁芯多点接地故障,其准确度是相当高。

判据为:CH4/H2=1~3;C2H6/C2H4>RL(一般大于103),所以暂时不考虑电容的影响。

关于变压器铁芯多点接地故障原因与处理技术的分析

关于变压器铁芯多点接地故障原因与处理技术的分析

关于变压器铁芯多点接地故障原因与处理技术的分析摘要:随着国内各产业的不断转型升级,社会生产生活中电力需求持续上升,为电力事业发展提供了有力条件。

变压器作为电力系统关键主设备,其功能及质量关乎整个系统的安全稳定,但纵观变压器实际运用,面临着开系统内外所带来的双重故障压力策,而其中最具代表性的故障类型属铁芯多点接地,严重威胁电力系统正常运行。

鉴于此,文章全面剖析影响变压器铁芯性能的主要因素,针对不通风故障类型及损害程度,制定与之相适应的处理方案,最大限度的保障电力系统在更大规模上实现运行的安全性及稳定性。

关键词:变压器;铁芯多点接地;故障原因;处理技术1变压器铁芯多点接地故障的类型和成因从性质上进行划分,变压器铁芯多点接地故障类型主要可分为稳定接地和不稳定接地两大类。

一方面,稳定接地。

这种接地故障类型主要指的接地点与地面始终保持稳固性,无需改变接地时的电阻值,接地故障的产生在很大程度上是由于变压器在厂生产过程中对内部绝缘体的粗略制造,或者不合理的设计安装表针等;另一方面,不稳定接地。

从字面意思上来看,重点阐释了在接地点市场发生偏离接地的现象,并且伴有不规律的电阻值波动,在电磁场作用下,变压器油泥或者金属粉末等此类异物成为接地故障的主要因素。

2变压器铁芯多点接地故障发生的主要位置2.1电力变压器铁芯绝缘体通常,变压器作业环境所位于空旷的室外,易遭受雨水的冲刷,若未能通过相关维护手段阻碍雨水对铁芯绝缘体的渗透及破坏,将在绝缘体形成潮解或者遇水膨胀现象,增添绝缘体搭接效应,并在联接机制下导致变压器铁芯多点接地故障。

2.2电力变压器铁芯夹件据统计,变压器铁芯夹件和铁芯夹具在众多接地故障点中故障产生较为频繁,而这一故障类型形成的主要原因是由于并为在夹件和夹具上连接相应的变压器接地铜片,缩短了夹具和变压器铁芯两者之间的距离,进而增加了放电效应的产生几率。

2.3电力变压器接地套管作为变压器的重要组成部分,接地套管功能作用的发挥在某种程度上受外界应力及环境温度不规律性变化的印象还能够,容易在套管材料应用过程中产生裂缝、迸裂或者形变等现象,并以杂物形式存在于变压器内部,为变压器铁芯多点接地的搭接可乘之机,导致变压器铁芯多点接地故障的最终形成。

由于接线错误而导致对变压器铁芯接地电流的误判及其分析

由于接线错误而导致对变压器铁芯接地电流的误判及其分析
维普资讯
2 8
由于接线错 误而导致变压器产生感应电流
由于接线错误 而导 致对变压器铁 芯接地 电流的误判 及其分析
W r n n e t n Ca s dF leEsi t n o r o n i gCu r n o g Co n ci u e as t o mai fCo eGr u dn re t n o i
Ke r s T a s o e Co ea d ca i gp e e Gr u d n i u t I d c d c re t y wo d : r n f r r m r n lmp n ic s o n i g cr i c n u e -u n
中图分类号 :T l+2 M4 】 .
T a so me n s ay程 监理 有 限公 司 广 东 电网 公司广 州供 电局 江湛华 张 志文
Gu n z o o r g n e i g S p r ii n Co Lt . Ja g Z a h a a g h u P we En i e rn u e v so . d in h n u
的二次 电缆 。当变压器 出现铁芯接地现象时 ,接 地 监 测 装置 将 有 电 流流 过 其 一次 绕 组 ,在二 次 绕 组上产生 感应 电流 ;当二次电流超过报警值 ,显 示装置发信告警 。运行人 员可以在接地监测装置 上通过投入电阻以降低接地电流。铁心接地装置
如 图1 。 、2
后逐台投入1k 电容器。在投入第一组电容器投 0V 入后 ,运行人员发现控制室内变压 器测控屏上的
20 A 卷 变 压 器 投 产 ( 、群 ) 4MV 三 群 2 3 ,变 比 为 :
20101.。 由于 1k 馈 线施 工未 完 成 ,没有 负 2/1/05 0V 荷 出 线 , 所 以 投 1k 0V无 功 补 偿 电 容 器 (x0 0V ) 6 80k A ,作 为差动 保护 相量 测试 的 负荷 。 群 变 压 器2 0V、 lOV ̄ 带 上 了 负荷 ,然 2 2k lk 0

干式变压器出现铁芯接地故障的缘由及应对策略

干式变压器出现铁芯接地故障的缘由及应对策略

干式变压器出现铁芯接地故障的缘由及应对策略【摘要】变压器是电力系统中的核心设备,在发供电的企业中起到纽带环节。

电力变压器在正常运行时,铁芯必须有一点是要接地的。

如果铁芯由于某种原因出现另一点接地,会形成闭合回路,在正常接地的引线中出现环流,造成铁芯多地故障,一旦发生多点接地后,会使铁芯的局部过热破坏铁芯的绝缘,严重时会出现铁芯烧损甚到烧坏变压器的情况,造成重大事故。

变压器的绕组和铁芯是传递、变换电磁能量的主要部件,保证它们的可靠运行是人们所关注的问题。

统计资料表明因铁芯问题造成故障,占变压器总事故中的第三位。

变压器制造部门对变压器铁芯缺陷已引起重视,并在铁芯可靠接地、铁芯接地监视,以及保证一点接地方面都进行了技术改进。

运行部门也把检测和发现铁芯故障提到相当高度。

然而,变压器铁芯故障仍屡有发生,其原因主要是由于铁芯多点接地和铁芯接地不良造成。

本文介了发生事故后的原因进行分析以及后面的措施。

【关键词】干式变压器;接地方式;故障;策略众所周知,变压器在铁芯运行过程中只能一处着地,当存在两处或者两处以上的铁芯着地时,电路就立马形成闭合回路,造成环流,会引起铁芯的局部过热破坏铁芯的绝缘,严重时会出现铁芯烧损甚到烧坏变压器的情况。

影响了变压器的正常运行,但是铁芯多点接地分为两种,其一是铁芯不稳定性多点接地,其二是铁芯稳定性多点接地。

面对安全隐患这么高的问题,研究铁芯多点接地是十分必要的。

就目前的研究中,近几年的变压器内部的故障基本上出现两方面的极限,一是变压器的线圈直流电阻不合格,二是变压器铁芯多点接地。

面对如此多的隐患,会给系统带来很多不稳定的不安全因素,这就需要我们对变压器故障要进行全面的检查和及时补救的措施。

才能保障变压器的正常运行。

一、干式变压器铁芯接地故障的缘由变压器是电力系统中重要的部分,在变压器运行中,大家都知道,铁芯必须有一点是要接地的,因为铁芯不接地将会产生悬浮点在上空,容易引起放电现象,因此需要一点着地。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Safety
34R U R A L E L E C T R I F I C A T I O N
2016年第08期 总第351期
变压器铁芯接地电流异常误判的原因分析
(国网山东省电力公司聊城供电公司,山东 聊城 252000)
岳彩鹏,高春燕,孙圣凯
变压器铁芯接地电流带电检测可以简单有效地判断变压器铁芯的运行状况,从而为检修人员做出相应的决策提供重要依据。

但是如果由于非主变铁芯本身的问题而是由于其他原因导致铁芯接地电流测量超标,从而造成误判的话,将会给检修工作带来较大的影响。

1 事故经过
2015年10月21日,试验人员在220 kV 某变电站进行带电测试时,发现#1、#2主变压器铁芯接地电流为181.8 mA 和125.4 mA ,测试位置均在泄露电流传感器下方,超出了《国网山东省电力公司变电设备带电检测工作实施细则》中规定的铁芯接地电流小于100 mA 要求。

试验人员怀疑测试用的钳形电流表有问题,遂在保护室调出了铁芯接地电流在线监测数据,数据显示#1、#2主变的铁芯接地电流分别为191、121 mA, 同样超出规定值。

由此可以判定采用的钳形电流表无问题,试验人员又在泄露电流传感器上方进行测试,#1、#2主变的铁芯接地电流分别为0.9、0.8 mA 。

2 原因分析
泄露电流传感器下口的铁芯接地电流测试数据与在线
监测系统数据较吻合,说明泄露电流传感器是正常的。

试验人员仔细检查了泄露电流传感器的安装,发现变压器铁芯接地扁铁与泄露电流传感器紧紧地贴在一起,在接地引线扁铁与传感器接触部位,传感器表面的绝缘漆已磨损,露出金属部分。

由于接地线扁铁和穿心传感器金属部位接触,将钳形电流表钳在传感器下端测试时,测试电流包括接地扁铁中电流I 1和穿心传感器线圈中感应电流I 2,I 2数值较大,导致现场测试电流超标。

于是试验人员用纸和矿泉水瓶盖将变压器铁芯接地扁铁与泄露电流传感器隔开后进行测试,测试数据为1.9 mA 和0.8 mA ,符合规程要求。

确定铁芯接地电流在线监测数据超标是由泄露电流传感器与将铁芯接地扁铁贴在一起所致。

3 现场处理情况
针对接地引下线扁铁宽度大,容易与穿心传感器摩擦使传感器表面的绝缘漆磨损,导致接地扁铁与传感器裸露金属接触,造成线圈中产生感应电流,引起测试值偏大这一现象,检修人员通过旁路接地,将接地扁铁穿过穿心传感器部分改造成圆形接地棒,彻底解决了接地引下线扁铁与穿心传感器摩擦的问题。

改造后,用钳形电流表测试,不管钳在穿心传感器的上部与下部,数据均一致。

4 整改建议
在发现类似问题时,将表计放置在穿心传感器线圈上部,消除传感器外壳感应电流的影响,必要的话对接地引下线扁铁进行改造。

铁芯接地电流在线监测数据在一定程度上可反映设备状况,应加强对在线监测装置进行及时的维护检查。

(责任编辑:刘艳玲)
摘要:介绍了一起由于泄漏电流传感器与铁芯扁铁结构配合不当,导致不同测试位置泄露电流不一样,从而引起相关人员错误认为铁芯接地电流严重超标的事例,对异常原因进行了分析,并提出了相关建议,如将表计放置在穿心传感器线圈上部以消除传感器外壳感应电流的影响,加强对在线监测装置进行及时的维护检查。

关键词:铁芯接地电流;泄露电流传感器;接地扁铁;钳形电流表中图分类号:TM561
文献标志码:B
文章编号:1003-0867(2016)08-0034-01
DOI:10.13882/ki.ncdqh.2016.08.014。
