软泡聚醚指标

合集下载

聚氨酯软泡配方

聚氨酯软泡的配方因所需硬度、密度和弹性等特性而异，以下提供了三种不同配方的聚氨酯软泡：
1、密度为8kg/立方米的软泡配方：
聚醚：100份
水：7份
硅油：2.8份
辛酸亚锡：0.7份
胺催化剂：0.17份
二氯甲烷：30份
TDI指数：117（即79.7+8.7=76.61.17=89.6）
2、密度为12kg/立方米的软泡配方：
聚醚：100份
水：6份
硅油：1.5份
辛酸亚锡：0.3份
胺催化剂：0.14份
二氯甲烷：15份
TDI指数：120
3、密度为16kg/立方米的软泡配方：
聚醚：100份
水：4.9份
硅油(l-580)：1.3份
辛酸亚锡：0.3份
a33催化剂：0.12份
二氯甲烷：9.3份
填料：8份
TDI指数：62
这些配方仅供参考，实际生产中可能因材料品牌、环境温度和湿度等因素有所调整。

建议在专业人士指导下进行操作。

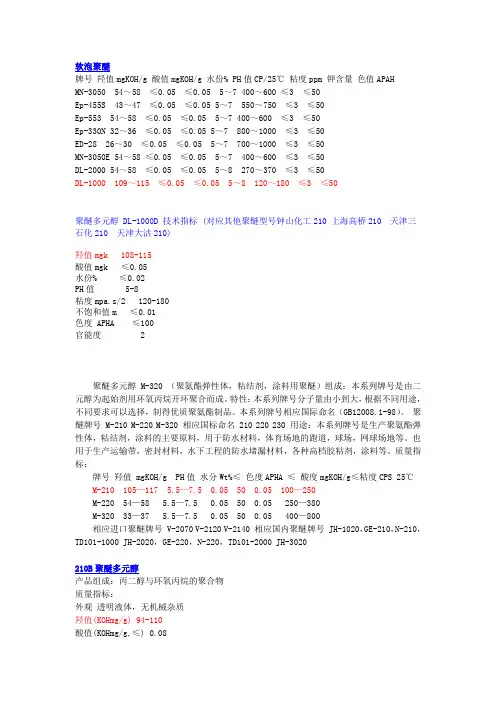

软泡聚醚指标

软泡聚醚牌号羟值mgKOH/g 酸值mgKOH/g 水份% PH值CP/25℃粘度ppm 钾含量色值APAHMN-3050 54～58 ≤0.05≤0.05 5～7 400～600 ≤3≤50Ep-455S 43～47 ≤0.05≤0.05 5～7 550～750 ≤3≤50Ep-553 54～58 ≤0.05≤0.05 5～7 400～600 ≤3≤50Ep-330N 32～36 ≤0.05≤0.05 5～7 800～1000 ≤3≤50ED-28 26～30 ≤0.05≤0.05 5～7 700～1000 ≤3≤50MN-3050E 54～58 ≤0.05≤0.05 5～7 400～600 ≤3≤50DL-2000 54～58 ≤0.05≤0.05 5～8 270～370 ≤3≤50DL-1000 109～115 ≤0.05≤0.05 5～8 120～180 ≤3≤50聚醚多元醇 DL-1000D 技术指标 (对应其他聚醚型号钟山化工210 上海高桥210 天津三石化210 天津大沽210)羟值mgk 108-115酸值mgk ≤0.05水份% ≤0.02PH值 5-8粘度mpa.s/2 120-180不饱和值m ≤0.01色度 APHA ≤100官能度 2聚醚多元醇 M-320 （聚氨酯弹性体，粘结剂，涂料用聚醚）组成：本系列牌号是由二元醇为起始剂用环氧丙烷开环聚合而成。

特性：本系列牌号分子量由小到大，根据不同用途，不同要求可以选择，制得优质聚氨酯制品。

本系列牌号相应国际命名（GB12008.1-98）。

聚醚牌号 M-210 M-220 M-320 相应国标命名 210 220 230 用途：本系列牌号是生产聚氨酯弹性体，粘结剂，涂料的主要原料，用于防水材料，体育场地的跑道，球场，网球场地等。

也用于生产运输带，密封材料，水下工程的防水堵漏材料，各种高档胶粘剂，涂料等。

质量指标：牌号羟值 mgKOH/g PH值水分Wt%≤色度APHA ≤酸度mgKOH/g≤粘度CPS 25℃M-210 105—117 5.5—7.5 0.05 50 0.05 100—250M-220 54—58 5.5—7.5 0.05 50 0.05 250—380M-320 33—37 5.5—7.5 0.05 50 0.05 400—800相应进口聚醚牌号 V-2070 V-2120 V-2140 相应国内聚醚牌号 JH-1020，GE-210，N-210，TD101-1000 JH-2020，GE-220，N-220，TD101-2000 JH-3020210B聚醚多元醇产品组成：丙二醇与环氧丙烷的聚合物质量指标：外观透明液体，无机械杂质羟值(KOHmg/g) 94-110酸值(KOHmg/g,≤) 0.08水分(%,≤) 0.05粘度(25℃)mPa.s 130-190钾、钠含量(ppm，≤) 5色度(APHA,≤) 100PH值 5.0-7.0平均分子量 1000官能度 2用途：本产品为聚氨酯弹性体、涂料、胶粘剂、密封剂、化学灌浆材料专用的聚醚多元醇，广泛用于体育场地、隧道、防水地板、网球场地、水坝、地下工程。

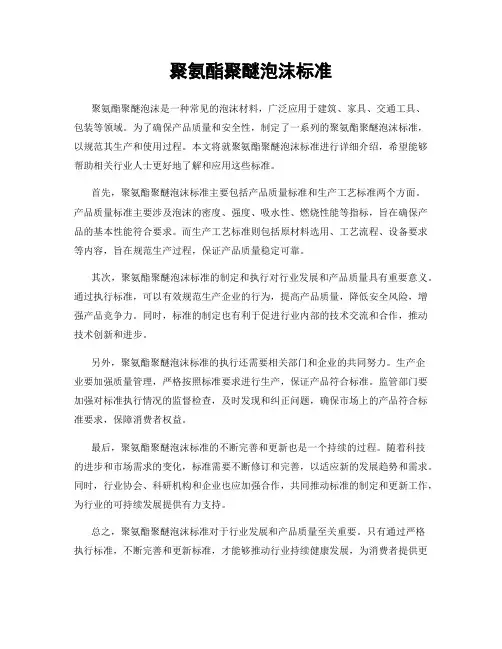

聚氨酯聚醚泡沫标准

聚氨酯聚醚泡沫标准聚氨酯聚醚泡沫是一种常见的泡沫材料，广泛应用于建筑、家具、交通工具、包装等领域。

为了确保产品质量和安全性，制定了一系列的聚氨酯聚醚泡沫标准，以规范其生产和使用过程。

本文将就聚氨酯聚醚泡沫标准进行详细介绍，希望能够帮助相关行业人士更好地了解和应用这些标准。

首先，聚氨酯聚醚泡沫标准主要包括产品质量标准和生产工艺标准两个方面。

产品质量标准主要涉及泡沫的密度、强度、吸水性、燃烧性能等指标，旨在确保产品的基本性能符合要求。

而生产工艺标准则包括原材料选用、工艺流程、设备要求等内容，旨在规范生产过程，保证产品质量稳定可靠。

其次，聚氨酯聚醚泡沫标准的制定和执行对行业发展和产品质量具有重要意义。

通过执行标准，可以有效规范生产企业的行为，提高产品质量，降低安全风险，增强产品竞争力。

同时，标准的制定也有利于促进行业内部的技术交流和合作，推动技术创新和进步。

另外，聚氨酯聚醚泡沫标准的执行还需要相关部门和企业的共同努力。

生产企业要加强质量管理，严格按照标准要求进行生产，保证产品符合标准。

监管部门要加强对标准执行情况的监督检查，及时发现和纠正问题，确保市场上的产品符合标准要求，保障消费者权益。

最后，聚氨酯聚醚泡沫标准的不断完善和更新也是一个持续的过程。

随着科技的进步和市场需求的变化，标准需要不断修订和完善，以适应新的发展趋势和需求。

同时，行业协会、科研机构和企业也应加强合作，共同推动标准的制定和更新工作，为行业的可持续发展提供有力支持。

总之，聚氨酯聚醚泡沫标准对于行业发展和产品质量至关重要。

只有通过严格执行标准，不断完善和更新标准，才能够推动行业持续健康发展，为消费者提供更加安全可靠的产品，为行业发展注入新的活力和动力。

希望相关行业人士能够重视标准执行工作，共同推动行业的发展和进步。

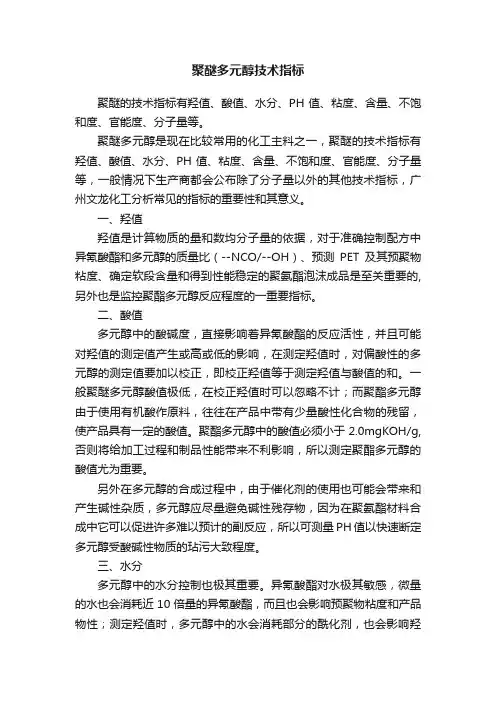

聚醚多元醇技术指标

聚醚多元醇技术指标聚醚的技术指标有羟值、酸值、水分、PH值、粘度、含量、不饱和度、官能度、分子量等。

聚醚多元醇是现在比较常用的化工主料之一，聚醚的技术指标有羟值、酸值、水分、PH值、粘度、含量、不饱和度、官能度、分子量等，一般情况下生产商都会公布除了分子量以外的其他技术指标，广州文龙化工分析常见的指标的重要性和其意义。

一、羟值羟值是计算物质的量和数均分子量的依据，对于准确控制配方中异氰酸酯和多元醇的质量比（--NCO/--OH）、预测PET及其预聚物粘度、确定软段含量和得到性能稳定的聚氨酯泡沫成品是至关重要的,另外也是监控聚酯多元醇反应程度的一重要指标。

二、酸值多元醇中的酸碱度，直接影响着异氰酸酯的反应活性，并且可能对羟值的测定值产生或高或低的影响，在测定羟值时，对偏酸性的多元醇的测定值要加以校正，即校正羟值等于测定羟值与酸值的和。

一般聚醚多元醇酸值极低，在校正羟值时可以忽略不计；而聚酯多元醇由于使用有机酸作原料，往往在产品中带有少量酸性化合物的残留，使产品具有一定的酸值。

聚酯多元醇中的酸值必须小于2.0mgKOH/g,否则将给加工过程和制品性能带来不利影响，所以测定聚酯多元醇的酸值尤为重要。

另外在多元醇的合成过程中，由于催化剂的使用也可能会带来和产生碱性杂质，多元醇应尽量避免碱性残存物，因为在聚氨酯材料合成中它可以促进许多难以预计的副反应，所以可测量PH值以快速断定多元醇受酸碱性物质的玷污大致程度。

三、水分多元醇中的水分控制也极其重要。

异氰酸酯对水极其敏感，微量的水也会消耗近10倍量的异氰酸酯，而且也会影响预聚物粘度和产品物性；测定羟值时，多元醇中的水会消耗部分的酰化剂，也会影响羟值测定的准确性；因为水的存在，在配方中也难以准确计算异氰酸根与羟基的比例；通常聚氨酯用多元醇要求含水量在0.2%以下，高于这个值，测定羟值时必须先进行脱水。

另外，在多元醇合成过程中，微量的水也可做起始剂，与环氧化合物单体反应，使规定配方中起始剂数量增加，造成合成多元醇设计分子量下降，也就是说，当水分超标时，分子量也可能与常规不同。

【天天看PU】聚氨酯原料知多少——中国普通软泡聚醚

【天天看PU】聚氨酯原料知多少——中国普通软泡聚醚聚氨酯原料知多少——中国普通软泡聚醚+普通软泡聚醚是众多聚醚品种中最为常见的一种，也是中国市场用量最大的品种，小编今天就来给各位客官唠一唠普通型软泡聚醚的一些事儿。

普通软泡聚醚主要用于生产块状泡沫，后者用于家具垫、床垫、吸音板、地毯、过滤及包装材料等。

国内常见的牌号为中海壳牌SC-5602，新加坡壳牌CARADOL SC56-16，万华化学WANOL F3156，陶氏化学Voranol 8010等。

供需目前国内80%的需求由本土生产企业覆盖，另有20%依靠进口货满足。

国内生产商包括中海壳牌，德信联邦，无棣德信，湄洲湾氯碱，山东隆华等，进口货供应商主要是新加坡壳牌与陶氏化学。

从供应量来看，中海壳牌，新加坡壳牌，和万华化学位居前三，并且“两壳”占比超过40%。

近年来由于普通软泡聚醚利润低薄，且非常受制于原料环氧丙烷（PO）价格波动，本土一些无PO装置的聚醚工厂已经逐渐将发展重心转到其他品种的聚醚上，普通软泡行业出现了整合的现象，“两壳”占据几乎半壁江山也正是行业整合的结果，这两家企业主要是受益于均有配套的PO工厂。

软体家具，包括床垫、沙发等，是普通软泡聚醚最主要的应用领域，家具又跟房地产市场息息相关，简单来说，房地产市场景气，家具生意也会随之欣欣向荣，还有一部分家居需求来自产品更新换代，这与消费者收入也是密切相关的。

中国软体家具（含海绵厂）知名品牌包括：圣诺盟，梦百合，恒昂，喜临门，高裕家居，恒尚逸品等。

价格产品价格通常由其价值和供需所共同决定，聚醚的价格也不外乎如是，而产品价值一定程度又取决于原材料的价格。

在普通软泡聚醚原料中占比最高的当属PO，平均比例超过90%，因此PO价格波动牵动着聚醚价格；当然，短期内的供需动态变化也会影响聚醚价格走势。

2017年中国普通软泡聚醚价格在10000-14500元/吨左右的区间内波动，年内的最高点出现在8月份，临近年底，受到原料PO的推动，价格再一次上升到14000元/吨以上。

聚醚多元醇各项指标对泡沫制品的影响

聚醚多元醇各项指标对泡沫制品的影响1、羟值：官能度大、羟值高，则制得的泡沫塑料硬度大，机械物理性能好，耐
温性能好。

但与异腈酸酯等其他组分的互溶性差。

羟基含量相同的情况下，官能度大的反应速率大，反应物的粘度增加快。

官能度相同的情况下，羟值高的与TDI反应增强。

否则，反之。

羟值高，TDI加入量增加，如不增加，造成泡沫裂纹、回弹性差、强度差、压缩永久变形增大。

反之，会形成大孔火闭孔、硬度增加、熟化时间长引起烧心。

2、不饱和度：反应温度高或催化剂含量高，则副反应增加，不饱和度增加。

影
响聚醚的平均分子量，使平均分子量降低，羟值升高，聚醚官能度降低。

3、水分：水分增加，不但消耗大量的TDI使聚醚活性降低造成裂泡、塌泡，同
时因反应放出大量的CO2及热量，会降低泡沫制品的密度，生成的热量不能迅速移走，造成黄心甚至着火。

4、酸值：反应温度高及催化剂浓度的增加会增加副反应，使酸值升高，酸值高
消耗的胺类催化剂多，降低反应活性，造成泡沫收缩、闭孔。

5、分子量：不饱和度增加，分子量减小。

不饱和度减少，分子量增加。

泡沫的
性能随分子量的增加而提高，如扩张强度、伸长率、熔点、硬度和玻璃化温度等。

6、钾离子：钾离子高使泡沫变硬，弹性降低，严重时凝胶。

同时，与TDI发泡
时，热量不能及时散发，造成烧心。

7、抗氧剂：提高泡沫的燃烧温度，避免烧心现象的发生。

8、色值：在碱性介质和较高温度下，均会造成副反应的增加，生成不饱和键，
色值变深，相应的其他指标如：酸值、不饱和度等也会相应发生变化，同时泡沫颜色变化。

HR聚醚消泡剂(GPE聚醚消泡剂)

HR聚醚消泡剂（GPE聚醚消泡剂）
分类名称：聚醚型消泡剂
活性成分：本系列产品为聚氧丙烯、聚氧乙烯在引发剂存在下的嵌段聚合物。

产品性能：本品属非离子表面活性剂，具有优异的消泡、抑泡功能，无毒，难溶于水，易溶于有机溶剂，可单独使用，也可配成乳液使用，其中GPE型特别适合于发酵工业使用，PPE 适合高温使用。

产品规格及质量指标：
注：浊度测量为1%水溶液，铅、砷含量以卫生标准（国标）为准。

用途：聚醚型消泡剂系列可广泛应用于医药工业，各种抗生素（如土霉素、四环素、庆大霉素等）、味精、酵母、柠檬酸、衣康酸、黄原胶等发酵过程的消抑泡，也可以应用于化工、纺织、印染、油漆、涂料、造纸等行业，效果显著。

产品符合国家卫生标准。

使用方法：1、宜采用少量、多次的原则添加消泡剂；2、本品可以用原液与发酵基料一起加热消毒入罐，也可以采用配制制成水乳液经直接蒸汽消毒后“流加”入罐消泡；
3、消泡剂乳液配制罐有机械搅拌装置，使消泡剂充分分散均匀，达到理想的消泡效果。

包装贮运：1、本品采用200kg镀锌铁桶包装，也可根据用户要求包装。

2、贮运：防水、防晒，常温密封贮存，不得与有毒物品混放。

公司的产品各项参数指标（聚醚多元醇）

聚醚多元醇硬泡聚醚多元醇质量标准：Q/FJH005-2000物化性能：一般为无色或浅黄色透明油状液体。

非危险品，无爆炸性。

型号指标：指标JH350 JH400 JH450 JH460 TK451外观浅黄色粘稠液体无色至浅黄色粘稠液体浅黄色粘稠液体浅黄色粘稠液体浅黄色粘稠液体羟值mgKoH/g 330－370 430－450 430－450 440－480 460－500 酸≤mgKoH/g－0.15 0.15 0.15 0.15 PH值6－7 6－7 9－11 9－11 6－7 水份≤%0.15 0.15 0.15 0.15 0.15用途管道、冷库管道太阳能、冰箱、环戊烷专用太阳能、冰箱、环戊烷专用耐高温指标WF350 1050 4110 4110A 4110G外观浅黄色粘稠液体浅黄色粘稠液体浅黄色粘稠液体浅黄色粘稠液体浅黄色粘稠液体羟值mgKoH/g 350－450 430－470 430－470 440－460 440－460 酸值≤mgKoH/g0.15 0.15 0.1 0.1 0.1PH值6－7 6－7 6－7 9－11 6－7 水份≤%0.15 0.15 0.15 0.15 0.15用途冰箱、冰柜板材、管道保温、太阳能板材、喷涂、太阳能仿木、太阳能大口径管道指标8038 403 635 8046外观浅黄色透明粘稠液体无色透明粘稠液体浅黄色透明粘稠液体浅黄色透明粘稠液体羟值mgKoH/g355－395 780－810 470－490 455－485 酸值≤mgKoH/g0.1 －0.15 0.1PH值6－7 10－12 5－8 6－7 水份≤%0.1 0.15 0.15 0.1用途环戊烷体系、冰箱、冰柜硬泡交联剂耐高温、冰箱、冰柜环戊烷体系、冰箱、冰柜包装储运：200KG铁桶包装。

按一般化学品储运。

本品应贮存在清洁通风处，在运输过程中应注意防漏、防火、防潮。

软泡聚醚多元醇质量标准：Q/FJH005-2000物化性能：一般为无色或浅黄色透明油状液体。

聚醚 ba1-9 产品质量认可标准

聚醚 ba1-9 产品质量认可标准聚醚（Polycarbonate ether）是一种重要的工程塑料，具有高温、高强度、高透明度、高稳定性等优异性能。

聚醚材料广泛应用于电子、汽车、光电、医疗器械等领域。

为了确保聚醚产品的质量，制定了一系列的认可标准，主要包括以下几个方面。

首先，聚醚产品的外观质量标准。

聚醚产品外观应平整光滑，无裂纹、气泡、夹杂物等缺陷。

制品应无明显变色，表面清洁平整，无任何外来污染物。

外观质量是评价聚醚产品品质的重要指标之一。

其次，聚醚产品的物理性能标准。

物理性能直接影响聚醚产品的使用效果和寿命。

其中硬度是衡量聚醚材料硬度的重要指标，一般通过洛氏硬度计来测量。

聚醚的硬度一般在80-120之间，根据不同的应用领域，具体要求有所差异。

另外，弹性模量也是评价聚醚韧性和强度的重要指标。

此外，抗张强度、耐热性、耐候性、耐腐蚀性等物理性能也是聚醚产品的质量认可标准。

再次，聚醚产品的化学性能标准。

聚醚材料应具有良好的耐化学性能，能够耐受各种化学品的腐蚀。

聚醚在酸、碱、有机溶剂等方面的稳定性是其化学性能的关键指标之一。

聚醚材料还要具备无毒、无味、环保等特性，以满足医疗器械、食品包装等应用领域对质量的要求。

最后，也是非常重要的一点，是聚醚产品的安全性标准。

聚醚材料在生产、运输、使用过程中应符合相关的安全规定。

制造商必须严格控制产品中的有害物质，如重金属、有害溶剂等的含量，确保产品的安全性。

聚醚产品在使用过程中，要避免产生有毒有害气体和废弃物，对环境和人体健康无害。

以上就是聚醚产品质量认可的标准，通过对外观质量、物理性能、化学性能和安全性等方面的严格控制，可以对聚醚产品的质量进行有效的评估和认可。

制定和遵守这些标准，有助于提升聚醚产品的质量和竞争力，推动相关产业的健康发展。

聚醚多元醇的各项指标对泡沫制品的相关影响

聚醚多元醇的各项指标对泡沫制品的相关影响聚醚多元醇是一种重要的聚合物材料，广泛应用于泡沫制品的生产中。

聚醚多元醇的各项指标对泡沫制品的性能具有重要的影响。

本文将从密度、分子量、官能化率和分子结构等角度，探讨聚醚多元醇的各项指标对泡沫制品的相关影响。

首先，密度是衡量聚醚多元醇物性的一个重要指标。

聚醚多元醇的密度越大，所制备的泡沫制品的密度也会相应增加。

由于聚醚多元醇的密度与其分子量有关，因此，分子量越大的聚醚多元醇，其制备出的泡沫制品的密度也会越大。

密度的增加会使泡沫制品的强度提高，但会降低其吸音、隔热等性能。

其次，分子量是衡量聚醚多元醇链长的一个指标，对泡沫制品的性能也有重要影响。

聚醚多元醇的分子量越大，链长越长，其制备的泡沫制品具有较高的强度和耐久性。

而分子量较低的聚醚多元醇制备的泡沫制品则具有较好的柔软性和弹性。

因此，分子量的选择可以通过调节聚醚多元醇的聚合反应条件来实现，以满足不同泡沫制品的需求。

此外，官能化率是衡量聚醚多元醇含有官能基的数量的指标。

官能化率越高，聚醚多元醇的含有官能基的数量越多，其制备的泡沫制品的密度和硬度会增加。

官能化率的提高可以通过改变聚醚多元醇的合成工艺和配方来实现。

最后，分子结构也对泡沫制品的性能产生影响。

聚醚多元醇的分子结构需要满足一定的要求，才能制备出符合要求的泡沫制品。

例如，聚醚多元醇的分子结构需要具有一定的支链结构，以提高泡沫制品的柔软性和弹性。

此外，聚醚多元醇的分子结构也需要具有一定的交联能力，以提高泡沫制品的强度和耐久性。

总之，聚醚多元醇的各项指标对泡沫制品的性能产生着重要的影响。

密度、分子量、官能化率和分子结构都是需要在制备过程中进行调控的参数，以满足不同泡沫制品的要求。

通过合理的选择和调节聚醚多元醇的各项指标，可以制备出性能优越的泡沫制品。

聚醚检测指标

聚醚检测指标聚醚是一种广泛应用于工业和日常生活中的化学物质，常用于制造塑料、纺织品、涂料等产品。

然而，由于聚醚的特殊性质，其使用过程中需要进行严格的检测，以确保产品的质量和安全性。

本文将介绍聚醚检测的几个重要指标，包括粘度、溶解度、熔点和燃烧性能。

粘度是聚醚检测中最基本的指标之一。

粘度是指液体流动的阻力大小，可以用来评估聚醚的流动性和黏稠度。

常用的粘度测量方法包括旋转粘度计和滴定法。

旋转粘度计通过测量液体在旋转器旋转时所受到的阻力来确定粘度值，而滴定法则是通过滴定一定量的试液来观察其滴下速度，从而推测出粘度大小。

溶解度是指聚醚在不同溶剂中的溶解情况。

溶解度的测试可以帮助确定聚醚的溶解性和溶解度参数。

常用的溶解度测试方法包括浸泡法和沉淀法。

浸泡法是将一定量的聚醚样品放入溶剂中，观察其在溶液中的溶解情况；而沉淀法则是将聚醚样品与溶剂混合，观察是否会出现沉淀现象。

熔点是指聚醚在加热过程中开始熔化的温度。

熔点测试可以帮助确定聚醚的熔化性质和热稳定性。

常用的熔点测试方法包括差热分析法和热重分析法。

差热分析法通过测量样品在升温过程中吸收或释放的热量来确定熔点；而热重分析法则是通过测量样品在不同温度下失去的质量来确定熔点。

燃烧性能是指聚醚在燃烧过程中的燃烧性质和耐火性。

燃烧性能测试可以帮助评估聚醚的火灾危险性和安全性。

常用的燃烧性能测试方法包括燃烧试验和烟雾生成试验。

燃烧试验可以通过观察聚醚在燃烧过程中的燃烧速度、火焰扩散和烟雾产生情况来评估其燃烧性能；而烟雾生成试验则是通过测量聚醚燃烧产生的烟雾量和烟雾成分来评估其烟雾生成性能。

除了以上所述的指标，聚醚的检测还可以包括其他一些重要参数，例如密度、抗张强度和耐磨性等。

密度测试可以帮助确定聚醚的物质密度和质量；抗张强度测试可以评估聚醚材料的拉伸性能和耐力；耐磨性测试可以评估聚醚材料的耐磨性和耐久性。

聚醚检测指标是确保产品质量和安全性的重要手段。

通过对粘度、溶解度、熔点和燃烧性能等指标的测试，可以评估聚醚的性质和性能，为产品的设计和应用提供科学依据。

汇总-聚氨酯软泡配方-重点

聚氨酯软质泡沫塑料一、前言聚氨酯软泡系列产品主要包括块状.连续.海绵、高回弹泡沫（HR）、自结皮泡沫、慢回弹泡沫、微孔泡沫以及半硬质吸能泡沫等。

这类泡沫仍占聚氨酯产品总量的50%左右。

应用面日渐扩大的一个大品种，它已涉及到国民经济的各个领域：家电、汽车、家装、家具、火车、轮船、航天等诸多领域。

PU软泡自上世纪50年代问世以来，尤其是进入21世纪之后，不论技术上还是品种与产品产量上都有一个飞跃发展。

突出的是：环保型PU软泡，即绿色聚氨酯产品；●低VOC值PU软泡；●低雾化PU软泡；●全水PU软泡；●全MDI系列软泡；●难燃、低烟、全MDI系列泡沫；●反应型高分子量催化剂、稳定剂、阻燃剂以及防老剂等新品种助剂；●低不饱和度、低单醇含量的多元醇；●超低密度的优异物性的PU软泡；●低共振频率、低传递性PU软泡；●聚碳酸酯二元醇、聚ε-己内酯多元醇、聚丁二烯二醇、聚四氢呋喃等特种多元醇；●液态CO2发泡技术、负压发泡技术等。

·总之，新品种、新技术的出现，促进了PU软泡进一步发展。

二、成泡原理：若要合成出理想的符合要求的PU软泡，必须了解泡沫体系的化学反应原理，才能选择合适的主辅原料与制造工艺。

聚氨酯工业发展到今天，已不是仿制阶段，而是根据最终制品的性能要求，通过原料结构、合成技术手段，才能达到，为此，掌握好成泡原理至关重要。

聚氨酯泡沫塑料在合成过程中参与化学变化，影响泡沫结构性能的变化因素较复杂，其中不仅涉及异氰酸酯与聚醚（酯）醇、水之间的化学反应，而且也涉及到起泡的胶体化学，其化学反应有扩链、起泡与交联等过程。

它又与参加反应的物质结构、官能度、分子量等均有影响。

一般聚氨酯泡沫塑料合成的总反应可用下面公式表示：但实际情况较为复杂,现就重要反应归纳如下：1、扩链多官能度的异氰酸酯与聚醚（酯）醇，尤其是二官能度化合物，其扩链按下式进行：发泡体系中，一般异氰酸酯用量是大于含活泼氢化合物的，即所讲的反应指数是大于1，通常取1.05，所以发泡过程中扩链最终产品末端应是异氰酸酯基团。

聚醚多元醇的羟值及羟值计算

聚醚多元醇的羟值及羟值计算2007-03-03 15:39:07来源: 作者: 【大中小】浏览:401次评论:0条羟值是聚醚多元醇(以下简称聚醚)的重要特性指标。

它涉及聚醚中官能团的含量和聚醚的分子量，为聚醚生产、应用、开发部门所关注。

在聚醚合成工业，还用羟值控制生产，所以如投料量，误差分析，产量估算等都离不开羟值。

但是由于羟值的单位不够直观，防碍了人们，特别是初学者，深入的认识和理解羟值的含义，以致在有关计算中，往往抛开羟值本身的含义，重复地使用羟值与分子量的关系式，使本来简单的计算复杂化。

这不仅增加了工作量，还容易出现计算错误，贻误工作。

因此，深入了解有关羟值的概念，灵活运用它进行各类计算是必要的。

1 羟值的含义和单位从羟值的名称上理解，羟值就是羟基的含量(或浓度)。

指的是单位重量的样品中所含羟基的量。

所用单位是mgKOH/g，其中的mgKOH是度量羟基的单位。

这种单位不如克，升等单位直观，其中的mgKOH似乎与羟基毫无关系。

那么1mgKOH的羟基是多少？与摩尔什么关系？用单位重量的某一化学物质(如mgKOH)做为单位，通常用于表示某一化学基团或某一类化学物质(如酸性物质)的量。

因为化学基团与一般的物质不同，不能够独立存在，因此有时在习惯上，或者是根据实际需要把某一基团按化学计量关系折算成含有这种基团的某一化学物质来表示。

在聚醚合成及相关的部门，是把羟基折算成KOH表示。

按OH 与KOH的计量关系-1摩尔KOH中含有1摩尔OH，则1摩尔OH折算成一摩尔KOH，就等于是56.1克或者是56100mgKOH。

反过来1mgKOH与1/56100摩尔的羟基相当。

因此用mgKOH做为度量羟基的单位时，1mgKOH的羟基就是1/56100摩尔的羟基。

可见，mgKOH是一个很小的量，比摩尔小得多。

聚醚多元醇是高分子化合物，羟基在分子中所占的比重很小。

目前每克通用软泡聚醚中羟基的含量仅为56mgKOH，分子量更高的聚醚含羟基更少。

聚醚多元醇的各项指标对泡沫制品的相关影响

聚醚多元醇的各项指标对泡沫制品的相关影响1、羟值官能度大、羟值高，则制得的泡沫塑料硬度大，机械物理性能好，耐温性能好。

但与异氰酸酯等其他组分的互溶性差。

羟基化合物与异氰酸酯的反应是聚氨酯合成中最常见、最基础的反应之一。

羟基含量相同的情况下，官能度大的反应速率大，反应物的粘度增加快。

官能度相同的情况下，羟值高的聚醚活性高与TDI的反应性加强，羟值低的聚醚活性低与TDI的反应性减弱。

作为发泡过程中的两大主反应：TDI与水的反应活性相当于它与仲醇的反应，因此聚醚羟值的波动会破坏发泡过程中TDI与聚醚及水的反应平衡。

若羟值高，则TDI与聚醚的反应性增强，主反应增强。

若羟值低，则TDI 与水的反应增强，造成主反应速度跟不上发泡反应速度，易造成塌泡现象。

聚醚羟值的波动对泡沫制品有较大的影响，聚醚的羟值直接影响到TDI的加入量，若羟值高，则TDI用量增加，若用户未对TDI的量进行调整，相当于TDI加入过少，造成泡沫裂纹、回弹性差、强度差、压缩永久变形增大。

反之，相当于TDI加入过多，会使泡沫形成大孔和闭孔、硬度增加、熟化时间长引起烧心。

2、不饱和度聚醚反应温度的高低及催化剂的多少直接影响聚醚产物的不饱和度，反应温度高或催化剂含量高（聚醚链的活化中心数量多），则副反应增加，不饱和度增加。

不饱和度增加说明反应过程中生成的醛类等不饱和物质增多，聚醚的端基形成不饱和双键后就失去了反应活性，链增长终止，影响聚醚的平均分子量，使平均分子量降低，羟值升高，聚醚的官能度降低。

官能度的高低直接影响着泡沫制品的性能，因此在生产控制中，不饱和度越低说明副反应越少，对泡沫制品的影响越小。

?3、水分水作为发泡剂是泡沫塑料中最重要的反应之一，少量的水可消耗大量的TDI，并产生大量的气体、放出热量。

反应混合物中水浓度的增加可使反应速度加快。

若聚醚中水分（计算TDI指数时将其忽略）增加，不但消耗大量的TDI使聚醚活性降低造成裂泡、塌泡，同时因反应中放出大量的CO及热量，会减小泡沫制品的2密度，若生成的热量不能迅速移走，严重时会造成黄心甚至着火。

关于软泡发泡配方

关于软泡发泡配方1、基本反应及数据聚氨酯软泡的形成包括2个基本反应：发泡反应和聚合反应（也称凝胶反应）。

发泡反应：异氰酸酯与水反应生成双取代脲和二氧化碳的反应。

反应式如下：2R-N=C=O+HO H→R-NH-CO-NH-R+CO2↑若使用ＴＤＩ，根据上反应式，得出１份水反应需９．６７份（约９．７份的ＴＤＩ）放出的二氧化碳成为泡核，使反应混合物膨胀，得到具有开孔结构的泡沫。

聚合反应：聚醚中的羟基与异氰酸酯发生逐步聚合反应形成氨基甲酸酯的反应。

反应式如下：R=N=C=O+R′-OH→R-NH-COO—R′若使用ＴＤＩ，根据上反应式，得出１００份羟值５６的聚醚反应需８．６８份（约８．７份的ＴＤＩ）2、多元醇国内块泡生产采用3官能度，分子量3000（羟值56）或3500（羟值48，用的少）的软泡聚醚。

如我公司的JH-3031K、JH-3050D、JH-3500等。

3、多异氰酸酯主要使用甲苯二异氰酸酯（TDI），ＴＤＩ工业品主要有３种：纯２，４ＴＤＩ（或称ＴＤＩ１００）、ＴＤＩ８０／２０、ＴＤＩ６５／３５。

ＴＤＩ８０／２０生产成本最低，是工业应用最广用量最大的品种。

ＴＤＩ分子量为１７４，其中含有２个异氰酸酯团（-N=C=O）的分子量为８４，所以ＴＤＩ中异氰酸酯含量为４８．２８％。

ＴＤＩ用量对泡性能有很大影响，在泡沫配方中，ＴＤＩ过量程度以异氰酸酯指数表示，异氰酸酯指数是指实际用量与理论计算量的比值。

在生产软泡时，一般指数为１０５－１１５（１００是等于理论计算量）（或写为１．０５－１．１５，１为理论计算量），在此范围内，ＴＤＩ指数增大，泡沫硬度增大，撕裂强度变小，拉伸强度变小，断裂伸长率变小。

若ＴＤＩ指数过高，则会形成大孔和闭孔，熟化时间过长，还会引起泡沫烧心；ＴＤＩ指数过低，则易产生裂纹，回弹性差，强度差，压缩永久变形较大。

４、发泡剂水与ＴＤＩ反应产生二氧化碳是软泡发泡中使用的主要发泡剂，增加配方中水量，将会提高脲的含量，加大泡沫硬度，降低泡沫密度，泡沫荷载能力下降。

软泡聚醚多元醇

四、聚醚品种及指标对照
厂家牌号佳化 210 220 330N 330 204 206 207 303 305 307 310 230 240 260 280 330A 551C 553 805 高桥 GE-210 GE-220 GEP-330N GMN-3050 GE-204 GE-206 GE-303 GE-305 锦化 EL-1020 EL-2020 EL-820 EL-3031K 钟山 N-210 ZSN-220 ZS-2802 N-204 N-206 N-303 N-305 N-307 N-310 三石化东大 TD-1000 DL-1000 TD-2000 DL-2000 TEP-330N EP-330N TMN-3050 MN-3050E TD-400 DL-400 TD-700 GE-303 GE-305 GE-310 El-3021 El-4020 TMN-500 TMN-700 TMN-1000 TD-3000 TDB-4000 TDB-6000 TDB-8000 TEP-551C TEP-553 JH-805 MN-3050 EP-551C EP-553 羟值 107-117 54.5-57.5 33-37 54.5-57.5 270-290 165-175 155-165 445-515 300-360 230-250 163-173 36.0-39.0 26.5-29.5 17-20 12.5-15.5 54-58 54-58 54-58 24-28
（三）胶粘剂及密封剂用聚醚多元醇
聚氨酯胶粘剂中含有很强极性和化学活泼性的-NCO-（氨基甲酸酯基团），与含有活泼氢的基材，如泡沫、塑料、木材、皮革、织物、纸张、陶瓷等多孔材料，以及金属、玻璃、橡胶、塑料等表面光洁的材料都有优良的化学粘接力。密封胶是用来填充空隙（孔洞、接头、接缝等）的材料，兼备粘接和密封两大功能。聚氨酯密封胶与硅酮密封胶、聚硫密封胶构成了目前高档密封胶的三大品种。聚氨酯密封胶广泛用于土木建筑、交通运输等行业：在建筑方面的应用：门窗、玻璃等的填充密封；在土木方面的应用：高速公路、桥梁、飞机跑道等的嵌缝密封；在汽车方面的应用：车窗（主要是风挡玻璃）的装配密封。
