框架与剪力墙的结构特点

高层建筑结构特点及其体系
我国改革开放以来，建筑业有了突飞猛进的发展，近十几年我国已建成高层建筑万栋，建筑面积达到2亿平方米，其中具有代表性的建筑如深圳地王大厦81层，高325米；广州中天广场80层，高322米；上海金茂大厦88层，高420.5米。

另外在南宁市也建起第一高楼：地王国际商会中心即地王大厦共54层，高206.3米。

随着城市化进程加速发展，全国各地的高层建筑不断涌现，作为土建工作设计人员，必须充分了解高层建筑结构设计特点及其结构体系，只有这样才能使设计达到技术先进、经济合理、安全适用、确保质量的基本原则。

一、高层建筑结构设计的特点
高层建筑结构设计与低层、多层建筑结构相比较，结构专业在各专业中占有更重要的位置，不同结构体系的选择，直接关系到建筑平面的布置、立面体形、楼层高度、机电管道的设置、施工技术的要求、施工工期长短和投资造价的高低等。

其主要特点有：
（一）水平力是设计主要因素
在低层和多层房屋结构中，往往是以重力为代表的竖向荷载控制着结构设计。

而在高层建筑中，尽管竖向荷载仍对结构设计产生重要影响，但水平荷载却起着决定性作用。

因为建筑自重和楼面使用荷载在竖向构件中所引起的轴力和弯矩的数值，仅与建筑高度的一次方成正比；而水平荷载对结构产生的倾覆力矩、以及由此在竖向构件中所引起的轴力，是与建筑高度的两次方成正比。

另一方面，对一定高度建筑来说，竖向荷载大体上是定值，而作为水平荷载的风荷载和地震作用，其数值是随着结构动力性的不同而有较大的变化。

（二）侧移成为控指标
与低层或多层建筑不同，结构侧移已成为高层结构设计中的关键因素。

随着建筑高度的增加，水平荷载下结构的侧向变形迅速增大，与建筑高度H的4次方成正比（△＝
qH4/8EI）。

另外，高层建筑随着高度的增加、轻质高强材料的应用、新的建筑形式和结构体系的出现、侧向位移的迅速增大，在设计中不仅要求结构具有足够的强度，还要求具有足够的抗推刚度，使结构在水平荷载下产生的侧移被控制在某一限度之内，否则会产生以下情况：
1.因侧移产生较大的附加内力，尤其是竖向构件，当侧向位移增大时，偏心加剧，当产生的附加内力值超过一定数值时，将会导致房屋侧塌。

2.使居住人员感到不适或惊慌。

3.使填充墙或建筑装饰开裂或损坏，使机电设备管道损坏，使电梯轨道变型造成不能正常运行。

4.使主体结构构件出现大裂缝，甚至损坏。

（三）抗震设计要求更高
有抗震设防的高层建筑结构设计，除要考虑正常使用时的竖向荷载、风荷载外，还必须使结构具有良好的抗震性能，做到小震不坏、大震不倒。

（四）减轻高层建筑自重比多层建筑更为重要
高层建筑减轻自重比多层建筑更有意义。

从地基承载力或桩基承载力考虑，如果在同样地基或桩基的情况下，减轻房屋自重意昧着不增加基础造价和处理措施，可以多建层数，这在软弱土层有突出的经济效益。

地震效应与建筑的重量成正比，减轻房屋自重是提高结构抗震能力的有效办法。

高层建筑重量大了，不仅作用于结构上的地震剪力大，还由于重心高地震作用倾覆力矩大，对竖向构件产生很大的附加轴力，从而造成附加弯矩更大。

（五）轴向变形不容忽视
采用框架体系和框架——剪力墙体系的高层建筑中，框架中柱的轴压应力往往大于边柱的轴压应力，中柱的轴向压缩变形大于边柱的轴向压缩变形。

当房屋很高时，此种轴向变形的差异将会达到较大的数值，其后果相当于连续梁中间支座沉陷，从而使连续梁中间支座处的负弯矩值减小，跨中正弯矩值和端支座负弯矩值增大。

（六）概念设计与理论计算同样重要
抗震设计可以分为计算设计和概念设计两部分。

高层建筑结构的抗震设计计算是在一定的假想条件下进行的，尽管分析手段不断提高，分析的原则不断完善，但由于地震作用的复杂性和不确定性，地基土影响的复杂性和结构体系本身的复杂性，可能导致理论分析计算和实际情况相差数倍之多，尤其是当结构进入弹塑性阶段之后，会出现构件局部开裂甚至破坏，这时结构已很难用常规的计算原理去进行分析。

实践表明，在设计中把握好高层建筑的概念设计也是很重要的。

二、高层建筑的结构体系
（一）高层建筑结构设计原则
1.钢筋混凝土高层建筑结构设计应与建筑、设备和施工密切配合，做到安全适用、技术先进、经济合理，并积极采用新技术、新工艺和新材料。

2.高层建筑结构设计应重视结构选型和构造，择优选择抗震及抗风性能好而经济合理的结构体系与平、立面布置方案，并注意加强构造连接。

在抗震设计中，应保证结构整体抗震性能，使整个结构有足够的承载力、刚度和延性。

（二）高层建筑结构体系及适用范围
目前国内的高层建筑基本上采用钢筋混凝土结构。

其结构体系有：框架结构、剪力墙结构、框架—剪力墙结构、筒体结构等。

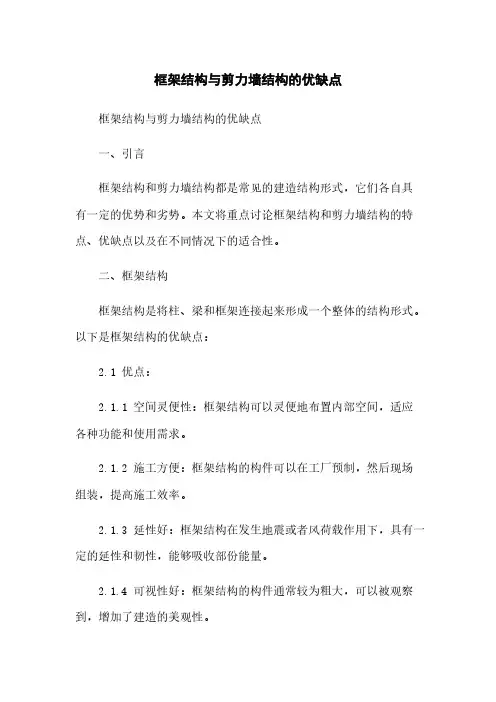

1.框架结构体系。

框架结构体系是由楼板、梁、柱及基础四种承重构件组成。

由梁、柱、基础构成平面框架，它是主要承重结构，各平面框架再由连系梁连系起来，即形成一个空间结构体系，它是高层建筑中常用的结构形式之一。

框架结构体系优点是：建筑平面布置灵活，能获得大空间，建筑立面也容易处理，结构自重轻，计算理论也比较成熟，在一定高度范围内造价较低。

框架结构的缺点是：框架结构本身柔性较大，抗侧力能力较差，在风荷载作用下会产生较大的水平位移，在地震荷载作用下，非结构构件破坏比较严重。

框架结构的适用范围：框架结构的合理层数一般是6到15层，最经济的层数是10层左右。

由于框架结构能提供较大的建筑空间，平面布置灵活，可适合多种工艺与使用的要求，
已广泛应用于办公、住宅、商店、医院、旅馆、学校及多层工业厂房和仓库中。

2.剪力墙结构体系。

在高层建筑中为了提高房屋结构的抗侧力刚度，在其中设置的钢筋混凝土墙体称为“剪力墙”，剪力墙的主要作用在于提高整个房屋的抗剪强度和刚度，墙体同时也作为维护及房间分格构件。

剪力墙结构中，由钢筋混凝土墙体承受全部水平和竖向荷载，剪力墙沿横向纵向正交布置或沿多轴线斜交布置，它刚度大，空间整体性好，用钢量省。

历史地震中，剪力墙结构表现了良好的抗震性能，震害较少发生，而且程度也较轻微，在住宅和旅馆客房中采用剪力墙结构可以较好地适应墙体较多、房间面积不太大的特点，而且可以使房间不露梁柱，整齐美观。

剪力墙结构墙体较多，不容易布置面积较大的房间，为了满足旅馆布置门厅、餐厅、会议室等大面积公共用房的要求，以及在住宅楼底层布置商店和公共设施的要求，可以将部分底层或部分层取消剪力墙代之以框架，形成框支剪力墙结构。

在框支剪力墙中，底层柱的刚度小，形成上下刚度突变，在地震作用下底层柱会产生很大内力及塑性变形，因此，在地震区不允许采用这种框支剪力墙结构。

3.框架—剪力墙结构体系。

在框架结构中布置一定数量的剪力墙，可以组成框架—剪力墙结构，这种结构既有框架结构布置灵活、使用方便的特点，又有较大的刚度和较强的抗震能力，因而广泛地应用于高层建筑中的办公楼和旅馆。

4.筒体结构体系。

随着建筑层数、高度的增长和抗震设防要求的提高，以平面工作状态的框架、剪力墙来组成高层建筑结构体系，往往不能满足要求。

这时可以由剪力墙构成空间薄壁筒体，成为竖向悬臂箱形梁，加密柱子，以增强梁的刚度，也可以形成空间整体受力的框筒，由一个或多个筒体为主抵抗水平力的结构称为筒体结构。

通常筒体结构有：（1）框架—筒体结构。

中央布置剪力墙薄壁筒，由它受大部分水平力，周边布置大柱距的普通框架，这种结构受力特点类似框架—剪力墙结构，目前南宁市的地王大厦也用这种结构。

（2）筒中筒结构。

筒中筒结构由内、外两个筒体组合而成，内筒为剪力墙薄壁筒，外筒为密柱（通常柱距不大于3米）组成的框筒。

由于外柱很密，梁刚度很大，门密洞口面积小（一般不大于墙体面积50%），因而框筒工作不同于普通平面框架，而有很好的空间整体作用，类似一个多孔的竖向箱形梁，有很好的抗风和抗震性能。

目前国内最高的钢筋混凝土结构如上海金茂大厦（88层、420.5米）、广州中天广场大厦（80层、320米）都是采用筒中筒结构。

（3）成束筒结构。

在平面内设置多个剪力墙薄壁筒体，每个筒体都比较小，这种结构多用于平面形状复杂的建筑中。

（4）巨型结构体系。

巨型结构是由若干个巨柱（通常由电梯井或大面积实体柱组成）以及巨梁（每隔几层或十几个楼层设一道，梁截面一般占一至二层楼高度）组成一级巨型框架，承受主要水平力和竖向荷载，其余的楼面梁、柱组成二级结构，它只是将楼面荷载传递到第一级框架结构上去。

这种结构的二级结构梁柱截面较小，使建筑布置有更大的灵活性和平面空间。

除以上介绍的几种结构体系外，还有其他一些结构形式，也可应用，如薄壳、悬索、膜结构、网架等，不过目前应用最广泛的还是框架、剪力墙、框架—剪力墙和筒体等四种结构。
