建筑场地剪切波速及地脉动测试报告
剪切波速

琼中白鹭湖度假区19#楼场地土剪切波速测试报告工程名称:琼中白鹭湖度假区19#楼场地位置:琼中县湾岭镇白鹭湖度假区测试人员:黄小松报告编写:黄小松审核人:周龙茂东华理工大学勘察设计研究院二O一三年十一月一、项目概况琼中白鹭湖度假区19#楼详细勘察为确定场地各土层剪切波波速和土层等效剪切波,划分建筑场地的类别。
现场进行了场地土层剪切波试验,本次完成测试孔2个(编号为ZK4、ZK13)。
二、地质概况地质概况详见“琼中白鹭湖度假区19#楼岩土工程详细勘察报告”。
三、野外工作方法与技术1、剪切波速测试工作方法本次试验采用单孔法波速测试——敲板法。
震源设置在离孔口1.5米左右的地方,木板与地面耦合良好,木板上压上数百公斤重物,木板中心位置应正对钻孔,精确测量震源至孔口距离。
测量时,井中三分量检波器(探头)放至孔底,由深到浅测量,测点点距为1米。
在板两端用重锤垂直测线沿水平方向敲击并采集数据。
测试过程如图1所示。
测试仪器采用武汉岩海的RS-1616K动测仪及配套设备。
2、遵循的技术标准《建筑抗震设计规范》(GB 50011—2010)(2010版);《地基动力特性测试规范》(GB/T 50269-97)。
3、土的分类及场地类别判别标准(1)按表1划分土的类型土的类型划分和剪切波速范围表1ak(2)建筑的场地类别,应根据土层等效剪切波速和场地覆盖层厚度按表2划分为四类各类建筑场地的覆盖层厚度(m)表2四、数据采集与处理根据工作任务,现场采集了2个孔的剪切波速数据。
数据处理,室内采用武汉岩海公司剪切波分析程序分析。
利用该程序提供的数据处理功能进行曲线修正,有数字滤波、平滑、消除直流、前清零、后清零、波形前移、波形后移、波形反相等。
完成工勘资料的输入,人工分层,并输出成果图,成果图有原始波形图、剪切波速直方图。
五、测试结果与结论1、测试结果场地各岩土层剪切波波速值测试结果如下表各土层剪切波波速值(m/s ) 表32、测试结论(1)根据《建筑抗震设计规范》(GB50011-2010)(2010版)土的类型划分和剪切波速范围来确定(即表1):该场地土的类型属中软土。
土层剪切波速度测试报告

**民生产业基地土层剪切波速度测试报告深圳市**有限公司二0一七年十月二十七日**民生产业基地土层剪切波速度测试报告测试:报告编写:审核:批准:深圳市**有限公司二0一七年十月二十七日测试单位地址:深圳市**号邮编:联系电话:联系人:目录1.前言 (1)2.测试目的及执行标准 (1)2.1测试目的 (1)2.2执行标准 (1)3.测试方法及仪器设备 (1)3.1测试方法 (1)3.2仪器设备 (2)4.测试结果 (2)5.地面脉动的卓越周期 (5)1.前言受深圳市**有限公司委托,我公司于2017年09月21日至017年09月29日对**民生产业基地场地进行了3个钻孔的土层剪切波速度测试工作。
波速测试孔附近场地内自上而下主要有如下岩土层:素填土、粉质黏土、全风化混合岩、强风化混合岩、中风化混合岩、微风化混合岩。
2.测试目的及执行标准2.1测试目的本次试验目的是提供地层剪切波波速,判定土的类型及建筑场地类别;提供场地卓越周期。
2.2执行标准《岩土工程勘察规范》(GB 50021-2001)(2009年版) 《建筑抗震设计规范》(GB 50011-2010)(2016年版)3.测试方法及仪器设备3.1测试方法本项目剪切波速度测试采用单孔检层法,将起振板置于距井口约1.0~1.5米处,并使其中点与井口的连线垂直于起振板,同时在其上面加压整体性较好的重物。
然后,锤击起振板产生纵波和剪切波(记录时通过调节仪器采样率对纵波和剪切波分开采集),并通过置于井内的三分向拾振器将土的振动历程输入电脑分析,获得各测点纵波和剪切波的到时,并利用下式计算相应剪切波速:Vi =(h i -h i-1)/(t i sin αi -t i-1sin αi-1) (1) 22sin i i ii D h h +=α (2)i=1......N其中h i ,t i 分别为第i 测点的深度和剪切波的走时,D 为起振板中点至孔口的垂直距离。
场地土剪切波速与地脉动的测试

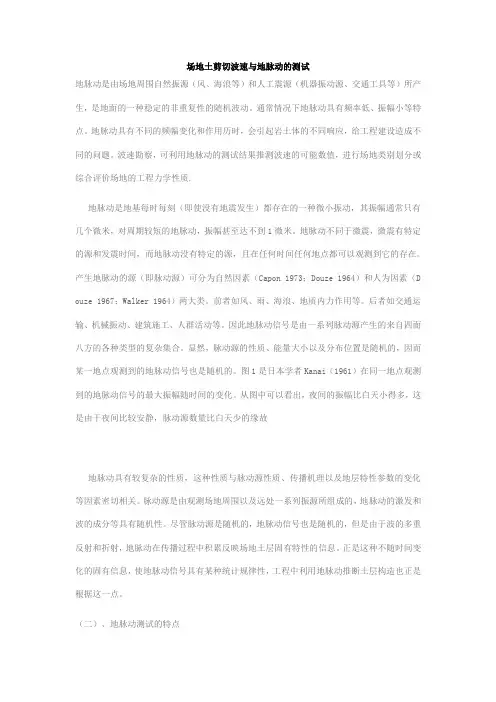

场地土剪切波速与地脉动的测试地脉动是由场地周围自然振源(风、海浪等)和人工震源(机器振动源、交通工具等)所产生,是地面的一种稳定的非重复性的随机波动。
通常情况下地脉动具有频率低、振幅小等特点。
地脉动具有不同的频幅变化和作用历时,会引起岩土体的不同响应,给工程建设造成不同的问题。
波速勘察,可利用地脉动的测试结果推测波速的可能数值,进行场地类别划分或综合评价场地的工程力学性质.地脉动是地基每时每刻(即使没有地震发生)都存在的一种微小振动,其振幅通常只有几个微米,对周期较短的地脉动,振幅甚至达不到1微米。
地脉动不同于微震,微震有特定的源和发震时间,而地脉动没有特定的源,且在任何时间任何地点都可以观测到它的存在。
产生地脉动的源(即脉动源)可分为自然因素(Capon 1973;Douze 1964)和人为因素(Dou ze 1967;Walker 1964)两大类。
前者如风、雨、海浪、地质内力作用等。
后者如交通运输、机械振动、建筑施工、人群活动等。
因此地脉动信号是由一系列脉动源产生的来自四面八方的各种类型的复杂集合。
显然,脉动源的性质、能量大小以及分布位置是随机的,因而某一地点观测到的地脉动信号也是随机的。
图1是日本学者Kanai(1961)在同一地点观测到的地脉动信号的最大振幅随时间的变化。
从图中可以看出,夜间的振幅比白天小得多,这是由于夜间比较安静,脉动源数量比白天少的缘故地脉动具有较复杂的性质,这种性质与脉动源性质、传播机理以及地层特性参数的变化等因素密切相关。
脉动源是由观测场地周围以及远处一系列振源所组成的,地脉动的激发和波的成分等具有随机性。
尽管脉动源是随机的,地脉动信号也是随机的,但是由于波的多重反射和折射,地脉动在传播过程中积累反映场地土层固有特性的信息。
正是这种不随时间变化的固有信息,使地脉动信号具有某种统计规律性,工程中利用地脉动推断土层构造也正是根据这一点。
(二)、地脉动测试的特点地微动信号是在某场地利用高灵敏度仪器观测到一种随时间变化的微弱振动,它包涵着丰富的地球物理信息。
广州商会大厦项目-场地波速测试评价报告

场地剪切波速测试报告1 测试原理与方法为取得土层沿深度各测点的剪切波速数据,采用速度检层法对本场地的工程地震钻孔进行测试,沿孔深每一土层界面设一个测试点,厚度大于2m 的土层,一般每隔2m 左右设一个测试点。
用速度检层法测得的剪切波速是钻孔内相邻二测点中间土层的平均剪切波速。
首先从电脑测震仪记录到的波形确定剪切波的初至时刻,再根据震源的起始时刻和波的初至时刻确定波的走时,然后由钻孔中的测点深度与震源到孔的距离确定波的行程,将波的行程除以走时就可以确定剪切波的传播速度。

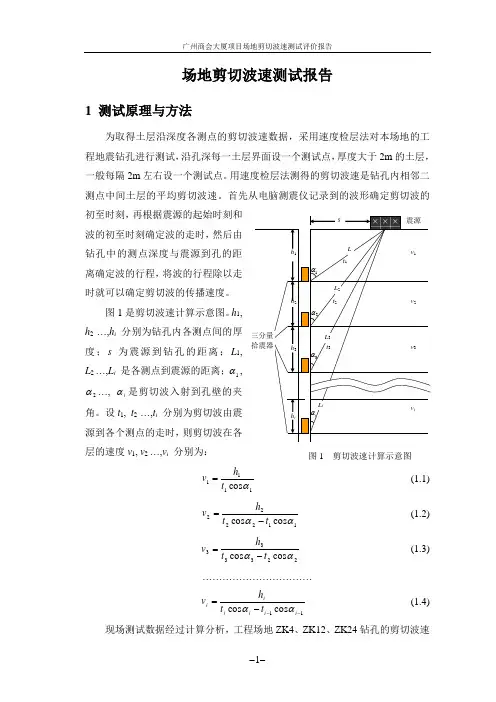

图1是剪切波速计算示意图。
h 1, h 2 …,h i 分别为钻孔内各测点间的厚度;s 为震源到钻孔的距离;L 1, L 2 …,L i 是各测点到震源的距离;1α,2α…, i α是剪切波入射到孔壁的夹角。
设t 1, t 2 …,t i 分别为剪切波由震源到各个测点的走时,则剪切波在各层的速度v 1, v 2 …,v i 分别为:1111cos αt h v = (1.1)112222cos cos ααt t h v -=(1.2)223333cos cos ααt t h v -=(1.3)……………………………11cos cos ---=i i i i ii t t h v αα (1.4)现场测试数据经过计算分析,工程场地ZK4、ZK12、ZK24钻孔的剪切波速图1 剪切波速计算示意图v s测试结果见下表所示。
ZK4钻孔的场地土层剪切波速表1ZK12钻孔的场地土层剪切波速表2ZK24钻孔的场地土层剪切波速表32 建筑场地类别划分按照《建筑抗震设计规范》(GB50011—2010)4.1.2、4.1.6条的规定:建筑的场地类别应根据土层等效剪切波速和场地覆盖层厚度按表 4.5-1划分为四类。
该规范4.1.4条的规定:建筑场地覆盖层厚度的确定,一般情况下应按地面至剪切波速大于500m/s 且其下卧各层岩土的剪切波速均不小于500m/s 的土层顶面的距离确定。
建筑场地剪切波速及地脉动测试报告

武汉建科科技有限公司WA VE2000场地振动测试仪(以下内容可根据实际情况进行增加,正式报告中须去掉本规定格式中的注释红字)建筑场地剪切波速及地脉动测试报告工程名称:工程地点:委托单位:检测日期:报告编号:※省※研究院※年※月※日※工程单孔波速法地脉动测试报告测试人员:负责人:报告编写:校核:审核:审定:※省※研究院(盖章)※年※月※日一、前言受※的委托,※省※院于※年※月※日对※工程拟建场地进行单孔波速法、地脉动测试。
该场地位于※路※号,根据场地条件及《建筑抗震设计规范》(GB50011-2001)等有关规定,本场地共完成K16#、K37#、K69#、K75#、K82#、K96#六个孔剪切波速及场地脉动测试工作。
测试的目的是对拟建建筑场地土的类型及建筑场地类别进行划分,以确定建筑抗震有利、不利和危险地段。
本项目工作技术要求:1、 测定场地20米以内的等效剪切波速;2、 测定场地地脉动;3、 确定场地土类型及建筑场地类别。
二、检测设备、基本原理1、检测设备检测设备采用武汉建科科技有限公司制造的W A VE2000场地振动测试仪,检测设备及现场联接见图1。
1-场地振动测试仪 2-重物 3-木板4-外触发传感器 5-三分量探头 6-探头信号传输线 7-外触发传感器信号线 8-钢丝绳(或尼龙绳)图1 单孔波速测试示意图2、剪切波速及地脉动测试基本原理单孔剪切波速法(检层法)测试基本原理:用木锤或适宜的铁锤分别水平敲击水平放置孔口的木板两端,地表产生的剪切波经地层传播,由孔内三分量检波器的水平向检波器接收SH 波信号,然后读取正、反两方向的实测波形,找出波形交叉点,读取初至波传播时间,进而计算出各测点(层)剪切波速值及其它相关参数。
地脉动测试原理:地脉动测试时应选择外界环境干扰极小的深夜进行。
测试时将地脉动拾振器放置于平整场地地表土上,一般按东西向EW 、南北向SN 、垂直向VR 三个方向放置。
测试时由三分量拾振器分别接收三个方向的脉动信号,信号再通过放大,采集仪记录,即可在时域曲线上分析信号幅值大小,从频率域曲线上分析其频率组成并确定场地卓越周期值。
剪切波检测报告

剪切波检测报告本次模拟试验工程的任务是对土层剪切波速和地脉动卓越周期进行检测。
本次检测地点位于武汉市,委托单位为匿名单位。
本检测报告旨在对检测结果进行详细说明和建议。
二、检测原理及仪器1、土层剪切波速检测简介:本次检测采用的是地震勘探仪器,通过在地面上布置多个传感器,利用地震波在不同土层中传播速度不同的特性,测定土层的剪切波速。
2、地脉动卓越周期检测简介:本次检测采用的是强震动观测仪器,通过记录地面上的地震波动信号,分析不同频率下地面的振动情况,从而确定地脉动卓越周期。
三、检测依据本次检测依据为《建筑抗震设计规范》(GB -2010)和《工程勘察规范》(GB -2001)等相关标准。
四、建筑场区场地分类本次检测所在场地属于Ⅱ类场地,地基土层为粘性土,地下水位较深。
五、结论及建议通过本次检测,得出土层剪切波速和地脉动卓越周期的数据,结合场地分类和相关标准,对建筑抗震设计提出建议。
六、附图表本检测报告附有相关的图表,详细说明了检测数据和分析结果。
本次测试工程旨在评估拟建建筑场地的土类型和场地类别,并测试场地的卓越周期和振动幅值。
我公司受业主委托,承担了模拟试验工程钻孔的波速测试和地脉动测试工作。
我们使用单孔波速测试法对场地内的1#、2#钻孔进行剪切波波速测试,并在钻孔附近进行了地脉动测试。
在土层剪切波速检测方面,我们采用单孔法,利用已经钻好的钻孔,在井口1~3米处放置激振板,并在其上加压整体性较好的重物,然后锤击激振板产生剪切波。
通过置于井内的三分量拾振器将土的振动输入仪器,经电脑分析,获得各测点剪切波到时,经计算可得到各土层的剪切波速。
我们使用___生产的YL-SMT地震测试仪进行现场数据采集,并通过电脑分析得到各土层的剪切波速,进而确定建筑的场地类别。
在地脉动卓越周期检测方面,我们选择了具有代表性的1号和2号钻孔,在孔中进行土层剪切波速测试。
按规范要求,每一土层都至少有一个测点,当某一土层厚度较大时,每2米左右测一个点,在一个测试深度上重复测试多次,获得各孔土层剪切波速度随深度分布。
大冶某地项目建筑场地剪切波速及地脉动测试报告

大冶有色金谷美地项目建筑场地剪切波速及地脉动测试报告报告编号:xxxxxxxxxxxx测试单位:xxxxxx任公司报告生效日期:二 0 一四年十二月二十九日技术资质证书编号计量认证证书编号2xxxxx鄂建检字第xxxx号(99)桩动测资(国)字(108)号报告编号:xxxxx77测试人:xxxxx报告编写人:xxx审核人:xxxx批准人:xxxx检测单位:xxxxx限责任公司地址:xxxxxxxxxx6栋1楼邮政编码:430074监督电话:xxxx单位网址:xxxxE-m a i l :xxxx联系人:xxxxx有关声明1.本报告错页、换页、漏页或经涂改时无效;2.本报告检测单位名称与报告专用章名称不符时无效;3.本报告无我公司检测人、编写人、审核人和批准人签章时无效;4.未经本单位书面同意,本报告不得复制或作为它用,整体复制除外;5.因测试孔数不足等非检测方原因导致检测结果不满足相应技术标准或设计要求及由此产生的后果,检测方不承担相应责任。
6.如对本检测报告有异议或需要本单位解释时,请于本报告发出后15日内提出书面意见,本单位5日内将予答复目录1.项目概况 (4)2.地层分布 (4)3.检测设备、测试基本原理 (4)3.1 检测设备 (5)3.2 测试基本原理 (5)4.检测依据 (7)4.1 检测依据的方法标准 (7)4.2 土的类型划分 (7)4.3 建筑场地类别划分标准 (8)5.检测成果 (8)5.1 测孔覆盖层厚度范围内等效剪切波速 (8)5.2.地脉动测试结果 (9)6.结论与建议 (10)7.附图表 (10)大冶有色金谷美地项目建筑场地剪切波速及地脉动测试报告1.项目概况拟建的xxxx色金谷美地项目位于湖北省大冶市。
为提供建筑场地类别、场地土类型和场地卓越周期,受xxxxx设计有限公司委托,我公司承担了该工程场地剪切波速及地脉动测试工作,于2014年12月21日进场并完成现场测试工作,共进行了5孔的单孔波速法测试和3个点位建筑场地地脉动测试,测试孔号为勘察单位岩土工程勘察报告中的勘探孔号ZK8#、ZK20#、ZK35#、ZK51#、ZK72#。
场地土剪切波速测试报告

附件3:场地土剪切波速测试报告报告编号:2016.0.02.从1工程名称:中铁五局(集团)有限公司科研培训中心工程地点:广州市南沙区工业五路5号主要检测人:报告编写人:报告审核人:试验日期:2012年8月26日~2012年8月28日中国有色金属长沙勘察设计研究院有限公司试验室二○一二年九月目录1、前言2、测试原理及仪器设备3、野外测试方法4、资料整理5、测试成果1、前言我公司于2012年8月26日~2012年8月28日对拟建中铁五局(集团)有限公司科研培训中心场地进行了剪切波速测试。
执行标准:《岩土工程勘察规范》(GB50021-2001)(2009年版);《建筑抗震设计规范》(GB50011-2010);《地基动力特性测试规范》(GB/T50269-97)。
本次测试共完成波速测试孔2个,钻孔编号ZK16、ZK17号。
2、测试原理及仪器设备2.1 测试原理通过人工激发产生的剪切波,穿过被测土层,被传感器接收转换成电讯号,输入仪器放大并记录下来。
由激发点和接收点的相对位置,可知波的传播距离,由激发时间和波到接收点的初至时间,可知波的传播时间,因而便可计算出剪切波在被测土层中的传播速度。
2.2 仪器设备采用武汉岩海公司生产的RS—1616J桩基动测仪及日本OYO公司生产的井中三分量检波器, 该仪器采用专门设计的电脑与大屏幕液晶显示器;通过键盘和液晶显示器进行人机对话,菜单式提示操作,可在强干扰环境中提取有用信息,准确测试波的传播时间。
采用地面激发井中接收,测量点距1-3m ;工作中先将探头放入井底,然后自下而上逐点激振采样。
对每个接收点均进行正反向水平激发并记录各激振波形。
采样间隔100~400μs,记录长度100~400ms。
3、野外测试方法采用单孔检层法:将激振板置于孔口附近地面,并使其中点与孔口的连线垂直于激振板,板上加压400公斤以上重物。
用激振锤横向敲击激振板两端,产生剪切波向地下传播。
将三分量检波器置于孔中不同深度处,接收剪切波输入仪器记录。
剪切波速

琼中白鹭湖度假区19#楼场地土剪切波速测试报告工程名称:琼中白鹭湖度假区19#楼场地位置:琼中县湾岭镇白鹭湖度假区测试人员:黄小松报告编写:黄小松审核人:周龙茂东华理工大学勘察设计研究院二O一三年十一月一、项目概况琼中白鹭湖度假区19#楼详细勘察为确定场地各土层剪切波波速和土层等效剪切波,划分建筑场地的类别。
现场进行了场地土层剪切波试验,本次完成测试孔2个(编号为ZK4、ZK13)。
二、地质概况地质概况详见“琼中白鹭湖度假区19#楼岩土工程详细勘察报告”。
三、野外工作方法与技术1、剪切波速测试工作方法本次试验采用单孔法波速测试——敲板法。
震源设置在离孔口1.5米左右的地方,木板与地面耦合良好,木板上压上数百公斤重物,木板中心位置应正对钻孔,精确测量震源至孔口距离。
测量时,井中三分量检波器(探头)放至孔底,由深到浅测量,测点点距为1米。
在板两端用重锤垂直测线沿水平方向敲击并采集数据。
测试过程如图1所示。
测试仪器采用武汉岩海的RS-1616K动测仪及配套设备。
2、遵循的技术标准《建筑抗震设计规范》(GB 50011—2010)(2010版);《地基动力特性测试规范》(GB/T 50269-97)。
3、土的分类及场地类别判别标准(1)按表1划分土的类型土的类型划分和剪切波速范围表1ak(2)建筑的场地类别,应根据土层等效剪切波速和场地覆盖层厚度按表2划分为四类各类建筑场地的覆盖层厚度(m)表2四、数据采集与处理根据工作任务,现场采集了2个孔的剪切波速数据。
数据处理,室内采用武汉岩海公司剪切波分析程序分析。
利用该程序提供的数据处理功能进行曲线修正,有数字滤波、平滑、消除直流、前清零、后清零、波形前移、波形后移、波形反相等。
完成工勘资料的输入,人工分层,并输出成果图,成果图有原始波形图、剪切波速直方图。
五、测试结果与结论1、测试结果场地各岩土层剪切波波速值测试结果如下表各土层剪切波波速值(m/s ) 表32、测试结论(1)根据《建筑抗震设计规范》(GB50011-2010)(2010版)土的类型划分和剪切波速范围来确定(即表1):该场地土的类型属中软土。
剪切波速测试结果

工程场地剪切波速测试报告根据有关规范,本次工作对7个钻孔进行了土层剪切波速测试。
其目的是通过测定场地土层剪切波速,确定场地土类型、划分场地类别,供设计部门使用。
一、测试系统主要技术参数:本次土层剪切波速测试工作使用的仪器为武汉岩海公司生产的RS-1616K(P)动测仪,使用的传感器为中国地震局工程力学研究所生产的井下三分量检波器。
RS-1616K(P)动测仪的主要技术指标:采样长度: 1K显示方式:640×240彩色液晶屏触发方式:通道触发、外触发、稳态触发采样间隔: 12~32767μs连续可调采样分辨率: 16位存储容量: 16M固态电子盘浮点放大: 1~100倍浮点定点放大: 1、128两档二、测试技术及措施:为了保证测试质量,本次剪切波速测试工作采取以下技术措施:(1)测试方法为单孔法,测点间隔2m;(2)用适宜激振板,激振条件良好;(3)使井下三分量检波器紧贴井壁,接收条件最佳。
三、测试结果本次工作测试深度20米,波速测试结果见钻孔剪切波速测试结果表。
四、测试结果分析经计算ZK2孔土层的等效剪切波速Vse=190.3m/s;ZK12孔土层的等效剪切波速Vse=192.8m/s; ZK15孔土层的等效剪切波速Vse=178.4m/s;ZK19孔土层的等效剪切波速Vse=176.5m/s;ZK27孔土层的等效剪切波速Vse=180.1m/s;ZK36孔土层的等效剪切波速Vse=185.2m/s;ZK40孔土层的等效剪切波速Vse=183.6m/s;结合场地邻近区资料,场地覆盖层厚度(地面以下至剪切波波速大于500m/s 的稳定层位)大于50m。
依据《建筑抗震设计规范(GB50011-2001)》判定:场地土类型为中软土,建筑场地类别为Ⅲ类。
Zk19钻孔剪切波速测试结果表。
场地土剪切波速测试报告

场地土剪切波速测试报告测试报告:场地土剪切波速测试1.引言场地土剪切波速测试是一种用于测量土壤中剪切波的传播速度的方法。
剪切波速是土壤力学性质的一个重要参数,可以用于地质灾害评估、基础工程设计和地震工程等领域。
本次测试旨在测量场地土壤中剪切波的传播速度,并分析其对场地地质特征的影响。
2.测试方法(1)测试设备:本次测试使用了一台剪切波速仪。
该仪器由一个传感器和一个数据采集系统组成。
传感器通过震源激发剪切波,数据采集系统记录剪切波在土壤中传播的时间和距离。
(2)测试流程:首先选择了场地上的若干点位进行测试,这些点位覆盖了场地各种地质特征。
在每个点位上,将传感器安放于地表,并设置合适的震源距离。
然后通过数据采集系统激发剪切波,并记录传播时间。
最后,根据传播时间和距离计算剪切波速度。
(3)数据分析:收集到的测试数据将进行统计分析和图表展示。
同时,通过与场地地质勘察数据和其他测试数据的对比,可以进一步分析场地土壤力学性质和工程可行性。
3.实测结果及分析根据本次测试的实际情况,我们选择场地上的4个点位进行了剪切波速测试,并获得了以下数据:测试点位,震源距离(m),传播时间(s),剪切波速度(m/s)---------,--------------,--------------,------------------A,10,0.05,200B,20,0.1,200C,30,0.15,200D,40,0.2,200根据测试数据可知,场地土壤中剪切波的传播速度大致为200m/s。
这个结果与场地地质特征相对应,说明场地土壤具有较好的工程可行性。
4.结论本次场地土剪切波速测试结果表明,场地土壤中剪切波的传播速度为200m/s。
该结果对场地的地质特征和工程可行性有一定的参考意义。
然而,测试结果仅代表了个别点位的情况,对于整个场地的土壤力学性质还需要进一步的测试和分析。
5.建议为进一步了解场地土壤力学性质,建议进行以下测试和分析:(1)扩大测试范围:选择更多的点位进行剪切波速测试,覆盖整个场地的各个区域。
剪切波波速测试报告

剪切波波速测试报告目录一、工作概况 (3)二、野外工作方法 (3)三、资料整理 (4)四、成果结论 (6)附图:1、ZK1钻孔剪切波成果图2、ZK5钻孔剪切波成果图3、ZK8钻孔剪切波成果图一、工作概况受广州市XX房地产联合开发总公司大石公司委托,我院对位于XX大石的XX项目场地部分勘察钻孔进行波速测试。
工作任务是提供场地内岩土层剪切波速度,对场地土类型和建筑场地类别进行划分。
我院于XX年一月十九日进场,XX年一月十九日下午结束野外测试工作。
本次测试共完成预先选定的3个钻孔,累计测试段长102米,测点102个,详见表1:完成测试工作量一览表表1本次工作遵循的规程规范如下:①《建筑抗震设计规范》(GB50011-2010),国家标准;②《地基动力特性测试规范》(GB/T50269-97),国家标准;二、野外工作方法测试方法采用单孔法,利用已经钻好的钻孔,将起振板置于井口1-3米处,并使其中点与井口的连线垂直于起振板,同时在其上加压整体性较好的重物(1吨以上),然后锤击起振板产生剪切波,并通过置于井内的三分量拾振妻将土的振动历程输入仪器,经电脑分析,获得各测点剪切波到时,经计算可得到各土层的剪切波速。
图1为其测试工作图。
现场数据采集使用的仪器是中科院武汉岩土力学研究所智能仪器室生产的RSM—24FD浮点工程动测仪,采集的数据是由井中的三分量传感器,通过仪器记录三道波形,经与电脑通讯,将仪器中的数据传送到电脑中,处理后得到各土层的剪切波速,进而确定建筑的场地类别。
钻孔图1 剪切波测试工作图三、资料整理对野外采集的数据回放并判读S波的初至t s,计算出波V S=△H/△t S,根据钻孔地质资料和波速值,从《SW分析软件》中导出该钻孔剪切波成果图。
同时导出该钻孔剪切波速测试结果数据表。
依据国标《建筑抗震设计规范》(GB50011-2010)中规定,应根据土层等效剪切波速和场地覆盖层厚度划分场地土类型和建筑场地类别(见表2)。
波速报告(新天·城市广场一、二区)

附件1 新天·城市广场一、二区场地土层剪切波速与地脉动测试报告福建岩土工程勘察研究院2010年11月22日一、前言为划分场地土类型及场地类别,在利用初勘钻孔CK14剪切波速测试资料的基础上,在拟建场地布置了钻孔ZK233、ZK272、ZK275、ZK310、ZK359、ZK380和ZK408 (共7个钻孔)作为场地土层剪切波速测试孔,为工程抗震和隔振设计提供场地的卓越周期值,在新天·城市广场整个场地范围内布置了3个地面脉动检测点,分别位于四区钻孔ZK11、三区钻孔ZK150和一区钻孔ZK359附近,测试依据国家标准《建筑抗震设计规范》(GB50011-2001)2008年版和国家标准《地基动力测试规范》(GB/T50269-97) 和行业标准《场地微振动测量技术规程》(CECS 74:95)。
二、剪切波速测试及场地类别划分1、试验方法试验方法采用单孔检层法,锤击上压重物的木板激发,孔口与木板长轴线的距离1.00~3.00m ,测点间距()1(--i i H H )≤3.0m 并结合地质分层情况进行调整,记录每个测点相位相反的两组波形,根据波形曲线判读激发点到测点的走时。
2、仪器设备采集仪采用中科院武汉岩土所生产的RSM-24FD 工程浮点动测仪,传感器采用中国地震局哈力所生产的JBT-2型井下三分量检波器,带宽28~200HZ ,灵敏度28m s v /⋅。
3、数据处理方法①、由于振源距孔口有一定距离L ,为测求从孔口至测点所需走时'S T ,按公式S S T K T ⋅='和2020)(H H L H H K +++=进行计算。
②、波速层的划分根据波速测试结果结合地质分层情况,按时距曲线具有不同斜率的折线段确定,每一波速层的剪切波速值按公式'Ts H V sm∆∆=计算。
根据波速测试成果进行场地土类型划分,等效剪切波速按t d v se 0=和()∑==ni si i v d t 1计算,根据se v 和d v 划分场地类别。
商厦地基土剪切波速地脉动测试报告

**商厦地基土剪切波速、地脉动测试报告**勘察院有限公司2007年5月**广场地基土剪切波速、地脉动测试报告测试:编写:审核:**勘察院有限公司2007年5月一、概况受业主的委托, 我院承担了**商厦的勘察钻孔的波速测试和地脉动测试工作。
本次测试工作的目的是对拟建建筑场地进行场地土类型和场地类别的评判,并测试场地的卓越周期和振动幅值。
测试工作依据《建筑抗震设计规范》(GB50011-2001)及《地基动力特性测试规范》(GB/T50269-97)中的有关规定进行。
我院分别对场地内的zk1#、zk8#钻孔采用单孔检层法进行剪切波波速测试,并在zk8#钻孔附近进行了地脉动测试。
二、仪器设备及测试方法仪器设备:XG—I型多功能测试仪,仪器主要技术指标如下:动态范围:96dB;前放增益:18-60dB(8-1000倍);道一致性:≤0.1ms;通道数:1至3道可选;采样间隔:0.02—4ms可调;记录长度:512—16k可调;剪切波测试方法:在距孔口约1.5m处放一块振板,上压大于400Kg重物,振板上安置检波器,检波器与XG—I测井仪触发孔连接,将探头放入孔中预定深度,用大于8磅大锤水平敲击振板,产生P、S波沿地层向下传播,由孔中的检波器接收沿井壁传播的P、S波振动信号并把P、S波的振动信号转换成电信号,通过电缆由主机记录显示存储。
对信号进行数据处理后,计算P、S波传播速度。
测试顺序自下而上逐点进行,测点深度基本间隔1.0m。
三、土层波速测试成果经现场波速测试,场地内钻孔各测点的剪切波波速成果图见附图1-1~1-2。
四、建筑场地类别评判1、土层的等效剪切波速计算根据《建筑抗震设计规范》(GB50011-2001),建筑场地覆盖层厚度的确定,应符合下列要求:a 一般情况下,应按地面至剪切波速大于500m/s的土层顶面的距离确定。
b 当地面5m以下存在剪切波速大于相邻上层土剪切波速2.5倍的土层,且其下卧岩土的剪切波速均不小于400m/s时,可按地面到该土层顶面的距离确定。
波速及地脉动测试报告

波速及地脉动测试报告惠州市建安勘测设计有限公司二〇二〇年五月目录1 概述 (3)2 检测设备及基本原理 (3)2.1 检测设备 (3)2.2 地脉动测试原理 (4)2.3 单孔剪切波速法(检层法)测试基本原理 (4)3 资料处理 (5)3.1 地脉动测试分析 (5)3.2 剪切波速计算方法 (5)3.3 场地土的类型 (6)4 测试结果 (6)5 建筑场地类别的划分 (7)6 结论 (8)7 附件 (8)1 概述在惠州市安惠酒店及住宅项目岩土工程勘察过程中,我公司根据委托方要求在施工现场进行了6个孔的单孔剪切波速测试、2个点的地脉动测试。
拟建场地位于河源市源城区站前路西侧,西侧为施工中巴蜀大厦及中国邮政,东靠站前路,南侧为已建居民楼(5F),北侧为河源市土产商店街,交通便利。
项目用地红线面积6763.98m2。
主要建筑包括:创意商务中心、停车楼、创意商务国际公寓、智慧广场、地下车库,为多层~高层建筑。
根据《岩土工程勘察规范》GB50021-2001(2009年版)第3.1.1条,重要性等级为二级(一般工程),场地复杂程度等级为二级(中等复杂),地基复杂程度等级为二级(中等复杂),勘察等级划分为乙级。
本项目工作技术要求:1) 测定场地20米以内的等效剪切波速值;2) 进行地脉动测试,确定场地卓越周期;3)确定场地土类型及建筑场地类别。
规范依据:《岩土工程勘察规范》(GB50021-2001)(2009年版)《建筑抗震设计规范》(GB50011-2010)2 检测设备及基本原理2.1 检测设备检测设备采用上海岩联工程技术有限公司制造的YL-SWT波速测试仪,检测设备及现场联接见图1。
1-波速测试仪2-重物3-木板4-外触发传感器5-三分量探头6-探头信号传输线7-外触发传感器信号线8-钢丝绳(或尼龙绳)2.2 地脉动测试原理地脉动测试时应选择外界环境干扰较小的时间段进行。
测试时讲地脉动拾振器放置于平整场地地表土上,一般按东西向EW、南北向SN、垂直向VR三个方向放置。
剪切波检测报告模板

**工程土层剪切波速度和卓越周期测试及场地类别评定检测报告工程名称:工程地点:委托单位:报告编号:报告页数:**检测有限公司二O一五年十一月十六日**工程土层剪切波速度和卓越周期测试及场地类别评定检测报告检测人员:报告编写:校核:审核:批准:声明:1.报告无计量认证章、资质专用章无效;2.报告无报告人、审核人、批批准人签章无效;3.报告涂改、换页、错页无效,无骑缝章无效;4.未经书面同意不得复制或作为他用;5.因抽样方法不当或检测数量不足等非检测方原因导致检测结果不满足相应技术标准或设计要求及由此产生的后果,检测方不承担相应责任;6.如对本检测报告有异议或需要说明之处,可在报告发出后15日内向本检测单位提出书面意见,本单位将于5日内给予答复。
地址:邮政编码:电话:联系人:1***工程勘察有限公司目录目录 (3)一、任务概况 (4)二、检测原理及仪器 (4)1、土层剪切波速检测简介 (4)2、地脉动卓越周期检测简介 (6)三、检测依据 (6)四、建筑场区场地分类 (7)五、结论及建议 (8)六、附图表 (8)2***工程勘察有限公司一、任务概况**市位于全国烈度区划图七度区内,是我国的重点抗震设防城市,按照国家抗震规范有关规定,各类工程建设都应考虑抗震设防和地震安全性评价及场地类别评价工作。
为此,受**市勘察研究院的委托,我单位对**市**********工程场地进行了土层剪切波速和卓越周期测试及地震场地类别评定工作。
现场对`号和1号孔进行了测试,经室内资料整理和计算分析提交本测定报告。
二、检测原理及仪器1、土层剪切波速检测简介测试方法采用单孔法,利用已经钻好的钻孔,将起振板置于井口1~3米处,并使其中点与井口的连线垂直于起振板,同时在其上加压整体性较好的重物(1吨以上),然后锤击起振板产生剪切波,并通过置于井内的三分量拾振妻将土的振动历程输入仪器,经电脑分析,获得各测点剪切波到时,经计算可得到各土层的剪切波速。
波速测试报告1

波速测试报告1胜宝地产小平岛项目场地剪切波速测试一、前言辽宁水文地质工程地质勘察院物探工程处于____年12月8日在胜宝地产小平岛项目场地进行了剪切波速测试工作,以确定该场地各地层的剪切波波速值。
二、测试依据的规范《地基动力特性测试规范》(GB/T 50269-97);三、完成的工作量本次工作测试了5个钻孔,共完成78米的剪切波速测试工作。
四、测试仪器及测试方法简介1、测试仪器采用重庆奔腾数控技术研究所研制生产的WZG-24A工程地震仪,该仪器适用于钻孔原位波速测试、常时微动测试等。
该仪器具有信号自动增益、采集、图形显示、数据存盘、数据分析、打印等功能。
配有剪切波分析系统软件。
现场测试的仪器配接如图1所示。
图1 测试仪器配接示意图触发传感器井下测试探头 891放大器数据采集与信号处理分析系统各孔利用水平锤击上压汽车两前轮的木板激发剪切波,辽宁水文地质工程地质勘察院第 1 页共 7 页胜宝地产小平岛项目场地剪切波速测试木板下部铺沙垫平,以保证与地面紧密接触。
木板的长向中垂线对准测试孔中心,孔口与木板的距离为1米,满足《地基动力特性测试规范》(GB/T 50269-97)的相关要求。
对每个钻孔,测点的划分合理地考虑了场地地质分层和《地基动力特性测试规范》规定的每隔1~3米布置一个测点的要求。
测试时均采用自下而上按预定1m 的深度进行测量的方式。
2、剪切波速测试处理结果利用剪切波测试系统软件进行分析,将板距、地层等参数输入,分析处理得到各孔的剪切波波速直方图,从该图上可以确定出不同深度地层的剪切波速值。
具体情况详见各孔的剪切波波速直方图。
五、结论通过对5个钻孔的原位测试工作,得到该场地不同地层的剪切波速值如下:杂填土: Vs=135m/s;碎石: Vs=322m/s;全风化板岩: Vs=412m/s;强风化板岩: Vs=540m/s;中风化板岩: Vs=952m/s;辽宁水文地质工程地质勘察院第 2 页共 7 页胜宝地产小平岛项目场地剪切波速测试Zk6钻孔剪切波速直方图辽宁水文地质工程地质勘察院第 3 页共 7 页胜宝地产小平岛项目场地剪切波速测试Zk12钻孔剪切波速直方图辽宁水文地质工程地质勘察院第 4 页共 7 页胜宝地产小平岛项目场地剪切波速测试Zk20钻孔剪切波速直方图辽宁水文地质工程地质勘察院第 5 页共 7 页。
波速及地脉动测试报告

波速及地脉动测试报告•••••• •••••波速测试报告目录••••••••一、目的与任务 (5)••••二、现场测试 (5)••••三、资料整理及成果 (5)•••• 1.资料整理 (5)•••• 2.波速成果及动力学指标 (6)•••• 3.场地卓越周期 (6)4.砂土液化 (6)•••• 5.软土震陷 (6)•••• 6.场地土类型及场地类别 (6)••••四、结论 (7)•••• 附表:•••• 建筑场地土物理力学动参数成果表一、目的与任务该建筑场地位于昆明市昌宏路旁,为了更好地对场地进行地震效应分析与评价,在场地工程地质勘察阶段我们对12个勘察孔进行了现场地震波速测试,其目的与任务是:1.测定勘察孔深度内不同岩性层之地震波速(Vp、Vs);2.估算场地卓越周期(Ts);3.判别砂土液化;4.软土震陷分析;5.划分场地土类型和建筑场地类别。
•二、现场测试••••根据现场测试条件及现场勘察施工情况,按要求选择了ZK92、ZK88、ZK82、ZK75 、ZK63、ZK55、ZK53、ZK38、ZK28、ZK16、ZK5和ZK30号钻孔进行现场测试,共完成824个测点。
••••现场工作中,执行《地基动力特征测试规范》(GB/T50269-97),采用检层法,测点一般布置在层厚大于0.5m的岩性分界面处,对较厚岩性层进行加密测试。
••••测试仪器为中科院武汉岩土力学研究所研制的RSM-16H工程动测仪。
••••三、资料整理及成果••••1.资料整理••••测试的资料处理采用仪器研制单位的横波测试分析处理软件包进行分析整理。
••••2.波速成果及动力学指标••采用偏移时距法求取纵波、横波波速,用加权平均求取层速度。
•••3.场地卓越周期该场地进行了现场地脉动测试,场地卓越周期以地脉动实测资料为准。
4.砂土液化••••根据《岩土工程勘察规范》(GB50021-2001),对地面下20m深度范围内的饱和粉土液化可能性,按P222(5·11)式计算(云南地区粉砂粘粒含量普遍偏重,仍按粉土的相关参数计算),据实测剪切波(横波)速度值在设防烈度8度条件下进行了初步判别,结果见表1。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
武汉建科科技有限公司WA VE2000场地振动测试仪
(以下内容可根据实际情况进行增加,正式报告中须去掉本规定格式中的注释红字)建筑场地剪切波速及地脉动
测试报告
工程名称:
工程地点:
委托单位:
检测日期:
报告编号:
※省※研究院
※年※月※日
※工程
单孔波速法地脉动测试报告测试人员:
负责人:
报告编写:
校核:
审核:
审定:
※省※研究院
(盖章)
※年※月※日
一、前言
受※的委托,※省※院于※年※月※日对※工程拟建场地进行单孔波速法、地脉动测试。
该场地位于※路※号,根据场地条件及《建筑抗震设计规范》(GB50011-2001)等有关规定,本场地共完成K16#、K37#、K69#、K75#、K82#、K96#六个孔剪切波速及场地脉动测试工作。
测试的目的是对拟建建筑场地土的类型及建筑场地类别进行划分,以确定建筑抗震有利、不利和危险地段。
本项目工作技术要求:
1、 测定场地20米以内的等效剪切波速;
2、 测定场地地脉动;
3、 确定场地土类型及建筑场地类别。
二、检测设备、基本原理
1、检测设备
检测设备采用武汉建科科技有限公司制造的W A VE2000场地振动测试仪,检测设备及现场联接见图1。
1-场地振动测试仪 2-重物 3-木板
4-外触发传感器 5-三分量探头 6-探头信号传输线 7-外触发传感器信号线 8-钢丝绳(或尼龙绳)
图1 单孔波速测试示意图
2、剪切波速及地脉动测试基本原理
单孔剪切波速法(检层法)测试基本原理:
用木锤或适宜的铁锤分别水平敲击水平放置孔口的木板两端,地表产生的剪切波经地层传播,由孔内三分量检波器的水平向检波器接收SH 波信号,然后读取正、反两方向的实测波形,找出波形交叉点,读取初至波传播时间,进而计算出各测点(层)剪切波速值及其它相关参数。
地脉动测试原理:
地脉动测试时应选择外界环境干扰极小的深夜进行。
测试时将地脉动拾振器放置于平整场地地表土上,一般按东西向EW 、南北向SN 、垂直向VR 三个方向放置。
测试时由三分量拾振器分别接收三个方向的脉动信号,信号再通过放大,采集仪记录,即可在时域曲线上分析信号幅值大小,从频率域曲线上分析其频率组成并确定场地卓越周期值。
土层的等效剪切波速,按下列公式计算:
∑=÷=÷=n
i si i sc v d t t d v 10)
(
式中 Vsc ——土层等效剪切波速度;
d 0——计算深度(m),取覆盖层厚度和20m 二者的较小值; t —— 剪切波在地面至计算深度之间抟播时间; di ——计算深度范围内第i 层的厚度(m);
Vsi ——计算深度范围内第i 层土的剪切波速(m/s); n —— 计算深度范围内土层的分层数。
相邻两测点地层波速计算公式为:
1
21
22212211----⋅++⋅-+⎪⎪⎭⎫ ⎝
⎛-=i i i i i i i
i i i t H s H s H H
t H s H H v 式中:Vi 是第i-1点至第i 点土层的剪切波速(m/s);
Hi 是第i 点的深度(m); Hi-1是第i-1点的深度(m);
S 是激振板中心到孔中心的距离(m); ti 为第i 点的剪切波到时(s); ti-1为第i-1点的剪切波到时(s)。
三、检测依据
划分场地土类型及建筑场地类别依照中华人民共和国国家标准《建筑抗震设计规范》(GB 50011-2001)中的有关规定进行。
2、建筑场地类别划分标准
四、检测成果分析
时距图、深度波速图、测点原始数据表、场地各土层剪切波速度值、分层结果数据表及地脉动幅频曲线图见附图※、表※。
1、各测孔20米深度范围内等效剪切波速为:
K16#孔:Vse=264m/s;K37#孔:Vse=287m/s;
K69#孔:Vse=270m/s;K75#孔:Vse=222m/s;
K82#孔:Vse=192m/s;K96#孔:Vse=257m/s。
本场地卓越周期平均值为0.28s。
五、、结论与建议
场地土类型:
据测试结果,本场地等效剪切波速在192~287m/s之间,平均值为249m/s,为中软场地土;
建筑场地类别:
由于场地覆盖层厚度在3~50m之间,依据中华人民共和国国家标准《建筑抗震设计规范》(GB50011-2001)中规定,该建筑场地类别属于Ⅱ类。
以上结果供工程抗震设计时参考。
