DCS基础培训课程
DCS培训课件
03
DCS系统操作与维护
DCS系统的操作流程
总结词
了解DCS系统的操作流程对于正确使用和维护该系统至 关重要。
详细描述
DCS系统的操作流程一般包括以下步骤
1. 登录系统
通过输入用户名和密码，正确登录DCS系统。
2. 监控画面
观察DCS系统的监控画面，了解各个设备的状态、温度 、压力等参数是否正常。
某食品加工企业利用DCS系统 实现质量检测、控制与溯源管
理
案例三
某食品加工企业通过DCS系统 提高生产效率和降低成本
DCS系统实战经验分享与总结
经验一
经验二
选择合适的DCS系统，根据企业实际需求进 行定制化开发
重视员工培训和技术支持，提高员工素质和 技能水平
经验三
经验四
注重系统安全性、稳定性和可靠性，确保企 业正常运营
3. 调整参数
根据实际需要，可以调整相关参数，如温度、压力等。
4. 记录数据
定期记录各个设备的运行数据，以便于分析和维护。
DCS系统的维护保养
总结词
为保证DCS系统的稳定运行，定期的维护保养是 必不可少的。
详细描述
DCS系统的维护保养一般包括以下几个方面
1. 硬件清洁
定期清理硬件设备，如电脑、传感器等，以避免灰 尘等杂质影响设备的正常运行。
无源底板
将关键部件（如控制器、I/O卡件等 ）设计成无源底板，提高系统的可 靠性。
软件容错
通过软件编程实现容错功能，如数 据校验、异常处理等。
硬件容错
采用冗余设计，如并联冗余、串联 冗余等，提高系统的可靠性。
05
DCS系统案例分析与实战经验
DCS系统在石油化工企业的应用案例

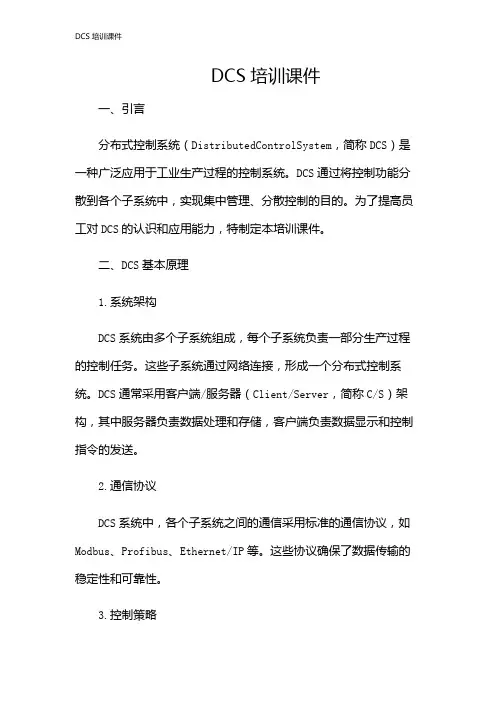

DCS培训课件
DCS培训课件一、引言分布式控制系统（DistributedControlSystem，简称DCS）是一种广泛应用于工业生产过程的控制系统。
DCS通过将控制功能分散到各个子系统中，实现集中管理、分散控制的目的。
为了提高员工对DCS的认识和应用能力，特制定本培训课件。
二、DCS基本原理1.系统架构DCS系统由多个子系统组成，每个子系统负责一部分生产过程的控制任务。
这些子系统通过网络连接，形成一个分布式控制系统。
DCS通常采用客户端/服务器（Client/Server，简称C/S）架构，其中服务器负责数据处理和存储，客户端负责数据显示和控制指令的发送。
2.通信协议DCS系统中，各个子系统之间的通信采用标准的通信协议，如Modbus、Profibus、Ethernet/IP等。
这些协议确保了数据传输的稳定性和可靠性。
3.控制策略DCS系统采用模块化设计，控制策略分为多个层次，包括过程控制层、过程监控层和管理层。
过程控制层负责实时采集现场数据，根据预设的控制算法进行计算，输出控制信号；过程监控层负责实时显示现场数据和控制参数，供操作人员监控；管理层负责对整个DCS系统进行管理和优化。
三、DCS硬件设备1.控制器控制器是DCS系统的核心设备，负责执行控制策略。
控制器通常采用高性能的微处理器，具备较强的数据处理能力和实时性。
2.I/O模块I/O（输入/输出）模块负责现场信号的采集和输出。
根据信号类型的不同，I/O模块可分为模拟量模块、数字量模块和特殊模块等。
3.通信设备通信设备包括交换机、路由器等，负责实现各个子系统之间的数据传输。
四、DCS软件1.组态软件（1）控制策略编辑：通过图形化界面，实现对控制算法的配置和修改。
（2）实时数据显示：显示现场数据和控制参数，便于操作人员监控。
（3）报警管理：对系统中的异常情况进行报警，提醒操作人员及时处理。
（4）历史数据查询：记录并存储历史数据，便于分析生产过程。
2.数据库软件数据库软件用于存储和管理DCS系统中的数据，包括实时数据、历史数据和控制参数等。
2024版DCS培训讲义(技能培训班)ppt课件
2024/1/30
绿色环保理念深入人心
未来工业自动化领域将更加注重绿色环保理念的应用，推动工业生产向低碳、环保、可持续 发展方向迈进。
26
THANKS FOR WATCHING
感谢您的观看
2024/1/30
27
18
05 DCS在典型工艺流程中应 用案例分析
2024/1/30
19
石油化工行业应用案例
石油炼制过程控制
DCS系统可实现石油炼制过程中的温度、压力、流量等关键参数的 实时监测与控制，确保生产安全稳定。
化工生产流程优化
通过DCS系统对化工生产过程中的各种设备、阀门、传感器等进行 集中管理和控制，实现生产流程的优化和自动化。
针对风能、太阳能等新能源发电，DCS系统可实现并网控制，确保 新能源发电稳定接入电网。
电力调度与自动化
通过DCS系统对电网进行实时监测和调度，实现电力资源的优化配 置和自动化管理。
21
冶金行业应用案例
2024/1/30
高炉炼铁过程控制
DCS系统可实现高炉炼铁过程中的温度、压力、流量等关键参数 的实时监测与控制，提高炼铁效率。
水泥建材行业应用DCS系统可实现原料破碎、 粉磨、煅烧等工艺流程的自动化控制，降低 能耗和生产成本。
2024/1/30
6
02 DCS硬件设备及配置
2024/1/30
7
控制器类型及特点
主流DCS控制器类型
介绍市场上主流的DCS控制器类型， 如霍尼韦尔、艾默生、西门子等。
控制器冗余设计
讲解控制器的冗余配置方式，提高系 统可靠性和稳定性。
根据实际需求，合理配置通讯网络参数，确保数据传输的稳定
性和实时性。
DCS基础操作培训
系统默认权限管理人员；用于改变操作人员、工程 师权限和修改其口令；以及其它一些系统特殊功能。 本权限适用于DCS系统维护人员。
一、DCS操作权限
DCS操作人员的职责
1) 监视DCS系统运行，预防可能产生的危险
2) 随时干预系统运行，确保安全、正常生产
3) 系统授权运行参数的更改。
4）维持控制室秩序、爱护设备，文明操作， 保持清洁，防灰防水。
调整画面
四、报警信息
报警显示
实时显示当前加权优先级最高的5个报警，颜色表示报警类型，闪烁表示报警是否确 认如下图所示。
5个按钮显示当前加权优先级最高的5个报警（5个按钮是并列，即并非优先级最高的 显示在第一个按钮），消除后该报警从列表中删除，不更换其他报警的位置。报警类 型通过颜色（颜色可在监控组态的报警颜色设置中设置）区分，闪烁表示报警是否确 认，指示灯闪烁颜色与报警颜色设置一致。 当前报警：单击报警按钮，下凹表示选中状态，在信息栏中显示该报警的详细信息 （位号名，报警时间，描述，报警类型和优先级。）。选中表示锁定该报警，刷新时 不修改该状态，直到解除锁定。（报警消除后依旧显示，绿色默认表示报警消除。） 弹出仪表面板：点击当前报警（处于下凹状态的报警），弹出仪表面板。 取消报警选中：点击取消报警选中按钮，即取消当前选中的报警。
前进
该功能用于对操作过的界面进行前进，当在图 4-40中选择一个操作时，则这 条操作消失，出现在前进的列表中。
三、基本操作
前进
在监控表头的工具栏中点击该按纽，弹出如下图所示的界面，其中罗列出所有操 作过的画面，用于对操作过的界面进行后退。
三、基本操作
查询位号
在监控表头的工具栏中点击该按纽，弹出位号选择器界面，如下图所 示。
DCS基础知识培训讲义(PPT45张)
• DCS的硬件设备
现场控制站用于现场信号的采集处理，控制策略的实 现，并具有可靠的冗余保证、网络通信功能。 通信网络连接分散控制系统的各个分布部分，完成数 据、指令及其它信息的传递。为保证DCS可靠性，电源、通 信网络、过程控制站一般都采用冗余配置.
• DCS的网络分级体系
早期的DCS系统的通讯网络都是专用的，DCS有几级网络，完成不同模件之间的通 讯。从目前的情况来看，DCS的最多网络级有四级，它们分别是I/O总线、现场总线、 控制总线和DCS网络。其网络结构图如下:
• DCS的软件特点
如图所示为DCS软件的构成框图和工作原理，从中我们可以发现，它充分体现了 DCS的分层网络结构，对于我们来说大量工作集中在工程师站上，而操作员站、 服务器站和现场控制站一般都用其专用软件来实现，我们只是学会使用就行了。
• 过程控制系统的发展
50年前，过程控制是基于3～15psi的气动信号标准的基 地式气动控制仪表系统，即第一代过程控制体系结构（PCS， Pneumatic Control System）；基于模拟电流信号标准0～ 10mA(4～20 mA)的电动单元组合式模拟仪表控制系统，即 为第二代过程控制体系结构（ACS，Analogous Control System）；20世纪70年代，由于使用了数字计算机，从而 产生了集中式数字控制系统，即第三代过程控制体系结构 （CCS，Computer Control System）；20世纪80年代，微 处理机的出现和应用，从而产生了分布式控制系统，即第四 代过程控制体系结构（DCS，Distributed Control System）； 20世纪90年代，现场总线技术的出现产生了新的一代过程控 制体系结构，即现场总线控制系统FCS(Fieldbus Control System)
DCS培训课件
人机界面
操作员站提供人机界面， 方便操作员对系统进行监 控和控制。
数据记录和报警
操作员站能够实时显示数 据记录和报警信息，帮助 操作员及时发现和解决问 题。
工程师站
系统维护和优化
工程师站主要用于对DCS系统 进行维护和优化。
编程和组态
工程师站提供编程和组态工具， 方便工程师对系统进行编程和组 态。
成，实现更高效的生产管理。
03
云计算
云计算技术的应用使得DCS系统的存储和计算能力得到大幅提升，可
以实现更加实时、高效的数据分析和处理。
DCS系统面临的挑战与对策
安全问题
随着DCS系统的普及，安全问题日益突出 。黑客攻击、病毒传播等威胁对DCS系统 的正常运行构成威胁。为应对这一问题， 需要加强系统安全防护，提高操作人员的 安全意识。
，提高生产效率。
视频监控
03
一些先进的DCS系统还具备视频监控功能，能够实时监控现场
设备的运行情况。
安全保护与报警
安全保护
DCS系统具备完善的安全保护功能，能够防止设备在异常情况 下受到损坏或人员伤亡。
报警功能
DCS系统能够对异常情况进行报警，提醒操作人员及时处理和 解决问题。
报警记录
DCS系统能够记录报警信息，方便操作人员对报警进行查询和 处理。
详细描述
石油化工行业具有工艺流程复杂、高精度控制要求和安全生产压力大的特点 ，DCS系统能够实现生产过程的全面监控和优化，提高产品质量和生产效率 ，降低能耗和排放。
案例二：电力行业应用
总结词
大容量、高参数、高效稳定
详细描述
电力行业发展趋势是大型化、高参数和高效稳定，DCS系统能够实现锅炉、汽机等设备的自动化控制，提高机 组效率和稳定性，降低运行成本。
DCS基本知识培训课件
监控操作
操作人员基本职责 监视DCS系统运行，预防可能发生的危险 随时干预系统运行，确保安全，正常生产 系统授权运行参数的更改 报警处理：工艺指标产生报警时会有声音提示，报警信息 在报警信息栏和报警一览画中提示，报警情况了解后，用 消音按钮关闭当前的报警声音，并在报警一览中确认。 发现异常事件，通知系统维护人员处理
创新·和谐·国际化 健康·快乐·超小康
DCS系统
造纸DCS
以太网（信息层）
制浆DCS
ControlNET （控制层）
碎解DCS
logix5500
控制器
ControlNET （控制层）
2K01-2K04 5K01-5K02
MCC控制柜 MCC控制柜
3K01
4K01-4K03
电机 电机 现场仪表 现场仪表
创新·和谐·国际化 健康·快乐·超小康
什么是DCS？
• DCS是分布式控制系统的英文缩写(Distributed Control System)，在国内自控领域又称为集散控制系统。 • DCS是计算机技术、控制技术和网络技术高度结合的产 物，是目前最先进、最合理的过程控制系统，可以适应各种过 程控制的要求。它的过程控制点分散，系统具有很高的可靠性 。它通过集中的操作和监控，DCS具有方便的操作和维护性能。 DCS具有标准的接口，对外连接更加方便简捷。 • 因此，DCS的主要特点归结为一句话就是“分散控制，集中 管理”。
创新·和谐·国际化
健康·快乐·超小康
DCS组成结构
DCS的过程控制站是一个完整的计算机系统，主 要由电源、高性能的中央处理器（CPU）、网络接 口组成。 高性能的中央处理器是现场过程控制的中心，存 放并运行所有的过程控制程序以及现场仪表数据和控 制数据。DCS的控制决策都是由它来执行的。 过程控制站的网络接口是同上一级的操作员站和 工程师站的连接通道。操作员的操作控制信息和工程 师站的组态程序都是通过这一通道发送到过程控制站， 过程控制站收集整理的现场数据也是通过这一通道传 递到操作员站上。 过程控制站同I/O模块之间通过现场总线连接。
DCS基础知识培训讲义
DCS系统组成与结构
系统组成
包括过程控制级、监控操作级和 管理决策级三个层次，每个层次 由相应的硬件和软件组成。
结构特点
采用分布式结构，将控制功能分 散到各个智能节点上，通过网络 实现节点之间的信息交换和协调 控制。
DCS基础知识培 训讲义
目录
• DCS概述与基本原理 • 硬件设备及接口技术 • 软件配置与组态设计 • 网络通信与数据传输技术 • 系统维护与故障排除方法分享 • DCS发展趋势及新技术应用前景探讨
01
CATALOGUE
DCS概述与基本原理
DCS定义及发展历程
DCS（Distributed Control System ）即分布式控制系统，是一种基于微 处理器技术的控制系统，具有分散控 制、集中监视、操作和管理等功能。
大数据技术可以帮助DCS处理海量数据，挖掘有 价值的信息，优化控制策略，提高生产效率。
融合应用
云计算和大数据技术的融合将为DCS提供更强大 的数据处理和分析能力，推动工业智能化发展。
人工智能技术在DCS中创新应用案例分享
故障诊断与预测
通过人工智能技术，DCS可以实现故障的早期发现和预测，减少 停机时间，提高设备利用率。
工作原理及数据传输方式
工作原理
DCS通过实时数据采集、处理和控制算法运算，实现对被控对象的精确控制。 同时，通过网络将各个节点的状态信息和数据汇总到上位机，进行集中监视和 管理。
数据传输方式
DCS采用标准的通信协议和接口，支持多种数据传输方式，如以太网、现场总 线等，确保数据的实时性、可靠性和安全性。
2024版DCS基础培训课程和利时课件
件•课程介绍•DCS 系统概述•DCS 硬件基础知识•DCS 软件应用技能•DCS 系统调试与维护•DCS 在工业自动化领域应用案例•课程总结与展望目录01课程介绍课程目标与意义掌握DCS基础知识通过本课程的学习，使学员全面了解DCS的基本概念、原理、功能及应用领域。
提高实际操作能力通过实践操作和案例分析，提高学员对DCS系统的操作、维护、故障排查等实际能力。
培养工程素养培养学员具备工程师的基本素养，能够独立思考、解决问题，为今后的工作和学习打下坚实基础。
DCS基础知识DCS操作与维护DCS应用案例分析课程实验与项目实践课程内容与结构包括DCS的发展历程、系统组成、工作原理、通信协议等方面的知识。
结合实际案例，分析DCS系统在工业控制领域的应用及优化方案。
介绍DCS系统的基本操作、组态配置、调试维护等技能，以及常见故障的排查方法。
通过实验和项目实践，让学员亲身体验DCS系统的操作和维护过程，加深对理论知识的理解。
教学方法与要求采用理论与实践相结合的教学方法01通过讲解、演示、实验、案例分析等多种教学手段，使学员全面掌握DCS系统的知识和技能。
注重学员的参与和互动02鼓励学员积极提问、发表见解，加强师生之间的互动交流，提高教学效果。
严格要求学员的学习态度和纪律03要求学员认真听讲、按时完成作业和实验报告，遵守课堂纪律和实验室规章制度。
02DCS系统概述DCS系统定义与特点DCS系统（Distributed Control System）即分布式控制系统，是一种基于微处理器的控制系统，具有高度的可靠性和灵活性。
DCS系统采用分散控制、集中管理的原则，将控制功能分散到各个现场控制站，通过高速通信网络实现信息共享和协调控制。
DCS系统具有模块化、标准化、开放性和可扩展性等特点，方便用户进行系统配置和维护。
DCS系统主要由现场控制站、操作员站、工程师站、通信网络和系统软件等组成。
01DCS系统组成与架构现场控制站负责数据采集和控制输出，具备独立运算和处理能力。
2024年DCS培训教程(多场景)
DCS培训教程(多场景)DCS培训教程一、引言分布式控制系统（DistributedControlSystem，简称DCS）是一种广泛应用于工业生产过程中的自动化控制系统。
它具有高度的可靠性、灵活性和扩展性，能够实现生产过程的实时监控、数据采集、过程控制和人机交互等功能。
为了帮助用户更好地了解和掌握DCS系统的操作和维护，本教程将详细介绍DCS系统的基本原理、系统组成、功能特点以及操作和维护方法。
二、DCS系统基本原理1.分布式控制：DCS系统将控制任务分散到各个控制站上，实现分布式控制，提高了系统的可靠性和可扩展性。
2.实时监控：DCS系统通过实时采集现场设备的数据，对生产过程进行实时监控，及时发现问题并进行处理。
3.集中管理：DCS系统将各个控制站的数据汇总到中心监控站，实现集中管理和决策支持。
4.闭环控制：DCS系统通过闭环控制算法对生产过程进行调节，实现生产过程的稳定和优化。
三、DCS系统组成1.控制站：控制站是DCS系统的核心部分，负责对现场设备进行监控和控制。
每个控制站通常包括处理器、输入/输出模块、通信模块等。
2.现场设备：现场设备包括传感器、执行器、变送器等，用于采集现场数据和执行控制指令。
3.通信网络：通信网络是连接各个控制站和现场设备的纽带，负责数据的传输和交换。
常见的通信网络有以太网、串行通信等。
4.操作站：操作站是DCS系统的人机交互界面，用于显示生产过程的实时数据和报警信息，以及进行操作和监控。
5.数据库服务器：数据库服务器用于存储和管理DCS系统的历史数据和配置信息。
四、DCS系统功能特点1.高可靠性：DCS系统采用冗余设计，保证系统的高可靠性。
在某个控制站或通信网络发生故障时，其他控制站可以接管其工作，确保生产过程的正常运行。
2.灵活性：DCS系统采用模块化设计，可以根据生产过程的需要进行灵活配置和扩展。
同时，DCS系统支持多种通信协议和接口，方便与其他系统进行集成。
DCS基础完整ppt课件
通过操作员站提供的人机界面，实现对生产过程的实时监控和操作。
系统管理与维护
通过工程师站进行系统配置、故障诊断和维护等操作。
02
硬件设备及配置
控制器类型与特点
DCS控制器的类型
控制器性能指标
主要包括可编程逻辑控制器（PLC）、 微处理器基础控制器、专用控制器等。
处理速度、内存容量、I/O点数、通讯 接口等。
市场需求
随着工业自动化程度的不断提高， DCS市场需求不断增长。未来， DCS将向着更高性能、更智能化、 更易于维护的方向发展。
DCS系统组成与工作原理
过程控制级Байду номын сангаас
包括各种输入/输出通道、模拟量/数 字量转换器等，实现对现场信号的采 集和控制。
控制管理级
包括操作员站、工程师站等，提供人机 界面和系统管理功能。
针对常见报警问题，提供优化建议，减少误报和 漏报。
04
系统集成与调试技巧分享
硬件设备连接与配置步骤详解
设备检查与准备
确保所有硬件设备完好无损，准 备好所需的连接线缆和配件。
设备连接
按照系统架构图和设备连接指南， 正确连接控制器、执行器、传感 器等硬件设备。
设备配置
根据设备手册和实际需求，对硬 件设备进行参数设置和配置，如 IP地址、通信协议等。
第一代
1975年前，以模拟仪表为主，带 有少量的数字式控制器和执行器。
1975-1980年，以数字式控制器 和执行器为主，实现了模拟仪表 与数字计算机的混合控制。
04 第三代
1980年以后，以微处理器为基础， 实现了全数字化的集散控制系统。
DCS应用领域及市场需求
应用领域
DCS广泛应用于电力、冶金、石化、 造纸、水处理等行业的过程控制中， 实现对生产过程的自动化监控和管 理。
《dcs系统入门培训》ppt课件完整版
调试控制逻辑
按照设计要求，逐步调试控制 逻辑，确保系统按照预期运行 。
检查硬件连接
确认所有硬件连接正确无误， 包括控制器、I/O模块、通信 网络等。
测试I/O信号
对输入/输出信号进行测试， 确保信号传输正常且准确。
记录调试结果
详细记录调试过程中的各项参 数和结果，以便后续分析和优 化。
运行维护策略制定和实施
《dcs系统入门培训》 ppt课件完整版
目 录
• DCS系统概述 • DCS系统硬件组成 • DCS系统软件配置 • DCS系统安装调试与运行维护 • DCS系统故障诊断与处理技巧 • DCS系统性能优化与升级改造建议
CHAPTER 01
DCS系统概述
DCS系统定义与发展历程
定义
DCS（Distributed Control System）即分布式控制系统，是一种基于微处理 器技术的控制系统，具有分散控制、集中监视、操作和管理等功能。
发展历程
DCS系统起源于20世纪70年代，随着计算机技术、通信技术和控制技术的不断 发展，DCS系统逐渐成熟并广泛应用于各个领域。
DCS系统组成及功能
组成
DCS系统主要由过程控制级和过程监 控级组成，其中过程控制级包括控制 器、I/O模块等，过程监控级包括操 作员站、工程师站等。
功能
DCS系统具有数据采集与处理、控制 运算、顺序控制、报警处理、显示记 录、人机接口和通信等功能。
按照一定顺序逐个检查 可能引发故障的部件或
参数设置。
专用工具法
使用厂家提供的专用故 障诊断工具进行故障定
位和诊断。
预防措施和应急处理方案
预防措施 定期进行系统维护和保养，确保硬件设备处于良好状态。
最完整的和利时DCS培训教程(2024)
操作站
选用高性能计算机作为操作站 ，配置专业版操作系统和软件 ，推荐品牌如联想、戴尔等。
网络设备
选用工业级交换机和路由器， 确保网络传输的稳定性和安全 性，推荐品牌如华为、思科等
。
20
节能环保要求及实现途径
01
02
03
04
采用高效能、低能耗的设备和 技术，降低DCS系统能耗。
优化系统控制策略，提高能源 利用效率。
4
和利时DCS系统特点与优势
技术特点
和利时DCS系统采用先进的控制算法 、高速数据通信技术和可靠的硬件设 计，具有高性能、高可靠性、高灵活 性和易维护性等特点。
应用优势
和利时DCS系统可广泛应用于电力、 化工、冶金、石油、天然气等行业的 自动化控制领域，能够提高企业生产 效率、降低能耗和减少人力成本等。
11
03
软件功能与应用
2024/1/25
12
组态软件功能介绍
图形化组态界面
丰富的组态库
提供直观易用的图形化组态工具，支持多 种图形元素和自定义组件，方便用户快速 构建监控界面。
内置大量预定义的组态库，包括各种工业 自动化设备、传感器、执行器等，满足用 户不同场景的组态需求。
强大的脚本支持
多平台兼容性
整和故障排除等操作。
专家系统支持
预防性维护
内置专家系统，提供故障案 例库和维修知识库等资源， 为用户提供专业的故障诊断
和维修指导。
支持预防性维护功能，通过 对设备运行数据的分析和预 测，提前发现潜在故障并采 取措施进行维修和保养。
2024/1/25
16
04
系统设计与选型指导
2024/1/25
17
需求分析与方法论
2024年DCS操作培训资料全
网络通讯协议及连接方式
通讯协议
了解常见的通讯协议，如 Modbus、Profibus、 Ethernet/IP等，以及它们 的特点和适用场景。
2024/2/29
连接方式
掌握不同通讯协议下的连 接方式，如串口通讯、以 太网通讯等，以及相应的 硬件接口和线缆要求。
网络配置
熟悉网络通讯参数的设置 方法，如IP地址、端口号 、波特率等，确保设备间 的正常通讯。
18
04
DCS系统调试与运行维护 管理
2024/2/29
19
调试前准备工作和注意事项
01
02
03
04
熟悉系统架构
了解DCS系统的整体架构，包 括硬件组成、软件配置和网络
通信等方面。
检查硬件设备
确保所有硬件设备已正确安装 、连接，并进行必要的测试和
校准。
准备调试工具
准备好所需的调试工具，如万 用表、示波器、逻辑分析仪等
DCS操作培训资料全
2024/2/29
1
目 录
2024/2/29
• DCS系统概述 • DCS硬件设备及配置 • DCS软件编程与组态设计 • DCS系统调试与运行维护管理 • DCS在工业自动化领域应用案例分析 • DCS操作培训总结与展望
2
01
DCS系统概述
2024/2/29
3
DCS定义与发展历程
03
培训方式多样
采用讲解、演示、实践操作等多种培 训方式，使学员在轻松愉悦的氛围中 学习和掌握技能。
2024/2/29
28
学员心得体会分享环节
学员表示，通过本次培训，对DCS系统有了更深入的了解和认识，掌握了基本的操 作和维护技能，对今后的工作有很大的帮助。
2024年度dcs培训ppt课件
他设备或系统之间的通信顺畅。
10
03
软件编程与组态设计
2024/3/23
11
编程语言介绍及选型建议
常见编程语言
C/C、Python、Java等，以及专为工业自动化设计的语言如Ladder Logic、 Structured Text等。
选型建议
根据项目需求、开发周期、团队技能等因素，选择适合的编程语言。对于实时 性要求高的控制逻辑，推荐使用C/C或汇编语言；对于数据处理和界面开发， Python和Java是不错的选择。
应急演练组织
定期组织应急演练活动，提高 运维人员对应急预案的熟悉程 度和应急处置能力。
资源准备
提前准备好应急处理所需的备 品备件、工具等资源，确保在 发生故障时能够及时响应。
沟通协调
与相关部门和人员建立沟通协 调机制，确保在应急处理过程 中能够协同配合，快速响应。
22
06
总结回顾与展望未来维护保养内容
包括硬件设备清洁、紧固、润滑 ，以及软件系统的备份、更新和
病毒防护等。
维护保养周期
根据设备使用频率、环境条件、 重要程度等因素，制定合理的维
护保养周期。
维护保养计划制定
按照时间顺序，列出每项维护保 养任务的具体内容、执行人员和 时间安排，形成详细的计划表。
2024/3/23
2024/3/23
12
组态软件功能展示和操作指南
功能展示
介绍组态软件的基本功能，如画面设 计、变量管理、动画连接、脚本编写 等。通过演示不同行业的应用案例， 展示组态软件的强大功能和灵活性。
操作指南
详细讲解组态软件的操作步骤和注意 事项，包括新建工程、设计画面、配 置变量、编写脚本等。提供操作截图 和视频教程，方便学员快速上手。
DCS-系统培训内容
DCS 系统培训内容一、基本常识1、什么是DCS（Distributed Control System）DCS系统是一种在工业领域应用较广的一种过程控制系统，它是由硬件、软件、及系统网络构成的一种控制系统，它继承了常规模拟仪表和计算机系统集中控制的优点，并且克服了单微机控制控制系统危险性高度集中以及常规控制仪表控制功能单一、人/机界面差的缺点。
2、DCS系统的特点1）功能齐全——集散控制系统可以完成从简单的单回路控制到复杂的多变量模型优化控制，可以实现监控、打印、报警、历史数据存储等日常全部操作要求。
2）人/机界面友好，实现了集中监控管理。
操作员通过CRT和键盘、鼠标操作，可以监控全部生产装置以及整个工厂的生产情况。
按预定的控制方案，对电机设备进行各种控制，实现了真正的集中操作和监控管理。
3）系统扩展灵活集散系统采用了模块式结构，用户可以方便的扩大和缩小系统规模。
集散系统采用组态方式来完成各种控制，很容易对方案进行修改。
4）安全可靠性高由于采用分散控制结构，危险性分散，系统的CPU、网络、电源等采用冗余结构，还有完善的自诊断功能，系统的平均无故障时间达到20万小时。
5）安装调试简单集散系统的各种模件都安装在标准机柜内，从现场站到中控室只需要通过网线或光纤来传递数据。
布线量大大减少，调试时采用专用的组态软件，大大减少了系统的调试时间。
6）良好的性能价格比现在采用集散控制系统的投资已经和常规仪表差不多。
3、国内外知名DCS厂商及产品国外：HONWELL的 TDC3000、PLANTSCAPE系列；FOXBORO 的I/A‘S 系列；ABB的INFI 90 、NET 90、FREELANCE 2000系列；日本横河的 CENTUM 系列。
国内：浙大中控的 JX-300、WEBFIELD；北京和利时的MACSII、SMARTPRO 系统。
4、系统基本构成虽然集散系统的品种繁多，但基本结构是类似的，可以简化成下图的形式：由图可见，集散系统一般由以下四大部分组成：（1）输入输出卡件（2）主控制单元（3）操作站、工程师站（4）网络（一）输入/输出卡件主要功能：完成数据采集及处理，主要卡件有 AI、AO、DI、DO、TC、RTD等卡件（二）主控单元主要功能：是集散控制系统的核心，主要是负责控制策略的实施。
DCS培训教程(2024)
2024/1/27
1
目录
2024/1/27
• DCS系统概述 • DCS硬件基础 • DCS软件配置与管理 • DCS系统调试与优化方法论述 • 故障诊断与排除技巧分享 • DCS系统安全防护措施探讨
2
01
DCS系统概述
2024/1/27
3
DCS定义与发展历程
DCS定义
DCS（Distributed Control System）即分布式控制系统，是一种基于微处理 器技术的控制系统，具有分散控制、集中监视、操作和管理等功能。
6
02
DCS硬件基础
2024/1/27
7
控制器类型与特点
DCS控制器的类型
主要包括PLC型、PC型、专用 控制器等。
2024/1/27
PLC型控制器
稳定性高，编程灵活，适用于 中小型控制系统。
PC型控制器
性能强大，扩展性强，适用于 大型和复杂的控制系统。
专用控制器
针对特定应用设计，具有高集 巧分享
2024/1/27
19
常见故障类型及原因分析
电源故障
由于电源线路老化、短 路或过载等原因导致电
源故障。
2024/1/27
通信故障
通信线路故障、接口故 障或通信协议不匹配等 原因导致通信中断或数
据错误。
控制器故障
控制器硬件故障、软件 故障或配置错误等原因 导致控制器无法正常工
根据实际需求选择适合的 通讯协议，考虑系统的规 模、复杂性、实时性要求 等因素。
2024/1/27
10
03
DCS软件配置与管理
2024/1/27
11
操作系统选择与安装指南
《DCS系统入门培训》课件
本课程为DCS系统（分散控制系统）的入门培训，从软硬件组成、工作原理、 优点和缺点到实际应用均有涉及，为学习者提供全面有效的学习资源。
DCS系统简介
定义
DCS系统为一种控制过程自动化技术，将整个过程分解成多个小部分，在编程时逐个独立进 行控制，以控制整体过程。
主要功能
医药
DCS系统可帮助医药企业实现生产过程的自动化 控制和质量监测，提高工艺精度和产品质量。
DCS系统操作演示
常用命令
• 数据表查询 • 趋势曲线设置 • 参数设定
常见故障排查
• 设备异常报警 • 控制器失联故障 • 现场总线通讯异常
实际应用演示
通过实际演示，让参与者更 加深刻地理解DCS系统的工作 原理和应用方法。
主要包括实时数据库、操作界面软件、通信软 件等部分，实现DCS系统监控和控制的基础。
与PLC的区别
PLC系统常用于局部控制领域，而DCS系统的应 用领域更为广泛，如在监控大型生产流程中， DCS系统更加适用。
DCS系统的工作原理
1
信号采集
DCS系统通过与各类形式的设备、传感器相连，实时采集生产现场关键信息
2
信号处理
收集到的信息通过控制器实时处理和计算，以调整控制策略
3
控制策略
根据设置的控制策略，DCS系统实现对生产过程的自动化控制
4
数据传输
通过现场总线实现控制器与控制面板和辅助设备之间的数据、信息传输
DCS系统的优点和缺点
优点
操作人员减少 可实现远程监测和控制 生产效率高 实现了过程自动化控制
缺点
DCS系统主要通过对生产追踪监控、工艺参数调整、报警信息提示等功能实现过程的自动化 控制。
DCS控制系统培训讲义艾默生pptx
软件故障
软件程序错误、病毒感染或操作不当等导致系统 崩溃或无法正常运行。
21
故障排除步骤和技巧
观察故障现象
仔细观察故障现象，了解故障发生时 的具体情况，以便准确判断故障原因 。
01
02
检查硬件设备
检查相关硬件设备是否正常，包括电 源、通信、输入输出等模块，如有异 常及时更换或维修。
通过实例演示和学员亲手操作，使学员掌握了DCS控制系统的基本操作
和日常维护方法。
24
学员心得体会分享
知识收获
学员们表பைடு நூலகம்通过本次培训，对 DCS控制系统有了更深入的了解 ，掌握了相关知识和技能，为今 后的工作和学习打下了坚实的基
础。
实践经验
学员们分享了在实际操作中遇到 的问题和解决方法，表示通过实 践加深了对理论知识的理解，也
DCS控制系统培训讲 义艾默生pptx
2024/1/24
1
目录
CONTENTS
• DCS控制系统概述 • 艾默生DCS控制系统介绍 • DCS控制系统基本操作 • 高级功能应用与案例分析 • 系统维护与故障排除 • 总结与展望
2024/1/24
2
01 DCS控制系统概述
2024/1/24
3
定义与发展历程
2024/1/24
I/O模块
实现模拟量、数字量信号的输 入/输出功能，支持多种信号类 型和规格，满足不同工业现场 需求。
通讯网络
采用高速、稳定的工业以太网 技术，实现控制器、I/O模块、 上位机等设备之间的实时通讯 。
人机界面
提供直观、易用的操作界面， 方便用户进行参数设置、状态
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
统的能力与用户自主开发专用高级控制算法的支持能力； • 系统应支持多种现场总线标准以便适应未来的扩充需要； • 系统应高可靠、维修方便、工艺先进、价格合理
2022/3/23
系统概述及硬件产品
欢迎你来访 谢谢下载
2
DCS的概念
本讲重点：DCS的概念； DCS的应用过程；
关键词：DCS；
DCS即集散型控制系统，又称分布式控制系统（Distributed Control System）。它的主要 基础是4C技术，即计算机－Computer、控制 －Control、通信－Communication和CRT显示技术。
E NTER RUN
PR IN T
HE LP
A LPHA
S H IFT
和利时公司在成功地0号 域开发并应用了HS-DCS-1000系统和HS2000系统之后，在系统地总结了各行业 用户的意见和建议，充分调查了计算机技术、网络技术、应用软件技术、信号处理技术等最新 发展动态的情况下，基于当今最先进的技术 ，采用成熟的先进控制算法，推出了公司的第四代 DCS系统HOLLiAS—MACS系统。
HOLLiAS—MACS系统培训教程系列之基础培训课程1 系统概述及硬件产品
2022/3/23
系统概述及硬件产品
欢迎你来访 谢谢下载
1
系统概述及硬件产品部分重点内容
• DCS的概念（3－5）20’ • DCS的现状与发展趋势（6）5’ • 和利时公司DCS的体系结构（7－15）50’
• 和利时公司DCS的硬件产品介绍 • 主控单元（38－41）45’ • 电源模块（42－43） • 机笼单元（44－48） • 端子模块（49－52） • 常用I/O模块（53－92）50’ • 总结（93） • 其他信息（94） • 习题（95）
DCS系统通过某种通信网络将分布在工业现场附近的现场控制站和控制中心的操作员站及工 程师站等连接起来，以完成对现场生产设备的分散控制和集中操作管理。（发电厂为例）
DCS自1975年问世以来已经历了近三十年的时间，其可靠性、实用性不断提高，功能日益增 强。如控制器的处理能力、网络通讯能力、控制算法、画面显示及综合管理能力等。DCS系统 过去只应用在少数大型企业的控制系统中，但随着4C技术及软件技术的迅猛发展，到目前已经 在电力、石油、化工、制药、冶金、建材等众多行业得到了广泛的应用，特别是电力、石化这 样的行业。
2022/3/23
系统概述及硬件产品
欢迎你来访 谢谢下载
7
HOLLiAS—MACS系统的体系结构
• HOLLiAS—MACS系统是由以太网和使用现场总线技术的控制网络连接的各工程师站、操 作员站、现场控制站、通讯控制站、打印服务站、数据服务器组成的综合自动化系统， 完成大型、中型分布式控制系统（DCS）、大型数据采集监控系统（SCADA）功能。
以太网连接 主控单元
现场总 线连接
输入信号 采集单元
DCS系统
现场
仪表/ 变送器
2022/3/23
过程对象
控制指令 输出单元
IO输入模块
IO输出模块
DCS系统
阀门/执 行机构
现场
仪表/ 变送器
过程对象
阀门/执 行机构
系统概述及硬件产品
欢迎你来访 谢谢下载
5
DCS系统的现状与发展趋 势
• 经历了二十几年的发展，DCS有了很大的变化。这种变 化来自两方面的动力：用户需求的不断提高和电子与信 息技术的快速发展。用户的需求已经不再满足于应用 DCS代替常规的仪表控制和简单的数据检测，同时随着 电子与信息技术的进步使得DCS应用的构成元件（电子 元器件、处理器、软件、网络等）性能大大提高且价格 大幅度下降，特别是各种板级OEM部件和HMI软件的发展 进一步简化了DCS的开发难度并降低了开发成本。
工程师站
SD PR O
P r of e ss io na l W o r ks ta ti on 60 0 0
监控网－冗余以太网
操作站
SD PR O
P r of e ss io na l W o r ks ta ti on 60 0 0
操作站
SD PR O
P r of e ss io na l W o r ks ta ti on 60 0 0
2022/3/23
系统概述及硬件产品
欢迎你来访 谢谢下载
3
DCS的概念
下图以一个水位信号调节的例子 简单地说明DCS的应用过程：
2022/3/23
系统概述及硬件产品
欢迎你来访 谢谢下载
4
DCS的概念
我们可以把上述过程引申如下：
人机界面 监视/控制操作
操作员站
数据转换、控制运算、传送 数据和诊断结果到上层网络
SD
SD
SD
FM系 列 硬 SM系 列 硬 件控制站 件控制站
SD
SD
SD
控制站 控制站 控制站 1号 域
PA总 线 仪 表
H UB /M AU
N IC
% U TIL IZA TION
TAB
GD R E I F JA KB LC
M7 N 8 O 9 GD G D GD BNC 4M b / s G D T 2 U 3 V 0 W. X Y Z
• HOLLiAS—MACS系统硬件由工程师站、操作站、现场控制站（包括主控单元设备和I/O单 元设备）、通讯控制站、打印服务站、系统服务器、系统网络、监控网络、控制网络等 组成。
打印机
ASCII 打 印 机
监控网－冗余以太网
通讯站
系统网－冗余以太网
系统网－冗余以太网
P roC urv e 8000
H P J4 1 1 0A
SM系 列 硬 件
DP总 线
第 三 方 DP
3C om
设备
DP/PA转 换器
SD
S m a rt-U P S 62 0 w w w .ap c c. c om
2022/3/23
系统概述及硬件产品
欢迎你来访 谢谢下载
6
HOLLiAS—MACS系统的体系结构
ERP系 统
SD PRO
Pr of e ss io na l W o r ks ta t io n 6服 务 器
ODBC网 关
操作站
SD PR O
P r of e ss io na l W o r ks ta ti on 60 0 0
