电容运转电动机电容量的选取
140W单相电机应配多大的电容
140W单相电机应配多大的电容,是怎么计算出来的，计算公式是什么？单相运行电容公式：C＝1950×I/U×cosφ(I：电机额定电流，U：电源电压，cosφ：功率因数为0.7～0.8间)求140W电机额定电流：I＝P/U×cosφ(正常运行经电容补偿提高了功率因数，cosφ为0.9)I＝140/220×0.9≈0.7(A)求运行电容量：C＝1950×0.7/220×0.75≈4.7(μF)工作电容按100W=2UF计算，启动电容是工作电容的5-7倍。
一般550W-2200W电机都用450V200μf的，都可以正常启动。
运行电容已兼起动辅助作用，一般按每100W配电容量为2～3微法，宜配用1.2微法。
电工口诀(七十七)------单台三相异步电动机功率因数补偿小型微型电动机，功率因数都很低。
满载最大点八五，空载不足零点一。
电源不能充分用，线路损耗更可惜。
减少损耗接电容，灵活方便也经济。
已知电机千瓦数，除三除二得两数。
两数之间千乏值，即为补偿电容数。
若知空载视在功，该数九折配电容。
文章摘要:动力厂给水车间155kW水泵电机进行无功就地补偿的可行性分析及经济效益的研究，对工厂用电如何节能降耗有一定参考价值。
(共3页)文章关键词:水泵电机三相异步电动机电感性负载功率因数就地补偿器无功就地补偿文章快照:V配电．10kV配电．0．4kV0．750．0800．0860．130．160．800．0700．0760．120．150．850．0 650．0680．100．130．900．0600．0620．090．12三相感应电动机补偿电容量确定方法有(1)按补偿前后的功率因数计算P~[,v／--L--1-1一爵]式中Q——补偿电容容量／kvarP——电动机有功功率／kWcos——补偿前功率因数cos2——补偿后功率因数(2)按电动机空载电流估计Q=43K。

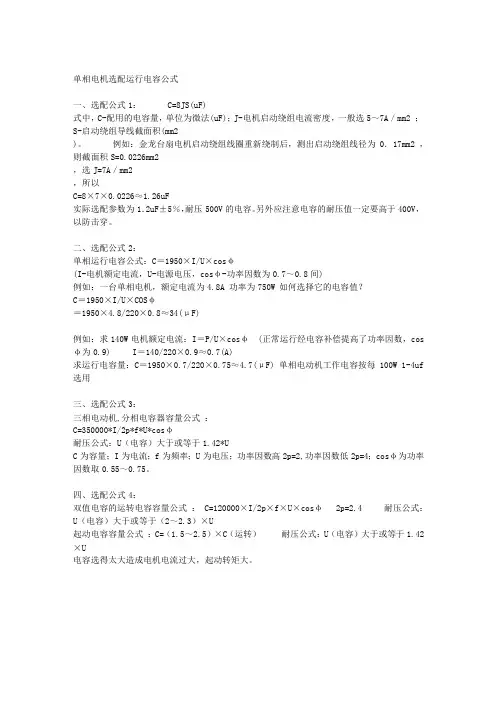

单相电机,运行电容公式
单相电机选配运行电容公式一、选配公式1： C=8JS(uF)式中，C-配用的电容量，单位为微法(uF)；J-电机启动绕组电流密度，一般选5～7A／mm2 ；S-启动绕组导线截面积(mm2)。
例如：金龙台扇电机启动绕组线圈重新绕制后，测出启动绕组线径为0．17mm2 ，则截面积S=0.0226mm2，选J=7A／mm2，所以C=8×7×0.0226≈1.26uF实际选配参数为1．2uF±5％，耐压500V的电容。
另外应注意电容的耐压值一定要高于400V，以防击穿。
二、选配公式2：单相运行电容公式：C＝1950×I/U×cosφ(I-电机额定电流，U-电源电压，cosφ-功率因数为0.7～0.8间)例如：一台单相电机，额定电流为4.8A 功率为750W 如何选择它的电容值？C＝1950×I/U×COSφ＝1950×4.8/220×0.8≈34(μF)例如：求140W电机额定电流：I＝P/U×cosφ (正常运行经电容补偿提高了功率因数，cos φ为0.9) I＝140/220×0.9≈0.7(A)求运行电容量：C＝1950×0.7/220×0.75≈4.7(μF) 单相电动机工作电容按每100W 1-4uf 选用三、选配公式3：三相电动机,分相电容器容量公式：C=350000*I/2p*f*U*cosφ耐压公式：U（电容）大于或等于1.42*UC为容量；I为电流；f为频率；U为电压；功率因数高2p=2,功率因数低2p=4；cosφ为功率因数取0.55～0.75。
四、选配公式4：双值电容的运转电容容量公式： C=120000×I/2p×f×U×cosφ 2p=2.4 耐压公式：U（电容）大于或等于（2～2.3）×U起动电容容量公式：C=（1.5～2.5）×C（运转）耐压公式：U（电容）大于或等于1.42×U电容选得太大造成电机电流过大，起动转矩大。
单相电机启动电容的选择
单相电机启动电容的选择
大家都知道新的电动机上面都有铭牌，上面详细记载着电机功率电流电容大小等数据，万一某天你碰见一个旧的电机没有铭牌，你还能算出用多大电容吗?单相电动机的启动电容选择太小容易造成启动困难，选择太大容易烧电机，所以选择一个合适的电容非常重要。
可根据以下公式计算
起动电容容量：C=350000×I/2p×f×U×cosφ
式中：I---电流；f---频率；U---电压；
2p---功率因数大取2，功率因数小取4；
cosφ---功率因数（0.4～0.8）一般电机都为0.8。
起动电容耐压：电容耐压大于或等于1.42×U ，耐压小容易被击穿。
运转电容容量：C=120000×I/2p×f×U×cosφ
公式中：I---电流；
f---频率；U---电压；2p---取2.4；
cosφ---功率因数（0.4～0.8）一般都为0.8。
运转电容耐压：电容耐压大于或等于2×U 。
注意：双值电容电机的起动电容容量：C=2×运转电容容量。
起动电容耐压：电容耐压大于或等于2×U 。

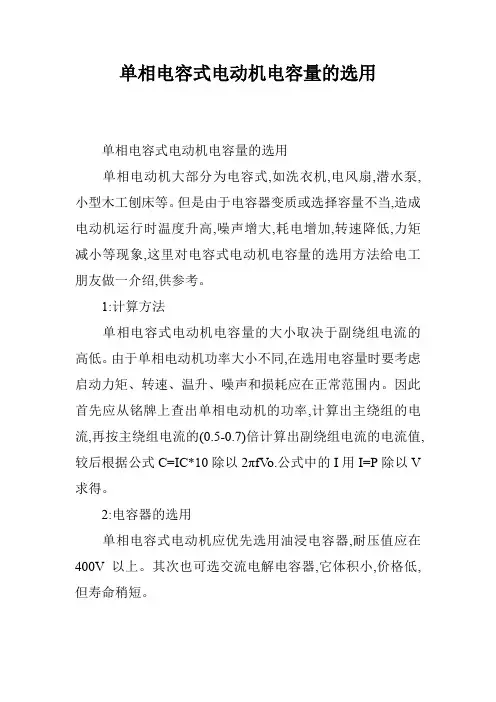

单相电容式电动机电容量的选用
单相电容式电动机电容量的选用
单相电容式电动机电容量的选用
单相电动机大部分为电容式,如洗衣机,电风扇,潜水泵,小型木工刨床等。
但是由于电容器变质或选择容量不当,造成电动机运行时温度升高,噪声增大,耗电增加,转速降低,力矩减小等现象,这里对电容式电动机电容量的选用方法给电工朋友做一介绍,供参考。
1:计算方法
单相电容式电动机电容量的大小取决于副绕组电流的高低。
由于单相电动机功率大小不同,在选用电容量时要考虑启动力矩、转速、温升、噪声和损耗应在正常范围内。
因此首先应从铭牌上查出单相电动机的功率,计算出主绕组的电流,再按主绕组电流的(0.5-0.7)倍计算出副绕组电流的电流值,较后根据公式C=IC*10除以2πfV o.公式中的I用I=P除以V 求得。
2:电容器的选用
单相电容式电动机应优先选用油浸电容器,耐压值应在400V以上。
其次也可选交流电解电容器,它体积小,价格低,但寿命稍短。
运转电容、启动电容选型
单相电动机电容选择。
耐压公式：U（电容）大于或等于1.5*U
单相运行电容公式：C＝1950×I/U×cosφ（用一个电容，既是启动电容又是运行电容，
电风扇、洗衣机等小容量电动机常用）
启动电容器容量公式：C=3500*I/U*cosφ（用一个电容只是启动时投入，正常运行时断开，用转换开关或离心开关切换。
双值电容运转电容容量公式：C=1200*I/U*cosφ（用2个电容，一个负责运行，一个负责启动）
双值电容起动电容容量公式：C=（2～3）*C（运转电容）
C：电容容量：I：电机额定电流，U：电动机额定电压，cosφ：功率因数0.7。
一般不用计算，按每100W配运行电容2～3μF，起动电容是运行电容的2～3倍。
电动机的电容选择对电压要求严格，一定要等于或大于于电动机额定电压的1.5倍以上。
额定电压220V电源的，电容额定电压不能低于400V。
电容值有一定的宽泛性，大点小点
都没有关系，特别是启动电容，可以在工作电容的2-6倍选取.。
单相电容运转电动机

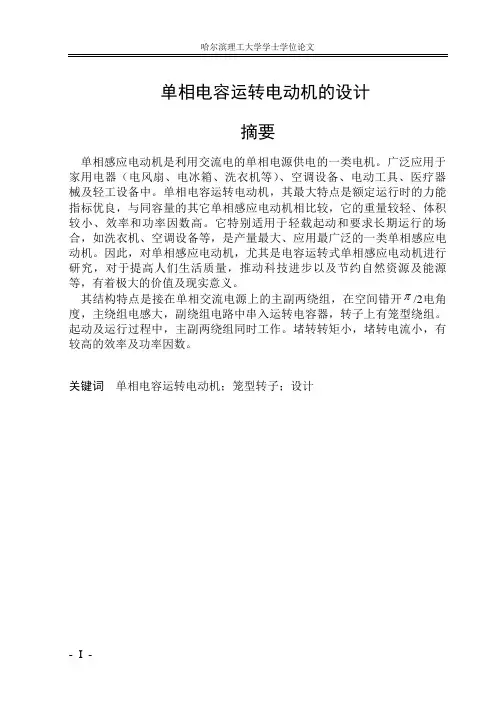

单相电容运转电动机的设计摘要单相感应电动机是利用交流电的单相电源供电的一类电机。
广泛应用于家用电器（电风扇、电冰箱、洗衣机等）、空调设备、电动工具、医疗器械及轻工设备中。
单相电容运转电动机，其最大特点是额定运行时的力能指标优良，与同容量的其它单相感应电动机相比较，它的重量较轻、体积较小、效率和功率因数高。
它特别适用于轻载起动和要求长期运行的场合，如洗衣机、空调设备等，是产量最大、应用最广泛的一类单相感应电动机。
因此，对单相感应电动机，尤其是电容运转式单相感应电动机进行研究，对于提高人们生活质量，推动科技进步以及节约自然资源及能源等，有着极大的价值及现实意义。
其结构特点是接在单相交流电源上的主副两绕组，在空间错开 /2电角度，主绕组电感大，副绕组电路中串入运转电容器，转子上有笼型绕组。
起动及运行过程中，主副两绕组同时工作。
堵转转矩小，堵转电流小，有较高的效率及功率因数。
关键词单相电容运转电动机；笼型转子；设计The single-phase asynchronous motorAbstractThe single-phase asynchronous motor is uses the alternating current a single-phase source power supply kind of electrical machinery. Widely applies in the domestic electric appliances (electric fan, electric refrigerator, washer and so on), in the air-conditioning plant, the power tool, the medical instrument and the light industry equipment. The single-phase electric capacity revolution electric motor, its most major characteristic is time the fixed movement strength can the target be fine, with passes the capacity other single-phase asynchronous motors to compare, its weight is light, the volume to be small, the efficiency and the power factor is high. It is suitable specially for the underloading starting and the request long-term movement situation, like the washer, the air-conditioning plant and so on, are the output are biggest, apply a most widespread kind of single-phase asynchronous motor. Therefore, to the single-phase asynchronous motor, the electric capacity revolution type single-phase asynchronous motor conducts the research particularly, regarding improves the people quality of life, promotes the advance in technology as well as saves the natural resource and the energy and so on, has the enormous value and the practical significance. the its unique feature is meets on the single phase AC power source's host vice-two windings, staggers /2 electrical angle in the space, the main winding inductance is big, in the secondary winding electric circuit the string enters the revolution capacitor, on the rotor has the cage type winding. In the starting and the movement process, the main vice-two windings also work. Stops up transfers the torque to be small, stops up transfers the electric current to be small, has the high efficiency and the power factorKeywords The single-phase electric capacity revolution electric motor；Rotor cage type；Design目录摘要 (I)Abstract (II)第1章绪论 (1)1.1单相感应电动机的发展背景 (1)1.2单相感应电动机的研究目的及意义 (1)第2章单相感应电动机基本原理 (3)2.1单相感应电动机的原理 (3)2.2单相电容运转电动机原理 (4)2.3数学模型 (5)2.4单相感应电动机的分类 (8)2.5单相感应电动机的结构 (8)2.5.1机座 (9)2.5.2铁心 (9)2.5.3绕组 (9)2.5.4端盖 (9)2.5.5轴承 (9)2.5.6离心开关或起动继电器和PTC起动器 (9)2.5.7铭牌 (10)2.6单相电容运转电动机特点 (10)第3章单相电容运转电动机的启动调速反转保护 (11)3.1单相电容运转电动机的启动 (11)3.2单相电容运转电动机的调速 (11)3.3单相电容运转电动机的反转 (12)3.4单相电容运转电动机的保护 (12)第4章电磁计算 (13)4.1额定数据 (13)4.2性能指标 (13)4.3主要尺寸的确定 (13)4.4主绕组的计算 (19)4.5主绕组参数计算 (21)4.6转子参数计算 (22)4.7磁路计算 (23)4.8副相绕组计算 (26)4.9起动计算 (28)第5章设计结果分析 (36)5.1 设计结果 (36)5.2 绕组形式 (37)结论 (38)致谢 (40)参考文献 (41)附录 (42)附录A：外文资料 (54)附录B：中文翻译 (63)第1章绪论1.1单相感应电动机的发展背景随着社会生产的进步和人民生活水平的不断提高，单相感应电动机的生产在近20年来有了突飞猛进的发展。
介绍几种简便易行的将380V改220V电动机方法
介绍几种简便易行的方法，可以不改动电机内部绕组而将三相电机改为单相运行。
一、加电容法此时电机的输出功率为标称功率的55%～90% 。
Ｃ1为运行电容，C2为启动电容，都需采用电力电容器，其耐压值必须不低于450V。
C1、C2的容量可按下式估算：C1=1950I/U×cosθC2=(1～4)C1式中C的单位为（uF）；I为电机额定电流（A）；U为电机额定电压（V）；cosθ为功率因数，一般取0.5～0.7。
特别地，对于功率为1KW以下的三相异步电动机，可以不用C 2，但C1数值要适当增大。
可按C1=13I估算选取，式中C1的单位为（uF），I为原电动机的额定电流（A）。
电容的容量应选合适，否则电动机不能正常运行和温升过高。
对于只有几百瓦的小功率三相异步电动机，电容容量可按C= 0.06P（Y接时）和C=0.1P（△接时）选取，式中C的单位为（uF），P为电机功率（W）。
C1、C2容量可以相同，如转速太快，可加大负荷或减小电容容量，如转速太慢，可减小负荷或加大电容容量。
二、改进的加电容法为了提高电动机的输出功率，C1的选取同“方法一”中的C1，C2、C3、R按下式选取：C2=(2～4)C1C3=2C1R=0.25U/I三、电容、电感移相法采用一只电感（应注意电感L的载流能力）和一支电容从单相电源取得三相对称电压，按下图的方法接线，这种方法适应性较强，但要配置铁芯电感，也可以用单相自耦调压器来代替。
对于较大的电动机宜采用此法。
例如，当电机为2.2KW采用“△接”时，电容C选254uF，电感L选取78mH。
电容C，电感L 可按下式选取：C=(Ssin(60+φ)×10^6)/(1.5WU^2)L=(1.5U^2)/(WSsin(60-φ))式中C的工作电容容量为（uF）；L：电感量（H）；S：电动机额定功率（VA）；φ：电动机额定负载时的功率因数角（度）；W：角频率（W=2πF=314）四、配电阻法电阻R的选配要得当。
单相电容运转异电动机接线
单相电容运转异步电动机接线单相电容运转异步电机与三相电机的区别：三相电机的绕组在空间按120°电角度分部，单相异步电机则按则按90°电角度分部，见下图在单相电机中，由于单相绕组产生的是脉振磁场，电机没有起动转矩，不能起动，如右图表示：i=Icosωt要使单相电机具有起动转矩并旋转，就必须使其分相，一般的，单相电机分相有以下几种型式：1、电阻分相2、电容分相3、罩极分相空调风机用单相异步电机几乎均采用第二种方式，即要使单相电机既能运转又能独立启动，就必须在电机定子铁芯中嵌放轴线在空间相隔90°电角度的两相绕组，其中一相绕组称为主绕组（用M表示）。
另一相称为副绕组或起动绕组（用A表示）。
副绕组串接一移相元件电容器，形成事实上的两相电源。
原理如下图示：在单相电机中，若定子上的主、副两相绕组完全对称，两相绕组接到两相对称电源上，则与4页三相电机图示一样也产生在空间旋转的圆形旋转磁势和磁场。
可见对称两相绕组通入对称两相电流产生的旋转磁势与三相电机产生旋转磁势一样。
其旋转速度与电源频率和电机极数有关：即n＝2×60f/p，其中“f”—电源频率（Hz）“p”—电机极对数“n”—磁场旋转转速，即电机同步转速（r/min）当电机中磁场以n速度旋转时，处于旋转磁场中的转子导条就会切割磁力线而产生感应电势和感应电流，感应电流在磁场的作用下产生电磁力和电磁力矩，行成一定的转速n’。
一般情况下电机转速n’不等于旋转磁场转速n。
因为n’= n时，转子导条相对旋转磁场是静止的，导条中就不会产生感应电势和感应电流，电机就不会产生电磁力矩，电机转速就会自然下降。
因转子速度始终低于旋转磁场速度，故称此种电机为“单相异步电动机”。
前面讲到，单相绕组产生的是一个脉振磁势，因此单相电机的启动转矩为零，即电机不能自行启动，要使单相电机能够自行启动，就必须如同三相异步电机一样，在电机内部产生一个旋转磁场。
单相电机配用电容的不是越大越好,及计算公式
单相电机配用电容的不是越大越好,及计算公式2011-08-22 13:43电风扇、排气扇、吸油烟机、洗衣机、电冰箱、空调器、农用小型水泵、木工电动刨床、家庭保健摇摆机等电器上，常使用单相电容运转式电动机。
在家电维修实践中，电容损坏是造成电机运转失常的常见故障，但有的修理员对运转电容的选配不很注意，甚至有“运转电容越大越好”的错误认识。
下面举出的两个实例，是在近年维修中遇到的。
[例1]一台金龙牌300mm台扇，在中、低挡位不能启动运转，电机发出“哼哼”声；在高挡位时，扇叶运转很慢。
打开风扇前罩，用手拨动扇叶感觉很吃力，扇叶不能靠惯性转动。
拆开机头外壳，发现电机轴承中润滑油已干涸，用注射器在前后轴承中滴进少许润滑油后，拨动扇叶转动自如。
通电试机，发现电机运转仍很不理想，在中、低挡位扇叶只是很缓慢地运转，在高挡位上转速也远达不到要求，吹出来的风很弱。
再次拆开电机外壳，发现有部分线圈烧焦变色。
再检查电扇机座底板，发现所配用的电容容量为3uF/500V，根据经验容量显然过大。
经询问用户得知，去年自己曾修过这台风扇，因嫌启动性能不好，就向邻居电工要了一只吊扇用的电容器装了上去，结果风扇越用越坏，最后导致启动线圈发热严重而烧毁。
[例2]一台得康牌家用保健摇摆机，空载时电机带动的搁架摇摆10多分钟即自动停止，而将双腿放上搁架后，只能摇摆几分钟就停了下来。
用户告知：此机因摇摆无力曾送出修理，换了一只电容器后，虽然运转很有力，但运转几分钟就会停下来。
打开摇摆机底板，发现新换上去的电容规格为3uF／400V。
通电观察，电机运转10分钟后即停止转动，摸电机外壳很烫，手根本不能在上面停放。
这说明控制电路已经处于过热保护状态，电机因保护电路切断电流而停转。
换用一只规格为1．5uF／500V的电容，通电试机，电机连续运转了30分钟，机壳只有微热，温度升高正常，并且运转也很有力。
有的人在维修单相电容运转式电机时，为了提高电动机的启动转矩，常随意选大容量的电容换上，误认为电容容量越大越好。
利用补偿电容增加配电系统自启动电动机容量
Ｐ
ｅ ｅ ｏｓ ｅ ｇｃ ９
叩 ｇＣ Ｓ ｅ Ｏ
图 １ 原 理 接 线 图
（ 、／ 、 Ｏ Ｐ ７ ＣＳ
）分别 为 低压 自启 动 电动机 的
５ ６
油气 田地 面 工程 第 ２ 卷 第 １ 期 （ ０ ８ １ ） ７ １ ２０． １
控制 系统在油 田计量站的应 用
动机 自启 动初 期 几个 周波 的启 动 电流有 利 。因此 在
站用 配 电 系 统 容 量 的 限 制 （ 主 变 压 器 容 量 的 限 即
计 算 补偿 电容 器容 量 时对 变压 器 的励磁 涌流 可 以不
考 虑 ，只考虑 其所 带 的低 压 自启 动 电动 机 即可 。 同
制） ，具 有 自启 动 功 能 电 动 机 的 总 功 率 不 能 太 大 ， 为解 决这 一 问题 ，采取 利 用补 偿 电容 增加 配 电系 统
数 为 ｃ ｓ ，启 动 电流倍 数 Ｋ ；③ 电容器 组 总 的 压 降 减 少 了 ２ ０ Ｖ 以 上 ， 实 现 ０
了配 电 系 统 自启 动 电动 机 容 量 的 增 加 。
关 键词 ：补 偿 电容 ； 自启动 电动机 ；配
自启 动 电动机 容量 的方 法 。
时为便 于计算 ，将 低 压 自启 动 电动 机 折 算 到 ６ ｋ Ｖ
侧 ，并 人 ６ｋ 自启 动 电动机 的 总容量 Ｓ 。 Ｖ 电动 机 自启 动 过 程 中 ，变 电所 ６ｋ 母 线 上 三 Ｖ
１ 基 本 原 理
原 理接 线 图见 图 １ 。当 配 电 系统 出现 短 时失 压
变压 器容 量 的限制 ，具有 自启 动功 能 电动机 的总功 率 不能 太 大 。为解 决这 一 问题 ，采取
风扇电机的运转电容、启动电容怎么选取
单相电动机运行电容两端电压怎么计算？1、首先要知道副绕组的阻抗值，可通过万用表测量直流电阻测得阻值，然后将副绕组通入12V交流电压，测量电流值，根据绕组阻抗等于电阻和电抗串联，可以通过相量计算得出绕组感抗值。
2、正常运行时，电容器串接在副绕组上，也就是绕组电阻、绕组电抗、电容容抗三个等效参数串联在一起然后接在220V电压，根据串联电路的公式进行相量计算，很容易计算出电容器上的电压值。
3、单相电动机运转时，电容两端电压一般在300VAC以上，因此电容电压一般选取耐压400V以上电容，450V以上的更好。
4、电容耐压值的计算，可参考第2条。
首先测量出副绕组电阻R、电抗XL，然后根据电机功率大小选择电容容量C，可计算出容抗Xc。
则运行时电容两端的实际电压：Uc= Xc*220/(R+jXL-jXc) ；电容的耐压值：Uce=1.3~1.5Uc 。
怎么计算单项电机的起动电容和运转电容运行电容容量C=120000*I/2.4*f*U*cosφ????? 式中：I为电流；f为频率；U为电压；cosφ为功率因数取0.5～0.7。
运行电容工作电压大于或等于（2～2.3）U。
起动电容容量=（1.5～2.5）运行电容容量。
起动电容工作电压大于或等于1.42 U。
(工作时电容两端电压为311V时为最佳) 工作电容按每100W1-4UF.启动电容是工作电容4-10倍(电动机要求启动转距大取大值).经验数据,如果你的电机不超过200W,启动电容不会超过100uF,如果运转电容,你可以选择几个数值通电试验,看哪一个电容的容量下整机电流最小,则该电容的容量就是最佳数值.)单相分相电机电容器的容量可以用经验公式C=35000I/2PUfcos&算出如；I=250W/220V=1.2AC=35000x1.2/2x1x50x220X0.8=24uf可以选择350V30uf的电容关于所配电容易损．首先应考虑电容器的耐压是否大于1．5倍(包括1．5倍)以上的额定电压：其次是容量是否太小(因为启动电流较大)，这要由试验决定。
单相异步电动机
（1）单相电阻分相起动异步电动机。 （2）单相电容分相起动异步电动机。 （3）单相电容运转异步电动机。 （4）单相电容起动与运转异步电动机。 （5）单相罩极式异步电动机。
1、单相电阻分相起动异步电动机
单相电阻分相起动异步电动机的两个绕组，即
起动绕组和工作绕组在空间上按90O电角度分布，
并联在单相交流电源上，如图7-2（a）所示，使两
（3）由于同时存在正、反向电磁转矩， 使电动机总转矩减小，最大转矩也减小， 因而单相交流电动机输出功率减小，效 率较低。 （4）理想空载转速小于同步转速，单相 电机比三相电机额定转差率略大些。
综上所述，单相异步电动机定子绕组如果只有 一个工作绕组，则无法起动转矩，运行特性也较 差，所以至少在起动时单相异步电动机定子上两 个绕组都要通电。
三、单相异步电动机的应用
1、单相异步电动机用于家用风扇
家用风扇拖动用电机由于风扇启动转矩较小， 单向运转，故多采用单相电容式或罩极式异步电动 机拖动。电容式电动机具有起动性能好、运转可靠、 效率高、运转噪声低等优点，但结构比罩极式稍复 杂。罩极式电动机具有结构简单、经济耐用的优点， 但起动转矩很小，耗电量较大，例如，250mm台式 电扇，风量基本相同，电容式电扇耗电为32W，而 罩极式耗电约45W。
二、单相异步电动机的分类和起动方法
由于单相异步电动机的起动转矩 Tst = 0，所以 需用其他途径产生起动转矩。根据三相异步电动机 运行原理，为了使单相异步电动机具有起动转矩， 关键是如何使起动时在电机气隙中产生一个旋转磁 通势（圆形的或椭圆的）。根据定子绕组的分相起 动方法和运行方式的不同，单相异步电动机分为以 下几种类型。
当工作绕组接在交流电源上，产生脉冲振的磁通Φ1， 其中Φ1′是通过未被罩部分磁极的磁通， Φ1〃则通过被 罩部分的磁通，即Φ1 + Φ1′+ Φ1〃。 由于Φ1〃随时间交变，在短路环中产生感应电动势Esh和电 流Ish。忽略铁耗时，交变的Ish产生同相位的磁通Φsh，则 被罩部分的合成磁通Φ2 =Φ1〃+ Φsh ，图（b）为各相量 及相互关系。Φ1′和Φ2在时间上相差一个相位角，而在空 间上也有一个角度差，这样Φ1′和Φ2的合成将是一个旋转 的椭圆磁场。 Φ1′超前Φ2，旋转方向将是顺时针方向的。 由于定子磁极所罩的部分是固定的，故电动机的转向总不变。
单相电动机启动电容简易估算电容量
单相电动机启动电容简易估算电容量
在检修220V单相电容电动机时，会遇到绕组重绕或改绕后线径变更，以及电容器损坏而电容量不清等情况，此时可以用以下方法进行简易估算电容量。
一、计算公式
C＝8Iq，Iq＝jq
式中：C—电容量（μF）
Iq—起动绕组额定电流（A）
j—起动绕组导线电流密度，一般可取5—7A/mm2
q—起动绕组导线截面（mm2）
二、计算例题
有一台1400mm的吊扇，已知起动绕组采用Φ0.21mm的导线，试估算电容量。
解：起动绕组导线截面为
q＝π／4d2＝3.14／4×0.212＝0.0346（mm2）
取电流密度为j＝6A/mm2，则
Iq＝jq＝6×0.0346＝0.2076
因此，电容量为
C＝8Iq＝8×0.2076＝1.66（μF）
通过实际调试，最后确定为2μF
三、总结
实践表明，估算值与实际调试值基本相符。
在调试过程中只要掌握电容电动机负载时起动绕组电流略有下降而运行绕组电流随负载增大而上升的原则，适当调整起动电容量，就可得到圆形旋转磁场。
2021-2022学年高三 高教版 电工技能与实训(第4版)项目6-7思考练习题+答案
电工技能与实训（第4版）项目6-7思考练习题+答案.单相交流异步电动机有哪几种类型？答：单相交流异步电动机的类型很多，按启动方法不同可分为两大类，共五种。
一类是罩极式电动机，其中又分有两种：凸极式罩极电动机和隐极式罩极电动机；另一类是分相式电动机，又分为电阻分相式电动机、电容分相式电动机和电感分相式电动机。
1.单相电容运转式交流异步电动机的特点是什么？答：单相电容运转式电动机的特点是：有较好的运行特性，其功率因数、效率和过载能力均比其他类型的单相电动机高，而且省去了启动装置。
但由于电容器的容量是按运转性能要求选取的，比单独用于启动时的电容量要小，因此启动转矩较小。
它适用于启动比较容易的机械上。
2.单相交流异步电动机的额定值有哪些？答：单相交流异步电动机的额定值有：额定电压，额定频率，额定转速，额定功率，额定电流，额定温升。
3.单相交流异步电动机的测试项目有哪些？答：单相交流异步电动机的主要测试项目有：空载电流、工作电流、堵转电压、绝缘电阻、绕组直流电阻、温升和转速等。
4.单相交流异步电动机的电气故障有哪些？答：单相交流异步电动机的电气故障主要有定子绕组断路、定子绕组接地、定子绕组绝缘不良、定子绕组匝间短路、分相电容器损坏、转子笼型绕组断条等故障。
5.单相交流异步电动机的机械故障有哪些？答：单相交流异步电动机的机械故障主要有轴承损坏、润滑不良、转轴与轴承配合不好、安装位置不正确、风叶损坏或变形等。
6.单相交流异步电动机转速慢的原因有哪些？答：单相交流异步电动机启动慢、转速低的原因有：电源电压过低，定子绕组匝间短路，电容器规格不符或容量变小，转子笼条或端环断裂，电动机负荷过重等。
7.简述单相交流异步电动机绕组拆换的步骤。
答：单相电动机定子绕组的拆换按以下步骤进行：（1）拆除旧绕组并记录数据,•（2）制作绕线模；（3）绕制线圈；（4）绕组嵌线；（5）端部接线；（6）绕组检测；（7）浸漆与烘烤；（8）复测。
电动机无功补偿容量的选择及注意事项
电动机无功补偿容量的选择及注意事项浙江省宁海县供电局高补林采用低压静电电容器，在对感应电动机进行无功补偿时．准确、合理地选择补偿容量，可以最大限度地减少系统中流过的无功功率，降低电能的损耗，提高电压质量。
目前，我们对城关公用低压线路上的感应电动机，普遍推行无功就地补偿，以减少公用线路日益上升的线损，我局已作为技改措施计划落实。
1 容量选择1．l 单台三相电动机补偿容量，应把电动机空载时的功率因数补偿至1为原则、若以满载时耗用的无功功率作为补偿依据，空载时必为过补偿。
因此，补偿容量按下式计算：（1）式中U——电动机的额定电压kVI0——电动机的空载电流 AQ——无功补偿容量kvar1．2 补偿容量的校正。
当电网的实际运行电压低于电容器的额定电压，则电容器输出容量达不到额定值，应按下式进行校正。
校正后为实际应补偿的容量：Q′=K2Q （2）式中U eB——电容器的额定电压U L——电网的代表日均方根电压值1．3 对电动机组的补偿，应根据其行业的特点，确定需要系数及同期率，然后由（1）、（2）式求得补偿容量。
2 运行时注意事项2．l 正常巡视电容器的运行情况，如发现有外壳鼓涨、漏油、绝缘放电及温升过高等情况．应及时处理，以防止事故扩大。
2．2在实际运行中，尤其是用电低谷，网络的电压将大大上升，当电网电压超过电容的额定电压的10％时，或电容器电流超过额定电流的1．3倍时，电容器应退出运行。
2.3补偿电容器一定要装设放电装置，放电装置按附图接线，运行时，K1闭合。
放电时，K2闭合。
放电回路不得装设熔丝。
2．4 低压电容器的保护可采用刀闸开关与低压熔断器或空气开关相配合的办法。
10KV线路变压器及电动机无功补偿1．怎样进行无功补偿应采取就地平衡的原则，使电网任一时刻无功总出力（含无功补偿）与无功总负荷（含无功总损耗）保持平衡。
某供电局已实现了变电所的集中补偿，本文不再涉及，仅就10KV线路，配变与电动机的补偿加以讨论。
三相电动机改单相运行
1．单相异步电机较同容量的三相异步电机体积大，运行性能差，所以我国现在只做小容量的单相异步电机，现有产品功率从几瓦到1．3kW左右。
考虑到改接后电机的安全、经济运行及性价比后，原则上我们可以把1kW及以下三相异步电机改为单相电容运转式异步电机，把1．1～7．5kW三相异步电机改为单相电容启动与运转异步电机。
2．1kW及以下三相异步电机改接时，应该选用正品油浸式金属膜纸介电容做附加电容，电容的耐压必须选取450V以上。
电容量按C=14．6In选取，式中In为三相异步电机额定电流，算出数值后取整数，再寻找相适应的电容即可。
3．1kW及以下电机接线方法如图l所示。
原电机接线盒内“Y”型接法连片不动，把选好的电容C并接在Ul和V1之间，把零线接在Ul端，火线接在wl端即可；如电机反转，则接在wl端的相线不动，把原先接在u1端的零线改接在Vl端，即可改变电机转向。
4．1．1～7．5kW之间的三相异步电机改接时，也应该选用正品的油浸式金属膜纸介电容器做启动运转电容。
电容器的耐压Uc=2．2Un选取，Un为三相电机额定电压，运转电容Cp=1600*（In/Un）；启动电容CN=(2～3)CP。
以上式中：Uc表示启动、运转电容的两端所承受的电压，Cp表示运行电容器，Cn表示启动电容，In表示三相异步电机额定电流，Un表示三相异步电机额定电压。
5．1．1-7．5kW电机的接线方法如图2所示。
将原电机接线盒内的连片全部拆除，用1．5～6mm2塑铜线做特制联片。
分别把W2、V2端子，U2和W1端子相连接，相线直接接在W1端，零线接在U1端，运行电容Cp跨接在U1和V1端，启动电容Cn和速度继电器的常闭触点Sr串联后接在U1和V1端即可。
如电机反转，则W1端接相线不动，把原接在u1端的零线改接在Vl端，即可改变电机的转向。
6．图1、图2中，Qs为空气开关，型号为DZ5—20系列或其他，空气开关的热脱机动作额定电流按电机额定电流选取。
单相、三相电机启动及运行电容计算
单相、三相电机启动及运行电容计算
一、单相电机选配公式1：
C=8JS式中，C为配用的电容量，单位为微法(uF)；J为电机启动绕组电流密度，一般选5～7A／（mm2）；S为启动绕组导线截面积(mm2 )。
例如：电机启动绕组线圈绕制后，测出启动绕组线径为0．17mm2 ，则截面积S= ，选J=7A／mm2 ，所以C=8×7×≈，实际选配1-4倍C，参数为1．±5％，耐压500V的电容。
另外应注意电容的耐压值一定要高于400V，以防击穿。
二、单相电机选配公式2：
单相运行电容公式：C＝1950×I/U×COSφ(I为电机额定电流，U为电源电压COSφ为功率因数为～间)，启动电容为1-4倍的C。
例如：一台单相电机，额定电流为功率为370W 如何选择它的电容值C＝1950×I/U×COSφ＝1950×220×≈15(μF)
* 单相电动机工作电容按每100W 1-4uf选用
三、三相电机选配公式3：
三相电动机,电容器容量公式：C2=1950I/(U*COSφ) 耐压公式：U （电容）大于或等于*U C为容量；I为电流；U为电压；COSφ为功率因数取～。
四、选配公式：耐压：U（电容）大于或等于（2～）×U 启
动电容容量：C=（～）×C（运转）耐压：U（电容）大于或等于×U 电容选得太大造成电机电流过大，起动转矩大。
电动机容量的选取方法
电动机容量的选取方法摘要：电动机作为电力拖动系统核心设备，其容量的选择不仅关系到电力拖动系统运行的稳定性，还有经济性问题。
合理地对电动机容量进行选取对于工矿企业的安全生产和正常运行具有重要意义。
本文介绍了电动机几种主要工作制并给出了该工作制下电动机容量选取方法。
关键词：电动机；容量；选取0 引言电动机作为电力拖动系统核心设备，其容量的选择不仅关系到电力拖动系统运行的稳定性，还有经济性问题。
在选择电动机容量时，通常要考虑电动机的发热、允许的过载能力、电动机的起动能力这三方面因素。
一通常发热问题是主要的矛盾。
由于电动机运转过程是能量转换的过程，在运行中电动机内部存在着各种损耗，使电动机的温度不断升高，如升高后的温度超过绕组绝缘材料的最高允许温度，则会影响其绝缘性能，甚至导致电动机被烧坏。
另一方面电动机是带动负载的，应按照生产机械所需要的功率来选择，尽量使电动机在额定负载下运行，既不可过大也不可过小。
合理地对电动机容量进行选取对于工矿企业的安全生产和正常运行具有重要意义。
1 连续工作制电动机容量的选择连续工作制电动机的负载可分为两类，即恒定负载与变动负载（大多数情况属于周期性变化负载）。
1.1 恒定负载下电动机容量的选择恒定负载是指在长期运行过程中，电动机处于连续工作状态，负载大小恒定或基本恒定不变，工作时能达到稳定温升。
这种生产机械所用的电动机容量在选择上极其简单。
只需要选择一台转速适合的电动机，其额定容量需等于或者略大于负载容量即可。
1.2 周期性变化负载下对电动机容量的选择在电动机拖动周期性变化负载连续工作时，其输出功率也会按一定规律变化，当这类生产机械被电动机拖动工作时，由于其负载工作的周期性变化，温升肯定也会随着负载的周期性变化而产生不断地波动，温升波动的最大值也必定也会低于或对应于最大负载时稳定的温升，也会高于或对应于最小负载时稳定的温升。
此时，如果我们根据最大负载来选择电动机必然是不经济的；而此时我们如果根据最小负载来选择电动机，温升将会超出允许温升。
电机电容匹配
电机电容匹配
一、选配公式1：C=8JS(uF)式中，C-配用的电容量，单位为微法(uF)；J-电机启动绕组电流密度，一般选5～7A／mm2；S-启动绕组导线截面积(mm2)。
例如：金龙台扇电机启动绕组线圈重新绕制后，测出启动绕组线径为0．17mm2，则截面积S=0、
0226mm2，选J=7A／mm2，所以C=8
70、0226≈1、26uF实际选配参数为1．2uF5％，耐压500V 的电容。
另外应注意电容的耐压值一定要高于400V，以防击穿。
二、选配公式2：单相运行电容公式：C＝1950I/Ucosφ(I-电机额定电流，U-电源电压，cosφ-功率因数为0、7～0、8间)例如：一台单相电机，额定电流为4、8A功率为750W如何选择它的电容值？C＝1950I/UCOSφ＝19504、8/2200、8≈34(μF)例如：求140W电机额定电流：I＝P/Ucosφ(正常运行经电容补偿提高了功率因数，cosφ为0、9)I＝140/2200、9≈0、7(A)求运行电容量：C＝19500、7/2200、75≈4、7(μF)单相电动机工作电容按每100W1-4uf选用
三、选配公式3：三相电动机,分相电容器容量公式：
C=*I/2p*f*U*cosφ耐压公式：U（电容）大于或等于1、42*UC为容量；I为电流；f为频率；U为电压；功率因数高2p=2,功率因数低2p=4；cosφ为功率因数取0、55～0、75。
四、选配公式4：双值电容的运转电容容量公式：
C=I/2pfUcosφ2p=2、4耐压公式：U（电容）大于或等于（2～2、3）U起动电容容量公式：C=（1、5～2、5）C（运转）耐压公式：U（电容）大于或等于1、42U电容选得太大造成电机电流过大，起动转矩大。
