风冷模块机组工作原理
风冷模块系统风冷螺杆系统与水冷螺杆机组系统对比表
风冷模块系统风冷螺杆系统与水冷螺杆机组系统对比表风冷模块系统风冷螺杆系统与水冷螺杆机组系统对比表在暖通行业，冷却系统是不可或缺的一部分。
本文将对比分析三种常见的冷却系统：风冷模块系统、风冷螺杆系统和水冷螺杆机组系统。
通过对它们的结构、工作原理、性能和应用场景的阐述，为读者提供一个全面、客观的对比表格。
一、基本结构与工作原理1、风冷模块系统风冷模块系统主要由压缩机、冷凝器、蒸发器和控制系统组成。
压缩机吸入低压制冷剂蒸气，压缩后排出高压制冷剂蒸气。
高压制冷剂蒸气在冷凝器中放出热量，凝结成液体。
液体经过节流装置，压力降低，变成低压蒸气。
低压蒸气在蒸发器中吸收热量，完成吸热降温过程。
控制系统负责整个系统的启动、运行和停机控制。
2、风冷螺杆系统风冷螺杆系统主要由压缩机、冷凝器、螺杆式制冷机和控制系统组成。
压缩机吸入低压制冷剂蒸气，压缩后排出高压制冷剂蒸气。
高压制冷剂蒸气在冷凝器中放出热量，凝结成液体。
液体经过节流装置，压力降低，进入螺杆式制冷机。
在制冷机中，液体制冷剂经过膨胀阀节流，进入制冷机中的蒸发器完成吸热降温过程。
控制系统负责整个系统的启动、运行和停机控制。
3、水冷螺杆机组系统水冷螺杆机组系统主要由压缩机、冷凝器、水冷换热器和控制系统组成。
压缩机吸入低压制冷剂蒸气，压缩后排出高压制冷剂蒸气。
高压制冷剂蒸气在冷凝器中放出热量，凝结成液体。
液体经过节流装置，压力降低，进入水冷换热器。
在换热器中，液体制冷剂与冷却水进行热交换，吸收热量，完成吸热降温过程。
控制系统负责整个系统的启动、运行和停机控制。
二、性能比较1、制冷量风冷模块系统的制冷量通常在数千瓦到数百千瓦之间，适用于中小型空调系统。
风冷螺杆系统的制冷量较大，可达数百千瓦到数兆瓦，适用于大型工业制冷和商业制冷领域。
水冷螺杆机组系统的制冷量也较大，可覆盖数十千瓦到数百千瓦的范围，适用于中大型空调和工业制冷领域。
2、能耗风冷模块系统和风冷螺杆系统的能效较高，能达到较高的COP（能效比）值。

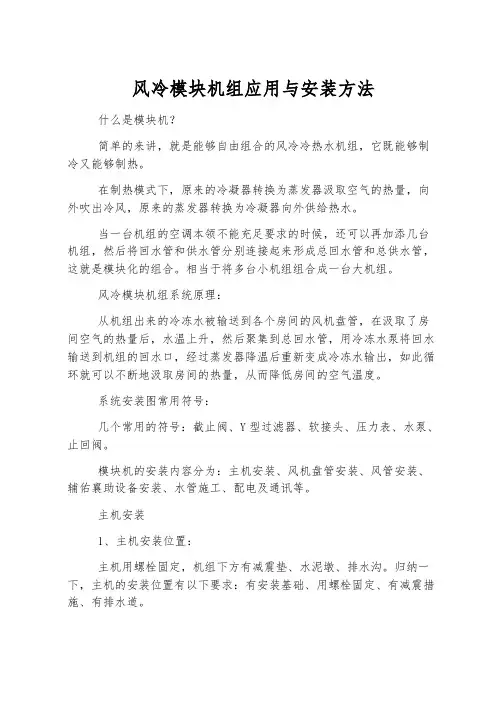

风冷模块机组应用与安装方法
风冷模块机组应用与安装方法什么是模块机？简单的来讲，就是能够自由组合的风冷冷热水机组，它既能够制冷又能够制热。
在制热模式下，原来的冷凝器转换为蒸发器汲取空气的热量，向外吹出冷风，原来的蒸发器转换为冷凝器向外供给热水。
当一台机组的空调本领不能充足要求的时候，还可以再加添几台机组，然后将回水管和供水管分别连接起来形成总回水管和总供水管，这就是模块化的组合。
相当于将多台小机组组合成一台大机组。
风冷模块机组系统原理：从机组出来的冷冻水被输送到各个房间的风机盘管，在汲取了房间空气的热量后，水温上升，然后聚集到总回水管，用冷冻水泵将回水输送到机组的回水口，经过蒸发器降温后重新变成冷冻水输出，如此循环就可以不断地汲取房间的热量，从而降低房间的空气温度。
系统安装图常用符号：几个常用的符号：截止阀、Y型过滤器、软接头、压力表、水泵、止回阀。
模块机的安装内容分为：主机安装、风机盘管安装、风管安装、辅佑襄助设备安装、水管施工、配电及通讯等。
主机安装1、主机安装位置：主机用螺栓固定，机组下方有减震垫、水泥墩、排水沟。
归纳一下，主机的安装位置有以下要求：有安装基础、用螺栓固定、有减震措施、有排水道。
主机安装还有考虑与四周物体的距离，距离太近会影响换热。
总体要求是通风良好、有充足的维护和修理空间。
规范要求距离房顶不小于3米，距离前后物体不小于2米，机组之间不小于1米。
另外，要求机组有肯定的防护措施，以防人为破坏。
2、主机泄漏检查：系统平衡压力一般与环境温度下对应的饱和压力接近。
机组就位后还应进行逐级泄漏检查，方法是：察看机组上自带的压力表或用复合压力表测量系统的平衡压力，要求与环境温度下对应的饱和压力接近。
我们给出下面一个对应表：这是R22的饱和压力表，比如说现在环境温度是35℃，压力表的读数应当就是12.5公斤，只要接近这个读数就说明主机没有泄漏，假如低于这个数值较多，比如11.5公斤，就说明系统可能有泄漏，需要检漏。
风机盘管安装风机盘管安装方式：室内部分重要是风机盘管的安装，这是一个标准的安装图，在风盘的进口前安装有金属软管、过滤器和截止阀，在风盘的出口安装有金属软管、电动两通阀或三通阀以及截止阀。

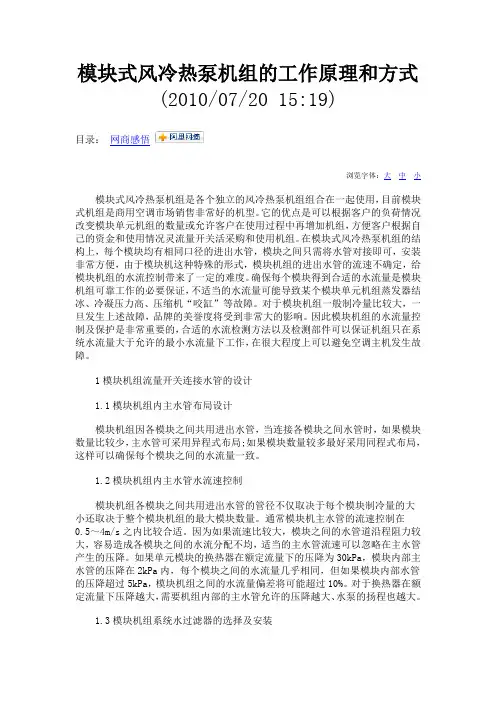

模块式风冷热泵机组的工作原理和方式
模块式风冷热泵机组的工作原理和方式(2010/07/20 15:19)目录：网商感悟浏览字体：大中小模块式风冷热泵机组是各个独立的风冷热泵机组组合在一起使用，目前模块式机组是商用空调市场销售非常好的机型。
它的优点是可以根据客户的负荷情况改变模块单元机组的数量或允许客户在使用过程中再增加机组，方便客户根据自己的资金和使用情况灵流量开关活采购和使用机组。
在模块式风冷热泵机组的结构上，每个模块均有相同口径的进出水管，模块之间只需将水管对接即可，安装非常方便，由于模块机这种特殊的形式，模块机组的进出水管的流速不确定，给模块机组的水流控制带来了一定的难度。
确保每个模块得到合适的水流量是模块机组可靠工作的必要保证，不适当的水流量可能导致某个模块单元机组蒸发器结冰、冷凝压力高、压缩机“咬缸”等故障。
对于模块机组一般制冷量比较大，一旦发生上述故障，品牌的美誉度将受到非常大的影响。
因此模块机组的水流量控制及保护是非常重要的，合适的水流检测方法以及检测部件可以保证机组只在系统水流量大于允许的最小水流量下工作，在很大程度上可以避免空调主机发生故障。
1模块机组流量开关连接水管的设计1.1模块机组内主水管布局设计模块机组因各模块之间共用进出水管，当连接各模块之间水管时，如果模块数量比较少，主水管可采用异程式布局;如果模块数量较多最好采用同程式布局，这样可以确保每个模块之间的水流量一致。
1.2模块机组内主水管水流速控制模块机组各模块之间共用进出水管的管径不仅取决于每个模块制冷量的大小还取决于整个模块机组的最大模块数量。
通常模块机主水管的流速控制在0.5～4m/s之内比较合适。
因为如果流速比较大，模块之间的水管道沿程阻力较大，容易造成各模块之间的水流分配不均，适当的主水管流速可以忽略在主水管产生的压降。
如果单元模块的换热器在额定流量下的压降为30kPa，模块内部主水管的压降在2kPa内，每个模块之间的水流量几乎相同，但如果模块内部水管的压降超过5kPa，模块机组之间的水流量偏差将可能超过10%。

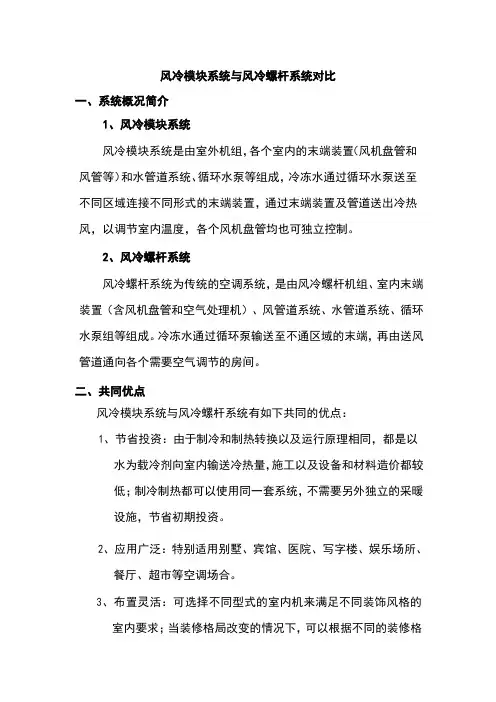

风冷模块系统和风冷螺杆系统方案对比
风冷模块系统与风冷螺杆系统对比一、系统概况简介1、风冷模块系统风冷模块系统是由室外机组，各个室内的末端装置（风机盘管和风管等）和水管道系统、循环水泵等组成，冷冻水通过循环水泵送至不同区域连接不同形式的末端装置，通过末端装置及管道送出冷热风，以调节室内温度，各个风机盘管均也可独立控制。
2、风冷螺杆系统风冷螺杆系统为传统的空调系统，是由风冷螺杆机组、室内末端装置（含风机盘管和空气处理机）、风管道系统、水管道系统、循环水泵组等组成。
冷冻水通过循环泵输送至不通区域的末端，再由送风管道通向各个需要空气调节的房间。
二、共同优点风冷模块系统与风冷螺杆系统有如下共同的优点：1、节省投资：由于制冷和制热转换以及运行原理相同，都是以水为载冷剂向室内输送冷热量，施工以及设备和材料造价都较低；制冷制热都可以使用同一套系统，不需要另外独立的采暖设施，节省初期投资。
2、应用广泛：特别适用别墅、宾馆、医院、写字楼、娱乐场所、餐厅、超市等空调场合。
3、布置灵活：可选择不同型式的室内机来满足不同装饰风格的室内要求；当装修格局改变的情况下，可以根据不同的装修格局变化来配置空调。
三、两种系统对比以上是风冷模块冷热水系统和风冷螺杆系统的相同点，下面就以上两种空调系统的性能、技术经济进行分析及比较。
制冷系统：1、风冷螺杆机组由于采用了螺杆式压缩机，它与风冷模块机组采用的涡旋式压缩机不同，每台机组只有一个压缩机，整个机组外型尺寸和重量都很大，运行时噪音很大。
整个空调系统所有的制冷工作只由一个压缩机承担，一旦发生故障整个系统就会无法运行，如果再备用一台，无疑会增加整个系统的造价，造成不必要的浪费。
而风冷模块机组是由多个尺寸小重量轻的风冷模块机组组成，每个模块中都有2~4个涡旋式压缩机，整个空调系统的制冷量会分担到每个模块中的每个压缩机，如果某个压缩机或模块发生故障不会影响到整个系统，维修或更换压缩机以及模块都不影响空调系统运行，而且费用也很低。
风冷冷(热)水机组(模块机)的安装使用与注意事项
2、试压无漏后进行全面保温。
3、穿墙套管与保温水管间填充柔性的不燃材料。 4、阀门、过滤器及法兰部位单独保温以便拆卸
• 法兰盖：最末端机组在安装时所需的水管接口法兰盖如下图所示：
管道防护
对于在露天的冷热水管道还要进行保温层的防护，可以用镀锌铁皮或铝箔进行包裹防护。至 此水管施工就完成了。可以进行下一步机组配电和通讯施工。
• 系统连接图：
• 为避免环境温度变化时引起系统管路内压力过大而导致管道破裂，以及防止管道内气锤的产生，在管道系统上增 加一压力式水箱。 • 补水压力可根据现场情况调整。
• 自动排气阀的正确安装：
配电及通讯
• 电源线：
• 模块机电源线规格按照说明书要求选取，工程上还需要专门制作一个电气箱，用来安装辅助电加热和 水泵的交流接触器。各模块电源是单独控制的，方便机组管理及维修。
• 水泵的控制：
通讯线：
• 不论哪个模块工作，水泵都是工作的。
模块间通讯线串接起来。
• 主模块的这几个端子分别控制辅助电加热、水泵，还有连接水流开关。
• 主机安装还有考虑与周围物体的距离，距离太 近会影响换热。总体要求是通风良好、有足够 的维修空间。
• 这个案例说明机组与房顶距离太近，造成排出 的热空气形成循环，结果会导致出现高压保护。
• 规范要求距离房顶不小于3米，距离前后物体不 小于2米，机组之间不小于1米。
另外，要求机组有一定的防护措施，以防人为破坏。
• 机组调试：
在以上条件都确认无误之后，逐台进行开机调试，然后全开观察机组运行数据。
• 调试记录：
• 下面我们给出一个R22机组在制冷模式下正常运行的数据，供大家参考，比 如65模块机，根据当时的进出水温度、环境温度，给出了正常运行时的高低 压力，以及电流参考值。
风冷模块机组特点组成与热回收
风冷模块机组特点组成与热回收
第一，风冷模块机组具有高效节能的特点。
由于室外空气的温度通常
低于室内空气的温度，通过利用室外空气进行冷却，可以减少或省去传统
空调机组所需的冷凝水系统和冷却塔等设备，从而降低了系统的能耗和维
护成本。
此外，由于风冷模块机组无需加热介质，也不需要用于除湿的额
外设备，因此能够大幅度提高系统的总体热效率。
第二，风冷模块机组的组成包括压缩机、空气冷却器、蒸发器、冷凝器、电控系统等主要部件。
其中，压缩机是整个系统的核心部件，负责将
低温、低压的制冷剂压缩为高温、高压的制冷剂，从而提供足够的制冷功率。
空气冷却器和蒸发器是用来散热的热交换器，分别通过冷却室外空气
和蒸发制冷剂的方式来降低室内空气的温度。
冷凝器则用于将高温、高压
的制冷剂冷却至低温、高压状态，以便重新进入压缩机进行循环。
第三，风冷模块机组具有热回收的功能。
热回收是指将制冷过程中产
生的废热进行利用，以提高系统的能效。
在风冷模块机组中，废热主要来
自于压缩机和冷凝器。
通过安装热回收装置，可以将冷凝器中的废热回收，用于供暖、热水或其他需要热能的场所。
这样不仅提高了能源利用率，还
减少了环境污染和能源浪费。
总之，风冷模块机组通过利用室外空气进行冷却的方式，具有高效节能、适应性强、安装方便等特点，可广泛应用于各种冷却场合。
同时，它
的主要组成部件包括压缩机、空气冷却器、蒸发器、冷凝器、电控系统等，通过这些部件的协同工作，实现了制冷过程。
此外，风冷模块机组还可以
通过热回收装置，将废热进行利用，提高能源利用效率，减少环境污染。
风冷模块式冷热水机组原理、构成、性能特点、设计安装!
风冷模块冷热水组，是各个独立的风冷热泵机组组合在一起使用，目前模块式机组，是商用空调市场销售非常好的机型。
它的优点是可以根据用户的负荷情况，改变模块单元机组的数量或允许用户在使用过程中再增加机组，方便用户根据自己的资金和使用情况灵活采购和使用机组。
一：原理制冷模式：压缩机排出的制冷剂高温气体在风侧换热器中冷凝成液体，经节流装置节流降压，进入水侧换热器，吸收热量蒸发后回到压缩机，完成一个制冷循环；同时，从室内来的空调用水经过水侧换热器后被冷却降温。
制热模式：压缩机排出的制冷剂高温气体在水侧换热器中冷凝成液体，经节流装置节流降压，进入风侧换热器，吸收热量蒸发后回到压缩机，完成一个制热循环；同时，从室内来的空调用水经过水侧换热器后被加热升温。
在夏季机组处于制冷状态，制冷剂的流程为：压缩机排气口高温高压气体→四通换向阀→翅片式换热器高压过冷液体→单向阀1→储液罐-干燥过滤器→视镜→膨胀阀低温低压液体→单向阀4→蒸发器低温低压气体→四通换向阀→气液分离器→压缩机吸气口。
在冬季机组处于制热状态，制冷剂的流程为：压缩机排气口高温高压气体→四通换向阀→蒸发器高压过冷液体→单向阀2 →储液罐→干燥过滤器→视镜→膨胀阀低温低压体→单向阀3→翅片式换热器→低温低压气体→四通换向阀→气液分离器→压缩机吸气口。
二：机组结构及配置三、风冷模块冷热水机组适用范围（一）冷媒市场销售以R22、R410a 、R407C 机组为主。
（二）电源380V / 50 Hz / 3H（三）冷量范围15 RT ～ 75 RT （即以61 KW ～ 261 KW ），一般情况以15 RT 模块为基础组合，在任何厂商相对比较时，15 RT 模块性价比也是最好的。
（四）适用环境工况及冷热水进出水温度1、制冷（1）环境工况： 21 ℃ ～ 43 ℃；（2）冷媒水进出水温度： 12 ～ 7 ℃；（3）室外环境温度越高制冷效果越差。
2、制热（1）环境工况 ： -15℃（理论上）～ 20℃；（2）热媒水进出水温度： 40 ～ 45℃（一般情况下）；（3）室外环境温度越低，制热效是越差。
模块化风冷式冷热水机组工作原理
模块化风冷式冷热水机组工作原理模块化风冷式冷热水机组是一种常见的制冷设备，它具有高效节能、安全可靠、操作简便等优点，被广泛应用于工业、商业和民用领域。
下面将详细介绍其工作原理。
一、模块化风冷式冷热水机组的组成部分模块化风冷式冷热水机组主要由压缩机、冷凝器、膨胀阀、蒸发器、风扇、水泵、控制系统等组成。
其中，压缩机是核心部件，主要用于提供制冷剂的压缩和循环运动。
二、工作原理1. 制冷循环过程模块化风冷式冷热水机组采用蒸气压缩制冷循环原理，通过制冷剂在压缩机的作用下完成制冷循环过程。
具体步骤如下：(1) 蒸发器吸热过程：制冷剂在蒸发器内受热蒸发，吸收蒸发器外部循环水的热量，使水的温度降低。
(2) 压缩过程：经过蒸发器后的低温低压蒸发气体被压缩机吸入，被压缩成高温高压气体。
(3) 冷凝过程：高温高压气体通过冷凝器散热，放出热量，变成高温高压液体。
(4) 膨胀过程：高温高压液体经过膨胀阀膨胀，压力降低，温度降低。
2. 热水供应过程模块化风冷式冷热水机组的热水供应过程主要依靠热泵技术，通过将制冷循环中产生的热量转移到需要加热的水中。
具体步骤如下：(1) 制冷循环过程中冷凝器释放的热量通过水泵输送到热水储罐中。
(2) 热水储罐中的冷水被加热，温度升高。
(3) 加热后的热水通过水泵再次输送到用户的热水系统中，供应给用户使用。
三、模块化风冷式冷热水机组的特点1. 高效节能：模块化风冷式冷热水机组采用蒸气压缩制冷循环原理，具有高效节能的特点。
制冷剂在循环过程中能够吸收大量的热量，实现高效制冷。
2. 安全可靠：模块化风冷式冷热水机组采用先进的控制系统，能够对设备的运行状态进行实时监测和控制，保证设备的安全可靠运行。
3. 操作简便：模块化风冷式冷热水机组的操作界面简单明了，操作人员只需按照操作指南进行相应操作即可。
4. 适用范围广：模块化风冷式冷热水机组适用于各种场合的冷热水供应，包括工业生产、商业建筑和民用住宅等。
5. 环保节能：模块化风冷式冷热水机组采用的制冷剂具有较低的环境影响，符合环保要求。
模块式风冷冷(热)水机组
10
工作原理
2台单冷模块机串联工作原理 11
4 3
10
1
7
进水 9 8
出水
4 3
10 1
进水 9
出水
7 8
4 3
10
1
7
进水 9 8
出水
4 3
10 1
进水 9
出水
7 8
工作原理
2台热泵模块机串联工作原理 12
2 1 进水 出水
2 1 进水 出水
制冷 制热 4
3
10 9
5 11
12 7 6 8
4
机组故障自诊疗功能；
5
单机运营时间均衡功能；
6
机组定时开、停机；
7
远距离开、停机；
8 冬天自动防冻结运营功能（辅助功能）；
9
具有控制水泵启停功能；
10 具有控制辅助电加热器旳功能；
11 各模块分时开启功能 。
6
保护功能
1
压缩机高下压保护
2
空气开关保护
3
逆（缺）相保护
4
压缩机过流保护
5
机组防冻保护
6
机组防过热保护
7
风机过载保护
8
频繁启停保护
9
水流开关保护
7
显示功能
1
温度检测显示
2
时间设定显示
3
工作模式显示
4
工作状态显示
5
顾客参数显示
6 故障查询显示
7
调试参数显示（需密码才干进入）
8 调试功能显示（需密码才干进入）
8
制 冷 工 作 原 理：
工作原理
4 3
美的热回收风冷模块控制原理及功能介绍讲解
稳定区 稳定区
Ts+δ2>T总≥ Ts-δ2<T总≤Ts+δ2 Ts-δ2
Ts+δ2≤T总＜ Tj(默认4℃)<T总≤ Tj(默认48℃) Ts-δ2 T总≥ T总≤ TjTj
2、制冷能力调节： 、制热能力调节： 1
卸载区 卸载区 急停区 急停区
制冷系统原理
B低压罐 B四通阀
B压机
A风机 B风机
EXV
F
集水箱
热水用户 补水
膨胀水箱
电磁二通阀 排污阀 补水
排污阀
压差旁通阀
F
辅助电加热器 主机
泄水阀 符号说明
截止阀
压力表
F
二通阀 水流开关 循环水泵
末端
闸阀
止回阀
软接
自动排气阀 三通阀
Y形过滤器 温度计
在制冷模式下如果连续 3次出现热水出水温度 图4.1(机组水路系统安装示意图) 传感器故障则需掉电恢复，显示热水水流故障
T4<11℃,则外风机开A,B风机；
热回收模块水管路安装示意图
F
集水箱
热水用户 补水
膨胀水箱
电磁二通阀 排污阀 补水
排污阀
压差旁通阀
F
辅助电加热器 主机
泄水阀 符号说明
Hale Waihona Puke 截止阀压力表F二通阀 水流开关 循环水泵
末端
闸阀
止回阀
软接
自动排气阀 三通阀
Y形过滤器 温度计
图4.1(机组水路系统安装示意图)
制冷模式下对生活热水水泵的控制
DN100
生活热水
热回收器
EXV
水流方向
冷凝器 A压机 A四通阀 干式蒸发器
风冷模块机组工作原理
风冷模块机组工作原理
风冷模块机组是一种利用周围空气作为冷却介质的冷却设备。
其工作原理主要分为以下几个步骤：
1. 压缩机工作：风冷模块机组中的压缩机将低温低压制冷剂吸入，通过机械方式将其压缩成高温高压气体。
2. 冷凝器冷却：高温高压气体进入冷凝器，在冷凝器内部空气通道上，通过强制风扇的作用，将气体散发热量给周围空气。
3. 膨胀阀控制：冷凝器中的制冷剂被冷却并变成高压液体，经过膨胀阀阀门的控制，使其流速和压力降低，进入蒸发器。
4. 蒸发器吸热：制冷剂进入蒸发器后，由于压力的降低，液体制冷剂在蒸发器内部变为低温低压蒸汽，吸收周围空气的热量，从而起到冷却的作用。
5. 蒸发器循环：低温低压蒸汽通过压缩机吸入后再次被压缩成高温高压气体，进行下一轮的循环往复。
通过以上步骤，风冷模块机组可以实现制冷效果，将室内的热量转移到室外，从而达到降温的目的。
风冷热泵模块机组的工作原理分析
风冷热泵模块机组，是空调行业内区别于风冷冷水机组的一种空调机组。
除具备风冷冷水机组制取冷水的功能外，风冷热泵模块机组还能切换到制热工况制取热水。
风冷热泵模块机组的基本原理是基于压缩式制冷循环，利用冷媒做为载体，通过风机的强制换热，从大气中吸取热量或者排放热量，以达到制冷或者制热的需求。
对比风冷冷水机组，风冷热泵模块机组在机组内部至少增加了一个四通换向阀，做为制冷或制热的功能切换。
风冷热泵模块机组的适用环境温度一般不得低于-5℃，否则会因为结霜除霜过于频繁而导致机组效率下降或者不能正常运行。
但根据不同厂家的技术能力，适用范围有一定的偏差。
目前比较先进的涡旋机中，采用了低温喷焓技术的机组往往能够适应更低的环境温度，同时拥有更高的机组效率。
当然，此类机组的成本以及售价也都有一定程度的升高。
早期生产的制片机，有浸泡式和夹套式两种结构。
这两种设备具有结构复杂、滚筒受压、夹套结垢后不易清理、水流分布不匀因而热交换效率低，造成滚筒表面温度不易降低等缺点。
现在采用喷淋结构的制片机，设备简单，滚筒不受压，结垢易清理，冷却介质在滚筒内表面均匀分布，对滚筒内表面来说，冷却介质的温度均为进口温度，因而热交换效率高。
具体结构是：冷却介质进口管在滚筒内有科学分配器，在滚筒上部240b范围内装有喷嘴，喷嘴是一雾化装置，可将冷却介质高度雾化，喷射出空心圆锥雾化的冷却介质，到达滚筒内表面及端面，利用冷却介质汽化吸热而不是靠导热进行的热交换。
出口管弯曲向下，离滚筒内底面距离为30到50mm，利用虹吸原理，将冷却介质排出，在滚筒内剩余量最少。
为保证虹吸和直观见到冷却介质的虹吸排出，在出口管内装有一根小管，使滚筒内腔与大气相通。
这一新颖设计取得非常好的效果，在不用喷射泵引流的情况下，能保证冷却介质排出的间歇时间最短，虹吸排出冷却介质的时间更长。
冷却介质进、出口管在设备允许的情况下应选取直径较大者，减少冷却介质在冷却管中的压力损失。
这种采用高级雾化喷淋冷却装置的制片机在烧碱行业制片中采用，取得明显的经济效益。
水冷机组、风冷机组区别及作用
水冷机组、风冷机组对比通过主机产生出空调冷（热）水，由管路系统输送至室内的各末端装置，在末端装置处冷（热）水与室内空气进行热量交换，从而消除房间空调冷（热）负荷，实现制冷、制热的目的。
一般分为风冷制冷空调系统和水冷制冷空调系统。
一、风冷机组、水冷机组系统区别：风冷机组是冷暖型空调，通过空调与外界空气换热，一般为氟利昂冷机，也有风冷模块水机。
水冷机组一般说的是螺杆水机，单冷型，靠冷却塔提供冷却水来使机组制冷，一般为水机，能效比较高，选型则因建筑物大小与用途不同而选不同机型。
二、工作原理：风冷机组的工作原理就是用风(空气)来换热带走和吸取热量, 来产生冷水和热水。
水冷机组则是用水来冷却带走热量,来产生冷水。
三、经济技术比较风冷机组的初期投资要比水冷式机组的初期投资稍高，单位制冷耗电量也略高于水冷机组。
但风冷机组的年度综合费用与水冷机组基本持平或稍低。
冷水机组年运行时间越长，对风冷机组越有利，风冷机组与水冷机组相比较的初投资回收期则较短。
水冷机组冷却水补水量的多少是影响其费用的重要因素。
所以加强维护管理，减少水耗量是降低水冷机组费用的重要方面。
风冷机组适用于所处地域水源紧张的中、小系统；对年运行时数越长的制冷系统采用风冷制冷机组越有利；风冷制冷机组的年度综合费用低于水冷系统，但水冷系统若管理得法，补水量控制在3%以下，则风冷制冷机组较水冷制冷机组所增加的初期投资很难回收。
四、机组特点：水冷机组：一、应用范围广，造价较低。
二、技术最成熟，也是目前应用最广的空调系统。
三、冷、热源一般集中设置，运行及维修管理方便。
四、夏季制冷效率比较高，能效比高。
五、初期投资相对较低，无保温水管系统大幅度降低了材料费用。
六、噪音源的数量低于风冷机组。
七、对机房的要求不高，只需满足一般的通风换气要求即可。
八、机组使用寿命要大大高于风冷机组。
九、体积相对较小，占地面积少。
风冷机组：一、节约水资源，环保，设备利用率高。
二、安装在室外，如屋顶、阳台等处，无需建造专用机房，不占有效建筑面积，节省土建投资。
风冷模块机组介绍
风冷模块控制系统
Ⅰ、动力线接线图
LSQW(R)F65/A、LSQW(R)F33/A动力线接线示意图
断路器
断路器
断路器
主机
辅机1
室内末端的动力线连接
×
×
1N～
室内末端
室内末端
× 室内末端
辅机7
× 室内末端
风冷模块控制系统
Ⅰ、动力线接线图
LSQW(R)F100/A动力线接线示意图
断路器
断路器
断路器
主机
空气处理机组 1、双层面板设计，中间充
注保温材料 2、铝合金框架结构 3、插入式连接 4、可作新风机组
风冷模块与室内末端 连接示意图
室内末端
1、压力表； 4、排水阀； 9、储水箱； 13、止逆阀；
2、11挠性接头； 6、膨胀水箱； 10、水过滤器； 14、旁通阀；
3、5、8、16、截至阀； 7、排气阀门（置于系统最高处）； 12、水泵； 15、温度计（0～100℃）
低机组的整体噪音。
热力膨胀阀
▲采用进口高性能热力膨胀阀：通过调 节系统过冷（热）度来调节系统制冷剂 流量。 ▲选择双热力膨胀阀控制制冷剂流量， 制冷、制热分开控制，能力调节更精确。 ▲配合高效蒸发器,使满负荷及部分负荷 时的COP值达到最佳状态(能效比高达 3.5) 节流装置对制冷剂控制精确度排序（从高到低）：
制冷量 33KW 65KW 100KW
压机数量 1 2 3
最多组合 数量
制冷范围
备注
8
33~520kW 可相互组合
16
100~1600kW 同型号组合
风冷模块概述
某品牌风冷模块式冷(热)水机组是为宾馆、医院、影剧院、 体育馆、娱乐中心、商业大厦、工矿企业等场所开发设计 的中央空调产品，它可安装于屋顶或室外庭院,不需专用 机房和冷却塔.该产品吸取了国内外同类产品技术,着眼于 空调发展的未来,是新世纪的空调精品.
风冷机组原理结构演示幻灯片
制热模式：压缩机排出的制冷剂高温气体在水侧换热器中冷凝成 液体，经节流装置节流降压，进入风侧换热器，吸收热量蒸发后 回到压缩机，完成一个制热循环；同时，从室内来的空调用水经 过水侧换热器后被加热升温。
4
机组一般结构及配置特点
5
涡旋压缩机:具有体积小、重量轻、效率高、振动与操作 低、运行可靠、加工精度要求高等特点。
3、风冷热泵机组通常是许多冬冷夏热，既无供热锅炉，又无供热热网，或 热网供热时间短、不稳定，要求全年空调的暖通工程设计中优先选用的 有效补充。
4、其与风机盘管、空调箱等末端装置所组成的集中、半集中式中央空调系 统具有布置灵活、控制方式多样等优点。
机组工作原理
2
制冷模式：压缩机排出的制冷剂高温气体在风侧换热器 中冷凝成液体，经节流装置节流降压，进入水侧换热 器，吸收热量蒸发后回到压缩机，完成一个制冷循环； 同时，从室内来的空调用水经过水侧换热器后被冷却 降温。
11
电磁阀:防止液击
12
干燥过滤器
干燥过滤器:机组系统的清洁卫士
13
均液器:平均分配制冷剂
14
控制器:安全保护、远程控制等功能。
15
感
谢
观
赏
thanks！
16
7
风冷翅片换热器：采用优质铜管与由亲水膜材料制成 的强化铝翅片经涨管机涨管而成。管片结合紧密，传 热效率高；运行维护、清洁方便。
8
四通换向阀：是一种两进两出的特殊电磁阀，用于压缩式热泵 系统供暖与制冷工况转换。当热泵从制冷工况转为供暖工况 时，四通换向阀动作（转到供暖工况位置），于是室内蒸发 器作为冷凝器用，压缩机排出的高温制冷剂蒸汽经四通流入 室内蒸发器（此时作冷凝器用），而冷凝器则成为蒸发器， 完成工况转换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
市面上的空调调节系统有风冷模块和水冷模块，这两者的工作原理相差不多。
前者主要是利用风不断进行冷热交换。
具体的运行方式为您说明如下。
风冷模块机组分为单冷型和热泵型，即可供冷，又可供热，一机多用。
工作原理是从压缩机排出高温高压的气体，然后通过单向阀进入冷热水换热器，从而降低室内的空气温度。
首先是制冷原理；从压缩机排出的高温高压气体通过四通换向阀进入到翅片冷凝器放热冷凝，冷凝完后的高温高压液体流经单向阀进入到储液器，从储液器出来后经过干燥过滤器、膨胀阀，经过单向阀进入冷热水换热器与水进行换热，蒸发完后的汽液混合物经过汽液分离器的分离后回到压缩机的吸气端，完成整个压缩过程。
其次是制热原理：从压缩机排出的高温高压的气体通过四通换向阀进入到冷热水换热器，被冷凝完后的高温高压的液体经过单向阀进入到储液器，经过干燥过滤器和膨胀阀节流后，在经过单向阀进入到翅片换热器进行蒸发过程，蒸发完后的汽液混合物在气液分离器分离后，气体回到压缩机的吸气端，完成整个压
缩过程。
风冷模块机组主要组成部分有压缩机、换热器、膨胀阀、过滤器、四通阀、电器件、控制器；下面请看风冷模块机组配件组成部分功能作用。
在制冷系统中，压缩机、冷凝器、蒸发器和节流阀是制冷系统中必不可少的四大部件，其中压缩机是心脏，起着吸入、压缩、输送制冷剂蒸汽的作用。
冷凝器是放出热量的设备，将蒸发器中吸收的热量连同压缩机做功所转化的热量一起传递给冷却介质带走。
蒸发器是输送冷量的设备，制冷剂在其中吸收被冷却物体的热量实现制冷。
节流阀对制冷剂起节流降压作用，同时控制和调节流入蒸发器中制冷剂液体的数量，并将系统分为高压侧和低压侧两大部分。
因此，风冷热泵机组通常是半集中式空气调节系统，具有诸多优点如：外形美观、节省建筑空间、调节方便等等。
对于其工作的主要方式就为您介绍这么多了，相信能帮助您进一步了解风冷模块机组。
河南高格中央空调设备有限公司是一家专业研发、生产、销售、安装、售后为一体的中央空调系统的高新技术企业。
产品现广泛应用于纺织、化纤、地铁、
烟草、电力、机械、医院、学校、商厦、住宅小区、宾馆、家庭等领域，尤以创新开发的恒温、恒氧、恒湿中央空调系统效果特别好。
