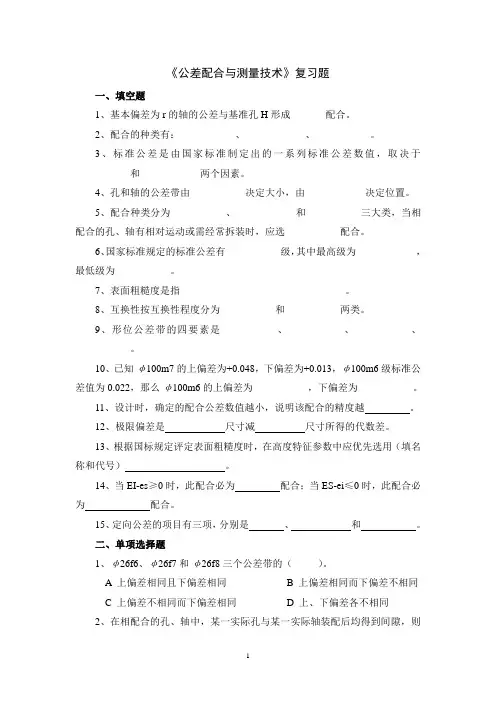

《公差配合与测量技术》复习题一、填空题1、基本偏差为r的轴的公差与基准孔H形成_______配合。

2、配合的种类有:___________、____________、___________。

3、标准公差是由国家标准制定出的一系列标准公差数值,取决于___________和____________两个因素。

4、孔和轴的公差带由___________决定大小,由____________决定位置。

5、配合种类分为___________、____________和___________三大类,当相配合的孔、轴有相对运动或需经常拆装时,应选___________配合。

6、国家标准规定的标准公差有___________级,其中最高级为____________,最低级为___________。

7、表面粗糙度是指_________________________________。

8、互换性按互换性程度分为___________和___________两类。

9、形位公差带的四要素是___________、___________、___________、___________。

10、已知φ100m7的上偏差为+0.048,下偏差为+0.013,φ100m6级标准公差值为0.022,那么φ100m6的上偏差为___________,下偏差为___________。

11、设计时,确定的配合公差数值越小,说明该配合的精度越。

12、极限偏差是尺寸减尺寸所得的代数差。

13、根据国标规定评定表面粗糙度时,在高度特征参数中应优先选用(填名称和代号)。

14、当EI-es≥0时,此配合必为配合;当ES-ei≤0时,此配合必为配合。

15、定向公差的项目有三项,分别是、和。

二、单项选择题1、φ26f6、φ26f7和φ26f8三个公差带的()。

A 上偏差相同且下偏差相同B 上偏差相同而下偏差不相同C 上偏差不相同而下偏差相同D 上、下偏差各不相同2、在相配合的孔、轴中,某一实际孔与某一实际轴装配后均得到间隙,则此配合为()。

《公差配合与测量技术》复习试卷三套答案

《公差配合与测量技术》复习试卷三套答案

一、判断题〔正确的打√,错误的打X,每题1分,共25分〕1.公差可以说是允许零件尺寸的最大偏差。

(×)2.基本尺寸不同的零件,只要它们的公差值相同,就可以说明它们的精度要求相同。

(×)3.国家标准规定,孔只是指圆柱形的内表面。

(×)4.图样标注φ200mm的轴,加工得愈靠近基本尺寸就愈精确。

(×)-0.0215.孔的基本偏差即下偏差,轴的基本偏差即上偏差。

(×),今测得其实际尺寸为φ19.962mm,可以判断该孔合6.某孔要求尺寸为φ20-0.046-0.067格。

(×)7.未注公差尺寸即对该尺寸无公差要求。

(×)8.基本偏差决定公差带的位置。

(√)9.某平面对基准平面的平行度误差为0.05mm,那么这平面的平面度误差一定不大于0.05mm。

(√)10.某圆柱面的圆柱度公差为0.03 mm,那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

(√)16.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域,诸圆圆心应位于理想轮廓线上。

(√)17.零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0.02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0.02 mm,就能满足同轴度要求。

(×)18.若某轴的轴线直线度误差未超过直线度公差,则此轴的同轴度误差亦合格。

(×)19.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

(√) 20.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

(×) 21.尺寸公差与形位公差采用独立原则时,零件加工的实际尺寸和形位误差中有一项超差,则该零件不合格。

(√)22.作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说,若已知给定的尺寸公差值和形位公差值,则可以分析计算出作用尺寸。

公差配合第三套复习题

公差配合第三套复习题

09高级数控《公差配合》第三套复习题一、填空题1、形状和位置公差在机器制造中的作用是限制形状和位置误差,保证零件的使用性能。

2、当被测要素和基准要素为中心要素时,形位公差代号的指引箭头或基准代号的连线应与该要素轮廓的尺寸线对齐。

3、单一要素与零件上的其他要素无功能关系;而关联要素与零件上的其它要素有功能关系。

4、形状公差一般用于单一要素,而位置公差一般用于关联要素。

5、确定形位公差带的四个因素分别是形状、大小、方向和位置。

6、公差带的形状由被测要素的几何特性和设计要求确定,其主要形状有九种。

7、形位公差带的位置分为浮动和固定两种。

在形位公差项目中,同轴度、对称度和位置度的公差带位置是固定的。

8、形位公差值选择的总原则是:在满足零件功能要求的前提下选择最经济的公差值。

9、对同一被测要素,形状公差值应小于位置公差值,位置公差值应小于相应的尺寸公差值。

10、形状公差带的方向和位置一般是浮动的。

二、判断题1、在机械制造中,零件的形状和位置误差是不可避免的。

(√)2、规定形位公差的目的是为了限制形状和位置误差,从而保证零件的使用性能。

(√)3、尺寸公差用于限制误差,其研究对象是尺寸;形位公差用于限制形状和位置误差,其研究的对象是几何要素。

(√)4、由加工形成的在零件上实际存在的要素既为被测要素。

(×)5、形状公差一般用于单一要素,因而对关联要素在图样上不能给出形状公差要求。

(×)6、位置误差有三种情况,因而相应的位置公差也有三种情况,几定向公差、定位公差和跳动公差。

(√)7、形状和位置公差带是指限制被测实际要素变动的区域。

(√)8、公差带的方向是指组成公差带的几何要素的延伸方向,因而它与代号的指引箭头的方向一致。

(×)9、形状公差的公差带位置浮动,而位置公差的公差带位置固定。

(×)10、平面度公差可以用来控制平面上直线的直线度误差。

(√)三、选择题1、形位公差的基准代号中字母(B)A、按垂直方向书写B、按水平方向书写C、书写的方向应和基准符号的方向一致D、按任一方向书写均可。

公差配合与技术测量期末复习题

公差配合与技术测量期末复习题

第三部分 综合练习题一、填空题1.公差标准是对 几何量误差 的限制性措施,采用相应的技术措施 是贯彻公差与配合制的技术保证。

2.轴φ50js8,其上偏差为 +0.019 mm ,下偏差为 -0.019 mm 。

3.由于径向全跳动误差包括了圆柱度误差和同轴度误差,当 径向全跳动误差 不大于给定的圆柱度公差值时,可以肯定圆柱度误差不会超差。

4.径向圆跳动公差带与圆度公差带在形状方面 相同 ,但前者公差带圆心的位置是 固定的 而后者公差带圆心的位置是 浮动的 。

5.φ30 +0.021 0mm 的孔与φ30-0.007 -0.020mm 的轴配合,属于 基孔 制 间隙 配合。

6.φ50mm 的基孔制孔、轴配合,已知其最小间隙为0.05,则轴的上偏差是 -0.05 。

7.当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时,封闭环必为 最大极限尺寸 。

8.孔、轴的ES <ei 的配合属于过盈 配合,EI >es 的配合属于 间隙 配合。

9.某轴尺寸为Φ10-0.018 -0.028 mm ,被测要素给定的尺寸公差和形位公差采用最小实体要求,则垂直度公差是在被测要素为 最小实体状态 时给定的。

当轴实际尺寸为 Φ9.972 mm 是,允许的垂直度误差达最大,可达 0.02 mm 。

10.孔、轴配合的最大过盈为-60μm ,配合公差为40μm ,可以判断该配合属于 过渡 配合。

11.在产品设计中,尺寸链计算是根据机器的精度要求,合理地确定有关尺寸的公差和极限偏差 。

12.选择基准制时,应优先选用 基孔制 原因是加工孔比加工轴要困难,所用刀具量具尺寸规格也多,成本大。

13.配合公差是指 允许间隙或 过盈的变动量 ,它表示 配合精度 的高低。

14.国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。
