机械设计课程设计讲稿

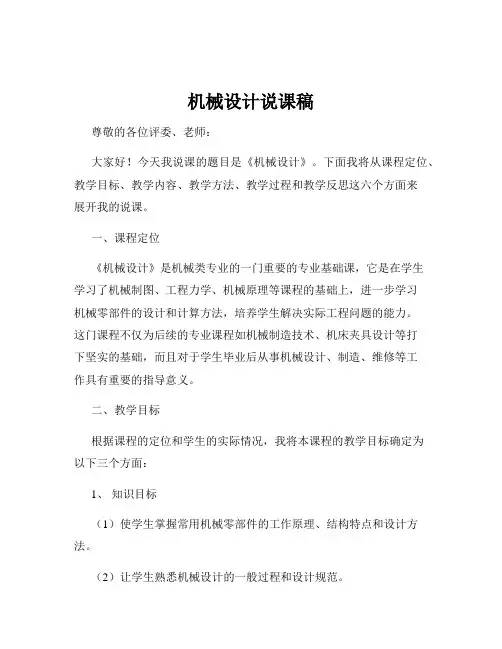

机械设计说课稿
机械设计说课稿尊敬的各位评委、老师：大家好！今天我说课的题目是《机械设计》。
下面我将从课程定位、教学目标、教学内容、教学方法、教学过程和教学反思这六个方面来展开我的说课。
一、课程定位《机械设计》是机械类专业的一门重要的专业基础课，它是在学生学习了机械制图、工程力学、机械原理等课程的基础上，进一步学习机械零部件的设计和计算方法，培养学生解决实际工程问题的能力。
这门课程不仅为后续的专业课程如机械制造技术、机床夹具设计等打下坚实的基础，而且对于学生毕业后从事机械设计、制造、维修等工作具有重要的指导意义。
二、教学目标根据课程的定位和学生的实际情况，我将本课程的教学目标确定为以下三个方面：1、知识目标（1）使学生掌握常用机械零部件的工作原理、结构特点和设计方法。
（2）让学生熟悉机械设计的一般过程和设计规范。
（3）引导学生了解现代机械设计方法和技术的发展趋势。
2、能力目标（1）培养学生能够运用所学知识进行机械零部件的设计计算和结构设计。
（2）提高学生分析和解决实际机械设计问题的能力。
（3）增强学生的创新意识和创新能力。
3、素质目标（1）培养学生严谨的工作态度和科学的思维方法。
（2）锻炼学生的团队协作精神和沟通能力。
（3）激发学生对机械设计的兴趣和热情，树立良好的职业道德。
三、教学内容本课程的教学内容主要包括以下几个部分：1、机械设计概论介绍机械设计的基本概念、机械零件的失效形式和设计准则、机械设计的一般程序等。
2、连接设计包括螺纹连接、键连接、销连接等的设计和计算，以及各种连接的结构设计。
3、传动设计涵盖带传动、链传动、齿轮传动、蜗杆传动等的设计和计算，以及传动装置的结构设计。
4、轴系零部件设计主要有轴的设计和计算、滚动轴承和滑动轴承的选择和计算、联轴器和离合器的选择等。
5、其他零部件设计如弹簧、减速器等的设计和选用。
在教学内容的组织上，我遵循由浅入深、循序渐进的原则，注重理论与实践的结合，通过实际案例引导学生理解和掌握知识点。
《机械设计基础》课程设计讲稿0911(采矿)
润滑与冷却系统设计
设计合理的润滑系统和冷却系统，降低机 械运动中的摩擦和温度，提高机械效率和
使用寿命。
材料与工艺选择
选用高强度、高刚度的材料，并采用先进 的加工工艺，以提高机械零件的性能和寿 命。
精度控制与检测
采用先进的加工设备和检测手段，严格控 制零件的加工精度和装配精度，确保机械 系统的稳定性和可靠性。
培养职业素养与责任感
作为未来的工程师和设计师，学生们需要具备良好 的职业素养和责任感。希望学生们能够注重培养自 己的职业道德、沟通能力和团队协作精神等方面的 素养。
感谢您的观看
WAT C H I N G
THANKS FOR
审核、修改和完善
对设计结果进行审核，根据审核意见进行 修改和完善，确保设计的正确性和合理性。
制定设计方案
在明确设计任务的基础上，制定合理的设 计方案，包括机械的工作原理、结构形式、 运动方式、力和能量的传递方式等。
编写设计计算说明书
对设计过程进行总结，编写设计计算说明 书，包括设计任务书、设计方案、技术设 计等内容。
收获与成果
学生们在课程设计中表现出了积极的态度和较高的参与度，完成了多项设计任务，积累了宝 贵的实践经验。同时，也发现了一些问题和不足，如部分学生对理论知识掌握不够扎实，实 践操作能力有待提高。
反思与改进
针对存在的问题，教师需要在今后的教学中加强理论知识的讲解和巩固，增加实践操作的训 练和指导，以提高学生的综合素质和能力。
机械设计在采矿中的未来发展趋势
智能化与自动化
随着科技的不断发展，智能化和自动化将成为机械设计在采矿工程中的重要发展趋势。通过引入先进的传感 器、控制系统和人工智能技术，实现机械设备的自主导航、智能识别和自动作业等功能。
机械设计课程设计范文
机械设计课程设计范文一、教学目标本课程的教学目标是让学生掌握机械设计的基本原理和方法，培养学生分析和解决机械设计问题的能力。
具体目标如下：1.知识目标：（1）了解机械设计的基本概念、原理和流程。
（2）熟悉常用的机械设计方法和技巧。
（3）掌握机械零件的基本选型和计算方法。
2.技能目标：（1）能够运用机械设计原理和方法分析解决问题。
（2）具备机械零件选型和计算的能力。
（3）能够运用CAD软件进行简单的机械设计。
3.情感态度价值观目标：（1）培养学生对机械设计的兴趣和热情。
（2）培养学生团队合作精神和创新意识。
二、教学内容本课程的教学内容主要包括以下几个部分：1.机械设计的基本概念和原理：机械设计的定义、目的、流程和方法等。
2.机械零件的选型和计算：轴承、齿轮、联轴器、弹簧等常见机械零件的选型和计算方法。
3.机械设计方法：结构设计、强度计算、运动设计、动力设计等。
4.CAD软件应用：学习并运用CAD软件进行简单的机械设计。
三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：讲解基本概念、原理和方法。
2.案例分析法：分析实际案例，让学生更好地理解机械设计的方法和技巧。
3.实验法：让学生亲自动手进行实验，加深对机械设计原理的理解。
4.讨论法：分组讨论，培养学生的团队合作精神和创新意识。
四、教学资源本课程的教学资源包括：1.教材：《机械设计基础》等相关教材。
2.参考书：提供相关的参考书籍，供学生自主学习。
3.多媒体资料：制作课件、视频等资料，丰富教学手段。
4.实验设备：提供必要的实验设备，让学生进行实践操作。
五、教学评估本课程的评估方式包括以下几个方面：1.平时表现：评估学生在课堂上的参与度、提问回答等情况，以体现学生的学习态度和积极性。
2.作业：布置适量的作业，评估学生的理解和应用能力。
3.考试：进行期中考试和期末考试，全面评估学生的知识掌握和运用能力。
评估方式应客观、公正，能够全面反映学生的学习成果。
机械设计课程设计讲义
δ
δ 1 ≥8，
12 ,
d ≥ 16 , d≥ f 1
d 2 = 8, d 3 = 6
装配图 零件图
nm=960r/min nm=1440r/min
查取电动机轴外伸端尺寸: D-直径 E-长度等，
二、传动装置总传动比的确定和分配 1.确定总传动比ia
nm ia = nw
2.分配各级传动比
ia = io ⋅ i i = i1 ⋅ i2
i 0 减速器外传动比
i 减速器传动比
分配原则: (1) 各级传动比应在推荐范围内选取， 不得超过最大值。 (2)展开式二级圆柱齿轮减速器 i1 ≈ (1.3 ~ 1.4)i2 或 i1 ≈ (1.3 ~ 1.4)i (3)圆锥---圆柱齿轮减速器
三、按转矩初步计算轴的最小直径
dmin
注意：1.键槽
P ≥ C n
单键：加5% 双键：加7%
3
2.圆整为标准直径 3.或按联轴器圆整直径
四、验算工作速度误差
∆v = v理 − v实 v理
≤ ± 5%
五、减速器箱体结构尺寸 注意：
δ、 1 ≥8， δ
d ≥ 16, d≥ 12, d 2 = 8, d 3 = 6 f 1
列汇总表：
第3章 传动零件设计
一、减速器外传动零件设计 1.普通V带传动 已知：P n T 2.链传动 已知：P n
i
T
i
设计步骤：见教科书例题
二、减速器内传动零件设计 1.高速级齿轮传动 已知：P n T i 设计步骤：见教科书例题 2.低速级齿轮传动 已知：P n T i 设计步骤：见教科书例题
八、课程设计的要求 1.明确学习目的，端正学习态度 2.在教师的指导下,由学生独立完成 3.正确处理理论计算与结构设计的关系 4.正确处理继承与创新的关系 5.正确使用标准和规范
《机械设计基础》课程设计讲稿
学生需根据设计方案，制作机械 装置的实物模型或仿真模型，并 进行实验验证，以检验设计的可 行性和实用性。
01 02 03 04
详细设计与计算
学生需根据方案设计，进行零部 件的详细设计和计算，绘制装配 图和零件图，并编写设计说明书 。
总结与答辩
学生需在规定的时间内完成设计 任务，并进行总结和答辩，向老 师和同学汇报设计过程和成果。
零件的材料与工艺性分析
总结词
零件的材料与工艺性分析是实现零件的结构设计和满 足机械系统性能要求的前提条件，应根据机械系统的 使用环境和工况进行选择。
详细描述
零件的材料与工艺性分析是机械系统设计中的重要环 节。不同的材料具有不同的物理和化学性能，能够满 足不同的使用环境和工况要求。在选择材料时，需要 考虑材料的强度、刚度、耐腐蚀性、耐磨性等因素， 以确保零件的性能和使用寿命。同时，还需要考虑材 料的工艺性，包括可加工性、可焊接性、可热处理性 等，以确保零件能够通过合理的工艺制造出来。
实用性原则 创新性原则 经济性原则 安全性原则
设计的机械装置应具有实际应用 价值，能够满足一定的使用要求 。
在满足使用要求的前提下，应考 虑制造成本和经济效益，选择合 适的材料和工艺。
课程设计的步骤与要求
任务分析与方案设计
学生需根据设计题目，进行需求 分析和方案设计，确定机械装置 的结构形式和工作原理。
培养创新思维和实践能力
课程设计为学生提供了一个实践平台，通过解决 实际机械设计问题，培养学生的创新思维和实践 能力。
培养团队协作精神
在课程设计中，学生需要分组进行，通过团队协 作，培养学生的沟通、协调和合作能力。
课程设计的基本原则
鼓励学生发挥创新思维，提出新 颖的设计方案，解决实际问题。
机械设计基础课程设计讲稿
② 选择齿数和齿宽系数： 初定齿数z1=30，z2=iz1=100，齿宽系数ψd=1
③ 确定轮齿的许用应力： 根据两轮轮齿的齿面硬度，查手册得两轮的
齿面接触疲劳极限和齿根弯曲疲劳极限分别为： σHlim1=700 MPa， σHlim2=570 MPa， σFlim1=580 MPa， σFlim2=450 MPa
零件、机械传动装置或简单机械的设计方法、设计步骤。
•
3.通过计算和绘图、学会运用设计资料，熟悉有关
国家标准、规范、手册、图册的查阅。
二、设计内容
• 设计用于带式运输机传动系统中的单级直 齿圆柱齿轮减速器。
二、设计内容
• 设计用于带式运输机传动系统中的单级直 齿圆柱齿轮减速器。
二、设计内容
• 设计用于带式运输机传动系统中的单级直 齿圆柱齿轮减速器。
n W
控制总传动比在一定范围内（根据传动方案来定，各种类 型传动的传动比范围见指导书），对带传动——单级圆柱齿 轮传动系统，应控制在20以内。这样一来，电动机的具体参 数就可以确定下来。
设计计算步骤
二、电动机选择及传动比分配
2、传动比分配 ： 当电动机选择确定后，减速器的总传动比就可计算出 来。对于带传动——单级圆柱齿轮传动的减速器，要考虑 传动比的分配问题。
符合这一转速范围的电机同步转速有 750、1000和 1500 r/min三种，由标准查出三种使用的电机型号：
方案
电动机 型号
额定功率
Pm（KW）
电动机转速
r/min
同步
满载
电机质量 kg
1
Y132S-4 5.5
《机械设计基础》课程设计讲
《机械设计基础》课程 设计讲
单击此处添加文本具体内容 演讲人姓名
CATALOGUE
目录
1
WORKREVIEW
课程设计概述
4
FUTUREOUTLOOK
课程设计题目解析 与思路引导
2
UNDERWORK
机械设计基础知识 回顾
5
UNDERWORK
机械设计软件应用 技能提升
根据零件的工作条件和性能要求，选择合适的材 料，如钢、铸铁、有色金属、非金属材料等。 材料选择
强度计算
CHAPTER
典
章
型 机 械 零 件 设
计
案
例
节
分 析
ONE
三
轴类零件设计案例
设计要求
轴类零件是机械中常见的零件之一，主要承担传递扭矩和支撑转动零 件的作用。设计时需要考虑轴的强度、刚度和稳定性等要求。
ONE
六
成果展示方式及要求说明
展示方式
课程设计成果应以图纸、实物模型、PPT演示文稿等形式进行展示，以便全面反映设计者的设计思路和实现过程。
要求说明
展示内容应包括设计任务书、设计方案、设计图纸、设计计算书、使用说明书等完整的设计资料，同时要求展示者对 设计成果进行详细的讲解和答辩。
评价标准制定及实施过程介绍
齿轮参数计算
根据传动方案，进行齿轮参数的计算，包括模数、齿数、压力 角、齿宽等。同时需要进行齿轮强度校核，确保满足使用要求。
结构设计与优化
进行减速箱的结构设计，包括箱体、轴承、密封件等部件的选 型和布置。同时，对结构进行优化，提高减速箱的承载能力和 使用寿命。
题目二：传动装置设计解析与思路引导
《机械设计基础》课程设计讲稿
《机械设计基础》课程设计讲稿亲爱的同学们：大家好！今天咱们一起来探讨一下《机械设计基础》这门课程的设计。
首先，咱们得明白这门课程设计的重要性。
它可不是简单的理论学习，而是将咱们学到的机械原理、机械零件等知识真正运用到实际设计中的关键环节。
通过课程设计，咱们能够提高自己的工程实践能力、创新思维能力以及解决实际问题的能力。
那么，课程设计到底要做些什么呢？一般来说，课程设计会给咱们一个具体的机械传动系统或者机械零部件的设计任务。
比如说，设计一个简单的减速器，或者一个带传动装置。
这就需要咱们从方案设计开始，逐步确定各个零部件的结构、尺寸、材料等。
在进行方案设计的时候，咱们得充分考虑各种因素。
比如，传动比的分配要合理，要满足工作要求的同时，还要尽量让结构紧凑、成本低。
再比如，选择零部件的类型和材料，要考虑到强度、耐磨性、工艺性等多方面的要求。
接下来就是详细的设计计算。
这可容不得半点马虎，每一个参数都得经过精确的计算。
像轴的强度计算、齿轮的模数确定、轴承的寿命计算等等。
这时候，咱们就得熟练运用所学的公式和理论，结合实际情况，合理地选取计算系数。
设计计算完成后，就是画图的工作了。
咱们要画出装配图和零件图。
画图的时候，不仅要表达清楚各个零部件的形状、尺寸和相互关系，还要符合国家标准和制图规范。
线条要清晰，尺寸标注要准确，技术要求要完整。
在整个课程设计过程中，咱们还得注意一些问题。
一是要独立思考。
不要一遇到问题就马上问别人，要先自己想想办法，试着去解决。
这样才能真正提高自己的能力。
二是要认真查阅资料。
咱们所学的知识毕竟有限，很多时候需要参考相关的设计手册、标准规范和前人的经验。
三是要注重细节。
比如计算过程中的单位要统一，小数点要保留正确的位数，图纸上的线条粗细要有区别等等。
四是要注意时间安排。
课程设计一般都有时间限制，咱们要制定一个合理的计划，按照计划逐步推进，避免到最后手忙脚乱。
为了更好地完成课程设计，咱们还可以多和同学交流。
机械课程设计解说
机械课程设计解说一、教学目标本课程的教学目标是使学生掌握机械原理的基本概念和基本方法，培养学生运用机械原理分析和解决实际问题的能力。
具体来说，知识目标包括：掌握机械系统的基本组成部分，理解机械原理的基本概念和基本定律，了解机械设计的基本方法。
技能目标包括：能够运用机械原理分析简单的机械系统，能够进行基本的机械设计。
情感态度价值观目标包括：培养学生对机械工程的兴趣和热情，培养学生严谨的科学态度和创新的精神。
二、教学内容本课程的教学内容主要包括机械系统的基本组成部分、机械原理的基本概念和基本定律、机械设计的基本方法。
具体来说，教学大纲如下：1.机械系统的基本组成部分：介绍机器和机构的概念，分析机器和机构的基本组成元素，理解机器和机构的运动和力学特性。
2.机械原理的基本概念和基本定律：介绍力的概念，分析力的合成和分解，理解牛顿运动定律，掌握功和能量的概念，分析机械能的转换和守恒。
3.机械设计的基本方法：介绍机械设计的基本原则和方法，分析机械零件的设计和选型，理解机械系统的优化设计。
三、教学方法为了达到上述教学目标，我们将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。
通过多样化的教学方法，激发学生的学习兴趣和主动性，帮助学生更好地理解和掌握机械原理的知识。
四、教学资源为了支持教学内容和教学方法的实施，我们将选择和准备适当的教学资源。
教材方面，我们将使用《机械原理》作为主教材，辅以相关的参考书籍和资料。
多媒体资料方面，我们将收集和制作相关的视频、动画和图片，以丰富学生的学习体验。
实验设备方面，我们将准备相应的实验器材和设备，以便进行机械原理的实验教学。
五、教学评估为了全面、客观、公正地评估学生的学习成果，我们将采取多种评估方式。
平时表现方面，将通过课堂参与、提问、小组讨论等方式进行评估。
作业方面，将布置适量的练习题和项目任务，以巩固和加深学生对机械原理知识的理解。
考试方面，将设置期中考试和期末考试，以检验学生对机械原理知识的掌握程度。
机械设计说课稿
机械设计说课稿尊敬的各位评委、老师们：大家好！今天我说课的题目是《机械设计》。
下面我将从课程定位、教学目标、教学内容、教学方法与手段、教学过程、考核方式以及教学反思这几个方面来展开我的说课。
一、课程定位《机械设计》是机械类专业的一门重要的专业基础课，它是在学生学完《机械制图》《工程力学》《机械原理》等课程的基础上开设的。
本课程旨在培养学生综合运用所学知识进行机械产品设计的能力，为后续的专业课程学习和毕业设计打下坚实的基础。
通过本课程的学习，学生应掌握机械设计的基本理论、方法和技能，能够进行一般机械零件和机械传动装置的设计计算，并具备初步的创新设计能力。
二、教学目标1、知识目标掌握通用机械零件的工作原理、结构特点、材料选择和设计计算方法。
了解机械设计的一般过程和方法。
熟悉机械零件的标准化、系列化和通用化。
2、能力目标能够正确选用机械零件的材料和热处理方法。
能够进行机械零件的结构设计和强度计算。
能够绘制机械零件工作图和装配图。
3、素质目标培养学生的工程意识和创新思维。
提高学生的团队协作能力和沟通能力。
增强学生的责任感和质量意识。
三、教学内容本课程的教学内容主要包括机械零件的设计基础、连接、传动、轴系零部件等。
1、机械零件的设计基础介绍机械设计的基本概念、机械零件的失效形式和设计准则。
讲解载荷和应力的分类及计算方法。
阐述机械零件的材料选择和热处理方法。
2、连接螺纹连接：包括螺纹的类型、特点和应用，螺纹连接的预紧和防松，螺栓组连接的设计计算。
键连接：键的类型、特点和选择，键连接的强度计算。
3、传动带传动：带传动的工作原理、类型和特点，带传动的受力分析和应力分析，带传动的设计计算。
链传动：链传动的工作原理、类型和特点，链传动的运动特性和受力分析，链传动的设计计算。
齿轮传动：齿轮传动的类型和特点，齿轮的失效形式和设计准则，齿轮的材料和热处理，直齿圆柱齿轮、斜齿圆柱齿轮和锥齿轮的设计计算。
蜗杆传动：蜗杆传动的类型和特点，蜗杆传动的失效形式和设计准则，蜗杆和蜗轮的材料选择，蜗杆传动的设计计算。
机械零件课程设计讲稿
机械设计基础课程设计（一级减速器）一．概述1．准备设计手册，图册，绘图工具等。
复习内容：齿轮传动、轴、滚动轴承、键、螺纹联接、联轴器选择等。
2．时间安排1）电动机选择、传动比分配、运动参数、计算、传动零件设计计算（一天）。
2）参观和动手装拆减速器，并开始绘装配草图（一天）。
3）画正式装配图：包括主要尺寸、配合公差、零件编号、明细表、技术要求等（二天）。
4）编写计算说明书。
（一天）边计算边写计算说明书6）检查和装订。
二．设计步骤1．选择电动机1）电机类型：推荐Y 系列380V ，三相异步电动机（查指导书) 2）选择电动机功率P ed设：工作机（卷筒）所需功率P W 卷筒效率ηW电机至卷筒轴的传动总效率ηa （减速器效率） 电机需要的功率P d 计算如下：ed rd P P P ≤=ηWr FV P η1000=式中F 单位为N ，V 单位为m/s22联轴器齿轮轴承ηηηη⋅⋅=）（s m DnV /100060⨯=π (式中D 单位为mm ，n 单位为r/min)995.0~99.097.099.098.0＝＝球＝滚子＝联轴器齿轮轴承ηηη⎩⎨⎧96.0＝卷筒η举例：现算出P d =2.08kW 查手册取P ed =2.2kW3）确定电动机转速n d已知减速器输出轴，即卷筒的转速为n （r/min ） 因为一级减速器的总传动比合理范围是i a =2~8所以：电动机转速为n d =i a ·n=（2～8）n例如 n=260 r/min则 n d =520～2080 r/min该范围内的转速有 750 r/min, 1000 r/min, 1500 r/min电动机方案比较注：i a =满载转速/通过比较得知：2号方案较好，其重量轻，价格便宜，传动比适中。
4卷筒轴承ηηη⋅=W2．传动零件设计计算（复习教材，齿轮设计具体步骤可参考教材P172例题7.2和P182例题7.3）1）联轴器选择（根据转矩选型即可）低速级：刚性连轴器，高速级：弹性连轴器 2）斜齿轮要计算的参数a ; m n ; z 1 , z 2 ;b 1 , b 2 ; β d ai , d fi , d i (i=1~2)3）直齿轮要计算的参数a ; m ; z 1 , z 2 ;b 1 , b 2 ; d ai , d fi , d i (i=1~2)4）计算卷筒实际转速及误差)/(/1212z z n i n n ed ed =＝卷筒%5≤nnn －误差＝卷筒3．注意事项1）斜齿轮的中心距a 要圆整，其尾数为0，2，5，8 2）模数取标准值，并且≥1.53）β＝8°～20°当β＝8°～12°时用“60000”轴承（深沟球轴承）当β＝12°～20°时用“30000”（圆锥滚子轴承）或“70000”轴承（角接触球轴承） 4）小齿轮齿宽b 1应比大齿轮齿宽b 2大5~10mm 取齿宽系数Ψd =1.0~1.2材料一般取45钢，P d ≥5.5kW 时用合金钢如40Cr 等。
机械设计课程设计讲稿
设计计算步骤
39 ZQZQ-4B ZZZZ-2A
40 ZQZQ-5B ZZZZ-3A
注意:
1,借《机械设计手册》或《机械零件设计 手册》 (需要借最新版本); 2,借图板,丁字尺 (0号); 3,购买图纸2.5张0号; 4,准备计算器,绘图仪器,铅笔等;
希望同学们对这次设计 留下美好记忆! 祝同学们设计成功并取 得优异成绩!
设计计算步骤
二,电动机选择及传动比分配
2,传动比分配 : , 当电动机选择确定后,减速器的总传动比就可计算出 当电动机选择确定后, 来.对于多级传动的减速器,就要考虑传动比的分配问题, 对于多级传动的减速器,就要考虑传动比的分配问题, 例如两级圆柱斜齿轮传动减速器的总传动比如何分配在各 级齿轮传动中. 级齿轮传动中.
题目分配
学号 题号 学号 题号 学号 题号 学号 题号 01 ZLZL-1A 09 ZLZL-9A 17 ZL-7ZLB 25 ZLZL-5C 02 ZLZL-2-A 10 ZL-10ZL-10A 18 ZL-8-B ZL26 ZLZL-6-C 03 ZLZL-3A 11 ZLZL-1B 19 ZL-9ZLB 27 ZLZL-7C 04 ZLZL-4-A 12 ZLZL-2-B 20 ZL-10ZL-10B 28 ZLZL-8-C 05 ZLZL-5A 13 ZLZL-3B 21 ZL-1ZLC 29 ZLZL-9C 06 ZLZL-6-A 14 ZLZL-4-B 22 ZL-2-C ZL30 ZL-10ZL-10C 07 ZLZL-7A 15 ZLZL-8A 16 ZLZL-6B 24 ZL-4ZLC 32 ZQZQ-2A
《机械设计基础》课程设计讲稿
第六讲 零件图绘制及编写设计说明书
一、零件图绘制（见[1]P50） 绘制低速轴零件图1张（参考[1]图6-3）
二、设计说明书编写（见[1]P62） 内容及书写规范见P62和设计任务书要求
三、答辩
其它说明：
1，时间安排： 第一周：1）减速机装拆实验、2）概论、选电机、齿轮设计
（两天）3）轴及轴系设计（两天半）,画出装配草图 第二周： 周一~周二：装配图的绘制（重点） 周三：零件图绘制 周四：写设计说明书 周五：答辩
2，设计教室：6207，6407 3，指导老师：陶老师，闻老师 4，借教室，打扫卫生，借0号图板 5，每人买0号图纸一张，档案袋一个
减速机装拆实验：地点----教一楼 3 楼机械设计实验室
时间------待定
卷筒
V
2． 确定电动机功率和型号
电动机
1）工作机所需功率Pw=F×V/1000 Kw
2）电动机所需功率Pd=Pw/η
斜齿轮减速器
传动装置总效率η=η1×η2·····ηn
带运输机传动简图
各传动副的效率η1、η2·····ηn等见[1]P6表2-2
3）电动机额定功率Pe>电动机所需功率Pd 由此查[1]P147选电动机型号
1． 轴系零件的结构设计 在俯视图（见[1]P26 图5-6 ）上画出各轴系零件（齿轮、
轴承、轴承端盖等）的详细结构 齿轮结构——见[1]P188； 轴承端盖——见[1]P132
注：轴系结构常见错误见[1]P43表5-5
2． 减速器箱体结构设计（见[1]P29） 绘制思路：先箱体后附件；先主体后局部；先轮廓后细节； 画图应在三个视图上同时进行
b)滚动轴承的定位应查其标准
c)有标准零件配合的轴径应取相应标准值
机械设计课程设计讲述
机械设计课程设计讲述一、课程目标知识目标：1. 让学生掌握机械设计的基本原理和设计流程，理解机械结构的功能与构成；2. 培养学生运用力学、材料学、工艺学等知识进行机械零件设计和分析的能力；3. 引导学生了解并掌握机械设计中的创新思维方法，提高解决实际工程问题的能力。
技能目标：1. 培养学生运用CAD软件进行机械零件的绘制和建模能力；2. 培养学生运用相关计算软件对机械零件进行强度、刚度、稳定性等性能分析；3. 提高学生的团队协作能力和沟通表达能力，能够撰写规范的机械设计报告。
情感态度价值观目标：1. 激发学生对机械设计的兴趣，培养其创新意识和实践能力；2. 培养学生严谨、务实的学习态度，注重细节，追求卓越；3. 增强学生的社会责任感和职业道德观念，使其在设计过程中关注环保、节能和可持续发展。
课程性质：本课程为机械设计课程的实践环节，注重培养学生的动手能力和实际操作技能。
学生特点：学生具备一定的机械基础知识，对机械设计有一定了解，但实际操作能力较弱。
教学要求：结合学生特点和课程性质，注重理论与实践相结合，强调实际操作和创新能力培养。
通过课程学习，使学生能够独立完成机械设计任务，具备解决实际工程问题的能力。
后续教学设计和评估将围绕上述具体学习成果展开。
二、教学内容1. 机械设计基本原理：介绍机械设计的基本概念、原则和方法，结合课本第一章内容，使学生理解机械设计的目标和过程。
- 设计流程：分析、方案设计、详细设计、试制与试验；- 设计原则：实用、经济、美观、创新。
2. 机械零件设计：讲解常用机械零件的设计方法和要点，结合课本第二章至第四章内容，使学生掌握各类零件的设计能力。
- 轴承、齿轮、联轴器等传动零件的设计；- 弹簧、凸轮、螺纹连接等零件的设计；- 机械密封、防尘密封等密封件的设计。
3. 机械结构设计：分析机械结构设计的基本要求和技巧，结合课本第五章内容，提高学生对结构设计的理解。
- 结构布局、强度、刚度、稳定性分析；- 结构优化设计方法。
机械设计课程设计说课稿
机械设计课程设计说课稿一、教学目标本节课的教学目标是让学生掌握机械设计的基本原理和方法，培养学生对机械设计的兴趣和创新能力。
具体目标如下：1.知识目标：使学生了解机械设计的基本概念、原理和方法，包括力学、材料学、热力学等相关知识。
2.技能目标：培养学生运用机械设计原理解决实际问题的能力，学会使用相关设计软件和工具。
3.情感态度价值观目标：培养学生对机械设计的热爱，增强创新意识和团队合作精神，提高综合素质。
二、教学内容本节课的教学内容主要包括以下几个部分：1.机械设计的基本概念：介绍机械设计的定义、目的和意义，使学生了解机械设计在工程中的应用。
2.机械设计的方法：讲解力学、材料学、热力学等基础知识，培养学生运用这些知识进行机械设计的能力。
3.机械设计的过程：介绍机械设计的基本步骤，如需求分析、方案设计、详细设计、制造和测试等，使学生掌握设计的全过程。
4.设计软件和工具的使用：教授如何使用相关设计软件和工具，提高设计效率和准确性。
三、教学方法为了实现本节课的教学目标，我们将采用以下几种教学方法：1.讲授法：讲解机械设计的基本概念、原理和方法，使学生掌握相关知识。
2.案例分析法：分析典型机械设计案例，培养学生解决实际问题的能力。
3.实验法：让学生动手进行机械设计实验，提高实践能力和创新意识。
4.讨论法：分组讨论设计问题，培养团队合作精神和沟通能力。
四、教学资源为了支持本节课的教学内容和教学方法，我们将准备以下教学资源：1.教材：选用权威、实用的机械设计教材，为学生提供系统、全面的知识体系。
2.参考书：提供相关领域的参考书籍，丰富学生的知识储备。
3.多媒体资料：制作精美的PPT、视频等多媒体资料，提高学生的学习兴趣。
4.实验设备：准备充足的实验设备，确保每个学生都能动手实践。
5.设计软件：为学生提供相关设计软件的使用权限，提高设计效率。
五、教学评估本节课的评估方式将包括以下几个方面，以保证评估的客观性和公正性：1.平时表现：通过课堂参与、提问、小组讨论等环节，评估学生在课堂上的积极性和主动性。
机械设计课程设计讲稿
② 带式输送机总效率：
带式输送机总效率为每一个传动副效率的乘积，即
1 2 3
设计计算步骤
二、电动机选择及传动比分配
② 带式输送机总效率：
联轴器
Evaluation only.
Copyr设ig计ht方20案04选-2择0的11主A要sp依os据e Pty Ltd.
传动的功率与效率； 传动速度 ； 外廓尺寸、重量和传动比要求 ；
设计计算步骤
一、总体方案设计
设计方案选择要求考虑的主要因素
Evaluation only. eated with As使po用se性.S（li有de效s性fo、r可.N靠E性T）3；.5 Client Profile 5.2.0
《机械设计》课程设计
Evaluation only. eated withCAosppyor指sige.h导Stl2老id0e0师s4f-：o2r0.1郭秦N1EAT东sp3红o.5晨seCPliteynLt tPdr.ofile 5.2.0
王迎佳
郑州大学机械工程学院
《机械设计》课程设计是《机械设计》课程的一个
一般Co选p择yrYig系h列t 电20机0，4-具20体1参1 A数s参p考os指e 导Pt书yPL.1t9d6.~197。
（1）功率选择：
依据带式输送机总体方案，分析功率流传递路线， 在考虑效率的前提下，计算所需电动机的功率！
设计计算步骤
二、电动机选择及传动比分配
1、电动机选择：
（1）功率选择： Evaluation only. eated with Aspose.Slides for .NET 3.5 Client Profile 5.2.0
机械设计课程设计讲稿11年1月
1）确定各段轴直径 （指P70，表6-5） 原则： 由小端向大端逐段设计 定位轴肩高度a＝（0.07～0.1）d（指P7１） 非定位轴肩高度（1.5～2）mm 每段直径均应符合其轴上安装的零部件要求（如：轴承指P1５1－１５４、密封圈指P1６５表9-54等）
设计计算步骤
二. 传动比的计算和分配
总传动比: i总= n满 / nW = i带×i齿 一般取 i带＜ i齿 （若i总＞16，则同步转速选下一级） 例如：若取i带=2，则i齿必须在3-5范围
三. 传动装置的运动和动力参数确定
1、各轴的输入功率（KW） Ⅰ轴： PⅠ=Pd Ⅱ轴： PⅡ=PⅠxη带 Ⅲ轴： PⅢ=PⅡxη齿 xη轴承 Ⅳ轴： PⅣ= PⅢ xη轴承xη联轴器
H：螺栓头及垫圈厚度之和， （指P125,表9-26，P138表9-35）注意圆整。 L1：转动的零件至固定端面空间距离， 取 L1 =15～20mm。 L带：已知。 m：轴承端盖定位环长度，m=L- B -Δ3 要求m ≥e
5、轴的强度校核 （书P310，例14-2） 注意: 作垂直面、水平面轴受力简图,求两面轴承支反力（轴承受力）正确画出弯矩图、扭矩图
评定成绩
1.设计计算质量、说明书质量各20分，共40分。 2.减速器结构设计、绘图质量各20分，共40分。 3.答辩20分（以上两项各10分）
设计计算步骤
一. 电动机选择
1、选择类型（参见指P4）
根据工作载荷、工作要求、工作环境、安装 要 求及尺寸、重量等条件进行选择。 工业上常采用交流电动机，一般优先选用Y系列笼型三项异步电动机（参见指P201）
2）确定各段长度 （指P71，表6-6） 原则： 由中间向两端逐段设计 主要尺寸有下列各项（对照附图）： b1：小齿轮宽度（已知） Δ2：小齿轮端面到箱体内壁的距离， 一般取10～15mm。
